MANUAL DE UTILIZADOR U71PZH2E8 PANASONIC

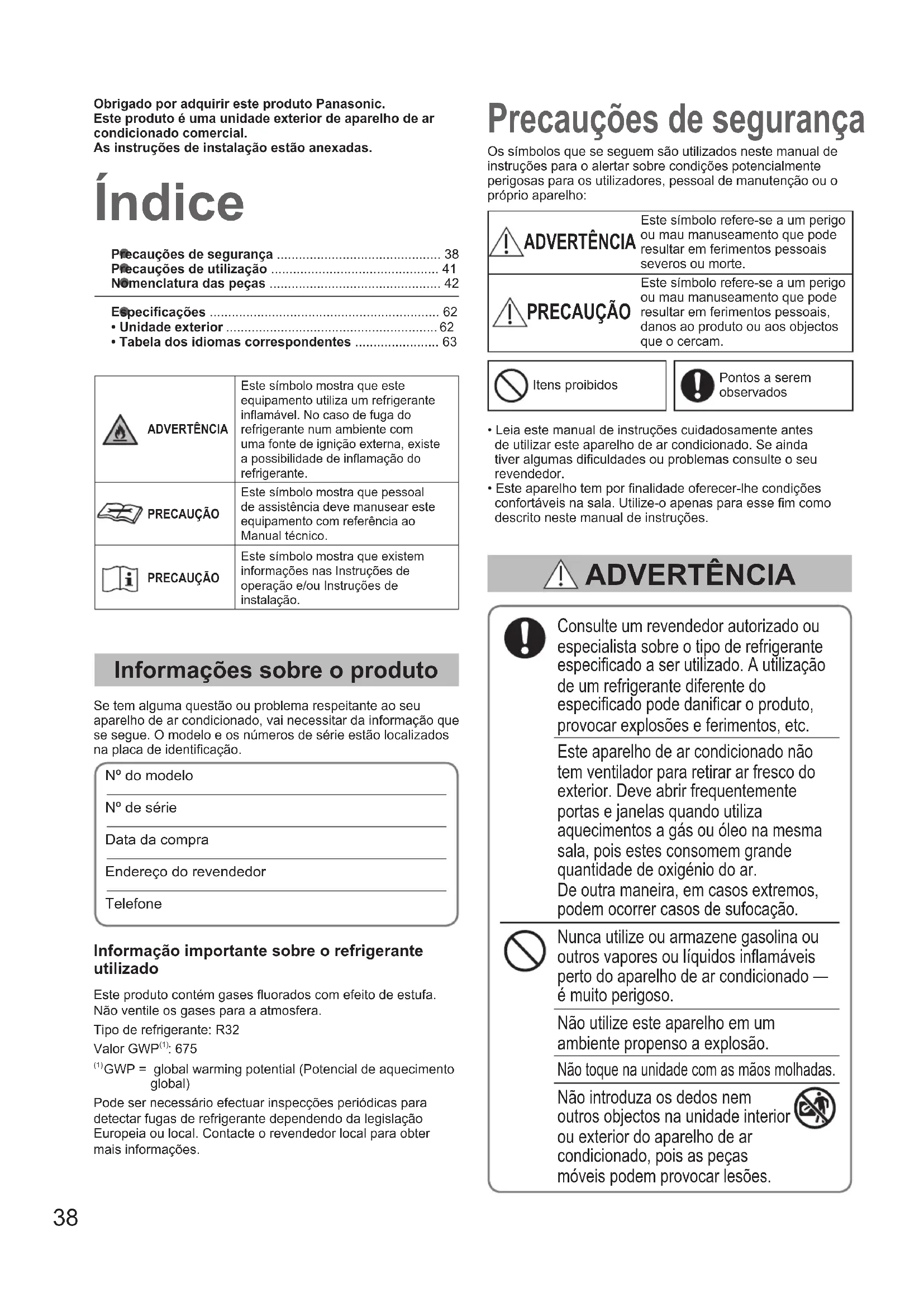

• OI_00_302355_all.indb 37 2018/9/20 10:01:4038 zPrecauções de segurança p. 38
• zPrecauções de utilização p. 41
• zNomenclatura das peças p. 42
• zEspecicações p. 62

• Unidade exterior .......................................................... 62
• Tabela dos idiomas correspondentes ....................... 63 Índice Precauções de segurança Informações sobre o produto Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O modelo e os números de série estão localizados na placa de identicação.Nº do modelo Nº de série Data da compraEndereço do revendedorTelefoneConsulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especicado a ser utilizado. A utilização de um refrigerante diferente do especicado pode danicar o produto, provocar explosões e ferimentos, etc.Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.Nunca utilize ou armazene gasolina ou outros vapores ou líquidos inamáveis perto do aparelho de ar condicionado — é muito perigoso.Não utilize este aparelho em um ambiente propenso a explosão.Não toque na unidade com as mãos molhadas.Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões.Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho: ADVERTÊNCIA Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte. PRECAUÇÃO Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.Itens proibidosPontos a serem observados• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas diculdades ou problemas consulte o seu revendedor.• Este aparelho tem por nalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse m como descrito neste manual de instruções. ADVERTÊNCIA Obrigado por adquirir este produto Panasonic.Este produto é uma unidade exterior de aparelho de ar condicionado comercial.As instruções de instalação estão anexadas.ADVERTÊNCIAEste símbolo mostra que este equipamento utiliza um refrigerante inamável. No caso de fuga do refrigerante num ambiente com uma fonte de ignição externa, existe a possibilidade de inamação do refrigerante.PRECAUÇÃOEste símbolo mostra que pessoal de assistência deve manusear este equipamento com referência ao Manual técnico.PRECAUÇÃOEste símbolo mostra que existem informações nas Instruções de operação e/ou Instruções de instalação.Informação importante sobre o refrigerante utilizadoEste produto contém gases uorados com efeito de estufa. Não ventile os gases para a atmosfera.Tipo de refrigerante: R32Valor GWP (1) : 675 (1) GWP = global warming potential (Potencial de aquecimento global)Pode ser necessário efectuar inspecções periódicas para detectar fugas de refrigerante dependendo da legislação Europeia ou local. Contacte o revendedor local para obter mais informações. OI_00_302355_all.indb 38 2018/9/20 10:01:4039 PORTUGUÊS ADVERTÊNCIA Se o refrigerante entrar em contacto com uma chama, ele produzirá um gás tóxico. Por razões de segurança, certique- se de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência. Em caso de emergência, desligue a cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação. Elimine de acordo com a legislação nacional e/ou local. Este produto não deve ser modicado ou desmontado em nenhuma hipótese. Uma unidade desmontada ou modicada pode causar incêndio, choque eléctrico ou ferimento. Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado. Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o distribuidor ou o representante de assistência para efectuar uma reparação e eliminação. De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modicados, cabos partilhados, extensões eléctricas nem cabos não especicados. Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de energia, um disjuntor de fugas de ligação à terra (ELCB) ou um dispositivo de corrente residual (RCD) para protecção de sobrecorrente na linha exclusiva. Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica xa, conforme as normas de ação. Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa. O aparelho deve ser armazenado em uma sala sem fontes de ignição em funcionamento contínuo (por exemplo: chamas abertas, aparelho de gás em funcionamento ou um aquecedor eléctrico em funcionamento). Tenha em mente que os refrigerantes podem ser inodoros. Uma área sem ventilação, na qual seja instalado um aparelho que utilize refrigerantes inamáveis, deve ser construída de forma que qualquer fuga do refrigerante não que connada no ambiente, pois isso criaria um perigo de incêndio ou explosão. O aparelho deverá ser armazenado em uma área bem ventilada em que o tamanho da sala corresponda à área da sala conforme especicado para o funcionamento. Depois de instalar a unidade, certique- se de que pergunta ao instalador sobre o espaço do piso da sala onde a unidade está instalada e sobre a quantidade de carga do refrigerante. No caso de mudança da unidade ou de um divisor da sala, certique-se de que consulta o representante de vendas ou representante de assistência técnica. Não utilize meios para acelerar o processo de descongelamento ou para limpar que não sejam os meios recomendados pelo fabricante. Não perfure nem queime. No casos em que se necessite ventilação mecânica, as aberturas de ventilação devem ser mantidas sem obstruções. OI_00_302355_all.indb 39 2018/9/20 10:01:4140 Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas. Este aparelho pode ser utilizado por crianças acima de 8 anos de idade e por pessoas com deciências físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e desde que compreendam os perigos envolvidos. Crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser realizadas por crianças sem supervisão. Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade. Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas. Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/OFF. Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador. Não toque na entrada de ar ou nas pás de alumínio aadas da unidade exterior. Pode sofrer ferimentos. Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danicar a unidade. PRECAUÇÃO ADVERTÊNCIA

• O aparelho deve ser armazenado de forma a prevenir a ocorrência de danos mecânicos.

• O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.

• As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original. AVISO Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a cha da tomada ou e o disjuntor. (Risco de fumo/incêndio/choque eléctrico) Exemplos de anormalidade/avaria:

• O ELCB dispara frequentemente.

• O produto não arranca por vezes quando está ligado.

• A corrente desliga-se por vezes quando move o cabo.

• Odor a queimado ou ruído anormal é detectado durante o funcionamento.

• O chassis está deformado ou anormalmente quente.

• Fugas de água da unidade interior.

• Sobreaquecimento do cabo de alimentação ou da cha.

• Não é possível controlar a velocidade da ventoinha.

• A unidade desliga-se imediatamente após ser activada.

• A ventoinha não pára mesmo após a unidade ser desligada. Contacte imediatamente o revendedor local para manutenção/ reparação. Não se sente nem suba para cima da unidade. Pode cair acidentalmente. O aparelho deve ser armazenado em uma sala sem chamas abertas (por exemplo: um aparelho de gás em funcionamento) e fontes de ignição em funcionamento contínuo (por exemplo: um aquecedor eléctrico em funcionamento). OI_00_302355_all.indb 40 2018/9/20 10:01:4141 PORTUGUÊS Precauções de utilização Instalação

Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualicado de acordo com as Instruções de Instalação fornecidas com o aparelho.

Antes da instalação deste aparelho de ar condicionado, verique se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identicadora. ADVERTÊNCIA Evite as seguintes localizações para a instalação.

Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa.

Localizações em que haja dispositivos que geram calor excessivo. Atenção:

Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão) Ligações

Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualicado para mais detalhes.)

Cada unidade deve ser adequadamente ligada à terra mediante um o de terra ou as ligações fornecidas.

As ligações devem ser feitas por um electricista qualicado. Preparação para a operação Ligue o aparelho à corrente eléctrica 5 horas antes da operação inicial. (Para aquecimento)

Deixe a corrente eléctrica ligada para utilização contínua.

NOTA Se não for utilizar o aparelho por um longo tempo, desligue a cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação. Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas

stes símbolos nos produtos, embalagem e/ ou documentos acompanhantes signicam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral. Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE. Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado. Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens. Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional. Para utilizadores comerciais na União Europeia Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações. [Informações sobre a eliminação em outros países fora da União Europeia] Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto.

Nota para os símbolos de pilha (dois exemplos inferiores): Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido. OI_00_302355_all.indb 41 2018/9/20 10:01:4242 Nomenclatura das peças UNIDADE EXTERIOR Single Split (Tipo PZH2)

Utilização Consulte as instruções de operação que acompanham no telecomando opcional.

Ajustar a direcção de caudal de ar Consulte as instruções de operação que acompanham a unidade interior e o telecomando opcional.

Manutenção Consulte as instruções de operação que acompanham na unidade interior.

Resolução de problemas Consulte as instruções de operação que acompanham na unidade interior. Controloremotosemos

Para todas as unidades interioresPara todas as unidades interiores Controlo remoto do temporizador Leia as instruções de operação incluídas com o telecomando. Telecomandocomosdealtaespecicação Opcional Entrada de arEntrada de arSaída de arSaída de ar Tipo 71 Tipo 100, 125, 140 Nº do modelo CZ-RWS3( Controlador remoto sem o)Nº do modelo CZ-RWSK2Nº do modeloCZ-RTC4Nº do modeloCZ-RTC5B OI_00_302355_all.indb 42 2018/9/20 10:01:4343 PORTUGUÊS Marcações para a Directiva 2014/68/EU (PED) Figura da placa de identicação dos valores nominais

• É possível efectuar o funcionamento a -20°C somente nas salas de computadores com um comprimento da tubagem de 30 m ou menos.
