KULLANIM KILAVUZU U71PZH2E8 PANASONIC

56 ~ 61 Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve gelecekte başvurmak için saklayın. ENGLISH FRANÇAIS ESPAÑOL DEUTSCH ITALIANO NEDERLANDS PORTUGUÊS EΛΛΗΝΙΚΆ

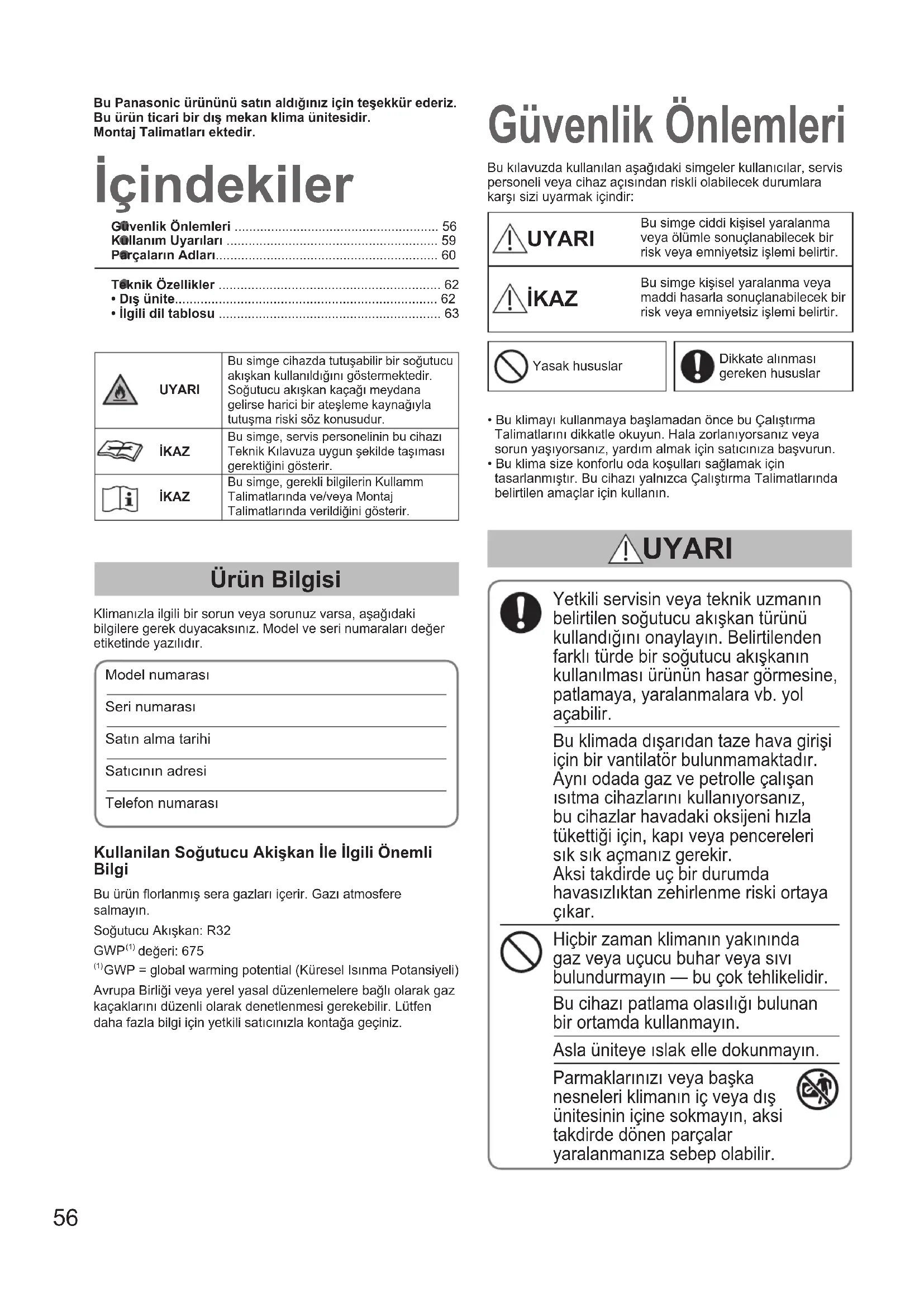

• 50 Hz C 4,05 kW, 6,00 A 5,75 kW, 8,50 A 6,45 kW, 9,50 A 6,80 kW, 10,0 A D 15 A 15 A 20 A 20 A E 41,5 бара (4,15 MPa) F 27,0 бара (2,70 MPa) G 1,95 кг 3,05 кг 3,05 кг 3,05 кг OI_00_302355_all.indb 55 2018/9/20 10:01:4956 zGüvenlik Önlemleri p. 56
• zKullanımUyarıları p. 59
• zParçalarınAdları p. 60
• zTeknik Özellikler p. 62
• •Dışünite p. 62
• •İlgilidiltablosu İçindekiler BuPanasonicürününüsatınaldığınıziçinteşekkürederiz.Buürünticaribirdışmekanklimaünitesidir.MontajTalimatlarıektedir. Güvenlik Önlemleri Ürün Bilgisi Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları değer etiketinde yazılıdır.Model numarası Seri numarası Satın alma tarihiSatıcının adresiTelefon numarası Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan türünü kullandığını onaylayın. Belirtilenden farklı türde bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir. Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar. Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir. Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın. Asla üniteye ıslak elle dokunmayın. Parmaklarınızı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın, aksi takdirde dönen parçalar yaralanmanıza sebep olabilir. Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir: UYARI Bu simge ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir. İKAZ Bu simge kişisel yaralanma veya maddi hasarla sonuçlanabilecek bir risk veya emniyetsiz işlemi belirtir.Yasak hususlarDikkate alınması gereken hususlar• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala zorlanıyorsanız veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.• Bu klima size konforlu oda koşulları sağlamak için tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar için kullanın. UYARI UYARIBu simge cihazda tutuşabilir bir soğutucu akışkan kullanıldığını göstermektedir. Soğutucu akışkan kaçağı meydana gelirse harici bir ateşleme kaynağıyla tutuşma riski söz konusudur. İKAZ Bu simge, servis personelinin bu cihazı Teknik Kılavuza uygun şekilde taşıması gerektiğini gösterir. İKAZ Bu simge, gerekli bilgilerin Kullamm Talimatlarında ve/veya Montaj Talimatlarında verildiğini gösterir.KullanilanSoğutucuAkişkanİleİlgiliÖnemliBilgiBu ürün orlanmış sera gazları içerir. Gazı atmosfere salmayın.Soğutucu Akışkan: R32 GWP (1) değeri: 675 (1) GWP = global warming potential (Küresel Isınma Potansiyeli)Avrupa Birliği veya yerel yasal düzenlemelere bağlı olarak gaz kaçaklarını düzenli olarak denetlenmesi gerekebilir. Lütfen daha fazla bilgi için yetkili satıcınızla kontağa geçiniz. OI_00_302355_all.indb 56 2018/9/20 10:01:4957 p. 63

UYARI Soğutucu akışkan ateşle temas ederse zehirli bir gaz açığa çıkar. Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiğinizden emin olun. Acil bir durumda klimanın elektriğini kesmek için şi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. Ulusal ve/veya yerel mevzuatlara uygun olarak bertaraf edin. Hiçbir durumda ünite üzerinde değişiklik yapılmamalı ve ünite sökülmemelidir. Üzerinde değişiklik yapılan veya sökülen bir ünite yangın, elektrik şoku veya yaralanmalara yol açabilir. İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun. Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım ve elden çıkarma için yetkili satıcı veya teknik uzmana başvurun. Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın. Her ünite için yalnızca o üniteyi besleyen bir priz kullanılmalı ve aşırı akım koruması için özel bir hatta güç besleme kesici, Toprak Kaçağı Devre Kesicisi (ELCB) veya Artık Akım Cihazı (RCD) sağlanmalıdır. Her üniteyle yalnızca o üniteyi besleyen bir priz kullanın. Sabitlenen kablolarda mutlaka ilgili kablolama kurallarına uygun olarak, tüm kutuplarda kontak ayırma özelliğine sahip bağlantı kesme araçları kullanılmalıdır. Yalıtım kaçaklarından kaynaklanabilecek tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır. Cihaz kesinlikle sürekli aktif ateşleme kaynaklarının (ör. açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır. Soğutucu akışkanların koku içermeyebileceğine dikkat edin. Tutuşabilir soğutucu akışkanların kullanıldığı cihazın monte edildiği alan havalandırılmıyorsa yangın veya patlama tehlikelerinin ortadan kaldırılması için bu alan, soğutucu akışkan kaçağı durumunda gazların birikmesini önleyecek bir yapıda olmalıdır. Cihaz, çalıştırma için belirtilen oda yüzölçümüne uygun büyüklükteki bir odada, iyi havalandırılan bir alanda saklanmalıdır. Ünite monte edildikten sonra montörden ünitenin monte edildiği odanın yüz ölçümünü ve soğutucu akışkan şarj miktarını öğrenmeyi lütfen unutmayın. Ünite veya oda ayırıcı değiştirilirse satış danışmanınıza veya servis merkezine danışmayı lütfen unutmayın. Defrost sürecini hızlandırmak veya temizlik yapmak için üretici tarafından belirtilenler dışında başka yöntem kullanmayın. Delmeyin ve yakmayın. Mekanik havalandırma gerektiren durumlarda havalandırma açıklıklarının engellenmemesine dikkat edilmelidir. OI_00_302355_all.indb 57 2018/9/20 10:01:5058 Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri:

• ELCB sık sık devreye giriyor.

• Ürün açık konuma getirildiğinde bazen çalışmaya başlamıyor.

• Kablo hareket edince bazen elektrik kesiliyor.

• Çalışma esnasında yanık konusu veya anormal ses duyuluyor.

• Gövde deforme olmuş veya anormal derecede sıcak.

• İç üniteden su damlıyor.

• Elektrik kablosu veya şi anormal derecede ısınıyor.

• Fan devri kontrol edilemiyor.

• Ünite çalıştırmak üzere açılsa bile hemen kapanıyor.

• Çalışma durduğu halde fan durmuyor. Bakım/onarım için satıcınıza başvurun. Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz. Bu cihaz mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya başka ticari kullanım alanlarında uzman veya eğitimli kişiler tarafından kullanım için tasarlanmıştır. Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, ziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemlerini çocuklar tek başlarına yapmamalıdır. Yangın alarmı ve hava çıkışını ünitenin en az 1,5 m uzağında olmalıdır. Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın. Klimayı güç düğmesinden kapatıp açmayın. AÇMA/KAPAMA düğmesini kullanın. Dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın. İçindeki fan yüksek hızda döndüğünden tehlikeli sonuçlar doğurabilir. Dış ünitenin hava girişine ve keskin alüminyum kanatlarına dokunmayın. Yaralanabilirsiniz.

kesinlikle hiçbir şey yapıştırmayın. Yaralanabilirsiniz ve ünite hasar görebilir. İKAZ UYARI

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.

• Kompresör şimşek çakarken bazen durabilir. Bu mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.

• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.

Cihaz kesinlikle sürekli aktif açık alevin (ör. çalışan gazlı cihaz) ve ateşleme kaynaklarının (ör. çalışan elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır. OI_00_302355_all.indb 58 2018/9/20 10:01:5059

KullanımUyarıları Montaj

Bu klima yetkili montaj teknisyenleri tarafından üniteyle beraber verilen Montaj Talimatlarına uygun bir biçimde düzgün olarak monte edilmelidir.

Montajdan önce, evinizdeki ya da iş yerinizdeki elektrik beslemesinin geriliminin değer etiketinde belirtilen değerle aynı olduğunu kontrol edin. UYARI Montajiçinaşağıdakiyerlerdenkaçının.

Duman veya tutuşabilir gazların bulunduğu ortamlar. Ayrıca, seralar vb. gibi aşırı yüksek sıcaklıkların oluştuğu yerler.

Çok yüksek sıcaklıklar üreten nesnelerin bulunduğu yerler. Dikkat:

Dış üniteyi için tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi sülfürlü havanın bulunduğu yerlere monte etmeyin. (Klimayı ağır korozyona karşı korumak için) Kablolama

Tüm kablolar mutlaka ilgili elektrik standartlarına uygun olmalıdır. (Ayrıntılı bilgi için satıcınıza veya yetkili bir elektrik teknisyenine danışın.)

Her ünite bir toprak kablosuyla veya besleme kabloları üzerinden topraklanmalıdır.

Kablolama yetkili bir elektrik teknisyeni tarafından yapılmalıdır. ÇalıştırmaHazırlığı Anaşebekeyi,çalışmayıbaşlatmadan5saat önceaçıkkonumagetirin. (Isınma için)

Sürekli kullanım için ana şebekeyi AÇIK konumda bırakın.

NOT Klimayı uzun süre kullanmayacağınız zaman elektrik şini prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin. KullanıcılarınEskiCihazlarıveKullanılmışPilleri ToplamasıveBertarafEtmesiyleİlgiliBilgiler

rün, ambalaj ve/veya ürünle verilen belgeler üzerindeki bu simgeler, kullanılan elektrikli ve elektronik ürünlerin ve pillerinin ve akülerinin genel evsel atıklarla karıştırılmaması gerektiğini gösterir. Eskimiş ürünlerin ve bitmiş pillerin düzgün bir biçimde işlenmesi, kurtarılması ve geri dönüşümü için bunları lütfen ilgili kanunlar ve 2002/96/EC ve 2006/66/EC sayılı Direktier uyarınca uygun toplama merkezlerine götürün. Bu ürünleri ve pilleri doğru biçimde bertaraf ederek, değerli kaynakları korumaya yardımcı olursunuz ve uygunsuz şekilde bertaraf edilmesi durumunda insan sağlığı ve çevre üzerinde ortaya çıkabilecek potansiyel olumsuz etkileri önlersiniz. Eski ürün ve pillerin toplanması ve geri dönüşümü hakkında daha fazla bilgi için lütfen yerel belediyenizle, çöp toplama hizmetini veren kuruluşla veya ürünleri satın aldığınız mağazayla irtibata geçin. Bu çöplerin yanlış bertaraf edilmesi durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir. AvrupaBirliği'ndekiticarikullanıcılarıiçin Elektrikli veya elektronik cihazları çöpe atmak istiyorsanız bilgi edinmek için lütfen satıcınıza veya tedarikçinize danışın. [AvrupaBirliğidışındakiÜlkelerde BertaraaİlgiliBilgiler] Bu simgeler yalnızca Avrupa Birliğinde geçerlidir. Bu ürünleri çöpe atmak isterseniz, doğru bertaraf yöntemi için lütfen yetkili kurumlarla irtibat kurun ve doğru yöntemin ne olduğunu öğrenin.

Pil simgesi için not (en alttaki iki simge örneği): Bu simge bir kimyasal madde simgesiyle birlikte kullanılabilir. Bu durumda, ilgili kimyasal maddeler için geçerli Direktin gereksinimlerine uygundur. OI_00_302355_all.indb 59 2018/9/20 10:01:5160 ParçalarınAdları

Çalıştırma Opsiyonel Uzaktan Kumanda ile birlikte verilen Çalıştırma Talimatlarına bakın.

HavaAkımıYönünüAyarlama İç ünite ve opsiyonel Uzaktan Kumanda ile verilen Çalıştırma Talimatlarına bakın.

Bakım İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın.

Sorun Giderme İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın. Uzaktan Kumanda

Tüm iç üniteler için Tüm iç üniteler için ZamanlayıcılıUzaktanKumanda Uzaktan Kumandayla birlikte verilen Çalıştırma Talimatlarını okuyun. Yüksek Özellikli Kablolu Kumanda Opsiyonel Hava girişiHava girişiHava çıkışıHava çıkışı 71 tipi 100, 125, 140 tipi Model numarası CZ-RWS3( Kablosuz Uzaktan Kumanda)Model numarası CZ-RWSK2Model numarasıCZ-RTC4Model numarasıCZ-RTC5B OI_00_302355_all.indb 60 2018/9/20 10:01:5261

2014/68/EU(PED)Direktiuyarincaİşaretler Değer etiketi şekli

• Режим отопление : -20°C~18°C WB / -20°C~24°C DB Türkçe Çalışma sıcaklık aralığı

• Soğutma modu: -15°C ~46°C DB (Tip 71) : -15°C (-20°C)* ~46°C DB (Tip 100,125,140)

• -20°C’de çalışması sadece boru uzunluğu 30 m veya daha kısa olan bilgisayar odaları için mümkündür.
