KULLANIM KILAVUZU WHMXC16J9E8 PANASONIC

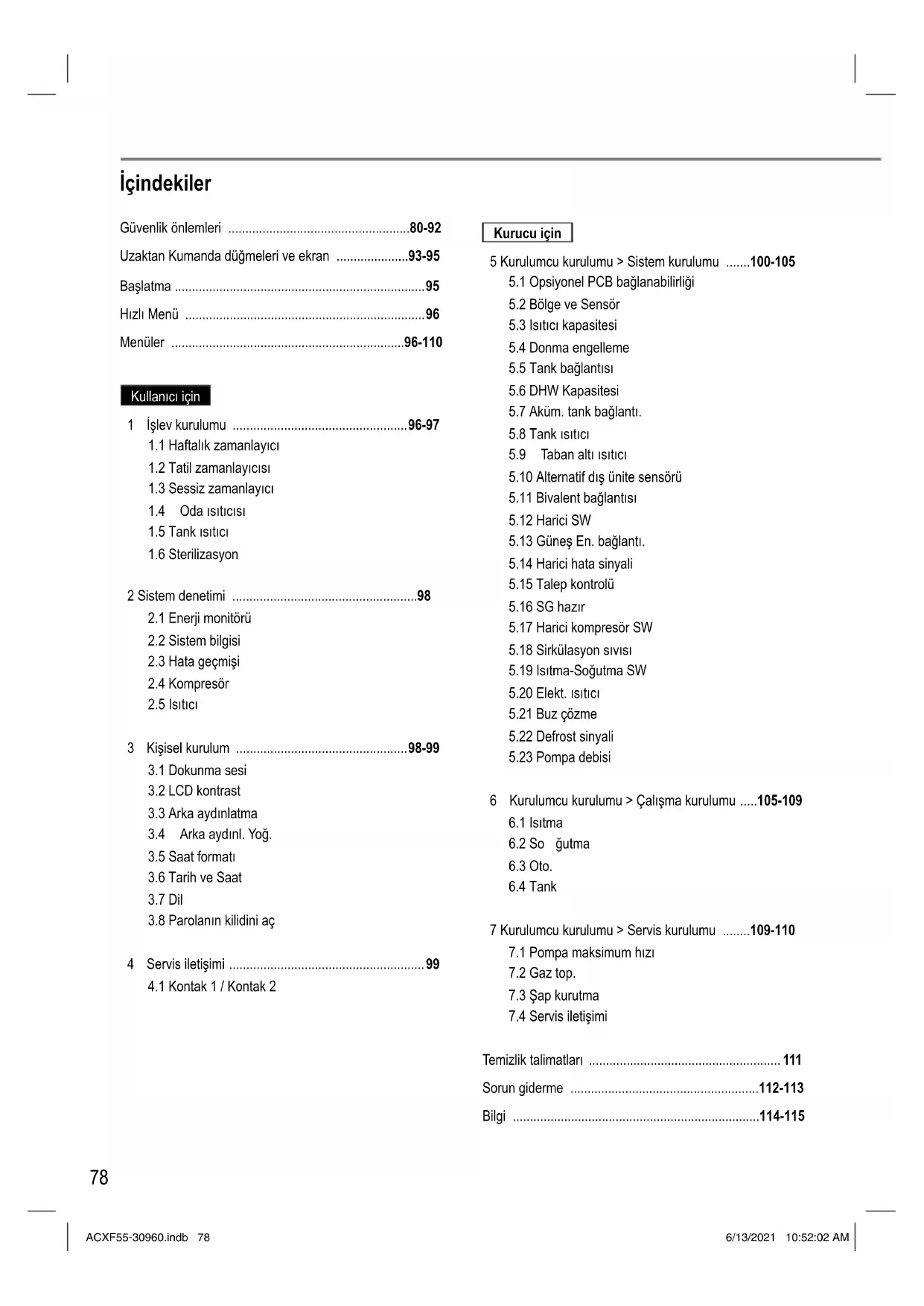

1.1 Haftalık zamanlayıcı

1.2 Tatil zamanlayıcısı

1.3 Sessiz zamanlayıcı

3.8 Parolanın kilidini aç

Kurucu için 5 Kurulumcu kurulumu > Sistem kurulumu .......100-105

5.1 Opsiyonel PCB bağlanabilirliği

5.3 Isıtıcı kapasitesi

5.7 Aküm. tank bağlantı.

5.9 Taban altı ısıtıcı

5.10 Alternatif dış ünite sensörü

5.11 Bivalent bağlantısı

5.13 Güneş En. bağlantı.

5.18 Sirkülasyon sıvısı

5.19 Isıtma-Soğutma SW

6 Kurulumcu kurulumu > Çalışma kurulumu .....105-109

7 Kurulumcu kurulumu > Servis kurulumu ........109-110

7.1 Pompa maksimum hızı

7.4 Servis iletişimi

Temizlik talimatları ........................................................ 111 Sorun giderme .......................................................112-113 Bilgi ........................................................................114-115 ACXF55-30960.indb 78ACXF55-30960.indb 78 6/13/2021 10:52:02 AM6/13/2021 10:52:02 AMTürkçe Kullanmadan önce, sistemin yetkili bayi tarafından talimatlara uygun olarak kurulduğundan emin olun.

• Panasonic (Monoblok) Hava-Su Isı Pompası, Panasonic Su Tankı Ünitesi ile birlikte çalışacak biçimde tasarlanmıştır. Panasonic Su Tankı Ünitesiyle birlikte kullanılmadığı takdirde, Panasonic sistemin normal çalışması veya güvenilirliği konusunda hiçbir garanti vermez.

• Bu işletim talimatları, monoblok ünite kullanılarak sistemin nasıl işletileceğini açıklar.

• Su tankı, radyatör, harici sıcaklık kontrol ünitesi ve zemin altı üniteler gibi diğer ürünlerin işletimi hakkında bilgi almak için ilgili ürünün işletim talimatlarına bakın.

• Sistem, ISITMA modunda çalışacak ve SOĞUTMA modu devre dışı bırakılacak biçimde kilitlenebilir.

• Bu kılavuzda açıklanan bazı işlevler sisteminiz için geçerli olmayabilir.

• Detaylı bilgi için en yakın bayiye başvurabilirsiniz.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). İşletim koşulları ISITMA (DEVRE) *

SOĞUTMA (DEVRE) Su çıkış sıcaklığı (°C) (Min. / Maks.) 20 / 55 (Ortamın Altında -20°C) *

20 / 60 (Ortamından -15 ~ 0°C veya Ortamından Üstünde 25°C) *

20 / 65 (Ortamından 5 ~ 20°C) *

5 / 20 Dış ortam sıcaklığı (°C) (Min. / Maks.) -20 / 35 10 / 43 Dış ortam sıcaklığı tabloda belirtilen aralığın dışındaysa ısıtma kapasitesi önemli ölçüde düşer ve mono blok ünite kendini korumak üzere çalışmayı durdurabilir. Dış ortam sıcaklığı yeniden belirtilen aralığa dönünce ünite otomatik olarak yeniden başlar.

-15°C ile -20°C arasındaki dış ortamda, su çıkış sıcaklık 60°C’den 55°C’ye düşer.

5°C ile 0°C arasındaki dış ortamda, su çıkış sıcaklık 65°C’den 60°C’ye düşer.

20°C ile 25°C arasındaki dış ortamda, su çıkış sıcaklık 65°C’den 60°C’ye düşer.

Ancak ∆T 15°C olarak ayarlandığında, 60°C üzerinde sıcaklık ayarı geçerli olacaktır. Bu kılavuzda kullanılan çizimler yanlızca bilgi verme amaçlıdır ve gerçek ürünlerden farklılık gösterebilir. Geliştirme faaliyetleri çerçevesinde ürün özellikleri önceden haber verilmeksizin değiştirilebilir. Sisteme genel bakış Hava-Su Isı Pompası (monoblok ünite) Güç Kaynağı Güneş Paneli Radyatör Duş Fan Bobini Ünitesi Zeminden Isıtma Su Tankı Ünitesi Uzaktan Kumanda

ACXF55-30960.indb 79ACXF55-30960.indb 79 6/13/2021 10:52:02 AM6/13/2021 10:52:02 AM80 Güvenlik önlemleri Yaralanma ve maddi hasarları önlemek için aşağıdaki uyarıları dikkate alınız: Talimatlara uygun olmayan kullanım sonucu oluşabilecek yaralanma ve hasarların ciddiyeti aşağıdaki gibi sınıfl andırılmıştır. Bu uygulamalar herkesin erişimine açık olmamalıdır. UYARI Bu işaret ölüm veya ciddi yaralanma uyarısıdır. DİKKAT Bu işaret yaralanma veya maddi hasar uyarısıdır. Uyulması gereken talimatlar aşağıdaki semboller ile sınıfl andırılmıştır. Bu işaret YASAK olan işlemleri gösterir. Bu semboller ZORUNLU işlemleri gösterir UYARI Monoblok ünite Bu ürün 8 yaşında ve daha büyük çocuklar ve sınırlı fi ziksel veya mental yeterliliği olan, bilgi ve tecrübe eksikliği olan kişiler tarafından gözetim altında veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatların verilmesi ve olası tehlikelerin anlatılması durumunda kullanılabilirler. Çocuklar cihazla oynamamlıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetim altında olmadan çocuklar tarafından yapılamaz. Ürün içerisindeki parçaların temizliği, ürünün tamiri, sökülmesi, demonte edilmesi ve yeniden kurulması için yetkili satıc ınıza veya bir uzmana danışınız. Uygun olmayan kurulum ve onarım, kaçak, elektrik çarpması veya yangına sebep olur. Ürününüzde kullanılan soğutucu tipi için yetkili satıcınız veya bir uzmana danışın. Farklı bir soğutucu kullanılması ürünün hasar görmesine patlamasına ve yaralanmalara yol açabilir. Buz çözme işlemini hızlandırmak veya temizlemek için üreticinin önerdiğinin dışında araç kullanmayın. Uygun olmayan yöntem veya uyumsuz malzeme ürün hasarına, patlamaya ve ciddi yaralanmaya neden olabilir. Ürünü potansiyel olarak patlayıcı ve alev alıcı atmosferi olan yerlere kurmayınız. Aksi durum yangına sebebiyet verebilir. ACXF55-30960.indb 80ACXF55-30960.indb 80 6/13/2021 10:52:02 AM6/13/2021 10:52:02 AMTürkçe

Parmaklarınızı veya diğer objeleri Hava su monoblok ünitesine sokmayın, dönen parçalar yaralanmalara neden olabilir. Yıldırım esnasında monoblok üniteye dokunmayın; elektrik çarpmasına neden olabilir. Ürünün üzerine oturmayınız ve basmayınız. Kazara düşmenize sebep olabilir. Güç kaynağı Aşırı ısınma ve yangınları önlemek için ekli kablo, uzatma kablosu veya teknik özellikleri uygun olmayan başka kablolar kullanmayınız. Aşırı ısınma, yangın ve elektrik çarpmasının önlenmesi için :

• Diğer ekipmanlarla ortak elektrik şebeke çıkışı kullanmayınız.

• Islak ellerle kullanmayınız.

• Şebeke kablosunu aşırı bükmeyiniz. Güç kablosu hasarlanmış ise oluşabilecek zararların önlenmesi için mutlaka üretici, yetkili servis veya başka bir kalifi ye personel tarafından değiştirilmelidir. Bu ünite Artık Akım Devre Kesici/ Toprak Kaçak Akım Kesici (RCCB/ ELCB) ile donatılmıştır. Özellikle kurulum, bakım ve kontrol işlerinden sonra RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin sorunsuz çalıştığını kontrol etmesi için yetkili bayiye başvurun. RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin arızalanması elektrik çarpmasına ve/veya ya yangına neden olabilir. Elektrik çarpması ve/veya yangın riskinden kaçınmak için Artık Akım Aygıtının (RCD) tesise mutlaka kurulması önerilir. Bağlantı uçlarına erişilmeden önce tüm besleme devrelerinin bağlantıları kesilmelidir. Tuhafl ıklar veya arızalar fark ederseniz ürünü kullanmayı derhal durdurun ve güç kaynağının bağlantısını kesin. (Duman/yangın/elektrik çarpması riski) Anormallik/arıza örnekleri

• RCCB/ELCB (Artık Akım Devre Kesici/Toprak Kaçak Akım Kesici)’nin sık sık atması.

• Yanık kokusu alınması.

• Anormal ses ve titreşim görülmesi.

• Üniteden sıcak su sızıyor. Onarım/bakım için derhal yetkili satıcınızla irtibata geçiniz. Kontrol ve bakım sırasında eldiven takın. Elektrik çarpması ve yangınların önlenmesi için bu cihaz mutlaka topraklanmalıdır. Güç kaynağını kapatarak elektrik çarpmasını engelleyin: -Temizlik ve servis öncesinde. -Uzun süre kullanılmayacağı zamanlarda. Bu cihaz çoklu kullanımlar içindir. Elektrik çarpması, yanma ve/veya ölümcül yaralanmalardan kaçınmak için, ünitedeki herhangi bir bağlantı ucuna erişmeden önce tüm güç kaynaklarının bağlantısını kesin. Güvenlik önlemleri ACXF55-30960.indb 81ACXF55-30960.indb 81 6/13/2021 10:52:02 AM6/13/2021 10:52:02 AM82 Güvenlik önlemleri DİKKAT Monoblok ünite Ünitede hasar ve korozyonun önlenmesi için cihazı su, benzen, tiner veya ovma tozları ile yıkamayın. Üniteyi yanıcı maddelerin yakınına veya banyoya kurmayın. Aksi takdirde elektrik çarpması ve/veya yangın tehlikesi doğabilir. Keskin alüminyum fi nlere dokunmayınız, yaralanmalara neden olabilir. Sıcak suyla haşlanmaya veya duşun aşırı ısınmasına karşı bir tedbir olarak, sterilizasyon sırasında sistemi kullanmayın. Yaralanmaları önlemek için temizlik amaçlı olarak ürünü sökmeyiniz. İç üniteyi temizlerken dengesiz bir zemine basmayınız. Ürünün üzerine su kabı veya vazo koymayınız. Ürünün içine su kaçabilir ve izolasyonu azaltarak elektrik çarpmalarına neden olabilir. Su sızıntısı olmaması için tahliye hortumu: -Sıkıca bağlanmalı -Oluklar, kanallar temiz tutulmalı -Suya batırılmamalı Uzun süreli kullanımdan veya alevli bir cihazla çalıştıktan sonra odayı iyice havalandırınız. Uzun bir kullanım süresinden sonra, ürünün düşmesini önlemek için montaj askısının bozulmadığını kontrol ediniz. Uzaktan Kumanda Uzaktan Kumandayı ıslatmayın. Bunu yapmanız elektrik çarpmasına ve/veya yangına neden olabilir. Uzaktan Kumandadaki düğmelere sert ve keskin cisimlerle basmayın. Aksi takdirde ünite hasar görebilir. Uzaktan Kumandayı su, benzin, tiner veya temizleme tozuyla yıkamayın. Uzaktan Kumandayı kendiniz kontrol etmeye veya bakımını yapmaya çalışmayın. Hatalı işletimin neden olabileceği olası yaralanmaları önlemek için yetkili bayiye danışın. ACXF55-30960.indb 82ACXF55-30960.indb 82 6/13/2021 10:52:02 AM6/13/2021 10:52:02 AMTürkçe

UYARI Bu aygıt R32 (hafi f yanıcı soğutucu) ile doldurulmuştur. Soğutucu sızıntısı olursa ve harici bir ateşleme kaynağına maruz kalırsa yangın riski vardır. Monoblok ünite Aygıt, A min (m²)’den daha büyük bir odada kurulmalı ve/veya çalıştırılmalı, ateş kaynaklarından ısı/kıvılcım/açık alev veya gazlı aygıtlar, gazlı yemek pişirme, ağ şeklinde gaz besleme sistemleri veya elektrikli soğutma aygıtı vb. gibi tehlikeli bölgelerden uzak tutulmalıdır (A min (m²) için Bkz. Kurulum talimatları, Tablo I) Soğutucunun koku içermediğine dikkat edin, uygun yanıcı soğutucu gaz detektörlerinin bulunduğundan, çalışır durumda olduğundan ve sızıntıyı uyarabileceğinden emin olunması şiddetle önerilir. Tüm gerekli havalandırma açıklıklarını engellerden arındırın. Aygıt basınç altındayken delme veya yakma işlemi yapmayın. Aygıtı ısıya, ateşe, kıvılcıma veya diğer ateşleme kaynaklarına maruz bırakmayın. Aksi takdirde patlayabilir ve yaralanma ya da ölüme neden olabilir. R32 Soğutucusu kullanımı, önlemler Temel tesisat çalışma prosedürleri, klasik soğutucu modeli (R410A, R22) ile aynıdır. Çalışma basınçları R22 soğutucu modellerinden daha yüksek olduğu için, boru tesisatının bazı kısımları, kurulum ve bakım araçları özeldir. Özellikle, R22 model bir soğutucuyu R32 model yeni bir soğutucuyla değiştirirken, ünite tarafında geleneksel boru tesisatını ve havşa somunlarını her zaman R32 ve R410A boru tesisatı ve havşa somunlarıyla değiştirin. R32 ve R410A için ünite tarafında aynı havşa somunu kullanılabilir. Bir sistem içinde farklı soğutma sıvılarının karıştırılması yasaktır. R32 ve R410A soğutucu kullanan modellerin dolum çıkışları, güvenlik nedeniyle, hatalı R22 soğutucu doldurulmasını önlemek amacıyla farklı diş çapına sahiptir. Bu yüzden, önceden kontrol etmeyi unutmayın. [R32 ve R410A dolum çıkışı diş çapı 1/2 inç’dir.] Yabancı maddelerin (yağ, su, vb.) boru tesisatına girmediğinden her zaman emin olun. Ayrıca, boru tesisatı saklanırken, çıkışlar ezilerek, bantlanarak vb. önlem alınmalıdır. (R32 işlemleri R410A gibidir.)

• Yanıcı soğutma sıvılarının kullanımında işletim, bakım, onarım ve soğutma suyu geri kazanımı üreticinin tavsiyeleri doğrultusunda eğitimli ve sertifi kalı personel tarafından gerçekleştirilmelidir. Bir sistem veya ekipmanın ilgili parçaları üzerinde bir işlem, servis veya bakım gerçekleştiren personel, eğitimli ve sertifi kalı olmalıdır. Güvenlik önlemleri ACXF55-30960.indb 83ACXF55-30960.indb 83 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM84 Güvenlik önlemleri

• Soğutma devresinin herhangi bir kısmı (buharlaştırıcılar, hava soğutucuları, AHU, kondenserler veya sıvı alıcılar) veya borular, ısı kaynakları, açık alevler, çalışan gazlı cihazlar veya çalışan elektrikli ısıtıcının yakınında bulunmamalıdır.

• Kullanıcısı/sahibi veya yetkili temsilcisi, ulusal mevzuatın gerektirdiği durumlarda doğru bir şekilde çalışıp çalışmadığından emin olmak için alarmları, mekanik havalandırmayı ve dedektörleri düzenli olarak yılda bir kez kontrol edecektir.

• Bir günlük tutulacaktır. Bu denetimlerin sonuçları günlüğe kaydedilecektir.

• Kullanılan alanlarda havalandırma yoksa, herhangi bir tıkanıklık olmadığından emin olun.

• Yeni bir soğutma sistemi devreye alınmadan önce sistemi çalıştırmaya yetkili olan kişi, eğitimli ve sertifi kalı işletme personeline ilgili talimat kılavuzu temelinde soğutma sisteminin yapısı, denetimi, işletilmesi ve bakımı ve uyulması gereken güvenlik önlemleri ve kullanılan soğutucu sıvının özellikleri ve kullanımı hakkında talimatlar verildiğinden emin olmalıdır.

• Eğitimli ve serti fi kalı personel için genel gereksinimler aşağıda belirtilmiştir: a) Yanıcı soğutma sıvıları ile ilgili yasalar, düzenlemeler ve standartlar hakkında bilgili olmak;

b) Yanıcı soğutma sıvılarının kullanımı, kişisel koruyucu ekipman, soğutma sıvısı sızıntısının önlenmesi, silindirlerin taşınması, şarj etme, sızıntı tespiti, geri kazanım ve imhası ile ilgili ayrıntılı bilgi ve beceri sahibi olmak; ve c) Ulusal mevzuat, yönetmelikler ve Standartlardaki gereksinimleri anlamak ve uygulamada kullanabilmek; ve d) Bu uzmanlığı sürdürebilmek için düzenli ve daha ileri eğitimden geçmek. e) Kullanılan alandaki klima boruları, işletim ve servis sırasında yanlışlıkla hasar görmeye karşı koruma sağlanacak şekilde döşenecektir. f) Soğutma borularında aşırı titreşim veya darbelerden kaçınmak için önlemler alınmalıdır. g) Koruma cihazları, soğutma boruları ve bağlantı parçalarının olumsuz çevresel koşullara karşı iyi korunmasını sağlayın (örneğin tahliye borularında su birikmesi veya donma tehlikesi veya kir ve tortu birikimi). h) Soğ utma sistemlerinde uzun borularının genleşmesi ve büzülmesi, sisteme hasar verebilecek hidrolik şok olasılığını en aza indirecek şekilde tasarlanmalı ve borular güvenli bir şekilde döşenmelidir (monte edilmeli ve korunmalıdır).

i) Mobilyaların taşınması veya

tadilat faaliyetleri kaynaklı kazalara karşı soğutma sistemini koruyun. j) Sızıntılara karşı iç mekandaki soğutucu bağlantıları sızdırmazlık testine tabi tutulmalıdır. Test yöntemi, maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,3 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma s ıvısı hassasiyetinde olmalıdır. Sızıntı tespit edilmez. ACXF55-30960.indb 84ACXF55-30960.indb 84 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AMTürkçe

• Yanıcı soğutucu madde içeren ürün, Kurulum Talimatlarının Tablo I’da belirtilen A min (m²) minimum oda alanına uygun olarak kurulmalıdır.

• Sahada şarj durumunda, soğutma sıvısı yükü üzerinde farklı boru uzunluğundan kaynaklanan etki, sayısal olarak ölçülmeli ve etiketlenmelidir.

• Boru hattı kurulumunun minimum düzeyde tutulduğundan emin olun. Dişli boru kullanmaktan kaçının ve aşırı bükülmeye izin vermeyin.

• Boru hattı kurulumunun fi ziksel hasardan korunduğundan emin olun.

• Ulusal gaz düzenlemelerine, yasalara ve mevzuata uygun olmalıdır. Uygulanabilir tüm düzenlemelere göre ilgili yetkilileri bildirin.

• Mekanik bağlantılara bakım amaçları için erişilebilir olduğundan emin olun.

• Mekanik havalandırmanın gerekmesi halinde, havalandırma delikleri tıkalı olmamalıdır.

• Ürün imha edileceği zaman, #12’deki tedbirleri takip edin ve ulusal yönetmeliklere riayet edin. Uygun taşıma işlemleri için her zaman yerel bürolar ile irtibata geçin.

2. Hizmete hazırlama

2-1. Servis personeli

• Sistem, kullanıcı veya sorumlu kişi tarafından çalıştırılan eğitimli ve sertifi kalı bir servis personeli tarafından muayene edilir, düzenli olarak denetlenir ve bakımı yapılır.

• Gerçek soğutma sıvısı yükü, soğutucu gaz içeren bölümlerin monte edildiği oda ölçüsüne uygun olmalıdır.

• Soğutma sıvısı yükünün sızıntı yapmadığından emin olun.

• Bir soğutucu gaz devresi üzerinde çalışan veya içine giren herhangi bir vasıfl ı kişi, sanayi onaylı değerlendirme şartnamesine uygun olarak güvenli şekilde soğutucu gazları taşıma yetkisi veren sanayi onaylı değerlendirme merciinden geçerli bir sertifi kaya sahip olmalıdır.

• Hizmete hazırlama işlemi, sadece ekipman üreticisi tarafından önerildiği gibi yerine getirilmelidir. Başka vasıfl ı personelin yardımını gerektiren bakım ve onarım işlemleri, yanıcı soğutucu gazların kullanımı konusunda yetkili kişinin gözetimi altında yerine getirilmelidir.

• Hizmete hazırlama işlemi, sadece üretici fi rma tarafından önerildiği gibi yerine getirilmelidir. Güvenlik önlemleri ACXF55-30960.indb 85ACXF55-30960.indb 85 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM86 Güvenlik önlemleri 2-2. Çalışma

• Yanıcı soğutucu gazlar içeren sistemler üzerinde çalışmaya başlamadan önce, güvenlik kontrolleri tutuşturma riskinin azaltılmasını sağlamak için gereklidir. Soğutma sistemindeki onarım işlemleri için,#2-2 ila #2-8 arasında aktarılan tedbirler sistem üzerinde çalışmaya başlamadan önce takip edilmelidir.

• Çalışma yerine getirilirken mevcut olan yanıcı bir gaz ya da buhar riskini minimuma indirmek için kontrollü bir prosedür altında çalışma yapılmalıdır.

• Tüm bakım personeli ve bölgede çalışan diğer personel, eğitimli olmalı ve yerine getirilen çalışmanın niteliğine göre denetlenmelidir.

• Etrafı çevrili alanlarda çalışmaktan kaç ının. Her zaman kaynağından, en az 2 metre güvenlik mesafesi veya en az 2 metre yarıçapında serbest bir alan oluşturun.

• Koşullar izin verdiği sürece, solunum koruma tertibatı dahil, uygun koruyucu ekipmanları giyin.

• Tüm tutuşturma kaynaklarını ve sıcak metal yüzeyleri uzak tutun. 2-3. Soğutucu gaz varlığının kontrol edilmesi

• Alan, teknisyenin potansiyel olarak yanıcı atmosferlerin farkında olmasını sağlamak için, çalışma öncesi ve sırasında uygun bir soğutucu gaz detektörü ile kontrol edilmelidir.

• Kullanılan kaçak detektörü ekipmanının yanıcı soğutucu gazlar ile kullanılmaya uygun, örn. kıvılcım çıkarmaz, gerektiği gibi mühürlenmiş veya kendinden güvenlikli olduğundan emin olun.

• Sızıntı/sıçrama olması halinde, alanı derhal havalandırın ve rüzgara karşı ve taşmadan/tahliyeden uzak durun.

• Sızıntı/s ıçrama olması halinde, insanlara kaçak/taşma rüzgarını arkadan almalarını söyleyin, derhal tehlikeli alanı izole edin ve yetkili olmayan personeli dışarıda bırakın. 2-4. Yangın söndürücünün varlığı

• Soğutucu ekipmanı ya da herhangi bir birleşik bölüm üzerinde herhangi bir sıcak çalışmanın yapılması gerekirse, uygun bir yangın söndürme ekipmanı el altında bulundurulmalıdır.

• Yükleme alanının yakınında kuru toz veya CO

2-5. Tutuşturma kaynakları yok

• Yanıcı soğutucu gaz içeren ya da içermiş olan herhangi bir boru hattını kapsayan bir soğutucu sistemi ile ilgili çalışma yapan hiç kimse, yangın ya da patlama riskine neden olabilecek şekilde herhangi bir tutuşturma kaynağı kullanmamalıdır. Böyle bir çalışmayı yerine getirirken sigara içmemelidir.

• Sigara içmek gibi tüm olası tutuşturma kaynakları, yanıcı soğutucu gazın etraftaki alanda muhtemelen serbest kaldığı, kurulum, onarım, çıkarma ve imha etme yerinden yeterince uzakta tutulmalıdır.

• Çalışmaya başlamadan önce, ekipmanın etrafındaki alan yanma tehlikelerinin veya tutuşturma risklerinin olmadığından emin olmak için gözden geçirilmelidir.

• “Sigara İçilmez” işaretleri konmalıdır. 2-6. Havalandırılan alan

• Alanın açıkta olduğundan veya sisteme girmeden veya herhangi bir sıcak işlem yapmadan önce gerektiği şekilde havalandırıldığından emin olun.

• Havalandırma derecesi, çalışmanın yapıldığı süre boyunca sürekli olmalıdır.

• Havalandırma, herhangi bir serbest bırakılmış soğutucu gazı emniyetli bir şekilde dağıtmalı ve tercihen atmosferin içine dışarıdan çıkarmalıdır. 2-7. Soğutucu ekipmanındaki kontroller

• Elektrik bileşenleri yüklendiği yerde, amaca ve doğru şartnameye uygun olmalıdırlar.

• Her zaman, üretici fi rmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

• Şüphe duyulursa, destek için üretici fi rmanın teknik departmanına danışın.

• Aşağıdaki kontroller, yanıcı soğutucu gaz kullanan tesisatlara tatbik edilmelidir. -Gerçek soğutucu şarjı, soğutucu içeren parçaların takıldığı odanın boyutuna uygundur. -Havalandırma mekanizmaları ve çıkış ağızları , yeterli düzeyde çalışıyor olmalı ve tıkalı olmamalıdır. -Eğer dolaylı bir soğutma devresi kullanılıyorsa, ikincil devre soğutucu gazın varlığı açısından kontrol edilmelidir. -Ekipmandaki işaretler, görülebilir ve okunaklı olmalıdır. Okunaksız olan markalama ve işaretler düzeltilmelidir. -Soğutucu borusu veya bileşenleri, bileşenler aşınmaya doğası gereği dayanıklı olan veya aşınmaya karşı uygun şekilde korunan malzemelerden üretilmemişlerse, soğ utucu içeren bileşenleri aşındırabilen herhangi bir maddeye maruz kalma ihtimali olmayan bir pozisyona monte edilmelidir. Güvenlik önlemleri ACXF55-30960.indb 87ACXF55-30960.indb 87 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM88 Güvenlik önlemleri 2-8. Elektrikli cihazlardaki kontroller

• Elektrik bileşenlerindeki onarım ve bakım işlemleri, ilk güvenlik kontrollerini ve bileşen kontrol prosedürlerini kapsamalıdır.

• İlk güvenlik kontrolleri, şunlarla sınırlı olmalıdır:- -Kapasitörlerin boşaltılması: kıvılcım olasılığını önlemek için emniyetli bir şekilde yapılmalıdır. -Elektrik yüklü elektrik bileşenlerinin olmadığı ve elektrik tellerinin sistem yüklenirken, kurtarılırken veya temizlenirken açıkta olmadığı. -Topraklamanın sürekliliği.

• Her zaman, üretici fi rmanın bakım ve hizmete alma kılavuzları takip edilmelidir.

• Şüphe duyulursa, destek için üretici fi rmanın teknik departmanına danışın.

• Eğer güvenliği tehlikeye atabilen bir hata mevcut ise, hiçbir güç kaynağı, yeterince ilgileninceye kadar, devreye bağlı olmamalıdır.

• Eğer hata hemen düzeltilemiyor fakat çalışmaya devam etmek gerekiyor ise, uygun bir geçici çözüm bulunmalıdır.

• Ekipmanın sahibi bilgilendirilmeli veya ekipman sahibine rapor verilmelidir, bu nedenle sonraki bölümde tüm parçaların bilgisi verilmektedir.

3. Mühürlü bileşenlerdeki onarım

• Mühürlü bileşenlerdeki onarım işlemleri sırasında, tüm güç kaynaklarının bağlantısı mühürlü herhangi bir kapak çıkarılmadan önce, vb. çalışan ekipmandan kesilmelidir.

• Hizmete alma işlemi sırasında ekipmanda bir güç kaynağının olması kesinlikle gerekli ise, sızıntı tespitinin kalıcı bir çalışma şekli potansiyel bir tehlikeli durumu bildirmek için en kritik noktaya yerleştirilmelidir.

• Elektrikli bileşenler üzerinde çalışırken kılıfın koruma seviyesi etkilenecek şekilde değiştirilmemesini sağlamak için

şağıdakilere dikkat edilmelidir. Bu, kablolardaki hasarları, bağlantı sayısının fazla olmasını, orijinal şartnameye göre yapılmamış terminalleri, contalardaki hasarları, hatalı rakor montajını, vb. içerir.

• Aygıtların emniyetli şekilde monte edildiğinden emin olun.

• Contaların veya sızdırmazlık malzemelerinin yanıcı atmosferlerin girişini önleme amacına artık hizmet etmeyecek şekilde aşınmaya uğramadığından emin olun.

• Yedek parçalar, üretici fi rmanın şartnamesine uygun olmalıdır. NOT: Silikon sızdırmazlı

malzemesinin kullanımı, kaçak tespit ekipmanının bazı tiplerinin etkinliğini engelleyebilir. Kendinden güvenlikli bileşenlerin üzerinde çalışmadan önce izole edilmesi gerekmez. ACXF55-30960.indb 88ACXF55-30960.indb 88 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AMTürkçe

4. Kendinden güvenlikli

bileşenlerdeki onarım işlemleri

• Kullanılan ekipman için izin verilen, kabul edilebilir gerilim ve akım sınırlarını aşmamasını sağlamadan, devreye herhangi bir kalıcı endüktif ya da kapasite yükü tatbik etmeyin.

• Kendinden güvenlikli bileşenler, sadece yanıcı bir atmosferin varlığında çalışabilen tipte olmalıdır.

• Test aygıtları, doğru sınıfta olmalıdır.

• Bileşenleri sadece üretici fi rma tarafından belirtilen parçalar ile değiştirin. Üretici fi rma tarafından belirtilmemiş parçalar, bir kaçaktan atmosferde soğutucu gazın tutuşmasına neden olabilir.

• Kabloların aşınmaya, paslanmaya, aşırı basınca, vibrasyona, keskin kenarlara ya da herhangi bir başka olumsuz çevresel etkilere maruz kalmayacağını kontrol edin.

• Kontrol, kompresörler veya fanlar gibi kaynakların yol açtığı yıpranma etkilerini veya aralıksız vibrasyonu da göz önünde bulundurmalıdır.

6. Yanıcı soğutucu gazların tespit

• Hiçbir koşulda, potansiyel tutuşturma kaynakları soğutucu gaz kaçaklarını araştırırken veya tespit ederken kullanılmamalıdır.

• Halojen el feneri (ya da çıplak bir alev kullanan herhangi bir başka detektör) kullanılmamalıdır.

Aşağıdaki sızıntı tespit yöntemleri tüm soğutma sıvısı sistemleri için kabul edilebilir sayılır

• Maksimum izin verilebilir basıncın (> 1,04 MPa, maks. 4,3 MPa) en az 0,25 katı basınç altında yılda 5 gram veya daha fazla soğutma sıvısı hassasiyetinde algılama ekipmanı, örneğin bir evrensel yoklayıcı kullanıldığında sızıntı tespit edilmemelidir.

• Elektronik kaçak detektörleri, yanıcı soğutucu gazları tespit etmek için kullanılmalıdır fakat hassasiyet yeterli olmayabilir ya da yeniden kalibre edilmesi gerekebilir. (Tespit ekipmanı, soğutucu olmayan bir alanda kalibre edilmelidir.)

• Detektörün potansiyel tutuşturma kaynağı olmadığından ve kullanılan soğutucu için uygun olduğundan emin olun.

• Kaçak tespit ekipmanı, soğutucu gazın LFL yüzdesinde ayarlanmalı ve kullanılan soğutucuya kalibre edilmelidir ve uygun olan gaz yüzdesi (maksimum %25) onaylanmalıdır.

• Sızıntı algılama sıvıları çoğu soğutma sıvısı ile kullanıma uygundur; örneğin, kabarcık yöntemi ve fl oresan yöntemi ajanları. Klor, soğutma sıvısı ile reaksiyona girip bakır boruları paslandırabileceği için klor içeren deterjanlar kullanılmamalıdır.

• Eğer kaçaktan şüpheleniliyorsa, tüm çıplak alevler kaldırılmalı/ söndürülmelidir.

• Eğer bir soğutucu gaz sızıntısı lehimleme gerektirirse, soğutucu gazın tamamı sistemden kurtarılmalı ya da kaçaktan uzakta sistemin bir bölümünde izole edilmelidir (kapama valfl eri aracılığıyla). Soğutma sıvısını kaldırmak için #8’deki önlemlere uyulmalıdır. Güvenlik önlemleri ACXF55-30960.indb 89ACXF55-30960.indb 89 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM90 Güvenlik önlemleri

8. Kaldırma ve boşaltma

• Onarım işlemleri yapmak – veya herhangi bir başka amaç için – soğutucu gaz devresine girilirken, klasik prosedürler kullanılmalıdır. Bununla beraber, tutuşabilirlik söz konusu olduğundan en iyi uygulamanın takip edilmesi önemlidir. Aşağıdaki prosedüre riayet edilmelidir: soğutucu gazı kaldırın -> devreyi etkisiz gaz ile temizleyin -> boşaltın -> etkisiz gaz ile temizleyin -> devreyi keserek ya da lehimleyerek açın.

• Soğutucu gaz yükü, doğru kurtarma silindirlerinin içinde değerlendirilmelidir.

• Sistem, cihazın güvenliğini sağlamak için OFN ile “arıtılmalıdır”.

• Bu işlemin birkaç defa tekrar edilmesi gerekebilir.

• Sıkıştırılmış hava ya da oksijen, bu görev için kullanılmamalı dır.

• Arıtma, sistemdeki vakumun OFN ile kesilmesiyle ve çalışma basıncına ulaşılana kadar doldurulmaya devam edildikten sonra atmosfere boşaltılarak ve sonunda bir vakuma çekilerek sağlanacaktır.

• Bu işlem, sistem içinde soğutucu gaz kalmayıncaya kadar tekrar edilmelidir.

• Nihai OFN yüklemesi kullanıldığı zaman, sistem çalışmayı gerçekleştirmek için atmosferik basınçta boşaltılmalıdır.

• Bu işlem, boru hattı üzerindeki sert lehimleme işlemleri yapılması gerekiyorsa, kesinlikle gereklidir.

• Vakum pompası için çıkış ağzının herhangi bir potansiyel tutuşturma kaynağına yakın olmadı ğından ve havalandırmanın mevcut olduğundan emin olun. OFN = oksijensiz nitrojen, atıl gaz türü.

9. Yükleme prosedürleri

• Klasik yükleme prosedürlerine ek olarak, aşağıdaki gereklilikler takip edilmelidir. -Yükleme ekipmanı kullanılırken, farklı soğutucu gazların bulaşmadığından emin olun. -Hortumlar ya da hatlar, içlerinde bulunan soğutucu gaz miktarını minimuma indirmek için mümkün olduğunca kısa olmalıdır. -Silindirler talimatlara uygun olarak gerekli konumda tutulmalıdır. -Soğutucu sisteminin soğutucu gaz ile sistemi yüklemeden önce topraklandığından emin olun. -Yükleme işlemi tamamlandığı zaman (henüz tamamlanmamışsa), sistemi etiketleyin. -Soğutucu sistemini çok fazla doldurmamaya çok dikkat edilmelidir.

• Sistemi yeniden yükleme işleminden önce, OFN ile basınç testi yapılmalı dır (bkz. #7).

• Sistemde, yükleme işlemi tamamlandığı zaman fakat çalıştırmadan önce kaçak testi yapılmalıdır.

• Sonraki kaçak testi, çalışma yerini terk etmeden önce yapılmalıdır.

• Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/ boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın. ACXF55-30960.indb 90ACXF55-30960.indb 90 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AMTürkçe

10. Hizmet dışı bırakma

• Bu prosedürü yerine getirmeden önce, teknisyenin ekipman ve tüm detayları hakkında tamamen bilgisi olması gerekir.

• Tüm soğutucu gazların emniyetli şekilde kurtarılması önerilen bir uygulamadır.

• Görev yerine getirilmeden önce, düzeltilmiş soğutucu gaz yeniden kullanılmadan önce analiz yapılmasının gerekmesi halinde, bir yağ ve soğutucu gaz örneği alınmalıdır.

• Elektrik gücünün, görev başlatılmadan önce, kullanılabilir durumda olması gerekir. a) Ekipman ve yaptığı işlem hakkında bilgi sahibi olun. b) Sistemi elektriksel olarak izole edin. c) Prosedüre girişmeden önce:

• mekanik taşıma ekipmanları, gerekirse, soğutucu gaz silindirlerini taşımak için kullanı labilir;

• tüm kişisel koruyucu ekipmanlar, mevcut ve doğru şekilde kullanılabilir olmalıdır;

• kurtarma işlemi, yetkili bir kişi tarafından her zaman kontrol edilmelidir;

• kurtarma ekipmanları ve silindirler, gereken standartlara uygun olmalıdır. d) Mümkünse, soğutucu sistemi toplayın. e) Eğer vakum mümkün değilse, soğutucu gazın sistemin muhtelif bölümlerinden kaldırılabilmesi için bir dağıtıcı yapın. f) Silindirin kurtarma işlemi yapılmadan önce ölçekler üzerinde yer aldığından emin olun. g) Kurtarma makinesini başlatın ve talimatlara uygun olarak çalıştırın. h) Silindirleri çok fazla doldurmayın. (Maks. %80 hacimli sıvı yüklentisi).

i) Silindirin maksimum çalışma

basıncını, kısa süreliğine de olsa, aşmayın. j) Silindirler doğru şekilde doldurulduğu ve işlem tamamlandığı zaman, silindirlerin ve ekipmanın çalışma yerinden derhal çıkarıldığından ve tüm izolasyon valfl erinin kapatıldığından emin olun. k) Kurtarılan soğutucu gaz, temizlenmeden ve kontrol edilmeden, başka bir soğutucu sistemine yüklenmemelidir.

• Elektrostatik yük, birikebilir ve soğutucu gazı yüklerken ve boşaltırken tehlikeli bir durum yaratabilir. Yangın veya patlama riskini önlemek için, yükleme/ boşaltma işleminden önce konteynerleri ve ekipmanı topraklayarak ve bağlayarak nakil sırasında statik elektriği dağıtın.

• Ekipman, hizmet dışı bırakıldığını ve soğutucu gazın boşaltıldığını belirten şekilde etiketlenmelidir.

• Etikete tarih yazılıp imzalanmalıdır.

• Ekipman üzerinde, ekipmanın yanıcı soğutucu gaz içerdiğini belirten şekilde etiketler olduğundan emin olun. Güvenlik önlemleri ACXF55-30960.indb 91ACXF55-30960.indb 91 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM92 Güvenlik önlemleri

• Kurtarılan soğutucu gaz, doğru kurtarma silindirindeki soğutucu gaz tedarikçisine ve düzenlenen ilişkin Atık Nakil Notuna iade edilmelidir.

• Soğutucu gazları, kurtarma ünitelerinde ve özellikle silindirlerde karıştırmayın.

• Kompresörlerin ya da kompresör yağlarının çıkarılması gerekirse, yanıcı soğutucu gazın yağlayıcı içinde kalmadığından emin olmak için kabul edilebilir bir düzeyde boşaltılmalarını sağlayın.

• Boşaltma işlemi, kompresörün tedarikçilere iade edilmeden önce yerine getirilmelidir.

• Sadece kompresör gövdesindeki elektrikli ısıtma bu işlemi hızlandırmak için kullanılmalıdır.

• Yağ bir sistemden tahliye edildiği zaman, bu işlem emniyetli bir şekilde yerine getirilmelidir.

• Bir sistemden soğutucu gazı kaldırırken, gerek hizmete hazırlama gerekse hizmet dışı bırakma işlemleri için, tüm soğutucu gazların emniyetli şekilde kaldırılması önerilen bir uygulamadır.

• Soğutucu gazı silindirlere gönderirken, sadece uygun soğutucu gaz kurtarma silindirlerinin kullanıldığından emin olun.

• Toplam sistem yükünü tutmak için doğru sayıda silindirin kullanılabilir olduğundan emin olun.

• Kullanılacak tüm silindirler, kurtarılan soğutucu gaz için tasarlanmış ve o soğutucu gaz için etiketlenmiş olmalıdır (örn. soğutucu gazın kurtarılması için özel silindirler).

• Silindirler, basınç giderme valfi ne sahip olmalı ve iyi işler durumda olan kapama valfl eri ile birleştirilmelidir.

• Kurtarma silindirleri boşaltılmalı ve mümkünse, kurtarma işleminden önce soğutulmalıdır.

• Kurtarma ekipmanı, ilgili ekipmana ilişkin bir dizi talimat ile birlikte iyi işler durumda ve yanıcı soğutucu gazların kurtarılması için uygun olacaktır.

• Ayrıca, bir dizi kalibre edilmiş yaylı baskül mevcut ve iyi işler durumda olmalıdır.

• Hortumlar, sızdırmaz bağlantı kesme rakorlarına sahip olmalı ve iyi durumda olmalıdır.

• Kurtarma makinesini kullanmadan önce, düzgün çalıştığını, uygun şekilde bakımının yapıldığını ve herhangi bir birleşik elektrik bileşeninin soğutucu gazın serbest kalması halinde tutuşturmayı önlemek için mühürlendiğini kontrol edin. Şüphe duyulması halinde, üretici fi rmaya danışın. ACXF55-30960.indb 92ACXF55-30960.indb 92 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AMTürkçe

Uzaktan Kumanda düğmeleri ve ekran Düğmeler/Gösterge

Hızlı Menü düğmesi (Daha fazla bilgi için ayrı Hızlı Menü Kılavuzuna bakın.)

Geri düğmesi Önceki ekrana geri döner 3 LCD Ekran

Ana Menü düğmesi İşlev ayarı için

AÇIK/KAPALI düğmesi Çalışmayı başlatır/durdurur

Çalışma göstergesi Çalışma esnasında yanar, alarm esnasında yanıp söner. Ortaya basın Eldiven yok Kalem yok Çapraz tuş düğmeleri Bir öğe seçer. Giriş düğmesi Seçilen içeriği sabitler. Yukarı Aşağı Sol Sağ Güvenlik önlemleri / Uzaktan Kumanda düğmeleri ve ekran ACXF55-30960.indb 93ACXF55-30960.indb 93 6/13/2021 10:52:03 AM6/13/2021 10:52:03 AM94 Uzaktan Kumanda düğmeleri ve ekran Ekran 1 Mod seçimi

• Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA veya *

SOĞUTMA işletim modunu seçer. Otomatik Isıtma Otomatik Soğutma

• SOĞUTMA ON veya OFF konuma getirilir.

• Ünite sistem soğutması sağlar.

• Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA + TANK veya *

SOĞUTMA + TANK işletim modunu seçer. Otomatik Isıtma Otomatik Soğutma

• Ünite sistem soğutması sağlar.

• Ünite, tank kaynarken ısıtma sağlar. ISITMA

• ISITMA ON veya OFF konuma getirilir.

• Ünite sistem ısıtması sağlar. TANK • TANK ON veya OFF konuma getirilir.

• Ünite su tankına ısıtma sağlar. ISITMA + TANK

• Ünite su tankına ve sisteme ısıtma sağlar.

• Bu mod sadece su tankı kurulduğunda seçilebilir.

• Yön simgeleri geçerli etkin modu gösterir.

• Oda çalışması/Tank çalışması.

• Buz çözme çalışması.

Çalışma simgeleri Çalışma durumu görüntülenir. Haftalık zamanlayıcı hariç çalışma OFF durumundayken simge görüntülenmez (çalışma OFF ekranı altında). Tatil çalışması durumu Haftalık Zamanlayıcı çalışma durumu Hızlı çalışma durumu Bölge: Oda Termostatı

• Dahili sensör durumu Güçlü çalışma durumu İstek Kontrolü veya SG hazır veya SHP durumu Oda Isıtıcısı durumu Tank Isıtıcısı durumu Güneş enerjisi durumu İki değerli durumu (Boyler)

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).

3 Her bölgenin sıcaklığı 4 Zaman ve gün 5 Su Tankı sıcaklığı 6 Dış Ortam sıcaklığı 7 Sensor tipi/Ayarlanan sıcaklık tipi simgeleri Su Sıcaklığı

• Telafi eğrisi Su Sıcaklığı

• Doğrudan Yalnızca havuz Oda Termostatı

• External Oda Termostatı

• Internal Oda Termistörü Uzaktan Kumanda düğmeleri ve ekran / Başlatma Başlatma Çeşitli menü ayarlarını yüklemeye başlamadan önce lütfen çalışma dilini seçerek ve tarih ve saati doğru ayarlayarak Uzaktan kumandayı başlatın. Güç ilk kez açıldığında, otomatik olarak ayar ekranı olur. Ayrıca menünün kişisel ayarlarından da ayarlanabilir. Dilin seçilmesi LCD yanıp sönüyor Ekran başlatılırken bekleyin. Başlatma ekranı normal ekrana döner. Herhangi bir düğmeye basıldığında dil ayar ekranı görünür.

Dili seçmek için ve ile ilerleyin.

Seçimi onaylamak için düğmesine basın. Saatin ayarlanması

veya ile zamanın 24 saatlik mi yoksa öö/ös biçiminde mi görüntüleneceğini seçin (örneğin, 15:00 veya 3:00 ös).

Seçimi onaylamak için düğmesine basın.

Yıl, ay, gün, saat ve dakikayı seçmek için ve öğesini kullanın. ( ile seçin ve onaylayın.)

Zaman ayarlandığında Uzaktan Kumanda OFF (KAPALI) bile olsa zaman ve gün ekranda görünecektir. ACXF55-30960.indb 95ACXF55-30960.indb 95 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AM96 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 1 İşlev kurulumu

Haftalık zamanlayıcı Haftalık zamanlayıcı ayarlandığında Kullanıcı Hızlı Menüden düzenleyebilir. 6 çalışma modelini günlük olarak ayarlamak için.

• Isıtma-Soğutma anahtarı “Evet” olarak seçilmişse veya Zorlu Isıtıcı açıksa devre dışı bırakılır. Zamanlayıcı ayarı Haftanın gününü seçin ve gerekli modelleri ayarlayın (Zaman / Çalışma AÇIK/KAPALI / Mod) Zamanlayıcıyı kopyala Haftanın gününü seçin Menüler Kullanıcı için Evde bulunan sisteme göre menüleri seçin ve ayarları belirleyin. Tüm başlangıç ayarları yetkili bir bayi veya uzman tarafından yapılmalıdır. Tüm başlangıç ayarlarındaki değişikliklerin yetkili bayi veya uzman tarafından yapılması önerilir.

• İlk kurulumdan sonra ayarları manuel olarak değiştirebilirsiniz.

• Başlangıç ayarları, kullanıcı tarafından değiştirilene kadar etkin kalır.

• Uzaktan Kumanda çoklu kurulum için kullanılabilir.

• Ayar yapmadan önce çalışma göstergesinin OFF olduğundan emin olun.

• Yanlış bir ayar yapılırsa sistem doğru çalışmayabilir. Lütfen yetkili bayiye danışın. <Main Menu>'yü görüntülemek için: Menüyü seçmek için: Seçilen içeriği onaylamak için: Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

Hızlı menüyü görüntülemek için öğesine basın. Zorlu DHW Güçlü Sessiz Elekt. ısıtıcı Haftalık zamanlayıcı Zorlu Buz Çözme Hata Sıfırlama U/K Kilidi

Menüyü seçmek için öğesini kullanın.

Seçim menüsünü açmak/kapatmak için öğesine basın. Hızlı Menü ACXF55-30960.indb 96ACXF55-30960.indb 96 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Tatil zamanlayıcısı Enerji tasarrufu yapmak için süre esnasında sistemi KPT yapmak ya da sıcaklığı düşürmek üzere bir tatil süresi ayarlanabilir. KPT

Tatil başlangıcı ve bitişi. Tarih ve saat KPT veya düşürülmüş sıcaklık

• Tatil zamanlayıcısı ayarı esnasında haftalık zamanlayıcı ayarı geçici olarak devre dışı bırakılabilir ancak Tatil zamanlayıcısı tamamlandığında geri yüklenir.

Sessiz zamanlayıcı Önceden ayarlanmış süre boyunca sessiz çalışmak için. 6 model ayarlanabilir. Seviye 0 modun kapalı olduğu anlamına gelir. Sessiz başlangıç zamanı: Tarih ve saat Sessizlik seviyesi: 0 ~ 3

Oda ısıtıcısı Oda ısıtıcısını AÇ veya KPT için. KPT

Tank ısıtıcı Tank ısıtıcısını AÇ veya KPT yapmak için. KPT

• Yalnızca tanka bağlanırsa kullanılabilir.

Sterilizasyon Otomatik sterilizasyonu AÇ veya KPT yapmak için. KPT

• Yalnızca tanka bağlanırsa kullanılabilir.

• Sıcak suyla haşlanmaya veya duşun aşırı ısınmasına karşı bir tedbir olarak, sterilizasyon sırasında sistemi kullanmayın.

• Yetkili bir bayiye danışarak sterilizasyon işlevi saha ayarlarının yerel kanunlara ve yönetmeliklere uygun olduğunu kontrol ettirin. Menüler Kullanıcı için Hızlı Menü / Menüler ACXF55-30960.indb 97ACXF55-30960.indb 97 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AM98 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 2 Sistem denetimi

Enerji monitörü Mevcut veya geçmiş enerji tüketimi, üretim veya COP çizelgesi. Mevcut Seç ve oku Geçmiş çizelgesi Seç ve oku

• COP= Performans Katsayısı.

• Geçmiş çizelgesi için süre 1 gün/1 hafta/1 yıl olarak seçilir.

soğutma, tak ve toplam enerji tüketimi (kWh) okunabilir.

• Toplam güç sarfi yatı AC 230 V temel alınarak belirlenen tahmini bir değer olup hassas bir ekipmanla ölçülenden farklı olabilir.

Sistem bilgisi Her bölgede tüm sistem bilgilerini gösterir. 10 öğenin gerçek sistem bilgileri: Giriş / Çıkış / Bölg 1 / Bölg 2 / Tank / Aküm. Tankı / Güneş enrj. / Havuz / COMP frekansı / Pompa debisi Seç ve oku

• Hata kodları için Sorun Gidermeye bakın.

Kompresör Kompresör performansını gösterir. Seç ve oku

Isıtıcı Yedek ısıtıcı/Tank ısıtıcı için toplam ON süre saati. Seç ve oku 3 Kişisel kurulum

Dokunma sesi Çalışma sesini AÇ/KPT yapar.

LCD kontrast Ekran kontrastını ayarlar.

Menüler Kullanıcı için

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). ACXF55-30960.indb 98ACXF55-30960.indb 98 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Arka aydınlatma Ekran arka ışığı süresini ayarlar. 1 dk

Arka aydınl. Yoğ. Ekran arka ışık parlaklığını ayarlar.

Saat formatı Saat ekranı tipini ayarlar. 24 sa

Tarih ve Saat Mevcut tarih ve saati ayarlar. Yıl / Ay / Gün / Saat / Dk

Dil Üst ekran için ekran dilini ayarlar.

• Yunanca için, lütfen İngilizce sürüme bakın.

Parolanın kilidini aç Tüm ayarlar için 4 haneli parola.

Kontak 1 / Kontak 2 Kurucu irtibat numarasını önceden ayarlayın. Seç ve oku Menüler ACXF55-30960.indb 99ACXF55-30960.indb 99 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AM100 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 5 Kurulumcu kurulumu Sistem kurulumu

Opsiyonel PCB bağlanabilirliği Servis için gerekli harici PCB'yi bağlamak için. Hayır

• Harici PCB (isteğe bağlı) bağlanırsa sistem aşağıdaki ek işlevlere sahip olacaktır:

Tampon tank bağlantısı ve işlevi ile sıcaklığı üzerinde kontrol.

2 bölge üzerinde kontrol (yüzme havuzu ve içindeki suyu ısıtma işlevi dahil).

Güneş enerjisi işlevi DHW (Ev Sıcak Suyu), Tank veya Tampon Tankına bağlı güneş enerjisi termal panelleri).

• DHW WH-ADC *modelleri için geçerli değildir.

Harici kompresör anahtarı.

Isıtma-Soğutma anahtarı

Bölge ve Sensör Sensörleri seçmek ve 1. bölge veya 2. bölge sistemini seçmek için. Bölg

• 1. veya 2. bölge sistemini seçtikten sonra oda veya yüzme havuzu seçimine ilerleyin.

• Yüzme havuzu seçilirse sıcaklık T sıcaklığı için 0°C ~10°C arasında seçilmelidir. Sensör

• Oda termostatı için daha fazla harici veya dahili seçim vardır.

Isıtıcı kapasitesi Gereksiz olduğu takdirde ısıtıcı gücünü azaltabilirsiniz.* 3 kW / 6 kW / 9 kW

• kW seçenekleri modele bağlı olarak değişir.

Donma engelleme Sistem KAPALIYKEN su donması korumasını etkinleştirebilir veya devre dışı bırakabilirsiniz Evet

Tank bağlantısı Tankı sisteme bağlamak için. Hayır

DHW Kapasitesi Tank ısıtma kapasitesini değişken veya standart olarak değiştirmek için. Değişken kapasite tankı hızlı modda ısıtır ve verimli modda tank sıcaklığını korur. Standart kapasite tankı nominal ısıtma kapasitesiyle ısıtır.

• Bu seçenek, Tank bağlantısı seçildiyse (EVET) kullanılabilir. Değişken Menüler Kurucu için ACXF55-30960.indb 100ACXF55-30960.indb 100 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Aküm. tank bağlantı. Tankı sisteme bağlamak için ve YES seçiliyse T sıcaklığını ayarlamak için.

• İşlevi etkinleştirmek için isteğe bağlı PCB bağlantısı YES seçilmelidir.

• İsteğe bağlı PCB bağlantısı seçilmezse işlev ekranda görünmez. Hayır Evet 5°C Tampon Tankı

Tank ısıtıcı Harici veya dahili tank ısıtıcısını ve Harici seçiliyse ısıtıcının açılması için zamanlayıcıyı ayarlayın.

• Bu seçenek, Tank bağlantısı seçildiyse (EVET) kullanılabilir. Dahili Harici 0:20 Tank ısıtıcısı ON zamanı ayarı.

Taban altı ısıtıcı Taban haznesi ısıtıcının bağlı olup olmadığını seçmek için.

• Tip A - Taban haznesi ısıtıcı sadece cihazın çalışması sırasında etkinleşir.

• Tip B -Taban haznesi ısıtıcı, dış ortam sıcaklığı 5°C veya daha düşük olunca devreye girer. Hayır Evet

Taban haznesi ısıtıcı tipi*.

Alternatif dış ünite sensörü Bir alternatif dış mekan sensörlü seçmek için. Hayır

Bivalent bağlantısı İki değerli bağlantıyı etkinleştirme veya devre dışı bırakmayı seçmek için. Hayır Evet Otomatik kontrol modeli veya SG hazır giriş kontrol modelini seçin.

• Bu seçim sadece isteğe bağlı pcb bağlantısı Evet olarak ayarlandığında görüntülenir. Oto. Menüler ACXF55-30960.indb 101ACXF55-30960.indb 101 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AM102 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran İki değerli bağlantının seçilmesi boyler gibi ilave bir ısı kaynağına izin vererek, ısı pompası kapasitesi düşük dış sıcaklıkta yetersiz kaldığında tampon tankını ve ev sıcak su tankını ısıtır. İki değer özelliği, alternatif modda (ısı pompası ve boyler alternatif olarak çalışır) veya paralel modda (ısı pompası ve boyler aynı anda çalışır) veya gelişmiş paralel modda (kontrol modeli ayarı seçeneklerine bağlı olarak tampon tankı ve/veya ev sıcak suyu için ısı pompası çalışır ve boyler açılır) ayarlanabilir. Evet Oto. -5°C İki değerli bağlantıyı ON yapmak için dış mekan sıcaklığını ayarlayın. Evet Dış mekan sıcaklığını seçmek için Kontrol düzeni Alternatif / Paralel / Gelişmiş paralel

• Tankların iki değerli kullanımı için gelişmiş paraleli seçin. Kontrol düzeni Alternatif KPT İki değerli bağlantı işlemi sırasında harici pompayı ON veya OFF olarak ayarlama seçeneği. Sistem basit iki değerli bağlantıdaysa ON olarak ayarlayın. Kontrol düzeni Gelişmiş paralel Isıtma Tank seçimi

• “Isıtma” Tampon Tankını ve “Kullan. su.” Ev Sıcak Su Tankını belirtir. Kontrol düzeni Gelişmiş paralel Isıtma Evet

• Tampon tankı yalnızca “Evet” seçildikten sonra çalışır. -8°C İki değerli ısı kaynağını çalıştırmak için sıcaklık eşiğini ayarlayın. 0:30 İki değerli ısı kaynağını çalıştırmak için gecikme süresi (saat ve dakika olarak). -2°C İki değerli ısı kaynağını durdurmak için sıcaklık eşiğini ayarlayın. Menüler Kurucu için ACXF55-30960.indb 102ACXF55-30960.indb 102 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran 0:30 İki değerli ısı kaynağını durdurmak için gecikme süresi (saat ve dakika olarak). Kontrol düzeni Gelişmiş paralel Kullan. su. Evet

• Kullan. su. tankı yalnızca “Evet” seçildikten sonra çalışır. 0:30 İki değerli ısı kaynağını çalıştırmak için gecikme süresi (saat ve dakika olarak). İki değerli sistem için SG hazır giriş kontrolü aşağıdaki giriş koşulunu takip eder. Evet SG hazır KPT İki değerli bağlantı işlemi sırasında harici pompayı ON veya OFF olarak ayarlama seçeneği. Sistem basit iki değerli bağlantıdaysa ON olarak ayarlayın. SG sinyali İşlem modeli Vcc-bit1 Vcc-bit2 AçıkAçık Isı Pompası OFF, Boyler OFF Kapalı Açık Isı Pompası ON, Boyler OFF Açık Kapalı Isı Pompası OFF, Boyler ON Kapalı Kapalı Isı Pompası ON, Boyler ON

• İşlevi etkinleştirmek için isteğe bağlı PCB bağlantısı YES seçilmelidir.

• İsteğe bağlı PCB bağlantısı seçilmezse işlev ekranda görünmez.

• DHW WH-ADC *modelleri için geçerli değildir. Hayır Evet Aküm. Tankı Tank seçimi Evet Tankı seçtikten sonra 10°C T ON sıcaklığını ayarlayın Menüler ACXF55-30960.indb 103ACXF55-30960.indb 103 6/13/2021 10:52:04 AM6/13/2021 10:52:04 AM104 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Evet Tankı seçtikten sonra T ON sıcaklığını seçtikten sonra 5°C T OFF sıcaklığını ayarlayın Evet Tankı seçtikten sonra T ON sıcaklığını T OFF sıcaklığını seçtikten sonra 5°C Antifriz sıcaklığını ayarlayın Evet Tankı seçtikten sonra T ON sıcaklığını T OFF sıcaklığını seçtikten sonra Antifi rz sıcaklığını ayarladıktan sonra 80°C Hi sınırını ayarlayın

Talep kontrolü Hayır

Harici kompresör SW Hayır

Sirkülasyon sıvısı Sistemde su mu yoksa glikol mü sirküle edileceğini seçmek için.

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Isıtma-Soğutma SW Hayır

Elekt. ısıtıcı Zorlu ısıtıcıyı manuel (varsayılan) veya otomatik olarak açmak için. Manuel

Buz çözme Otomatik seçim ayarlandığında, düşük dış hava sıcaklığında uzun süre ısıtma çalışmışsa, ünite buz çözme işlemini başlatır. Manuel

Defrost sinyali Buz çözme işlemi sırasında fan bobinini durdurmak amacıyla buz çözme sinyalini açmak için. (Buz çözme sinyali evet olarak ayarlanmışsa, iki değer işlevi kullanılamaz) Hayır

Pompa debisi Değişken akış pompa kontrolü veya sabit pompa çalışma kontrolünü ayarlamak için.

6 Kurulumcu kurulumu Çalışma kurulumu Dört önemli işleve veya moda erişmek için. 4 ana mod Isıtma / *

Isıtma Isıtma için çeşitli su ve ortam sıcaklıklarını ayarlamak için. Isıtma içn su sıcakl. AÇIK / Isıt. içn dış mkn sıcak. KAPALI / Isıtma Açma için T / Isıtıcı AÇIK/KAPALI Isıtma içn su sıcakl. AÇIK Kompanzasyon eğrisi Telafi eğrisi veya doğrudan çıkışta ısıtma AÇIK sıcaklıkları. Menüler

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). ACXF55-30960.indb 105ACXF55-30960.indb 105 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AM106 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Isıtma içn su sıcakl. AÇIK Kompanzasyon eğrisi X ekseni: -5°C, 15°C Y ekseni: 55°C, 35°C 4 sıcaklık noktası girin (Yatay X ekseninde 2, dikey Y ekseninde 2).

• Sıcaklık aralığı: X ekseni: -20°C ~ 15°C, Y ekseni: Aşağıya bakın

• Y ekseni girişi için sıcaklık aralığı:

1. WH-MXC modeli: 20°C ~ 65°C

Yukarıdaki ayardan bağımsız olarak su sıcaklık ayarı için bir sınır vardır.

79. Sayfadaki çalışma koşullarına bakın.

• 2 bölgeli sistem seçilirse Bölge 2 için de 4 sıcaklık noktası girilmesi gerekir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Isıtma içn su sıcakl. AÇIK Doğrudan 35°C Isıtma ON için sıcaklık

• Min. - Maks. aralığı aşağıdaki koşullara bağlıdır:

1. WH-MXC modeli: 20°C ~ 65°C

Yukarıdaki ayardan bağımsız olarak su sıcaklık ayarı için bir sınır vardır.

79. Sayfadaki çalışma koşullarına bakın.

• 2 bölgeli sistem seçilirse, Bölge 2 için sıcaklık ayar noktası girilmelidir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Isıt. içn dış mkn sıcak. KAPALI 24°C Isıtma OFF için sıcaklık Isıtma Açma için T 5°C Isıtma Açma için

• Pompa debisi Maks. Çalışma olarak ayarlandığında bu ayar kullanılamaz. Isıtıcı AÇIK/KAPALI Isıtıcı AÇIK/KAPALI Isıtıcı Açma içn dış mkn sıcak. 0°C Isıtıcı Açma için sıcaklık Menüler Kurucu için ACXF55-30960.indb 106ACXF55-30960.indb 106 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Isıtıcı AÇIK/KAPALI Isıtıcı ON için gecikme süresi 0:30 dak Isıtıcının açılması için gecikme süresi Isıtıcı AÇIK/KAPALI Isıtıcı ON için su sıcaklığı -4°C Su ayar sıcaklığından açmak için su sıcaklığının ayarlanması. Isıtıcı AÇIK/KAPALI Isıtıcı OFF için su sıcaklığı -2°C Su ayar sıcaklığından kapatmak için su sıcaklığının ayarlanması.

Soğutma Soğutma için çeşitli su ve ortam sıcaklıklarını ayarlamak için. Soğutma ON için su sıcaklıkları ve soğutma ON için

Soğut. için su sıcak. AÇIK Kompanzasyon eğrisi Telafi eğrisi veya doğrudan çıkışta soğutma ON sıcaklıkları. Soğut. için su sıcak. AÇIK Kompanzasyon eğrisi X ekseni: 20°C, 30°C Y ekseni: 15°C, 10°C 4 sıcaklık noktası girin (Yatay X ekseninde 2, dikey Y ekseninde 2)

• 2 bölgeli sistem seçilirse Bölge 2 için de 4 sıcaklık noktası girilmesi gerekir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Menüler

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). ACXF55-30960.indb 107ACXF55-30960.indb 107 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AM108 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Soğut. için su sıcak. AÇIK Doğrudan 10°C Soğutma ON için sıcaklığı ayarlayın

• 2 bölgeli sistem seçilirse, Bölge 2 için sıcaklık ayar noktası girilmelidir.

• Yalnızca 1 bölgeli sistemse “Bölg1” ve “Bölg2” ekranda görünmez. Soğutma Açma için T 5°C Soğutma ON için

• Pompa debisi Maks. Çalışma olarak ayarlandığında bu ayar kullanılamaz.

Oto. Isıtmadan Soğutmaya veya Soğutmadan Isıtmaya otomatik geçiş. Isıtmadan Soğutmaya veya Soğutmadan Isıtmaya geçiş için dış mekan sıcaklıkları. (Istmdn Sğtmya) dış mkn sıc. / (Sğtmdn Istmya) dış mkn sıc. (Istmdn Sğtmya) dış mkn sıc. 15°C Isıtmadan Soğutmaya geçiş için dış mekan sıcaklığını ayarlayın. (Sğtmdn Istmya) dış mkn sıc. 10°C Soğutmadan Isıtmaya geçiş için dış mekan sıcaklığını ayarlayın.

Tank Tank için işlevlerin ayarlanması.

• Yalnızca tanka bağlanırsa kullanılabilir. Zemin işlem süresi (maks) / Tank ısıtma süresi (maks) / Tank yeniden ısıtma sıcaklığı / Sterilizasyon

• Ekranda aynı anda 3 işlev gösterilecektir. Zemin işlem süresi (maks) 8:00 Zemin çalışması için maksimum zaman (saat ve dakika olarak) Menüler Kurucu için

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). ACXF55-30960.indb 108ACXF55-30960.indb 108 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMTürkçe

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran Tank ısıtma süresi (maks) 1:00 Tankı ısıtmak için maksimum zaman (saat ve dakika olarak) Tank yeniden ısıtma sıcaklığı -8°C Tank suyunun kaynatılmasını gerçekleştirmek için sıcaklığı ayarlayın. Sterilizasyon Pazartesi Haftanın 1 veya daha fazla günü için sterilizasyon ayarlanabilir. Paz / Pzt / Sal / Çar / Per / Cum / Cts Sterilizasyon: Süre 12:00 Tankı sterilize etmek için seçilen haftanın günleri zamları 0:00 ~ 23:59 Sterilizasyon: Kaynama sıcakl. 65°C Tankı sterilize etmek için kaynama noktasını ayarlayın. Sterilizasyon: İşl. süresi (maks) 0:10 Sterilize etme zamanını ayarlayın. (saat ve dakika olarak) 7 Kurulumcu kurulumu Servis kurulumu

Pompa maksimum hızı Pompanın maksimum hızını ayarlamak için. Pompanın akış hızı, maks. İş ve çalışma AÇ/ KPT ayarının yapılması. Akış hızı: XX:X Lt/dk Maks. İş: 0x40 ~ 0xFF, Pompa: AÇ/KPT/Hava Boş. Menüler ACXF55-30960.indb 109ACXF55-30960.indb 109 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AM110 Menü Varsayılan Ayar Ayar Seçenekleri / Ekran

Gaz top. Pompa aşağı çalışmasını ayarlamak için. Gaz top. işlemi

Şap kurutma İnşaat esnasında betonu (zemin, duvarlar, vb.) kurutmak için. Bu menüyü başka amaçlar için ve inşaat dışındaki zamanlarda kullanmayın Beton kurutma sıcaklığını ayarlamak için düzenleyin. AÇ / Düzenle Düzenle Aşamalar: 1 Sıcaklık: 25°C Beton kurutma için ısıtma sıcaklığı. İstenilen aşamaları seçin: 1 ~ 10, aralık: 1 ~ 99

Her aşama için kuru beton sıcaklıkları ayarını onaylayın.

Servis iletişimi Kullanıcı için 2 irtibat adı ve numarası belirlemek için. Servis mühendisinin adı ve irtibat numarası. Kontak 1 / Kontak 2 Kontak 1 / Kontak 2 İrtibat adı veya numarası. Adı / telefon simgesi Giriş adı ve numarası İrtibat adı: a ~ z alfabe. İrtibat numarası: 1 ~ 9 Menüler Kurucu için ACXF55-30960.indb 110ACXF55-30960.indb 110 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMTürkçe

Menüler / Temizlik talimatları Temizlik talimatları Sistemin optimum performansını sağlayabilmesi için belirli aralıklarla temizleme işlemi yapılmalıdır. Lütfen yetkili bayiye danışın.

• Temizlikten önce güç kaynağının bağlantısını kesin.

• Benzen, tiner veya ovma tozu kullanmayınız.

• Yalnızca sabun ( pH7) veya standart ev deterjanları kullanınız.

• 40°C den daha sıcak su kullanmayınız. Monoblok ünite

• Bir güç kaynağı arızası veya pompa çalışma sorunu varsa sistemdeki suyu tahliye edin (aşağıdaki şekilde gösterildiği gibi).

Sistemin içinde durağan su kalırsa donma riski yüksek bir olasılıktır ve böyle bir durum sisteme hasar verebilir.

• Hava giriş ve hava çıkış ağızlarını engellerle kapatmayın; düşük performans veya arıza yaşanabilir. Havalandırma temin etmek için tüm engelleri kaldırın.

• Kış mevsimi boyunca monoblok ünitenin yakınındaki karları düzenli olarak temizleyerek hava giriş ve çıkış ağızlarının kapanmamasını sağlayın. Su fi ltresi

• Su fi ltesini yılda en az bir kez yıkayın. Bunu ihmal etmeniz fi ltrenin tıkanmasına ve buna bağlı olarak sistemin arızalanmasına neden olabilir. Lütfen yetkili bayiye danışın. Kontrol

• Ünitelerin optimum performansla çalışabilmesi için, üniteler, su filtesi ve saha kablo tesisatı üzerinde düzenli aralıklarla mevsimsel kontroller yapılmalıdır. Bakımla ilgili yetkili bayiye danışın.

• Monoblok ünitenin hava giriş ve hava çıkış ağızlarındaki engelleri (varsa) kaldırın. Ürün uzun süre kullanılmayacak ise

• Güç kaynağını kapatmayın. Güç kaynağının kapatılması otomatik su pompası çalışmasını durdurur ve su pompasında sıkışmaya neden olur. Bakım yapılamayan durumlar Aşağıdaki durumlarda güç kaynağının bağlantısını kesin ve yetkili bayiye danışın:

• Çalışma sırasında anormal gürültü.

• Uzaktan kumandaya su/yabancı madde girmiş.

• Devre kesici sigorta sigorta sık sık atıyor.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). Aşağıdaki durumlar üründe arıza olduğunu göstermez. Belirti Sebep Çalışma sırasında su akış sesi. • Ürünün içerisindeki soğutucu akışı. Çalışma başlatıldıktan sonra bir kaç dakikalık gecikme oluyor.

• Gecikme kompresörün korunması içindir. Monoblok ünite su/buhar yayıyor. • Borularda yoğuşma veya buharlaşma meydana geliyor. Isıtma modunda monoblok üniteden buhar çıkıyor.

• Bunun nedeni ısı eşanjöründeki buz çözme işlemidir. Sistemin çalışması duruyor. • Bunun nedeni sistemin koruma kontrolüdür. Su giriş sıcaklığı 10°C'den düşük olduğunda kompresör durur ve yedek ısıtıcıya güç verilir. Sistem güçlükle ısıtıyor.

• Panel ve zemin aynı anda ısıtılıyorken sıcak suyun sıcaklığı düşebilir, bu da sistemin ısıtma kapasitesini azaltabilir.

• Dış ortam hava sıcaklığı düşük olduğunda sistemin ısınması ve ısıtma yapması için daha uzun süre gerekebilir.

• Mono blok ünitedeki tahliye ağzı veya giriş ağzı kar yığını gibi yabancı maddelerle engellenmiş/kapatılmış.

• Önceden ayarlanmış su çıkış sıcaklığı düşük oldu ğunda sistemin ısınması için daha uzun süre gerekebilir.

• 60°C sıcaklığın üzerine ayarlandığında, ünite koruma amacıyla düşük kapasitede çalışabilir. Sistem hemen ısıtmıyor. • Düşük bir su sıcaklığında çalıştırılmaya başlanmışsa sistemin suyu ısıtması biraz zaman alabilir. Isıtma için su sıcaklığının ayarlanan sıcaklığa ulaşması zordur.

• Ayarlanan sıcaklıkta 79. sayfadaki çalışma koşulları gibi kısıtlamalar vardır.

• Koruma kontrolüne uygun olarak su sıcaklığı ayardan biraz daha düşük olabilir. Yedek ısıtıcı, devre dışı bırak ılmış olmasına rağmen otomatik olarak AÇILIYOR.

• Bunun nedeni ünite ısı eşanjörünün koruma kontrolüdür. Zamanlayıcı ayarlanmazsa çalışma otomatik olarak başlar.

• Sterilizasyon zamanlayıcısı ayarlanmış. Yüksek soğutucu gürültüsü birkaç dakika sürüyor.

• Bunun nedeni, -10°C'nin altındaki ortam sıcaklıklarında gerçekleştirilen buz çözme işlemi sırasında koruma kontrolünün devreye girmesidir.

COOL modu kullanılamaz. • Sistem yalnızca HEAT modunda çalışacak biçimde kilitlenmiştir. Servisinizi aramadan önce aşağıdaki kontrolleri yapınız. Belirti Kontrol HEAT/*

COOL modunda çalışma verimli çalışmıyor.

• Sıcaklığı doğru olarak ayarlayınız.

• Panel ısıtıcı/soğutucu vanasını kapatın.

• Monoblok ünitenin hava giriş ve hava çıkış ağızlarındaki tüm engelleri kaldırın. Çalışma sırasında gürültü. • Monoblok ünite eğimli kurulmuş.

• Kapağı doğru kapatın. Sistem çalışmıyor. • Devre kesici tetiklenmiş/devreye girmiş. Çalışma LED’i yanmıyor veya Uzaktan Kumandada hiçbir şey gösterilmiyor.

• Güç kaynağı sorunsuz çalışıyor veya bir elektrik kesintisi oldu. ACXF55-30960.indb 112ACXF55-30960.indb 112 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMTürkçe

Sorun giderme Hata No. Hata açıklaması H12 Kapasite uyuşmazlığı H15 Kompresör sensörü hatası H20 Pompa hatası H23 Soğutucu sensörü hatası H27 Servis valfi hatası H28 Güneş enerjisi sensörü hatası H31 Havuz sensörü hatası H36 Tampon tankı sensörü hatası H38 Marka uyumsuz hatası H42 Düşük basınç hatası H43 Bölge 1 sensörü hatası H44 Bölge 2 sensörü hatası H62 Su akışı hatası H63 Düşük basınç sensörü hatası H64 Yüksek basınç sensörü hatası H65 Buz çözme suyu sirkülasyon hatası H67 Harici termistör 1 hatası H68 Harici termistör 2 hatası H70 Yedek ısıtıcı OLP hatası H72 Tank sensörü hatası H74 PCB iletişim hatası H75 Düşük su sıcaklığı koruması H76 UK-İç Mekan iletişim hatası H90 İç Mekan-Dış Mekan iletişim hatası H91 Tank ısıtıcısı OLP hatası H95 Voltaj bağlantısı hatası H98 Yüksek basınç koruması H99 İç mekan donmayı önleme Hata No. Hata açıklaması F12 Basınç anahtarı etkinleştirilmiş F14 Zayıf kompresör dönüşü F15 Fan motoru kilidi hatası F16 Geçerli koruma F20 Kompresör aşırı yük koruması F22 Transistör modülü aşırı yük koruması F23 DC tepe değeri F24 Soğutucu döngüsü hatası F25

Soğutma/ısıtma döngüsü hatası F27 Basınç anahtarı hatası F30 Su çıkışı sensörü 2 hatası F32 Dahili termostat hatası F36 Dış mekan ortam sensörü hatası F37 Su girişi sensörü hatası F40 Dış mekan boşaltma sensörü hatası F41 Güç faktörü düzeltme hatası F42 Dış mekan ısı eşanjörü sensörü hatası F43 Dış mekan buz çözme sensörü hatası F45 Su çıkışı sensörü hatası F46 Geçerli transformatör bağlantısını kesme F48 Evaporatör çıkışı sensörü hatası F49 Baypas çıkışı sensörü hatası F95

Soğutma yüksek basınç hatası

• Bazı hata kodları modeliniz için geçerli olmayabilir. Açıklığa kavuşturmak için yetkili satıcıya danışın. Yanıp sönüyor Hata numarası Sistem ayarı veya çalışmasında bazı sorunlar olduğunda ekranda görünebilen hata kodlarının listesi aşağıdadır. Ekranda aşağıdaki gibi hata kodu gösterildiğinde Uzaktan Kumandada kayıtlı numarayla ya da en yakın yetkili bayiyle irtibata geçin. ve dışındaki tüm anahtarlar devre dışı bırakılır.

Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir.

Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). ACXF55-30960.indb 113ACXF55-30960.indb 113 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AM114 Bilgi Accordance with the WEEE Regulation. Disposal of Old Equipment Only for European Union and countries with recycling systems This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation. AEEE Yönetmeliğine Uygundur. Eski Ekipman İşlenmesi. Sadece geri dönüşüm sistemleri olan Avrupa Birliği ve ülkeleri için geçerlidir. Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunuz yerel yönetimlerle iletişime geçiniz. Atıkların atılması yla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir. Ağ Adaptörüne Bağlanıldığında Bilgi (İsteğe Bağlı Donanım Parçası) UYARI Kullanmadan önce Hava-Su sisteminin çevresinde güvenlik kontrolü yapın. Çalıştırmadan önce çevrede insan ve canlı olup olmadığını kontrol edin. Talimatlara uyulmaması sebebiyle hatalı çalıştırma hasara neden olabilir. Çalıştırmadan önce aşağıdakileri kontrol edin (bina içerisinde) - Zamanlayıcı ayar durumu. Önceden bilinmeyen açma/kapatma işlemi insan ve diğer canlıların ciddi şekilde yaralanmasına neden olabilir. Çalıştırmadan önce ve çalışma sırasında aşağıdakileri kontrol edin (bina dışında) - Bina içerisinde birisinin olduğu biliniyorsa, uygulamaya geçmeden önce yeni çalıştırma ayarı konusunda dışarıdan uyarın. Bu, kişinin çalışma şeklinin değiştirilmesi nedeniyle ani şok yaşamasını ve sağlığının bozulmasını önler. - Binada cihazı kendi başlarına kullanamayacak olan küçük çocuklar, fi ziksel engelli kişiler yada yaşlılar bulunduğunda çalıştırmayın. - Ayarı ve çalışma durumunu sık sık kontrol edin. - Hata kodu ekrana geldiğinde çalışmayı durdurun ve yetkili bir satıcı ya da uzman personele danışın. Lütfen kullanmadan önce kontrol edin

• İletişim durumu kötü olduğunda sistem kullanılmaz halde olabilir. Lütfen, çalıştırdıktan sonra uygulama ekranından “Çalışma Durumu”nu kontrol edin. Aşağıdaki durumlar uzaktan çalıştırmada söz konusu olabilir. - Çalıştıramama, çalışma zamanının yansıtılmamas

- Çalıştırma bina dışından ayarlandığında Hava-Su çalışmasının yansıtılmaması.

• Hatalı çalıştırmayı önlemek için akıllı telefon ekranın kilitlenmesi önerilir.

• Yetkili satıcı veya uzman personel tarafından belirtilmeyen başka bir uzaktan kumanda, iletişim ve çalıştırma cihazı kullanmayın.

• Panasonic Akıllı Uygulama “Hizmet Kullanım Şartları” ve “Kişisel Bilgilerin İşlenmesi” sözleşmesi çerçevesinde kullanın.

• Panasonic Akıllı Uygulama uzun süre kullanılmayacaksa, ağ adaptörünün cihazla bağlantısını kesin. ACXF55-30960.indb 114ACXF55-30960.indb 114 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMTürkçe

UYARI Bu sembol, bu ekipmanın yanıcı bir soğutucu kullandığını gösterir. Soğutucu sızıntısı olursa harici bir ateşleme kaynağıyla birlikte yanma olasılığı vardır. Bu sembol, Kullanım Talimatlarının dikkatli şekilde okunması gerektiğini gösterir. Bu sembol, servis personelinin bu ekipmanı Kurulum Talimatlarına göre kullanması gerektiğini gösterir. Bu sembol, Kullanım Talimatları ve/veya Kurulum Talimatlarına dahil edilen bilgiler olduğunu gösterir. Bilgi ACXF55-30960.indb 115ACXF55-30960.indb 115 6/13/2021 10:52:05 AM6/13/2021 10:52:05 AMACXF55-30960 FC0721-0 Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany AEEE Compliance with Turkey Regulations AEEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR Country Hotline Phone Number Country Hotline Phone Number Austria 0800 - 700666 Hungary +36 1 382 60 60 Baltic +46 8 680 26 50 Netherlands +31(0)736402538 Bulgaria +359 2 971 29 69 Norway +47 210 339 99 Croatia +36 1 382 60 60 Poland +48 22 29 53 727 Czech Republic +420 236 032 511 Spain +34 (0) 902 153 060 Denmark +45 369 277 99 Sweden +46 (0)8 566 426 88 Finland +358 923 195 432 Switzerland 0800 - 001074 France +33(0) 892 183 184 UK/Ireland +44 (0) 1344 853 393 Germany 0800 - 2002223 Printed in Malaysia Panasonic Corporation Website: http://www.panasonic.com © Panasonic Corporation 2021 ACXF55-30960.indb 116ACXF55-30960.indb 116 6/13/2021 10:52:06 AM6/13/2021 10:52:06 AM
