BEDIENUNGSANLEITUNG U71PZH2E8 PANASONIC

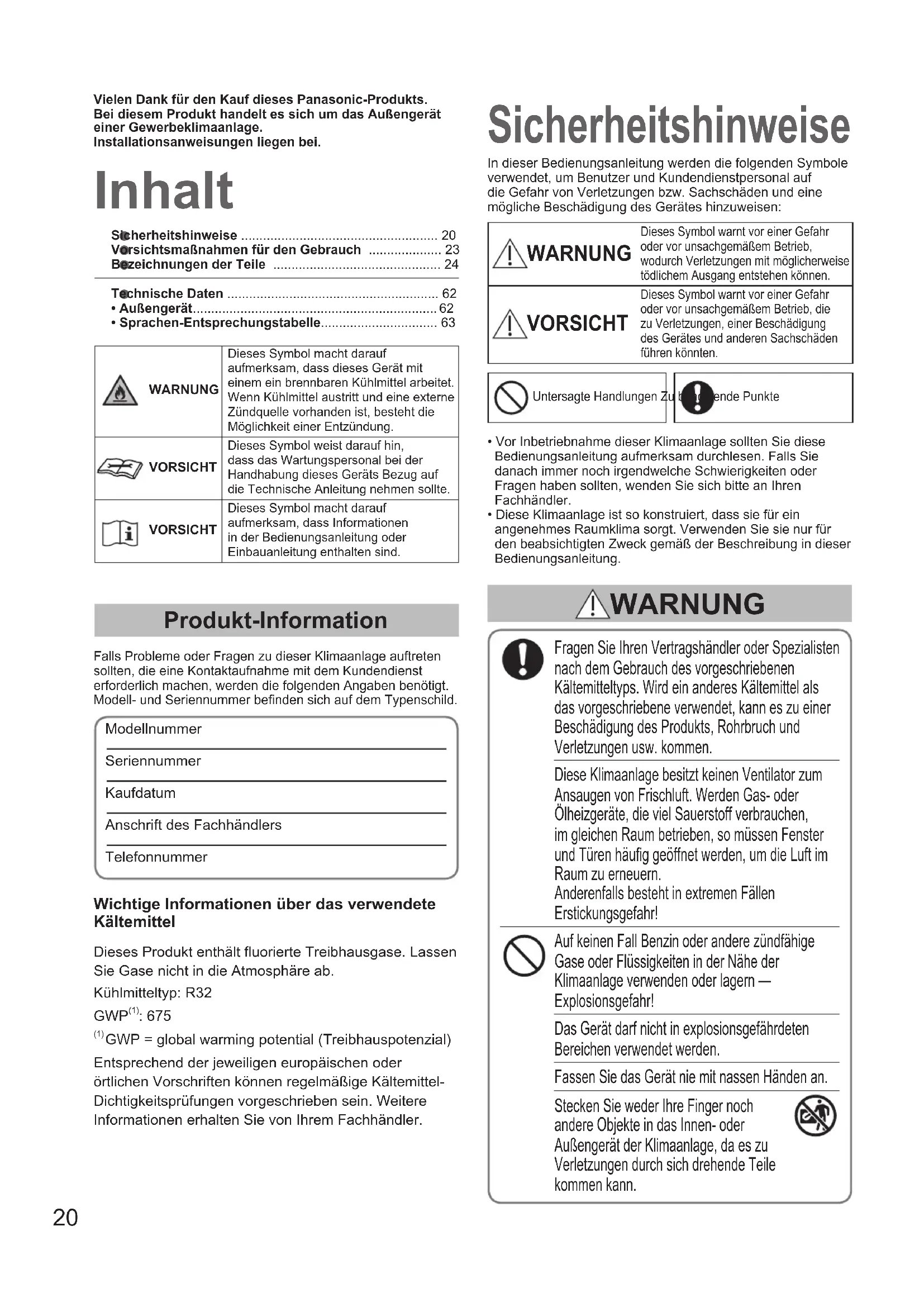

• Sprachen-Entsprechungstabelle................................ 63 Inhalt Sicherheitshinweise Produkt-Information Falls Probleme oder Fragen zu dieser Klimaanlage auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Modell- und Seriennummer benden sich auf dem Typenschild.Modellnummer Seriennummer KaufdatumAnschrift des FachhändlersTelefonnummer Fragen Sie Ihren Vertragshändler oder Spezialisten nach dem Gebrauch des vorgeschriebenen Kältemitteltyps. Wird ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommen. Diese Klimaanlage besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häug geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr! Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern — Explosionsgefahr! Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden. Fassen Sie das Gerät nie mit nassen Händen an. Stecken Sie weder Ihre Finger noch andere Objekte in das Innen- oder Außengerät der Klimaanlage, da es zu Verletzungen durch sich drehende Teile kommen kann. In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen: WARNUNG Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können. VORSICHT Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.Untersagte Handlungen Zu beachtende Punkte• Vor Inbetriebnahme dieser Klimaanlage sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.• Diese Klimaanlage ist so konstruiert, dass sie für ein angenehmes Raumklima sorgt. Verwenden Sie sie nur für den beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung. WARNUNG Vielen Dank für den Kauf dieses Panasonic-Produkts.Bei diesem Produkt handelt es sich um das Außengerät einer Gewerbeklimaanlage.Installationsanweisungen liegen bei.WARNUNGDieses Symbol macht darauf aufmerksam, dass dieses Gerät mit einem ein brennbaren Kühlmittel arbeitet. Wenn Kühlmittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.VORSICHTDieses Symbol weist darauf hin, dass das Wartungspersonal bei der Handhabung dieses Geräts Bezug auf die Technische Anleitung nehmen sollte.VORSICHTDieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder Einbauanleitung enthalten sind.Wichtige Informationen über das verwendete KältemittelDieses Produkt enthält uorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.Kühlmitteltyp: R32 GWP (1) : 675 (1) GWP = global warming potential (Treibhauspotenzial)Entsprechend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschrieben sein. Weitere Informationen erhalten Sie von Ihrem Fachhändler. OI_00_302355_all.indb 20 2018/9/20 10:01:3121 DEUTSCH WARNUNG Wenn das Kühlmittel mit einer Flamme in Berührung kommt, wird ein toxisches Gas erzeugt. Schalten Sie die Klimaanlage vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungsquelle. In Notfällen ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen. In Übereinstimmung mit den gültigen nationalen und örtlichen Vorschriften entsorgen. Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden. Ein Abändern oder Zerlegen der Einheit kann einen Brand, einen Stromschlag oder eine Verletzung verursachen. Das Innere von Innen- und Außengeräten darf nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Händler oder Servicetechniker mit der Reinigung. Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit Instandsetzungsarbeiten und der Entsorgung. Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezikation, um ein Überhitzen und einen Brand zu vermeiden. Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein. Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden. Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden. Das Gerät ist in einem Raum ohne andauernd arbeitende Zündquellen (z. B. offene Flammen, in Betrieb bendliches Gasgerät oder in Betrieb bendliche Elektroheizung) zu lagern. Kühlmittel können geruchlos sein. Ein nicht belüfteter Bereich, an dem das mit brennbaren Kühlmitteln arbeitende Gerät installiert wird, ist so auszuführen, dass in dem Fall, dass Kühlmittel austritt, dieses nicht stockt und dadurch eine Brand- oder Explosionsgefahr hervorruft. Das Gerät ist in einem gut belüfteten Bereich zu lagern, wo die Raumgröße dem für den Betrieb vorgeschriebenen Raumvolumen entspricht. Versäumen Sie nach der Installation des Geräts nicht, den Installateur nach der Bodenäche des Raums, in dem das Gerät installiert ist, sowie der Kühlmittel-Füllmenge zu fragen. Wenn das Gerät ausgetauscht oder die Raumaufteilung geändert werden soll, lassen Sie sich unbedingt von einem Vertrieb oder Kundendienst beraten. Enteisung und Wartung nicht durch andere als die vom Hersteller empfohlenen Mittel beschleunigen. Nicht durchstechen oder verbrennen. In Fällen, die eine mechanische Lüftung erfordern, sind Lüftungsöffnungen von Hindernissen freizuhalten. OI_00_302355_all.indb 21 2018/9/20 10:01:3222 Das Gerät kann sowohl von Experten und geschulten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden. Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer- Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerät entfernt sein. Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind. Schalten Sie die Klimaanlage nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF). Stecken Sie keine Gegenstände in den Luftauslass des Außengeräts. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert. Berühren Sie nicht den Lufteinlass oder die scharfen Aluminium- Kühlrippen am Außengerät. Es besteht Verletzungsgefahr. Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden. VORSICHT

• Das Gerät ist so zu lagern, dass eine mechanische Beschädigung ausgeschlossen ist.

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.

• Bei der englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. HINWEIS WARNUNG Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung/Feuer/ Stromschlag) Beispiele für Funktionsstörungen bzw. Fehlfunktionen:

• Der Fehlerstrom-Schutzschalter löst häug aus.

• Das Gerät startet manchmal nicht, wenn Sie es einschalten.

• Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.

• Brandgeruch oder ungewöhnliche Geräusche während des Betriebs.

• Das Gehäuse ist verformt oder ungewöhnlich heiß.

• Wasser tropft aus dem Innengerät.

• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

• Die Ventilatordrehzahl wird nicht geregelt.

• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr. Das Gerät ist in einem Raum ohne andauernd in Betrieb bendlichen offenen Flammen (z. B. in Betrieb bendliches Gasgerät) und Zündquellen (z. B. in Betrieb bendliche Elektroheizung) zu lagern. OI_00_302355_all.indb 22 2018/9/20 10:01:3223 DEUTSCH Vorsichtsmaßnahmen für den Gebrauch Installation

Dieses Klimagerät muss von einem qualizierten Montagetechniker gemäß der beigefügten Montageanleitung fachgerecht installiert werden.

Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. WARNUNG Die nachstehenden Installationsorte sind zu vermeiden.

Orte mit Rauchentwicklung und brennbarem Gas. Auch Orte mit extrem hohen Temperaturen wie Treibhäuser.

Orte, an denen hohe Wärme erzeugende Einrichtungen aufgestellt sind. Achtung:

Das Außengerät darf nicht an einem Ort installiert werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion) Verdrahtung

Die gesamte Verdrahtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualizierten Elektriker.)

Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden.

Die Verdrahtung muss von einem qualizierten Elektriker vorgenommen werden. Betriebsvorbereitung Schalten Sie die Stromversorgung 5 Stunden vor Betriebsbeginn ein. (Zum Aufwärmen)

Lassen Sie die Stromversorgung während des andauernden Gebrauchs eingeschaltet.

ZUR BEACHTUNG Wenn das Innengerät längere Zeit nicht verwendet wird, ziehen Sie den Stecker aus der Netzsteckdose, schalten Sie den Trennschalter aus, oder schalten Sie das entsprechende Trennorgan ab, um das Innengerät von der Netzspannung zu trennen. Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

iese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen. Durch die vorschriftsmäßige Entsorgung dieser Produkte und Batterien tragen Sie zum Schutz wertvoller Ressourcen und zur Vermeidung potenziell negativer Auswirkungen auf die menschliche Gesundheit und die Umwelt bei, die anderenfalls durch eine unsachgemäße Abfallbehandlung entstehen können. Für weitere Informationen zu Sammlung und Recycling von alten Produkten und Batterien wenden Sie sich bitte an Ihre Gemeinde- oder Stadtverwaltung, das örtliche Entsorgungsunternehmen oder die Verkaufsstelle, bei der die Gegenstände erworben wurden. Eine nicht vorschriftsmäßige Entsorgung solcher Abfälle kann je nach Landesgesetzgebung strafbar sein. An kommerzielle Benutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten. Dort erhalten Sie weitere Informationen. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Gegenstände entsorgen möchten, wenden Sie sich an die örtliche Behörde oder an Ihren Händler und fragen Sie nach der korrekten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (unten mit zwei Kennbuchstaben als Beispiel): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen der für die betreffende Chemikalie erlassenen Richtlinie. OI_00_302355_all.indb 23 2018/9/20 10:01:3224 Bezeichnungen der Teile AUßENGERÄT Einzel-Split (Typ PZH2)

Betrieb Lesen Sie die mit der optionalen Fernbedienung gelieferte Bedienungsanleitung.

Anpassung der Richtung des Luftstroms Lesen Sie sich auf die dem Innengerät und der optionalen Fernbedienung gelieferte Bedienungsanleitung.

Wartung Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Fehlerbehebung Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung. Infrarot-Fernbedienung

Für alle InnengeräteFür alle Innengeräte Timer-Fernbedienung Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung. Speziellen Kabelfernbedienung Optional LufteinlassLufteinlassLuftauslassLuftauslass Typ 71 Typ 100, 125, 140 Modellnummer CZ-RWS3( Infrarot-Fernbedienung)Modellnummer CZ-RWSK2ModellnummerCZ-RTC4ModellnummerCZ-RTC5B OI_00_302355_all.indb 24 2018/9/20 10:01:3325 DEUTSCH Markierungen für die EG-Richtlinie 2014/68/EU (PED) Abbildung des Typenschilds

• Modo de calefacción: de -20 °C a 18 °C BH / de -20 °C a 24 °C BS Deutsch Temperaturbereich nach Betriebszustand

• Kühlmodus : -15°C bis 46°C TK (Typ 71) : -15°C (-20°C)* bis 46°C TK (Typ 100,125,140)

Der Betrieb bei -20°C ist nur in den Rechnerräumen mit einer Leitungslänge von 30 m oder weniger möglich.
