MANUAL DE UTILIZADOR WHMDF14C6E51 PANASONIC

Antes de colocar a unidad em funacionamento, ceritifque-se que a instalacao foi feita correctamente por um fornecedor autorizzato e que seguiu com precisao as instruções de instalacao dadas.

EAAHNIKA

58~65

IpoTu 8eTe T m oVad a e aeitoupyia, diaaote PPOoEeKtika autes Tc odnyies xpnoang kai pfuaale Te Tc yia uAovrkn avapop.
Piiv 8eTe T e aeitoupyia t m oVad a, bbaiwthe ie ot n Eykataaotaen exei diegaxei kavovik aTIO EGouoiobotmevo
AVTTPOAOITIO, O oTOIOc exei akolouhnoe iOWTA KA TIO TA Tc doeieaeoc odnyieC.

CZECH

66~73

CONDICIONES DE FUNCIONAMENTO

FUNCTIONAMIENTO BÁSICO

OFF/ON ①

CONECTAR O DESCONECTAR LA UNIDAD

FUNCTIONAMENTO AVANZADO

FUNZIONAMENTO AVANZATO

FUNZIONAMENTO ANOMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇAO

74~76

NOTANOTA

As ilustrações deste manual tem apenas um caractér explicativo e podem diferir da unidade real. Não sujeitas a alteração sem avis prévio para fi ns de melhoramento futuro.

CONDICAC DE

CONDICÇÃO DE

FUNCTIONAMENTO

Temperatura de saía da agua (°C)
AQUECIMENTO	Máx. 55
	Mín. 25

Temperatura ambiente (°C)
AQUECIMENTO	Máx. 35
	Min. -20

ATENÇÃO: quando a temperatura exterior estiver fora da media de temperatura acima referida, a capacidade de aquecimento irá descer significi cativamente e a unidade em mono bloco poderá parar para controlo de proteção. A unidade irá rearmar automaticamente après um pouco periodo de tempo, logo que a temperatura exterior volta aos seuis limites.

PRECAUÇões DE SEGURANÇA

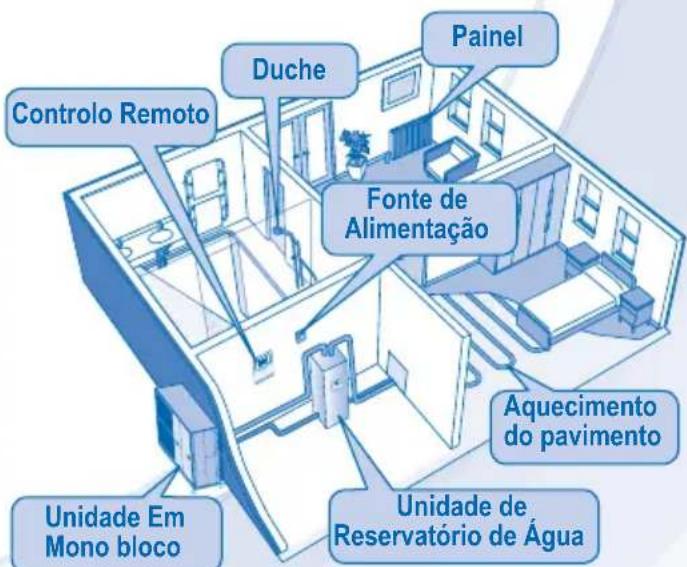

• A bomba de calor ar-agua em (mono bloco) da Panasonic é umsystema concebido para ser combinado com a unidade de reservatório da Panasonic. No caso de estar a ser realizada uma unidade reservatório que não está Panasonic com o Sistema de Bomba de calor ar-agua em (mono bloco) da Panasonic, a Panasonic não pode garantir nem um bom funcionaamento nem fiabilitiesdoSYSTEMA.
• Este manual descreve como operar oSYSTEMa da bomba de calor.
• Outras operações como reservatório de água, radiador, controlador tímeico除外 e sistemas sob o pavimento, por favor consulte os respectivosmanuals defunçãoamento do fabricante.

Para evaporar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o segunte.

A utilização Incorrecta devido ao incumprimento das instruções podem resultar em ferimentos ou danos cuja gravidade é classificada da segunte forma:

AVISO Este symbolo indica perigo de morte ou ferimento grave.

Este symbolo indica perigo de ferimento ou daños de bens.

As instruções a seguir são classifi cadas com os seguentes símbolos:

Este=símbolo indica uma aconteça PROIBIDA.

Estes sintoblos indicam acções OBRIGATORIAS.

AVISO

UNIDADE EM MONO BLOCO

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentalais, ou falta de experiencia e conheçimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsavel pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizzato ou um专业技术 sobre limpeza das peças internas, reparacao, instalacao, montagem e desmontagem da unidade. A instalacao inadequada e manutenao pode provocar fuga,choque eletrico ou incendio.

Na reparacao ou no Sistema de service de refrigeracao, confirme jusqu'de um revendedor autorizao ou especialista nautiliacao do tipo de refrigerante especifi cado.O uso de um refrigerante que nao o especifi cado pode provocar danos no produits,explosoes e lesoes,etc.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provoc incência por acidente.

Não introduza os seu dedos ou outros objectos na unidade em mono bloco, as peças moveris podem provocar lesões.

Não toque na unidade em mono bloco em caso de relâmpagos, pode provocar什麽 eletrico.

Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.

AVISO
FONTE DE ALIMENTação
	Não utilize um cabo modifiado, com união, com extensão ou não específ cado para fazer o sobreaquecimento e incêndio.
	Para prevenir sobreaquecimento, incêndio ouchoque eletrico: · Não partilhe a mesma tomada eletrica com及其他 equipamento. · Não utilize com mês molhadas. · Não dobre demasiado o cabo de alimentação.
	Se o cabo de alimentação estiver danifiço, terá de ser substituído pelo fabricante, agente de assistência ou专业技术e qualiço cabo para fazer situações de perigo.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recommendado que veríf que o funcimento do RCCB às a instalação e periodicamente às reparações ou manutençao por um fornecedor autorizzato, para assegurar que está em boas condições de funcimento. De outras forma, pode provocarchoque eletrico ou incêndio em caso de avaria.
	É fortemente recomendada a instalação do Dispositivo de Corrente Residual (RCD) para fazerchoque eletrico ou incêndio.
	Numa situação de anomalia/avaria do produits, interrompa o seu uso e retire a fi cha da tomada ou desluge o interruptor da alimentação e osdisjuntor. (Risco de fumo/incêndio/choque eletrico) Exemplos de anomalia/avaria · O RCCB deslaga-se sozinho. · Cheiro a queimado, ruido anomalo ou vibração durante o uso da unidade. · Água quente a sair da unidade. Contacte imeditamente o revendedor local para fi ns de manutençao/reparação.
	É recomendado usar luvas durante a reparação ou manutençao para fazer perigos.
	Este equipamento deve ter ligação terra para fazerchoque eletrico ou incêndio.
	Evitarchoque eletrico ao desligar a fonte de alimentação quando: - Antes da limpeza ou manutençao.
	Este aparecido destiná-se a multiplasutilizações. Todos os circuitos eletricos devem ser desligados antes de aceder a qualquer terminal na unidade, para fazerchoque eletrico, queimaduras ou lesões fatais.

CUIDADO
UNIDADE EM MONO BLOC
	Não instale a unidade perto de equipamento combustivel ou numa casa-de-banho. Pode provocar quando eletrico ou incêndio.
	Não toque no tubo de descarga da água durante a operação.
	Não coloque nada em cima ou por baixo da unidade.
	Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.
	Não utilize o Sistema durante a esterilização para fazer queimaduras ou sobreaquecimento durante o ducha.
	Certif que-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorro fuga.
	Apos longo期内o de uso, certifi que-se que a armação da instalação não está deteriorada para fazer que a unidade caia.
	Os ajustes do campo da função de esterilização devem ser confi gurados pelo vendedor autorizzato, de acordo com as leis e regulamentos locais.
CONTROLLO REMOTO
	Não molhe o controllo remoto. Isso poderákovocar uma avaria.
	Não pressione os botões no controllo remoto com objects dosuros e pontiagudos. Pode danifi car a unidade.
	Não lave o controllo remoto comágua, benzina, diluente ou está.
	Não inspegniço ou efetue a assistência do controllo remoto sozinho. Consulte o revendedor autorizzato. Isso poderá originar danos oukovocar uma avaria.

CONTROLLO REMOTO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizzato mais proxies para mais informacoes.
• Para um functiOnamento normal, os botões ERROR RESET FORCE e SERVICE não está disponible.

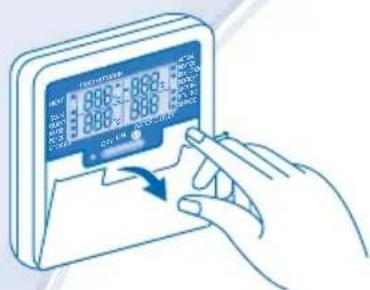

Abra a tampa para selecao de botoes.

ECRA DO CONTROLLO REMOTO

BOTÃO DO CONTROLLO REMOTO

1 Botão OFF/ON (DESLIGADO/LIGADO)
2 Botão do Modelo Funcionamento
3 Botão Funcionamento Silencioso
4 Botão de Activação de Aquecedor de Reserva
5 Botoes do Modo Defi nicao do Sistema

PREPARAZO DO CONTROLLO REMOTO

Configurar o dia e hora actuais

CLOCK

1. Prima
2. Prima ou para defi nir o dia actual.
   SET
3. Prima para confirmar.
4. Repetir os passos 2 e 3 para configurar a hora actual.

Ecrda Configuraao do Temporizador / Relogio
k Visor da Temperatura Ambiente Exterior
Visor da Temperatura de Saida da Água
m Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Apoio
n Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Reforço
Indicador LIGAR/DESLIGAR de Operacao de Descongelamento de Sistema
Indicador ON/OFF (ligar/desligar) do Modelo DefiNJao do Sistema
q Indicador ON/OFF (ligar/desligar) do Modelo de Verifiacao do Estado do Sistema
Indicador LIGAR/DESLIGAR do Modelo de Servico do Sistema

6 Botão de Confi geração do Temporizador de Grupo
7 Botão de Modelo Aquecedor Forçado
8 Botão de Modelo de Serviço do Sistema
9 Botoes do Modelo Verificacao do Estado do Sistema
10 Botão de Reiniciar Erro

Notas:

• O dia actual e hora necessitam ser configurados quando:
• A energia é ligada pela primaira vez.
• Após ter passado algo tempo desde a ultima vez que a energia fou ligada.
• A hora actual que foi definida sera a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇOES ESPECIALIS

• Ao a instalacao inicial, você pode ajurar as configurações manualmente. A configuração inicial mantém-se activa at eutilizar a mudar.
  O do Controlo Remoto pode ser utilizes para multiplas instalacoes. Algumas funcaoos podem nao ser aplicaveis a sua unidade.
• Certifique-se de que o LED de functiunamento está desligado (OFF) antes da configuraçao.

1. Prima e CHECK simultaneamente durante 5 segundos para entrada no modo especial de configuração. O indicator “SETTING” (configuração) e “STATUS” ( estado) está ligado (ON).

2. Prima ou para procurar funções.

3. Prima SELECT para entrada na funcao.

4. Prima ou para executar a funcao SIM ou desactivar NAO, ou configure除外 opçoes.

5. Prima SET para confirmar.

Confi gurar Ecran do Controlo Remoto Descrição

1	ro a i	con	Controlador Térmico Externo (SIM / NÃO) Para confi gurar a ligação do controlador tímeico externo.
2	HEATER	CAP	Seleção de Capacidade de Aquecerod de Apoio (3kW / 6kW / 9kW) Para reduzir a potência do aquecedor sempre que for desnecessária. As opções variam consoante o Modelo.
3	Ante,	Fre	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO) Para activar ou desactivar a função de prevenção de congelamento doSYSTEMA de água quando a unidade estiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO) Para confi gurar a ligação do reservatório. Nota: Se seleçãora "Ligação do deposito" para "NÃO", Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO) Para seleçãoar a função solar para aquecimento do deposito de água.
6	HEAT	Pry	Prioridade de Aquecroimento (SIM / NÃO) Para escolher o aquecimento da divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: Se seleçãora "Prioridade de aquecimento" para "SIM", Configuração 7 ~ 8 é ultrapassada.
7	HEAT	int	Confi geração de Intervalo de operação de aquecimento Para configurar o temporizador para modo de Calor durante modo CALOR + DEPOSITO (0,5horas ~ 10horas).
8	TANK	int	Confi geração do Intervalo de Aquecer o Reservatório Para confi gurar o temporizador para Reservatório no modo HEAT + TANK (Aquecodor + Reservatório) (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Função de Aquecerod Reforçado (SIM / NÃO) Para activar ou desactivar a função de aquecedor reforçado do deposito. Nota: Se escolher que a "Função de aquecedor reforçado" é "NÃO", então a Configuração 10 é ultrapassada.
10	BOOSTER	dLY	Confi geração da Hora de Atraso do Aquecerod Propulsionador Para configurar o temporizador de atraso para o aquecedor reforçado para LIGADO se a temperatura do deposito não for atingida (20 minutos ~ 1 hora e 35 minutos).

• Não utilize o Sistema durante a esterilização para fazer queimaduras ou sobraquecimento durante o ducha.
• Os ajustes do campo da funcao de esterilização devem ser configurados pelo vendedor autorizzato, de accordo com as leis e regulamentos locais.

11

5strL

Fun

Esterilização (SIM / NÃO)

Para configurar a esterilização, se necessário.

Note: Se selecionar "Esterilização" para "NÃO", Configuração 12 ~ 14 é ultrapassada.

Confi guração da Hora & Dia da Esterilização

Para configurar o temporizador para esterilização (apenas uma vez pormana, ia operar mesmo em estado de pausa).

12

Str

Definir Temperatura de Esterilização

Definiratemperatura paraa funcao de esterilizacao (40^ 75^)

13

5strL

001

Hora Continua de Esterilização

Configurar o temporizador para manter a temperatura de aquecidomento de maneira a completeness of esterilização (5 Minutes ~ 1 hour).

FUNCIÑAMENTO BÁSICO

OFF/ON ①

PARALIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Quando a unidade está ON (ligada), o LED da operação acende-se e a temperatura actual da saía da agua e a temperatura ambiente exterior são muitadas no visor do controlo remoto.

MODE

PARA SELECTIONAR O MODO DE OPERACION

HEAT HEAT +TANK TAN

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painei/pavimento.
• Neste modo, a unidade em mono Bloco forneceria capacidade de aquecidoamento aoSYSTEMA.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATORIO)

• Neste modo, aunities em mono bloco fornecaracapacidade de aquecimento ao reservatorio sanitarioe aoSYSTEMA.
  -Esta operação não éutilizada quando o reservatório de agua sanitária não está instalado.

- MODO RESERVATORIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade em mono bloco forneceria capacidade de aquecimento ao reservatório sanitário.

QUIET

• Esta operação reduz o ruido da unidade em mono Bloco. Neste estado, pode provocar diminuição na capacidade de aquecimento.

HEATER

PARA ACTIVAR O AQUECEDOR DE RESERVE

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperatas frias no exterior e apenas pode functionar em modo de aquecimento quando activado pela pressao deste botao.
• O aquecedor de reserva irá ligar-se ON automaticamente quando as condições de config geração está preenchidas.
• Para desactivar manualmente a operacao do Aquecedor, prima o respectivo botao novamente.

STATUS

CHECK

SEARCH

CHECK

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima durante 5segundos para entrada no modo STATUS (Estado).
2. Pressione ou para verifi car a Temperatura da Entrada da Agua, a Temperatura do Reservatorio, a Frequencia de Execucao do Compressor ou o Historico de Erros.

CANCE

• Prima para sair do modo STATUS ( estado).
• Após entrada no modo STATUS, o indicator "STATUS" está ligado.
• O modo "STATUS" não pode ser activado quando o indicator "SETTING" está ligado.

FUNCIAMENTO AVANÇADO

• É fortemente recomendado contactar com o fornecedor autorizzato para Mudar o limite da temperatura da agua.
• Com o controlo remoto pode defi nir o limite de temperatura para a temperatura de saida da agua e para a temperatura ambiente exterior.

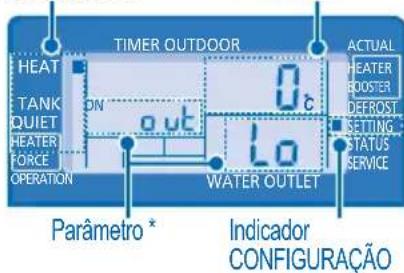

MODO CONFIGURAÇÃO DO SISTEMA

Modo de Funcionamento

1. Prima SET durante 5 segundos para entrada no modo SETTING (Defiência). O indicator "SETTING" está ligado (ON).
2. Prima eu para escolher um parametro.
3. Após selección o parámetro desejado, prima para entrada o parámetro.
4. Prima ou para defi nir a temperatura desejada.
5. Prima SET novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de

Funcionamento

Parâmetro * Descrição

HEAT	oʊt lɔ	Temperatura ambiente exterior baixa defi nida (-15°C ~ 15°C).
HEAT	oʊt H.	Temperatura ambiente exterior elevada defi nida (-15°C ~ 15°C).
HEAT	H 20 Lɔ	Defi{não da temperatura de saía da água para baixa temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	H 20 H.	Defi{não da temperatura de saía da água para alta temperatura do ambiente exterior (25°C ~ 55°C).

Temperatura da agua

HEAT OFF Del mir a temperatura para desigar a operacao aquecimento (5^ 35^)

HEATER out ON的操作aquecimento (-15^ 20^)

TANK SET Confl guraçao da teriperauda do reservatorio sanitario (40^ 75^)

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para defi nir o desvio desejado da temperatura (-5^ 5^) .

Notas:

CANEL

• Prima ou aguarde 30segundos para sairdo modo SETTING.
• A temperatura defi nida sera guardada no Sistema(before de confirmar.
• O modo "SETTING" não pode ser activado quando o indicator "SERVICE" e "STATUS" está ligado.

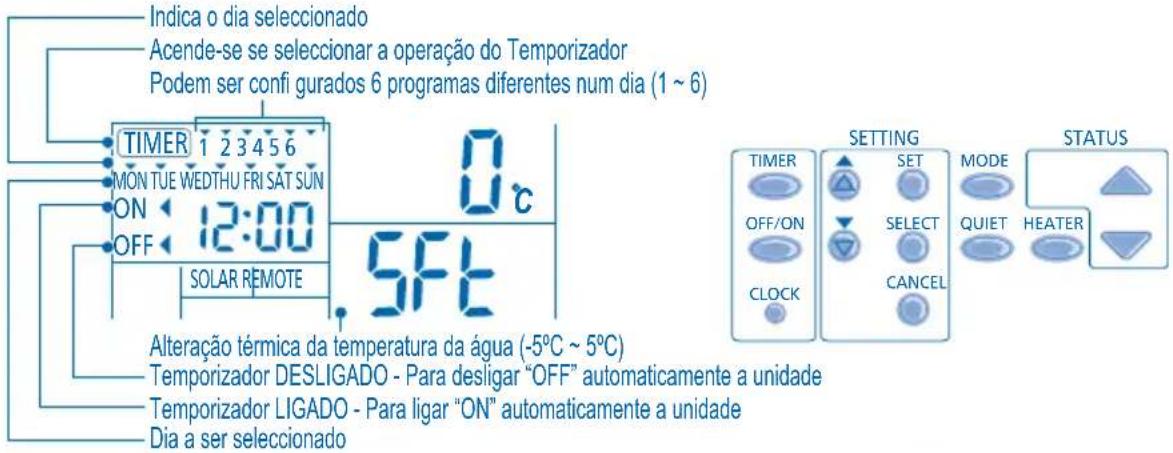

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

Função Passo

1. Prima ou para seleccionar o dia desejado.
   SELECT 2. Prima para confirmar.
2. Quando "1" surgir a piscar no eça, prima SELECT para config gurar o programa 1.
3. Prima OFF/ON para selecionar a opcao de activacao (ON) ou desactivacao (OFF) do temporizador.
4. Prima ou para seleccionar a hora desejada.

Pode configurare , e a temperatura desejada com o temporizador.

1. Prima SET para confirmar o programa 1. O dia selecionado sera realçado com

2. O érá irá passar para o programa segunte passados 2 segundos.

3. Repita os passos 4 a 7 para configur os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão SET, a configuração)nesse momento é confirmada e a configuração do temporizador é conclusão.

Modifi car ou adcionar Repetir os passos acima. temporizador

Desactivar temporizador Prima ,进驻 prima CANCEL
Activar temporizador Prima ,进驻 prima SET

Verificartemporizador

1. Prima ou a tio dia desejado serpresentado, prima para confirmar a selecao. 3. Prima ou para verificar os programas configurados.

1. Prima ou dia desejado serpresentado, prima SELECT para confirmar a selecao.
   SELECT
2. Prima para aceder a config geração do programa.
3. Prima ou até o programa desejado serpresentado.
4. Prima para cancelar o programa.

Notas:

• Pode configurar o Temporizador para cada dia damana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é activada pela funcao ON TIMER,utilizar a temperatura definira previamente para controlar atemperatura da agua de saida.
• Não é possível configurar o mesmo programa do temporizador das vezes no mesmo dia.
• Temém pode selecionar dias colectivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

UNIDADE EM MONO BLOCO

UNIDADE EM MONO BLOCO

No caso de uma falha de fornecimento de energia ou falha na operacao da bomba, drene o systema (como sugerido na fi gura abaixo).

Quando a agua está estagnada dentro do systema, é muito provavel que venha a acontecer congelamento o que poderia danifi car osystema.

• Não obtrua a entra de ar nem as ventilações de saída de ar, pode provocar baixo desempenho ou avaria. Por favor remove obstáculos para asseguir a ventilação.
• Durante o Inverno, por favor limpe e remove a neve perto da unidade em mono bloco, para que a neve não cubra a entrada de ar as ventilacoes da saia de ar.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento esta指示a originala obstrução do filtró e subsequente avaria do Sistema. Consulte o revendedor autorizzato.

INSPECAO

• Inspecciona a intervalos regulares a unidade, fioe externo e cablagem do Campo para assegurar o melhor desempenho da unidade. O revendedor autorizao devera efectuar esta manutencao.
• Limpe qualquer obstruao que se encontra na entra de ar e nas aberturas de ventilacao de saida do ar da unidade em mono bloco.

PARAPREPARAR A UNIDADE PARA UM PERIODO DE INACTIVADE PROLONGADO

• Não desluea a alimentacao. A desactivacao da alimentacao interrorme o functiimento da bomba de agua automatica e provocar o encravamento da mesma.

CRITÉRIOS SEM MANUTENÇAO

DESLIGUE A ALIMENTACION e consulte em seguida um revendedor autorizzato nas segunte condições:

• Ruido anomal durante o funciona.
• Água/partículas estranhas entrada no controlo remoto.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fi o distribuidor de corrente aquece de forma anomal.

RESOLUÇÃO DE PROBLEMAS

Os seguiñtes sintomas não indicam uma avaria do aparelho.

SINICOMASINTOMA CAUS	CAUSA
Som de fl uxo durante oestrutura.	• Fluxo do liquido de refrigeracao no interior da unidade.
Oestrutura é atrasado durante osminutes antes a reprogramacao.	• O atraso é um mecanismo de protecao do compressor da unidade.
A unidade em mono bloco produzágua/vapor.	• Existe condensacao ou evaporacao nos tubos.
A unidade em mono bloco emite vapor durante o modo Aquecimento.	• Isto deve-se a operacao disconcertelar no permutador de calor.
A unidade em mono bloco não funcaiona.	• quando a temperatura exterior está do limite deestrutura, osystema de bomba de calor entra no controlo de protecao.
Oestrutura do systema Bomba de Calor Ar-Água em (mono bloco) deslugar-se-á.	• Oestrutura do bomba de calor entra no controlo de protecao. O compressor para com a temperatura de entrada de água inferior a 18°C e a alimentacao do aquecedor de reserve liga com a temperatura de entrada deágua inferior a 23°C.
Difiuldade do systema para aquecer.	• quando oestrutura funciona juntamente com oestrutura do pavimento ou com o aquecedor de pailen em simultâneo, pode having casos em que a temperatura da agua morna baixe mais e fazer com que oestrutura do pavimento ou do aquecedor de pailen sera fraco.
	• quando a temperatura do ar exterior é baixa, pode ser dificil aquecer.
	• Àneve está a bloquear a saída de descarga ou a admissão de entrada da unidade em mono bloco.
	• quando a temperatura de saída da água é baixa, pode ser dificil aquecer.
Oestrutura não consugue aquecer instantanamente.	• Devido à natureza do systema de bomba de calor, pode levar algo tempo a aquecer a água se a unidade está a começar fria.
O aquecedor de reserva liga (ON) automaticamente quando não está Activado.	• A ligação (ON) do aquecedor de reserva é uma proteção do permutador de calor da unidade inferior.
A operação inicia automaticamente mesmo sem o Temporizador LIGADO.	• O temporizador de esterilização foi configurado.

Verifique o seguintes antes dePEDR assistencia.

SINTOMA	VERIFICAR
O aquecimento não está a functionar eficazmente.	Confi gure a temperatura correctamente.A valvula do aquecedor do paine está fechada.Limpe qualquer obstruição que se encontrar na entrada de ar e nas aberturas de ventilação de saída do ar da unidade em mono bloco.
Ruido durante o funciona.	Verifi car se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.
A unidade não funciona.	Verifi que se o disjuntor disparou.
O LED da operação não se acende ou o visor do controlo remoto está branco.	A fonte de alimentação está desligada ou houve falha de corrente.

O LED da operação fisca e aparece um Código de errno no visor do controlo remoto.

• Desligue a unidade e indique o documento deerro ao revendedor autorizzato.
• O funciona do temporizador é cancelado quando ocorre umerro.

Botão de Modelo Aquecedor Forçado

FORCE

• Em caso de falha no Sistema de bomba de calor de ar para agua em (mono bloco), o aquecedor deresherva pode ser uso para aquecer a agua quente. Prima FORCE para activar o aquecedor de reserve.
• Prima OPPON para parar o funciona do aquecedor forcado.
• Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Zac euxapiotoue yia tny ayopa evoc Ppoiovtoc Panasonic

INNAKAZINAKAZ

HEPLEXOMENON

NEPIEXOMEN

ПОФУАЕΙS AΦΑΑΕΙΑΣ

58~59

THAEXEPIIPTHPIO

60~63

MONAΔA MONOBLOCK

64

ANTIMETΩΠIeH

ПЮВАМATДN

65

IIAHPOΦOPIEΣ

74~76

CHIMESTO片

ZHMEIΩ∑H

OIEKovcE autov Tov oyno Eiva
mvo yia EEgnyonkai mtopei va
biapepov anio tv npayatikn
movala. Ytkeivrae aalayec
bixwpioeidoinyiaeavotki
Beltiown.

ZYNOHKEX AEILGYPTIAZ

ΣYNNO

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes simulos nos produits, embalagens e documents significam que os produits electricos e electrónicos usados nao podem ser misturados com os resíduos urbanos.

Para o tratamento apropriad, recupera e reciclagem de produits velhos e baterias usadas, solicitamos que os colque em pontos de recolha proprios, de acordo com a Legislação Nacional e com as Direcitases Europeas 2002/96/EC e 2006/66/EC.

A eliminação correcta这是我 do um tratamento Incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produits velhos e baterias, por favor, contacte as autoridades locais responsaveis pela recolha de resíduos ou o punto de vendha ond o produits foi adquirido.

De acordo com alegislcao nacionl, podem ser aplicadas multas case sera feita a eliminaao incorrcta destes residulos.

Para Utilizadores Não Particulars da União Europeia

Se pretender eliminar equipamentos eletricos e electronicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informacoes.

[Informação sobre a eliminação noutros paises fora da União Europeia]

Estes simulos são validos, apenas, na Uniao Europeia. Se pretender eliminar este produit contacte, por favor, as autoridades locais responsaveis pela recolha de resíduos ou o punto de vendalonde o produits foi adquirido e Solicite informacao sobre o método de eliminação correto.

PAnpOopiec yia touc XpnoTeC navw otn SuAloyn kai Anoppiyn PAnoi EoTIAou

Autn n onuavon n avw ota npoiovta otis ouokueaoie kai/ntota uovodutikéyypapa utoobnawvei TWC t e V aoy w nektpika kai nektpovika npoiovtka oi mtatapie dev tha pente i va avaiyuvovta ie Koiva oikia ka atoppipata.

Ppokieevou vipayuatooinBey n kataaannn eTepyaovia, katepyoia kai avakukwon naivv Eapntuawkai xpoioutnoivewv mntapapiuv npakaalouve va ta eapepete o avaloya onueia ppioulloyng oupwva e tvv voopoeia tns wpaos cakai tic odnyies 2002/96/EK kai 2006/66/EK.

Meow tns wotng antoppiuws autw twv tpioovw kai mtapwiou vuaiaalte oTo va diaawtoov troutipoi tropoi kai paaubavete evexoeves apvntikcs etttiwaeic via tvn avpwtivn uyeia kai to tpeiaalov oi otioec oe aaan tepittwn th a npopoouav va tpokuyouv ato tnv akataaann diaxieipon ano3

Ia Tepiaoootepe c nnpopopiec oxetik a Te Nv ouauyn kai avakukwon tauiuv eapntmuw kai tataipu w npakaouve aateuovteite otis totikcs apxcs, oTnv yevikn utnpesia attoaotna Twnanos ato otou ayopaoge Ta oukykpiive iD.

Piooata kai kupwaeic mnpovv va emiBnOouv yia tvv laov aoeyn anoppyn autow twv atnoBnTwv oupwva e Tnv vooeota nss wpaocac.

Tia eTIxieipnauKIOCS xnoTeC otN Evupwtaikn Evwn

Eav EiHueite va atoppipieTe nAeKtiko n AeKtpoviko EgoTIAO p TapaKaIauoue va ETTKOIVWvNaeTe e ToV TTaNTn TpounTheut yia TepioToTepeC TnpopopieC.
