MANUAL DE UTILIZADOR POWX0479 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................ 5

• 5.5 Assistência técnica p. 6
• 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO p. 6
• 6.1 Ligação elétrica p. 6
• 7 MONTAGEM p. 6

7.1 Antes da primeira operação .................................................................................. 6

8.3 Ajustar a velocidade de rotação (Fig. 7) ............................................................... 8

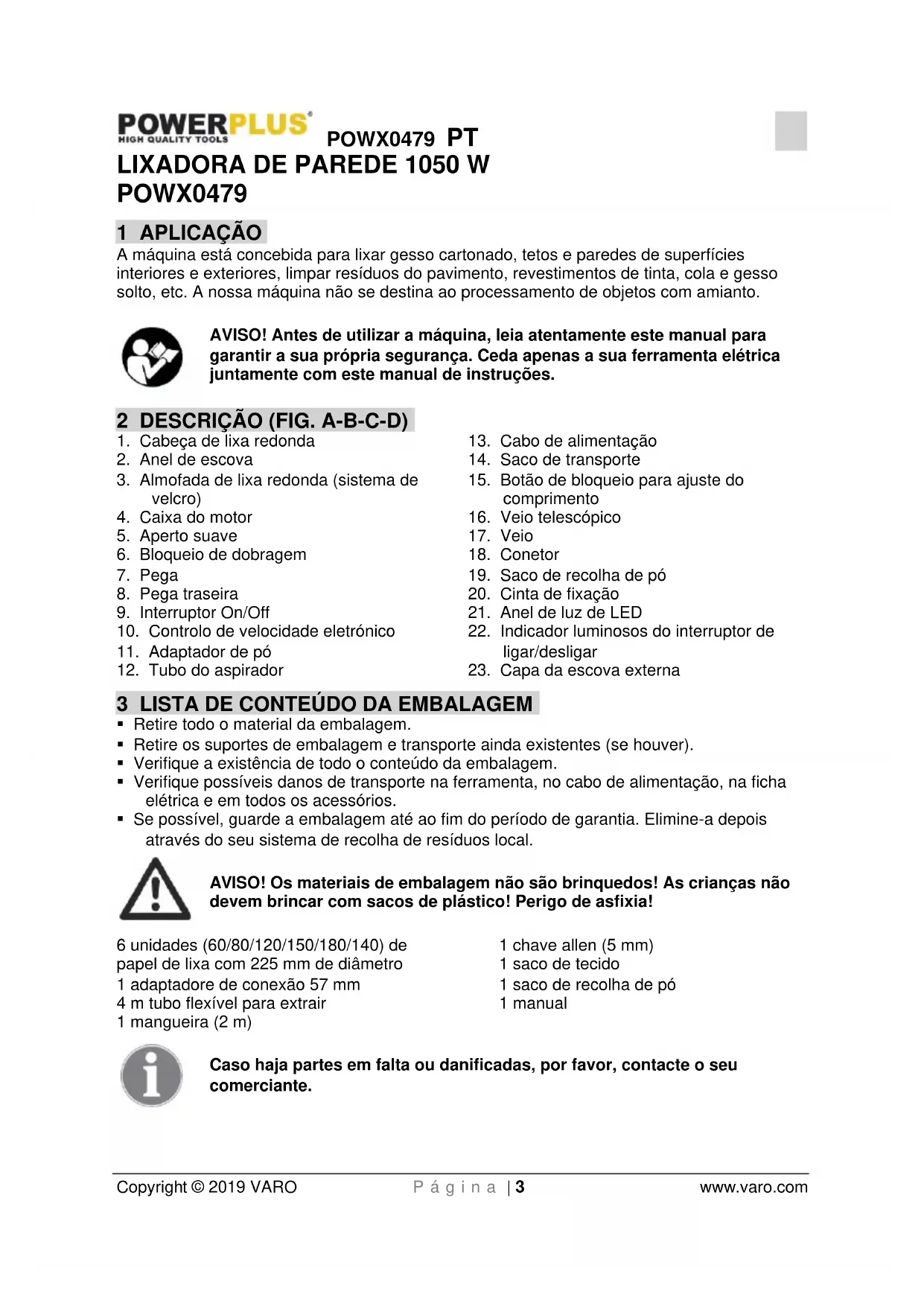

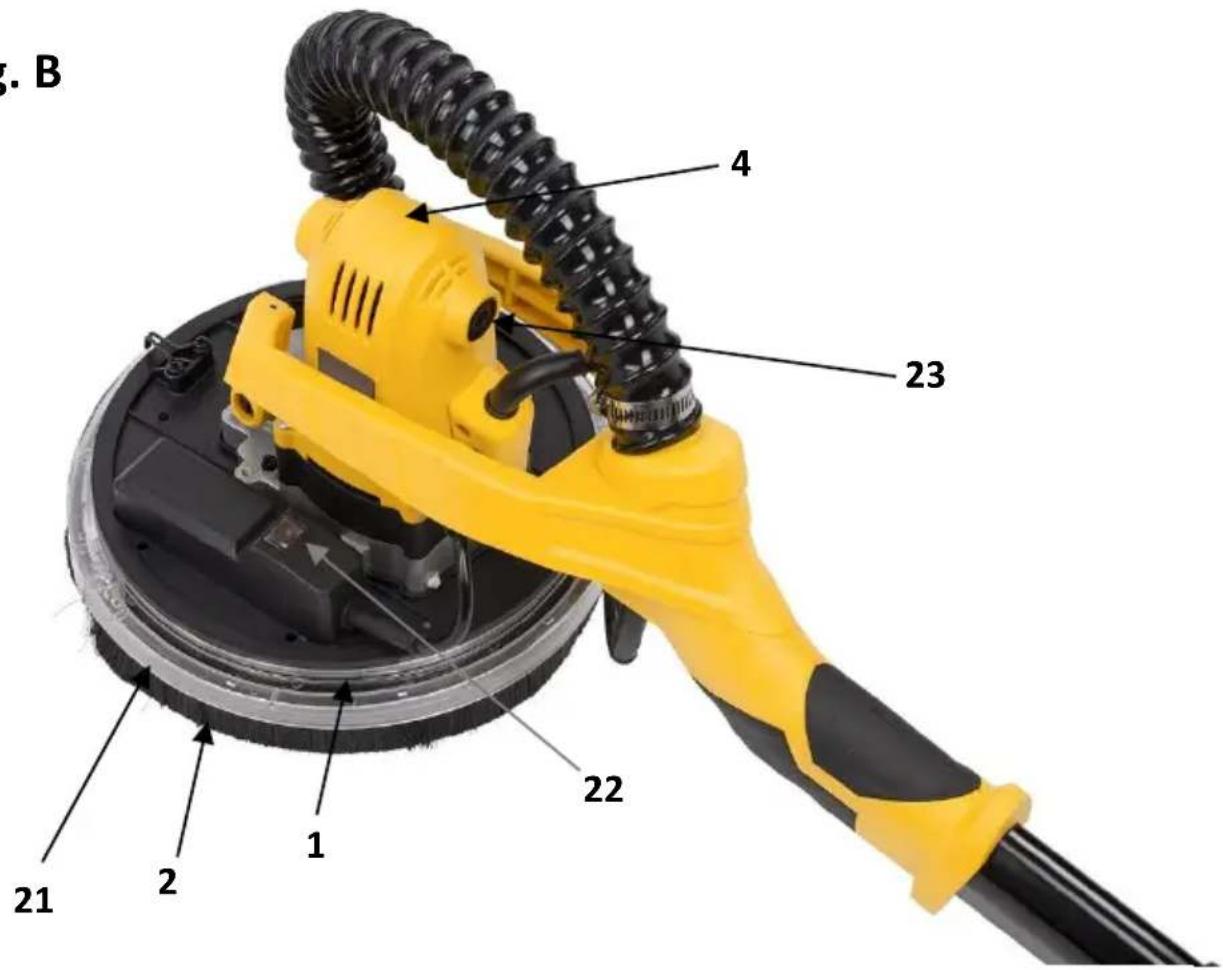

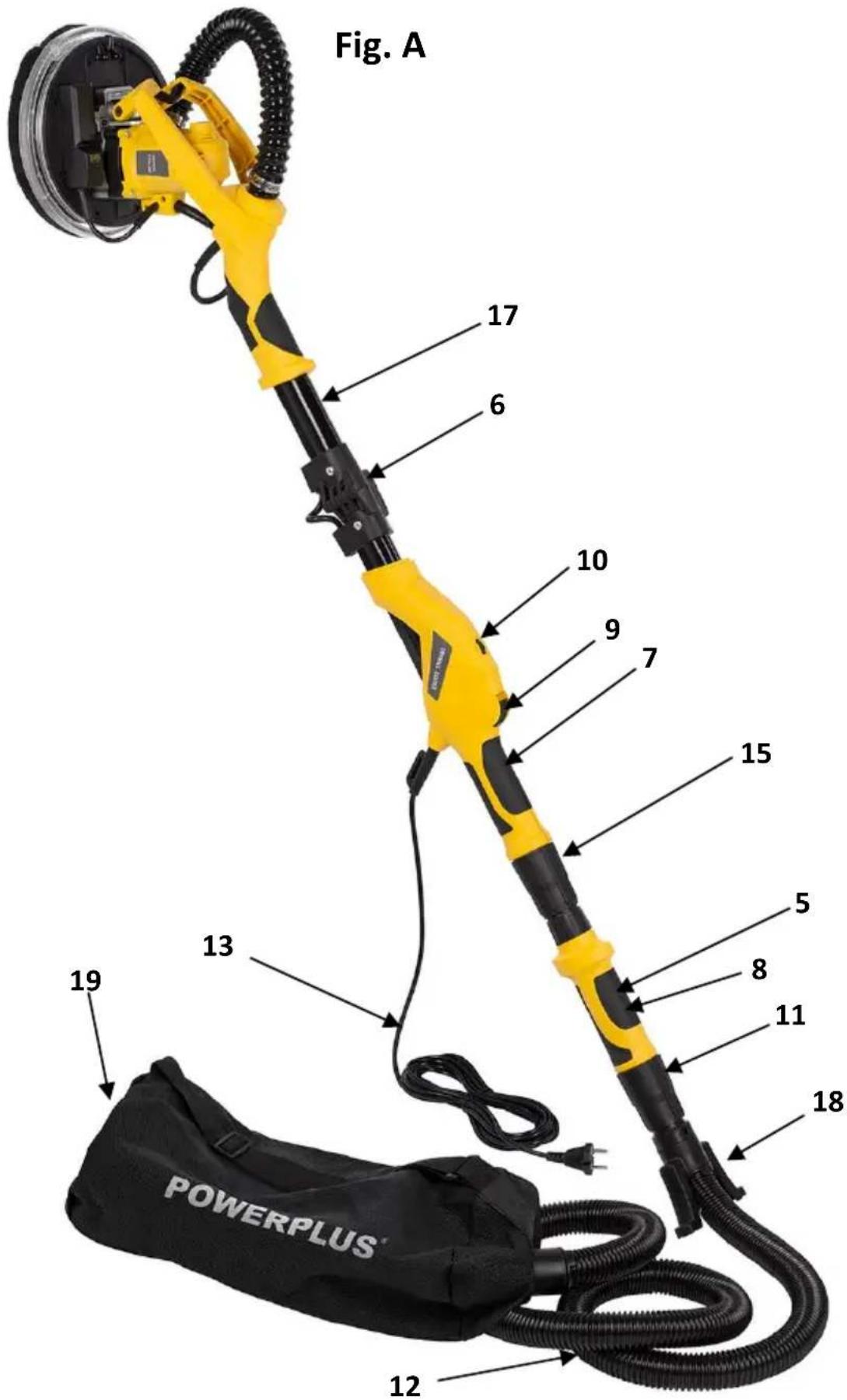

POWX0479 1 APLICAÇÃO A máquina está concebida para lixar gesso cartonado, tetos e paredes de superfícies interiores e exteriores, limpar resíduos do pavimento, revestimentos de tinta, cola e gesso solto, etc. A nossa máquina não se destina ao processamento de objetos com amianto. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A-B-C-D)

6. Bloqueio de dobragem

13. Cabo de alimentação

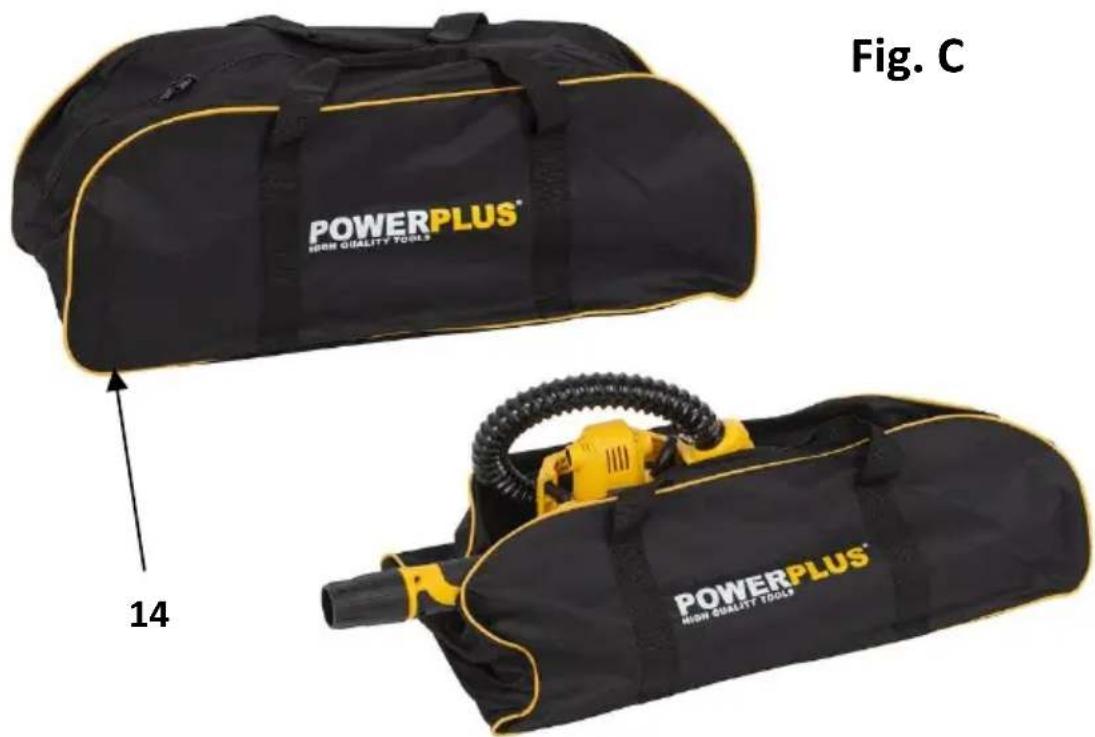

14. Saco de transporte

15. Botão de bloqueio para ajuste do

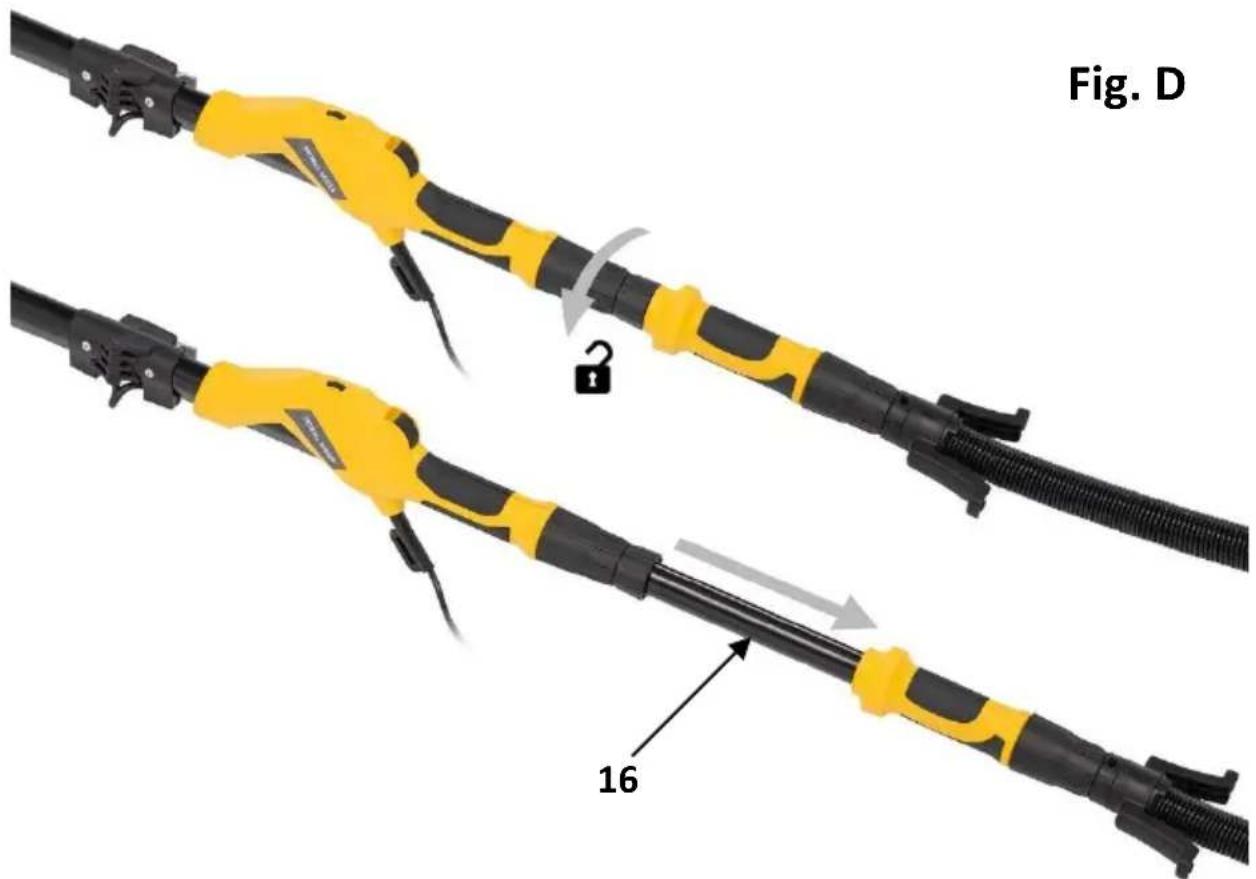

16. Veio telescópico

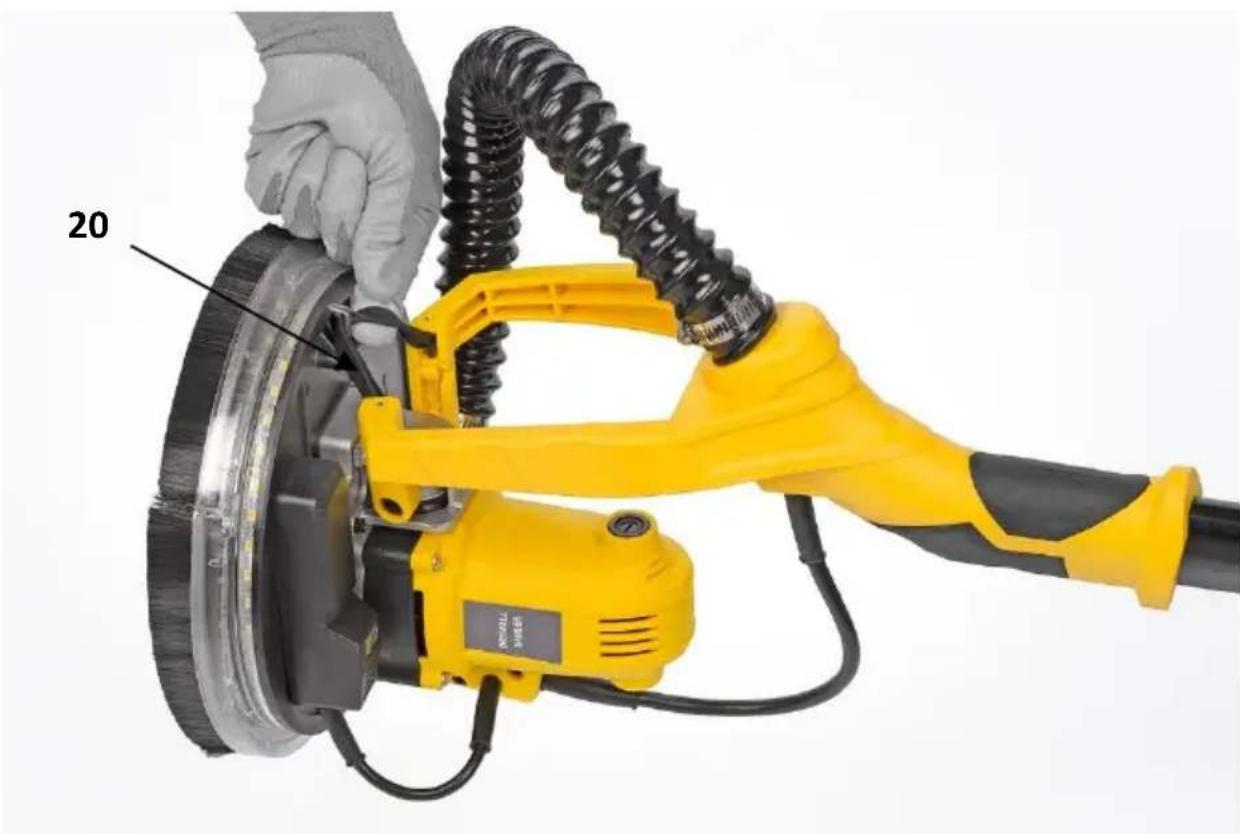

20. Cinta de fixação

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 6 unidades (60/80/120/150/180/140) de papel de lixa com 225 mm de diâmetro 1 adaptadore de conexão 57 mm 4 m tubo flexível para extrair 1 chave allen (5 mm) 1 saco de tecido 1 saco de recolha de pó 1 manual 1 mangueira (2 m) Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX0479 PT Copyright © 2019 VARO P á g i n a | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use luvas de proteção.

Leia cuidadosamente as instruções antes da utilização.

Use proteção ocular.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Use uma mascara contra o pó quando houver formação de pó.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.POWX0479 PT Copyright © 2019 VARO P á g i n a | 5 www.varo.com

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.POWX0479 PT Copyright © 2019 VARO P á g i n a | 6 www.varo.com

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO

• Mantenha sempre as suas mãos afastadas da área da cabeça rotativa da lixadora.

• O lixamento de tintas à base de chumbo é extremamente tóxico e não é recomendado. Apenas permita que profissionais com formação e equipamento especial executem esta tarefa.

• Mantenha sempre o apoio e balanço adequados. Não opere muito afastado. Use plataformas adequadas.

• Use sempre equipamento de segurança adequado durante o funcionamento.

• Importante: após concluir o lixamento, desligue o interruptor e aguarde até que a cabeça de deslizamento da lixadora fique totalmente imobilizada antes de pousar a ferramenta.

• Nunca opere a ferramenta numa área com sólidos, líquidos ou gases inflamáveis. Faíscas do comutador/escovas de carvão podem provocar um fogo ou explosão.

• Existem determinadas aplicações para as quais esta ferramenta foi concebida. O fabricante recomenda vivamente que esta ferramenta não seja modificada e/ou usada para qualquer aplicação distinta daquela para que foi concebida.

• Use sempre a máquina com ambas as mãos. Perda de controlo pode provocar ferimentos pessoais.

• Mantenha o cabo de alimentação afastado da área de trabalho da máquina. Mantenha sempre o cabo atrás de si.

• Desligue imediatamente a máquina se ocorrerem vibrações estranhas ou outras avarias. Verifique a máquina para descobrir a causa.

• A poeira produzida durante o trabalho com esta ferramenta pode ser prejudicial à saúde. Use um sistema de absorção de poeiras, use uma máscara de proteção antipoeiras adequada e remova a poeira depositada com um aspirador.

6.1 Ligação elétrica

A tensão da rede deve estar em conformidade com a tensão indicada na placa de características da ferramenta. Em nenhuma circunstância deve usar a ferramenta com o cabo de corrente danificado. Um cabo danificado deve ser imediatamente substituído por um Centro de Serviço ao Cliente autorizado. Não tente reparar o cabo danificado. A utilização de cabos de alimentação danificados pode provocar um choque elétrico. 7 MONTAGEM Antes de instalar, reparar ou executar trabalhos de manutenção no aparelho deve desligar sempre o interruptor de operação e retirar a ficha da tomada!

7.1 Antes da primeira operação

• Verifique se a frequência nominal da tomada corresponde aos detalhes da placa de características.

• Antes de usar a ferramenta, leia cuidadosamente o livro de instruções.POWX0479 PT Copyright © 2019 VARO P á g i n a | 7 www.varo.com

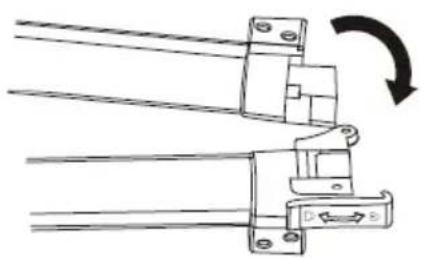

7.2 Veio (17) (Fig. 1)

Dobre para unir a parte traseira e a parte dianteira (Fig. 1-1). Empurre o bloqueio de dobragem (9) para a posição correta e mantenha a ponta adjacente à pega (Fig. 1-2), de seguida prima o bloqueio de dobragem (9) em direção à pega até ao fim. (Fig. 1-3) Desdobre a pega puxando o bloqueio de dobragem para o interior.

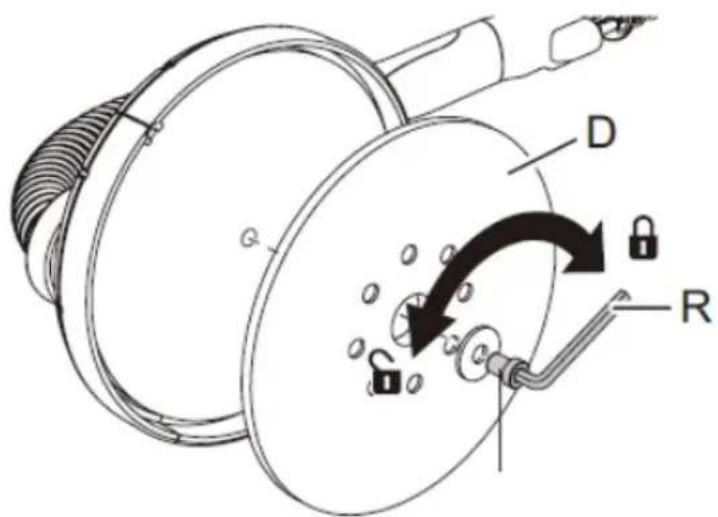

• Instale a nova almofada de lixa apertando o parafuso. Atenção: instale apenas a almofada de lixa especificada na máquina. Para assegurar um ótimo desempenho, a máquina deve funcionar a uma velocidade ligeiramente reduzida por vários minutos para ajustar perfeitamente a almofada abrasiva à superfície de vedação. Durante este processo irão sair partículas de espuma branca da cabeça de lixa. No entanto, isto não irá danificar a máquina.

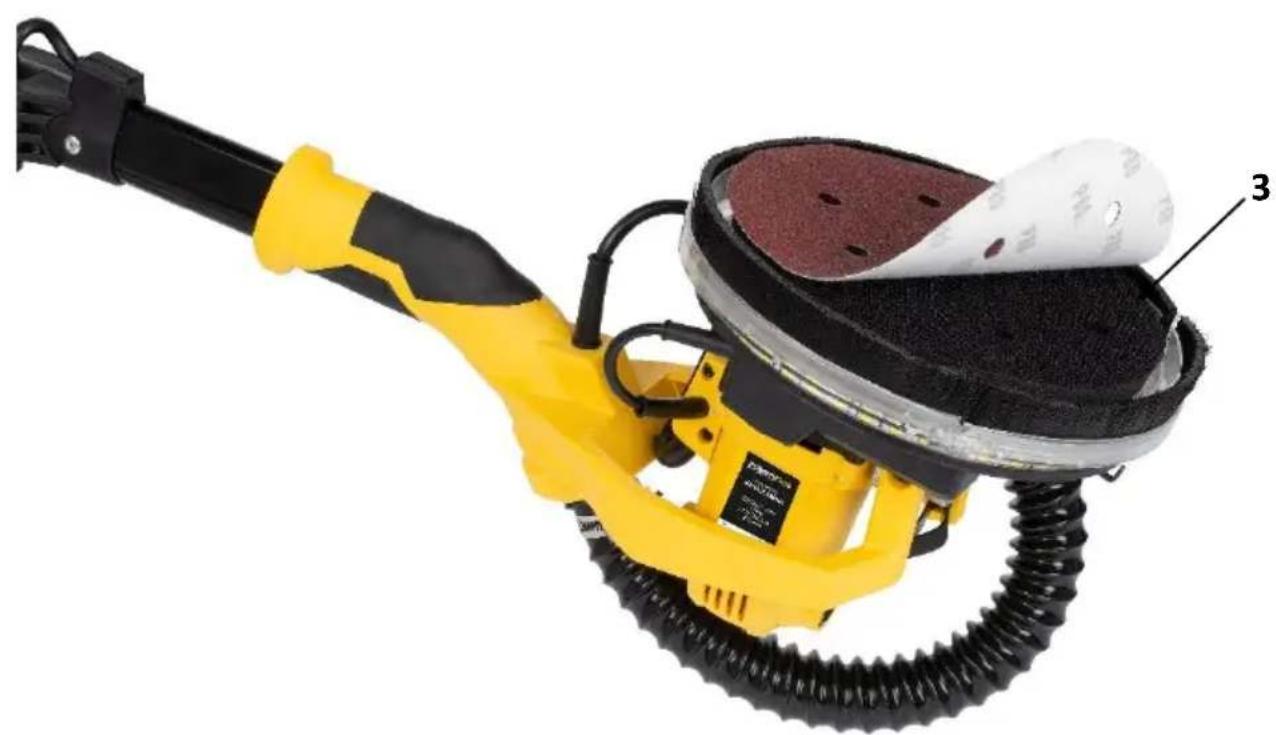

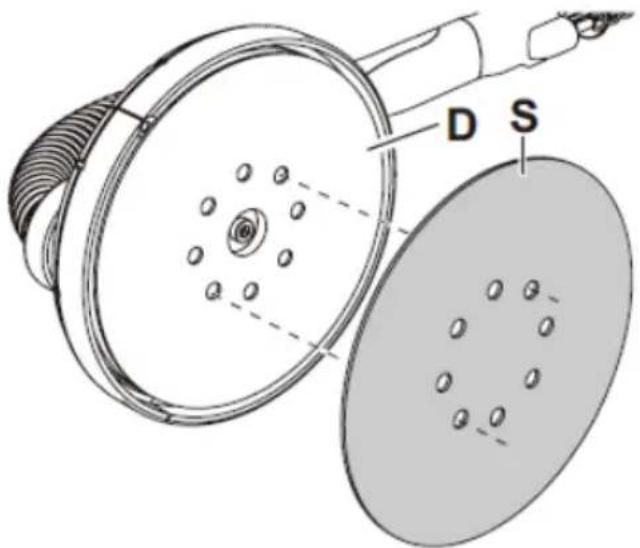

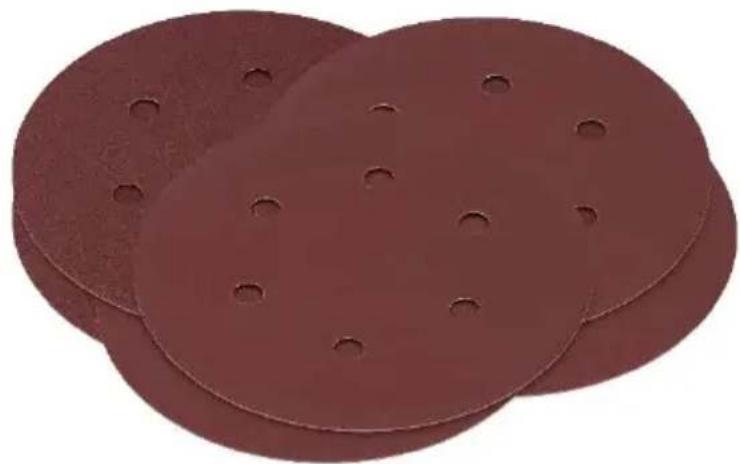

7.4 Instalar e mudar as ferramentas de lixa (Fig. 3)

• Coloque a ferramenta de lixa no centro do disco de lixa e pressione. Os orifícios na ferramenta de lixa têm de estar alinhados com os orifícios de extração na almofada de lixa.

7.5.1 Velocidade ajustável

Ajuste a velocidade rodando a roda de velocidade, o utilizador pode escolher diferentes velocidades para as diferentes superfícies de lixa.

7.5.2 Controlo de velocidade constante

Mantenha a máquina a funcionar à mesma velocidade, como selecionado. Não sobrecarregue por pressão excessiva.

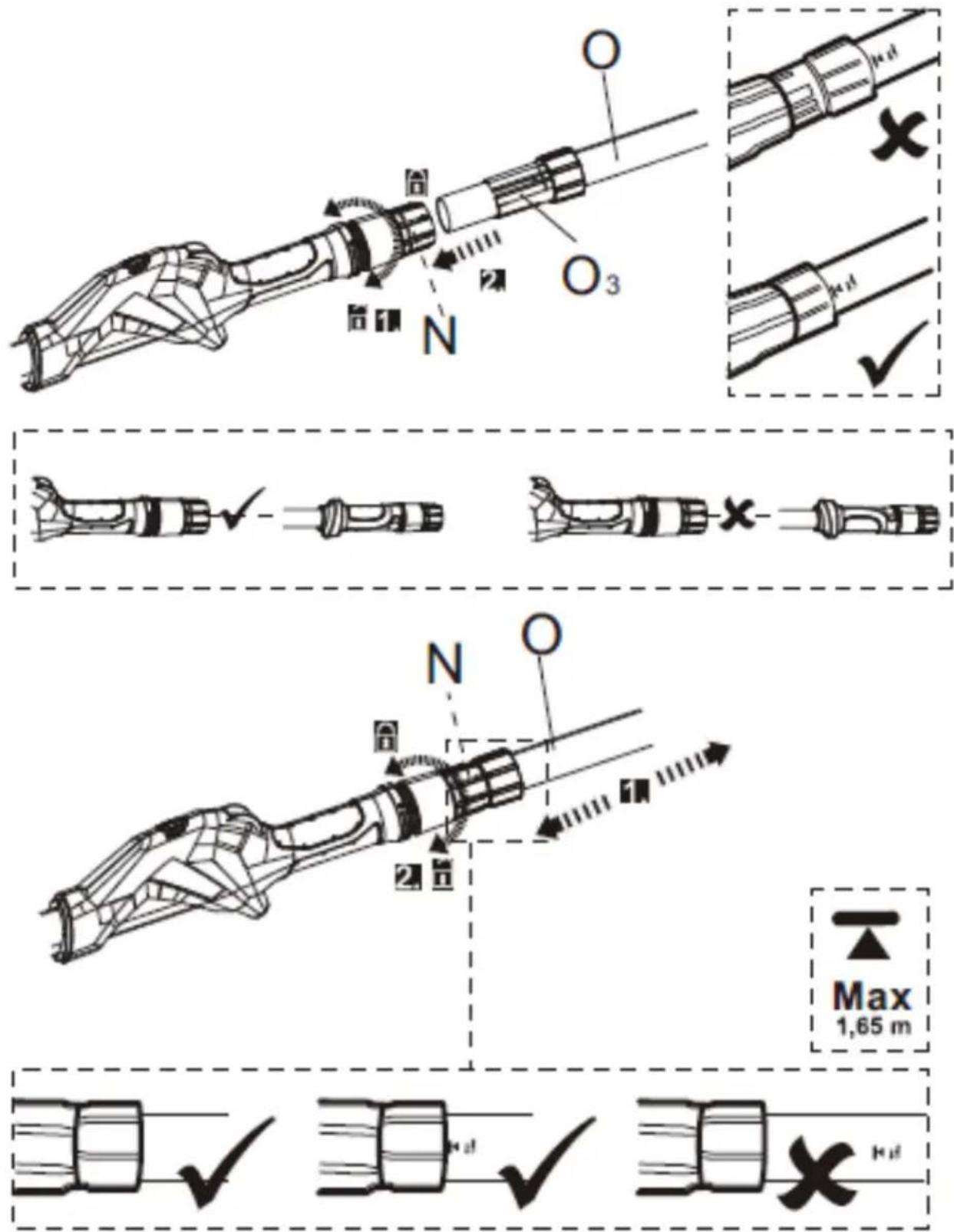

7.6 Eixo de extensão (Fig. 4)

• Use o eixo de extensão (O) de acordo com a operação pretendida para uma superfície de trabalho superior

• Desaperte a manga da saída de extração de poeiras (N) do eixo superior (J). Não remova a manga da saída.

• Alinhe a alavanca traseira (O1) com a alavanca principal e insira a manga (O3) no eixo de extensão (O) da saída (N) com um movimento de torção até parar.

• Ajuste o comprimento do eixo de extensão (O), se for necessário. Preste atenção à marca “máx. 1,65 m” no eixo de extensão. Aperte a manga (N) depois de proceder à montagem/ajuste do eixo de extensão.

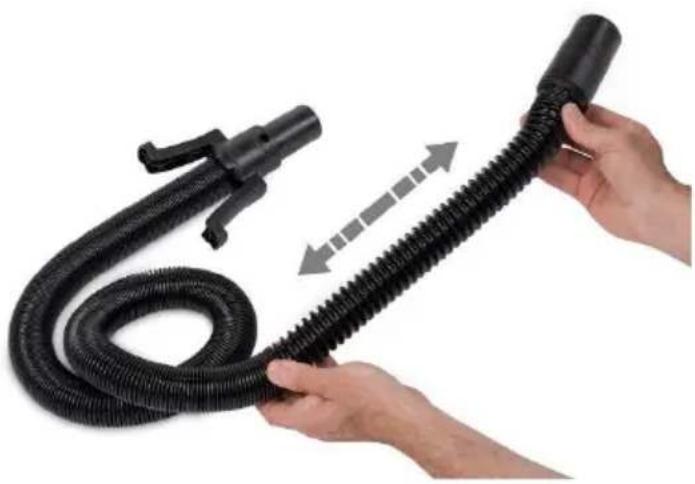

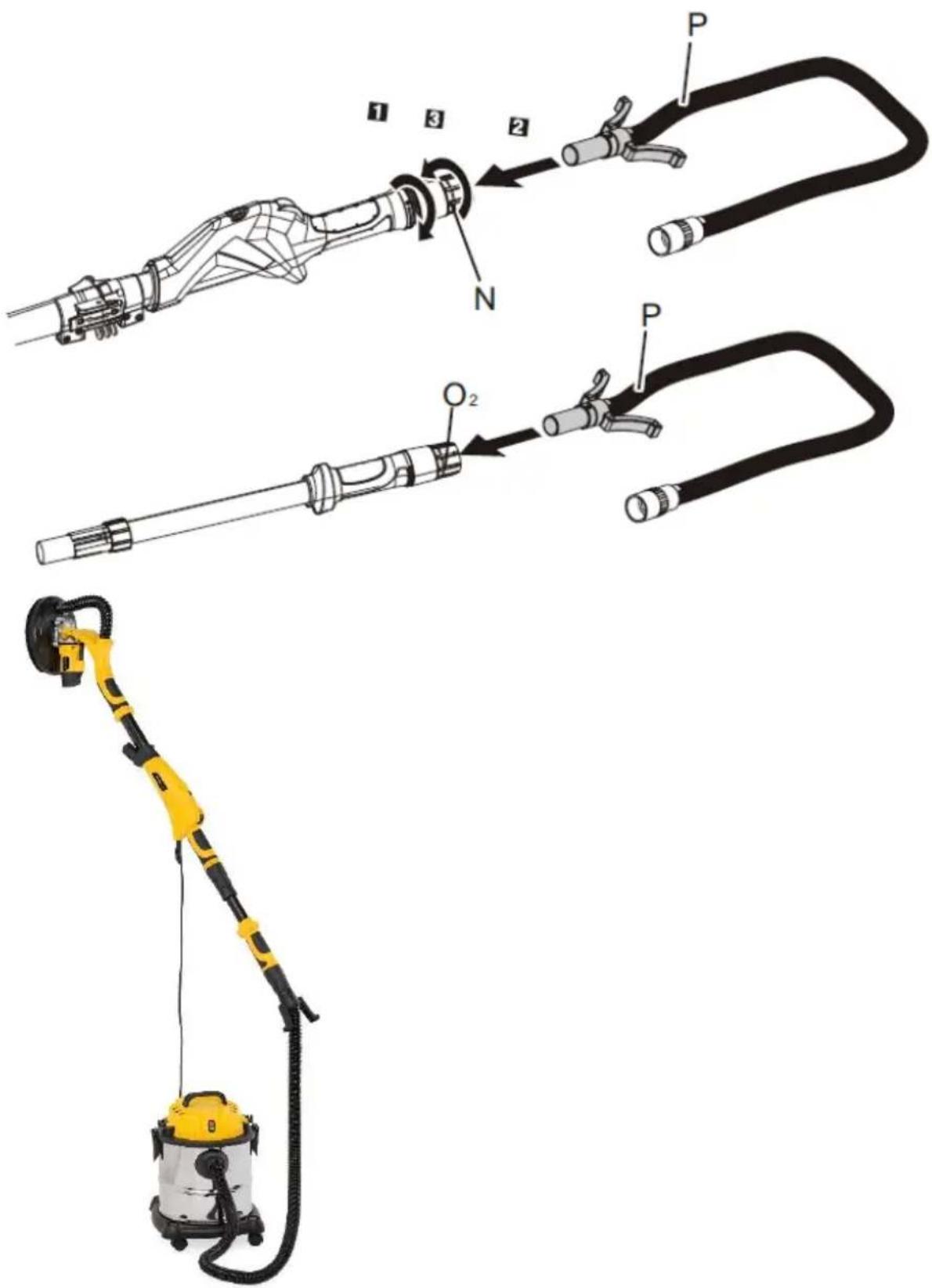

7.7 Sucção de poeiras (Fig. 5)

• Desaperte o manípulo de bloqueio para efeitos de ajuste de comprimento (N) girando-o na direção do símbolo de desbloqueio na alavanca de ferramenta.

• Insira o tubo de vácuo (P) na extremidade do manípulo de ferramenta conforme ilustrado.

• Aperte o manípulo de bloqueio para ajuste de comprimento (N) virando-o na direção do símbolo de bloqueio no manípulo de ferramenta.POWX0479 PT Copyright © 2019 VARO P á g i n a | 8 www.varo.com

• Ligue o tubo de vácuo com o adaptador de Ø 47 mm diretamente a um dispositivo de limpeza a vácuo industrial (retire primeiro o dispositivo de limpeza a vácuo).

• Pode ainda ligar o tubo de vácuo com um dos 2 adaptadores a um dispositivo de limpeza a vácuo industrial sem remover o respetivo tubo.

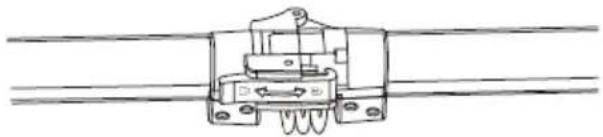

7.8 Controlo padrão/fluxo de ar de ferramenta (Fig. 6)

• O manípulo de ferramenta (P1) evita que o tubo seja alvo de danos ao colocar a ferramenta de lado durante os intervalos.

• Controle o fluxo de ar ao fazer deslizar o anel de ajuste de alimentação de sucção (P3) sobre a abertura no conector de ferramenta (P2).

• A alimentação de vácuo encontra-se no mais baixo nível quando a abertura se encontra totalmente visível. AVISO: A não utilização de saco de poeiras aprovado no seu aspirador aumentar o nível de poeiras no ar na área de trabalho. A exposição prolongada a tais poeiras pode provocar problemas respiratórios. 8 FUNCIONAMENTO Segure sempre a lixadora de parede com ambas as mãos! Mantenha as suas mãos afastadas da cabeça de lixa. Caso contrário, a sua mão pode ficar presa, pois a cabeça de lixa oscila em direções diferentes.

• Ajuste a ferramenta elétrica para o comprimento desejado

• Ligue o sistema de extração de pó

• Prima a lixadora de parede ligeiramente contra a superfície de trabalho (a pressão deve ser a suficiente para garantir que a cabeça de lixa está nivelada com a superfície de trabalho.)

8.1 Iniciar e parar a ferramenta

Certifique-se que a tensão do circuito de corrente é a mesma que a indicada na placa de características da máquina e que o interruptor (9) está em “OFF" antes de ligar a ferramenta ao circuito de corrente.

8.2 Ligar e desligar a máquina

Ligar/Desligar a lixadora de parede pelo interruptor

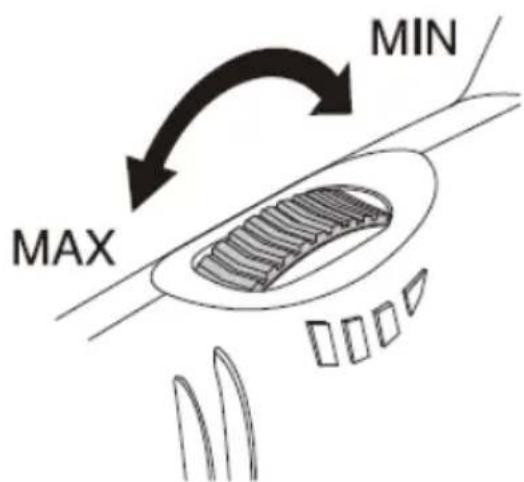

8.3 Ajustar a velocidade de rotação (Fig. 7)

A velocidade da máquina é variável para se adequar a diferentes tarefas. Pode ser ajustada de 600 min

usando uma roda de comando (10). Rode-a no sentido anti- horário para aumentar a velocidade e no sentido horário para reduzir a velocidade. Geralmente, deverá usar a velocidade mais alta para remoção rápida de material e a velocidade mais baixa para um controlo mais preciso.

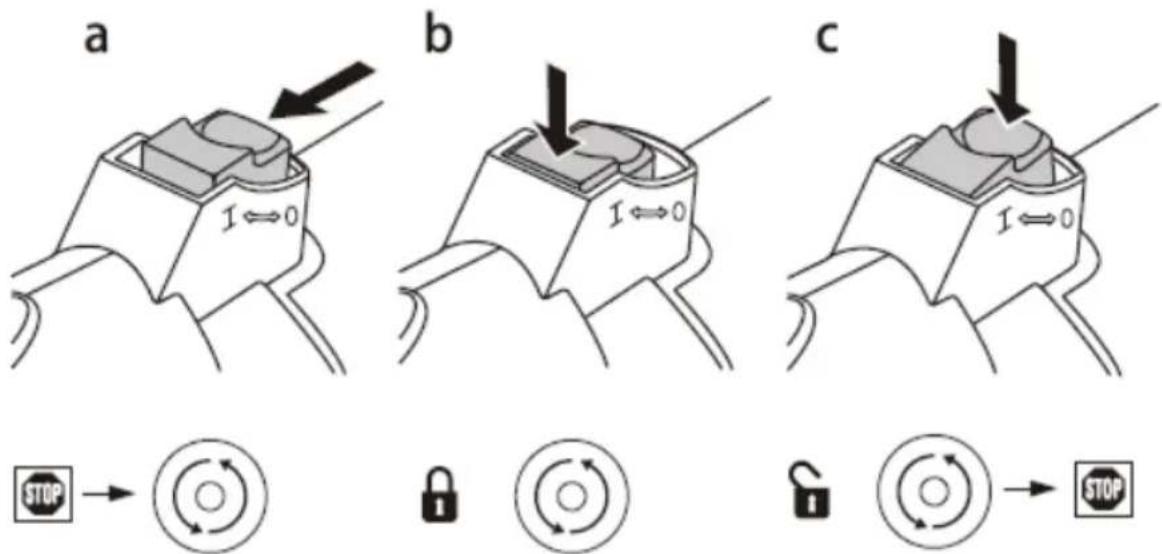

8.4 Velocidade constante (Fig. 8)

Manter o aparelho a funcionar com a mesma velocidade selecionada. Não sobrecarregar pela pressão excessiva.POWX0479 PT Copyright © 2019 VARO P á g i n a | 9 www.varo.com

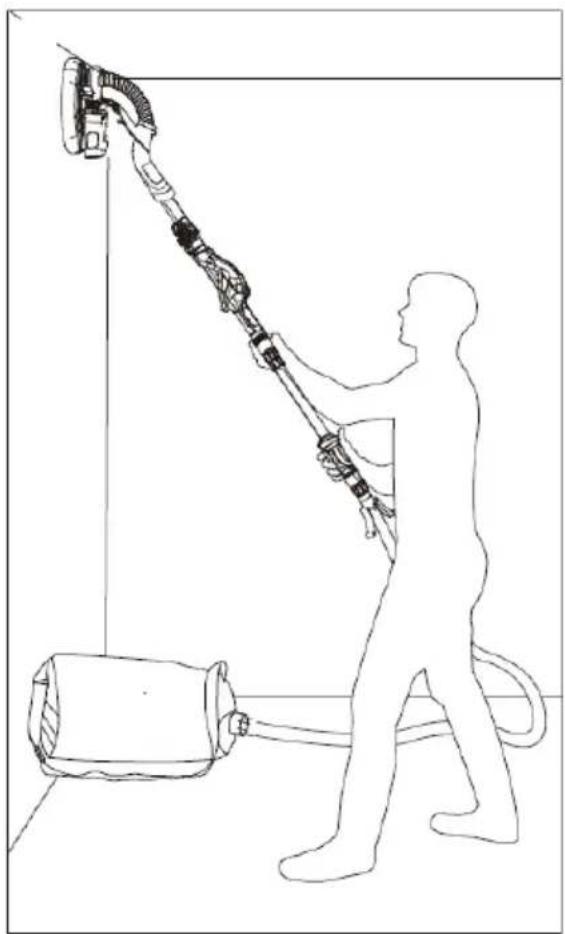

9 OPERAÇÕES DE LIXAMENTO

Uma vez preparados a máquina e o aspirador e todas as medidas de segurança e equipamento estiverem preparados, comece por ligar o aspirador e de seguida a máquina. (Se estiver a usar um aspirador com comutação integrada, então ligue apenas a máquina).

9.1 Cabeça de lixa redonda (Fig. 9)

• Comece a lixar e cuidadosamente aproxime-se da superfície de trabalho tão suavemente quanto possível - apenas o suficiente para manter a cabeça de lixamento plana contra a superfície.

• O ponto de articulação na cabeça de lixamento permite que o disco de lixa siga o contorno da superfície de trabalho.

• A melhor técnica é usar varrimentos sobrepostos e manter a cabeça em constante movimento. Nunca pare muito tempo numa determinada área, caso contrário ficarão marcas em remoinho. Com experiência será muito fácil obter excelentes resultados.

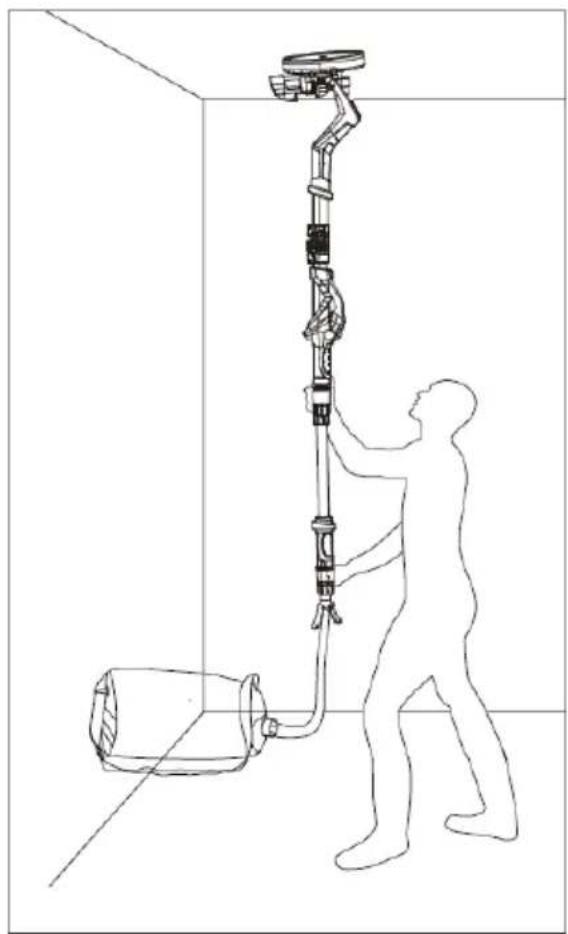

9.2 Polir o teto (Fig. 10)

Colocar a cinta de borracha no gancho para fixar a cabeça. Manter a almofada de lixa e a pega na vertical e manter a almofada de lixa e o teto no mesmo nível. Depois pode utilizar o aparelho para lixar o teto. NOTA: Certifique-se que a lixa que está a usar é adequada à tarefa. A utilização de papel de brita demasiado granulado pode remover material muito rapidamente para poder controlar. Por sua vez o papel de brita demasiado fina pode bloquear muito frequentemente e não moldar a superfície. CUIDADO: Tenha atenção para evitar pontas afiadas e pregos, etc. Isto rasgará o papel de lixa e provavelmente danificará também a esponja.

10 LIMPEZA E MANUTENÇÃO

10.1 Mantenha a ferramenta limpa

Limpe periodicamente todas as passagens com ar seco comprimido. Todas as peças de plástico devem ser limpas com um pano suave húmido. NUNCA use solventes para limpar peças de plástico. Podem facilmente dissolver ou danificar o material. Use óculos de proteção quando usar o ar comprimido. Limpe o conector giratório do aspirador pois muita poeira pode impedir que rode livremente.POWX0479 PT Copyright © 2019 VARO P á g i n a | 10 www.varo.com

Modelo n.º POWX0479 Potência nominal 1050 W Frequência nominal 50 Hz Tensão nominal 220-240 V Velocidade de rotação ʘ 600-2600 min

Diâmetro do disco 215 mm Classe de proteção

Comprimento do cabo 4 m Tubo do aspirador 4 m Motor de escovas de carvão Sim Botão de bloqueio Sim Diâmetro de lixa 225 mm Comprimento sem o tubo de extensão 110 cm Comprimento com o tubo de extensão 110-165 cm Controlo de velocidade eletrónico Sim Aperto suave Sim Redução de vibração Sim Sistema de velcro Sim Material de base Alumínio 12 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K= 3) Nível de pressão acústica LpA 93 dB(A) Nível de potência acústica LwA 104 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 4,2 m/s² K = 1,5 m/s²POWX0479 PT Copyright © 2019 VARO P á g i n a | 11 www.varo.com 13 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).POWX0479 PT Copyright © 2019 VARO P á g i n a | 12 www.varo.com 14 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

15 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, designação do aparelho: Lixadora de parede 1050 W Marca: POWERplus Modelo nº.: POWX0479 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN60745-1 : 2009 EN60745-2-3 : 2011 EN55014-1 : 2006 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade Lier, 20/09/2018POWX0479 NO Copyright © 2019 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................ 3
