POE162S - Interruptor Planet - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho POE162S Planet em formato PDF.
| Tipo de produto | Divisor PoE (Power over Ethernet Splitter) Gigabit |
| Modelo | PLANET POE-162S |
| Normas PoE suportadas | IEEE 802.3af / IEEE 802.3at |
| Interface de rede | 1 x RJ-45 STP entrada (PoE + dados), 1 x RJ-45 STP saída dados |
| Conector de saída CC | 1 x conector DC jack |
| Taxa de dados | 10/100/1000 Mbps (Gigabit) |
| Tensão de entrada PoE | 802.3af : 48 V CC ; 802.3at : 52~56 V CC |
| Tensão de saída CC (selecionável via DIP) | 12 V CC / 2 A ou 24 V CC / 1 A |
| Comutação DIP | Seleção de tensão de saída (12V ou 24V) |
| Indicador LED | PoE ativado (verde): indica conexão a um PSE 802.3af/at |
| Dimensões (C x L x A) | 95 x 70 x 25 mm |
| Peso | 111 g |
| Material do gabinete | Plástico |
| Cabo de rede recomendado | Cat. 5/5e/6 UTP, até 100 m |
| Número de dispositivos alimentados | 1 |
| Temperatura de operação | 0 ~ 50 °C |
| Temperatura de armazenamento | -10 ~ 70 °C |
| Umidade | 5 ~ 95 % (sem condensação) |
| Certificações | FCC Classe A, CE |
| Conteúdo da embalagem | Divisor PoE, manual do usuário, cabo UTP 15 cm, 2 cabos de conexão CC |
| Garantia | 2 anos (padrão) |
Perguntas frequentes - POE162S Planet
Perguntas dos utilizadores sobre POE162S Planet
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Interruptor em formato PDF gratuitamente! Encontre o seu manual POE162S - Planet e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POE162S da marca Planet.
MANUAL DE UTILIZADOR POE162S Planet
- Apresentação .... 5-1
- Conteúdos da Embalagem 5-1
- Apresentação do Produto 5-2
- Indicação LED 5-2
- Instalação do Equipamento 5-3
- Especificação do Produto 5-7
Русский

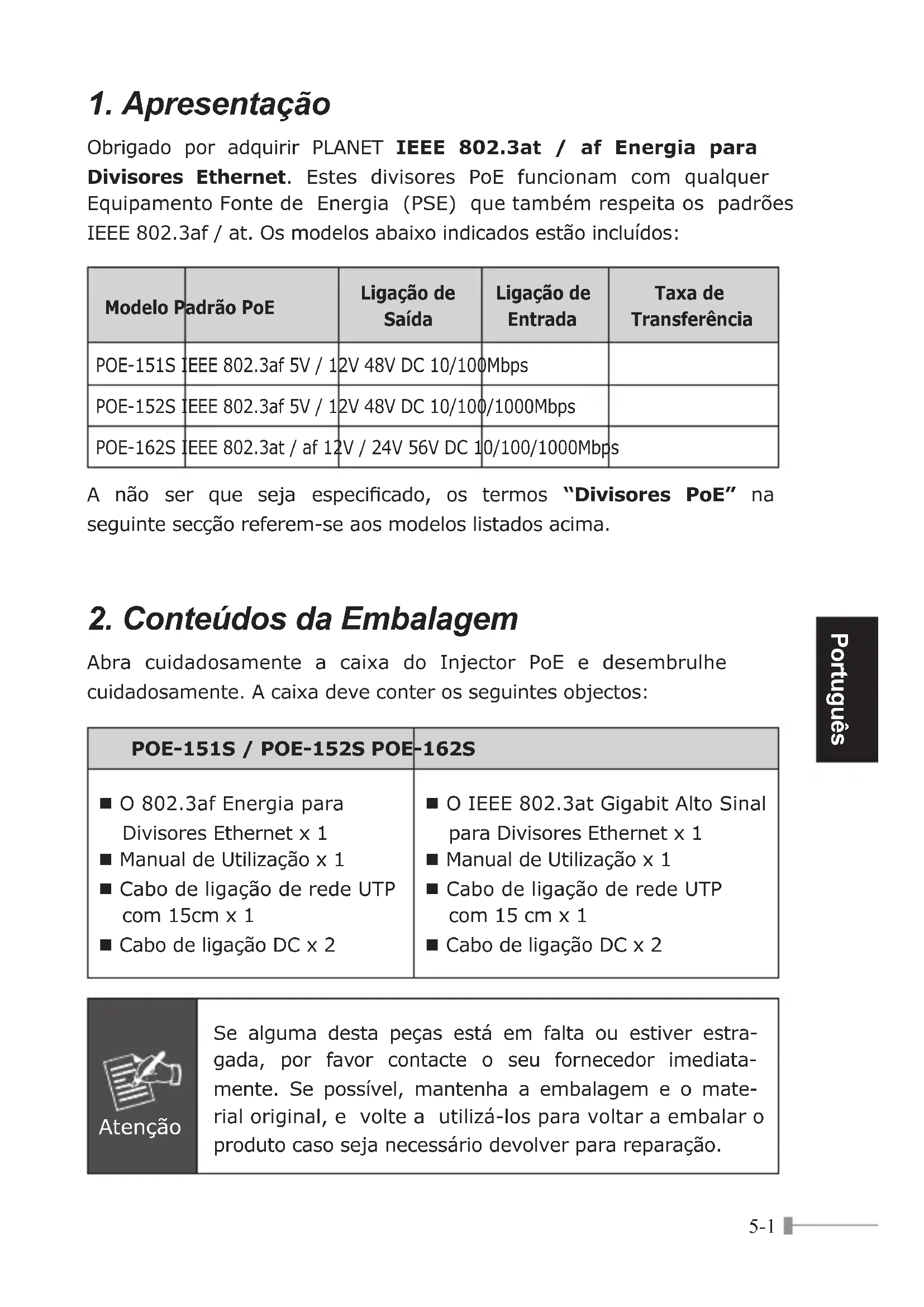

Obrigado por adquirir PLANET IEEE 802.3at / af Energia para Divisores Ethernet. Estes divisores PoE funcionam com qualquer Equipamento Fonte de Energia (PSE) que também respeita os padrões IEEE 802.3af / at. Os modelos abaixo indicados estão incluídos:
| Modelo Padrão PoE | Ligação de Saída | Ligação de Entrada | Taxa de Transferência | |
| POE-151S | IEEE 802.3af 5V / 1 | 2V 48V DC 10/100 | Mbps | |
| POE-152S | IEEE 802.3af 5V / 1 | 2V 48V DC 10/100 | /1000Mbps | |
| POE-162S | IEEE 802.3at / af 12 | V / 24V 56V DC 1 | 0/100/1000Mbps | |
A não ser que seja especificado, os termos “Divisores PoE” na seguinte secção referem-se aos modelos listados acima.
2. Conteúdos da Embalagem
Abra cuidadosamente a caixa do Injector PoE e desembrulhe cuidadosamente. A caixa deve conter os seguintes objectos:
| POE-151S / POE-152S POE-162S | |
| ■ O 802.3af Energia para Divisores Ethernet x 1■ Manual de Utilização x 1■ Cabo de ligação de rede UTP com 15cm x 1■ Cabo de ligação DC x 2 | ■ O IEEE 802.3at Gigabit Alto Sinal para Divisores Ethernet x 1■ Manual de Utilização x 1■ Cabo de ligação de rede UTP com 15 cm x 1■ Cabo de ligação DC x 2 |

Atenção
Se alguma desta peças está em falta ou estiver estragada, por favor contacte o seu fornecedor imediatamente. Se possível, mantenha a embalagem e o material original, e volte a utilizá-los para voltar a embalar o produto caso seja necessário devolver para reparação.
3. Apresentação do Produto
POE-151S / POE-152S

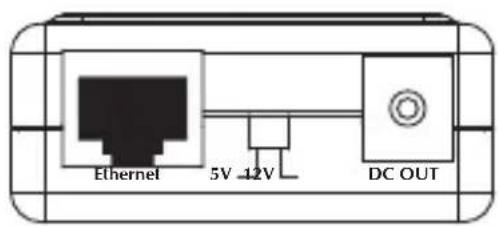

Existem dois dispositivos RJ-45 Twisted-Pair, um indicador LED, uma ligação DC 5V / 2A, 12V / 1A DIP e um conetor de ligação DC.

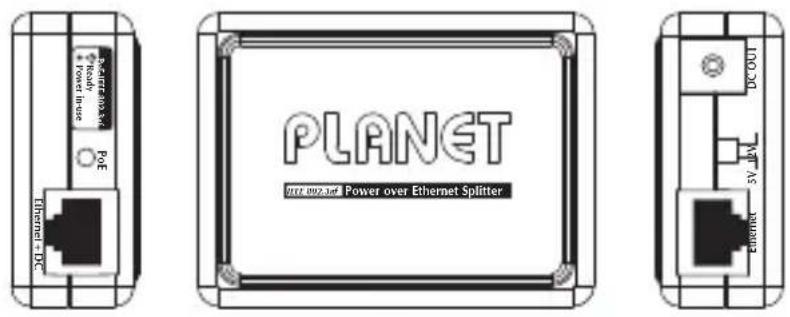

Figura 1: POE-151S / POE-152S
POE-162S
Existem dois dispositivos RJ-45 Twister -Pair, um indicador LED, uma ligação 12V / 2A, 24V / 1A DIP e um cnetor de ligação DC.

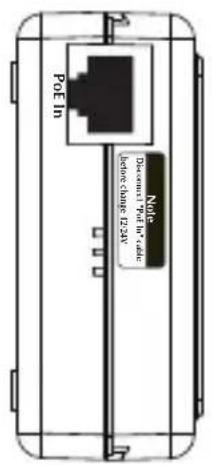

Figura 2: Apresentação do POE-162S
4. Indicação LED
| LED Cor Função | ||
| POELigado | Verde | Luzes que indicam se o aparelho está ligado com o dispositivo IEEE 802.3af / at PSE. |
5. Instalação do Equipamento
Esta secção descreve as características do equipamento para Divisores PoE. Antes de ligar o Divisor PoE a qualquer dispositivo de rede, leia cuidadosamente este capítulo.
5.1 Antes de Instalar

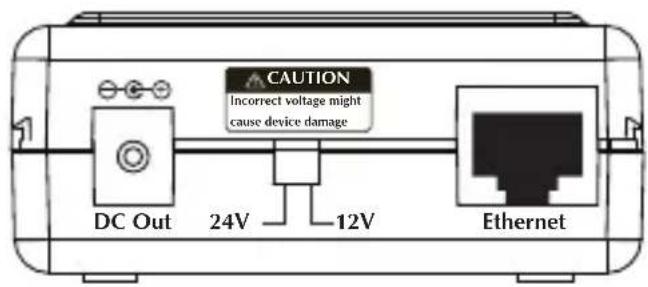

O Divisor PoE PLANET separa a energia de saída e fornece dois tipos de energia DC de saída através do seu comutador DIP e a sua voltage como apresentado abaixo:
| Modelo Comutador DIP para energia DC de saída Modo Padrão | ||
| POE-151S | 5V DC / 2A | 5V DC |
| POE-152S | 12V DC / 1A | |
| POE-162S | 12V DC / 2A | 12V DC |
| 24V DC / 1A | ||
POE-151S / POE-152S POE-162S


O Divisor PoE PLANET e o Injector PoE PLANET (ex. POE-151, POE-152 e o POE-161) podem ser instalados aos pares. Utilize um dispositivo Injector PoE que permite e assegura os padrões IEEE 802.3at ou IEEE 802.3af.
5.2 Instalação do Dispositivo 802.3af/at
O Divisor PoE PLANET também fornece uma alternativa de ligação para os dispositivos que não estejam de acordo com o IEEE 802.3af / 802.3at para que se liquem com um dispositivo de IEEE 802.3af / 802.3at PSE como um Injector de Ethernet ou um Comutador Ethernet, como apresentado abaixo.


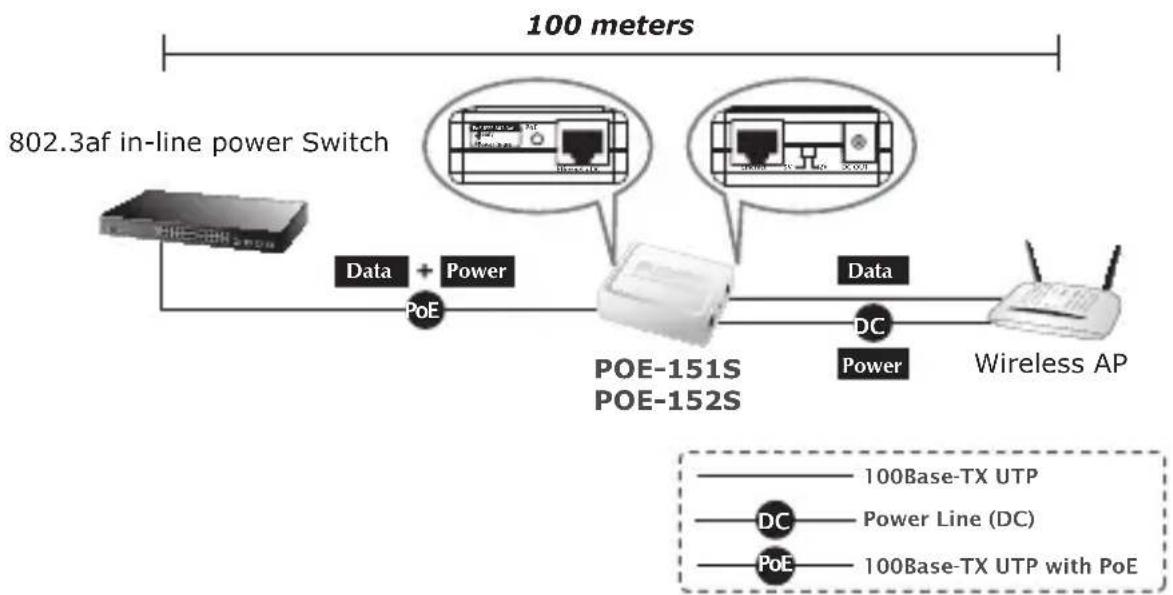

Figura 3: Ligar a um Dipositivo IEEE 802.3af


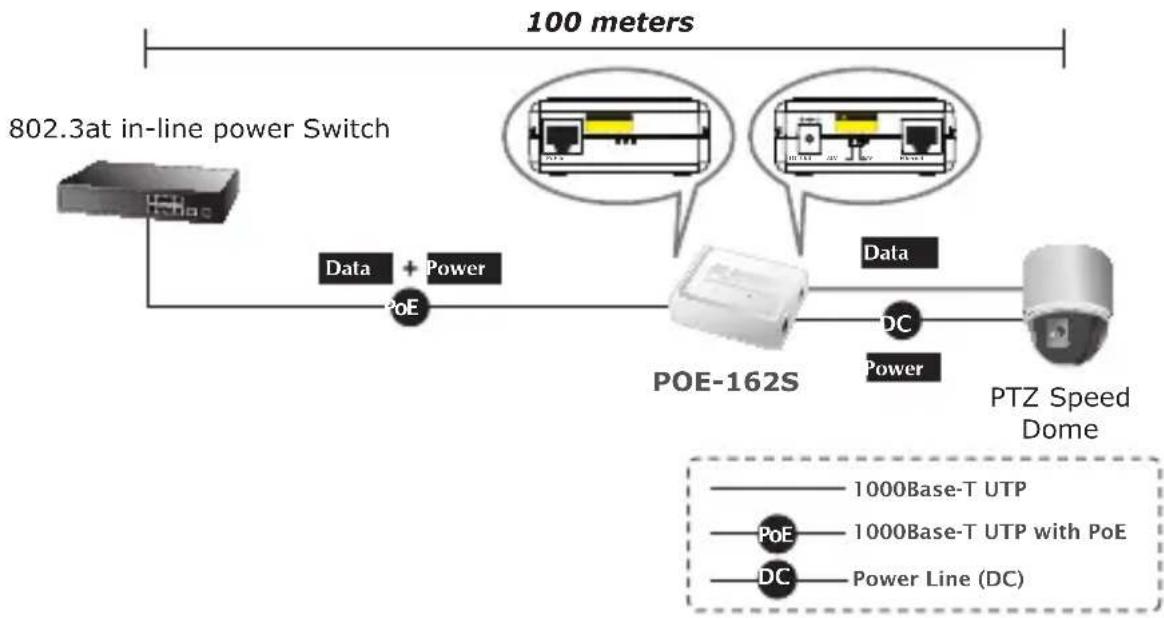

Figura 4: Ligar a um Dispositivo IEEE 802.3at

Atenção
De acordo com os padrões IEEE 802.3af / 802.3at; o Divisor PoE PLANET também pode trabalhar junta-mente com um Comutador IEEE 802.3af / 802.3at que alimenta até 1,2, e 3, 6 ligações.
5.3 Instalação do Injector PoE e Divisor PoE
Para dispositivos remotos não PoE ou equipamento Ethernet, o Divisor PoE e o Injector PoE podem ser ligados aos pares e fornecer energia DC aos dispositivos, a tabela abaixo demonstra o modelo dos Injectores PoE PLANET:
| Modelo Padrão PoE Max. PoE Out Power In | Taxa de Transferência | |||
| POE-151 | IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps | |||
| POE-152 | IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps | |||
| POE-161 | IEEE 802.3at / af | 30 Watts | 56V DC | 10/100/1000Mbps |
Passos:
-
[Comutador e Injector PoE] Ligue um cabo de rede padrão UTP do Comutador/estação de trabalho à entrada “Ethernet” do Injector PoE e o Injector PoE obtém energia DC dos adaptadores de energia.
-
[Injector PoE e Divisor PoE]
■ Ligue o cabo de rede UTP comprido entre a ligação “Ethernet+DC” do Injector PoE à ligação “Ethernet+DC” (ou “PoE IN”) ou Divisor PoE.
■ Os LED PoE de ambos os Injectores e Divisores vão permanecer ligados
- [Divisores PoE]
■ Ligue o cabo UTP na embalagem de “Ethernet” do Divisore PoE à ligação RJ-45 do dispositivo remote.
■ Ajuste a energis DC correcta e ligue a “DC OUT” do Divisor PoE ao dispositivo remote.
100 meters


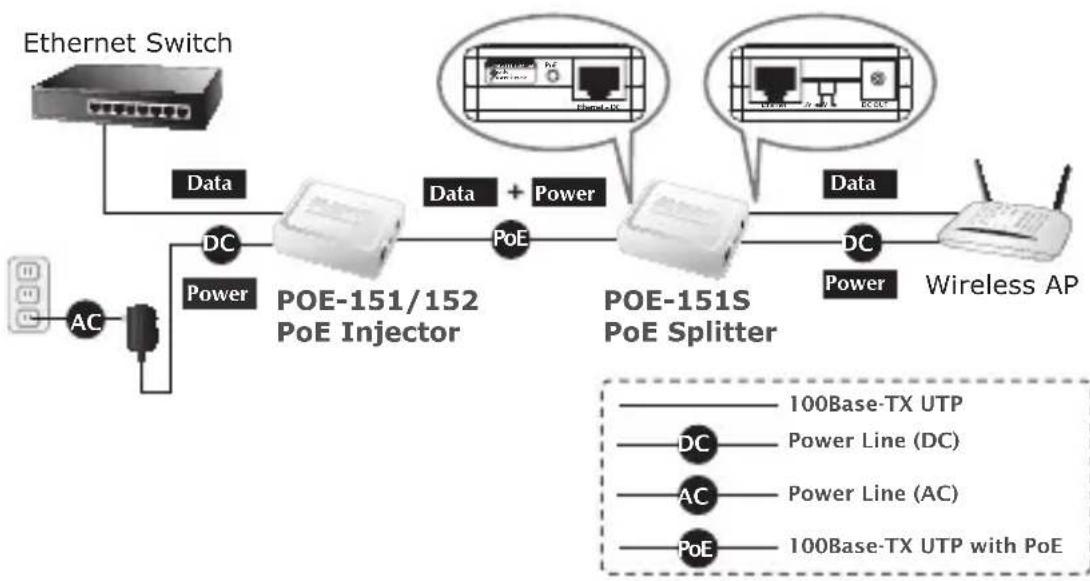

Figura 5: Esquema da Ligação 802.3af via Injector PoE e do Divisor PoE


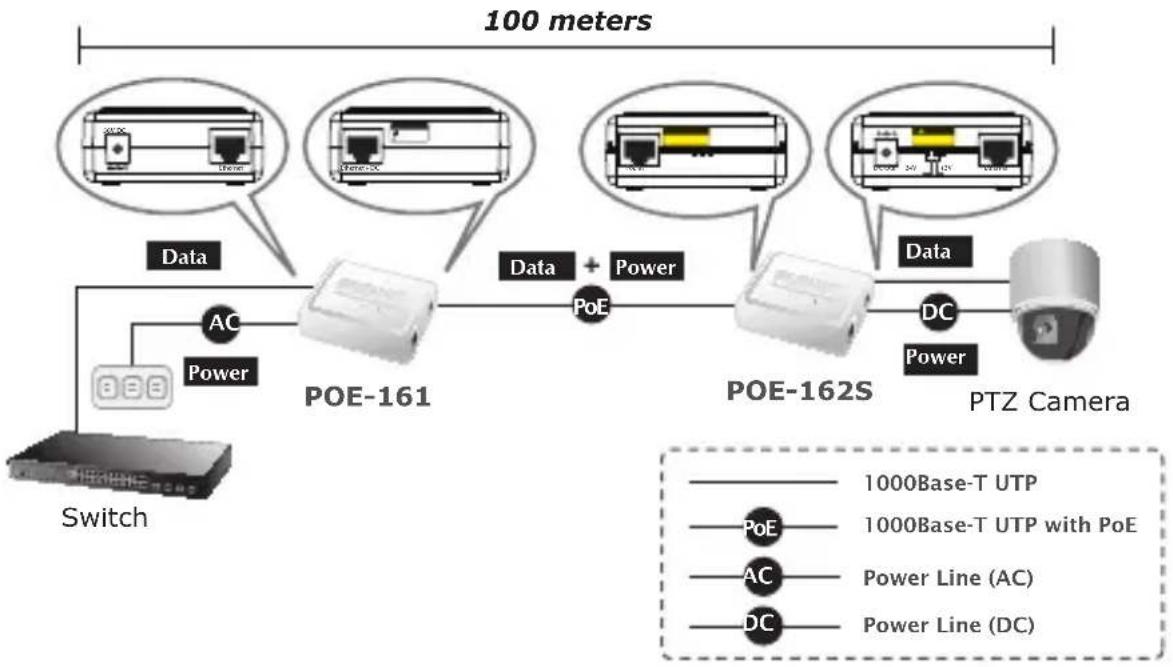

Figura 6: Esquema da Ligação 802.3at via Injector PoE e Divisor PoE

Atenção
Por favor certifique se o Divisor PoE tem a ligação correcta antes de ligar o dispositivo remote à rede, caso contrário pode danificar o dispositivo remote.
6. Especificação do Produto
| Produto POE-151S POE | -152S POE-162S | |||
| Especificação do Equipamento | ||||
| Ligação | Ligação de saída de "Dados" | 1 x RJ-45 STP | ||
| Ligação de entrada "PoE (Dados + Energia)" | 1 x RJ-45 STP | |||
| Ligação DC de Saída 1 | ||||
| Indicador LED Sistema: PoE em Utilização x 1 (Verde) | ||||
| Cabo de rede Categoria UTP 5/5e/6, até 100m (328ft) | ||||
| Transmissão de Dados 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps | ||||
| Dimension (W x D x H) 73 x 55 x 24 mm | 73 x 55 x 24 mm 95 | x 70 x 25 mm | ||
| Dimensão (C x L x A) 50g | 50g | 111g | ||
| Power over Ethernet | ||||
| Padrão PoE | IEEE 802.3af Ligação na Ethernet / PD | IEEE 802.3at / af Ligação na Ethernet / PD | ||
| Ligação de Entrada PoE | 802.3af 48V DC | 802.3at 52~56V DC | ||
| Comutador DIP | 5V 12V de voltagem para ligação DC | 5V 12V de voltagem para ligação DC | 12V / 24V de voltagem para ligação DC | |
| Número de dispositivos que podem ligar | 1 | 1 | 1 | |
| Padrões suportados | ||||
| IEEE 802.3 para Ethernet 10Base-T | ■ | ■ | ■ | |
| IEEE 802.3u para Ethernet 100Base-T | ■ | ■ | ■ | |
| IEEE 802.3ab para Ethernet 1000Base-T Gigabit | - | ■ | ■ | |
| IEEE 802.3af para Energia de Ethernet | ■ | ■ | ■ | |
| IEEE 802.3at para Energia de Ethernet | - | - | ■ | |
| Requisitos de Regulação | FCC Classe B, marca CE | FCC Classe A, marca CE | FCC Classe A, marca CE | |
| Ambiente | ||||
| Temperatura de Utilização | 0 ~ 50 Graus C | |||
| Temperatura de Armazenamento | -10 ~ 70 Graus C | |||
| Humidade | 5 ~ 95% (Sem condensação) | |||
