MANUAL DE UTILIZADOR POE161 Planet
- Apresentação 5-1
- Conteudos da Embalagem 5-1
- Apresentacao do Produto 5-2
- Indicação LED 5-2
- Instalação do equipamento 5-3
- Especifica o do Produto 5-6
Pycckn
- 0630p 6-1
- B KOMPJIeKT BXOJaT 6-1
- BHeHnBnBn npOyKTa 6-2
4.CBeToOnoHaNnHnKaun. 6-2 - UctaHOBka o6OpUdoBaHnI 6-3
- XapaKTepeNCTnKn npOdykTa 6-7
Espanol
A não ser que serapecifiedo, os termos "Injector PoE" na segunte secção referem-se aos modelos listedos acima.

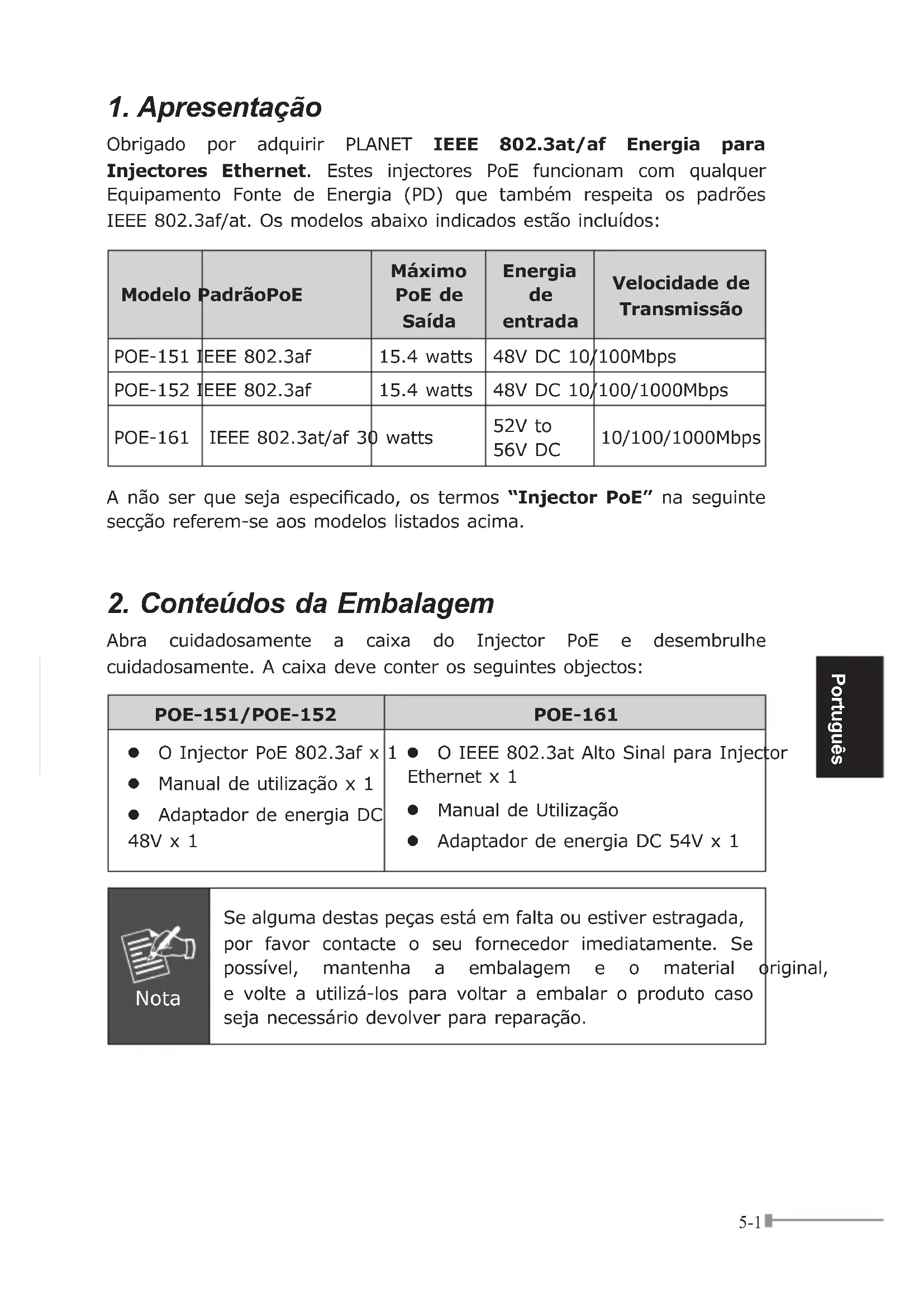

2. Conteudos da Embalagem
Abraguidedamente a caixa do Injector PoE e desembrulhecuidadosamente. A caixa deve contei os segunte objectos:
| POE-151/POE-152 | POE-161 |
| • O Injector PoE 802.3af x • Manual de'utilização x 1 • Adaptador de energia DC 48V x 1 | 1 • O IEEE 802.3at Alto Sinal para Injec Ethernet x 1 • Manual de Utilização • Adaptador de energia DC 54V x 1 |
3. Apresentação do Produkte
POE-151/POE-152

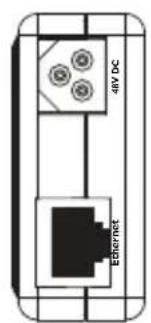

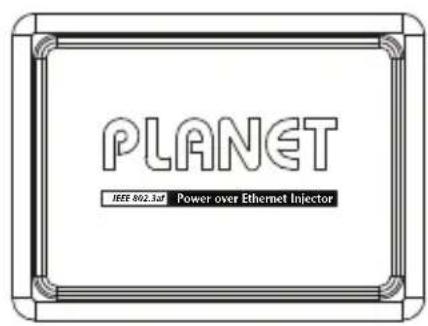

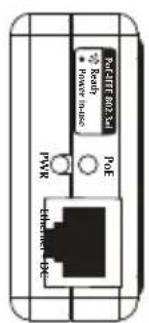

Existem驻村 Dispositivos RJ45 Twisted-Pair, Uma ligação DC de驻村驻村 LED.
Figura 1: POE-151/POE-152
POE-161

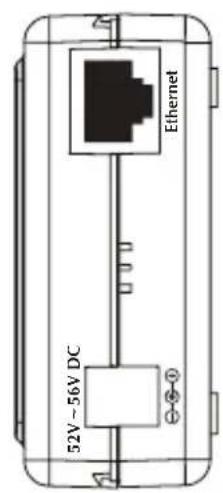

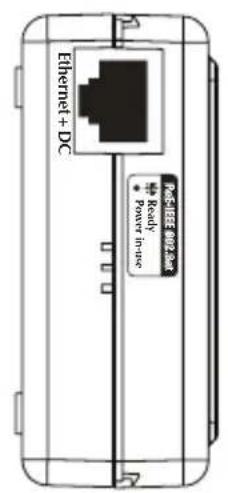

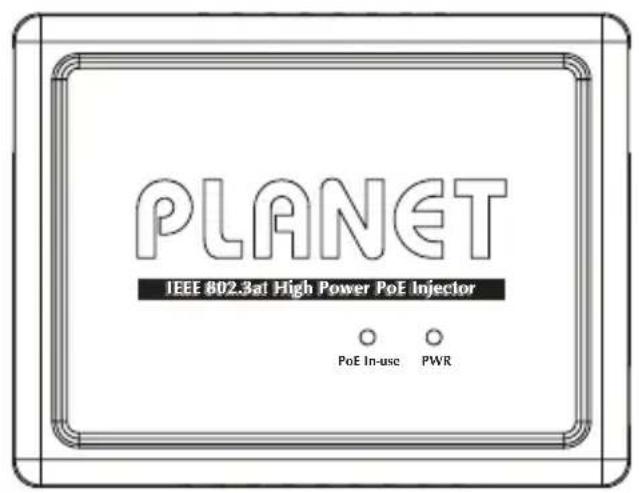

Existem doit dispositivos RJ45 Twisted-Pair, uma ligação DC de ！56V DC e doit指示ores LED.
Figura 2: Apresentação POE-161
4. Indicação LED
| LED Descrição | |
| Energia | As luzes indicam se o Injector PoE tem energia do adaptorador AC-DC. |
| PoE em Utilização | As Luzes indicam se o Injector PoE fornece energia à红线 DC. |
5. Instalação do equipamento
Esta secção descreve as caracteristicas do equipamento para Injectores
Antes de instalar, recomendamos que verifique o ambiente da sua re O Injector PoE PLANET é um adaptor AC-DC que fornece energia
DC no cabo靼 as recomendações IEEE, a energia e os cabo permitidos para estas tarefas encontrar-se presentados em baixo:
| Modelo | Especificações do adaptor AC-DC | FunçãoPoE Pin |
| POE-151 | Entrada: 100~240V AC | 4/5(+), 7/8(-) |
| POE-152 1 | Saía: 348V DC | |
| POE-161 | Entrada: 100~240C AC | 4/5(+), 7/8(-) |
| Saía: 52V to 56V DC |
Categoria 5/5e/6 e cabo UTP/STP com 8 fios necessários para a instalacao. O cabo UTP com 4 fios (pin 1/2, 3/6) não travaça
POE-151/161 e pode apenas trabajo com POE-152 numa Ethernet 10/100BASE-T.
Nota
O Injector PoE PLANET e o Divisor PoE PLANET (ex. POE-152S e o POE-162S) poder ser instalados aes pares. Utilize um disposicao que permite e assegura os padrões IEEE 802.3at ou IEEE 802.3af.
5.2 Instalação do Injector PoE
- Ligue o cabo de rede padrão ao Comutador/estação de trabalho à Ligação "Ethernet" e ao Injector PoE.
- Ligue o cabo longo que está夠需要用到 para ligar ao dispositivo remoto e a ligação "Ethernet+DC".
- Ligue o adaptor AC a "DC 48V" do POE-151/POE-152. A luz LED vai ligar-se automaticamente.
Ligue o adaptor AC a "DC 52V to 56V" do POE-161. A luz LED vai ligar-se automaticamente.
- Ligue aos dispositivos IEEE 802.3af. De acordo com os padões IEEE 802.3af, o POE-151/POE-152 pode ligar-se directemente com qual punto de acesso sem fios IEEE 802.3af, Telefones VoIP e canque suportam ligação de Energia para Ethernet IEEE 802.3af.
Nota
Para POE-161, baseados em padrões IEEE 802.3at o POE-161 pode ligar-se directamente com qualquer terminal IEEE 802.3at tais como PTZ (PAN, Tilt e Zoom) camaras Ligações Rápidas, e ligações LAN sem fios de alto con que suportem ligação IEEE 802.3 para ligações Ethernet.
Figura 3: Ligação do Dispositivo IEEE 802.3af
- Uma vez que o POE-152/POE-152 detecte a existência de um disposítivo IEEE 802.3af, o指示or LED vai manter-se aceso demonstrar o fornecimento de energia. O mesmo vai acontecer com o POE-161 que detecta a existência de um disposítivo IEEE 802.3at.
Nota
Se o disposito ligado não estiver totalmente de acordo com os padrões IEEE 802.3af, o指示or LED do POE-151/POE-152 não permanece ligado.
Nota
- Uma vez que o POE-161 e a ligação PoE suporta fornecimento de energia DC 52V to 56V e assegura a Ligação do Dispositivo (PD) nosnectis DC aceitáveis entre 52V to 56V DC. Caso contrário, vais danificar Ligação do Dispositivo (PD).
- Se o dispositivo ligado não estiver totalmente de acordo com o IEEE 802.3at/af de Energia para Ethernet, o指示器 LED do POE-161 não se mantém aceso.
5.3 Instalação do Injector PoE e Divisor PoE
Para dispositivos remotos não PoE ou equipamento Ethernet, o Injecto PoE e o Divisor PoE podem ser ligados aos pares e fornecer energia DC aos dispositivos, aanela abaixo demonstra o Modelo dos Divisores PoE PLANET:
| Modelo | PadãoPoE | Ligação de Saía | Velocidade de Transmissão |
| POE-152S | IEEE 802.3af | 5V/12V DC 10/100/100 | Mbps |
| POE-162S | IEEE 802.3at | 12V/24V DC 10/100/100 | Mbps |
- Siga o passo 1, passo 2 e passo 3 da Secção 5.2 para a ligação.
- Liga o cabo UTP na embalagem à ligação "Ethernet" do divisor PoE à ligação RJ45 do disposítivo remoto.
- Ligue ao DC indica em "DC OUT" do Divisor PoE ao dispositivo remoto.

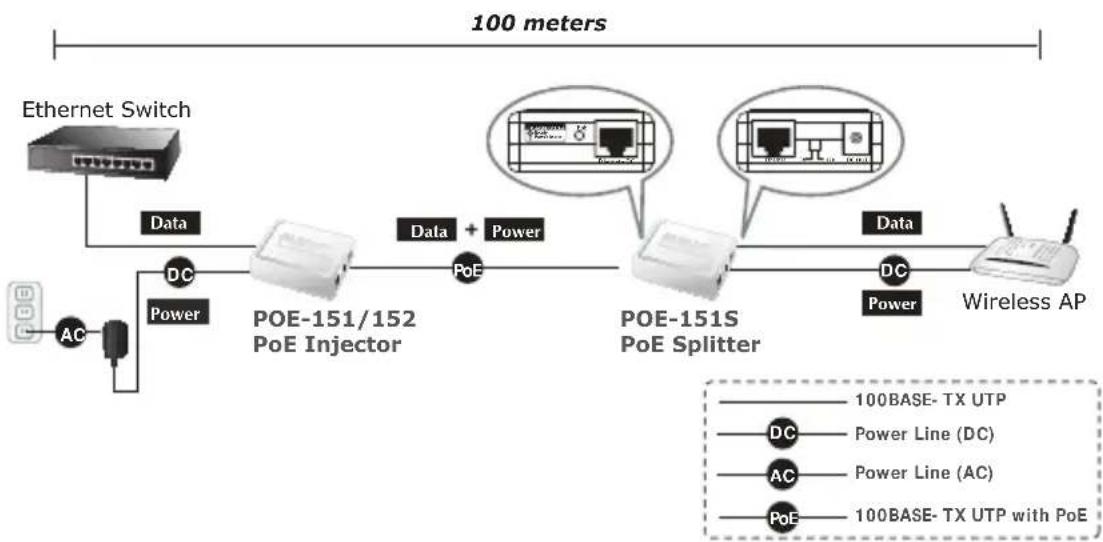

Figura 4: Esquema de Ligação via PoE Injector e PoE Splitter
6. Especificação do Produkto
| Produto | POE-151 POE-152 POE-161 | |||
| Especificação do Equipamento | ||||
| Ligação | Ligação de Entrada de « Dados » | 1 x RJ45 STP | ||
| Output Port Ligação desaidá PoE (Dados + Energia) | 1 x RJ45 STP | |||
| Ligação à tomada DC | 1 x 48V DC 1 x 52V to 56V | DC | ||
| Indicador LED | Sistema: Energia x 1 (Amarelo)Ligação PoE: PoE em Utilização x 1(Verde) | Sistema: Energia x 1(verte)Ligação PoE: PoE emUtilização x 1 (Verde) | ||
| Cabo de rede | Categoria UTP 5/5e/6, até 100m (328ft) | |||
| Transmissão de dados | 10/100Mbps 10/100/1000Mbps 10/100 | 1000Mbps | ||
| Dimensão (C x L x A) | 73 x 55 x 24 mm 73 x 55 x 24 mm 95 x70 x 25 mm | |||
| Peso | 50g 50g 83g | |||
| Unidade de Entrada | DC 48V, 0.4A DC 48V, 0.4A | DC 52V to 56V,0.74A Max. | ||
| Requisitos de Energia 100-240V AC | 50/60Hz | |||
| Consumo de energia | 15.4 watts max. 15.4 watts max. | 30 watts max. | ||
| Ligação para Ethernet | ||||
| Padrão PoE | IEEE 802.3at/af Ligação na Ethernet/PSE | IEEE 802.3at/af Ligaçãona Ethernet/PSE | ||
| Sortie d'alimentation PoE | DC 48V/15.4 watts | DC 52V to 56V/30 watts | ||
| Type d'alimentation électrique PoE | Mid-span Médio | End-span Completo | Mid-span Médio | |
| Correspondance par fiche | 4/5(+), 7/8(-) | 1/2(+), 3/6(-) | 4/5(+), 7/8(-) | |
| Padões suportados | ||||
| IEEE 802.3 para Ethernet10BASE-T | ■ | ■ | ■ | |
| IEEE 802.3u para Ethernet100BASE-T | ■ | ■ | ■ | |
| IEEE 802.3ab para Ethernet1000BASE-T Gigabit | - | ■ | ■ | |
| IEEE 802.3af para Energia deEthernet | ■ | ■ | ■ | |
| IEEE 802.3at para Energia deEthernet | - | - | ■ | |
| Requisitos de RegULAção | FCC Classe B,marca CE | FCC Classe B,marca CE | FCC Classe A,marca CE | |
| Ambiente | ||||
| Temperatura de Utilização | 0 ~ 50 Graus C | |||
| Temperatura de Armazenamento | -10 ~ 70 Graus C | |||
| Humidade | 5 ~ 95% (Sem condensaçao) | |||
