Marque	Planet
Modèle	POE161
Catégorie	Injecteur PoE / adaptateur réseau
Type de produit	Injecteur Ethernet PoE conforme IEEE 802.3at/af
Dimensions (L x P x H)	95 x 70 x 25 mm
Poids	83 g
Alimentation d'entrée	100-240 V AC, 50/60 Hz
Alimentation de sortie (PoE)	52 à 56 V DC, jusqu'à 30 W
Puissance maximale délivrée	30 watts
Norme PoE supportée	IEEE 802.3at (PoE+) et IEEE 802.3af (PoE)
Vitesse de transfert	10/100/1000 Mbps (Gigabit Ethernet)
Type de câble requis	Catégorie 5/5e/6 UTP/STP à 8 conducteurs, jusqu'à 100 m
Connecteurs	1 port RJ45 entrée données, 1 port RJ45 sortie PoE (données + alimentation), 1 prise d'alimentation CC (52-56 V)
Indicateurs LED	1 LED verte (alimentation), 1 LED verte (PoE actif)
Contenu du lot	Injecteur POE161, adaptateur secteur 54 V CC, manuel d'utilisation
Température de fonctionnement	0 à 50 °C
Température de stockage	-10 à 70 °C
Humidité de fonctionnement	5 à 95 % (sans condensation)
Consommation électrique	30 W maximum
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou liquides.
Sécurité	Utiliser uniquement avec des équipements conformes IEEE 802.3at/af. Vérifier la compatibilité de tension avant connexion.
Pièces détachées et réparabilité	L'adaptateur secteur est fourni. Aucune pièce détachée interne disponible. En cas de panne, contacter le service après-vente.
Informations générales	Injecteur PoE de milieu de gamme, compatible avec caméras IP, points d'accès, téléphones VoIP et autres périphériques PoE.

FOIRE AUX QUESTIONS - POE161 Planet

Quels appareils puis-je alimenter avec le POE161 ?

Le POE161 peut alimenter tout équipement compatible IEEE 802.3at/af comme des caméras IP, points d'accès sans fil, téléphones VoIP, etc. Il délivre jusqu'à 30 W.

Quelle est la tension de sortie du POE161 ?

La tension de sortie est de 52 à 56 V CC selon le modèle d'adaptateur fourni (54 V CC typique).

Puis-je utiliser le POE161 avec du câble Cat5 ?

Oui, le POE161 fonctionne avec du câble Catégorie 5/5e/6 UTP/STP à 8 conducteurs. La distance maximale est de 100 mètres.

Comment installer le POE161 ?

Branchez le câble réseau depuis votre switch/routeur sur le port 'Data In', puis reliez le périphérique PoE au port 'PoE (Data+Power)'. Enfin, connectez l'adaptateur secteur à la prise CC. Les voyants s'allument.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et fonctionne (testez avec un autre appareil). Si le problème persiste, l'adaptateur ou l'injecteur peut être défectueux.

Puis-je utiliser un prolongateur entre l'injecteur et le périphérique ?

Non, il n'est pas recommandé d'utiliser des prolongateurs. Le câble réseau doit être direct entre l'injecteur et le périphérique, dans la limite de 100 m.

Le POE161 supporte-t-il le Gigabit Ethernet ?

Oui, le POE161 prend en charge les débits 10/100/1000 Mbps (Gigabit).

Puis-je utiliser le POE161 avec un appareil non PoE ?

Non, l'injecteur ne délivre l'alimentation que si l'appareil connecté est conforme IEEE 802.3at/af. Un appareil non PoE ne sera pas endommagé, mais il ne recevra pas d'alimentation.

Le POE161 est-il compatible avec des splitter PoE ?

Oui, vous pouvez utiliser un splitter PoE comme le POE-162S pour séparer l'alimentation et les données. L'injecteur et le splitter doivent fonctionner en paire.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement en format PDF sur notice-facile.com dans plusieurs langues.

MODE D'EMPLOI POE161 Planet

Injecteurs Ethernet la norme IEEE 802.3at/af

1. Vue d'ensemble 2-1
   2.Contenu du lot. 2-1
2. Detail du produit 2-2
   4.Voyant DEL. 2-2
3. Installation du matériel 2-3
4. Caracteristiques du produit 2-6

Deutsch

Merci d'avoir acheté les Injecteurs Ethernet PLANET conformes à la norme IEEE 802.3at/af. Ces injecteurs PoE fonctionnent avec n'importe quel Appareil électrique (AE) capable de supporter la norme IEEE 802.3af/at. Les modèles ci-dessous sont inclus:

Modèle	Norme PoE	Sortie PoE max.	Aliment- ation en cours	Vitesse de transfert
POE-151	IEEE 802.3af 15.4	watts	48V DC	10/100Mbps
POE-152	IEEE 802.3af 15.4	watts	48V DC	10/100/1000Mbps
POE-161	IEEE 802.3at/af 30	watts	52V to 56V DC	10/100/1000Mbps

Sauf indication, les termes "PoE Injecteur" employés dans les rubriques suivantes font référence aux modeles repertoriés ci-dessus.

2. Contenu du lot

POE-151/POE-152	POE-161
● 1 Injecteur Ethernet 802.3af	● 1 Injecteur Ethernet 802.3at conform à la norme IEEE
● 1 manuel d'utilisation	● 1 manuel d'utilisation
● Chargeur 48V CC x 1	● Chargeur 54V CC x 1

Remarque

Si l'un de ces éléments manque ou est endommé,contactez immédiatement votre fournisseur. Si possible,conservé le carton d'origine avec les pieces livrées etrenvoyez-le en l'état à l'équipe technique.

3. Détail du produit

POE-151/POE-152

Il existe deux paires de cables torsadées RJ45, Une prise electo CC et deux voyants DEL.

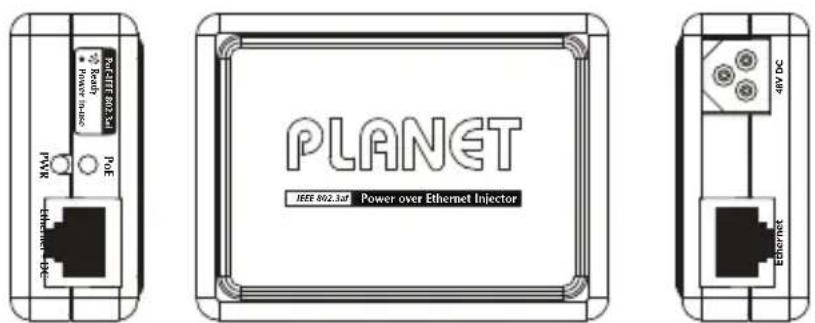

Scheme 1: POE-151/POE-152

POE-161

Il existe deux paires de cables torsadées RJ45, une prise 52V to 56V et dex voyants DEL.

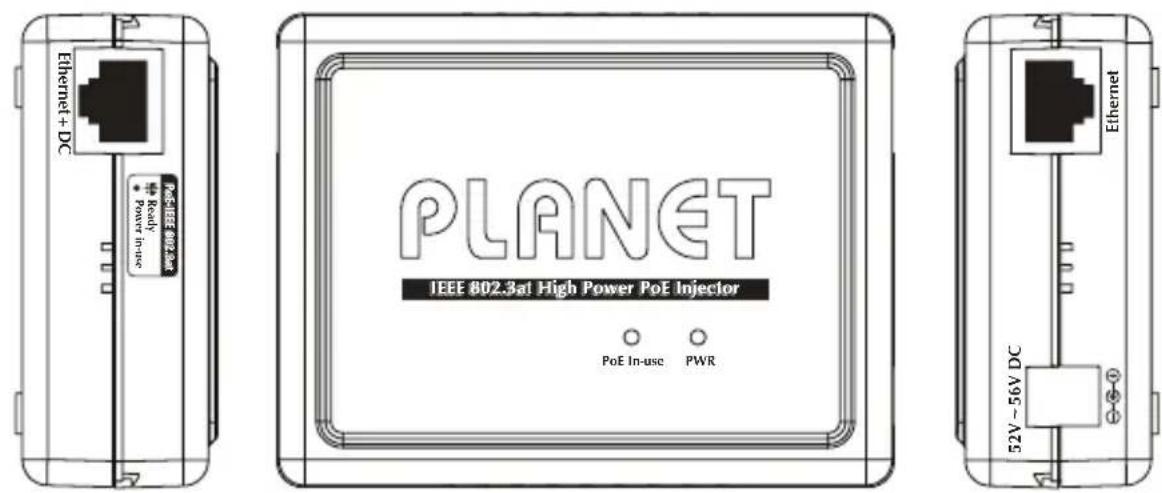

Scheme 2: POE-161 vue d'ensemble

4. Voyant DEL

DEL Description
Power	S'allume pour indiquer que l'Injecteur PoE est alimenté depuis un chargeur CA-CC.
PoE en cours	S'allume pour indiquer que l'Injecteur PoE alimentée la ligne électrique CC.

5. Installation du matériel

Cette section déscrit les fonctions du Injecteur PoE. Avant de connecter n'importe quel système réseau au Injecteur PoE, consultez ce chapitre.

Avant de proceeder à l'installation, nous vous conseillons de vén connexion reseau. L'Injecteur PoE PLANET est doté d'un chargeur CA-C et injecte le courant CC DC dans la fiche de la paire de cable torsafée en conformité avec la norme IEEE, reprise dans le tableau ci-après:

Modèle	Chargeur CA-CC spec. requis.	Correspondance pour fiche PoE
POE-151	Entrée: 100~240V CA Sortie: 3/8V)CC	4/5(+), 7/8(-)
POE-152
POE-161	Entrée: 100~240C CA Sortie: 52V to 56V DC	4/5(+), 7/8(-)

Un cable de catégorie 5/5e/6 UTP/STP à 8 fiches est requis pour l'installation. Le cable UTP à 4 fiches (fiche 1/2, 3/6) fiches ne fonctionne pas avec POE-151/161 et ne fonctionne qu'avac POE-152 sur une connexion réseau Ethernet 10/100BASE-TX.

Remarque

Le Fendeur PoE PLANET et l'injecteur PoE PLANET (ex. POE-152S et POE-162S) peuvent être installés par paires. L'utilisation d'un tiers est autorisée si le système est conforme aux normes IEEE 802.3at ou IEEE 802.3af.

5.2 Installation de l'Injecteur PoE

1. Connectez un cable réseau standard depuis l'interrupteur/le port Ethernet de la station de travail de l'Injecteur PoE.
2. Connectez le cable long qui sera utilisé pour connecter le système à distance au port "Ethernet+CC".
3. Connectez le chargeur CA à la prise "48V CC" du POE-151/POE-152. Levoyant DEL reste allumé.

Connectez le chargeur CA à la prise "52V to 56V DC" du POE-161. Le voyant DEL reste allumé.

1. Connectez les systèmes IEEE 802.3af selon la norme IEEE 802.3af. Le POE-151/POE-152 peut se connecter directement à un système IEEE 802.3af comme par exemple un point d'accès sans fil, un tel VoIP ou un apparéil photo IP qui supporte l'interface IEEE 802.3af via Ethernet.

Remarque

Lorsque POE-161 conforme à la norme IEEE 802.3at le POE-161 peut se connecter directement aux noeuds d'extrémité de tout IEEE 802.3at tels que les camères PTZ (Panoramaque, Inclinaison et Zoom) IP, Speed Dome, le point d'accès WLAN de haute consommatic d'énergie soutenant l'alimentation de IEEE 802.3at via le port Ethernet.

100 meters

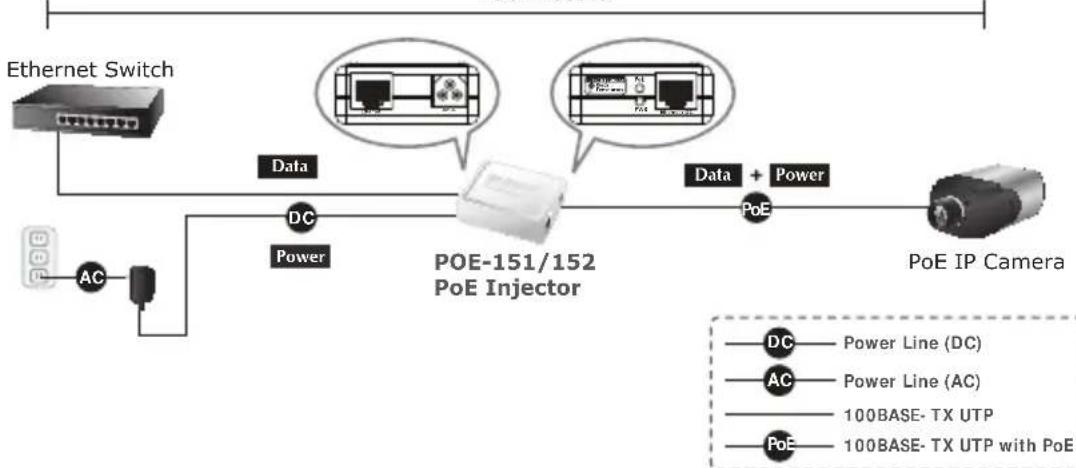

Scheme 3: Connexion à un système IEEE 802.3af

1. Une fois que POE-151/POE-152 détecte l'existence d'un système IEEE 802.3af, le voyant DEL reste allumé afin de signaler qu'il alir l'unité. Le même POE-161 qui détecte l'existence d'un système IEEE 802.3at/af.

Remarque

Si le système connecté n'est pas totalement conforme avec la norme IEEE 802.3af, levoyant DEL du POE-151/POE-152 ne restera pas allumé.

Remarque

1. Puisque le port POE-161 PoE supporte les sorties électriques 52V to 56V CC PoE, vérifie que le système électrique est adapté à une tension électrique entre 52 et 52V to 56V CC. Autrement, le système électrique risquerait d'être neodmmagé.

2. Si le système connecté n'est pas entierement conforme avec la norme IEEE 802.3at/af, le voya DEL du POE-161 ne restera pas allumé.

5.3 Installation de l'Injecteur PoE et Fendeur PoE

Pour les systèmes à distance ou le matériel Ethernet, le Injecteur F et Fendeur PoE peuvent fonctionner en paires afin d'alimenter ces systèmes en courant CC. Le tableau ci-dessous montre les modèles de Fendeurs PoE PLANET:

Modèle	Norme PoE	Sortie électrique CC	Vitesse de transfert
POE-152S	IEEE 802.3af	5V/12V CC 10/100/1000	Mbps
POE-162S	IEEE 802.3at	12V/24V CC 10/100/1000	Mbps

1. Suivez les étapes 1, 2 et 3 de la Rubrique 5.2 pour la connexion.

2. Connectez le cable UTP depuis le port "Ethernet" du Fendeur PoE au port RJ45 du système à distance.

3. Connectez la prise CC de la "SORTIE CC" du Fendeur PoE au système à distance.

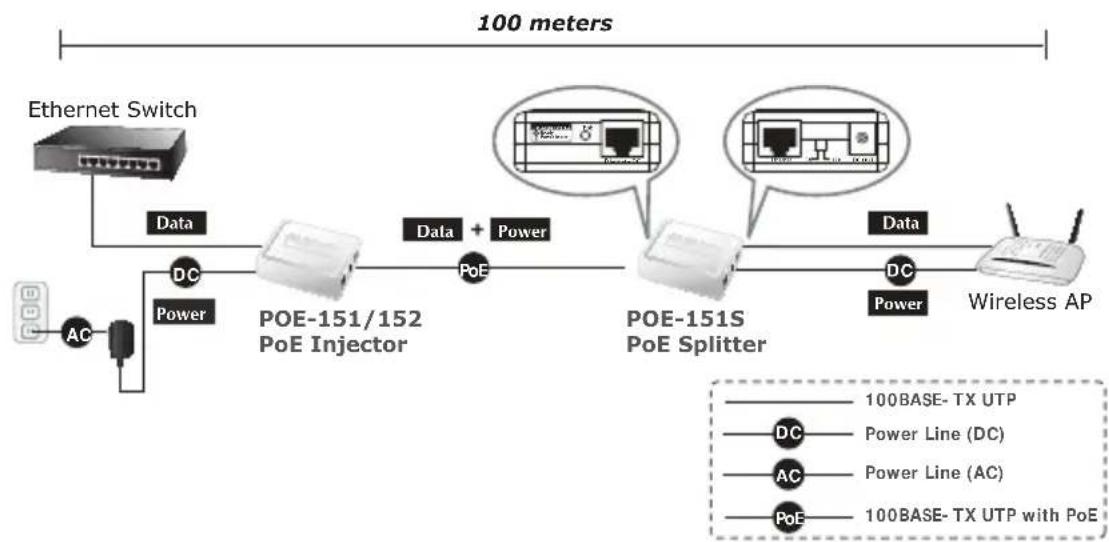

Scheme 4: Architecture de connexion via l'injecteur PoE et le Fendeur PoE

6. Caracteristiques du produit

Produit		POE-151 POE	152 POE-161
Caracteristiques du matériel
Interface	Port d'entrée des données	1 x RJ45 STP
	"PoE (Données + Power)" Port de sortie	1 x RJ45 STP
	Prise électricité d'entrée CC	1 x 48V CC 1 x 52V to 56V CC
LED Indicator		Système: Power x 1 (Jaune)Port PoE: PoE en cours d'utilisation x 1 (Vert)		Système: Power x 1 (Vert)Port PoE: PoE en Utilization x 1 (Vert)
Câble Réseau		Cat. UTP 5/5e/6, jusqu'à 100m (328pieds)
Taux de données		10/100Mbps 10/100/1000Mbps 10/100/1000Mbps
Dimension (P x D x H)		73 x 55 x 24 mm	73 x 55 x 24 mm 95	x 70 x 25 mm
Poids		50g 50g 83g
Tension d'entrée 48V CC, 0,4A 48V CC, 0,4A 52V to 56V CC, 0.74A Max.
Caracteristicques d'alimentation		100-240V AC, 50/60Hz
Consommation électrique		15,4 watts max.	15,4 watts max.	30 watts max.
Alimentation via Ethernet
Norme PoE		IEEE 802.3af Alimentation via Ethernet/PSE		IEEE 802.3at/afAlimentation via Ethernet/PSE
Sortie d'alimentation PoE		48V CC/15,4 watts		56V CC/30 watts
Type d'alimentation électrique PoE		Mi-portée	Portée de fin	Mi-portée
Correspondance par fiche		4/5(+), 7/8(-)	1/2(+), 3/6(-)	4/5(+), 7/8(-)
Conformité aux normes
IEEE 802.3 10BASE-T Ethernet		■	■	■
IEEE 802.3u 100BASE-TX Ethernet Rapide		■	■	■
IEEE 802.3ab 1000BASE-T Gigabit Ethernet		-	■	■
IEEE 802.3af Alimentation via Ethernet		■	■	■
IEEE 802.3at Alimentation via Ethernet		-	-	■
Conformité avec les règlementsations		FCC catégorie B, Repère CE	FCC catégorie A, Repère CE	FCC catégorie A, Repère CE
Environnement
Température de fonctionnement		0 ~ 50 Degrès C
Température de stockage		-10 ~ 70 Degrès C
Humidité		5 ~ 95% (Non-condensation)

1. Überblick
