BEDIENUNGSANLEITUNG POE161 Planet
IEEE 802.3at/af Strom über Ethernet Injektoren
Power over Ethernet Injectors IEEE 802.3at/af
IEEE 802.3at/af Energia para Injectores Ethernet
- Überblick 3-1
- Packungsinhalt 3-1
- Produkt Ansicht 3-2
- LED Anzeige 3-2
5.Hardware Installation 3-3 - Produkt Spezifikation 3-6
Italiano

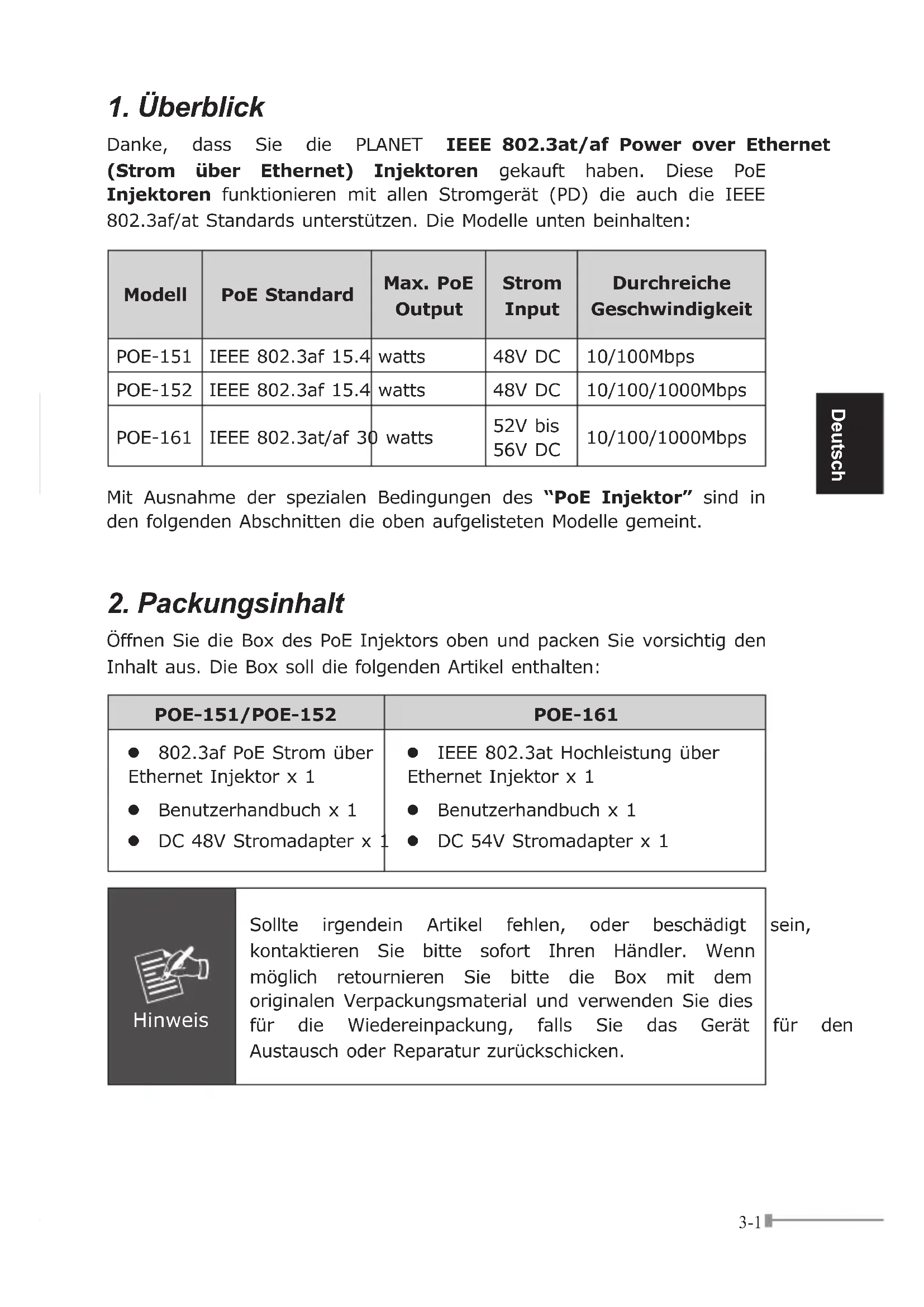

Danke, dass Sie die PLANET IEEE 802.3at/af Power over Ethernet (Strom über Ethernet) Injektoren gekauft haben. Diese PoE Injektoren Funktionieren mit allen Stromgerät (PD) die auch die IEEE 802.3af/at Standards unterstützt. Die Modelle unter beinhalten:
| Modell | PoE Standard | Max. PoE Output | Strom Input | Durchreiche Geschwindigkeit |
| POE-151 | IEEE 802.3af 15.4 | watts | 48V DC | 10/100Mbps |
| POE-152 | IEEE 802.3af 15.4 | watts | 48V DC | 10/100/1000Mbps |
| POE-161 | IEEE 802.3at/af 30 | watts | 52V bis 56V DC | 10/100/1000Mbps |
Mit Ausnahme der spezialen Bedingungen des "PoE Injektor" sind in den folgenden Abschnitten die oben aufgelisteten Modelle gemeinschaft.
2. Packungsinhalt
Öffnen Sie die Box des PoE Injektors oben und packen Sie vorsichtig den Inhalt aus. Die Box soll die folgenden Antikel enthalten:
| POE-151/POE-152 | POE-161 |
| ● 802.3af PoE Strom über Ethernet Injaktor x 1 ● Benutzerhandbuch x 1 ● DC 48V Stromadapter x 1 | ● IEEE 802.3at Hochleistung über Ethernet Injaktor x 1 ● Benutzerhandbuch x 1 ● DC 54V Stromadapter x 1 |
| Hinweis | Sollte irgend ein Antikel fehlen, oder beschädigt kontaktieren Sieitte bereits sofort ihren Handler. Wenn möglich returnieren Sieitte die Box mit dem originalen Verpackungsmaterial und verwenden Sie dies für die Wiedereinpackung, falls Sie das Gerät Austausch oder Reparatur zurückschicken. | sein, für den |
3. Produkt Ansicht
POE-151/POE-152
Es gibt zwei RJ45 verbogene Jack Paare, eine DC 48V Steckdose zwei LED Anzeigen.

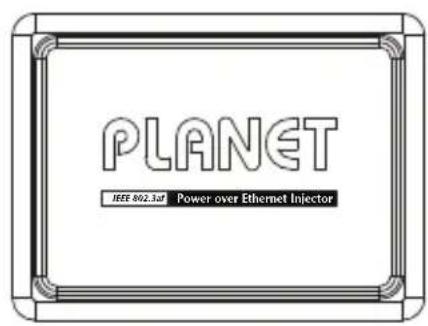

Bild 1: POE-151/POE-152
POE-161

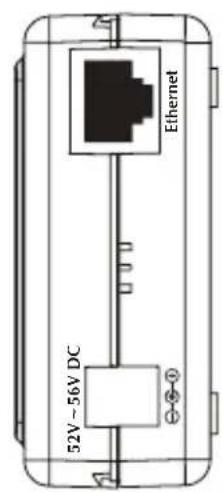

Es gibt zwei RJ45 verbogene Jack Paare, eine 52V bis 56V DC Steckdose und zwei LED Anzeigen.

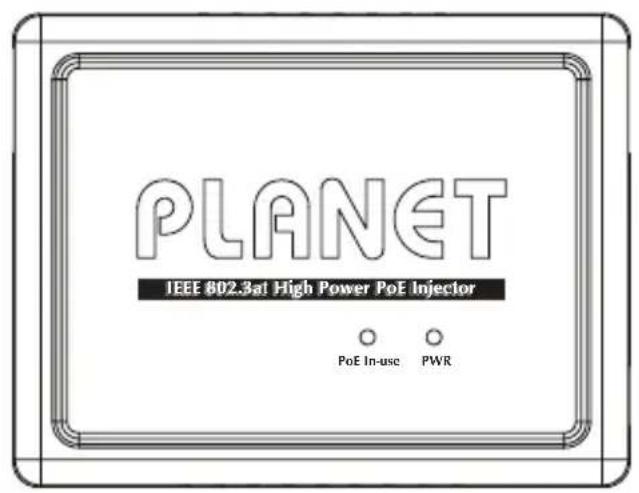

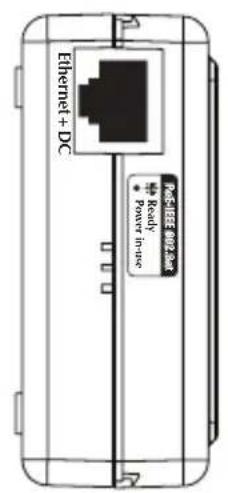

Bild 2: POE-161 Überblick
4. LED Anzeige
| LED Beschreibung | |
| Strom | Lichter die zeigen, dass der PoE Injektor Strom vom AC-DC Adapter hat. |
| PoE verwendet | Lichter die zeigen, dass der PoE Injektor DC in-line Strom liefert. |
5. Hardware Installation
Dieser Abschnitt beschreibt die Hardware Funktionen des PoE Injektor. Bevor Sie irgend ein Netzwerk Gerät mit dem PoE Injektor verbinden,lesen Sieitte sorgfältig diesen Abschnitt.
5.1 Vor der Installation
Vor der Installation wird vorgeschlagen ihre Netzwerkumgebung zu überprüfen. Der PLANET PoE Injektor ist mit einem AC-DC Adapter versehen und injiziert den DC Strom in den Pin des verbogenen Doppelkabels dem IEEE Standard entsprechend, die Strom und Pin Steuerungsverbindungen werden in der Tabelle unter gezeigt:
| Modell | Spez. des benötigten AC-DC Adapters | PoE Pin Steuerung |
| POE-151 | Input: 100~240V AC 1/2(+), 3/6(-) | 4/5(+), 7/8(-) |
| POE-152 | ||
| POE-161 | Input: 100~240C AC Output: 52V bis 56V DC | 4/5(+), 7/8(-) |
5/5e/6 UTP/STP Kategorie Kabel mit 8-Adern werden für die Installation benötigt. UTP Kabel mit 4-Adern (Pin 1/2, 3/6) Funktionieren nicht m POE-151/161 und können nur mit POE-152 in 10/100BASE-TX Ethernet Funktionieren.
Hinweis
Der PLANET PoE Splitter und der PLANET PoE
Injektor (ausgenommen der POE-152S und POE-162S) konnen in Paar installiert werden. Die Verwendung vom Gerät vom Dritten ist erlaubt, falls das Gerät IEEE 802.3at oder IEEE 802.3af Standard angepasst ist.
an den
5.2 PoE Injektor Installation
- Verbinden Sie ein Standard Netzwerk Kabel vom Schalter/Arbeitsstation mit dem "Ethernet" Port des PoE Injektors.
- Schlieben Sie das lange Kabel an, welche für die Verbindung des Remote Gerätes zum Port "Ethernet+DC" verwendet wird.
- Verbinden Sie den AC Adapter mit dem "DC 48V" des POE-151/ POE-152. Die Strom LED wird anleuchten.
Verbinden Sie den AC Adapter mit dem "52V bis 56V" des POE-161. Die Strom LED wird anleuchten.

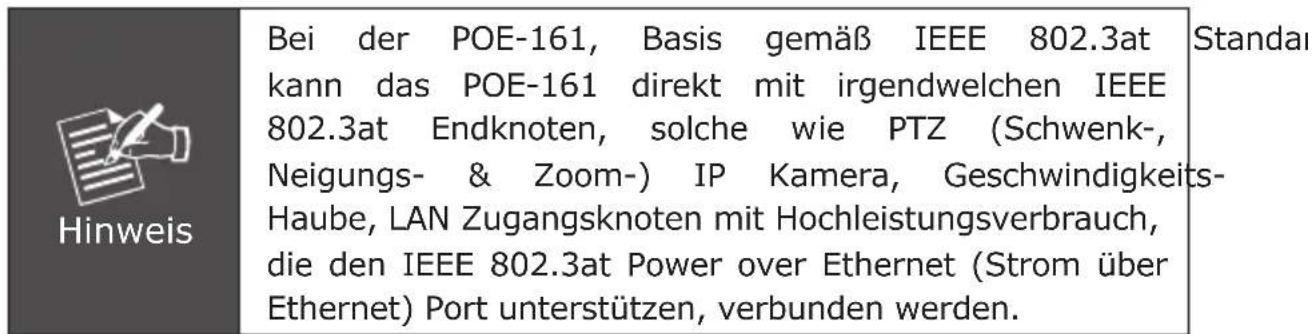

- SchlieBen Sie die IEEE 802.3af Geräte an. Basiert auf dem IEEE 802.3af Standard, kann das POE-151/POE-152 direkt mit irgendwelchen IEEE 802.3af Ende-Knoten als kabelloser Zugangspunkt verbunden werden. VoIP Telefon und IP Kameras, die die IEEE 802.3af über Ethernet Interface unterstützen.

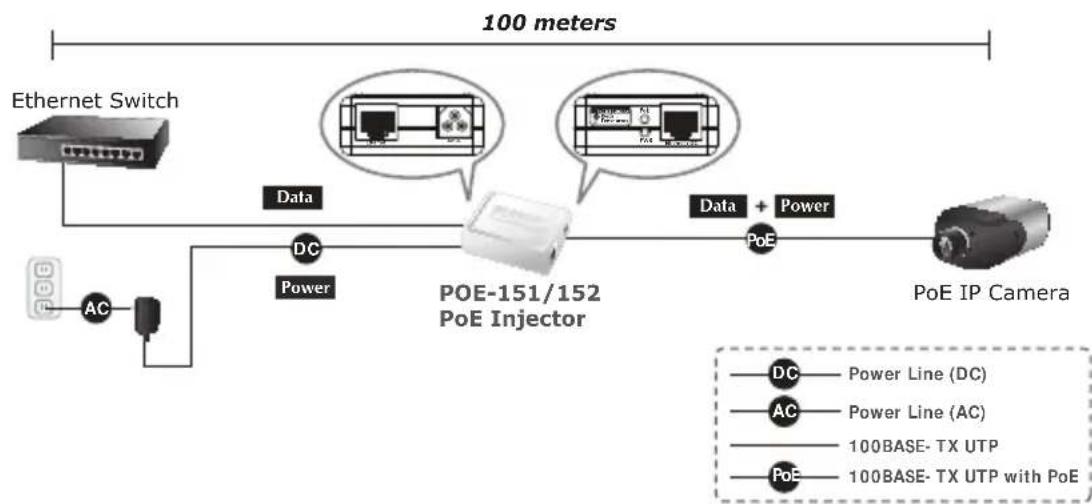

Bild 3: Verbindung zum IEEE 802.3af Gerät
- Nachdem das POE-151/POE-152 das Vorhandensein eines IEEE 802.3af Gerätes entdeckt, leuchtet die LED Anzeige an, ist auf "ON" auf dass, das Gerät unter Strom ist. Das gleiche passiert beim P wenn es das Vorhandensein eines IEEE 802.3at/af Gerätes entdeckt.
5.3 PoE Injektor und PoE Splitter Installation
Bei einem nicht PoE Remote Gerät oder Ethernet Vorrichtung, konnen der PoE Injektor und der PoE Splitter paarweise Funktionieren um DC Strom für diese Geräte zu bieten, die Tabelle unter zeigt das PLANET PoE Splitter:
| Modell | PoE Standard | DC Strom Output | Durchreiche Geschwindigkeit |
| POE-152S | IEEE 802.3af | 5V/12V DC 10/100/1 | 000Mbps |
| POE-162S | IEEE 802.3at | 12V/24V DC 10/100/1 | 1000Mbps |
- Folgen Sie den Schritten 1, 2 und 3 vom Abschnitt 5.2 Verbindung.
- Verbinden Sie das UTP Kabel in der Verpackung vom "Ethernet" des PoE Splitters mit dem RJ45 Port des Remote Gerätes.
- Verbinden Sie den richtigen DC Stecker vom "DC OUT" des PoE Splitters mit dem Remote Gerät.

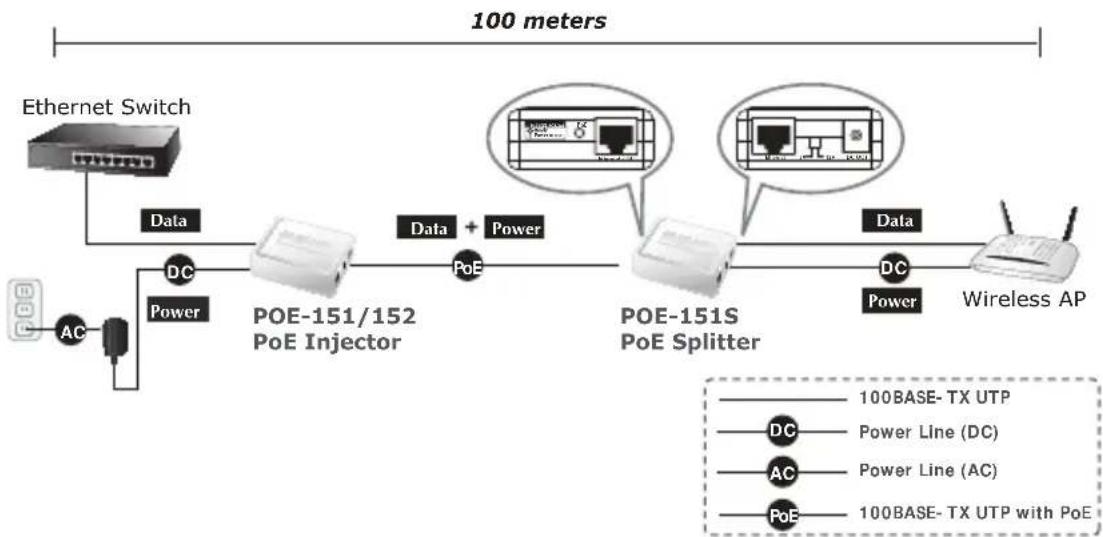

Bild 4: Verbindungsstruktur über den PoE Injektor und den PoE Splitter
6. Produkt Spezifikation
| Produkt | POE-151 POE | 152 POE-161 | ||
| Hardware Spezifikation | ||||
| Interface | “Daten” Input Port | 1 x RJ45 STP | ||
| “PoE (Datum + Strom)” Output Port | 1 x RJ45 STP | |||
| DC Input Steckdose | 1 x 48V DC 1 x DC 52V b/s | 56V | ||
| LED Anzeiger | System: Strom x 1 (Gelb) PoE Port: PoE in Verwendung x 1 (Grün) | System: Strom x 1 (Grün) PoE Port: PoE in Verwendung x 1 (Grün) | ||
| Netzwerk Kabel | UTP Kat. 5/5e/6, bis zu 100m (328ft) | |||
| Datenrate | 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps | |||
| Abmessungen (W x T x H) | 73 x 55 x 24 mm | 73 x 55 x 24 mm 95 | x 70 x 25 mm | |
| Gewicht | 50g 50g 83g | |||
| Einheit Input Spannung | DC 48V, 0.4A | DC 48V, 0.4A | DC 52V bis 56V, 0.74A Max. | |
| Stromanforderung | 100-240V AC, 50/60Hz | |||
| Stromverbrauch | 15.4 watt max. | 15.4 watt max. | 30 watt max. | |
| Power over Ethernet (Strom über Ethernet) | ||||
| PoE Standard | IEEE 802.3af Power over Ethernet/PSE | IEEE 802.3at/af Power over Ethernet/PSE | ||
| PoE Strom Output | DC 48V/15.4 watt | DC 52V bis 56V/30 watt | ||
| PoE Stromversorgungstyp | Mittler-span | End-span | Mittler-span | |
| Strom Pin Steuerung | 4/5(+), 7/8(-) | 1/2(+), 3/6(-) | 4/5(+), 7/8(-) | |
| Übereinstimmung der Standards | ||||
| IEEE 802.3 10BASE-T Ethernet | ■ | ■ | ■ | |
| IEEE 802.3u 100BASE-TX Schnelles Ethernet | ■ | ■ | ■ | |
| IEEE 802.3ab 1000BASE-T Gigabit Ethernet | - | ■ | ■ | |
| IEEE 802.3af Power over Ethernet | ■ | ■ | ■ | |
| IEEE 802.3at Power over Ethernet | - | - | ■ | |
| Übereinstimmung der Einstellungen | FCC Klasse B, CE Marke | FCC Klasse A, CE Marke | FCC Klasse A, CE Marke | |
| Umgebung | ||||
| Betriebstemperatur | 0 ~ 50 Grad C | |||
| Lagerungstemperatur | -10 ~ 70 Grad C | |||
| Feuchtigkeit | 5 ~ 95% (ohne Betaulung) | |||
