1. Überblick 3-1
2. Packungsinhalt 3-1
3. Produkt Ansicht 3-2
4. LED Anzeige 3-2
   5.Hardware Installation 3-3
5. Produkt Spezifikation 3-6

Italiano

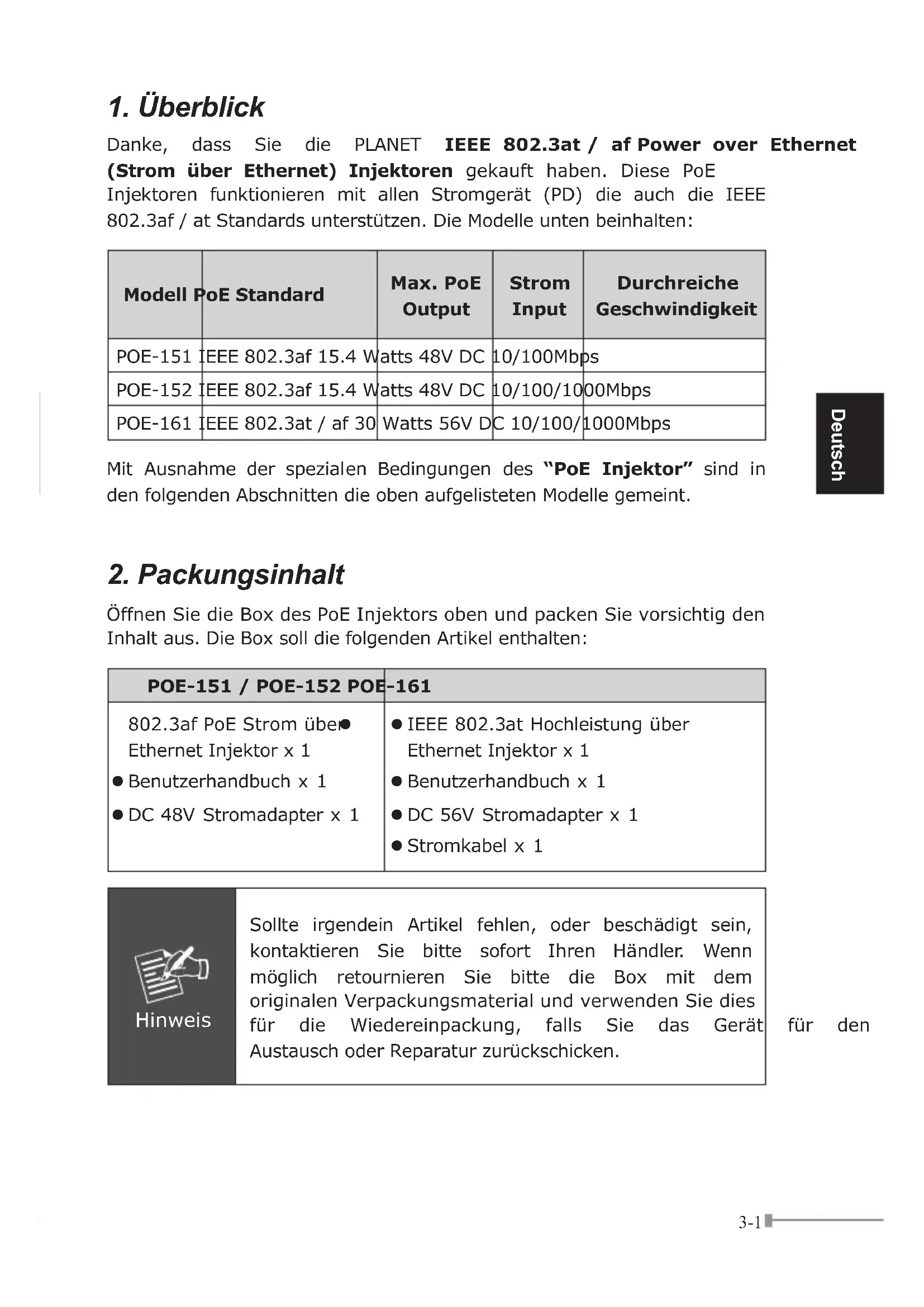

Danke, dass Sie die PLANET IEEE 802.3at / af Power over Ethernet (Strom über Ethernet) Injektoren gekauft haben. Diese PoE Injektoren Funktionieren mit allen Stromgerät (PD) die auch die IEEE 802.3af / at Standards unterstützen. Die Modelle unter beinhalten:

Modell	PoE Standard	Max. PoE Output	Strom Input	Durchreiche Geschwindigkeit
POE-151	IEEE 802.3af 15.4 W	Watts 48V DC	10/100Mbps
POE-152	IEEE 802.3af 15.4 W	Watts 48V DC	10/100/100Mbps
POE-161	IEEE 802.3at / af 30	Watts 56V DC	10/100/1000Mbps

Mit Ausnahme der spezialen Bedingungen des "PoE Injektor" sind in den folgenden Abschnitten die oben aufgelisteten Modelle gemeinschaft.

2. Packungsinhalt

Öffnen Sie die Box des PoE Injektors oben und packen Sie vorsichtig den Inhalt aus. Die Box soll die folgenden Antikel enthalten:

POE-151 / POE-152 POE	-161
802.3af PoE Strom über Ethernet Injektor x 1Benutzerhandbuch x 1DC 48V Stromadapter x 1	● IEEE 802.3at Hochleistung über Ethernet Injektor x 1● Benutzerhandbuch x 1● DC 56V Stromadapter x 1● Stromkabel x 1

Hinweis

Sollte irgend ein Antikel fehlen, oder beschädigt sein, kontaktieren Sieitte bereits sofort ihren Handler. Wenn möglich returnieren Sieitte die Box mit dem originalen Verpackungsmaterial und verwenden Sie dies für die Wiedereinpackung, falls Sie das Gerät Austausch oder Reparatur zurückschicken.

3. Produkt Ansicht

POE-151/POE-152

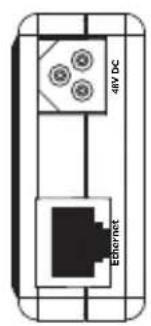

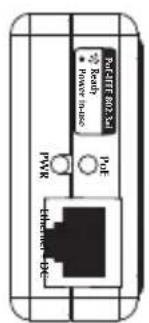

Es gibt zwei RJ-45 verbogene Jack Paare, eine DC 48V Steck zwei LED Anzeigen.

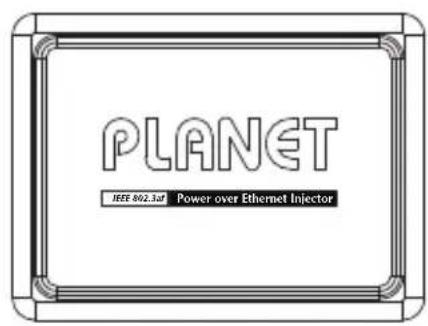

Bild 1: POE-151 / POE-152

POE-161

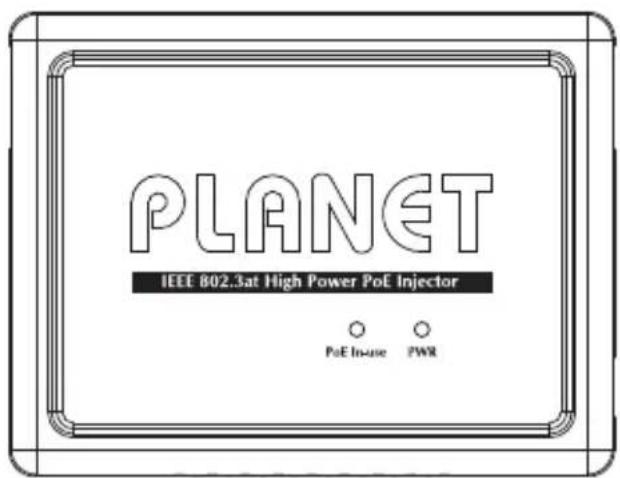

Es gibt zwei RJ-45 verbogene Jack Paare, eine DC 56V Steck zwei LED Anzeigen.

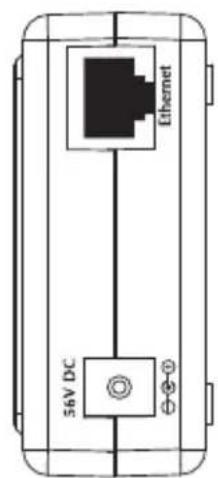

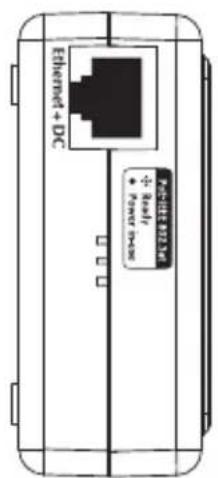

Bild 2: POE-161 Überblick

4. LED Anzeige

LED Beschreibung
Strom	Lichter die zeigen, dass der PoE Injektor Strom vom AC-DC Adapter hat.
PoE verwendet	Lichter die zeigen, dass der PoE Injektor DC in-line Strom liefert.

5. Hardware Installation

Dieser Abschnitt beschreibt die Hardware Funktionen des PoE Injektor. Bevor Sie irgend ein Netzwerk Gerät mit dem PoE Injektor verbinden,lesen Sieitte sorgfältig diesen Abschnitt.

5.1 Vorder Installation

Vor der Installation wird vorgeschlagen ihre Netzwerkumgebung zu überprüfen. Der PLANET PoE Injektor ist mit einem AC-DC Adapter versehen und injiziert den DC Strom in den Pin des verbogenen Doppelkabels dem IEEE Standard entsprechend, die Strom und Pin Steuerungsverbindungen werden in der Tabelle unter gezeigt:

Modell	Spez. des benötigten AC-DC Adapters	PoE Pin Steuerung
POE-151	Input: 100~240V AC 1/2(+), 3/6(-)	4/5(+), 7/8(-)
POE-152
POE-161	Entrée: 100~240C CA, Sortie: 56V CC 4/5(+), 7/8(-)

5/5e/6 UTP/STP Kategorie Kabel mit 8-Adern werden für die Installation besteht. UTP Kabel mit 4-Adern (Pin 1/2, 3/6) Funktionieren nicht POE-151/161 und können nur mit POE-152 in 10/100Base-TX Ethernet funktionieren.

Hinweis

Der PLANET PoE Splitter und der PLANET PoE Injektor (ausgenommen der POE-151, POE-152 und POE-161) können in Paar installiert werden. Die Verwendung vom Gerät vom Dritten ist erlaubt, falls das Gerät an den IEEE 802.3at oder IEEE 802.3af Standard angepasst ist.

5.2 PoE Injektor Installation

1. Verbinden Sie ein Standard Netzwerk Kabel vom Schalter/Arbeitsstation mit dem "Ethernet" Port des PoE Injektors.
2. Schlieben Sie das lange Kabel an, welches für die Verbindung der Remote Gerätes zum Port "Ethernet+DC" verwendet wird.

3. Verbinden Sie den AC Adapter mit dem "DC 48V" des POE-151/ POE-152. Die Strom LED wird anleuchten. Verbinden Sie den AC Adapter mit dem "DC 56V" des POE-161. Die Strom LED wird anleuchten.

4. Schließen Sie die IEEE 802.3af Geräte an. Basiert auf dem IEEE 802.3af Standard, kann das POE-151/POE-152 direkt mit irgendwelchen IEEE 802.3af Ende-Knoten als kabelloser Zugangspunkt verbunden werden. VoIP Telefon und IP Kameras, die die IEEE 802.3af über Ethernet Interface unterstützen.

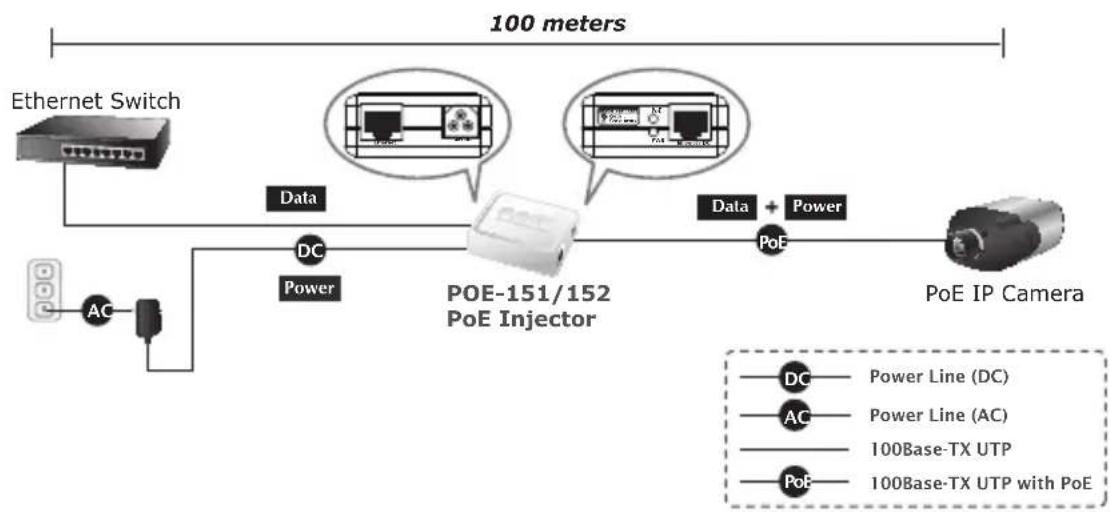

Bild 3: Verbindung zum IEEE 802.3af Gerät

1. Nachdem das POE-151/POE-152 das Vorhandensein eines IEEE 802.3af Gerätes entdeckt, leuchtet die LED Anzeige an, ist auf "ON" und dass, das Gerät unter Strom ist. Das gleiche passiert beim wenn es das Vorhandsein eines IEEE 802.3at / af Gerätes entdeckt.

5.3 PoE Injektor und PoE Splitter Installation

Bei einem nicht PoE Remote Gerät oder Ethernet Vorrichtung, können der PoE Injektor und der PoE Splitter beiden use Funktionieren um DC Strom für diese Geräte zu bieten, die Tabelle unter zeigt das Modell PLANET PoE Splitter:

Modell	PoE Standard DC	Strom Output	Durchreiche Geschwindigkeit
POE-151S	IEEE 802.3af 5V / 12V DC 10/100Mbps
POE-152S	IEEE 802.3af 5V / 12V DC 10/100/1000Mbps
POE-162S	IEEE 802.3at 12V / 24V DC 10/100/1000Mbps

1. Folgen Sie den Schritten 1, 2 und 3 vom Abschnitt 5.2 Verbindung.
2. Verbinden Sie das UTP Kabel in der Verpackung vom "Ethernet" des PoE Splitters mit dem RJ-45 Port des Remote Gerätes.
3. Verbinden Sie den richtigen DC Stecker vom "DC OUT" des PoE Splitters mit dem Remote Gerät.

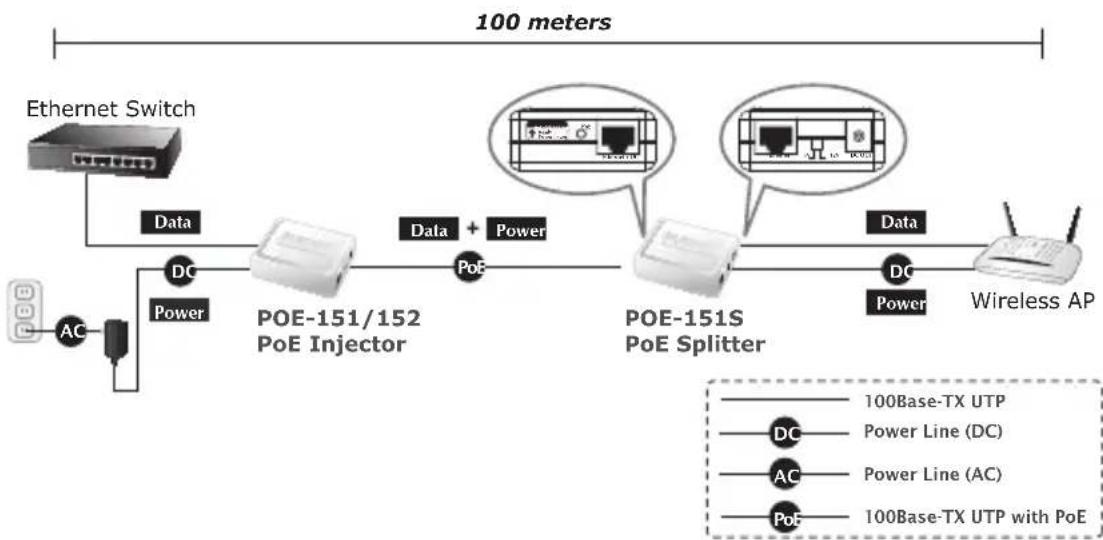

Bild 4: Verbindungsstruktur über den PoE Injektor und den PoE Splitter

6. Produkt Spezifikation

Produkt POE-151 POE-152 POE-161
Hardware Spezifikation
Interface	"Daten" Input Port 1 x RJ-45 STP
	"PoE (Datum + Strom)" Output Port	1 x RJ-45 STP
	DC Input Steckdose 1 x 48V DC 1 x 56V DC
LED Anzeiger		System: Strom x 1 (Gelb) PoE Port: PoE in Verwendung x 1 (Grün)
Netzwerk Kabel UTP Kat. 5/5e/6, bis zu 100m (328ft)
Datenrate 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps
Abmessungen (W x T x H) 73 x 55 x 24 mm 95 x 70 x 25 mm
Gewicht 50g 50g 83g
Einheit Input Spannung	DC 48V, 0.4A	DC 48V, 0.4A	DC 56V, 0.53A
Stromanforderung	100-240V AC, 50/60Hz
Stromverbrauch	15.4 Watt max.	15.4 Watt max.	30 Watt max.
Power over Ethernet (Strom über Ethernet)
PoE Standard	IEEE 802.3af Power over Ethernet / PSE		IEEE 802.3at / af Power over Ethernet / PSE
PoE Strom Output DC 48V / 15.4 Watt DC 56V / 30 Watt
PoE Stromversorgungstyp	Mittler-Span	End-Span	Mittler-Span
Strom Pin Steuerung	4/5(+), 7/8(-)	1/2(+), 3/6(-)	4/5(+), 7/8(-)
Übereinstimmung der Standards
IEEE 802.3 10Base-T Ethernet	■	■	■
IEEE 802.3u 100Base-TX Schnelles Ethernet	■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet	-	■	■
IEEE 802.3af Power over Ethernet	■	■	■
IEEE 802.3at Power over Ethernet	-	-	■
Übereinstimmung der Einstellungen	FCC Klasse B, CE Marke	FCC Klasse A, CE Marke	FCC Klasse A, CE Marke
Umgebung
Betriebstermperatur	0 ~ 50 Grad C
Lagerungstemperatur	-10 ~ 70 Grad C
Feuchtigkeit	5 ~ 95% (ohne Betaulung)
