MODE D'EMPLOI POE151 Planet

Injecteurs Ethernet la(norme IEEE 802.3at / af

IEEE 802.3at / af Strom über Ethernet Injektoren

Power over Ethernet Injectors IEEE 802.3at / af

IEEE 802.3at / af Energia para Injectores Ethernet

1. Vue d'ensemble 2-1
   2.Contenu du lot 2-1
2. Detail du produit 2-2
   4.Voyant DEL 2-2
3. Installation du matériel 2-3
4. Caracteristiques du produit 2-6

Deutsch

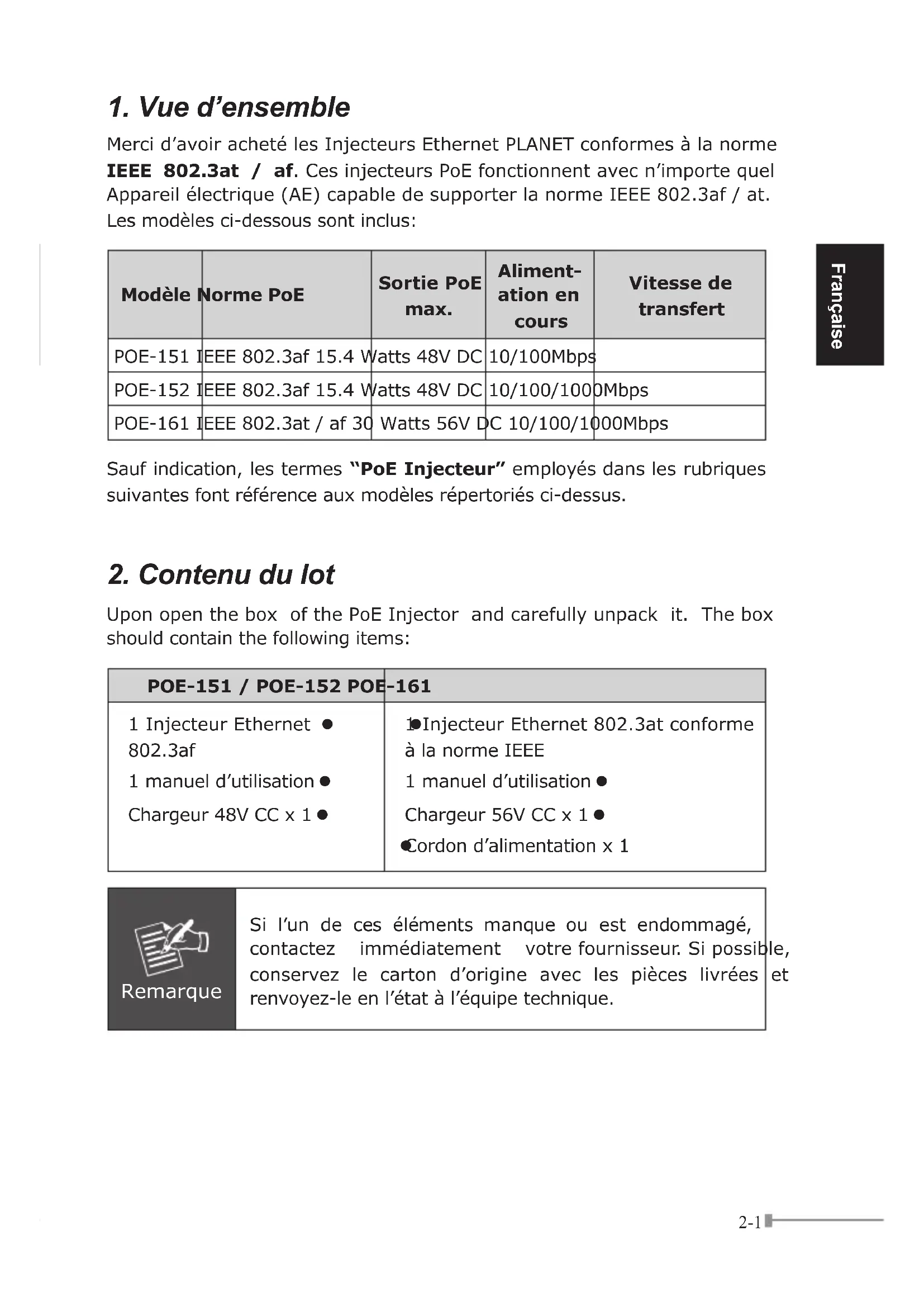

Merci d'avoir acheté les Injecteurs Ethernet PLANET conformes à la norme IEEE 802.3at / af. Ces injecteurs PoE fonctionnent avec n'importequel Appareil électrique (AE) capable de supporter la norme IEEE 802.3af / at. Les modèles ci-dessous sont inclus:

Modèle	Norme PoE	Sortie PoE max.	Aliment-ation en cours	Vitesse de transfert
POE-151	IEEE 802.3af 15.4 Watts 48V DC	10/100Mbps
POE-152	IEEE 802.3af 15.4 Watts 48V DC	10/100/100Mbps
POE-161	IEEE 802.3at / af 30 Watts 56V DC	10/100/1000Mbps

Sauf indication, les termes "PoE Injecteur" employés dans les rubriques suivantes font référence aux modèles repertoriés ci-dessus.

2. Contenu du lot

POE-151 / POE-152 POE-161
1 Injecteur Ethernet • 802.3af	1 •Injecteur Ethernet 802.3at conforme à la norme IEEE
1 manuel d'utilisation • Chargeur 48V CC x 1 •	1 manuel d'utilisation • Chargeur 56V CC x 1 • Cordon d'alimentation x 1

3. Détail du produit

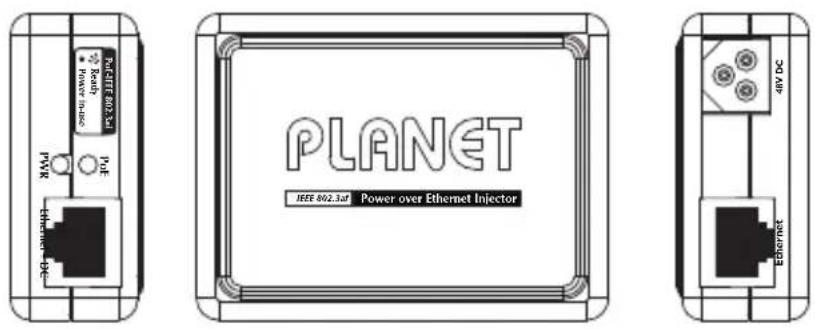

POE-151/POE-152

Il existe deux paires de cables torsadées RJ-45, Une prise électrique 48V CC et deux voyants DEL.

Scheme 1: POE-151 / POE-152

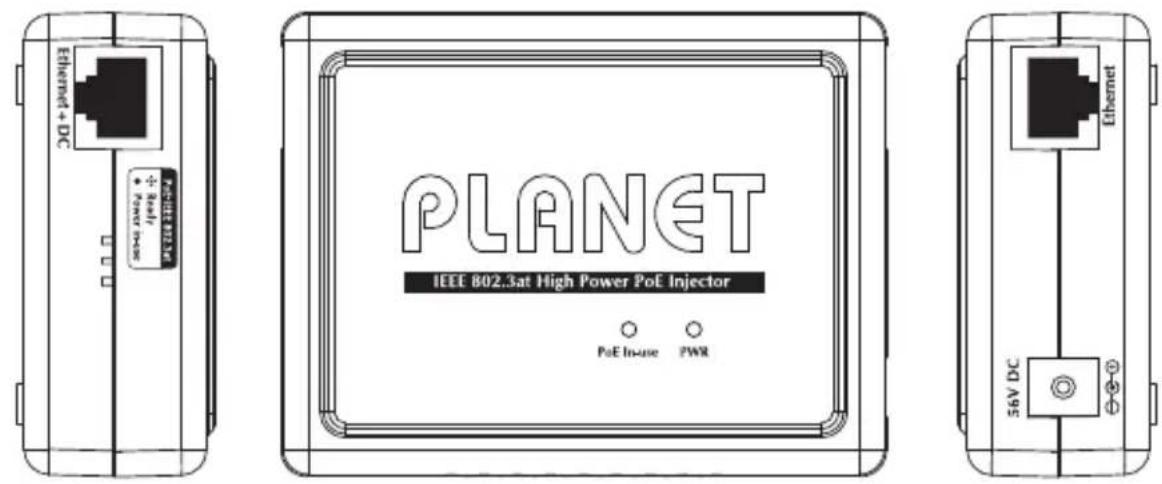

POE-161

Il existe deux paires de cables torsadées RJ-45, une prise 56 voyants DEL.

Scheme 2: POE-161 vue d'ensemble

4. Voyant DEL

DEL Description
Power	S'allume pour indiquer que l'Injecteur PoE est alimenté depuis un chargeur CA-CC.
PoE en cours	S'allume pour indiquer que l'Injecteur PoE alimentée la ligne électrique CC.

5. Installation du matériel

Cette section déscrit les fonctions du Injecteur PoE. Avant de connecter n'importe quel système réseau au Injecteur PoE, consultez ce chapitre.

Avant de proceser à l'installation, nous vous conseillons de vérifier vot connexion reseau. L'Injecteur PoE PLANET est doté d'un chargeur CA-C et injecte le courant CC DC dans la fiche de la paire de cable torsafée en conformité avec la norme IEEE, reprise dans le tableau ci-après:

Modèle	Chargeur CA-CC spec. requis.	Correspondance pour fiche PoE
POE-151	Entrée: 100~240V CA	4/5(+), 7/8(-)
POE-152 1	Sortie: 3/6V CC
POE-161	Entrée: 100~240C CA	4/5(+), 7/8(-)
	Sortie: 56V CC

Un cable de catégorie 5/5e/6 UTP/STP à 8 fiches est requis pour l'installation. Le cable UTP à 4 fiches (fiche 1/2, 3/6) fiches ne fonctionne pas avec POE-151/161 et ne fonctionne qu'avac POE-152 sur une connexion réseau Ethernet 10/100Base-TX.

Le Fendeur PoE PLANET et I'injecteur PoE PLANET (ex. POE-151, POE-152 et POE-161) peuvent être installés par paires. L'utilisation d'un tiers est autorisée si le système est conforme aux normes IEEE 802.3at ou IEEE 802.3af.

5.2 Installation de l'Injecteur PoE

1. Connectez un cable réseau standard depuis l'interrupteur/le port Ethernet de la station de travail de l'Injecteur PoE.
2. Connectez le cable long qui sera utilisé pour connecter le système à distance au port "Ethernet+CC".
3. Connectez le chargeur CA à la prise "48V CC" du POE-151/POE-152. Le voyant DEL reste allumé.

Connectez le chargeur CA à la prise "56V CC" du POE-161. Levoyant DEL reste allumé.

1. Connectez les systèmes IEEE 802.3af selon la norme IEEE 802.3af. Le POE-151/POE-152 peut se connecter directement à un système IEEE 802.3af comme par exemple un point d'accès sans fil, un VoIP ou un apparéil photo IP qui supporte l'interface IEEE 802.3af via Ethernet.

Remarque

Lorsque POE-161 conforme à la norme IEEE 802.3 le POE-161 peut se connecter directement aux nœuds d'extrémité de tout IEEE 802.3at tels que les caméras PTZ (Panoramaque, Inclinaison et Zoom) IP, Speed Dome, le point d'accès WLAN de haute consommatif d'énergie soutenant l'alimentation de IEEE 802.3at via le port Ethernet.

Scheme 3: Connexion à un système IEEE 802.3af

1. Une fois que POE-151/POE-152 détecte l'existence d'un système IEEE 802.3af, le voyant DEL reste allumé afin de signaler qu'il a l'unité. Le même POE-161 qui détecte l'existence d'un système 802.3at / af.

Remarque

Si le système connecté n'est pas totalement conforme avec la norme IEEE 802.3af, levoyant DEL du POE-151/ POE-152 ne restera pas allumé.

Remarque

1. Puisque le port POE-161 PoE supporte les sorties électriques 56V CC PoE, vérifie que le système électrique est adapté à une tension électrique entre 52 et 56V CC. Autrement, le système électrique risquerait d'être neodmmagé.

2. Si le système connecté n'est pas entierement conforme avec la norme IEEE 802.3at / af, le voyant DEL du POE-161 ne restera pas allumé.

5.3 Installation de l'Injecteur PoE et Fendeur PoE

Pour les systèmes à distance ou le matériel Ethernet, le Injecteur I et Fendeur PoE peuvent fonctionner en paires afin d'alimenter ces systèmes en courant CC. Le tableau ci-dessous montre les modèles de Fendeurs PoE PLANET:

Modèle	Norme PoE Sortie	électrique CC	Vitesse de transfert
POE-151S	IEEE 802.3af 5V	12V CC 10/100Mbps
POE-152S	IEEE 802.3af 5V	12V CC 10/100/1000Mbps
POE-162S	IEEE 802.3at 12V	/ 24V CC 10/100/1000Mbps

1. Suivez les étapes 1, 2 et 3 de la Rubrique 5.2 pour la connexion.
2. Connectez le cable UTP depuis le port "Ethernet" du Fendeur PoE au port RJ-45 du système à distance.
3. Connectez la prise CC de la "SORTIE CC" du Fendeur PoE au système à distance.

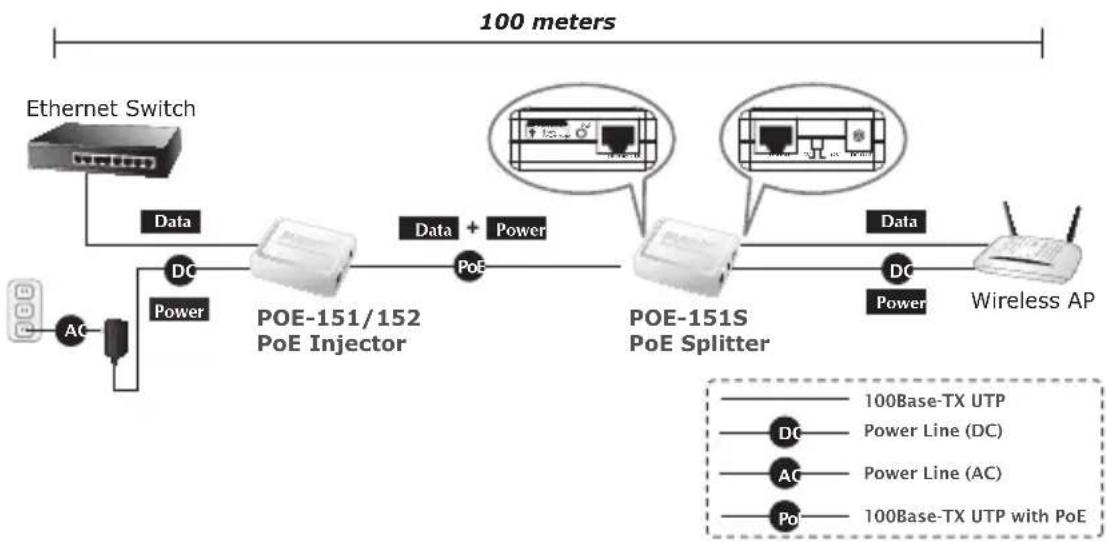

Scheme 4: Architecture de connexion via l'injecteur PoE et le Fendeur PoE

Remarque Veuillez youssassurer que la tension de sortie du Fendeur PoE est correcte avant d'alimenter le systeme à distance. Cela pourra endommager le systeme à distance.

6. Caracteristiques du produit

Produit POE-151 POE-152 POE-161
Caracteristiques du matériel
Interface	Port d'entrée des données	1 x RJ-45 STP
	"PoE (Données + Power)" Port de sortie	1 x RJ-45 STP
	Prise électrique d'entrée CC	1 x 48V DC 1 x 56V DC
LED Indicator		Système: Power x 1 (Jaune)Port PoE: PoE en cours d'utilisation x 1 (Vert)		Système: Power x 1 (Vert)Port PoE: PoE enutilization x 1 (Vert)
Câble Réseau Cat. UTP 5/5e/6, jusqu'à 100m (328pieds)
Taux de données 10/100Mbps 10/100/100/100Mbps mm 73 x 55 x 24 mm 95 x 70 x 25 mm
Dimension (P x D x H) 73 x 55 x 24 mm 5 x 70 x 25 mm
Poids 50g 50g 83g
Tension d'entrée 48V CC, 0,4A 48V CC, 0,4A 56V CC, 0,53A
Caracteristicques d'alimentation		100-240V AC, 50/60Hz
Consommation électrique		15,4 Watts max.	15,4 Watts max.	30 Watts max.
Alimentation via Ethernet
Norme PoE		IEEE 802.3af Alimentation via Ethernet / PSE		IEEE 802.3at / afAlimentation viaEthernet / PSE
Sortie d'alimentation PoE 48V CC / 15,4 Watts 56V CC / 30 Watts
Type d'alimentation électrique PoE		Mi-portée	Portée de fin	Mi-portée
Correspondance par fiche		4/5(+), 7/8(-)	1/2(+), 3/6(-)	4/5(+), 7/8(-)
Conformité aux normes
IEEE 802.3 10Base-T Ethernet		■	■	■
IEEE 802.3u 100Base-TX Ethernet Rapide		■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Alimentation via Ethernet		■	■	■
IEEE 802.3at Alimentation via Ethernet		-	-	■
Conformité avec les réglementsations		FCC catégorie B, Repère CE	FCC catégorie A, Repère CE	FCC catégorie A, Repère CE
Environnement
Température de fonctionnement		0 ~ 50 Degrès C
Température de stockage -10 ~ 70		Degrés C
Humidité		5 ~ 95% (Non-condensation)

1. Überblick
