MANUAL DE USUARIO POE151 Planet

Inyectores IEEE 802.3at / af Energía sobre Ethernet

POE-151 / POE-152 / POE-161

User's Manual

Table of Contents

English

1. Información general. 7-1
2. Contenso del paquete 7-1
3. Vista general del Producto 7-2
4. Indicación LED 7-2
5. Instalación del hardware 7-3
6. Especialación de Producto 7-7

1. Overview

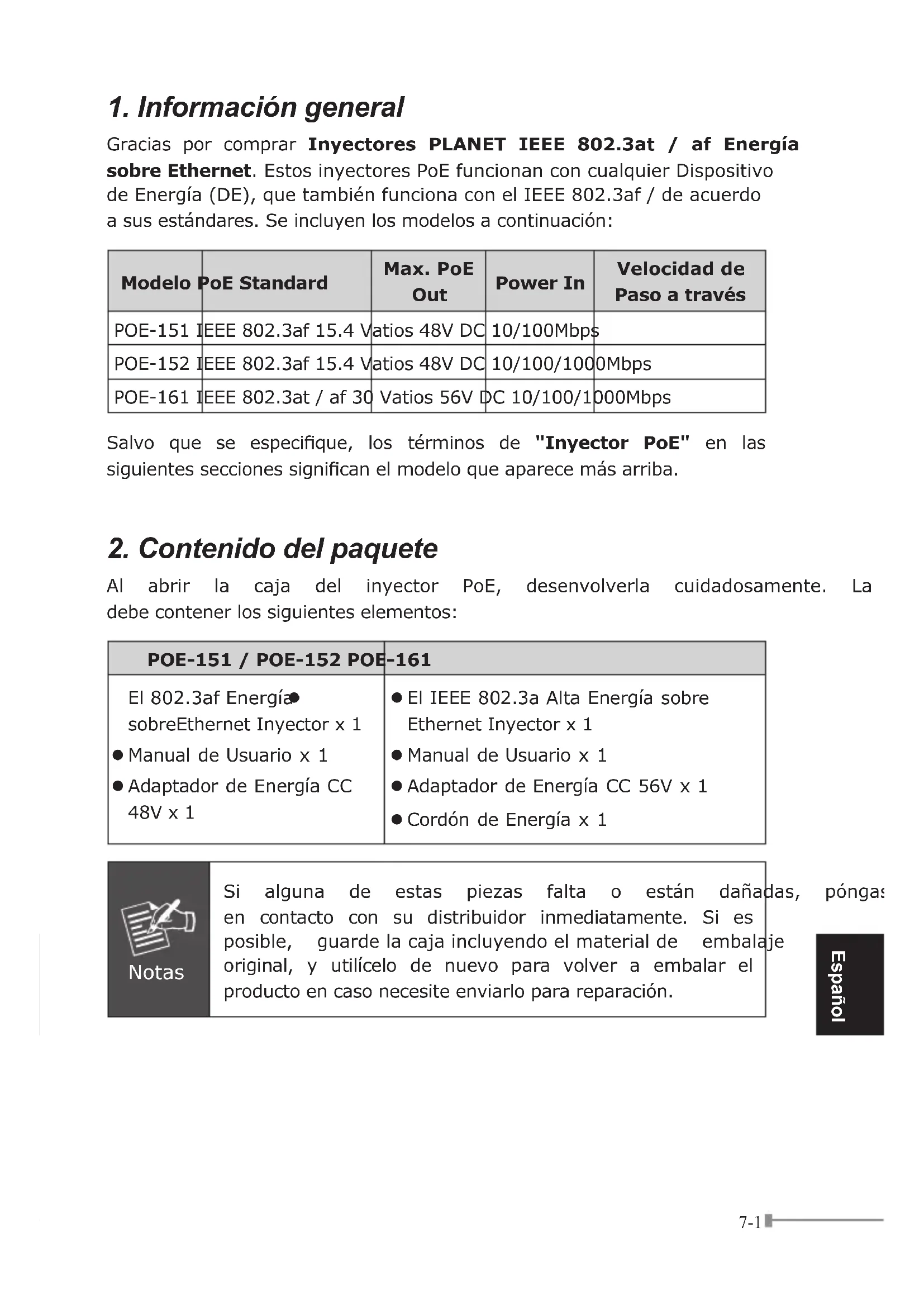

1. Información general

Gracias por comprar Inyectores PLANET IEEE 802.3at / af Energía sobre Ethernet. Estos inyectores PoE funcional conrialquier Dispositivo de Energía (DE), que también funciona con el IEEE 802.3af / de acuero a sus estandares. Se incluyen los modelos a continuación:

Modelo	PoE Standard	Max. PoE Out	Power In	Velocidad de Paso aGORITHIS
POE-151	IEEE 802.3af 15.4 V	atios 48V DC	10/100Mbps
POE-152	IEEE 802.3af 15.4 V	atios 48V DC	10/100/100	0Mbps
POE-161	IEEE 802.3at / af 30	Vatos 56V DC	10/100/1	000Mbps

Salvo que se especifique, los关键时刻 de "Inyector PoE" en las siguientes secciones significan el modelo que aparece más arriba.

2. Contenso del paquete

AlAbrir la caja del inyector PoE,desenvolverla cuidadosamente.La debe contener los siguientes elementos:

POE-151 / POE-152 POE-161
El 802.3af Energía@sobreEthernet Inyector x 1	● El IEEE 802.3a Alta Energía sobre Ethernet Inyector x 1
● Manual de Usuario x 1	● Manual de Usuario x 1
● Adaptador de Energía CC 48V x 1	● Adaptador de Energía CC 56V x 1
	● Cordón de Energía x 1

3. Vista general del Producto

POE-151 / POE-152

Hay dos enchufes de Par Trenzado RJ-45, un conector de alir CC 48V y dos indicadores LED.

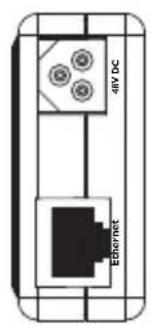

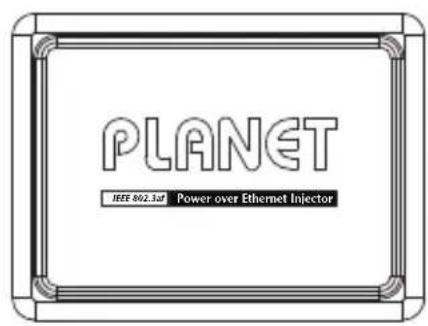

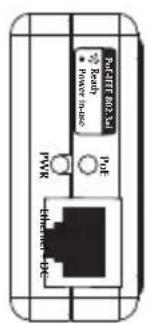

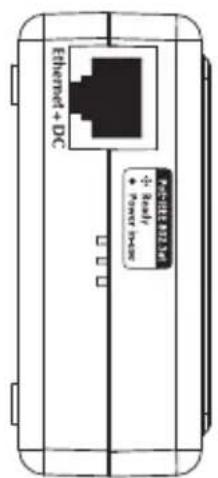

Figura 1: POE-151 / POE-152

POE-161

Hay dos enchufes de Par Trenzado RJ-45, un conector de alir CC 56V y dos indicadores LED.

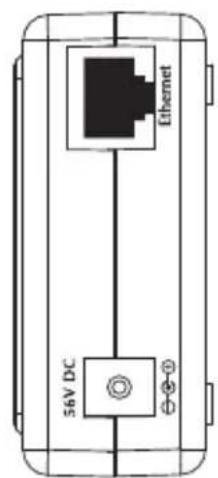

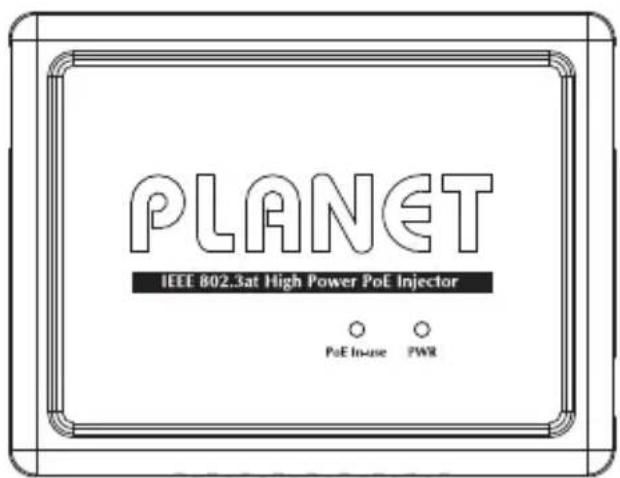

Figura 2: Vista General POE-161

4. Indicación LED

LED Descripción
Encender	Se enciende para indicar que el inyector PoE tiene el energia del adaptor del AC-DC.
PoE En uso	Se enciende para indicar que el inyector PoE está proportionsando energia en linera de alimentación CC.

5. Instalación del hardware

Esta sección describe las caracteristicas de hardware de Inyector PoE. Antes de conectar cualquier dispositivo de red para el Inyector PoE, consulte detenidamente este capítulo.

5.1 Antes de la instalación

Antes de su instalación, se recomienda comprobar el entorno de re inyector PLANET PoE tiene un adaptor AC-DC e injecta en la corriente continua en la clavija del cable par trenzado siguendo el estándar la relacion de asignación de potencia y el pin está en la tabla de abajo:

Modelo	Especillas De Adapatador AC-DC	Asignacion de PIN PoE
POE-151	Entreda: 100~240V AC	4/5(+), 7/8(-)
POE-152	Salida: 3/6(V)CC
POE-161	Entrada: 100~240C AC	4/5(+), 7/8(-)
	Salida: 56V CC

Categoría 5/5e/6 de cable UTP / STP que requires 8 alambres para la instalación. Cable UTP de 4 alambres (pines 1 / 2, 3 / 6) trabajo con POE-151/161 y solo puedeeworkar con POE-152 en Ethernet 10/100Base-TX.

Notas

El separator PLANET PoE y el inyector PLANET PoE (por典型案例, POE-151, POE-152 y POE-161) pueda ser instalados en par. El uso de un dispositivo de terceros está permitido si el dispositivo cumple con el estándar IEEE 802.3at o estándar IEEE 802.3af.

5.2 Instalación de Inyector PoE

1. Conecte un cable de red estándar de Interruption/Estación de trabajo hacía el puerto de inyector PoE "Ethernet".
2. Conecte el cable长大o que sera utilisé para conectar al dispositivo remoto en el puerto "Ethernet + DC".
3. Conecte el adaptor AC a "CC 48V" de POE-151/POE-152. El encendido LED sera constante.

Conecte el adaptor AC a "CC 56V" de POE-161. El encendido LED sera constante.

1. Conecte con los dispositivos IEEE 802.3af. Basándose sobre el estándar IEEE 802.3af, el POE-151/POE-152 pueda connectarse directamente con cualquier+nodos final IEEE 802.3af como punto de acceso inalábricos, Telefonos VoIP y cámaras IP que soportan el estándar IEEE 802.3af de alimentación sobre la interfaz Ethernet.

Figura 3: Conexión a dispositivo IEEE 802.3af

1. Una vez que el POE-151/POE-152 detecta la existencia de un dispositivo IEEE 802.3af, el indicator LED estáfirmamente encendido muestrando que está proportionando la energia. El本身就是 para el POE-161 que detecta la existencia de un dispositivo IEEE 802.3at / af.

Notas

Si el dispositivo connectado no está cumpliendoplenamente conel estandar IEEE 802.3af,elindicador LED de POE-151/POE-152 no tendrá un encendido constante.

Notas

1. Ya que el Puerto PoE POE-161 soporta 56V CC de potencia PoE, por favor compruebe y asegurette de que el rango acceptable de CC del Dispositivo Alimentado (DA) es de 52 a 56V CC. De lo contrario, que el Dispositivo Alimentado (DA).
2. Si el dispositivo conectado no está能满足 plenamente con los estandares IEEE 802.3at / af Energía sobre Ethernet, el indicator LED de POE-161 no tendrá encendido constante.

Para los dispositivos sin PoE remoto o equipo de Ethernet, el Inyeo PoE e Separator PoE pueda andar en pares para proveer Energía CC a这些东西 dispositivos, la tabla de abajo muestra el modelo de Separ PoE PLANET:

Modelo	Estándar PoE	Energía de Salida DC	Velocidad de Paso aGORITHIS
POE-151S IEEE 802.3af 5V /	12V CC 10/100Mbps
POE-152S IEEE 802.3af 5V /	12V CC 10/100/1000Mbps
POE-162S IEEE 802.3at 12V / 24V CC 10/100/1000Mbps

1. Siga el paso 1, paso 2 y paso 3 de la sección 5.2 para la conexión.
2. Conecte el cable de UTP en el paquete de "Ethernet" del separator PoE al puerto RJ-45 del dispositivo remoto.
3. Conecte el enchufe DC apropiado de "OUT DC" del separator PoE en el dispositivo remot.

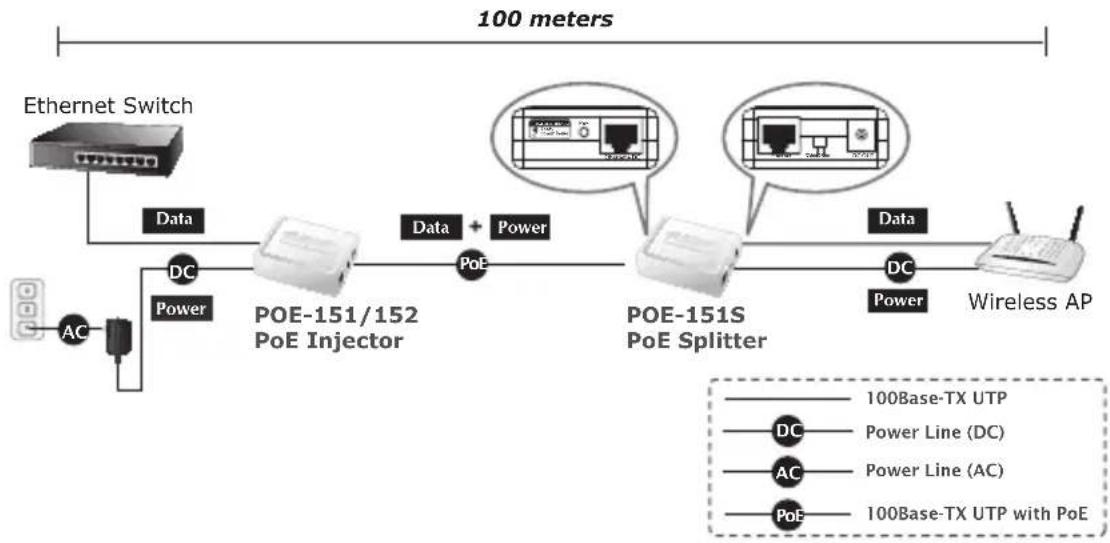

Figura 4: Arquitectura de Conexión a realizés del inyector PoE y Separador PoE

Asegúrese de que el voltaje del Separador PoE es correcto antes de conectar un dispositivo remoto de lo podería darar tal dispositivo remoto.

contr

6. Especification de Producto

Producto POE-151 POE-152 POE-161
Especficación de Hardware
Interface	Puerto de Entrada de "Datas"	1 x RJ-45 STP
	"PoE (Data + Energía)" Puerto de Salida	1 x RJ-45 STP
	Enchufe de Entrada de Energía CC	1 x 48V CC 1 x 56V CC
Indicador LED		Sistema: Energía x 1 (Amarillo) Puerto PoE: PoE en Uso x 1 (Verde)		Sistema: Energía x 1 (Verde) Puerto PoE: PoE en Uso x 1 (Verde)
Cable de Red UTP Cat. 5/5e/6, up to 100m (328ft)
Ratio de Data 10/100Mbps 10/100/100Mbps 10/100/1000Mbps 10/100/1000M bps
Dimisión (Ancho x Profundidad x Altura)		73 x 55 x 24 mm 73 x 55 x 24 mm 95 x 70 x 25 mm
Peso 50g 50g 83g
Voltage Entrada Unitario CC 48V, 0.4A		CC 48V, 0.4A	CC 56V, 0.53A
Requerimiento de Energía		100-240V AC, 50/60Hz
Consumo de Energía		15.4 Varios max.	15.4 Varios max.	30 Varios max.
Energía sobre Ethernet
Estándar PoE		IEEE 802.3af Energía sobre Ethernet / PSE		IEEE 802.3at / af Energía sobre Ethernet / PSE
Salida de Energía PoE		CC 48V / 15.4 Varios		CC 56V / 30 Varios
Tipo de Abastecedor de Energía PoE		Lapso Medio	Lapso Final	Lapso Medio
Asignación de Energía Pin		4/5(+), 7/8(-)	1/2(+), 3/6(-)	4/5(+), 7/8(-)
Estándares de Conformidad
IEEE 802.3 10 Base-T Ethernet		■	■	■
IEEE 802.3u 100 Base-TX Fast Ethernet		■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Energía sobre Ethernet		■	■	■
IEEE 802.3at Energía sobre Ethernet		-	-	■
Cumplimiento de Reglamento		FCC Clase B,marca CE	FCC Clase A,marca CE	FCC Clase A,marca CE
Medio Ambiente
Temperatura Operativa		0 ~ 50 Grados C
Temperatura de Almacenimiento		-10 ~ 70 Grados C
Humedad		5 ~ 95% (Sin condensación)
