Tipo de producto	Divisor PoE (Power over Ethernet Splitter) Gigabit
Modelo	PLANET POE-162S
Normas PoE soportadas	IEEE 802.3af / IEEE 802.3at
Interfaz de red	1 x RJ-45 STP entrada (PoE + datos), 1 x RJ-45 STP salida de datos
Conector de salida CC	1 x conector DC jack
Velocidad de datos	10/100/1000 Mbps (Gigabit)
Tensión de entrada PoE	802.3af: 48 V CC; 802.3at: 52~56 V CC
Tensión de salida CC (seleccionable mediante DIP)	12 V CC / 2 A o 24 V CC / 1 A
Conmutador DIP	Selección de tensión de salida (12V o 24V)
Indicador LED	PoE activado (verde): indica conexión a un PSE 802.3af/at
Dimensiones (L x An x Al)	95 x 70 x 25 mm
Peso	111 g
Material de la carcasa	Plástico
Cable de red recomendado	Cat. 5/5e/6 UTP, hasta 100 m
Número de dispositivos alimentados	1
Temperatura de funcionamiento	0 ~ 50 °C
Temperatura de almacenamiento	-10 ~ 70 °C
Humedad	5 ~ 95% (sin condensación)
Certificaciones	FCC Clase A, CE
Contenido del paquete	Divisor PoE, manual de usuario, cable UTP de 15 cm, 2 cables de conexión CC
Garantía	2 años (estándar)

Preguntas frecuentes - POE162S Planet

¿Qué es el PLANET POE-162S?

El POE-162S es un divisor PoE Gigabit compatible con las normas IEEE 802.3af/at. Separa la alimentación y los datos provenientes de un cable Ethernet PoE para alimentar un dispositivo no PoE (como una cámara IP, un punto de acceso) mientras proporciona una conexión de red Gigabit.

¿Cómo elegir la tensión de salida con el interruptor DIP?

El POE-162S dispone de un interruptor DIP que permite seleccionar la tensión de salida: 12V CC / 2A o 24V CC / 1A. La posición por defecto es 12V CC. Asegúrese de que la tensión coincida con las necesidades de su dispositivo antes de conectar la alimentación.

¿Puedo usar el POE-162S con un inyector PoE que no sea PLANET?

Sí, siempre que el inyector sea compatible con las normas IEEE 802.3af o IEEE 802.3at. El POE-162S funciona con cualquier equipo PSE (Power Sourcing Equipment) que cumpla con estos estándares.

¿Cuál es la velocidad máxima soportada por el POE-162S?

El POE-162S soporta velocidades de 10/100/1000 Mbps (Gigabit Ethernet), lo que lo hace adecuado para aplicaciones de alto rendimiento como cámaras IP HD o puntos de acceso Wi-Fi 5/6.

¿Cómo saber si el POE-162S recibe bien la alimentación?

Un indicador LED verde situado en la carcasa se enciende cuando el divisor está conectado a una fuente PoE compatible (802.3af/at). Si no se enciende, verifique el cable y la compatibilidad del inyector o del switch PoE.

¿Qué tipos de cables puedo usar con el POE-162S?

Use un cable UTP de categoría 5, 5e o 6 para una distancia máxima de 100 metros. El cable suministrado (15 cm) está destinado a la conexión entre el divisor y el dispositivo.

¿Puede el POE-162S alimentar varios dispositivos?

No, el POE-162S está diseñado para alimentar un solo dispositivo a la vez. Para alimentar varios dispositivos, use un switch PoE multipuertos o varios divisores.

¿Qué hacer si el POE-162S no funciona?

Verifique los siguientes puntos: 1) La fuente PoE está encendida y es compatible. 2) El cable Ethernet está correctamente conectado. 3) La tensión de salida seleccionada corresponde a su dispositivo. 4) El indicador LED está encendido. Si el problema persiste, contacte al soporte de PLANET.

¿Cuál es la distancia máxima entre el inyector PoE y el divisor?

La distancia máxima es de 100 metros con un cable UTP de categoría 5e o 6. Más allá, use extensores PoE o un cable de mejor calidad.

¿Es compatible el POE-162S con cámaras PTZ?

Sí, el POE-162S se usa a menudo para alimentar cámaras PTZ, puntos de acceso y otros dispositivos de red que requieren una tensión de 12V o 24V CC y un enlace Gigabit.

MANUAL DE USUARIO POE162S Planet

1. Información general 7-1
2. Contenido del paquete 7-1
3. Vista general del Producto 7-2
4. Indicación LED 7-2
5. Instalación del hardware 7-3
6. Especificación de Producto 7-7

1. Overview

1. Información general

Gracias por comprar Separadores PLANET IEEE 802.3at / af Energía sobre Ethernet. Estos separadores PoE funcionan con cualquier Dispositivo de Energía (DE), que también funciona con el IEEE 802.3af / de acuerdo a sus estándares. Se incluyen los modelos a continuación:

Modelo Estándar PoE		Energía de Salida CC	Energía de Entrada	Velocidad de Paso a través
POE-151S	IEEE 802.3af 5V / 1	2V 48V DC 10/100	Mbps
POE-152S	IEEE 802.3af 5V / 1	2V 48V DC 10/100	/1000Mbps
POE-162S	IEEE 802.3at / af 12	V / 24V 56V DC 1	0/100/1000Mbps

Salvo que se especifique, los términos de "Separador PoE" en las siguientes secciones significan el modelo que aparece más arriba.

2. Contenido del paquete

Al abrir la caja del inyector PoE, desenvolverla cuidadosamente. La caja debe contener los siguientes elementos:

POE-151S / POE-152S	POE-162S
■ El 802.3af Energía sobreEthernet Separador x 1■ Manual de Usuario x 1■ Cable Estirado de Red de15cm UTP x 1■ Cable de Enchufe DC x 2	■ El IEEE 802.3a Alta Energía sobre Ethernet Gigabit Separador x 1■ Manual de Usuario x 1■ Cable Estirado de Red de15cm UTP x 1■ Cable de Enchufe DC x 2

Notas

Si alguna de estas piezas falta o están dañadas, póngase en contacto con su distribuidor inmediata-mente. Si es posible, guarde la caja incluyendo el material de embalaje original, y utilícelo de nuevo para volver a embalar el producto en caso necesite enviarlo para reparación.

3. Vista general del Producto

POE-151S / POE-152S

Hay dos enchufes de Par Trenzado RJ-45, 1 indicador LED, 1 enchuf DC 5V / 2A, 12V / 1A DIP y 1 Conector de Enchufe DC.

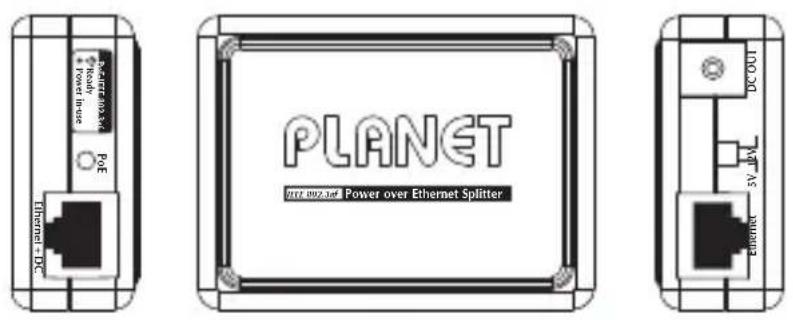

Figura 1: POE-151S / POE-152S

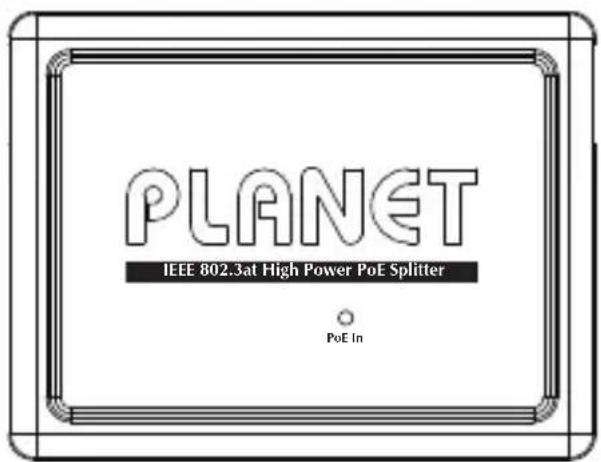

POE-162S

Hay dos enchufes de Par Trenzado RJ-45, 1 indicador LED, 1 enchuf DC 12V / 2A, 24V / 1A DIP y 1 Conector de Enchufe DC.

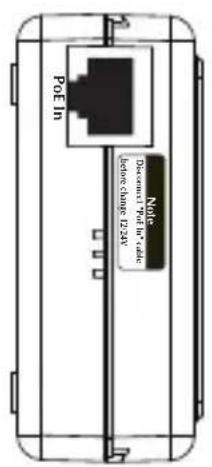

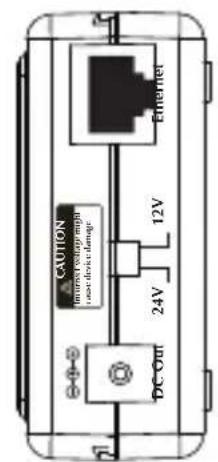

Figura 2: Vista General POE-162S

4. Indicación LED

LED Color Función
PoE En Verde	Las luces indican que el Puerto está conectado al dispositivo IEEE 802.3af / at PSE.

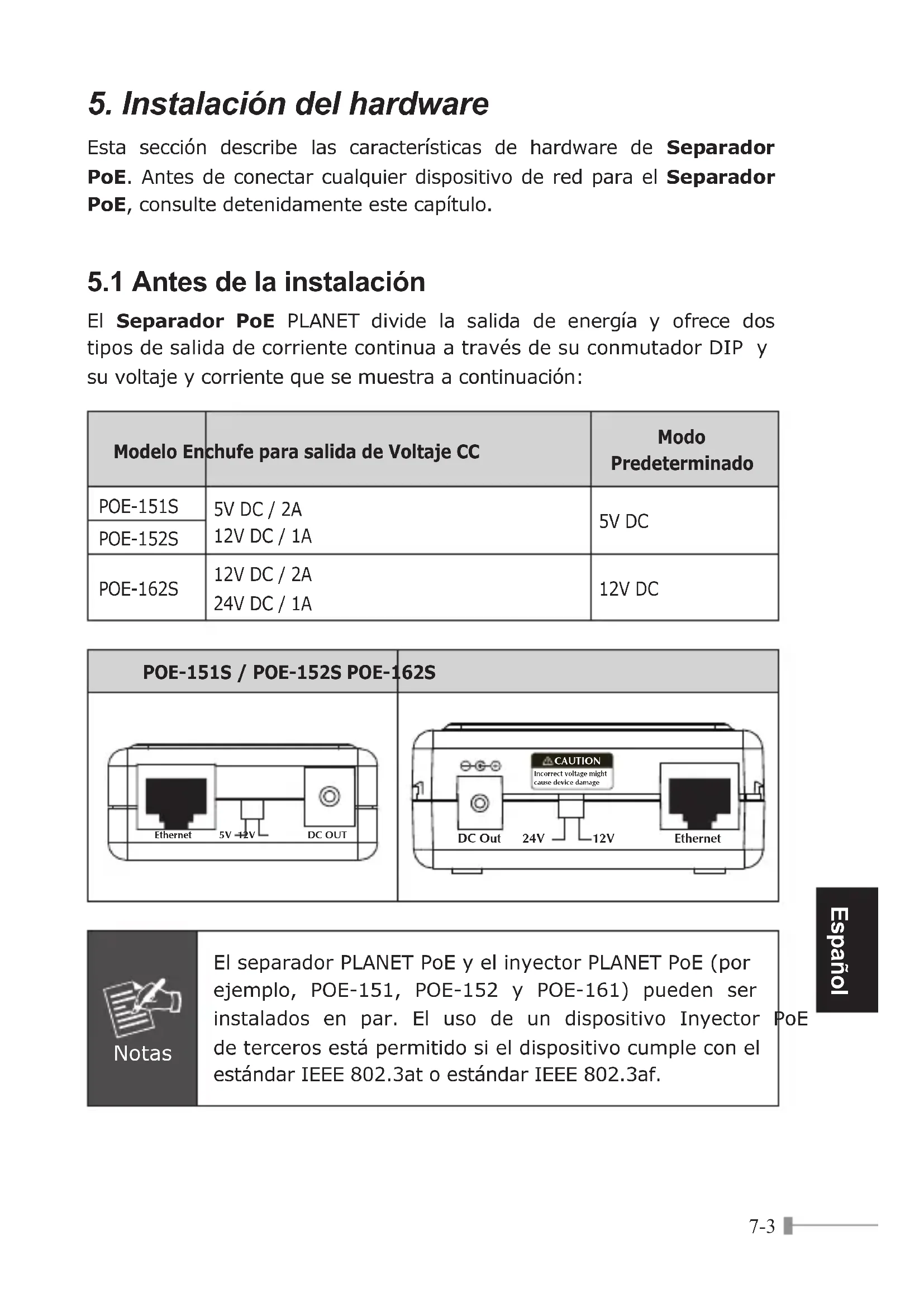

5. Instalación del hardware

Esta sección describe las características de hardware de Separador PoE. Antes de conectar cualquier dispositivo de red para el Separador PoE, consulte detenidamente este capítulo.

5.1 Antes de la instalación

El Separador PoE PLANET divide la salida de energía y ofrece dos tipos de salida de corriente continua a través de su conmutador DIP y su voltaje y corriente que se muestra a continuación:

Modelo Enchufe para salida de Voltaje CC		Modo Predeterminado
POE-151S	5V DC / 2A	5V DC
POE-152S	12V DC / 1A
POE-162S	12V DC / 2A	12V DC
	24V DC / 1A

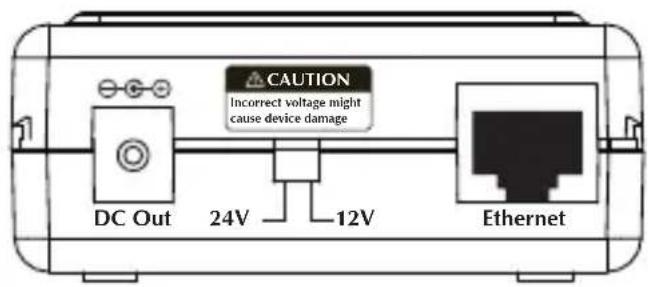

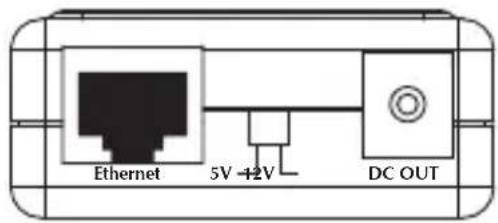

POE-151S / POE-152S POE-162S

El separador PLANET PoE y el inyector PLANET PoE (por ejemplo, POE-151, POE-152 y POE-161) pueden ser instalados en par. El uso de un dispositivo Inyector de terceros está permitido si el dispositivo cumple con el estándar IEEE 802.3at o estándar IEEE 802.3af.

PoE

5.2 Instalación de Dispositivo 802.3af/at

El Separador PLANET PoE también ofrece la alternativa, para que los dispositivos que no son IEEE 802.3af / 802.3at, de conectar con un IEEE 802.3af / 802.3at al dispositivo de alimentación del PSE como Energía sobre Inyector Ethernet o Energía sobre Enchufe Ethernet, la figura es de la siguiente manera.


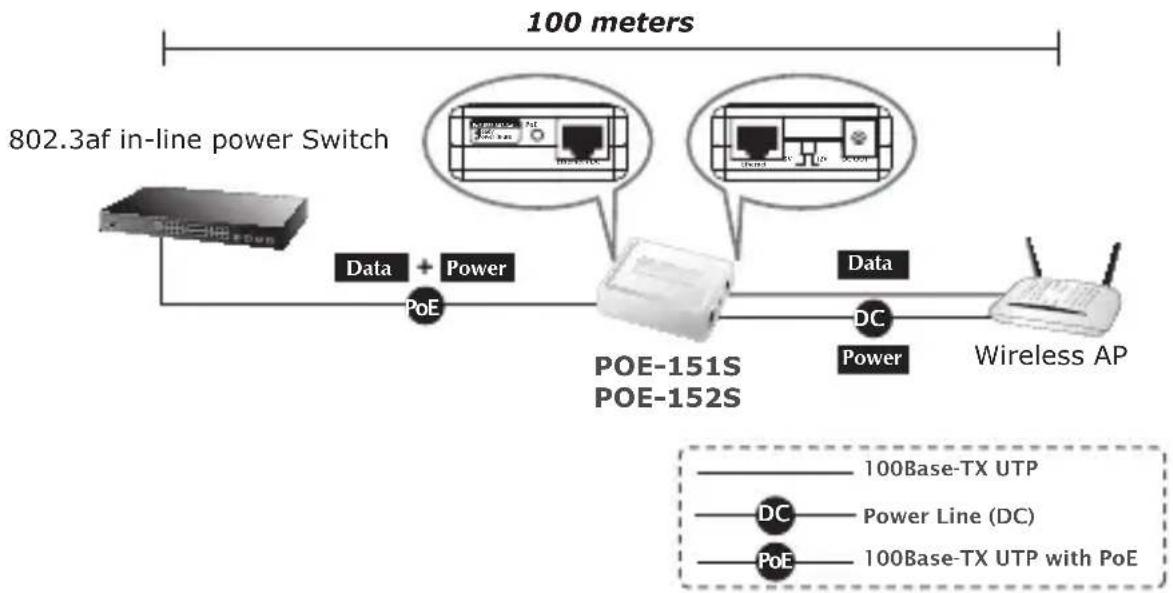

Figura 3: Conexión a dispositivo IEEE 802.3af
        F["Image: 802.3at in-line power switch"]
        G["Image: POE-162S"]
        H["Image: PTZ Speed Dome"]
    end
    style F fill:#fff,stroke:#333
    style G fill:#fff,stroke:#333
    style H fill:#fff,stroke:#333

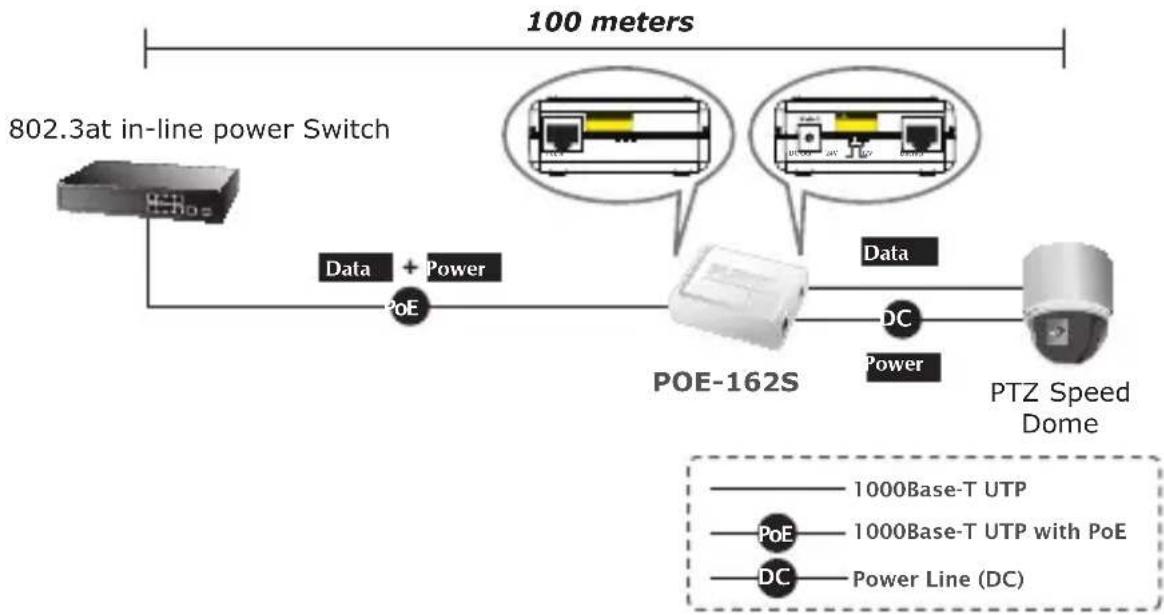

Figura 4: Conexión a Dispositivo IEEE 802.3at

Notas

Con estándar IEEE 802.3af / 802.3at, el Separador PoE PLANET también puede co-trabajar con el enchufe IEEE 802.3af / 802.3at estándar de medio lapso con alimentación de energía sobre el pin 1, 2 y 3, 6

5.3 Instalación de Inyector PoE y Separador PoE

Para los dispositivos sin PoE remoto o equipo de Ethernet, el Separador PoE e Inyector PoE pueden andar en pares para proveer Energía CC a estos dispositivos, la tabla de abajo muestra el modelo de Inyectores PoE PLANET:

Modelo Estándar PoE	Max. PoE de Salida	Energía de Entrada	Velocidad de Paso a través
POE-151 IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps
POE-152 IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps
POE-161 IEEE 802.3at / af 30 Watts 56V DC 10/100/1000Mbps

Pasos:

1. [Enchufe e Inyector PoE] Conecte un cable de red estándar UTP desde el Enchufe/estación de trabajo al Puerto "Ethernet" de inyector PoE e inyector PoE obtendrá la alimentación de CC del adaptador de corriente adjunto.

2. [Inyector PoE y Separador PoE]

■ Conecte el cable de largo alcance UTP entre el puerto "Ethernet + DC" de Inyector PoE al puerto "Ethernet + CC" (o "PoE In") del Separador PoE.

■ Los LED PoE Invector de ambos y Separadores se iluminarán en la continuidad.

3. [Separador PoE]

■ Conecte el cable UTP en el paquete de "Ethernet" del Separador PoE al puerto RJ-45 del dispositivo remoto.

■ Ajuste de salida adecuada alimentación de CC y conecte el enchufe de CC apropiada desde "OUT DC" del separador PoE en el dispositivo remoto.

100 meters

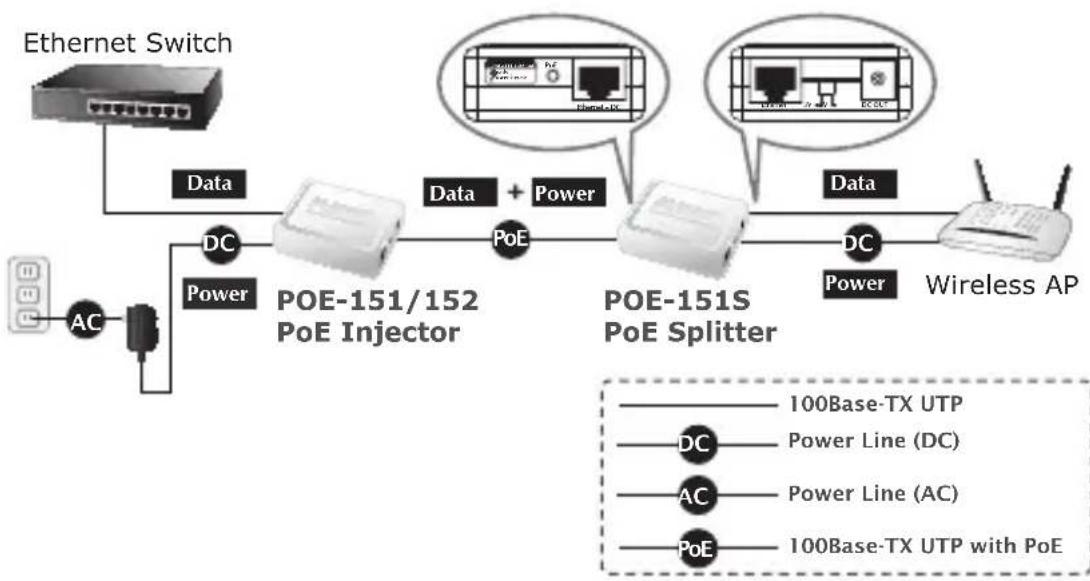

Figura 5: Arquitectura de Conexión vía Inyector 802.3af PoE y Separador PoE


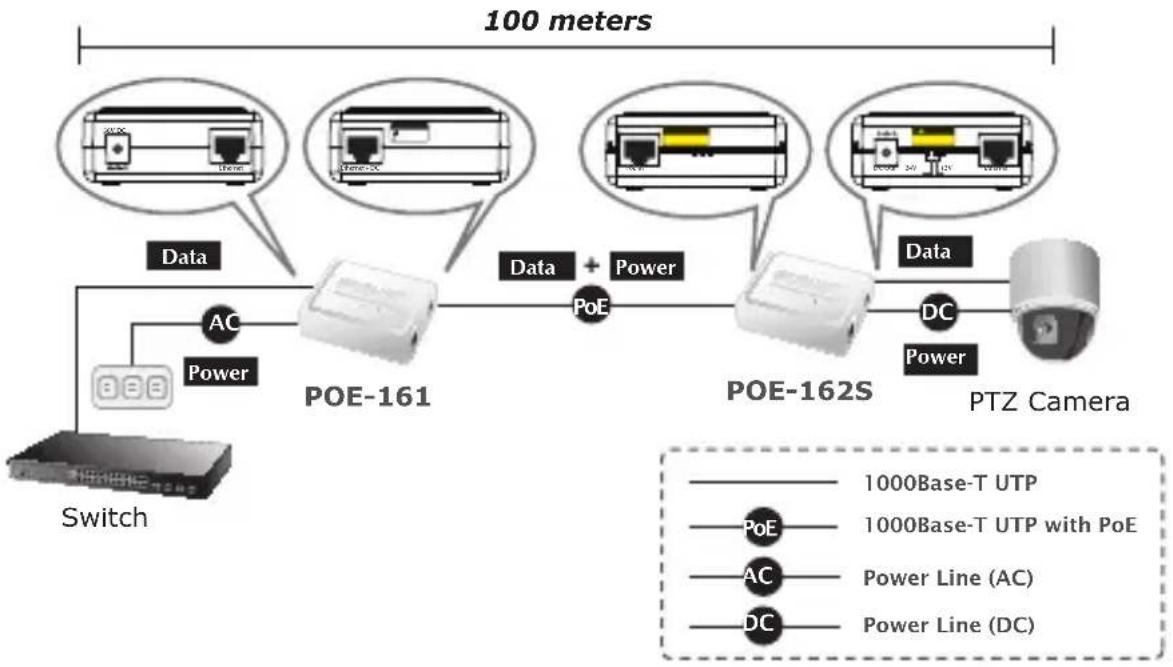

Figura 6: Arquitectura de Conexión vía Inyector 802.3af PoE y Separador PoE

Notas

Asegúrese de que el voltaje del Separador PoE es correcto antes de conectar un dispositivo remoto de lo contrario, podría dañar tal dispositivo remoto.

6. Especificación de Producto

Producto POE-151S POE-152S POE-162S
Especificación de Hardware
Interface	Puerto de Salida de "Datos"	1 x RJ-45 STP
	"PoE (Data + Energía)" Puerto de Entrada	1 x RJ-45 STP
	Conector de Enchufe de Salida CC	1
Indicador LED Sistema: PoE en Uso x 1 (Verde)
Cable de Red UTP Cat. 5/5e/6, hasta 100m (328pies)
Ratio de Data 10/100Mbps 10/100/1000 Mbps 10/100/1000Mbps
Dimensión (Ancho x Profundidad x Altura)		73 x 55 x 24 mm 73 x 55 x 24 mm 95 x 70 x 25 mm
Peso 50g 50g 111g
Energía sobre Ethernet
Estándar PoE		IEEE 802.3af Energía sobre Ethernet / DE		IEEE 802.3at / af Energía sobre Ethernet / DE
Entrada de Energía PoE		802.3af 48V CC		802.3at 52~56V CC
Enchufe DIP		Voltaje de Salida 5V / 12V CC	Voltaje de Salida 5V / 12V CC	Voltaje de Salida 12V / 24V CC
Número de dispositivos que pueden ser encendidos		1	1	1
Estándares de Conformidad
IEEE 802.3 10 Base-T Ethernet		■	■	■
IEEE 802.3u 100 Base-TX Fast Ethernet		■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Energía sobre Ethernet		■	■	■
IEEE 802.3at Energía sobre Ethernet		-	-	■
Cumplimiento de Reglamento		FCC Clase B, marca CE	FCC Clase A, marca CE	FCC Clase A, marca CE
Medio Ambiente
Temperatura Operativa		0 ~ 50 Grados C
Temperatura de Almacenamiento		-10 ~ 70 Grados C
Humedad		5 ~ 95% (Sin condensación)
