Produkttyp	Gigabit PoE-Splitter (Power over Ethernet Splitter)
Modell	PLANET POE-162S
Unterstützte PoE-Standards	IEEE 802.3af / IEEE 802.3at
Netzwerkschnittstelle	1x RJ-45 STP Eingang (PoE + Daten), 1x RJ-45 STP Ausgang Daten
DC-Ausgangsstecker	1x DC-Buchse
Datenrate	10/100/1000 Mbps (Gigabit)
PoE-Eingangsspannung	802.3af: 48 V DC; 802.3at: 52~56 V DC
DC-Ausgangsspannung (über DIP wählbar)	12 V DC / 2 A oder 24 V DC / 1 A
DIP-Schalter	Auswahl der Ausgangsspannung (12V oder 24V)
LED-Anzeige	PoE aktiv (grün): zeigt Verbindung zu einem 802.3af/at PSE an
Abmessungen (L x B x H)	95 x 70 x 25 mm
Gewicht	111 g
Gehäusematerial	Kunststoff
Empfohlenes Netzwerkkabel	Cat. 5/5e/6 UTP, bis zu 100 m
Anzahl der versorgten Geräte	1
Betriebstemperatur	0 ~ 50 °C
Lagertemperatur	-10 ~ 70 °C
Luftfeuchtigkeit	5 ~ 95 % (nicht kondensierend)
Zertifizierungen	FCC Klasse A, CE
Lieferumfang	PoE-Splitter, Bedienungsanleitung, 15 cm UTP-Kabel, 2 DC-Anschlusskabel
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - POE162S Planet

Was ist der PLANET POE-162S?

Der POE-162S ist ein Gigabit PoE-Splitter gemäß den Normen IEEE 802.3af/at. Er trennt Strom und Daten von einem PoE-Ethernet-Kabel, um ein Nicht-PoE-Gerät (wie eine IP-Kamera, einen Access Point) zu versorgen und gleichzeitig eine Gigabit-Netzwerkverbindung bereitzustellen.

Wie wählt man die Ausgangsspannung mit dem DIP-Schalter?

Der POE-162S verfügt über einen DIP-Schalter zur Auswahl der Ausgangsspannung: 12V DC / 2A oder 24V DC / 1A. Die Standardposition ist 12V DC. Stellen Sie sicher, dass die Spannung den Anforderungen Ihres Geräts entspricht, bevor Sie die Stromversorgung anschließen.

Kann ich den POE-162S mit einem Nicht-PLANET PoE-Injektor verwenden?

Ja, vorausgesetzt der Injektor ist konform zu den Normen IEEE 802.3af oder IEEE 802.3at. Der POE-162S funktioniert mit jeder PSE-Ausrüstung (Power Sourcing Equipment), die diese Standards erfüllt.

Welche maximale Datenrate unterstützt der POE-162S?

Der POE-162S unterstützt Datenraten von 10/100/1000 Mbps (Gigabit Ethernet), was ihn für Hochleistungsanwendungen wie HD-IP-Kameras oder Wi-Fi 5/6 Access Points geeignet macht.

Wie erkenne ich, ob der POE-162S ordnungsgemäß mit Strom versorgt wird?

Eine grüne LED am Gehäuse leuchtet, wenn der Splitter an eine kompatible PoE-Quelle (802.3af/at) angeschlossen ist. Leuchtet sie nicht, überprüfen Sie das Kabel und die Kompatibilität des Injektors oder PoE-Switches.

Welche Kabeltypen kann ich mit dem POE-162S verwenden?

Verwenden Sie ein UTP-Kabel der Kategorie 5, 5e oder 6 für eine maximale Entfernung von 100 Metern. Das mitgelieferte Kabel (15 cm) ist für die Verbindung zwischen Splitter und Gerät vorgesehen.

Kann der POE-162S mehrere Geräte versorgen?

Nein, der POE-162S ist dafür ausgelegt, ein einzelnes Gerät zu versorgen. Um mehrere Geräte zu versorgen, verwenden Sie einen Multiport-PoE-Switch oder mehrere Splitter.

Was tun, wenn der POE-162S nicht funktioniert?

Überprüfen Sie folgende Punkte: 1) Die PoE-Quelle ist eingeschaltet und konform. 2) Das Ethernet-Kabel ist korrekt angeschlossen. 3) Die ausgewählte Ausgangsspannung passt zu Ihrem Gerät. 4) Die LED leuchtet. Wenn das Problem weiterhin besteht, kontaktieren Sie den PLANET-Support.

Wie groß ist die maximale Entfernung zwischen PoE-Injektor und Splitter?

Die maximale Entfernung beträgt 100 Meter mit einem UTP-Kabel der Kategorie 5e oder 6. Darüber hinaus verwenden Sie PoE-Extender oder ein Kabel besserer Qualität.

Ist der POE-162S mit PTZ-Kameras kompatibel?

Ja, der POE-162S wird häufig zur Versorgung von PTZ-Kameras, Access Points und anderen Netzwerkgeräten verwendet, die eine 12V- oder 24V-DC-Spannung und eine Gigabit-Verbindung benötigen.

BEDIENUNGSANLEITUNG POE162S Planet

1. Überblick 3-1
2. Packungsinhalt 3-1
3. Produkt Ansicht 3-2
4. LED Anzeige 3-2
5. Hardware Installation 3-3
6. Produkt Spezifikation.... 3-7

Italiano

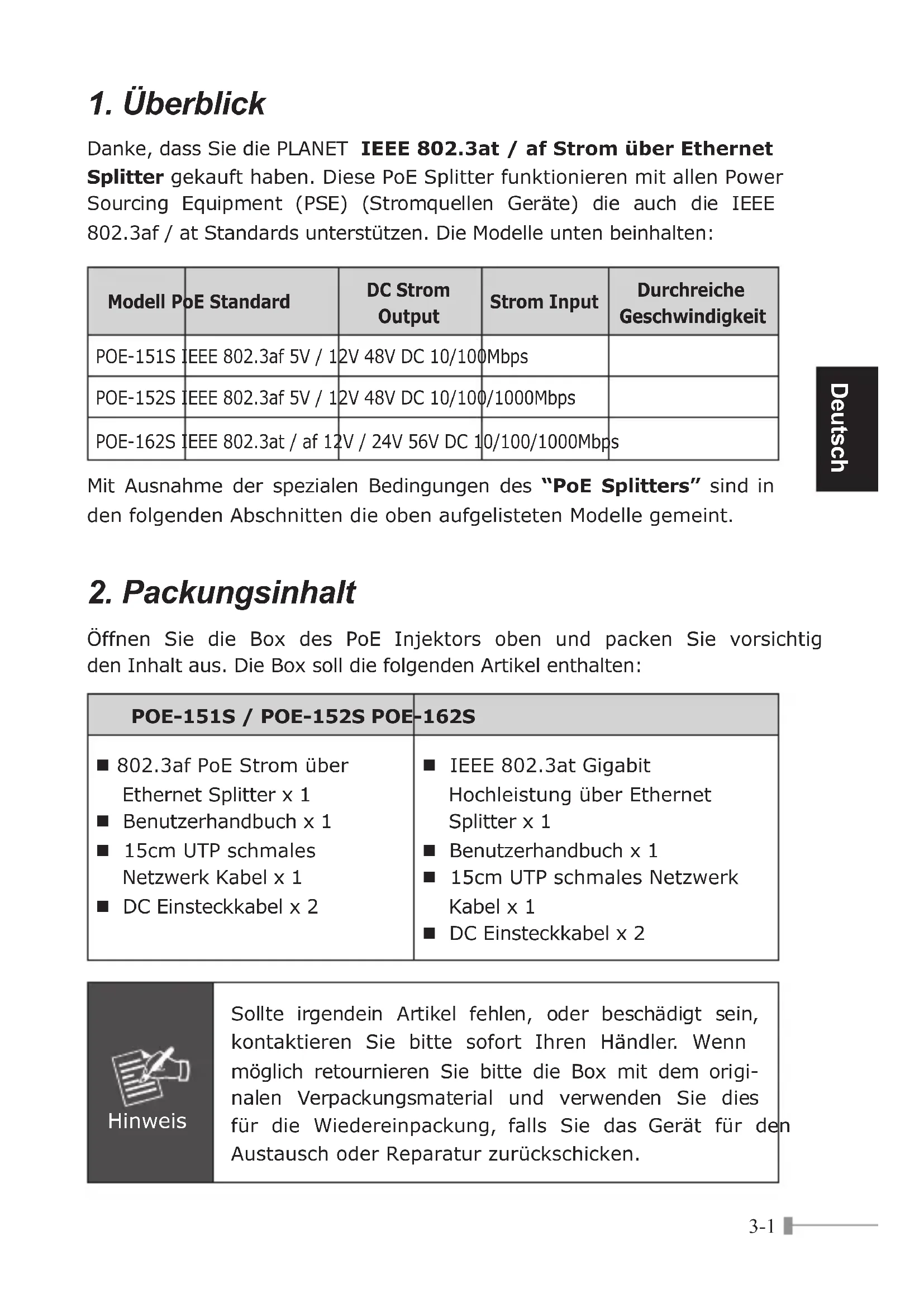

Danke, dass Sie die PLANET IEEE 802.3at / af Strom über Ethernet Splitter gekauft haben. Diese PoE Splitter funktionieren mit allen Power Sourcing Equipment (PSE) (Stromquellen Geräte) die auch die IEEE 802.3af / at Standards unterstützen. Die Modelle unten beinhalten:

Modell PoE Standard	DC Strom Output	Strom Input	Durchreiche Geschwindigkeit
POE-151S IEEE 802.3af 5V / 1	2V 48V DC 10/100	Mbps
POE-152S IEEE 802.3af 5V / 1	2V 48V DC 10/100	/1000Mbps
POE-162S IEEE 802.3at / af 1	2V / 24V 56V DC 1	0/100/1000Mbps

Mit Ausnahme der spezialen Bedingungen des "PoE Splitters" sind in den folgenden Abschnitten die oben aufgelisteten Modelle gemeint.

2. Packungsinhalt

Öffnen Sie die Box des PoE Injektors oben und packen Sie vorsichtig den Inhalt aus. Die Box soll die folgenden Artikel enthalten:

POE-151S / POE-152S POE-162S
■ 802.3af PoE Strom über Ethernet Splitter x 1■ Benutzerhandbuch x 1■ 15cm UTP schmales Netzwerk Kabel x 1■ DC Einsteckkabel x 2	■ IEEE 802.3at Gigabit Hochleistung über Ethernet Splitter x 1■ Benutzerhandbuch x 1■ 15cm UTP schmales Netzwerk Kabel x 1■ DC Einsteckkabel x 2

Hinweis

Sollte irgendein Artikel fehlen, oder beschädigt sein, kontaktieren Sie bitte sofort Ihren Händler. Wenn möglich retournieren Sie bitte die Box mit dem originalen Verpackungsmaterial und verwenden Sie dies für die Wiedereinpackung, falls Sie das Gerät für den Austausch oder Reparatur zurückschicken.

3. Produkt Ansicht

POE-151S / POE-152S

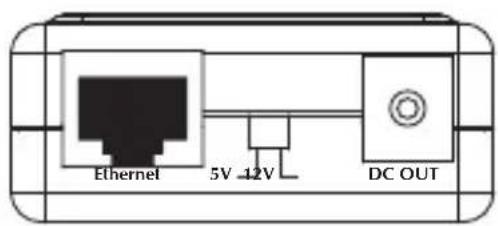

Es gibt zwei RJ-45 verbogene Jack Paare, ein LED Indikator, ein DC 5V / 2A, 12V / 1A DIP Schalter und ein DC Steckverbinder.

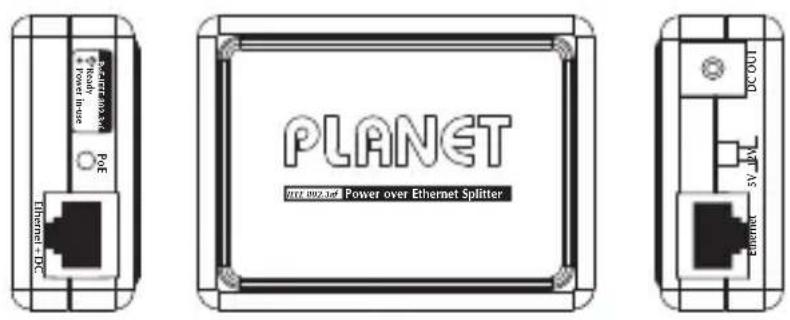

Bild 1: POE-151S / POE-152S

POE-162S

Es gibt zwei RJ-45 verbogene Jack Paare, ein LED Indikator, ein DC 12V / 2A, 24V / 1A DIP Schalter und ein DC Steckverbinder.

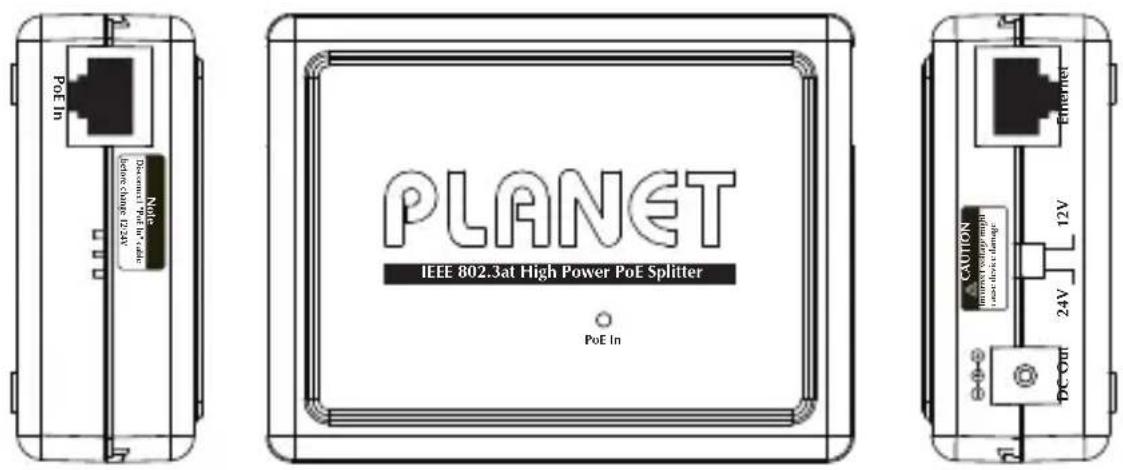

Bild 2: POE-162S Überblick

4. LED Anzeige

LED Farbe Function
PoE Ein Grün		Die Lichter zur Anzeige des Ports sind mit dem IEEE 802.3af / at PSE Gerät verbunden.

5. Hardware Installation

Dieser Abschnitt beschreibt die Hardware Funktionen des PoE Splitters. Bevor Sie irgendein Netzwerk Gerät mit dem PoE Splitter verbinden, lesen Sie bitte sorgfältig diesen Abschnitt.

5.1 Vor der Installation

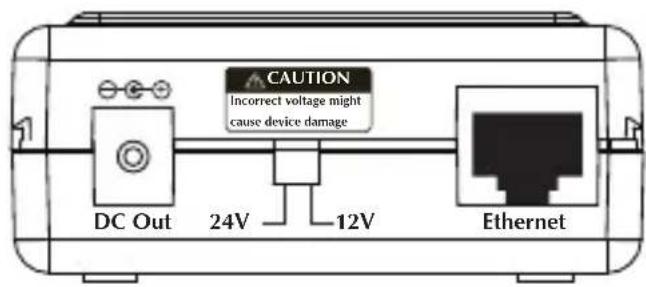

Der PLANET PoE Splitter trennt die Ausgangsleistung und liefert zwei Arten von DC Leistungsoutputs durch seinen DIP Schalter und seine Spannung und Strom wie unten gezeigt:

Modell DIP Schalter für DC Volt Output Standard Modus
POE-151S	5V DC / 2A	5V DC
POE-152S	12V DC / 1A
POE-162S	12V DC / 2A	12V DC
	24V DC / 1A

POE-151S / POE-152S POE-162S

Der PLANET PoE Splitter und der PLANET PoE

Injektor (ausgenommen der POE-151, POE-152 und POE-161) können in Paar installiert werden. Die Verwendung vom PoE Injektor Gerät vom Dritten ist erlaubt, falls das Gerät an den IEEE 802.3at oder IEEE 802.3af Standard angepasst ist.

5.2 802.3af/at Gerät Installation

Der PLANET PoE Splitter bietet auch die Alternative die nicht IEEE 802.3af / 802.3at kompatiblen Geräte mit einem IEEE 802.3af / 802.3at PSE Stromgerät wie der PoE Strom über Ethernet Injektor oder der PoE Strom über Ethernet Schalter wie im Bild unten zu verbinden.


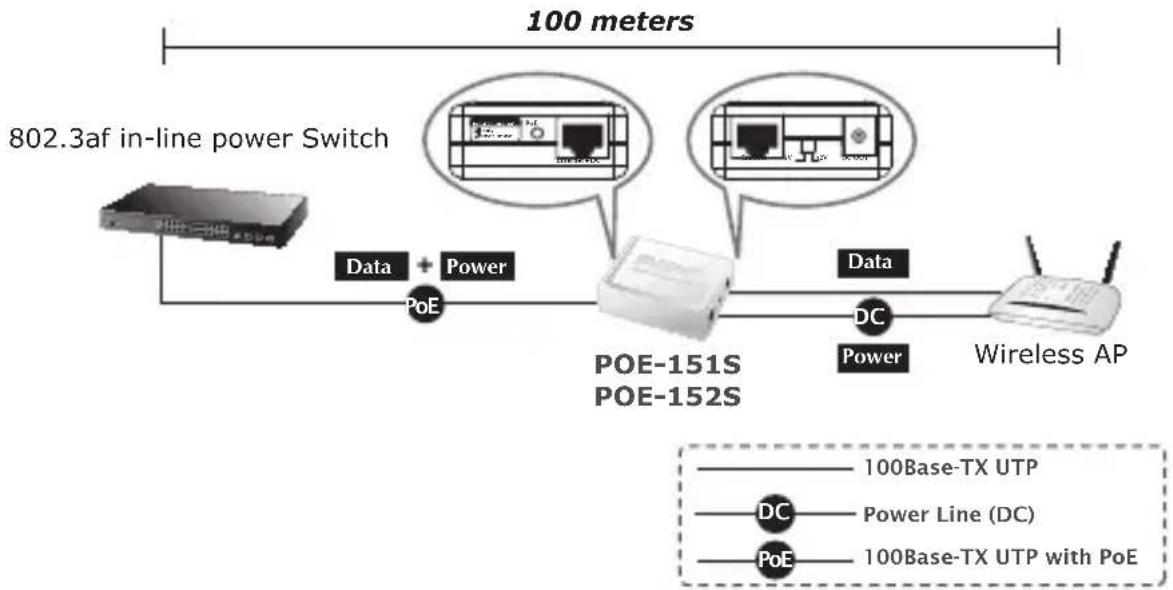

Bild 3: Verbindung zum IEEE 802.3af Gerät


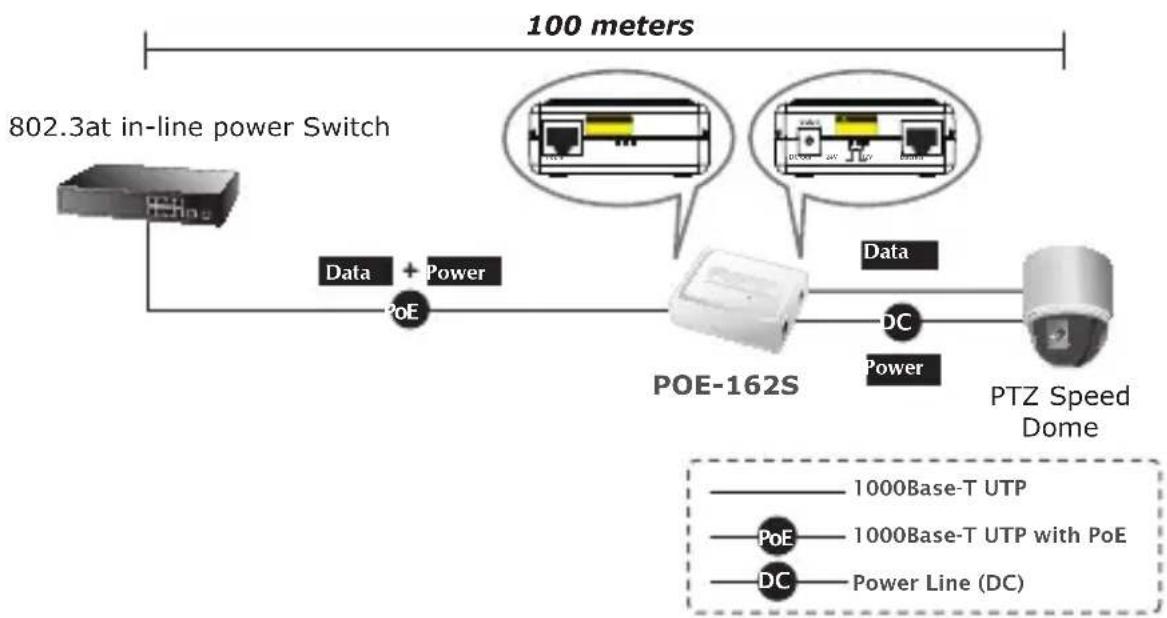

Bild 4: Verbindung zum IEEE 802.3at Gerät

Hinweis

Mit dem IEEE 802.3af / 802.3at Standard; kann der PLANET PoE Splitter mit dem IEEE 802.3af / 802.3at End-Span Schalter zusammen funktionieren, der Strom über die Pins 1, 2, und 3, 6 einspeist.

5.3 PoE Injektor und PoE Splitter Installation

Bei einem nicht PoE Remote Gerät oder Ethernet Vorrichtung, können der PoE Splitter und der PoE Injektor paarweise funktionieren um DC Strom für diese Geräte zu bieten, die Tabelle unten zeigt das Modell PLANET PoE Injektoren:

Modell PoE Standard	Max. PoE Output	Strom Input	Durchreiche Geschwindigkeit
POE-151 IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps
POE-152 IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps
POE-161 IEEE 802.3at / af 30 Watts 56V DC 10/100/1000Mbps

Schritte:

1. [Schalter & PoE Injektor] Verbinden Sie ein Standard Netzwerk UTP Kabel vom Schalter / Arbeitsstation mit dem "Ethernet" Port des PoE Injektors und der PoE Injektor erhält DC Strom vom beigelegten Stromadapter.

2. [PoE Injektor & PoE Splitter]

■ Verbinden Sie das lange UTP Kabel zwischen dem Port "Ethernet+DC" des PoE Injektors zum Port "Ethernet+DC" (oder "PoE IN") des PoE Splitters.

■ Die PoE LEDs des Injektors und des Splitters leuchten kontinuierlich.

3. [POE Splitter]

■ Verbinden Sie das UTP Kabel in der Verpackung vom "Ethernet" des PoE Splitters mit dem RJ-45 Port des Remote Gerätes.

■ Stellen Sie den richtigen DC Stromoutput ein und verbinden Sie den richtigen DC Stecker vom "DC OUT" des PoE Splitters mit dem Remote Gerät.

100 meters


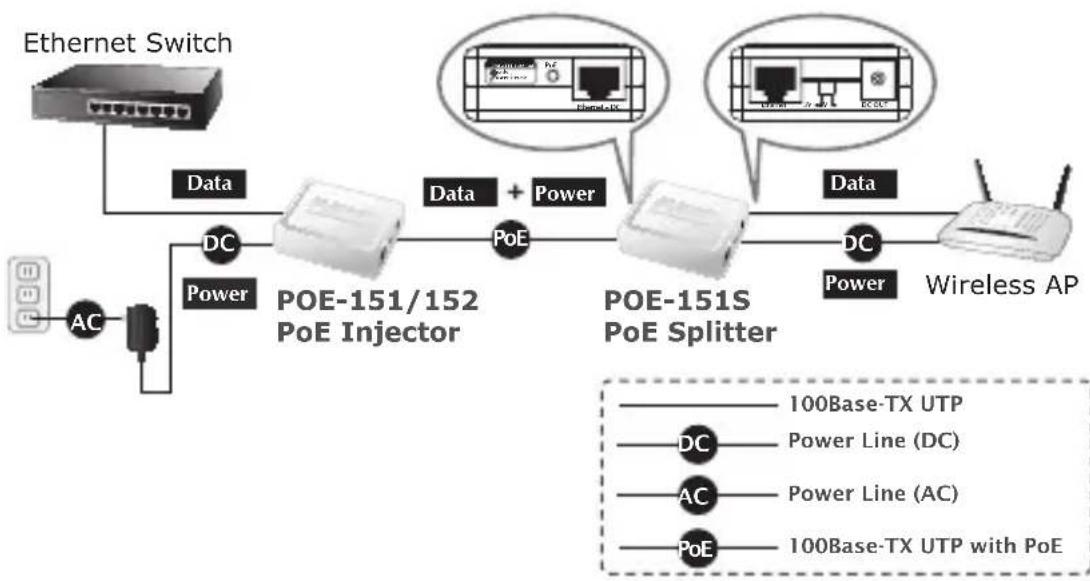

Bild 5: Verbindungsstruktur über den 802.3af PoE Injektor und den PoE Splitter


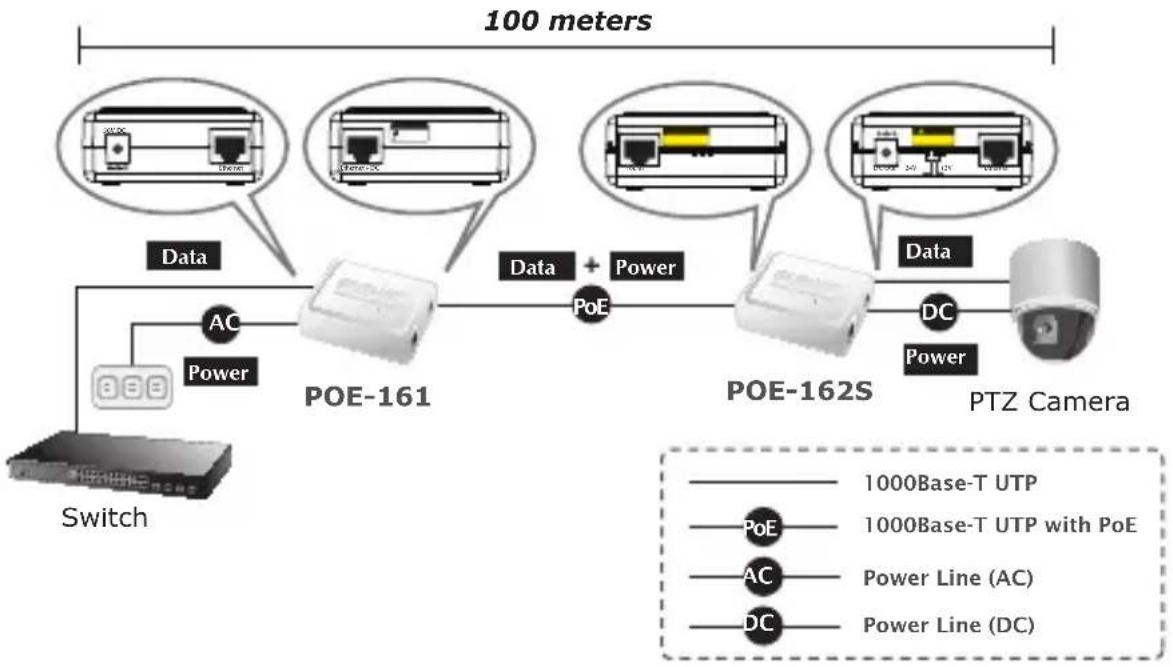

Bild 6: Verbindungsstruktur über den 802.3at PoE Injektor und den PoE Splitter

Hinweis

Bitte stellen Sie sicher, dass die PoE Splitter Output Spannung richtig ist, bevor Sie zum Remote Gerät Strom anders zuführen, da sonst das Remote Gerät beschädigt werden kann.

6. Produkt Spezifikation

Produkt POE-151S POE-152S POE-162S
Hardware Spezifikation
Interface	"Data" Output Port 1 x RJ-45	STP
	"PoE (Daten + Strom)" Input Port	1 x RJ-45 STP
	DC Output Steckverbinder 1
LED Anzeiger System: PoE in verwenden Sie x 1 (Grün)
Netzwerk Kabel UTP Kat. 5/5e/6, bis zu 100m (328ft)
Datenrate 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps
Abmessungen (W x T x H) 73 x 55 x 24 mm 73 x 55 x 24 mm			95 x 70 x 25 mm
Gewicht 50g 50g		111g
Strom über Ethernet
PoE Standard		IEEE 802.3af Power over Ethernet / PD		IEEE 802.3at / af Power over Ethernet / PD
PoE Strom Input		802.3af 48V DC		802.3at 52~56V DC
DIP Schalter		5V / 12V DC Output Spannung	5V / 12V DC Output Spannung	12V / 24V DC Output Spannung
Anzahl der Geräte, die angetrieben werden können		1	1	1
Übereinstimmung der Standards
IEEE 802.3 10Base-T Ethernet		■	■	■
IEEE 802.3u 100Base-TX Schnelles Ethernet		■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Power over Ethernet		■	■	■
IEEE 802.3at Power over Ethernet		-	-	■
Übereinstimmung der Einstellungen		FCC Klasse B, CE Marke	FCC Klasse A, CE Marke	FCC Klasse A, CE Marke
Umgebung
Betriebstemperatur		0 ~ 50 Degree C
Lagerungstemperatur		-10 ~ 70 Degree C
Feuchtigkeit		5 ~ 95% (ohne Betauung)
