Тип продукта	PoE-сплиттер (Power over Ethernet Splitter) Gigabit
Модель	PLANET POE-162S
Поддерживаемые стандарты PoE	IEEE 802.3af / IEEE 802.3at
Сетевой интерфейс	1 x RJ-45 STP вход (PoE + данные), 1 x RJ-45 STP выход данных
Разъем выходного питания DC	1 x разъем DC jack
Скорость передачи данных	10/100/1000 Мбит/с (Gigabit)
Входное напряжение PoE	802.3af: 48 В DC; 802.3at: 52~56 В DC
Выходное напряжение DC (выбирается через DIP-переключатель)	12 В DC / 2 А или 24 В DC / 1 А
DIP-переключатель	Выбор выходного напряжения (12В или 24В)
Светодиодный индикатор	PoE активен (зеленый): указывает на подключение к PSE 802.3af/at
Размеры (Д x Ш x В)	95 x 70 x 25 мм
Вес	111 г
Материал корпуса	Пластик
Рекомендуемый сетевой кабель	Cat. 5/5e/6 UTP, до 100 м
Количество питаемых устройств	1
Рабочая температура	0 ~ 50 °C
Температура хранения	-10 ~ 70 °C
Влажность	5 ~ 95 % (без конденсации)
Сертификаты	FCC Class A, CE
Комплектация	Сплиттер PoE, руководство пользователя, кабель UTP 15 см, 2 соединительных кабеля DC
Гарантия	2 года (стандартная)

Часто задаваемые вопросы - POE162S Planet

Что такое PLANET POE-162S?

POE-162S - это PoE-сплиттер Gigabit, соответствующий стандартам IEEE 802.3af/at. Он разделяет питание и данные, поступающие по кабелю Ethernet PoE, для питания устройства без PoE (например, IP-камеры, точки доступа), обеспечивая при этом гигабитное сетевое соединение.

Как выбрать выходное напряжение с помощью DIP-переключателя?

POE-162S имеет DIP-переключатель для выбора выходного напряжения: 12В DC / 2А или 24В DC / 1А. По умолчанию установлено 12В DC. Убедитесь, что напряжение соответствует требованиям вашего устройства перед подключением питания.

Можно ли использовать POE-162S с инжектором PoE не от PLANET?

Да, при условии, что инжектор соответствует стандартам IEEE 802.3af или IEEE 802.3at. POE-162S работает с любым оборудованием PSE (Power Sourcing Equipment), поддерживающим эти стандарты.

Какова максимальная скорость передачи данных, поддерживаемая POE-162S?

POE-162S поддерживает скорости 10/100/1000 Мбит/с (Gigabit Ethernet), что делает его подходящим для высокопроизводительных приложений, таких как HD IP-камеры или точки доступа Wi-Fi 5/6.

Как узнать, получает ли POE-162S питание?

Зеленый светодиод на корпусе загорается при подключении сплиттера к совместимому источнику PoE (802.3af/at). Если он не горит, проверьте кабель и совместимость инжектора или PoE-коммутатора.

Какие типы кабелей можно использовать с POE-162S?

Используйте кабель UTP категории 5, 5e или 6 на максимальное расстояние 100 метров. Прилагаемый кабель (15 см) предназначен для подключения между сплиттером и устройством.

Может ли POE-162S питать несколько устройств?

Нет, POE-162S предназначен для питания только одного устройства. Для питания нескольких устройств используйте многопортовый PoE-коммутатор или несколько сплиттеров.

Что делать, если POE-162S не работает?

Проверьте следующее: 1) Источник PoE включен и соответствует стандартам. 2) Кабель Ethernet правильно подключен. 3) Выбранное выходное напряжение соответствует вашему устройству. 4) Светодиод горит. Если проблема сохраняется, обратитесь в службу поддержки PLANET.

Какое максимальное расстояние между инжектором PoE и сплиттером?

Максимальное расстояние составляет 100 метров при использовании кабеля UTP категории 5e или 6. Для больших расстояний используйте удлинители PoE или кабель более высокого качества.

Совместим ли POE-162S с PTZ-камерами?

Да, POE-162S часто используется для питания PTZ-камер, точек доступа и других сетевых устройств, требующих напряжения 12В или 24В DC и гигабитного соединения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POE162S Planet

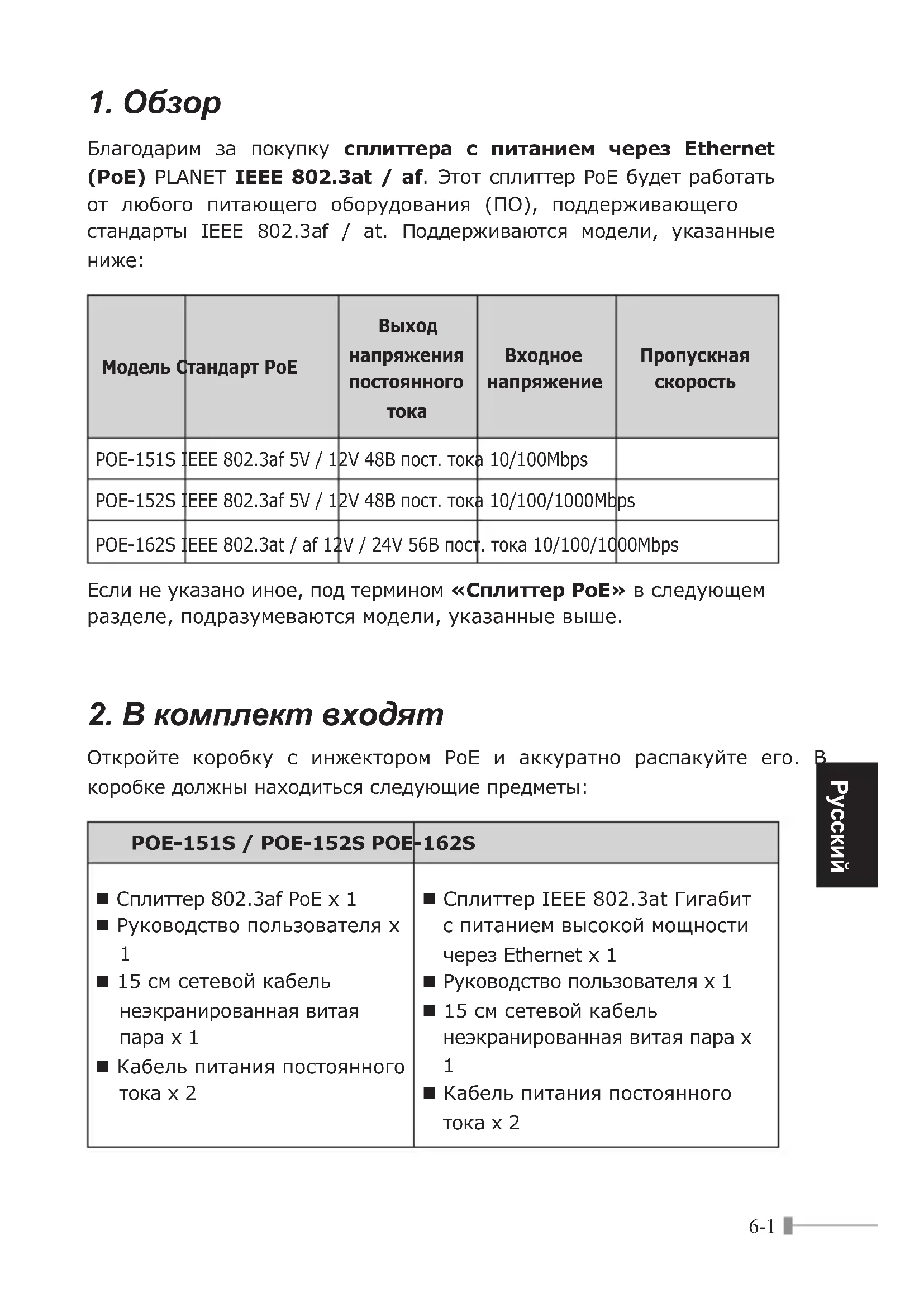

1. Обзор 6-1
2. В комплект входят 6-1
3. Внешний вид продукта 6-2
4. Светодиодная индикация 6-3
5. Установка оборудования 6-3
6. Характеристики продукта.... 6-8

Español

Благодарим за покупку сплиттера с питанием через Ethernet (PoE) PLANET IEEE 802.3at / af. Этот сплиттер PoE будет работать от любого питающего оборудования (ПО), поддерживающего стандарты IEEE 802.3af / at. Поддерживаются модели, указанные ниже:

Модель Стандарт РоЕ	Выход напряжения постоянного тока	Входное напряжение	Пропускная скорость
РОЕ-151S IEEE 802.3af 5V / 12V 48B пост. тока 10/100Mbps
РОЕ-152S IEEE 802.3af 5V / 12V 48B пост. тока 10/100/1000Mbps
РОЕ-162S IEEE 802.3at / af 12V / 24V 56B пост. тока 10/100/1000Mbps

Если не указано иное, под термином «Сплиттер PoE» в следующем разделе, подразумеваются модели, указанные выше.

2. В комплект входят

Откройте коробку с инжектором PoE и аккуратно распакуйте его. коробке должны находиться следующие предметы:

POE-151S / POE-152S POE-162S
■ Сплиттер 802.3af PoE x 1■ Руководство пользователя x 1■ 15 см сетевой кабель неэкранированная витая пара x 1■ Кабель питания постоянного тока x 2	■ Сплиттер IEEE 802.3at Гигабит с питанием высокой мощности через Ethernet x 1■ Руководство пользователя x 1■ 15 см сетевой кабель неэкранированная витая пара x 1■ Кабель питания постоянного тока x 2

Примечание

Если какая-либо деталь отсутствует или повреждена, пожалуйста, незамедлительно свяжитесь с вашим дилером. При возможности, сохраните коробку, содержащую оригинальную упаковку, и повторно используйте ее для упаковки продукта, в случае, если его нужно будет вернуть для ремонта.

3. Внешний вид продукта

POE-151S / POE-152S

На корпусе расположены два разъема витой пары RJ-45, один светодиодный индикатор, один разъем 5B / 2A пост.тока,

двухрядный переключатель 12В / 1А и одно гнездо под разъем постоянного тока.

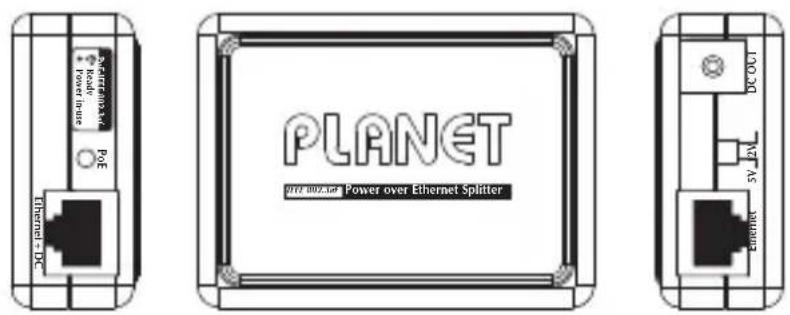

Рисунок 1: POE-151S / POE-152S

POE-162S

На корпусе расположены два разъема витой пары RJ-45, один светодиодный индикатор, один разъем 12В / 2А пост.тока, двухрядный переключатель 24В / 1А и одно гнездо под разъем постоянного тока.

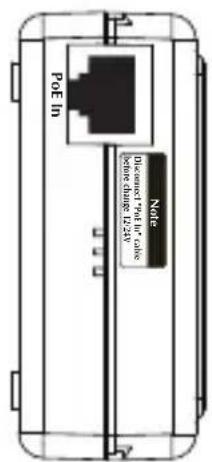

Рисунок 2: Обзор РОЕ-162S

4. Светодиодная индикация

Светодиод Цвет Функция
Питание через Ethernet Вкл	Зеленый	Загорается, когда порт подключен к устройству питающего оборудования IEEE 802.3af / at.

5. Установка оборудования

Этот раздел описывает особенности аппаратных средств Сплиттера РоЕ. Перед подключением любого сетевого устройства к Сплиттеру РоЕ, внимательно прочтите этот раздел.

5.1 Перед установкой

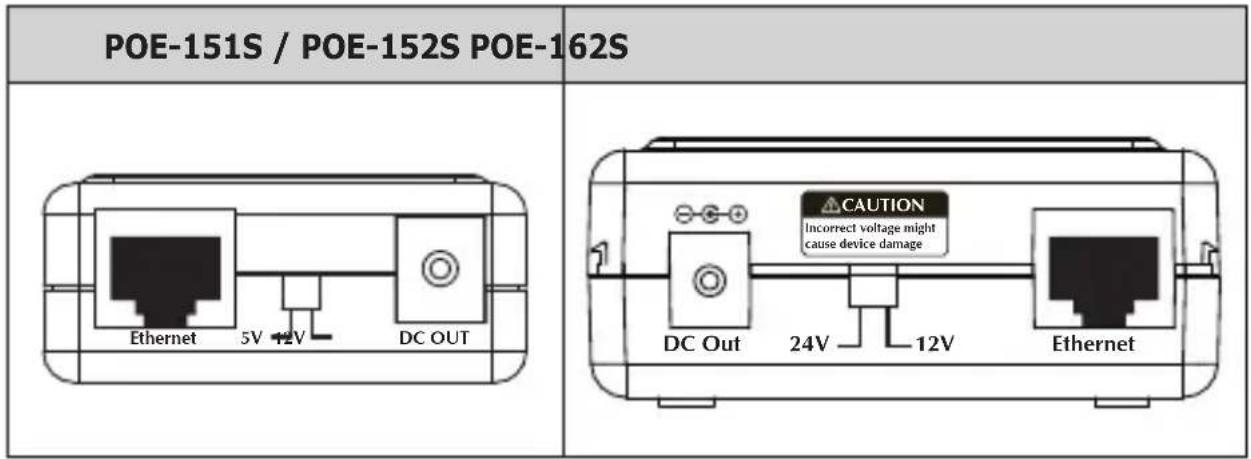

Сплиттер PoE PLANET разделяет питание и обеспечивает пропуск двух различных напряжений постоянного тока через двухрядный переключатель, напряжение и ток которых, указаны ниже:

Модель	Двухрядный переключатель для выходного напряжения постоянного тока	Обычный режим
POE-151S	5В пост.тока / 2А	5V DC
POE-152S	12В пост.тока / 1А
POE-162S	12В пост.тока / 2А24В пост.тока / 1А	12V DC

Примечание

Сплиттер с питанием от Ethernet PLANET и Инжектор с питанием от Ethernet PLANET (например, POE-151, POE-152 и POE-161) могут устанавливаться в паре. Использование Инжекторов PoE от сторонних производителей допускается, только если эту устройства соответствуют стандартам IEEE 802.3at или IEEE 802.3af.

5.2 Установка устройства 802.3af/at

Инжектор с питанием от Ethernet также предоставляет возможность подключения устройств, не поддерживающих IEEE 802.3af / 802.3at к оборудованию питания IEEE 802.3af / 802.3at, такому как Инжектор PoE или Сплиттер PoE, как показано на картинке ниже.

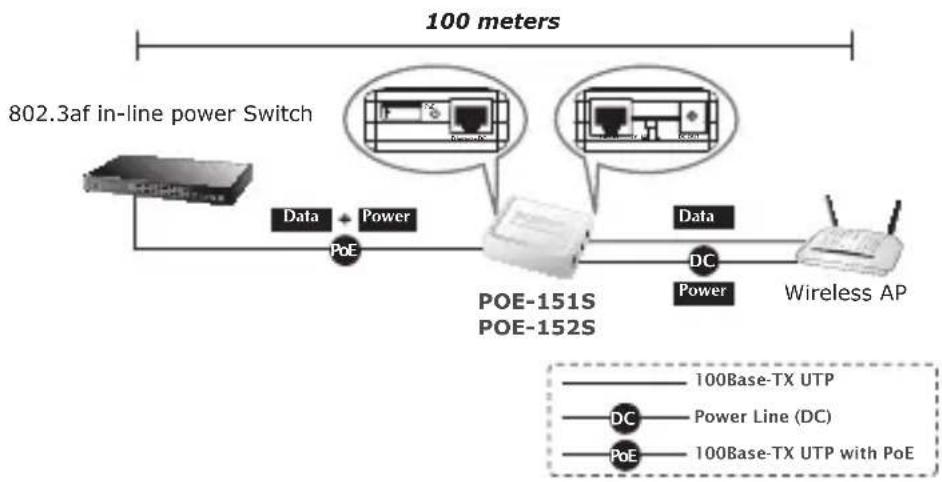

Рисунок 3: Подключение устройства IEEE 802.3af


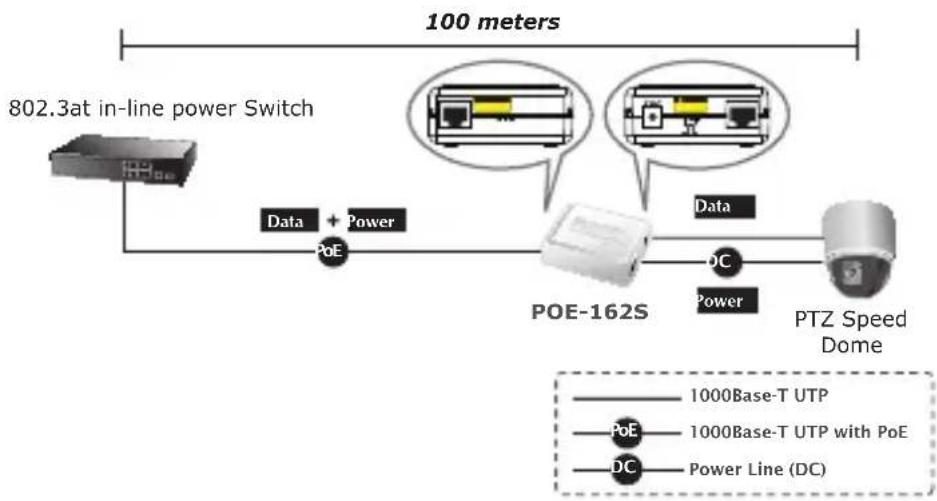

Рисунок 4: Подключение устройства IEEE 802.3at

Примечание

Со стандартами IEEE 802.3af / 802.3at, Сплиттер РоЕ, также может работать с концевым коммутатором IEEE 802.3af / 802.3at, подающим питание на контакты 1, 2 и 3, 6.

5.3 Установка Инжектора РоE и Сплиттера РоE

Для удаленных устройств PoE или оборудования Ethernet, Инжектор PoE и Сплиттер PoE могут работать в паре, чтобы обеспечивать питание постоянного тока для тех устройств, которые указаны в списке Инжекторов PoE ниже:

Модель	СтандартПитания черезEthernet	Макс. вых.питание черезEthernet	Вход.питание	Пропускнаяскорость
РОЕ-151	IEEE 802.3af 15.4	Ватт 48В пост.тока	10/100Mbps
РОЕ-152	IEEE 802.3af 15.4	Ватт 48В пост.тока	10/100/1000Mbps
РОЕ-161	IEEE 802.3at / af 30	Ватт 56В пост.тока	10/100/1000Mbps

Шаги:

1. [Коммутатор и инжектор PoE] подключаются стандартным сетевым кабелем витой парой от коммутатора/рабочей станции к разъему «Ethernet» разъема Инжектора PoE и Инжектор PoE получает питание постоянного тока через подключенный адаптер питания.

2. [Инжектор РоE и Сплиттер РоE]

■ Подключите длинный кабель витая пара к разъему
"Ethernet+DC" на инжекторе PoE и к разъему
"Ethernet+DC" (или "PoE IN") на сплиттере PoE.

■ На обоих устройствах загорятся светодиоды питания через Ethernet.

3. [Сплиттер PoE]

■ Подключите кабель витая пара идущий от разъема "Ethernet" на сплиттере PoE к разъему RJ-45 на удаленном устройстве.

- Отрегулируйте соответствующее выходное напряжение постоянного тока и вставьте соответствующий штекер питания от "DC OUT" на Сплиттере PoE в гнездо на удаленном устройстве.


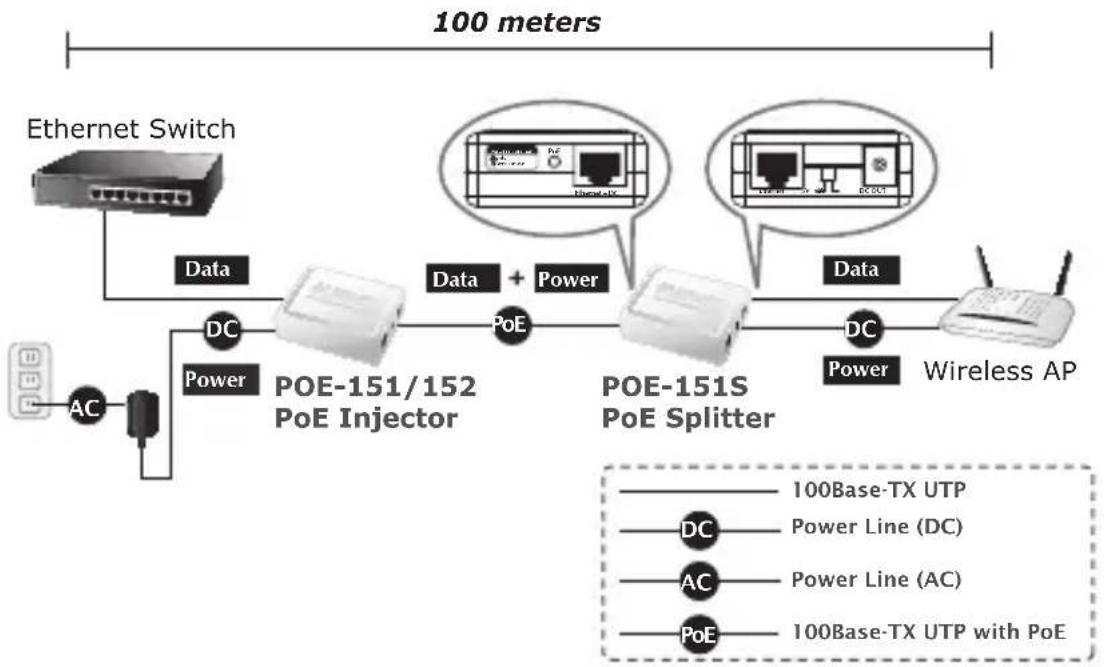

Рисунок 5: Подключение через инжектор PoE и сплиттер PoE 802.3af


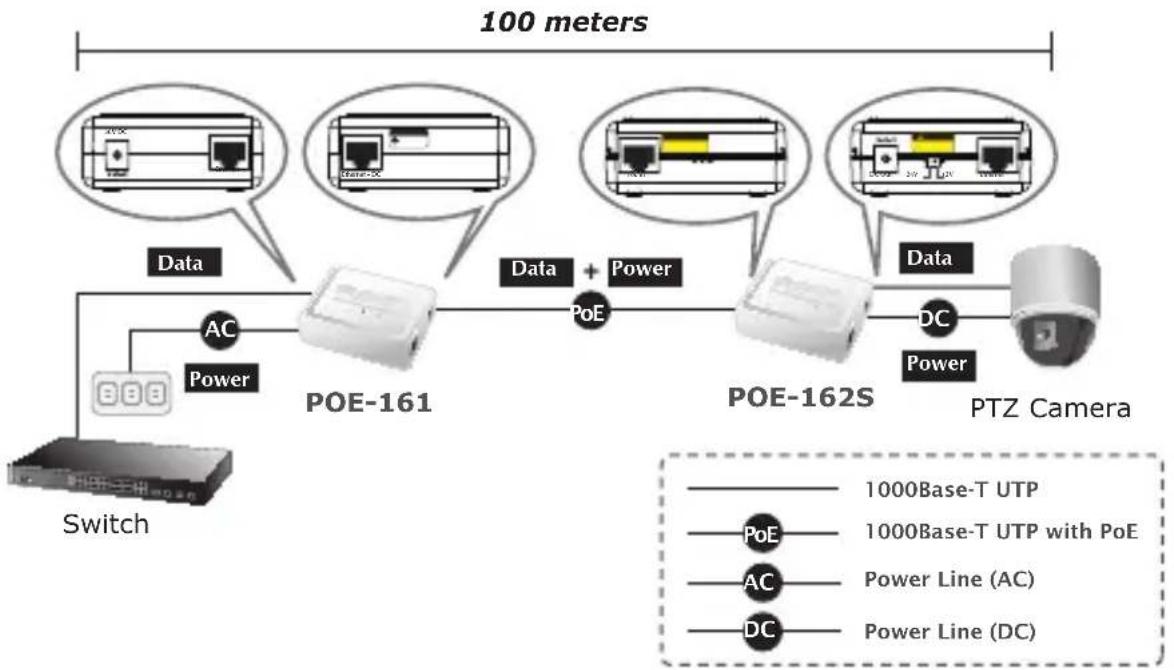

Рисунок 6: Подключение через инжектор PoE и сплиттер PoE 802.3at

Примечание

Убедитесь, что выходное питание Сплиттера РоЕ соответствует необходимому перед тем, как подключать питание на устройство, в противном случае это может повредить удаленное устройство.

6. Характеристики продукта

Продукт POE-151S POE-152S POE-162S
Аппаратные характеристики
Интерфейс	Выходной разъем «Data» (Данные)	1 x RJ-45 STP
	Входной разъем "PoE (Data + Power)" (Питание через Ethernet (Данные+Питание))	1 x RJ-45 STP
	Выходное гнездо питания постоянного тока	1
Светодиодный индикатор Системный: Питание через Ethernet активно x 1 (Зеленый)
Сетевой кабель Витая пара Кат. 5/5e/6, до 100м (328 футов)
Скорость передачи данных 10/100Mbps	10/100/1000Mbps 10/	100/1000Mbps
Размеры (Ш x Д x В) 73 x 55 x 24 мм 73 x	55 x 24 мм 95 x 70 x	25 мм
Вес 50g 50g 111g
Питание через Ethernet
Стандарт PoE	PoE IEEE 802.3aft / PD			PoE IEEE 802.3at / af / PD
Входное питание PoE	802.3af 48B пост.тока			802.3at 52~56B пост.тока
Двухрядный переключатель	Выходное напряжение 5B / 12B пост.тока	Выходное напряжение 5B / 12B пост.тока		Выходное напряжение 12B / 24B пост.тока
Количество устройств, на которые может подаваться питание	1	1		1
Соответствие стандартам
IEEE 802.3 10Base-T Ethernet	■	■		■
IEEE 802.3u 100Base-TX Fast Ethernet	■	■		■
IEEE 802.3ab 1000Base-T Gigabit Ethernet	-	■		■
IEEE 802.3af Power over Ethernet	■	■		■
IEEE 802.3at Power over Ethernet	-	-		■
Соответствие правилам	FCC Класс B, отметка CE	FCC Класс A, отметка CE		FCC Класс A, отметка CE
Окружающая среда
Рабочая температура	0 ~ 50 Градусов С
Температура хранения	-10 ~ 70 Градусов С
Влажность	5 ~ 95% (без конденсации)
