Tipo di prodotto	Splitter PoE (Power over Ethernet) Gigabit
Modello	PLANET POE-162S
Standard PoE supportati	IEEE 802.3af / IEEE 802.3at
Interfaccia di rete	1 x RJ-45 STP ingresso (PoE + dati), 1 x RJ-45 STP uscita dati
Connettore di uscita CC	1 x connettore DC jack
Velocità dati	10/100/1000 Mbps (Gigabit)
Tensione di ingresso PoE	802.3af : 48 V CC ; 802.3at : 52~56 V CC
Tensione di uscita CC (selezionabile tramite DIP)	12 V CC / 2 A o 24 V CC / 1 A
Interruttore DIP	Selezione tensione di uscita (12V o 24V)
Indicatore LED	PoE attivo (verde) : indica connessione a un PSE 802.3af/at
Dimensioni (L x P x A)	95 x 70 x 25 mm
Peso	111 g
Materiale della custodia	Plastica
Cavo di rete consigliato	Cat. 5/5e/6 UTP, fino a 100 m
Numero di dispositivi alimentati	1
Temperatura di funzionamento	0 ~ 50 °C
Temperatura di stoccaggio	-10 ~ 70 °C
Umidità	5 ~ 95 % (senza condensa)
Certificazioni	FCC Classe A, CE
Contenuto della confezione	Splitter PoE, manuale d'uso, cavo UTP 15 cm, 2 cavi di collegamento CC
Garanzia	2 anni (standard)

Domande frequenti - POE162S Planet

Cos'è il PLANET POE-162S?

Il POE-162S è uno splitter PoE Gigabit conforme agli standard IEEE 802.3af/at. Separa alimentazione e dati provenienti da un cavo Ethernet PoE per alimentare un dispositivo non PoE (come telecamera IP, punto di accesso) fornendo al contempo una connessione di rete Gigabit.

Come scegliere la tensione di uscita con l'interruttore DIP?

Il POE-162S dispone di un interruttore DIP per selezionare la tensione di uscita: 12V CC / 2A o 24V CC / 1A. La posizione predefinita è 12V CC. Assicurarsi che la tensione corrisponda alle esigenze del dispositivo prima di collegare l'alimentazione.

Posso usare il POE-162S con un injector PoE non PLANET?

Sì, purché l'injector sia conforme agli standard IEEE 802.3af o IEEE 802.3at. Il POE-162S funziona con qualsiasi apparecchiatura PSE (Power Sourcing Equipment) che rispetti questi standard.

Qual è la velocità massima supportata dal POE-162S?

Il POE-162S supporta velocità 10/100/1000 Mbps (Gigabit Ethernet), rendendolo adatto per applicazioni ad alte prestazioni come telecamere IP HD o punti di accesso Wi-Fi 5/6.

Come sapere se il POE-162S riceve correttamente l'alimentazione?

Un indicatore LED verde sul corpo si accende quando lo splitter è collegato a una fonte PoE compatibile (802.3af/at). Se non si accende, verificare il cavo e la compatibilità dell'injector o dello switch PoE.

Che tipi di cavi posso usare con il POE-162S?

Utilizzare un cavo UTP di categoria 5, 5e o 6 per una distanza massima di 100 metri. Il cavo fornito (15 cm) è destinato alla connessione tra splitter e dispositivo.

Il POE-162S può alimentare più dispositivi?

No, il POE-162S è progettato per alimentare un solo dispositivo alla volta. Per alimentare più apparecchi, utilizzare uno switch PoE multiporta o più splitter.

Cosa fare se il POE-162S non funziona?

Verificare i seguenti punti: 1) La fonte PoE è accesa e conforme. 2) Il cavo Ethernet è collegato correttamente. 3) La tensione di uscita selezionata corrisponde al dispositivo. 4) L'indicatore LED è acceso. Se il problema persiste, contattare il supporto PLANET.

Qual è la distanza massima tra l'injector PoE e lo splitter?

La distanza massima è di 100 metri con un cavo UTP di categoria 5e o 6. Oltre, utilizzare estensori PoE o un cavo di qualità superiore.

Il POE-162S è compatibile con le telecamere PTZ?

Sì, il POE-162S è spesso usato per alimentare telecamere PTZ, punti di accesso e altri dispositivi di rete che richiedono una tensione di 12V o 24V CC e una connessione Gigabit.

MANUALE UTENTE POE162S Planet

1. Informazioni generali 4-1
2. Contenuto della confezione 4-1
3. Vista del Prodotto 4-2
4. LED di stato 4-2
5. Hardware Installation 4-3
6. Specifiche del Prodotto 4-7

Português

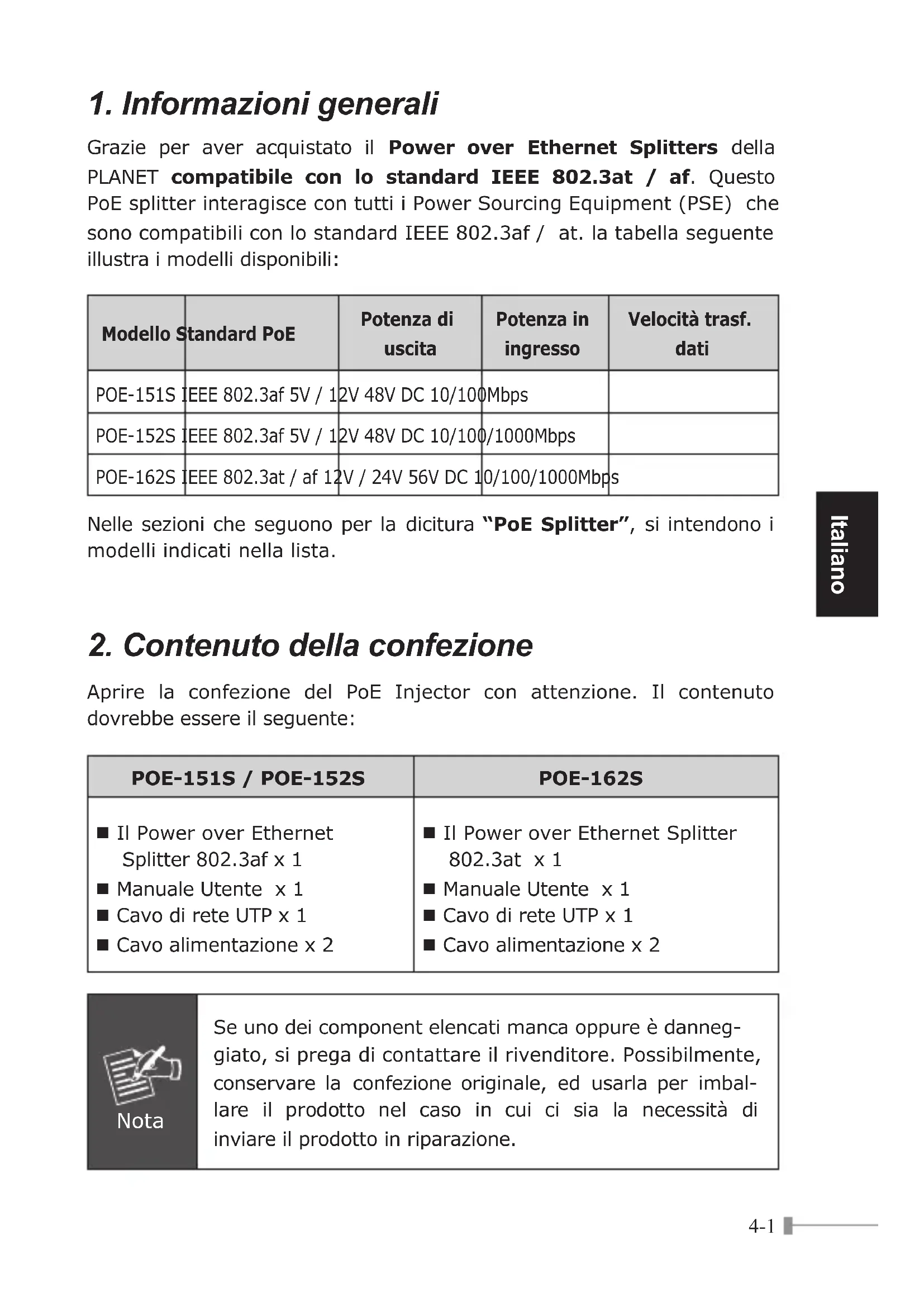

1. Informazioni generali

Grazie per aver acquistato il Power over Ethernet Splitters della PLANET compatibile con lo standard IEEE 802.3at / af. Questo PoE splitter interagisce con tutti i Power Sourcing Equipment (PSE) che sono compatibili con lo standard IEEE 802.3af / at. la tabella seguente illustra i modelli disponibili:

Modello	Standard PoE	Potenza di uscita	Potenza in ingresso	Velocità trasf. dati
POE-151S	IEEE 802.3af 5V / 1	2V 48V DC 10/100	Mbps
POE-152S	IEEE 802.3af 5V / 1	2V 48V DC 10/100	/1000Mbps
POE-162S	IEEE 802.3at / af 12	V / 24V 56V DC 1	0/100/1000Mbps

Nelle sezioni che seguono per la dicitura "PoE Splitter", si intendono i modelli indicati nella lista.

2. Contenuto della confezione

Aprire la confezione del PoE Injector con attenzione. Il contenuto dovrebbe essere il seguente:

POE-151S / POE-152S	POE-162S
■ Il Power over Ethernet Splitter 802.3af x 1■ Manuale Utente x 1■ Cavo di rete UTP x 1■ Cavo alimentazione x 2	■ Il Power over Ethernet Splitter 802.3at x 1■ Manuale Utente x 1■ Cavo di rete UTP x 1■ Cavo alimentazione x 2

Nota

Se uno dei component elencati manca oppure è danneggiato, si prega di contattare il rivenditore. Possibilmente, conservare la confezione originale, ed usarla per imballare il prodotto nel caso in cui ci sia la necessità di inviare il prodotto in riparazione.

3. Vista del Prodotto

POE-151S / POE-152S

Sono presenti due porte RJ-45, un LED di stato, un selettore di alimentazione 5V / 2A, 12V / 1A ed una presa di alimentazione.

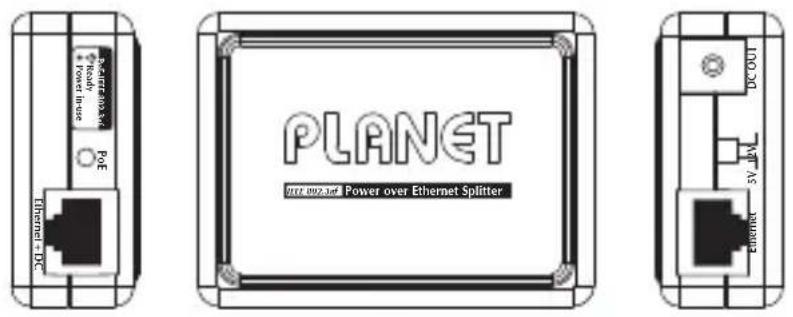

Figura 1: POE-151S / POE-152S

POE-162S

Sono presenti due porte RJ-45, un LED di stato, un selettore di alimentazione 5V / 2A, 12V / 1A ed una presa di alimentazione.

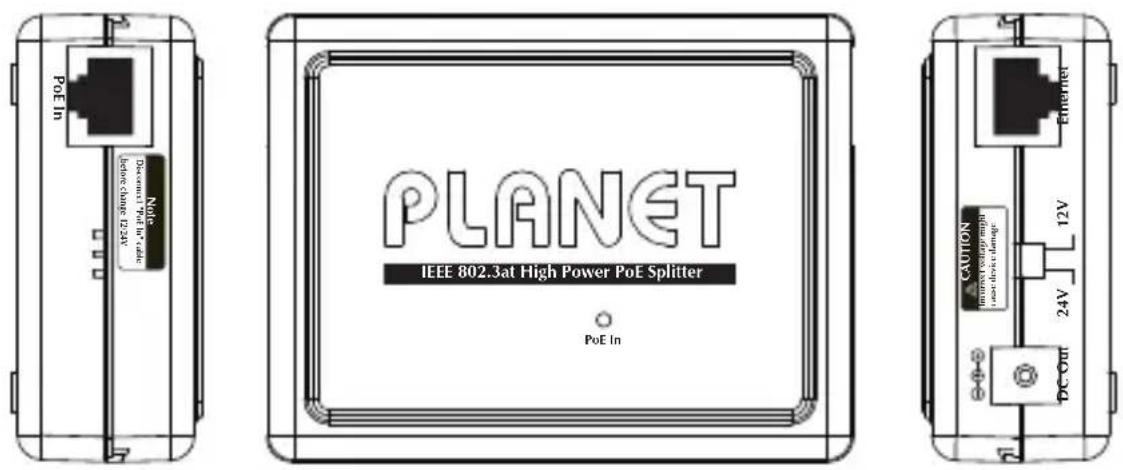

Figura 2: POE-162S Overview

4. LED di stato

LED Colore Funzione
PoE In Verde		Accesso indica la connessione con un dispositivo PSE conforme allo standar IEEE 802.3af / at.

5. Hardware Installation

In questa sezione sono descritte le funzionalità del PoE Splitter. Prima di connettere un dispositivo al PoE Splitter, leggere attantamente questo capitolo.

5.1 Prima dell'installazione

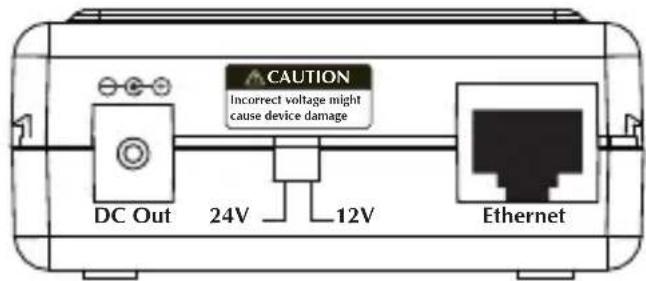

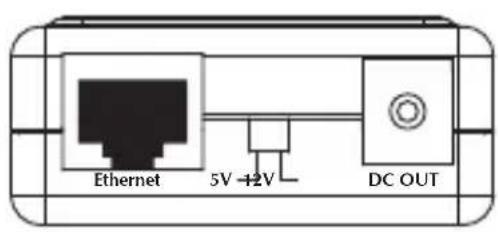

Il PoE Splitter della PLANET fornisce due tipi di alimentazione in uscita selezionabili con il selettore di alimentazione, come illustrato di seguito:

Modello Selezionatore di alimentazione in uscita Valore		impostato
POE-151S	5V DC / 2A	5V DC
POE-152S	12V DC / 1A
POE-162S	12V DC / 2A	12V DC
	24V DC / 1A

POE-151S / POE-152S POE-162S

Il PoE Splitter ed il PoE Injector della PLANET (es. POE-151, POE-152 e POE-161) ) possono essere utilizzati in coppia. Per poter utilizzare dispositivi di terze parti, devono rispettare gli standard IEEE 802.3at o IEEE 802.3af.

5.2 Installazione del PoE splitter

Il PoE Splitter PLANET è l'alternativa che rende possibile la connessione di dispositivi non predisposti allo standard PoE IEEE 802.3af / 802.3at, come illustrato di seguito:


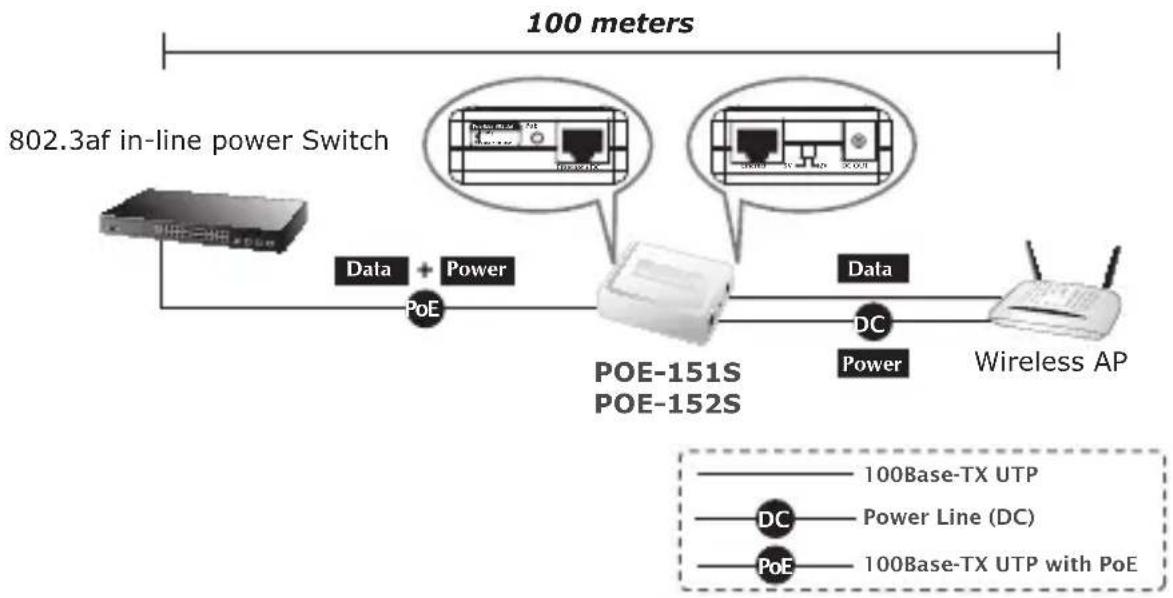

Figura 3: Connessione ad un dispositivo IEEE 802.3af


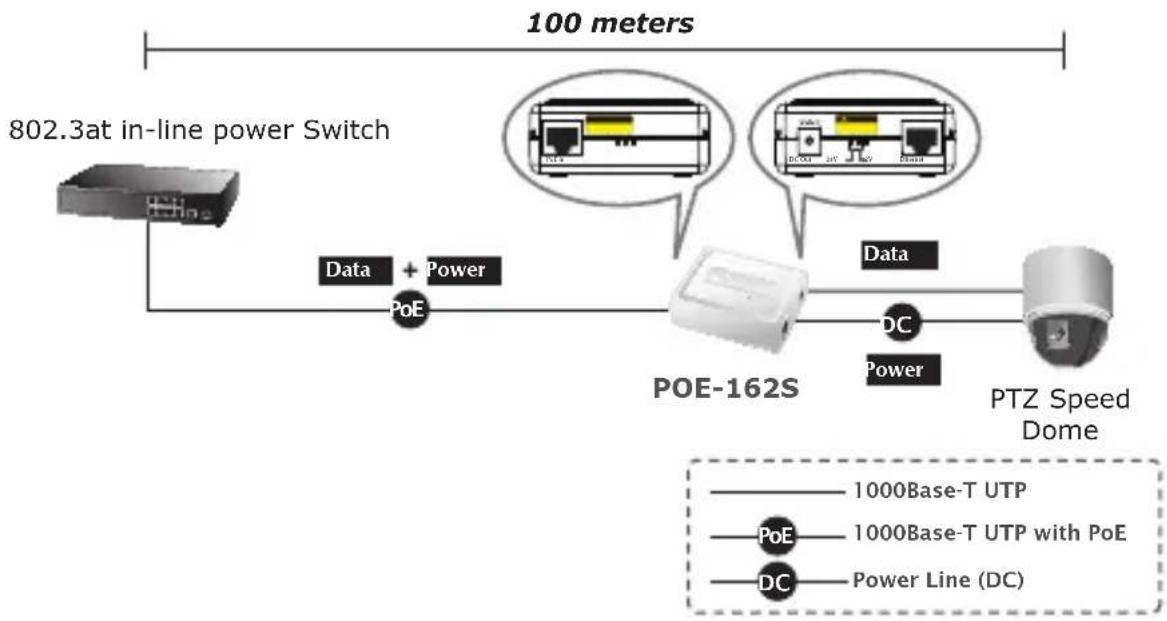

Figura 3: Connessione ad un dispositivo IEEE 802.3at

Nota

Standard IEEE 802.3af / 802.3at; il PoE Splitter della PLANET può anche interagire con uno Switch End-Span IEEE 802.3af / 802.3at che fornisca alimentazione sui pin 1, 2 e 3, 6.

5.3 Installazione PoE Injector e PoE Splitter

Se il dispositivo remoto non è compatibile POE oppure non è installato in una rete LAN, il PoE Injector ed il PoE Splitter possono lavorare in coppia per fornire l'alimentazione necessaria, nella tabella che segue vengono illustrati i modelli di PoE Injectors disponibili della PLANET:

Modello Standard PoE	Alimentazione PoE di uscita	Potenza in ingresso	Velocità di trasferimento dati
POE-151 IEEE 802.3af 15.4 Watts 48V DC 10/100Mbps
POE-152 IEEE 802.3af 15.4 Watts 48V DC 10/100/1000Mbps
POE-161 IEEE 802.3at / af 30 Watts 56V DC 10/100/1000Mbps

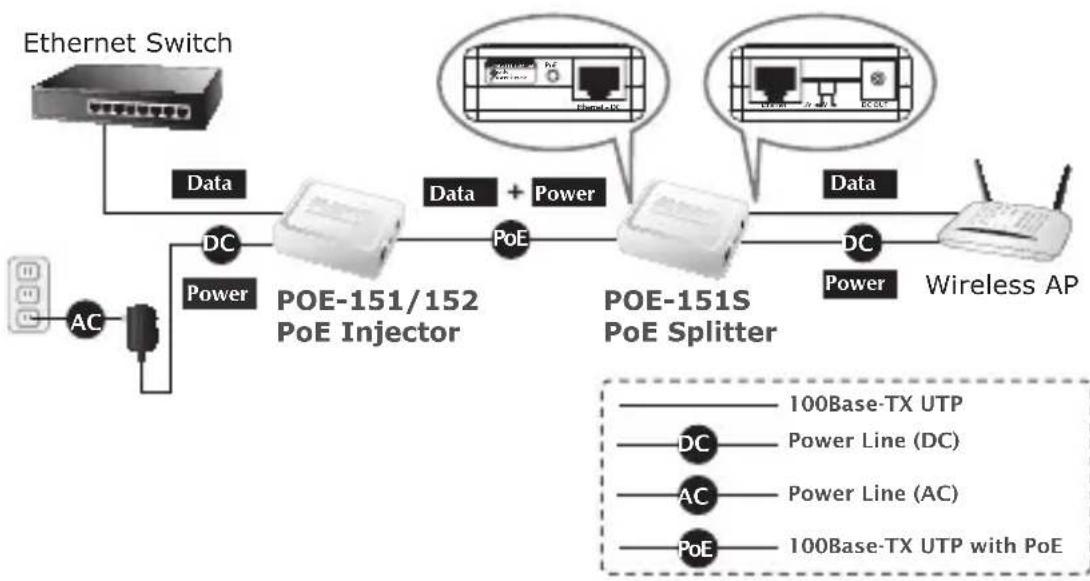

Passi:

1. [Switch & PoE Injector] Connettere con un cavo LAN standard UTP da uno Switch/workstation alla porta to "Ethernet" del PoE Injector ed il PoE Injector all'alimentatore di rete.

2. [PoE Injector & PoE Splitter]

■ Connettere un cavo UTP tra la porta "Ethernet+DC" del PoE Injector alla porta "Ethernet+DC" (o "PoE IN") del PoE Splitter.
■ I PoE LEDs di entrambi gli apparati, Injector e Splitter, si accenderanno.

1. [PoE Splitter]

■ Connettere il cavo UTP fornito nella confezione dalla porta "Ethernet" del PoE splitter alla porta RJ-45 del dispositivo remoto.
■ Impostare la corretta alimentazione di uscita e connettere alla porta "DC OUT", del PoE Splitter, al dispositivo remoto.

100 meters

Assicurarsi che il voltaggio di uscita dello Splitter POE sia corretto prima di collegare il dispositivo remoto, altrimenti potrebbe danneggiarsi.

6. Specifiche del Prodotto

Prodotto POE-151S POE-152S POE-162S
Hardware Specification
Interface	"Data" Porta di uscita 1 x RJ-45 STP
	"PoE (Dati + alimentazione)" Porta di ingresso	1 x RJ-45 STP
	DC Out Plug Connector 1
LED Sistema: PoE in Use x 1 (Verde)
Cavo di rete UTP Cat. 5/5e/6, fino a 100m
Trasferimento dati 10/100Mbps 10/100/100Mbps		1000Mbps 10/100/100Mbps
Dimensioni (L x P x A) 73 x 55 x 24 mm		73 x 55 x 24 mm	95 x 70 x 25 mm
Peso		50g	50g	111g
Power over Ethernet
Standard PoE		IEEE 802.3af Power over Ethernet / PD		IEEE 802.3at / af Power over Ethernet / PD
Potenza PoE Ingresso		802.3af 48V DC		802.3at 52~56V DC
Selezionatore		5V / 12V DC Output voltage	5V / 12V DC Output voltage	12V / 24V DC Output voltage
Numero max. di dispositivi coll.		1	1	1
Conformità agli Standards
IEEE 802.3 10Base-T Ethernet		■	■ ■
IEEE 802.3u 100Base-TX Fast Ethernet		■	■ ■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Power over Ethernet		■	■ ■
IEEE 802.3at Power over Ethernet		-	-	■
Regulation Compliance		FCC Class B, CE mark	FCC Class A, CE mark	FCC Class A, CE mark
Specifiche ambientali
Temperature di funzionamento		0 ~ 50 gradi
Limite Temperatura		-10 ~ 70 gradi
Umidità		5 ~ 95% (senza condensa)
