MANUALE UTENTE POE161 Planet
- Informazioni generali 4-1
- Contenuto della confezione 4-1
- Vista del Prodotto 4-2
- LED di stato 4-2
- Installazione 4-3
- Specifiche del Prodotto 4-6
Português

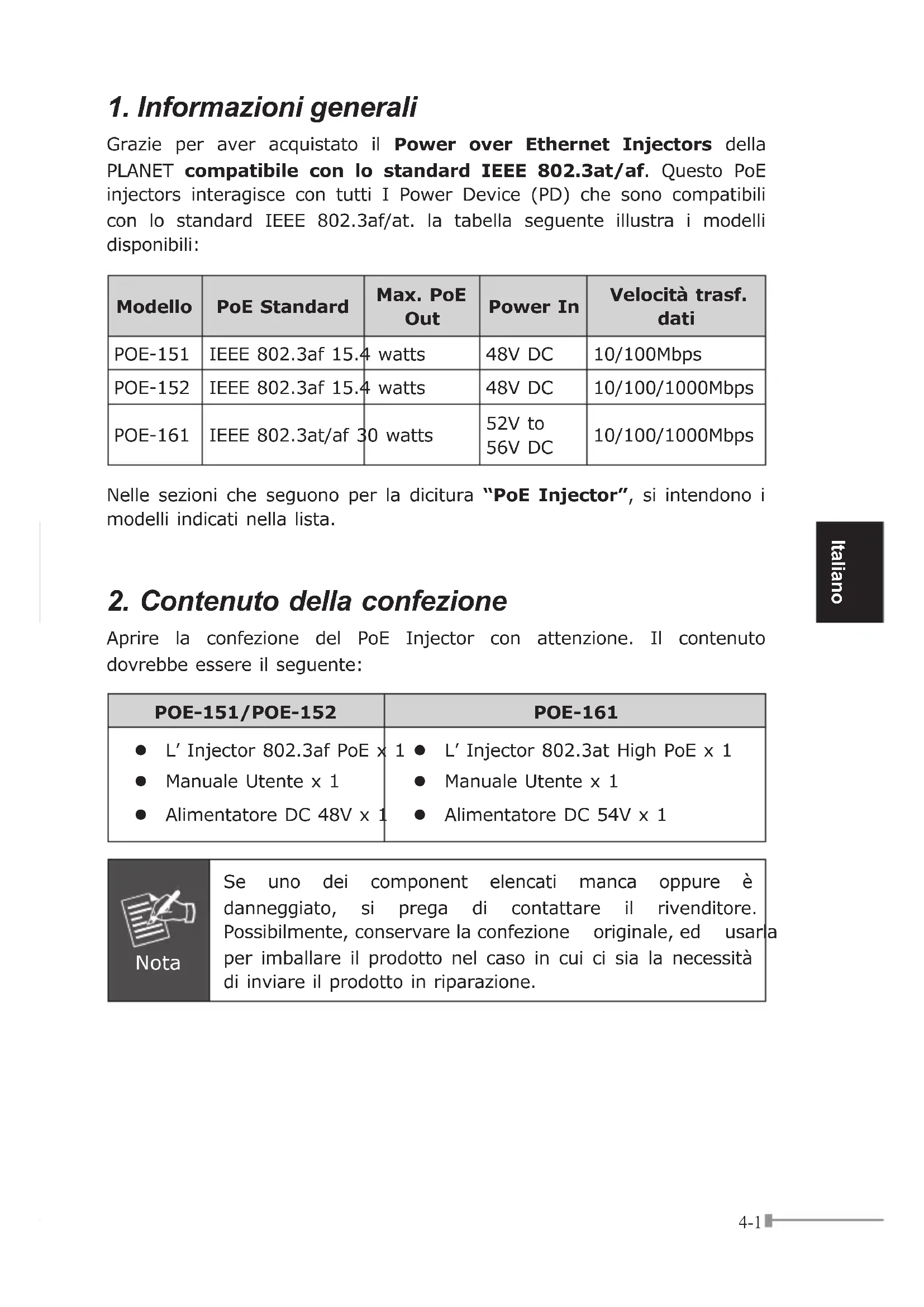

1. Informazioni generali
Grazie per aver acquistato il Power over Ethernet Injectors della PLANET compatibile con lo standard IEEE 802.3at/af. Questo PoE injectors interagisce con tutti I Power Device (PD) che sono compatibili con lo standard IEEE 802.3af/at. la tabella seguente illustra i modelli disponibili:
| Modello | PoE Standard | Max. PoE Out | Power In | Velocità trasf. dati |
| POE-151 | IEEE 802.3af 15.4 | watts | 48V DC | 10/100Mbps |
| POE-152 | IEEE 802.3af 15.4 | watts | 48V DC | 10/100/1000Mbps |
| POE-161 | IEEE 802.3at/af 30 | watts | 52V to 56V DC | 10/100/1000Mbps |
Nellesezioniche seguono per la dicitura "PoEInjector",si intendono imodelliindicati nella lista.
2. Contenuto della confezione
Aprière la confezione del PoE Injector con attenzione. Il contentuto dovrebbe essere il seguente:
| POE-151/POE-152 | POE-161 |
| ● L' Injector 802.3af PoE x 1● Manuale Utente x 1● Alimentatore DC 48V x 1 | 1 ● L' Injector 802.3at High PoE x 1● Manuale Utente x 1● Alimentatore DC 54V x 1 |
3. Vista del Prodotto
POE-151/POE-152
Sono presenti due porte RJ45, una presa di alimentazione DC 4 LED che indica lo stato di funzionamento.

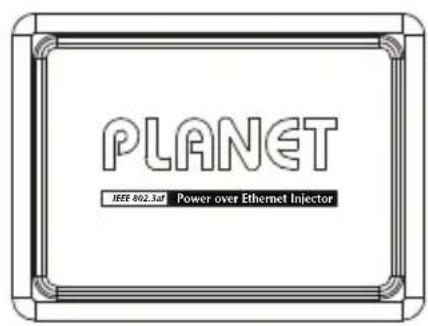

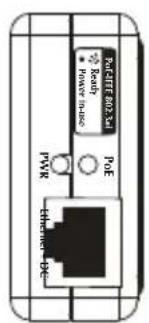

Figura 1: POE-151/POE-152

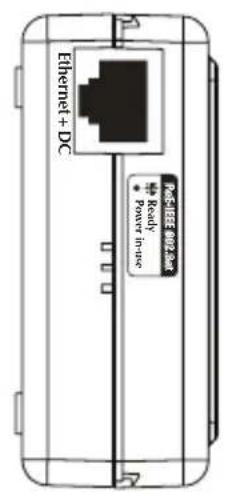

POE-161

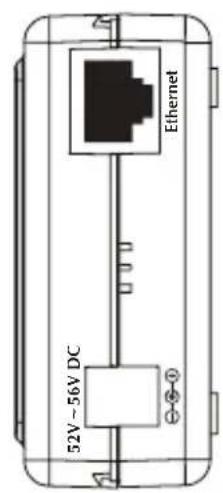

Sono presenti due porte RJ45, una presa di alimentazione DC 52V to 56V due LED che indicate lo stato di funzionamento.

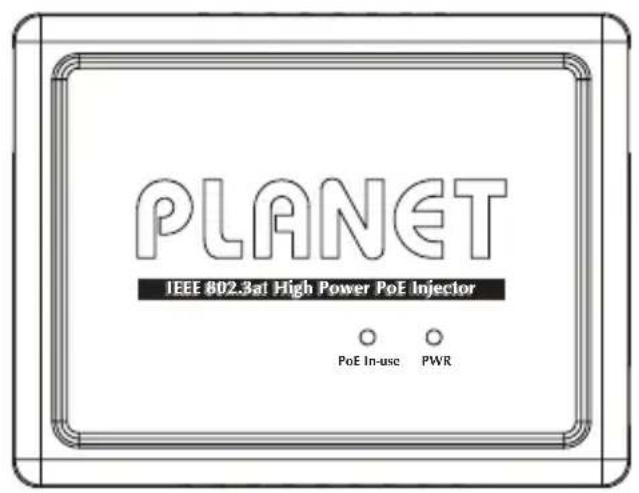

Figura 2: POE-161 Informazioni generali
4. LED di stato
| LED Description | |
| Power Quando è | accesso il PoE Injector è alimentato. |
| PoE In-use | Quando è accesso il PoE Injector sta fornendo alimentazione PoE. |
5. Installazione
In esta/sezione sono descripte le funzionalità del PoE Injector. Prima di connettere un dispositivo al PoE Injector, leggere attendamente questo capitolo.
5.1 Prima dell'installazione
Prima dell'installazione si raccomanda di controllare le specifiche della Rete LAN. Il PoE Injector della PLANET fornisce l'alimentazione utilizzando alcune coppie del cavo di rete secondo gli standard IEEE, dello specifico la tavola che segue illustra lo schema delle connessioni:
| Modello | Specifiche Alimentazione Specifiche PoE | |
| POE-151 | Input: 100~240V AC | 4/5(+), 7/8(-) |
| POE-152 1 | Output: 68V DC | |
| POE-161 | Input: 100~240C AC | 4/5(+), 7/8(-) |
| Output: 52V to 56V DC | ||
Per l'installazione sono richiesti i cavi di categoria 5/5e/6 UTP/STP a 8 fili.
I cavi UTP con 4 fili (solo con le coppie 1/2, 3/6 cablate) non funzionano con il POE-151/161, ma funzionano solo con il POE-152 a 10/100 BASE-TX Ethernet.
Nota
I PoE Injector e PoE Splitter PLANET (es. POE-152S e POE-162S) possono essere utilizzati in coppia. Per poter utilizzato dispositivi di terme parti, devono rispetto gli standard IEEE 802.3at o IEEE 802.3af.
5.2 Installazione del PoE Injector
- Connette un cavo di rete standard dallo Switch/workstation alla porta "Ethernet" del PoE Injector.
- Connette il cavo di rete che sare usato per collegare il dispositivo remoto da alimentare alla porta "Ethernet+DC".
- Collegare l'alimentatore alla porta "DC 48V" del POE-151/POE-152. Il LED di alimentazione si accenderà.
Collegare l'alimentatore alla porta "DC 52V to 56V" del POE-161. Il LED di alimentazione si accenderà.
- Collegare il disposittivocompatible IEEE 802.3af.II POE-151/POE-152 utilizzando lo standard IEEE 802.3af, cui assere connesso direttamente con dispositivo IEEE 802.3af end-nodes come access point wireless telefoni VoIP e IP camera con interfaccia PoE compatibile allo standard IEEE 802.3af.

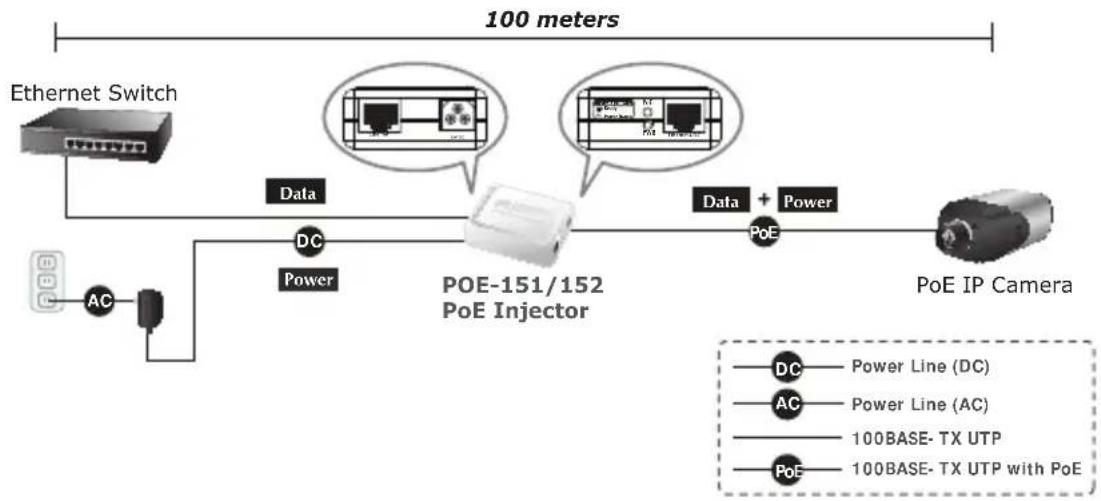

Figura 3: esempio do connessione dispositivi IEEE 802.3af
- Il POE-151/POE-152 una volta individuato un dispositivo compatible IEEE 802.3af, accenderà il LED di stato. Il POE-161 utilizes la procedimento.
5.3 Installazione PoE Injector e PoE Splitter
Se il disposativo remoto non è compatible PoE oppure non è installato in una rete LAN, il PoE Injector ed il PoE Splitter possono lavorare in coppi per fornire l'alimentazione necessaria, nella tabella che segue vengono illustrati i modelli di PoE Splitters disponibili della PLANET:
| Modello | Standard PoE | Alimentazione di uscita | Velocità ditrasferimento dati |
| POE-152S | IEEE 802.3af | 5V/12V DC 10/100/1 | 1000Mbps |
| POE-162S | IEEE 802.3at | 12V/24V DC 10/100/1 | 1000Mbps |
- Seguire i passi 1, 2 e 3 della sezione 5.2 per la connessione.
- Collegare il cavo UTP fornito nella confezione alla porta "Ethernet" del PoE splitter alla porta RJ45 del dispositivo remoto.
- Collegare l'apposto alimentatore al "DC OUT" dello Splitter PoE al disposativo remoto.

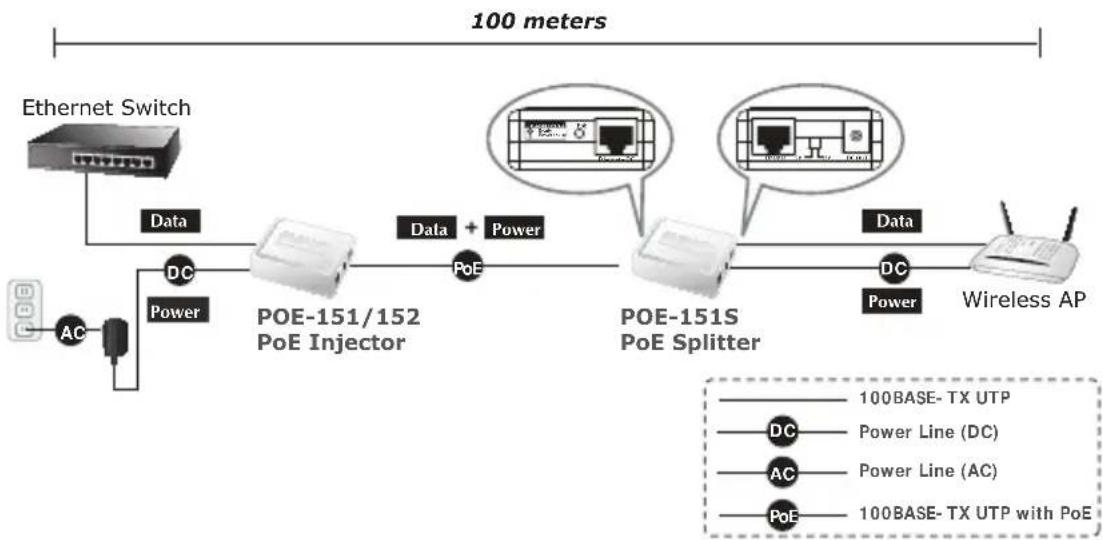

Figura 4: esempio di Connessione utilizzato PoE Injector e PoE Splitter
6. Specifiche del Prodotto
| Prodotto | POE-151 POE-152 POE-161 | |||
| Specifiche tecniche | ||||
| Interfaccia | “Data” Porta di ingresso | 1 x RJ45 STP | ||
| “PoE (Dati + alimentazione)” Porta di uscita | 1 x RJ45 STP | |||
| DC Input power socket | 1 x 48V DC 1 x 52V to 56V | DC | ||
| LED | Sistema: alimentazione x 1 (Giallo) PoE Port: PoE in Uso x 1 (Verde) | Sistema: alimentazione x 1 (Verde) Porta PoE: PoE in Uso x 1 (Verde) | ||
| Cavo di rete | UTP Cat. 5/5e/6, fino a 100m | |||
| Trasferimento dati | 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps | |||
| Dimensioni (L x P x A) | 73 x 55 x 24 mm 73 x 55 x 24 mm 95 x 70 x 25 mm | |||
| Peso 50g 50g 83g | ||||
| Alimentazione in ingresso | DC 48V, 0.4A DC 48V, 0.4A | DC 52V to 56V, 0.74A Max. | ||
| Requisiti alimentazione | 100-240V AC, 50/60Hz | |||
| Consumo | 15.4 watts max. 15.4 watts max. | 30 watts max. | ||
| Power over Ethernet | ||||
| Standard PoE | IEEE 802.3af Power over Ethernet/PSE | IEEE 802.3at/af Power over Ethernet/PSE | ||
| Potenza PoE erogata | DC 48V/15.4 watts | DC 52V to 56V/30 watts | ||
| Tipologia alimentazione PoE | Mid-span | End-span | Mid-span | |
| Pin cavo rete utilizzati per PoE | 4/5(+), 7/8(-) | 1/2(+), 3/6(-) | 4/5(+), 7/8(-) | |
| Conformitàagli standardis | ||||
| IEEE 802.3 10BASE-T Ethernet | ■ | ■ | ■ | |
| IEEE 802.3u 100BASE-TX Fast Ethernet | ■ | ■ | ■ | |
| IEEE 802.3ab 1000BASE-T Gigabit Ethernet | - | ■ | ■ | |
| IEEE 802.3af Power over Ethernet | ■ | ■ | ■ | |
| IEEE 802.3at Power over Ethernet | - | - | ■ | |
| Conforme alla normative | FCC Class B, CE mark | FCC Class B, CE mark | FCC Class A, CE mark | |
| Specifiche ambientali | ||||
| Temperature di funzionamento | 0 ~ 50 Degres C | |||
| Limite Temperatura | -10 ~ 70 Degres C | |||
| Umidità | 5 ~ 95% (Non-condensation) | |||
