POE161 - Tarjeta de red / adaptador Planet - Manual de uso y guía de instrucciones gratis

Marca	Planet
Modelo	POE161
Categoría	Inyector PoE / adaptador de red
Tipo de producto	Inyector Ethernet PoE conforme IEEE 802.3at/af
Dimensiones (L x P x H)	95 x 70 x 25 mm
Peso	83 g
Alimentación de entrada	100-240 V AC, 50/60 Hz
Alimentación de salida (PoE)	52 a 56 V CC, hasta 30 W
Potencia máxima suministrada	30 vatios
Estándar PoE soportado	IEEE 802.3at (PoE+) y IEEE 802.3af (PoE)
Velocidad de transferencia	10/100/1000 Mbps (Gigabit Ethernet)
Tipo de cable requerido	Categoría 5/5e/6 UTP/STP de 8 conductores, hasta 100 m
Conectores	1 puerto RJ45 entrada de datos, 1 puerto RJ45 salida PoE (datos + alimentación), 1 conector de alimentación CC (52-56 V)
Indicadores LED	1 LED verde (alimentación), 1 LED verde (PoE activo)
Contenido del lote	Inyector POE161, adaptador de corriente 54 V CC, manual de usuario
Temperatura de funcionamiento	0 a 50 °C
Temperatura de almacenamiento	-10 a 70 °C
Humedad de funcionamiento	5 a 95 % (sin condensación)
Consumo eléctrico	30 W máximo
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar. Usar un paño seco y suave. No usar productos abrasivos ni líquidos.
Seguridad	Usar solo con equipos conformes IEEE 802.3at/af. Verificar la compatibilidad de voltaje antes de la conexión.
Piezas de repuesto y reparabilidad	El adaptador de corriente se suministra. No hay piezas de repuesto internas disponibles. En caso de avería, contactar al servicio postventa.
Información general	Inyector PoE de gama media, compatible con cámaras IP, puntos de acceso, teléfonos VoIP y otros periféricos PoE.

Preguntas frecuentes - POE161 Planet

¿Qué dispositivos puedo alimentar con el POE161?

El POE161 puede alimentar cualquier equipo compatible con IEEE 802.3at/af como cámaras IP, puntos de acceso inalámbricos, teléfonos VoIP, etc. Entrega hasta 30 W.

¿Cuál es el voltaje de salida del POE161?

El voltaje de salida es de 52 a 56 V CC según el modelo de adaptador suministrado (54 V CC típico).

¿Puedo usar el POE161 con cable Cat5?

Sí, el POE161 funciona con cable Categoría 5/5e/6 UTP/STP de 8 conductores. La distancia máxima es de 100 metros.

¿Cómo instalar el POE161?

Conecte el cable de red desde su switch/router al puerto 'Data In', luego conecte el dispositivo PoE al puerto 'PoE (Data+Power)'. Finalmente, conecte el adaptador de corriente al conector CC. Los indicadores se encienden.

¿Qué hacer si el indicador de Power no se enciende?

Verifique que el adaptador de corriente esté bien conectado y funcione (pruébelo con otro dispositivo). Si el problema persiste, el adaptador o el inyector pueden estar defectuosos.

¿Puedo usar un prolongador entre el inyector y el dispositivo?

No, no se recomienda usar prolongadores. El cable de red debe ser directo entre el inyector y el dispositivo, dentro del límite de 100 m.

¿El POE161 soporta Gigabit Ethernet?

Sí, el POE161 admite velocidades de 10/100/1000 Mbps (Gigabit).

¿Puedo usar el POE161 con un dispositivo no PoE?

No, el inyector solo suministra alimentación si el dispositivo conectado es conforme a IEEE 802.3at/af. Un dispositivo no PoE no se dañará, pero no recibirá alimentación.

¿El POE161 es compatible con divisores PoE?

Sí, puede usar un divisor PoE como el POE-162S para separar la alimentación y los datos. El inyector y el divisor deben funcionar en conjunto.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en notice-facile.com en varios idiomas.

MANUAL DE USUARIO POE161 Planet

Inyectores IEEE 802.3at/af Energía sobre Ethernet

POE-151/POE-152/POE-161

User's Manual

Table of Contents

English

1. Información general. 7-1
2. Contenido del paquete 7-1
3. Vista general del Producto 7-2
4. Indicación LED 7-2
5. Instalacion del hardware 7-3
6. Especialación de Producto 7-7

1. Overview

PoE. Antes de ligar o Injector PoE arial quaker dispositivo de rede,
cuidadosamente este capitulo.

5.1 Antes de Instalar

1. Información general

Gracias por comprar Inyectores PLANET IEEE 802.3at/af Energía

sobre Ethernet. Estos inyectores PoE funcionan conrialquier

Dispositivo de Energía (DE), que también funciona con el IEEE 802.3

/de acuerdo a sus estandares. Se incluyen los modelos a continuacion:

Modelo	PoE Standard	Max. PoE Out	Power In	Velocidad de Paso aGORITHIS
POE-151	IEEE 802.3af	15.4 varios	48V DC 10/	100Mbps
POE-152	IEEE 802.3af	15.4 varios	48V DC 10/	100/1000Mbps
POE-161	IEEE 802.3at/af 30	varios	52 a 56V CC	10/100/1000Mbps

Salvo que se especifique, los关键时刻 de "Inyector PoE" en las siguientes secciones significan el modelo que aparece más arriba.

2. Contenso del paquete

AlAbrir la caja del inyector PoE,desenvolverla dificadosamente.La c debe contener los siguientes elementos:

POE-151/POE-152 POE-161
● El 802.3af Energía sobre Ethernet Inyector x 1	● El IEEE 802.3a Alta Energía sobre Ethernet Inyector x 1
● Manual de Nombre x 1	● Manual de Nombre x 1
● Adaptador de Energía CC 48 x 1	● Adaptador de Energía CC 54V x 1

3. Vista general del Producto

POE-151/POE-152

Hay dos enchufes de Par Trenzado RJ45, un conector de alimentacion CC 48V y dosindicadores LED.

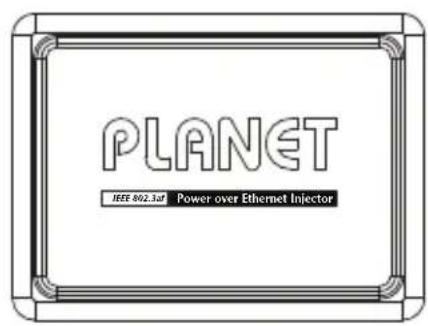

Figura 1: POE-151/POE-152

POE-161

Hay dos enchufes de Par Trenzado RJ45, un conector de alimentacion CC 52 a 56V y dosindicadores LED.

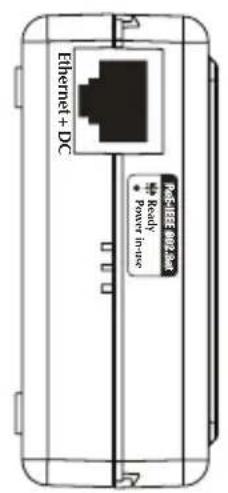

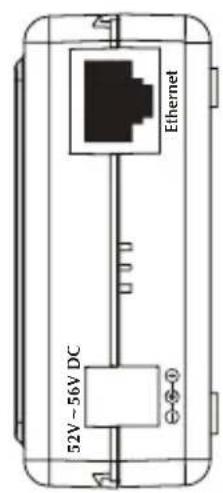

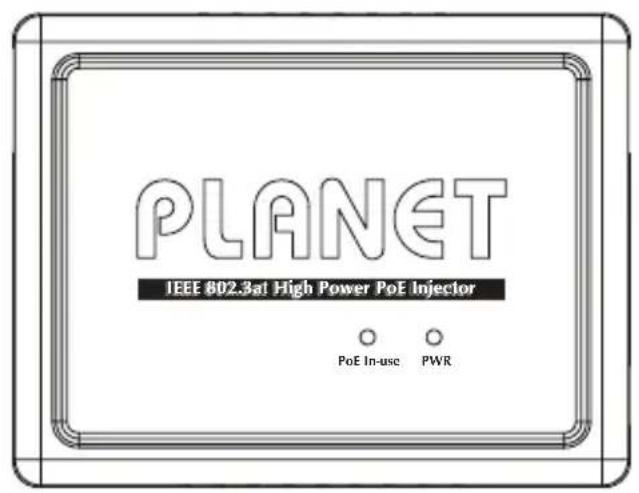

Figura 2: Vista General POE-161

4. Indicación LED

LED Descripción
Encender	Se enciende para indicar que el inyector PoE tiene el energia del adaptor del AC-DC.
PoE En uso	Se enciende para indicar que el inyector PoE está proportionsando energia en linera de alimentación CC.

5. Instalación del hardware

Esta sección describe las caracteristicas de hardware de Inyector PoE. Antes de conectar cualquier dispositivo de red para el Inyector PoE, consulte detenidamente este capítulo.

5.1 Antes de la instalación

Antes de su instalación, se recomienda comprobar el entorno de red. inyector PLANET PoE tiene un adaptor AC-DC e inyecta en la corriente continua en la clavija del cable par trenzado signifyo el estandar la relacion de asignacion de potencia y el pin está en la tabla de abajo:

Modelo	Especillas Requeridas de Adapatador AC-DC	Asignacion de PIN PoE
POE-151	Entreda: 100~240V AC Salida: 3/6V CC	4/5(+), 7/8(-)
POE-152
POE-161	Entrada: 100~240C AC Salida: 52 a 56V CC	4/5(+), 7/8(-)

Categoría 5/5e/6 de cable UTP/STP que requires 8 alambre para la instalación. Cable UTP de 4 alambre (pines 1/2, 3/6) no pueda工作的 con POE-151/161 y sólo puede工作的 con POE-152 en Ethernet 10/100BASE-TX.

Notas

El separator PLANET PoE y el inyector PLANET PoE (por典型案例, POE-152S y POE-162S) puede ser instalados en par. El uso de un dispositivo de terceros está permitted si el dispositivo cumple con el estándar IEEE 802.3at o estándar IEEE 802.3af.

5.2 Instalación de Inyector PoE

1. Conecte un cable de red estándar de Interruption/Estación de trabajo hacía el puerto de inyector PoE "Ethernet".
2. Conecte el cable长大o que sera utilisé para conectar al dispositivo remoto en el puerto "Ethernet + DC".
3. Connect el adaptor AC a "CC 48V" de POE-151/POE-152. El encendido LED sera constante.

Connecte el adaptor AC a "CC 52 a 56V" de POE-161. El encendido LED sera constante.

1. Conecte con los dispositivos IEEE 802.3af. Basándose sobre el estándar IEEE 802.3af, el POE-151/POE-152 pueda connectarse directamente cualquier nodos final IEEE 802.3af como punto de acceso inalábricos, Telefonos VoIP y cármas IP que soportan el estándar IEEE 802.3af de alimentación sobre la interfaz Ethernet.

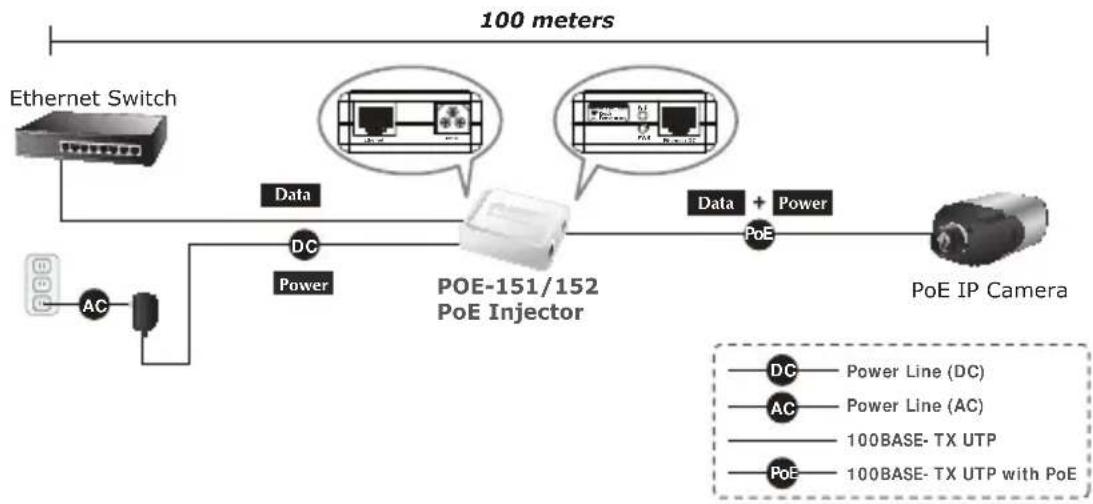

Figura 3: Conexión a dispositivo IEEE 802.3af

1. Una vez que el POE-151/POE-152 detecta la existencia de un dispositivo IEEE 802.3af, el indicator LED estáfirmamente encendido muestrando que está proportionscando la energia. El本身就是 para el POE-161 que detecta la existencia de un dispositivo IEEE 802.3at/af.

Notas

Si el dispositivo connectado no está cumpliendoplenamente conel estandar IEEE 802.3af,elindicador LED de POE-151/POE-152 no tendrá un encendido constante.

Notas

1. Ya que el Puerto PoE POE-161 soporta 52 a 56V CC de potencia PoE, por favor compruebe y asegurette el rango acceptable de CC del Dispositivo Alimentado (DA) es de 52 a 56V CC. De lo contrario, el Dispositivo Alimentado (DA).
2. Si el dispositivo conectado no está能满足 plenamente con los estandares IEEE 802.3at/af Energía sobre Ethernet, el indicator LED de POE-161 encendido constante.

que
puede da

Para los dispositivos sin PoE remoto o equipo de Ethernet, el Inye PoE e Separador PoE pueda andar en pares para proveer Energía CC a"These dispositivos, la tabla de abajo muestra el modelos de Sepai PoE PLANET:

Modelo	Estándar PoE	Energía de Salida DC	Velocidad de Paso aGORITH
POE-152S	IEEE 802.3af	5V/12V CC 10/100/1000	Mbps
POE-162S	IEEE 802.3at	12V/24V CC 10/100/1000	Mbps

1. Siga el paso 1, paso 2 y paso 3 de la sección 5.2 para la conexión.
2. Conecte el cable de UTP en el paquete de "Ethernet" del separator PoE al puerto RJ45 del dispositivo remot.
3. Conecte el enchufe DC apropiado de "OUT DC" del separator PoE en el dispositivo remot.

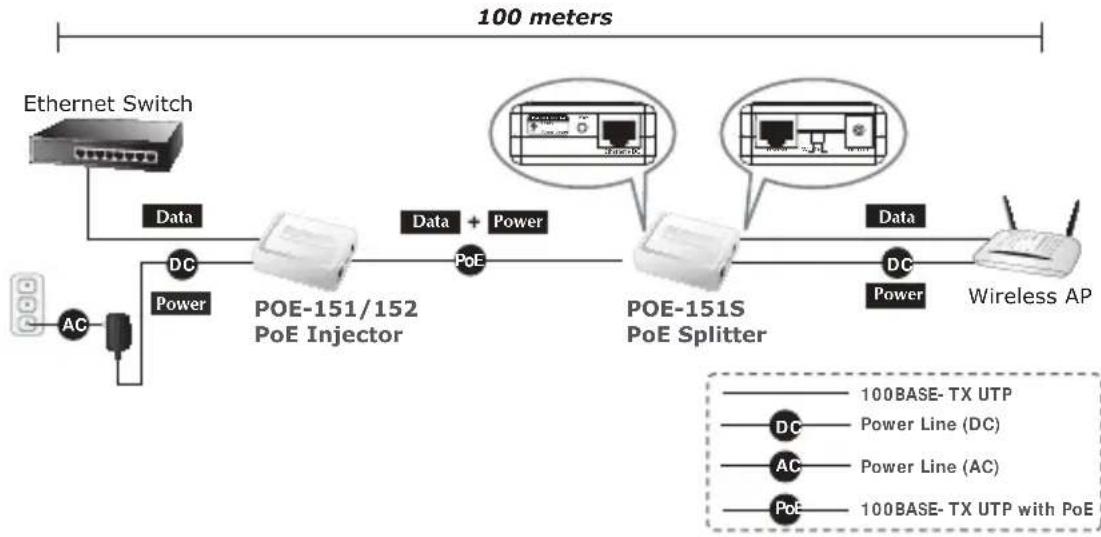

Figura 4: Arquitectura de Conexión a工程技术 del inyector PoE y Separador PoE

Asegúrese de que el voltaje del Separador PoE es correcto antes de conectar un dispositivo remoto de lo podería darar tal dispositivo remoto.

contrar

6. Especification de Producto

Producto POE-151 POE-152 POE-161
Especificaión de Hardware
Interface	Puerto de Entrada de "Datas"	1 x RJ45 STP
	"PoE (Data + Energía)" Puerto de Salida	1 x RJ45 STP
	Enchufe de Entrada de Energía CC	1 x 48V CC		1 x 52 to 56V CC
Indicador LED		Sistema: Energía x 1 (Amarillo) Puerto PoE: PoE en Uso x 1 (Verde)		Sistema: Energía x 1 (Verde) Puerto PoE: PoE en Uso x 1 (Verde)
Cable de Red UTP Cat. 5/5e/6, up to		100m (328ft)
Ratio de Data 10/100Mbps 10/100/1000Mbps		bps
Dimisión (Ancho x Profundidad x Altura)		73 x 55 x 24 mm 73 x 55 x 24 mm 95 x 70 x 25 mm
Peso 50g 50g 83g
Voltage Entrada Unitario CC 48V, 0.4A		CC 48V, 0.4A		CC 52 a 56V, 0.74A Max.
Requerimiento de Energía 100-240V		AC, 50/60Hz
Consumo de Energía		15.4 varios max.	15.4 varios max.	30 varios max.
Energía sobre Ethernet
Estándar PoE		IEEE 802.3af Energía sobre Ethernet/PSE		IEEE 802.3at/af Energía sobre Ethernet/PSE
Salida de Energía PoE		CC 48V/15.4 Vatos		CC 52 a 56V/30 Vatos
Tipo de Abastecedor de Energía PoE		Lapso Medio	Lapso Final	Lapso Medio
Asignación de Energía Pin		4/5(+), 7/8(-)	1/2(+), 3/6(-)	4/5(+), 7/8(-)
Estándares de Conformidad
IEEE 802.3 10 BASE-T Ethernet		■	■	■
IEEE 802.3u 100 BASE-TX Fast Ethernet		■	■	■
IEEE 802.3ab 1000BASE-T Gigabit Ethernet		-	■	■
IEEE 802.3af Energía sobre Ethernet		■	■	■
IEEE 802.3at Energía sobre Ethernet		-	-	■
Cumplimiento de Reglamento		FCC Clase B,marca CE	FCC Clase A,marca CE	FCC Clase A,marca CE
Medio Ambiente
Temperatura Operativa 0 ~ 50 Grados C
Temperatura de Almacenimiento -10	~ 70 Grados C
Humedad 5 ~ 95% (Sin condensación)
