Type de produit	Fendeur PoE (Power over Ethernet Splitter) Gigabit
Modèle	PLANET POE-162S
Normes PoE supportées	IEEE 802.3af / IEEE 802.3at
Interface réseau	1 x RJ-45 STP entrée (PoE + données), 1 x RJ-45 STP sortie données
Connecteur de sortie CC	1 x connecteur DC jack
Débit de données	10/100/1000 Mbps (Gigabit)
Tension d'entrée PoE	802.3af : 48 V CC ; 802.3at : 52~56 V CC
Tension de sortie CC (sélectionnable via DIP)	12 V CC / 2 A ou 24 V CC / 1 A
Commutation DIP	Sélection de tension de sortie (12V ou 24V)
Voyant DEL	PoE activé (vert) : indique connexion à un PSE 802.3af/at
Dimensions (L x P x H)	95 x 70 x 25 mm
Poids	111 g
Matériau du boîtier	Plastique
Câble réseau recommandé	Cat. 5/5e/6 UTP, jusqu'à 100 m
Nombre de périphériques alimentés	1
Température de fonctionnement	0 ~ 50 °C
Température de stockage	-10 ~ 70 °C
Humidité	5 ~ 95 % (sans condensation)
Certifications	FCC Classe A, CE
Contenu du lot	Fendeur PoE, manuel d'utilisation, câble UTP 15 cm, 2 câbles de raccordement CC
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - POE162S Planet

Qu'est-ce que le PLANET POE-162S ?

Le POE-162S est un fendeur PoE Gigabit conforme aux normes IEEE 802.3af/at. Il sépare l'alimentation et les données provenant d'un câble Ethernet PoE pour alimenter un périphérique non PoE (comme une caméra IP, un point d'accès) tout en fournissant une connexion réseau Gigabit.

Comment choisir la tension de sortie avec l'interrupteur DIP ?

Le POE-162S dispose d'un interrupteur DIP permettant de sélectionner la tension de sortie : 12V CC / 2A ou 24V CC / 1A. La position par défaut est 12V CC. Assurez-vous que la tension correspond aux besoins de votre périphérique avant de connecter l'alimentation.

Puis-je utiliser le POE-162S avec un injecteur PoE non PLANET ?

Oui, à condition que l'injecteur soit conforme aux normes IEEE 802.3af ou IEEE 802.3at. Le POE-162S fonctionne avec tout équipement PSE (Power Sourcing Equipment) respectant ces standards.

Quel est le débit maximal supporté par le POE-162S ?

Le POE-162S supporte les débits 10/100/1000 Mbps (Gigabit Ethernet), ce qui le rend adapté aux applications haute performance comme les caméras IP HD ou les points d'accès Wi-Fi 5/6.

Comment savoir si le POE-162S reçoit bien l'alimentation ?

Un voyant DEL vert situé sur le boîtier s'allume lorsque le fendeur est connecté à une source PoE compatible (802.3af/at). S'il ne s'allume pas, vérifiez le câble et la compatibilité de l'injecteur ou du switch PoE.

Quels types de câbles puis-je utiliser avec le POE-162S ?

Utilisez un câble UTP de catégorie 5, 5e ou 6 pour une distance maximale de 100 mètres. Le câble fourni (15 cm) est destiné à la connexion entre le fendeur et le périphérique.

Le POE-162S peut-il alimenter plusieurs périphériques ?

Non, le POE-162S est conçu pour alimenter un seul périphérique à la fois. Pour alimenter plusieurs appareils, utilisez un switch PoE multiports ou plusieurs fendeurs.

Que faire si le POE-162S ne fonctionne pas ?

Vérifiez les points suivants : 1) La source PoE est bien allumée et conforme. 2) Le câble Ethernet est correctement branché. 3) La tension de sortie sélectionnée correspond à votre périphérique. 4) Le voyant DEL est allumé. Si le problème persiste, contactez le support PLANET.

Quelle est la distance maximale entre l'injecteur PoE et le fendeur ?

La distance maximale est de 100 mètres avec un câble UTP de catégorie 5e ou 6. Au-delà, utilisez des prolongateurs PoE ou un câble de meilleure qualité.

Le POE-162S est-il compatible avec les caméras PTZ ?

Oui, le POE-162S est souvent utilisé pour alimenter des caméras PTZ, des points d'accès et autres périphériques réseau nécessitant une tension 12V ou 24V CC et une liaison Gigabit.

MODE D'EMPLOI POE162S Planet

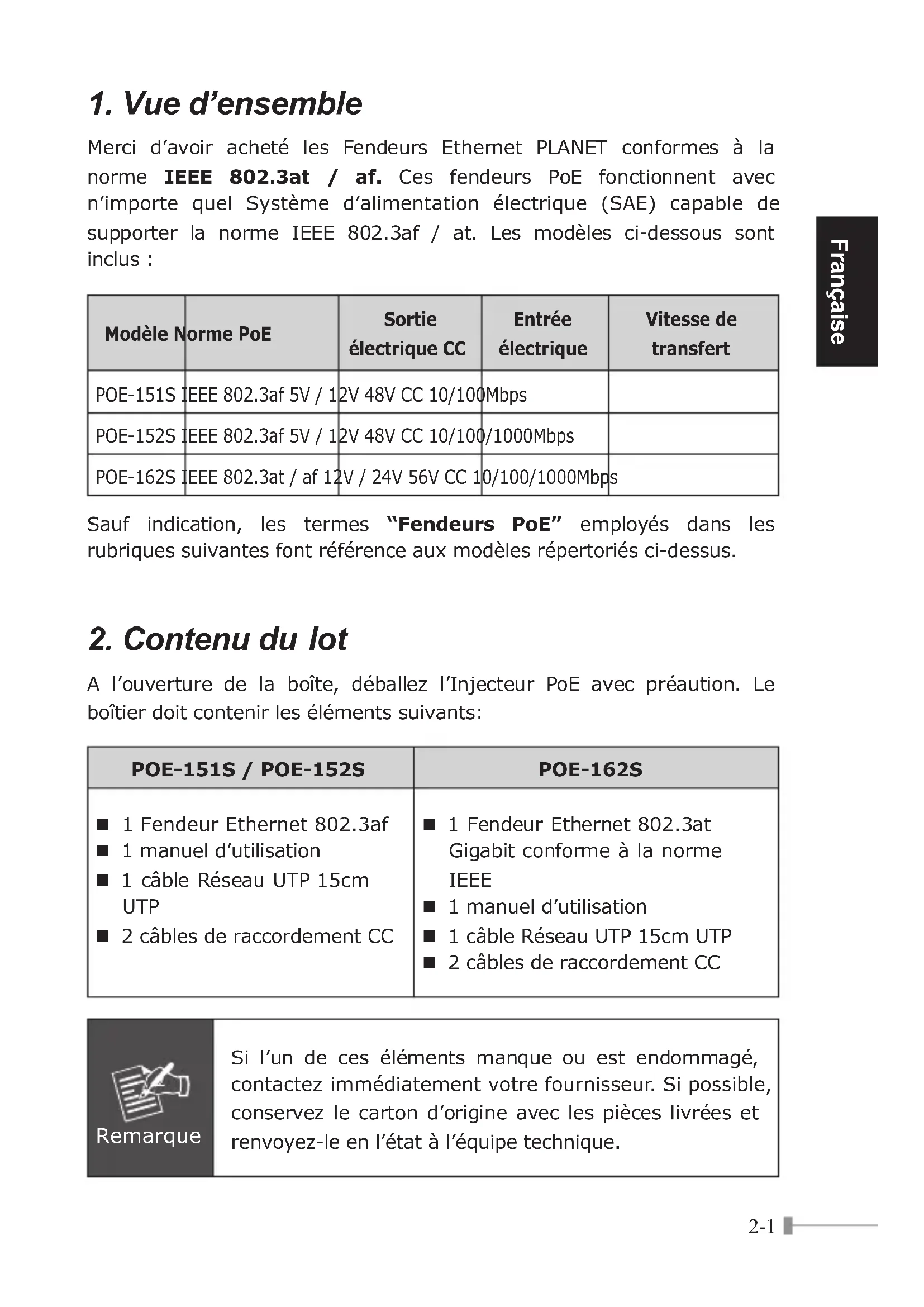

1. Vue d'ensemble 2-1
2. Contenu du lot 2-1
3. Détail du produit .... 2-2
4. Voyant DEL 2-2
5. Installation du matériel 2-3
6. Caractéristiques du produit 2-7

Deutsch

Merci d'avoir acheté les Fendeurs Ethernet PLANET conformes à la norme IEEE 802.3at / af. Ces fendeurs PoE fonctionnent avec n'importe quel Système d'alimentation électrique (SAE) capable de supporter la norme IEEE 802.3af / at. Les modèles ci-dessous sont inclus :

Modèle Norme PoE		Sortie électrique CC	Entrée électrique	Vitesse de transfert
POE-151S	IEEE 802.3af 5V / 1	2V 48V CC 10/100	Mbps
POE-152S	IEEE 802.3af 5V / 1	2V 48V CC 10/100	/1000Mbps
POE-162S	IEEE 802.3at / af 12	V / 24V 56V CC 10	/100/1000Mbps

Sauf indication, les termes "Fendeurs PoE" employés dans les rubriques suivantes font référence aux modèles répertoriés ci-dessus.

2. Contenu du lot

A l'ouverture de la boîte, déballez l'Injecteur PoE avec préaution. Le boîtier doit contenir les éléments suivants:

POE-151S / POE-152S	POE-162S
■ 1 Fendeur Ethernet 802.3af■ 1 manuel d’utilisation■ 1 câble Réseau UTP 15cm UTP■ 2 câbles de raccordement CC	■ 1 Fendeur Ethernet 802.3at Gigabit conforme à la norme IEEE■ 1 manuel d’utilisation■ 1 câble Réseau UTP 15cm UTP■ 2 câbles de raccordement CC

Remarque

Si l'un de ces éléments manque ou est endommagé, contactez immédiatement votre fournisseur. Si possible, conservez le carton d'origine avec les pièces livrées et renvoyez-le en l'état à l'équipe technique.

3. Détail du produit

POE-151S / POE-152S

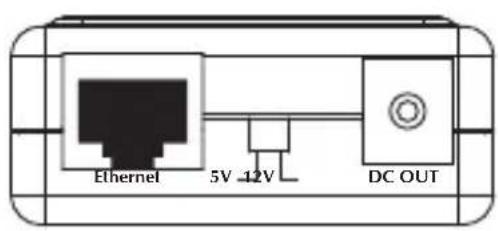

Il existe deux paires de câbles torsadées RJ-45, un voyant à DEL, l interrupteur DIP 5V CC / 2A, et un connecteur DIP 12V CC / 1A.

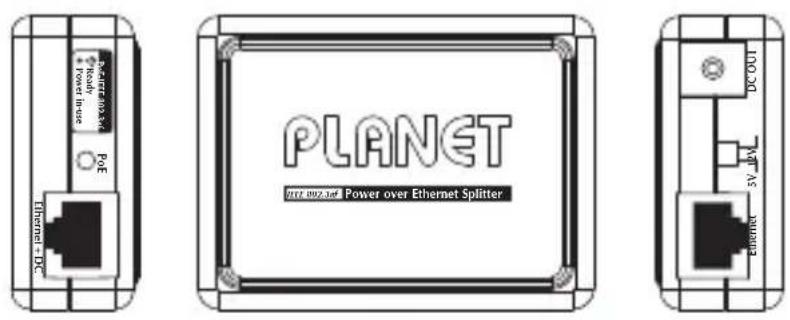

Schéma 1: POE-151S / POE-152S

POE-162S

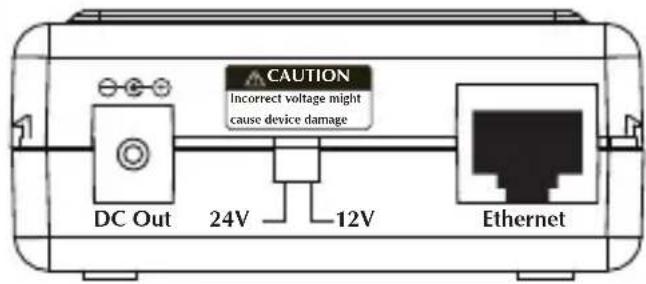

Il existe deux paires de câbles torsadées RJ-45, un voyant à DEL, l interrupteur DIP 5V CC / 2A, et un connecteur DIP 12V CC / 1A.

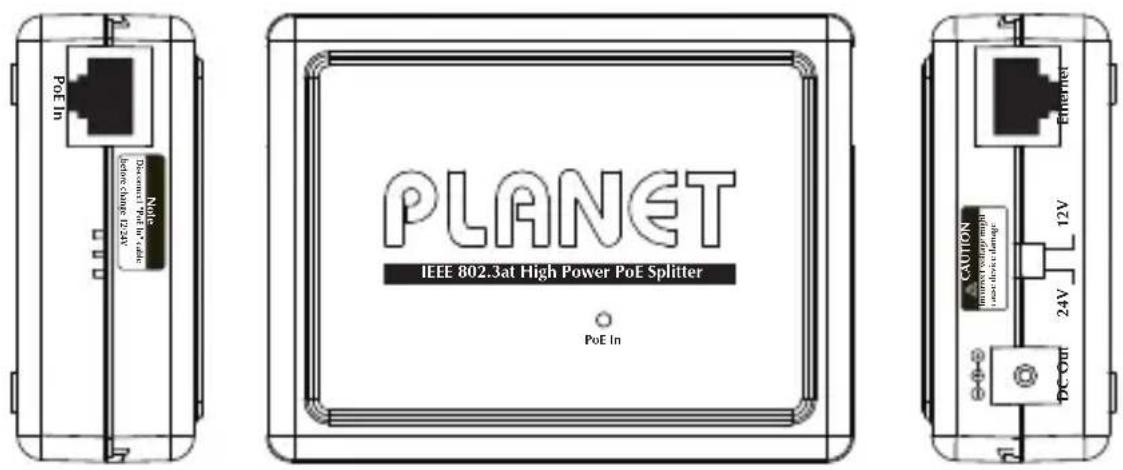

Schéma 2: POE-162S / vue d'ensemble

4. Voyant DEL

DEL Couleur Fonction
PoE activé Vert		Indique que le port est connecté au système PSE 802.3af / at en conformité avec la norme IEEE.

5. Installation du matériel

Cette section décrit les fonctions du Fendeur PoE. Avant de connecter n'importe quel système réseau au Fendeur PoE, consultez ce chapitre.

5.1 Avant l'installation

Le Fendeur PoE PLANET sépare les sorties électriques et fournit deux type de sorties électriques CC via son interrupteur DIP et sa tension de sortie, comme cela est montré à la suite:

Modèle Interrupteur DIP pour tensionde sortie CC Default Mode
POE-151S	5V CC / 2A12V CC / 1A	5V CC
POE-152S
POE-162S	12V CC / 2A24V CC / 1A	12V CC

POE-151S / POE-152S POE-162S

Le Fendeur PoE PLANET et l' injecteur PoE PLANET (ex. POE-151, POE-152 et POE-161) peuvent être installés par paires. L'utilisation d'un Injecteur PoE tiers est autorisée si le système est conforme aux normes IEEE 802.3at ou IEEE 802.3af.

5.2 802.3af/at Installation du système

Le Fendeur PoE PLANET permet aussi de connecter les systèmes non conformes aux normes IEEE 802.3af / 802.3at à un système électrique conforme à la norme IEEE 802.3af / 802.3at PSE telq qu'un Injecteur Ethernet ou un Interrupteur Ethernet, comme cela est montré à la suite.


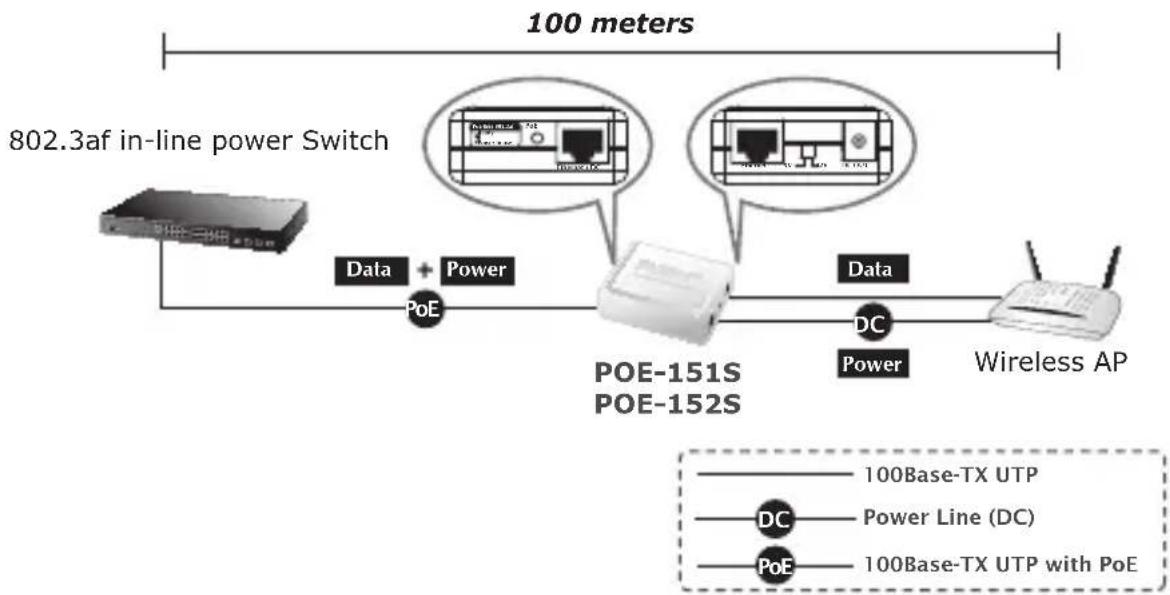

Schéma 3: Connexion à un système IEEE 802.3af


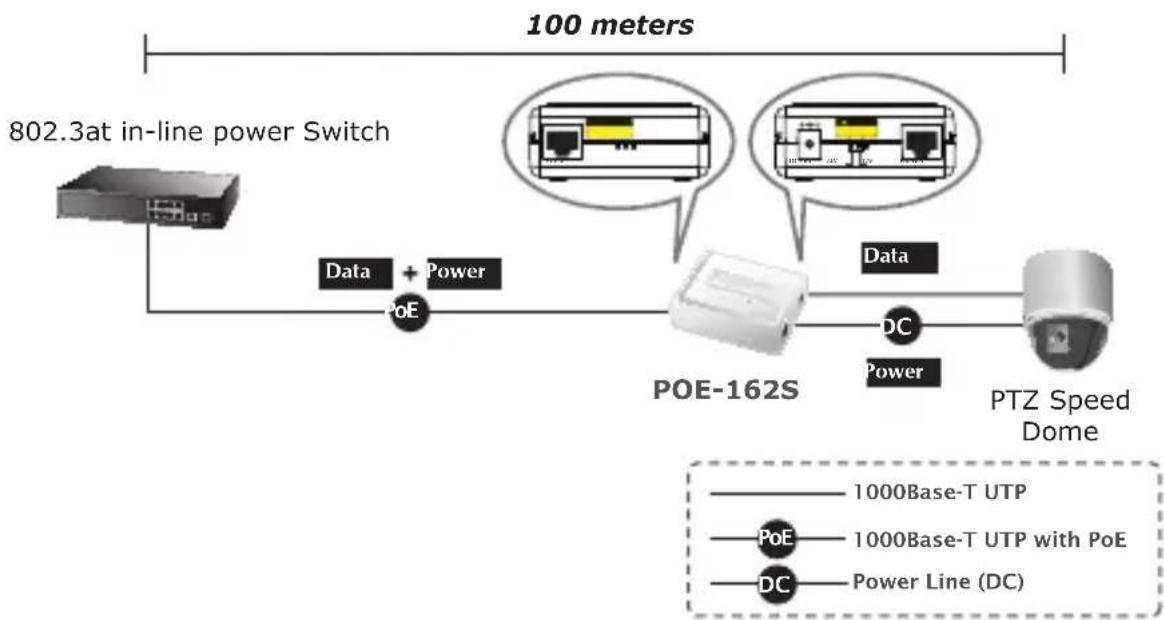

Schéma 4: Connexion à un système IEEE 802.3at

Remarque

Avec la norme IEEE 802.3af / 802.3at, le Fendeur PoE PLANET peut aussi co-fonctionner avec un inter-rupteur mi-portée IEEE 802.3af / 802.3at via les fiches 1, 2, et 3, 6.

5.3 Installation de l'Injecteur PoE et Fendeur PoE

Pour les systèmes à distance ou le matériel Ethernet, le Fendeur PoE et l'Injecteur PoE peuvent fonctionner en paires afin d'alimenter ces systèmes en courant CC. Le tableau ci-dessous montre les modèles d'Injecteurs PoE PLANET:

Modèle	Norme PoE	Sortie électrique CC	Entrée électrique	Vitesse de transfert
POE-151	IEEE 802.3af 15.4 Watts 48V CC 10/100Mbps
POE-152	IEEE 802.3af 15.4 Watts 48V CC 10/100/1000Mbps
POE-161	IEEE 802.3at / af 30 Watts 56V CC 10/100/1000Mbps

Etapes:

1. [Interrupteur et Injecteur PoE] Connectez un câble réseau UTP standard depuis l'Interrupteur / la station de travail vers un port "Ethernet" de l'Injecteur PoE et l'Injecteur PoE Injector sera alimenté en courant électrique CC depuis le chargeur connecté.

2. [Injecteur PoE et Fendeur PoE]

■ Connectez le long câble UTP entre le port "Ethernet+CC" de l'Injecteur PoE du port "Ethernet+CC" (ou "ENTREE PoE") du Fendeur PoE.
■ Les voyants DELS de l'injecteur PoE et du Fendeur PoE s'allument en continu.

3. [Fendeur PoE]

■ Connectez le câble UTP depuis le port "Ethernet" du Fendeur PoE au port RJ-45 du système à distance.
■ Ajustez la sortie électrique CC et connectez la prise CC depuis la "SORTIE CC" du Fendeur PoE du système à distance.

100 meters


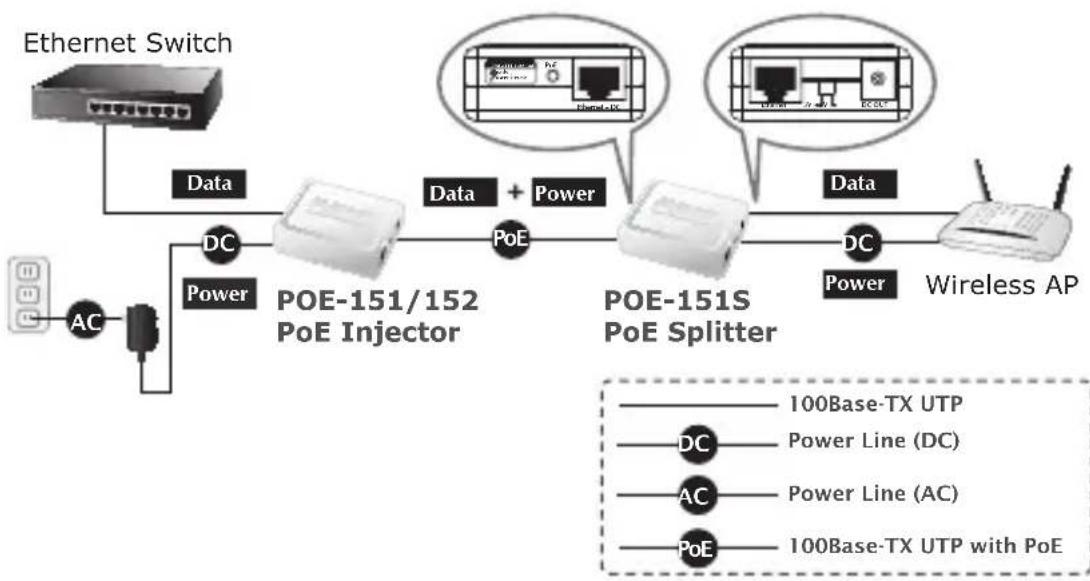

Schéma 5: Architecture de connexion via un Injecteur et un Fendeur PoE 802.3af


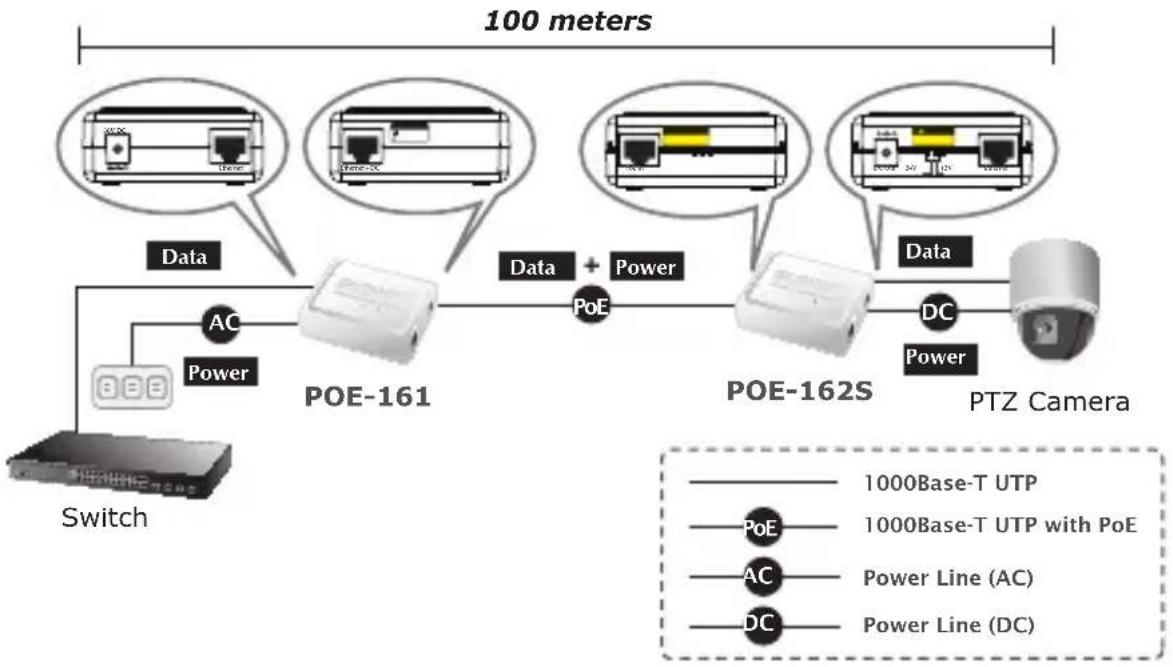

Schéma 6: Architecture de connexion via un Injecteur et un Fendeur PoE 802.3at

Remarque

Veuillez vous assurer que la tension de sortie du Fendeur PoE est correcte avant d'alimenter le système à distance. Cela pourra endommager le système à distance.

6. Caractéristiques du produit

Produit POE-151S POE-152S POE-162S
Caractéristiques du matériel
Interface	Port de sortie de données 1	x RJ-45 STP
	"PoE (Données + Power)" Port d'entrée	1 x RJ-45 STP
	Connecteur de sortie CC 1
Voyant DEL Système: PoE en utilisation x 1 (Vert)
Câble Réseau Cat. UTP 5/5e/6, jusqu'à 100m (328pieds)
Taux de données 10/100Mbps 10/100/1000Mbps 10/100/1000Mbps
Dimension (P x D x H) 73 x 55 x 24 mm		73 x 55 x 24 mm	95 x 70 x 25 mm
Poids		50g	50g	111g
Alimentation via Ethernet
Norme PoE		IEEE 802.3af Alimentation via Ethernet / PD		IEEE 802.3at / af Alimentation via Ethernet / PD
Entrée d'alimentation PoE 802,3af 48V		CC 802,3at 52~56V CC
Interrupteur DIP		Tension de sortie 5V / 12V CC	Tension de sortie 5V / 12V CC	Tension de sortie 12V / 24V CC
Nombre de systèmes pouvant être alimentés		1	1	1
Conformité aux normes
IEEE 802.3 10Base-T Ethernet		■	■	■
IEEE 802.3u 100Base-TX Ethernet Rapide		■	■	■
IEEE 802.3ab 1000Base-T Gigabit Ethernet		-	■	■
IEEE 802.3af Alimentation via Ethernet		■	■	■
IEEE 802.3at Alimentation via Ethernet		-	-	■
Conformité avec les règlementations		FCC catégorie B, Repère CE	FCC Catégorie A, Repère CE	FCC Catégorie A, Repère CE
Environnement
Température de fonctionnement		0 ~ 50 Degrés C
Température de stockage		-10 ~ 70 Degrés C
Humidité		5 ~ 95% (Non-condensation)

1. Überblick
