MANUAL DE UTILIZADOR BBO180 MAKITA

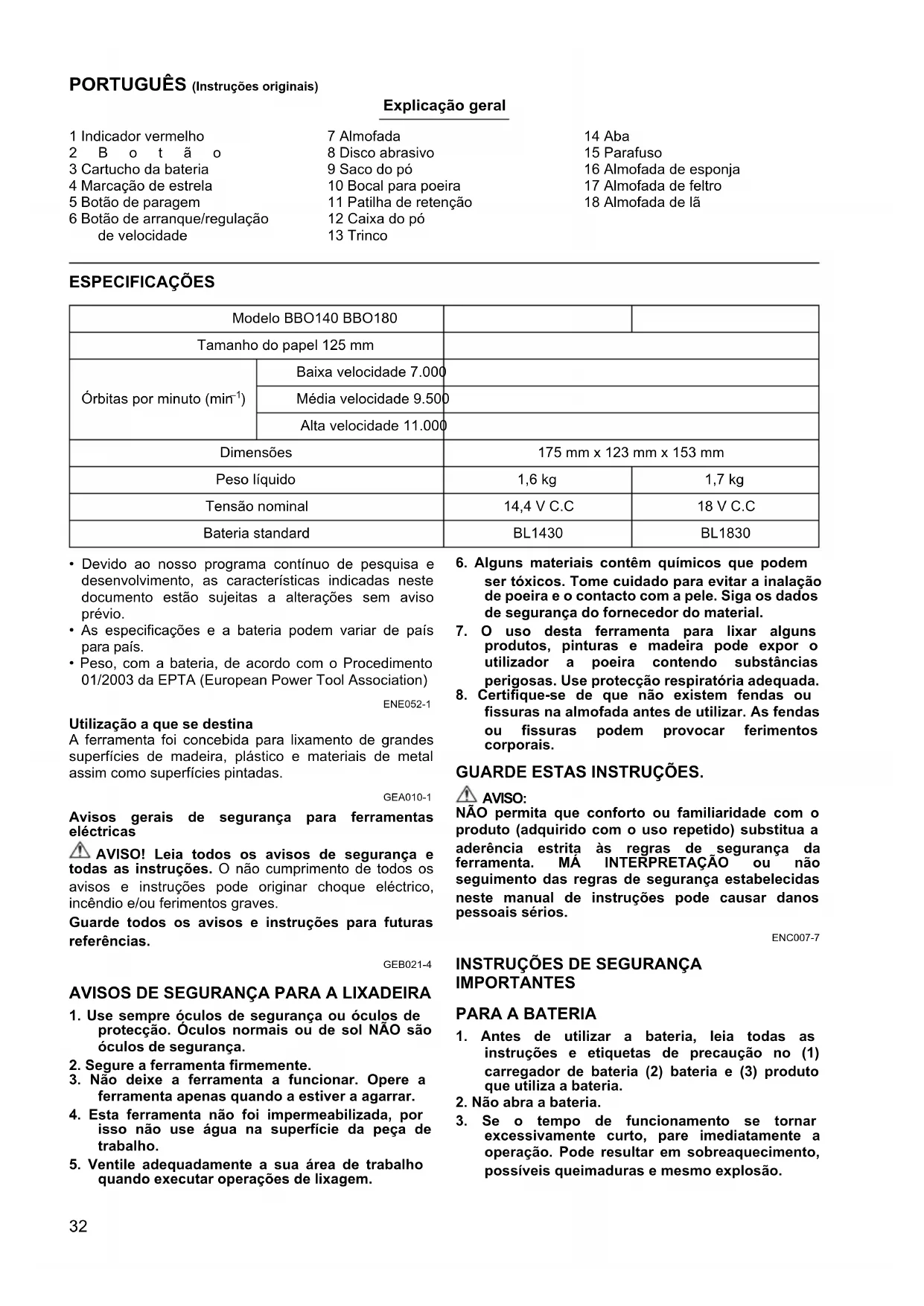

Tomoyasu Kato Director Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN32 PORTUGUÊS (Instruções originais) Explicação geral 1 Indicador vermelho 2Botão 3 Cartucho da bateria 4 Marcação de estrela 5 Botão de paragem 6 Botão de arranque/regulação de velocidade 7 Almofada 8 Disco abrasivo 9 Saco do pó 10 Bocal para poeira 11 Patilha de retenção 12 Caixa do pó 13 Trinco 14 Aba 15 Parafuso 16 Almofada de esponja 17 Almofada de feltro 18 Almofada de lã ESPECIFICAÇÕES

• Devido ao nosso programa contínuo de pesquisa e desenvolvimento, as características indicadas neste documento estão sujeitas a alterações sem aviso prévio.

• As especificações e a bateria podem variar de país para país.

• Peso, com a bateria, de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association) ENE052-1 Utilização a que se destina A ferramenta foi concebida para lixamento de grandes superfícies de madeira, plástico e materiais de metal assim como superfícies pintadas. GEA010-1 Avisos gerais de segurança para ferramentas eléctricas AVISO! Leia todos os avisos de segurança e todas as instruções. O não cumprimento de todos os avisos e instruções pode originar choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. GEB021-4 AVISOS DE SEGURANÇA PARA A LIXADEIRA

1. Use sempre óculos de segurança ou óculos de

protecção. Óculos normais ou de sol NÃO são óculos de segurança.

2. Segure a ferramenta firmemente.

3. Não deixe a ferramenta a funcionar. Opere a

ferramenta apenas quando a estiver a agarrar.

4. Esta ferramenta não foi impermeabilizada, por

isso não use água na superfície da peça de trabalho.

5. Ventile adequadamente a sua área de trabalho

quando executar operações de lixagem.

6. Alguns materiais contêm químicos que podem

ser tóxicos. Tome cuidado para evitar a inalação de poeira e o contacto com a pele. Siga os dados de segurança do fornecedor do material.

7. O uso desta ferramenta para lixar alguns

produtos, pinturas e madeira pode expor o utilizador a poeira contendo substâncias perigosas. Use protecção respiratória adequada.

8. Certifique-se de que não existem fendas ou

fissuras na almofada antes de utilizar. As fendas ou fissuras podem provocar ferimentos corporais. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios. ENC007-7

INSTRUÇÕES DE SEGURANÇA

1. Antes de utilizar a bateria, leia todas as

instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não abra a bateria.

3. Se o tempo de funcionamento se tornar

excessivamente curto, pare imediatamente a operação. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão. Modelo BBO140 BBO180 Tamanho do papel 125 mm Órbitas por minuto (min

Baixa velocidade 7.000 Média velocidade 9.500 Alta velocidade 11.000 Dimensões 175 mm x 123 mm x 153 mm Peso líquido 1,6 kg 1,7 kg Tensão nominal 14,4 V C.C 18 V C.C Bateria standard BL1430 BL183033

4. Se entrar electrólito nos seus olhos, lave-os com

água limpa e consulte imediatamente um médico. Pode resultar em perda de visão.

5. Não curte-circuite a bateria:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objectos metálicos tais como pregos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito da bateria pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo avaria.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder os 50°C.

7. Não queime a bateria mesmo que esteja

estragada ou completamente gasta. A bateria pode explodir no fogo.

8. Tenha cuidado para não deixar cair ou dar

pancadas na bateria.

9. Não utilize uma bateria danificada.

completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos potência na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Carregue a bateria uma vez a cada seis meses

se não for utilizá-la por um longo período de tempo.

• Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de regular ou verificar qualquer função na ferramenta. Instalação ou remoção da bateria (Fig. 1) PRECAUÇÃO:

• Desligue sempre a ferramenta antes de instalar ou retirar o cartucho da bateria.

• Segure firmemente na ferramenta e no cartucho da bateria quando instalar ou retirar o cartucho da bateria. Se não segurar firmemente na ferramenta e no cartucho da bateria pode dar origem a que escorreguem das suas mãos e daí resultar danos para a ferramenta e para o cartucho da bateria e ferimentos corporais. Para retirar o cartucho da bateria, deslize-o da ferramenta enquanto desliza o botão na parte da frente do cartucho. Para instalar o cartucho da bateria, alinhe a lingueta no cartucho da bateria com o entalhe na caixa e deslize-o para o lugar. Insira-o por completo até bloquear no lugar com um pequeno estalido. Se conseguir ver o indicador vermelho no lado superior do botão, não está bloqueado completamente. PRECAUÇÃO:

• Instale sempre o cartucho da bateria por completo até o indicador vermelho não ser visto. Se isso não acontecer, pode cair acidentalmente da ferramenta, causando-lhe ferimentos a si ou alguém perto de si.

• Não instale o cartucho da bateria fazendo força. Se o cartucho não deslizar facilmente, não está a ser inserido correctamente. Sistema de protecção da bateria (bateria de ião de lítio com marcação de estrela) (Fig. 2) As baterias de iões de lítio com uma marcação de estrela estão equipadas com um sistema de protecção. Este sistema corta automaticamente a corrente à ferramenta para aumentar a duração da bateria. A ferramenta pára automaticamente durante a operação se a ferramenta e/ou a bateria estiverem sujeitas a uma das seguintes condições:

• Sobrecarga: A ferramenta é operada de modo que a obriga a puxar uma corrente anormalmente elevada. Nesta situação, pare a aplicação que fez com que a ferramenta ficasse sobrecarregada. Depois volte a carregar no botão de arranque/regulação de velocidade para reiniciar. Se a ferramenta não iniciar, a bateria sobreaqueceu. Nesta situação, deixe a bateria arrefecer antes de carregar no botão de arranque/regulação de velocidade.

• Tensão baixa da bateria: A capacidade restante da bateria é demasiada baixa e a ferramenta não funcionará. Nesta situação, retire e recarregue a bateria. Acção do interruptor e botão de regulação de velocidade (Fig. 3) Para iniciar a ferramenta, carregue no botão de arranque/regulação de velocidade. A ferramenta arranca no modo de alta velocidade. Cada vez que carregar no botão de arranque/regulação de velocidade, o modo de velocidade muda na sequência de alta velocidade, média velocidade e baixa velocidade. Para parar a ferramenta, carregue no botão de paragem. Consulte a tabela para ver a relação entre o modo de velocidade e o tipo de trabalho.

• A tabela mostra as aplicações standard. Podem divergir sob determinadas condições. Modo de velocidade Número de rotações Utilização Alta 11.000 Lixamento regular Média 9.500 Lixamento de acabamento Baixa 7.000 Polimento34 ASSEMBLAGEM PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer manutenção na ferramenta. Instalação do disco abrasivo (Fig. 4) Para instalar o disco abrasivo, remova primeiro toda a sujidade ou matéria estranha da almofada. Em seguida prenda o disco abrasivo à almofada. Certifique-se de que alinha os orifícios no disco abrasivo com os da almofada. Instalação do saco do pó (acessório opcional) (Fig. 5) Coloque o saco do pó na ferramenta com a sua boca direccionada para baixo. Esvaziar o saco do pó (Fig. 6 e 7) Quando o saco do pó estiver meio cheio, desligue a ferramenta e retire o saco do pó da ferramenta. Em seguida retire o bocal para poeira do saco do pó após desbloquear o bocal rodando ligeiramente para a esquerda. Esvazie o saco do pó batendo ligeiramente nele. Depois de esvaziar o saco do pó, instale o bocal para poeira no saco do pó. Rode ligeiramente o bocal para poeira para a direita até fazer clique no lugar. Em seguida coloque o saco do pó na ferramenta como descrito em “Instalação do saco do pó”. Instalação do saco com filtro de papel (acessório opcional) (Fig. 8 e 9) Certifique-se de que o logótipo no gume do cartão e o logótipo na caixa do pó estão no mesmo lado, depois coloque o saco com filtro de papel encaixando o gume do cartão na ranhura de cada patilha de retenção. Certifique-se de que o logótipo no gume do cartão e o logótipo no bocal para poeira estão no mesmo lado, depois coloque o bocal para poeira na caixa do pó. Remoção da caixa do pó e saco com filtro de papel (Fig. 10 e 11) Retire o bocal para poeira empurrando as suas patilhas. Retire primeiro o saco com filtro de papel pegando no lado do logótipo do respectivo gume do cartão, depois puxando o gume do cartão para baixo para o retirar da patilha de retenção da caixa do pó. Remoção e reinstalação da aba (Fig. 12, 13 e 14) PRECAUÇÃO:

• Não utilize a ferramenta sem a aba. Caso contrário espalha o pó por todo o lado. Pode escolher uma de 12 direcções da aba em conformidade com sua finalidade. Para retirar a aba, retire o parafuso e retire a aba abrindo-a ligeiramente para ambos os lados. Para reinstalar a aba, coloque-a abrindo-a ligeiramente para ambos os lados. E aperte o parafuso. PRECAUÇÃO:

• Não coloque a aba sem ser no ângulo indicado. Caso contrário a ferramenta pode ficar danificada. OPERAÇÃO AVISO:

• Nunca ligue a ferramenta quando estiver em contacto com a peça de trabalho, pois pode ferir o operador. Operação de lixamento (Fig. 15) PRECAUÇÃO:

• Nunca opere a ferramenta sem o disco abrasivo. Pode danificar seriamente a almofada.

• Nunca force a ferramenta. Pressão excessiva pode diminuir a eficiência de lixamento, danificar o disco abrasivo ou encurtar a vida útil da ferramenta.

• A utilização da ferramenta com a extremidade da almofada em contacto com a peça de trabalho pode danificar a almofada. Segure a ferramenta firmemente. Ligue a ferramenta e espere até que a mesma atinja a velocidade máxima. A seguir, coloque-a suavemente sobre a peça de trabalho. Mantenha a almofada nivelada com a peça de trabalho e aplique ligeira pressão na ferramenta. PRECAUÇÃO:

• A almofada de lixamento roda para a direita durante a operação com carga, mas pode rodar para a esquerda durante a operação em vazio. Operação de polimento (opcional) PRECAUÇÃO:

• Utilize apenas almofadas de esponja, de feltro ou de lã (acessórios opcionais) genuínas da Makita.

• Opere sempre com a ferramenta a baixa velocidade para evitar que as superfícies de trabalho aqueçam anormalmente.

• Nunca force a ferramenta. Pressão excessiva pode diminuir a eficiência de polimento e causar sobrecarga do motor, resultando em mau funcionamento da ferramenta.

1. Aplicação de cera (Fig. 16)

Utilize uma almofada de esponja opcional. Aplique a cera na almofada de esponja ou na superfície de trabalho. Opere a ferramenta a baixa velocidade para espalhar a cera. NOTA:

• Primeiro encere uma parte da peça de trabalho que não fique à vista para se certificar de que a ferramenta não risca a superfície e que a cera fica uniforme.

• A ferramenta arranca no modo de alta velocidade. Tenha cuidado quando ligar a ferramenta. A cera pode salpicar. Recomenda-se que espalhe a cera com a ferramenta parada antes de ligar a ferramenta. Mude o modo de velocidade para baixo imediatamente após ligar a ferramenta.

• Opere sempre a ferramenta a baixa velocidade. Operando-a a alta velocidade pode fazer com que a cera salpique.

2. Remoção da cera (Fig. 17)

Utilize uma almofada de feltro opcional. Opere a ferramenta a baixa velocidade para remover a cera.

3. Polimento (Fig. 18)

Utilize uma almofada de lã opcional. Opere a ferramenta a baixa velocidade e aplique a almofada de lã gentilmente na superfície de trabalho.35 MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre que a ferramenta está desligada e o cartucho da bateria retirado antes de fazer a inspecção ou manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. Para manter a SEGURANÇA e FIABILIDADE do produto, as reparações, a inspecção e substituição da escova de carvão, qualquer outra operação de manutenção ou ajuste, devem ser efectuados pelos centros de assistência autorizados da Makita, utilizando sempre peças de substituição Makita.

• Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados. Se precisar de ajuda para obter mais informações relativas a estes acessórios, entre em contacto com o centro de assistência Makita local.

• Discos abrasivos do tipo velcro (com orifícios pré- perfurados)

• Bateria e carregador genuínos da Makita

• Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país. ENG905-1 Ruído A característica do nível de ruído A determinado de acordo com EN60745: Modelo BBO140 Nível de pressão de som (L

): 78 dB (A) Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 80 dB (A). Modelo BBO180 Nível de pressão de som (L

): 77 dB (A) Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 80 dB (A). Utilize protectores para os ouvidos ENG900-1 Vibração O valor total da vibração (soma vectorial tri-axial) determinado de acordo com EN60745: Modelo BBO140 Modo de funcionamento: lixamento de chapa metálica Emissão de vibração (a

Modelo BBO180 Modo de funcionamento: lixamento de chapa metálica Emissão de vibração (a

• O valor da emissão de vibração indicado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O valor da emissão de vibração indicado pode também ser utilizado na avaliação preliminar da exposição. AVISO:

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é utilizada.

• Certifique-se de identificar as medidas de segurança para protecção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de accionamento). ENH101-15 Só para países Europeus Declaração de conformidade CE Nós, a Makita Corporation, fabricante responsável, declaramos que a(s) seguinte(s) ferramenta(s) Makita: Designação da ferramenta: Lixadeira Rotorbital a Bateria Modelos n°/Tipo: BBO140, BBO180 são de produção de série e Em conformidade com as seguintes directivas europeias: 2006/42/EC E estão fabricadas de acordo com as seguintes normas ou documentos normativos: EN60745 A documentação técnica é mantida pelo nosso representante autorizado na Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra
