KULLANIM KILAVUZU BBO180 MAKITA

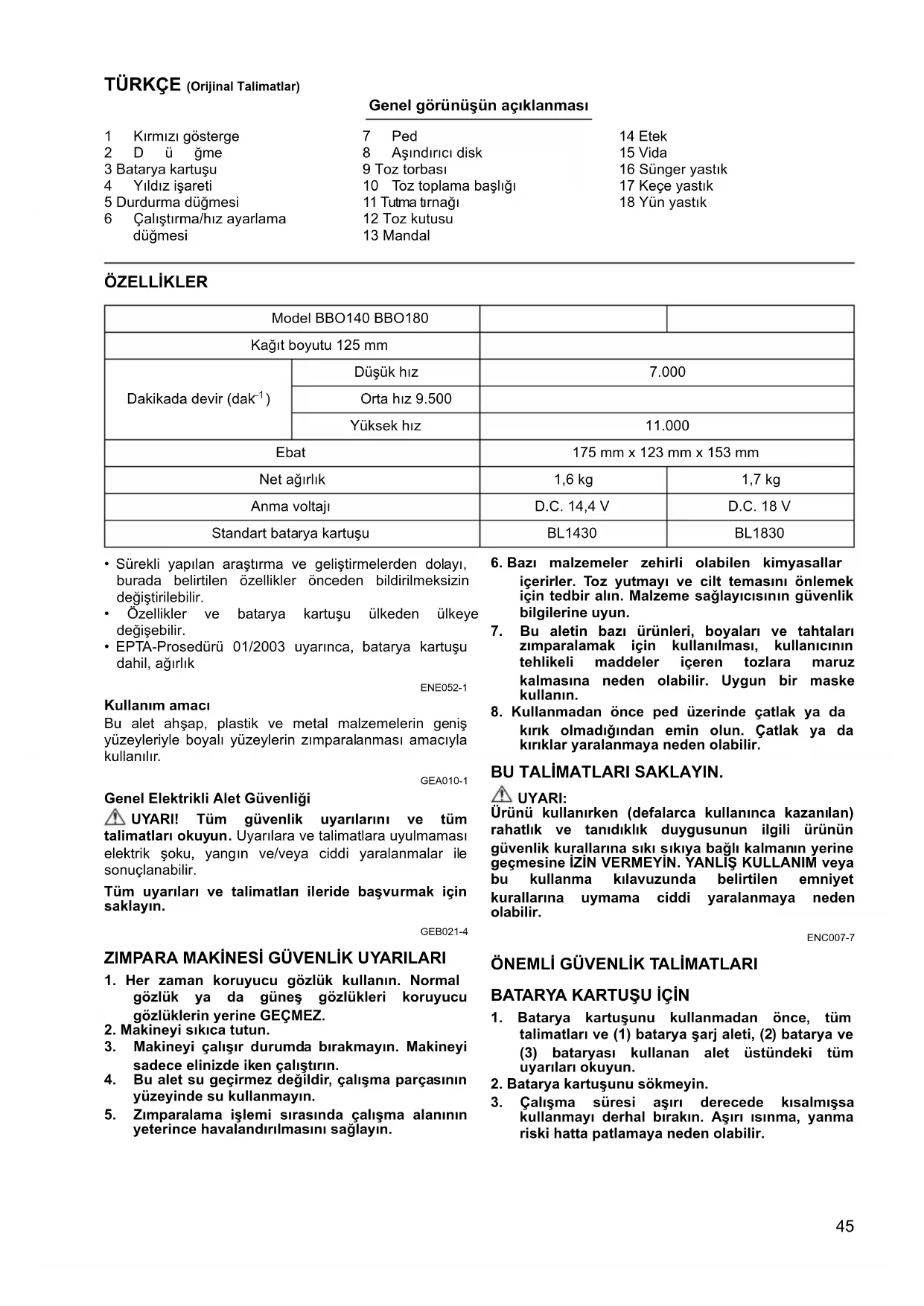

Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN45 TÜRKÇE (Orijinal Talimatlar) Genel görünüşün açıklanması 1Kırmızı gösterge 2Düğme 3 Batarya kartuşu 4Yıldız işareti 5 Durdurma düğmesi 6Çalıştırma/hız ayarlama düğmesi 7Ped 8Aşındırıcı disk 9 Toz torbası 10 Toz toplama başlığı 11 Tutma tırnağı 12 Toz kutusu 13 Mandal 14 Etek 15 Vida 16 Sünger yastık 17 Keçe yastık 18 Yün yastık ÖZELLİKLER

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.

• EPTA-Prosedürü 01/2003 uyarınca, batarya kartuşu dahil, ağırlık ENE052-1 Kullanım amacı Bu alet ahşap, plastik ve metal malzemelerin geniş yüzeyleriyle boyalı yüzeylerin zımparalanması amacıyla kullanılır. GEA010-1 Genel Elektrikli Alet Güvenliği UYARI! Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Tüm uyarıları ve talimatları ileride başvurmak için saklayın. GEB021-4 ZIMPARA MAKİNESİ GÜVENLİK UYARILARI

1. Her zaman koruyucu gözlük kullanın. Normal

gözlük ya da güneş gözlükleri koruyucu gözlüklerin yerine GEÇMEZ.

2. Makineyi sıkıca tutun.

3. Makineyi çalışır durumda bırakmayın. Makineyi

sadece elinizde iken çalıştırın.

4. Bu alet su geçirmez değildir, çalışma parçasının

yüzeyinde su kullanmayın.

5. Zımparalama işlemi sırasında çalışma alanının

yeterince havalandırılmasını sağlayın.

6. Bazı malzemeler zehirli olabilen kimyasallar

içerirler. Toz yutmayı ve cilt temasını önlemek için tedbir alı n. Malzeme sağlayıcısının güvenlik bilgilerine uyun.

7. Bu aletin bazı ürünleri, boyaları ve tahtaları

zımparalamak için kullanılması, kullanıcının tehlikeli maddeler içeren tozlara maruz kalmasına neden olabilir. Uygun bir maske kullanın.

8. Kullanmadan önce ped üzerinde çatlak ya da

kırık olmadığından emin olun. Çatlak ya da kırıklar yaralanmaya neden olabilir. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir. ENC007-7

ÖNEMLİ GÜVENLİK TALİMATLARI

BATARYA KARTUŞU İÇİN

1. Batarya kartuşunu kullanmadan önce, tüm

talimatları ve (1) batarya şarj aleti, (2) batarya ve (3) bataryası kullanan alet üstündeki tüm uyarıları okuyun.

2. Batarya kartuşunu sökmeyin.

3. Çalışma süresi aşırı derecede kısalmışsa

kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir. Model BBO140 BBO180 Kağıt boyutu 125 mm Dakikada devir (dak

Düşük hız 7.000 Orta hız 9.500 Yüksek hız 11.000 Ebat 175 mm x 123 mm x 153 mm Net ağırlık 1,6 kg 1,7 kg Anma voltajı D.C. 14,4 V D.C. 18 V Standart batarya kartuşu BL1430 BL183046

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşunu kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Bataryada bir kısa devre büyük bir elektrik akımına, aşırı ısınmaya, olası yanıklara ve hatta bir bozulmaya neden olabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C’yi

geçtiği ortamlarda saklamayın.

7. Batarya kartuşunu ciddi hasar görmüş ya da

tamamen kullanılmaz hale gelmiş olsa bile ateşe atmayı n. Batarya kartuşu ateşin içinde patlayabilir.

8. Bataryası düşürmemeye ya da darbe

almamasına dikkat edin.

9. Zarar gören bataryası kullanmayın.

BU TALİMATLARI SAKLAYIN. Maksimum batarya ömrünü koruma için tavsiyeler

1. Batarya kartuşunu tamamen boşalmadan şarj

edin. Aletin gücünün zayıfladığını fark ettiğiniz zaman daima kullanmayı durdurarak batarya kartuşunu şarj edin.

2. Tam şarjlı bir batarya kartuşunu asla tekrar şarj

etmeyin. Fazla şarj etme bataryanın kullanım ömrünü kısaltır.

3. Batarya kartuşunu 10°C – 40°C oda sıcaklığında

şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Uzun bir süre kullanmadığınız durumlarda

batarya kartuşunu altı ayda bir şarj edin.

• Alet üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması (Şek. 1) DİKKAT:

• Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.

• Batarya dönüştürücüyü takarken veya çıkarırken aleti ve batarya dönüştürücüyü sıkıca tutun. Aletin ve batarya dönüştürücünün sıkıca tutulmaması bunların düşürülmesine ve zarar görmesine ya da ciddi yaralanmalara sebep olabilir. Batarya kartuşunu çıkarmak için, kartuşun ön tarafındaki düğmeyi kaydırarak kartuşu aletten çıkarın. Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın çentiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturmasını sağlayın. Düğmenin üst tarafındaki kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir. DİKKAT:

• Batarya kartu şunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.

• Batarya kartuşunu zorlayarak takmayın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir. Batarya koruma sistemi (Lityum-ion yıldız işaretli batarya kartuşu) (Şek. 2) Yıldız işaretli lityum-ion bataryalar bir koruma sistemi ile donatılmıştır. Bu sistem alete giden gücü otomatik olarak keserek uzun hizmet ömrü sağlar. Alet ve/veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur.

• Aşırı yüklenme: Alet, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanılmaktadır. Bu durunda aletin aşırı yüklenmesine neden olan uygulamayı kesin. Ardından çalıştırma/hız ayarlama düğmesine basarak yeniden başlatın. Alet çalışmaya başlamazsa, batarya aşırı ısınmış demektir. Bu durumda çalıştırma/hız ayarlama düğmesine basmadan önce bataryanı n soğumasını bekleyin.

• Düşük batarya voltajı: Kalan batarya kapasitesi çok düşüktür ve alet çalışmaz. Bu durum söz konusuysa, bataryayı çıkarıp şarj edin. Değiştirme işlemi ve hız ayarlama düğmesi (Şek. 3) Aleti çalıştırmak için çalıştırma/hız ayarlama düğmesine basın. Alet yüksek hız modunda çalışmaya başlar. Çalıştırma/hız ayarlama düğmesine her bastığınızda hız modu sırayla yüksek hız, orta hız ve düşük hız şeklinde değişir. Aleti durdurmak için durdurma düğmesine basın. Hız modu ile iş türü arasındaki ilişki için aşağıdaki tabloya bakın.

• Tabloda standart uygulamalar gösterilmiştir. Belirli koşullarda farklılık gösterebilir. MONTAJ DİKKAT:

• Alet üzerinde herhangi bir iş yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Aşındırıcı diski takma (Şek. 4) Aşındırıcı takmak için önce ped üzerindeki tüm pislik ve yabancı maddeleri temizleyin. Daha sonra aşındırıcı diski pede takın. Aşındırıcı diskteki deliklerle ped üzerindekileri hizalamaya dikkat edin. Hız modu Devir adedi Kullanım yeri Yüksek 11.000 Normal zımparalama Orta 9.500 Son zımparalama Düşük 7.000 Parlatma47 Toz torbasını (isteğe bağlı aksesuar) takma (Şek. 5) Toz t o r basını alete, ağzı aşağı bakacak şekilde takın. Toz torbasını boşaltma (Şek. 6 ve 7) Toz t o r bası yaklaşık yarıya kadar dolunca aleti kapatın ve toz torbasını aletten çıkarın. Daha sonra toz toplama başlığını saatin aksi yönünde hafif çevirerek açtıktan sonra toz toplama başlığını toz torbasından ayırın. Toz torbasına hafif vurarak torbayı boşaltın. Toz t o r b asını boşalttıktan sonra toz toplama başlığını toz torbasına takın. Yerine sabitlemek için toz toplama başlığını saat yönünde hafif çevirin. Daha sonra toz torbasını alete “Toz torbasını takma” kısmında anlatıldı

gibi takın. Kağıt filtre torbasını (isteğe bağlı aksesuar) takma (Şek. 8 ve 9) Karton ağız üzerindeki logo ile toz kutusu üzerindeki logonun aynı tarafta olduğunu kontrol ettikten sonra karton ağzı her iki tutma tırnağı yuvasına geçirerek kağıt filtre torbasını takın. Karton ağız üzerindeki logo ile toz toplama başlığı üzerindeki logonun aynı tarafta olduğunu kontrol ettikten sonra toz toplama başlığını toz kutusuna takın. Toz kutusunu ve kağıt filtre torbasını çıkarma (Şek. 10 ve 11) Toz toplama başlığını, iki mandala bastırarak çıkarın. Kağıt filtre torbasını önce karton ağzının logo tarafını kaldırdıktan sonra karton ağzı toz kutusunun tutma tırnağından kurtarmak için aşağı doğru çekerek çıkarın. Eteği çıkarma ve tekrar takma (Şek. 12, 13 ve 14) DİKKAT:

• Aleti eteksiz kullanmayın. Aksi takdirde her yere toz saçılır. Eteğin 12 yönünden amacınıza uygun olan birini seçebilirsiniz. Eteği çıkarmak için vidayı sökün ve her iki tarafını hafif açarak çıkarın. Eteği tekrar takmak için her iki tarafını hafif açarak takın. Ve vidayı sıkın. DİKKAT:

• Eteği, belirlenmiş açı dışında ayarlamayın. Aksi takdirde alet hasar görebilir. KULLANIM UYARI:

• İş parçası ile temas halindeyken aleti asla çalıştırmayın; bu, kullanıcının yaralanmasına neden olabilir. Zımparalama işlemi (Şek. 15) DİKKAT:

• Aleti aşındırıcı disk olmadan asla çalıştırmayın. Pede ciddi şekilde zarar verebilirsiniz.

• Aleti asla zorlamayın. Aşırı basınç zımparalama verimliliğini azaltabilir, aşındırıcı diske hasar verebilir veya aletin kullanım ömrünü kısaltabilir.

• Aleti, pedin kenarı parçaya değecek şekilde kullanmak pede zarar verebilir. Makineyi sıkıca tutun. Aleti çalıştırıp tam hızına ulaşmasını bekleyin. Sonra hafifçe parçanın yüzeyine yerleştirin. Pedi iş parçasına dayalı tutun ve alete hafif basınç uygulayın.

• Zımpara pedi yüklü çalışma sırasında saat yönünde döner ama yüksüz çalışma sırasında saat yönünün tersine dönebilir. Parlatma işlemi (isteğe bağlı) DİKKAT:

• Sadece orijinal Makita sünger yastık, keçe yastık veya yün yastık (isteğe bağlı aksesuarlar) kullanın.

• Çalışma yüzeylerinin fazla ısınmasını engellemek için aleti her zaman düşük hızda çalıştırın.

• Aleti asla zorlamayın. Aşırı basınç, parlatma işleminin veriminin düşmesine ve motorun aşırı yüklenmesine sebep olarak aletin arızalanmasına neden olabilir.

1. Cila uygulama (Şek. 16)

İsteğe bağlı bir sünger yastık kullanın. Cilayı sünger yastığa veya çalışma yüzeyine uygulayın. Cilanın yayılması için aleti düşük hızda çalıştırın. NOT:

• Aletin yüzeyi zedelemediğinden veya muntazam cilalama yaptığından emin olmak için cilayı ilk önce çalışma yüzeyinin göze çarpmayan bir kısmına uygulayın.

• Alet yüksek hız modunda çalışmaya başlar. Aleti çalıştırırken dikkatli olun. Cila sıçrayabilir. Cilayı aleti çalıştırmadan önce kapalı iken yaymanız önerilir. Aleti çalıştırdıktan hemen sonra hız modunu düşük hıza alın.

• Aleti her zaman düşük hızda çalıştırın. Aletin yüksek hızda çalıştır ılması cilanın sıçramasına neden olabilir.

2. Cila çıkarma (Şek. 17)

İsteğe bağlı bir keçe yastık kullanın. Cilayı çıkarmak için aleti düşük hızda çalıştırın.

3. Parlatma (Şek. 18)

İsteğe bağlı bir yün yastık kullanın. Aleti düşük hızda çalıştırın ve yün yastığı çalışma yüzeyine nazikçe uygulayın. BAKIM DİKKAT:

• Kontrol ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

• Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, karbon fırça muayenesi ve değiştirilmesi, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita Yetkili Servis Merkezleri tarafından yapılmalıdır.Makita Corporation Anjo, Aichi, Japan www.makita.com 885120-996 IDE

• Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parka kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyarsanız bulunduğunuz yerdeki Makita Servis Merkezi başvurun.

• Cırt cırt tipi keçe yastık

• Cırt cırt tipi yün yastık

• Orijinal Makita batarya ve şarj aleti

• Kağıt filtre torbası

• Listedeki bazı parçalar standart aksesuar olarak ürün paketinin içine dahil edilmiş olabilir. Aksesuarlar ülkeden ülkeye farklılı k gösterebilir. ENG905-1 Gürültü EN60745 uyarınca hesaplanan tipik A-ağırlıklı gürültü düzeyi: Model BBO140 Ses basınç seviyesi (L

): 78 dB (A) Belirsizlik (K): 3 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. Model BBO180 Ses basınç seviyesi (L

): 77 dB (A) Belirsizlik (K): 3 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. Kulak koruyucusu takın ENG900-1 Titreşim EN60745 standardına göre hesaplanan titreşim toplam değeri (üç eksenli vektör toplamı): Model BBO140 Çalışma modu: metal levha zımparalama Titreşim emisyonu (a

Model BBO180 Çalışma modu: metal levha zımparalama Titreşim emisyonu (a

• Beyan edilen titreşim emisyon değeri standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim emisyon değeri bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI:

• Bu elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu aletin kullanım biçimlerine bağlı olarak beyan edilen emisyon değerinden farklı olabilir.

• Gerçek kullanım koşullarındaki maruz kalmanın bir tahmini hesaplaması temelinde operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurularak değerlendirilmelidir). ENH101-15 Sadece Avrupa ülkeleri için EC Uygunluk Beyanı Sorumlu imalatçı olarak biz Makita Corporation beyan ederiz ki aşağıdaki Makita makine(ler): Makine Adı: Kablosuz Eksantrik Zımpara Makinesi Model No./ Tipi: BBO140, BBO180 seri üretilmişlerdir ve Aşağıdaki Avrupa Direktiflerine uygundurlar: 2006/42/EC ve aşağıdaki standartlara veya standartlaştırılmış belgelere uygun olarak imal edilmişlerdir: EN60745 Teknik dokümantasyon aşağıda adı ve adresi verilen Avrupa’daki yetkili temsilcimiz tarafından muhafaza edilmektedir: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
