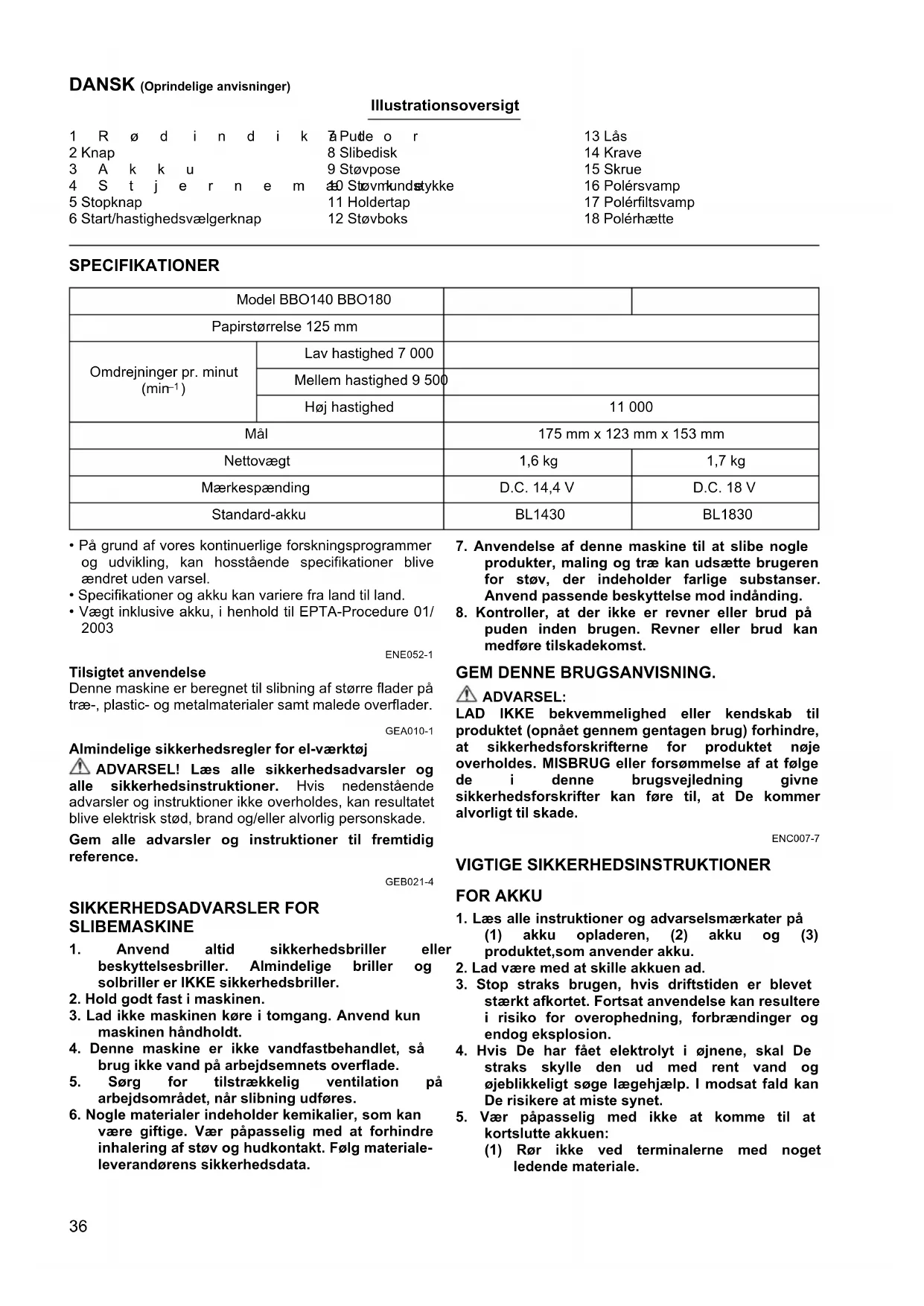

BRUGSANVISNING BBO180 MAKITA

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer og akku kan variere fra land til land.

• Vægt inklusive akku, i henhold til EPTA-Procedure 01/

ENE052-1 Tilsigtet anvendelse Denne maskine er beregnet til slibning af større flader på træ-, plastic- og metalmaterialer samt malede overflader. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. GEB021-4 SIKKERHEDSADVARSLER FOR SLIBEMASKINE

1. Anvend altid sikkerhedsbriller eller

beskyttelsesbriller. Almindelige briller og solbriller er IKKE sikkerhedsbriller.

2. Hold godt fast i maskinen.

3. Lad ikke maskinen køre i tomgang. Anvend kun

4. Denne maskine er ikke vandfastbehandlet, så

brug ikke vand på arbejdsemnets overflade.

5. Sørg for tilstrækkelig ventilation på

arbejdsområdet, når slibning udføres.

6. Nogle materialer indeholder kemikalier, som kan

være giftige. Vær påpasselig med at forhindre inhalering af støv og hudkontakt. Følg materiale- leverandørens sikkerhedsdata.

7. Anvendelse af denne maskine til at slibe nogle

produkter, maling og træ kan udsætte brugeren for støv, der indeholder farlige substanser. Anvend passende beskyttelse mod indånding.

8. Kontroller, at der ikke er revner eller brud på

puden inden brugen. Revner eller brud kan medføre tilskadekomst. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC007-7 VIGTIGE SIKKERHEDSINSTRUKTIONER FOR AKKU

1. Læs alle instruktioner og advarselsmærkater på

(1) akku opladeren, (2) akku og (3) produktet,som anvender akku.

2. Lad være med at skille akkuen ad.

3. Stop straks brugen, hvis driftstiden er blevet

stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolyt i øjnene, skal De

straks skylle den ud med rent vand og øjeblikkeligt søge lægehjælp. I modsat fald kan De risikere at miste synet.

5. Vær påpasselig med ikke at komme til at

kortslutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. Model BBO140 BBO180 Papirstørrelse 125 mm Omdrejninger pr. minut (min

Lav hastighed 7 000 Mellem hastighed 9 500 Høj hastighed 11 000 Mål 175 mm x 123 mm x 153 mm Nettovægt 1,6 kg 1,7 kg Mærkespænding D.C. 14,4 V D.C. 18 V Standard-akku BL1430 BL183037 (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop.

6. Opbevar ikke værktøj og akkuen på et sted, hvor

temperaturen kan nå eller overstige 50°C.

7. Lad være med at brænde akkuen, selv ikke i

tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Lad være med at brænde akkuen eller udsætte

9. Anvend ikke en beskadiget akku.

GEM DENNE BRUGSANVISNING. Tips til opnåelse af maksimal akku-levetid

1. Oplad altid akkuen, inden den er helt afladet.

Stop altid værktøjet og oplad akkuen, hvis det bemærkes, at maskineffekten er dalende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10°C –

40°C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Oplad akkuen en gang hver sjette måned, hvis

den ikke anvendes i et længere tidsrum. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Vær altid sikker på, at værktøjet er afbrudt og akkuen fjernet, inden De justerer eller kontrollerer funktionen af værktøjet. Installation og fjernelse af akkuen (Fig. 1) FORSIGTIG:

• Sluk altid for værktøjet, inden De installerer eller fjerner akkuen.

• Hold godt fast i værktøjet og akkuen, når akkuen installeres eller fjernes. Forsømmelse af at holde godt fast i værktøjet og akkuen, kan bevirke, at disse glider ud af hænderne på Dem, hvilket kan resultere i beskadigelse af værktøjet og akkuen samt tilskadekomst. For at fjerne akkuen, skal man skyde den fra værktøjet, idet man skyder knappen på forsiden af akkuen i stilling. For at installere akkuen, skal man sætte tungen på akkuen ud for rillen i huset og skyde den på plads. Sæt den hele vejen ind, så den låses på plads med et lille klik. Hvis den røde indikator på oversiden af knappen er synlig, betyder det, at den ikke er helt låst. FORSIGTIG:

• Sæt altid akkuen helt ind, så den røde indikator ikke kan ses. Hvis den ikke er sat helt ind, kan den ved et uheld falde ud af værktøjet, hvorved omkringstående eller De selv kan komme til skade.

• Sæt ikke akkuen i med magt. Hvis akkuen ikke glider nemt på plads, betyder det, at den ikke sættes korrekt

Akku-beskyttelsessystem (lithium-ion akku med stjernemærke) (Fig. 2) Lithium-ion akkuer med stjernemærke er udstyret med et beskyttelsessystem. Dette system afbryder automatisk strømmen til maskinen, så akkuens levetid forlænges. Maskinen vil automatisk stoppe under anvendelsen, hvis maskinen og/eller akkuen er i en af de følgende tilstande:

• Overbelastet: Maskinen køres på en måde, der bevirker, at den forbruger en unormalt høj strøm. Stop i denne situation den anvendelse, der forårsagede, at maskinen blev overbelastet. Tryk derefter på start/hastighedsvælgerknappen igen for at starte igen. Hvis maskinen ikke starter, er det fordi akkuen er overophedet. Lad i denne situation akkuen køle af, inden De trykker på start/hastighedsvælgerknappen.

• Lav akku-spænding: Den tilbageværende akku-kapacitet er for lav og maskinen vil ikke køre. Fjern i dette tilfælde akkuen og oplad den. Afbryderbetjening og hastighedsvælgerknap (Fig. 3) Tryk på start/hastighedsvælgerknappen for at starte maskinen. Maskinen starter med højhastigheds funktion. Ved hvert tryk på start/hastighedsvælgerknappen ændres hastighedsfunktionen i rækkefølgen høj hastighed, mellem hastighed og lav hastighed. Tryk på stopknappen for at stoppe maskinen. Se oversigten angående forholdet mellem hastighedsfunktionen og arbejdets art.

• Oversigten viser standardanvendelser. Disse kan være forskellige, afhængigt af forholdene. SAMLING FORSIGTIG:

• Sørg altid for at værktøjet er slukket, og at akkuen er taget ud, før der udføres noget arbejde på værktøjet. Montering af slibeskive (Fig. 4) For at montere slibeskiven skal man først fjerne al snavs og alle fremmedlegemer fra puden. Montér derefter slibeskiven på puden. Vær påpasselig med sætte hullerne i slibeskiven ud for dem i puden. Påsætning af støvpose (ekstraudstyr) (Fig. 5) Sæt støvposen på maskinen med dens munding vendende nedad. Hastigheds- funktion Antal omdrejninger Brug Høj 11 000 Almindelig slibning Mellem 9 500 Overfladeslibning Lav 7 000 Polering38 Tømning af støvposen (Fig. 6 og 7) Når støvposen er omtrent halvt fyldt, slukkes maskinen og støvposen tages af maskinen. Fjern derefter støvmundstykket fra støvposen, efter at støvmundstykket er frigjort ved at dreje det en smule mod uret. Tøm støvposen ved at banke let på den. Når støvposen er tømt, sættes støvmundstykket på støvposen. Drej støvmundstykket en smule med uret for at låse den på plads. Montér derefter støvposen på maskinen som beskrevet i “Påsætning af støvpose”. Påsætning af papirfilterpose (ekstraudstyr) (Fig. 8 og 9) Sørg for, at logoet på papkanten og logoet på støvboksen er på samme side, og montér derefter papirfilterposen ved at sætte papkanten ind i rillen på hver holdertap. Sørg for, at logoet på papkanten og logoet på støvmundstykket er på samme side, og montér derefter støvmundstykket på støvboksen. Fjernelse af støvboks og papirfilterpose (Fig. 10 og 11) Fjern støvmundstykket ved at trykke på de to låse. Fjern papirfilterposen først ved at klemme på logosiden på dens papkant og derefter trække papkanten nedad for at tage den ud af holdertappen på støvboksen. Afmontering og genmontering af kraven (Fig. 12, 13 og 14) FORSIGTIG:

• Brug ikke maskinen uden kraven. I så fald vil støv blive spredt over det hele. Der kan vælges én af 12 retninger for kraven i overenstemmelse med arbejdets formål. For at fjerne kraven skal man fjerne skruen og fjerne kraven ved at åbne den en smule for begge sider. For at genmontere kraven skal man montere den ved at åbne den en smule for begge sider. Og fastspænd skruen. FORSIGTIG:

• Indstil ikke kraven til andre vinkler end den foreskrevne. I så fald kan maskinen lide skade. BETJENING ADVARSEL:

• Tænd aldrig for maskinen, mens den er i kontakt med arbejdsemnet. Operatøren kan i så fald komme til skade. Slibning (Fig. 15) FORSIGTIG:

• Kør aldrig maskinen uden at en slibeskive er sat på. Puden kan blive alvorligt beskadiget.

• Pres aldrig maskinen. Et for stort tryk kan nedsætte slibningens effektivitet, beskadige slibeskiven og/eller forkorte maskinens levetid.

• Hvis maskinen anvendes med pudekanten i kontakt med arbejdsemnet, kan puden lide skade. Hold godt fast i maskinen. Tænd for maskinen og vent til den er kommet op på fuld hastighed. Anbring derefter forsigtigt maskinen på arbejdsemnet. Hold puden i niveau med arbejdsemnet og tryk den forsigtigt ned. FORSIGTIG:

• Anvend altid maskinen på lav hastighed for at forhindre at arbejdsemnets overflader ophedes unormalt meget.

• Pres aldrig maskinen. Et for stort tryk kan nedsætte poleringens effektivitet og forårsage overbelastning af motoren med maskinfejl som resultat.

1. Påføring af voks (Fig. 16)

Anvend en polérsvamp, der fås som ekstraudstyr. Kom voks på polérsvampen eller emnets overflade. Kør maskinen på lav hastighed for at gnide voksen ud. BEMÆRK:

• Påfør først voks på et sted på arbejdsemnet, som ikke er for iøjenfaldende, for at kontrollere at maskinen ikke ridser overfladen eller forårsager ujævn voksning.

• Maskinen starter i høj hastighedsfunktion. Vær forsigtig, når De starter maskinen. Voksen kan strinte. Det anbefales, at De fordeler voksen med maskinen stoppet, inden maskinen startes. Ændr hastighedsfunktionen til lav, umiddelbart efter at maskinen er startet.

• Kør altid maskinen på lav hastighed. Kørsel på høj hastighed kan få voks til at strinte.

2. Fjernelse af voks (Fig. 17)

Anvend en polérfiltsvamp, der fås som ekstraudstyr. Kør maskinen på lav hastighed for at fjerne voksen.

3. Polering (Fig. 18)

Anvend en polérhætte, der fås som ekstraudstyr. Kør maskinen på lav hastighed og anbring polérhætten forsigtigt på arbejdsemnets overflade. VEDLIGEHOLDELSE FORSIGTIG:

• Kontroller altid, at værktøjet er slået fra og at akkuen er fjernet, inden De udfører inspektion eller vedligeholdelse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparation, inspektion og udskiftning af kul, samt anden vedligeholdelse og justering kun udføres af et autoriseret Makita service- center eller værksted med anvendelse af originale Makita udskiftningsdele. EKSTRAUDSTYR FORSIGTIG:

• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita værktøjet, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål.39 Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center.

• Polérhætte med burre-system

• Original Makita-akku og oplader

• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskelligt fra land til land. ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Model BBO140 Lydtryksniveau (L

): 78 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). Model BBO180 Lydtryksniveau (L

): 77 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). Bær høreværn ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Model BBO140 Arbejdsindstilling: slibemetalplade Vibrationafgivelse (a

eller mindre Usikkerhed (K): 1,5 m/s

Model BBO180 Arbejdsindstilling: slibemetalplade Vibrationafgivelse (a

eller mindre Usikkerhed (K): 1,5 m/s

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne et værktøj med et andet.

• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af værktøjet kan være forskellig fra den erklærede emissionsværdi, afhængigt af den måde, hvorpå værktøjet anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor værktøjet er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH101-15 Kun for lande i Europa EU-konformitetserklæring Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at det (de) følgende Makita værktøj: Maskinens betegnelse: Akku-excentersliber Model nr./ Type: BBO140, BBO180 er af serieproduktion og Er i overensstemmelse med de europæiske direktiver: 2006/42/EC og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation opbevares af vores autoriserede repræsentant i Europa, som er: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
