MANUAL DE USUARIO BBO180 MAKITA

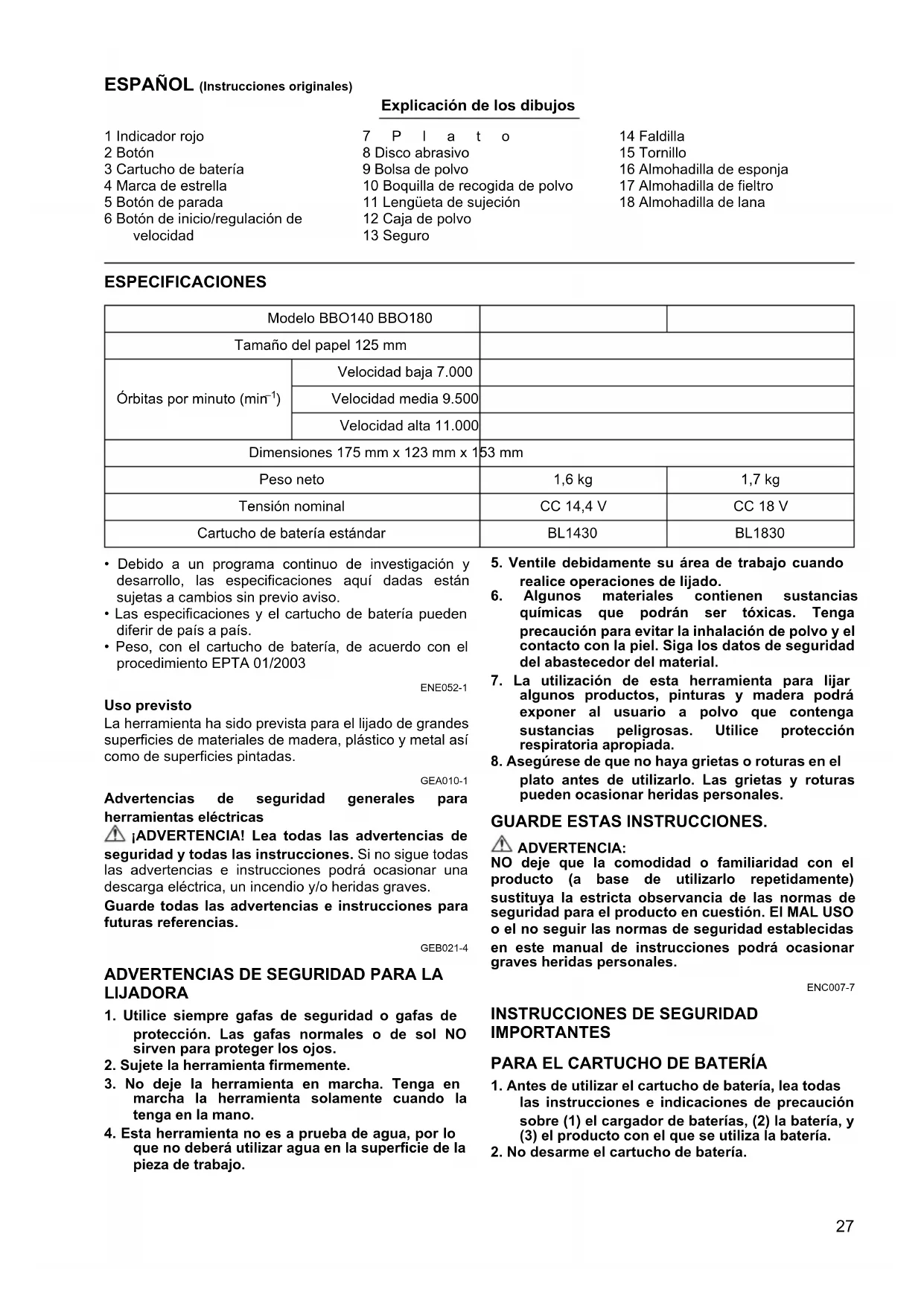

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN27 ESPAÑOL (Instrucciones originales) Explicación de los dibujos 1 Indicador rojo 2 Botón 3 Cartucho de batería 4 Marca de estrella 5 Botón de parada 6 Botón de inicio/regulación de velocidad 7Plato 8 Disco abrasivo 9 Bolsa de polvo 10 Boquilla de recogida de polvo 11 Lengüeta de sujeción 12 Caja de polvo 13 Seguro 14 Faldilla 15 Tornillo 16 Almohadilla de esponja 17 Almohadilla de fieltro 18 Almohadilla de lana ESPECIFICACIONES

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

• Las especificaciones y el cartucho de batería pueden diferir de país a país.

• Peso, con el cartucho de batería, de acuerdo con el procedimiento EPTA 01/2003 ENE052-1 Uso previsto La herramienta ha sido prevista para el lijado de grandes superficies de materiales de madera, plástico y metal así como de superficies pintadas. GEA010-1 Advertencias de seguridad generales para herramientas eléctricas ¡ADVERTENCIA! Lea todas las advertencias de seguridad y todas las instrucciones. Si no sigue todas las advertencias e instrucciones podrá ocasionar una descarga eléctrica, un incendio y/o heridas graves. Guarde todas las advertencias e instrucciones para futuras referencias. GEB021-4

ADVERTENCIAS DE SEGURIDAD PARA LA

1. Utilice siempre gafas de seguridad o gafas de

protección. Las gafas normales o de sol NO sirven para proteger los ojos.

2. Sujete la herramienta firmemente.

3. No deje la herramienta en marcha. Tenga en

marcha la herramienta solamente cuando la tenga en la mano.

4. Esta herramienta no es a prueba de agua, por lo

que no deberá utilizar agua en la superficie de la pieza de trabajo.

5. Ventile debidamente su área de trabajo cuando

realice operaciones de lijado.

6. Algunos materiales contienen sustancias

químicas que podrán ser tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del abastecedor del material.

7. La utilización de esta herramienta para lijar

algunos productos, pinturas y madera podrá exponer al usuario a polvo que contenga sustancias peligrosas. Utilice protección respiratoria apropiada.

8. Asegúrese de que no haya grietas o roturas en el

plato antes de utilizarlo. Las grietas y roturas pueden ocasionar heridas personales. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: NO deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el producto en cuestión. El MAL USO o el no seguir las normas de seguridad establecidas en este manual de instrucciones podrá ocasionar graves heridas personales. ENC007-7

INSTRUCCIONES DE SEGURIDAD

PARA EL CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas

las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.

2. No desarme el cartucho de batería.

Modelo BBO140 BBO180 Tamaño del papel 125 mm Órbitas por minuto (min

Velocidad baja 7.000 Velocidad media 9.500 Velocidad alta 11.000 Dimensiones 175 mm x 123 mm x 153 mm Peso neto 1,6 kg 1,7 kg Tensión nominal CC 14,4 V CC 18 V Cartucho de batería estándar BL1430 BL183028

3. Si el tiempo de uso del cartucho de batería se

acorta demasiado, deje de usarlo inmediatamente. Podría resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrolito en sus ojos, aclárelos con

agua limpia y acuda a un médico inmediatamente. Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc. (3) No exponga el cartucho de batería al agua ni a la lluvia. Un cortocircuito en la batería puede producir una gran circulación de corriente, un recalentamiento, posibles quemaduras e incluso una rotura de la misma.

6. No guarde la herramienta y el cartucho de

batería en lugares donde la temperatura pueda alcanzar o exceder los 50°C.

7. Nunca incinere el cartucho de batería incluso en

el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

8. Tenga cuidado de no dejar caer ni golpear el

cartucho de batería.

9. No utilice una batería dañada.

GUARDE ESTAS INSTRUCCIONES. Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se

descargue completamente. Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a temperatura

ambiente de 10°C – 40°C. Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.

4. Cargue el cartucho de batería una vez cada seis

meses si no lo utiliza durante un periodo de tiempo prolongado.

DESCRIPCIÓN DEL FUNCIONAMIENTO

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta. Instalación o extracción del cartucho de batería (Fig. 1) PRECAUCIÓN:

• Apague siempre la herramienta antes de la instalación o extracción del cartucho de batería.

• Sujete la herramienta y el cartucho de batería firmemente cuando instale o extraiga el cartucho de batería. Si no sujeta la herramienta y el cartucho de batería firmemente podrán caérsele de las manos y resultar en daños a la herramienta y cartucho de batería y heridas personales. Para extraer el cartucho de batería, deslícelo de la herramienta a la vez que desliza el botón de la parte frontal del cartucho. Para instalar el cartucho de batería, alinee la lengüeta del cartucho de batería con la ranura de la carcasa y deslícelo hasta que encaje en su sitio. Insértelo a tope hasta que se bloquee en su sitio produciendo un pequeño chasquido. Si puede ver el indicador rojo en el lado superior del botón, no estará bloqueado completamente. PRECAUCIÓN:

• Instale siempre el cartucho de batería completamente hasta que no pueda verse el indicador rojo. En caso contrario, podrá caerse accidentalmente de la herramienta y ocasionarle heridas a usted o a alguien que esté cerca de usted.

• No instale el cartucho de batería empleando fuerza. Si el cartucho no se desliza al interior fácilmente, será porque no está siendo insertado correctamente. Sistema de protección de la batería (Batería de litio-ión con marca de estrella) (Fig. 2) Las baterías de litio-ión con marca de estrella están equipadas con un sistema de protección. Este sistema corta automáticamente la alimentación de la herramienta para alargar la vida útil de la batería. La herramienta se detendrá automáticamente durante la operación si la herramienta y/o la batería son puestas en una de las condiciones siguientes:

• Sobrecargada: La herramienta es utilizada de una manera que da lugar a que tenga que absorber una corriente anormalmente alta. En esta situación, detenga la tarea que ocasiona la sobrecarga de la herramienta. Después presione el botón de inicio/regulación de velocidad otra vez para reanudar. Si la herramienta no se pone en marcha, la batería estará recalentada. En esta situación, deje enfriar la batería antes de presionar el botón de inicio/regulación de velocidad.

• Tensión baja en la batería: La capacidad de batería restante es muy baja y la herramienta no funcionará. En esta situación, extraiga la batería y vuelva a cargarla. Accionamiento del interruptor y botón de regulación de velocidad (Fig. 3) Para poner en marcha la herramienta, presione el botón de inicio/regulación de velocidad. La herramienta se pone en marcha en modo de velocidad alta. Cada vez que presione el botón de inicio/regulación de velocidad, el modo de velocidad cambiará en el orden de velocidad alta, velocidad media, y velocidad baja. Para detener la herramienta, presione el botón de parada.29 Consulte la tabla para ver la relación entre el modo de velocidad y el tipo de trabajo.

• La tabla muestra aplicaciones estándar. Podrán variar en ciertas condiciones. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la herramienta. Instalación de un disco abrasivo (Fig. 4) Para instalar el disco abrasivo, primero quite toda la suciedad o materias extrañas del plato. Después coloque el disco abrasivo en el plato. Tenga cuidado de hacer coincidir los agujeros del disco abrasivo con los del plato. Instalación de la bolsa de polvo (accesorio opcional) (Fig. 5) Instale la bolsa de polvo en la herramienta con su boca orientada hacia abajo. Vaciado de la bolsa de polvo (Fig. 6 y 7) Cuando la bolsa de polvo esté medio llena aproximadamente, apague la herramienta, y quite la bolsa de polvo de la herramienta. Luego quite la boquilla de recogida de polvo de la bolsa de polvo después de haber desbloqueado la boquilla de recogida de polvo girándola ligeramente hacia la izquierda. Vacíe la bolsa de polvo golpeándola ligeramente. Después de vaciar la bolsa de polvo, instale la boquilla de recogida de polvo en la bolsa de polvo. Gire la boquilla de recogida de polvo ligeramente hacia la derecha para bloquearla en su sitio. Después instale la bolsa de polvo en la herramienta como se ha descrito en “Instalación de la bolsa de polvo”. Instalación de la bolsa de filtro de papel (accesorio opcional) (Fig. 8 y 9) Asegúrese de que el logotipo del reborde de cartón y el logotipo de la caja de polvo estén en el mismo lado, después instale la bolsa de filtro de papel encajando el reborde de cartón en la ranura de cada lengüeta de sujeción. Asegúrese de que el logotipo del reborde de cartón y el logotipo de la boquilla de recogida de polvo estén en el mismo lado, después instale la boquilla de recogida de polvo en la caja de polvo. Extracción de la caja de polvo y la bolsa de filtro de papel (Fig. 10 y 11) Quite la boquilla de recogida de polvo presionando los dos seguros. Quite la bolsa de filtro de papel primero sujetándola con las uñas por el lado del logotipo de su reborde de cartón, y tirando después del reborde de cartón hacia abajo para sacarlo de la lengüeta de sujeción de la caja de polvo. Desmontaje y reinstalación de la faldilla (Fig. 12, 13 y 14) PRECAUCIÓN:

• No utilice la herramienta sin la faldilla. De lo contrario, el polvo se esparcirá por todas partes. Puede elegir una de 12 direcciones de la faldilla de acuerdo con su finalidad. Para quitar la faldilla, quite el tornillo y quite la faldilla abriéndola ligeramente por ambos lados. Para reinstalar la faldilla, instálela abriéndola ligeramente por ambos lados. Y apriete el tornillo. PRECAUCIÓN:

• No coloque la faldilla en ningún ángulo distinto del designado. De lo contrario, podría dañar la herramienta. OPERACIÓN ADVERTENCIA:

• No encienda nunca la herramienta estando ésta en contacto con la pieza de trabajo, podría ocasionar heridas al operario. Operación de lijado (Fig. 15) PRECAUCIÓN:

• No utilice nunca la herramienta sin el disco abrasivo. Podrá dañar seriamente el plato.

• No fuerce nunca la herramienta. Una presión excesiva podrá reducir la eficacia del lijado, dañar el disco abrasivo o acortar la vida de servicio de la herramienta.

• Si utiliza la herramienta con el borde del plato haciendo contacto con la pieza de trabajo podrá dañar el plato. Sujete la herramienta firmemente. Encienda la herramienta y espere hasta que adquiera plena velocidad. Después coloque la herramienta con cuidado sobre la superficie de la pieza de trabajo. Mantenga el plato a ras con la pieza de trabajo y aplique una ligera presión sobre la herramienta. PRECAUCIÓN:

• El plato de lijar gira hacia la derecha durante la operación con carga, pero podrá girar hacia la izquierda durante la operación sin carga. Operación de pulido (opcional) PRECAUCIÓN:

• Utilice solamente la almohadilla de esponja, almohadilla de fieltro o almohadilla de lana genuinas de Makita (accesorios opcionales).

• Utilice siempre la herramienta a baja velocidad para evitar que las superficies de trabajo se calienten anormalmente.

• No fuerce nunca la herramienta. Una presión excesiva podrá reducir la eficacia del pulido y ocasionar sobrecarga al motor, pudiendo resultar en un mal funcionamiento de la herramienta.

1. Aplicación de cera (Fig. 16)

Utilice una almohadilla de esponja opcional. Ponga cera en la almohadilla de esponja o en la superficie de trabajo. Haga funcionar la herramienta a velocidad baja para alisar la cera. Modo de velocidad Número de vueltas Uso Alto 11.000 Lijado normal Medio 9.500 Lijado de acabado Bajo 7.000 Pulido30 NOTA:

• Primero, encere una porción no conspicua de la superficie de trabajo para asegurarse de que la herramienta no va a rayar la superficie o resultar en un encerado desigual.

• La herramienta se pone en marcha en modo de velocidad alta. Tenga cuidado cuando ponga en marcha la herramienta. La cera podrá salpicar. Se recomienda que extienda la cera con la herramienta parada antes de poner en marcha la herramienta. Cambie el modo de velocidad a velocidad baja inmediatamente después de poner en marcha la herramienta.

• Haga funcionar siempre la herramienta a velocidad baja. Si la hace funcionar a velocidad alta la cera podrá salpicar.

2. Para quitar cera (Fig. 17)

Utilice una almohadilla de fieltro opcional. Haga funcionar la herramienta a velocidad baja para quitar cera.

Utilice una almohadilla de lana opcional. Haga funcionar la herramienta a velocidad baja y aplique la almohadilla de lana suavemente a la superficie de trabajo. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y el cartucho de batería desmontado antes de intentar realizar una inspección o mantenimiento.

• No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas. Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y sustitución de la escobilla de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros de Servicios Autorizados por Makita, empleando siempre piezas de repuesto de Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

• Estos accesorios o aditamentos están recomendados para su uso con la herramienta Makita especificada en este manual. El uso de cualquier otro accesorio o aditamento puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento exclusivamente para su uso declarado. Si necesita información más detallada sobre estos accesorios, consulte con su centro local de servicio de Makita.

• Discos abrasivos de tipo gancho-y-lazo (con agujeros prepunzonados)

• Almohadilla de esponja de tipo gancho-y-lazo

• Almohadilla de fieltro de tipo gancho-y-lazo

• Almohadilla de lana de tipo gancho-y-lazo

• Batería y cargador genuinos de Makita

• Algunos elementos de la lista podrán estar incluidos en el paquete de la herramienta como accesorios estándar. Pueden variar de un país a otro. ENG905-1 Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745: Modelo BBO140 Nivel de presión sonora (L

): 78 dB (A) Incerteza (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A). Modelo BBO180 Nivel de presión sonora (L

): 77 dB (A) Incerteza (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 80 dB (A). Póngase protectores en los oídos ENG900-1 Vibración El valor total de la vibración (suma de vectores triaxiales) determinado de acuerdo con la norma EN60745: Modelo BBO140 Modo tarea: lijado de placas metálicas Emisión de vibración (a

Modelo BBO180 Modo tarea: lijado de placas metálicas Emisión de vibración (a

• El valor de emisión de vibración declarado ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar una herramienta con otra.

• El valor de emisión de vibración declarado también se puede utilizar en una valoración preliminar de exposición. ADVERTENCIA:

• La emisión de vibración durante la utilización real de la herramienta eléctrica puede variar del valor de emisión declarado dependiendo de las formas en las que la herramienta sea utilizada.

• Asegúrese de identificar medidas de seguridad para proteger al operario que estén basadas en una estimación de la exposición en las condiciones reales de utilización (teniendo en cuenta todas las partes del ciclo operativo tal como las veces cuando la herramienta está apagada y cuando está funcionando en vacío además del tiempo de gatillo).31 ENH101-15 Para países europeos solamente Declaración de conformidad CE Makita Corporation como fabricante responsable declara que la(s) siguiente(s) máquina(s) de Makita: Designación de máquina: Lijadora Inalámbrica de Órbita Excéntrica Modelo N°/ Tipo: BBO140, BBO180 son producidas en serie y Cumplen con las directivas europeas siguientes: 2006/42/CE Y que están fabricadas de acuerdo con las normas o documentos normalizados siguientes: EN60745 Los documentos técnicos los guarda nuestro representante autorizado en Europa cuya persona es: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra
