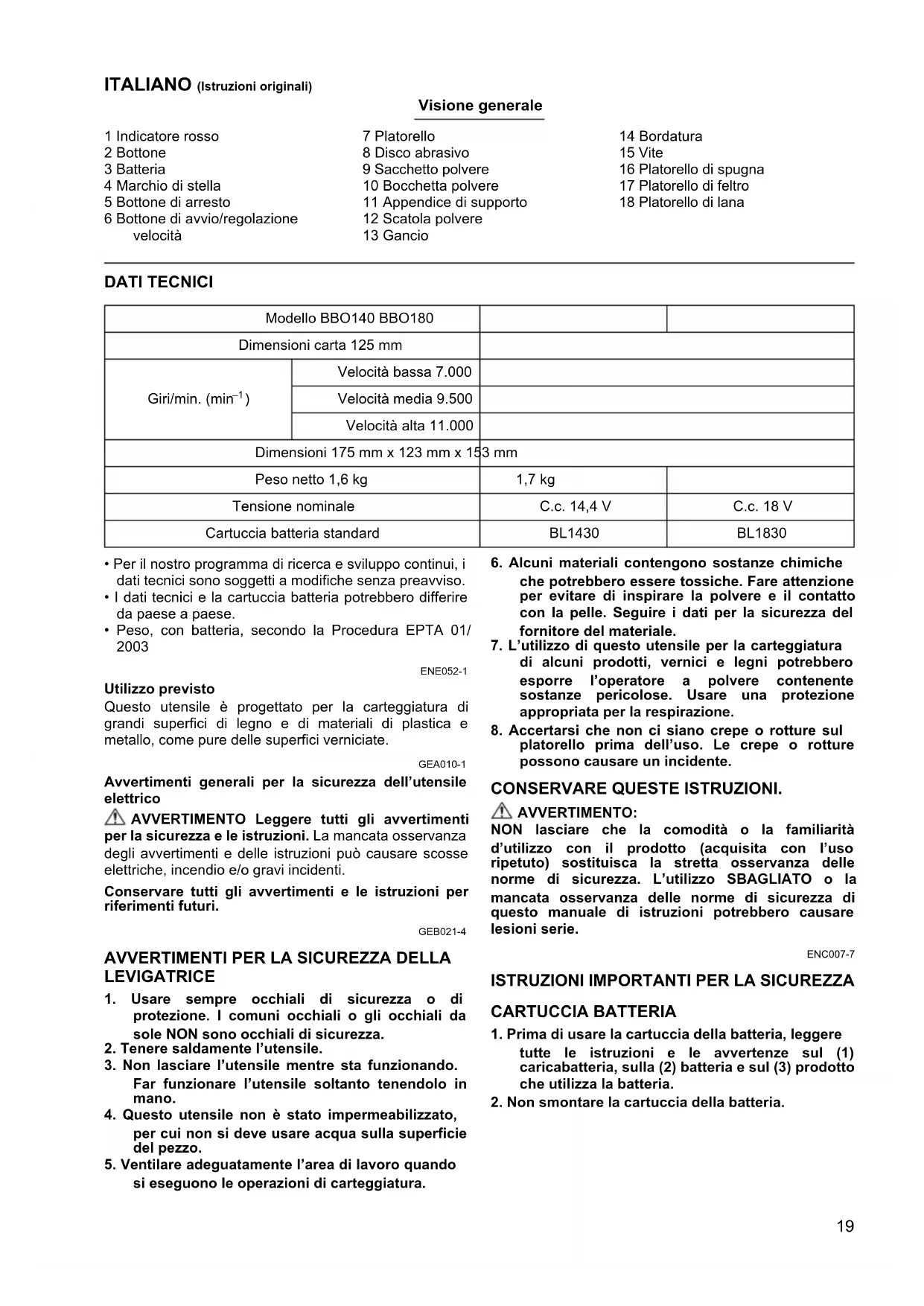

Tomoyasu Kato Direktor Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN19 ITALIANO (Istruzioni originali) Visione generale 1 Indicatore rosso 2 Bottone 3 Batteria 4 Marchio di stella 5 Bottone di arresto 6 Bottone di avvio/regolazione velocità 7 Platorello 8 Disco abrasivo 9 Sacchetto polvere 10 Bocchetta polvere 11 Appendice di supporto 12 Scatola polvere 13 Gancio 14 Bordatura 15 Vite 16 Platorello di spugna 17 Platorello di feltro 18 Platorello di lana DATI TECNICI

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.

• I dati tecnici e la cartuccia batteria potrebbero differire da paese a paese.

• Peso, con batteria, secondo la Procedura EPTA 01/

ENE052-1 Utilizzo previsto Questo utensile è progettato per la carteggiatura di grandi superfici di legno e di materiali di plastica e metallo, come pure delle superfici verniciate. GEA010-1 Avvertimenti generali per la sicurezza dell’utensile elettrico AVVERTIMENTO Leggere tutti gli avvertimenti per la sicurezza e le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni può causare scosse elettriche, incendio e/o gravi incidenti. Conservare tutti gli avvertimenti e le istruzioni per riferimenti futuri. GEB021-4

1. Usare sempre occhiali di sicurezza o di

protezione. I comuni occhiali o gli occhiali da sole NON sono occhiali di sicurezza.

2. Tenere saldamente l’utensile.

3. Non lasciare l’utensile mentre sta funzionando.

Far funzionare l’utensile soltanto tenendolo in mano.

4. Questo utensile non è stato impermeabilizzato,

per cui non si deve usare acqua sulla superficie del pezzo.

5. Ventilare adeguatamente l’area di lavoro quando

si eseguono le operazioni di carteggiatura.

6. Alcuni materiali contengono sostanze chimiche

che potrebbero essere tossiche. Fare attenzione per evitare di inspirare la polvere e il contatto con la pelle. Seguire i dati per la sicurezza del fornitore del materiale.

7. L’utilizzo di questo utensile per la carteggiatura

di alcuni prodotti, vernici e legni potrebbero esporre l’operatore a polvere contenente sostanze pericolose. Usare una protezione appropriata per la respirazione.

8. Accertarsi che non ci siano crepe o rotture sul

platorello prima dell’uso. Le crepe o rotture possono causare un incidente. CONSERVARE QUESTE ISTRUZIONI. AVVERTIMENTO: NON lasciare che la comodità o la familiarità d’utilizzo con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza. L’utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di questo manuale di istruzioni potrebbero causare lesioni serie. ENC007-7

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

1. Prima di usare la cartuccia della batteria, leggere

tutte le istruzioni e le avvertenze sul (1) caricabatteria, sulla (2) batteria e sul (3) prodotto che utilizza la batteria.

2. Non smontare la cartuccia della batteria.

Velocità bassa 7.000 Velocità media 9.500 Velocità alta 11.000 Dimensioni 175 mm x 123 mm x 153 mm Peso netto 1,6 kg 1,7 kg Tensione nominale C.c. 14,4 V C.c. 18 V Cartuccia batteria standard BL1430 BL183020

3. Se il tempo di funzionamento diventa

eccessivamente corto, smettere immediatamente di usare l’utensile. C’è pericolo di surriscaldamento, di possibili bruciature ed anche di esplosione.

4. Se l’elettrolito finisce negli occhi, sciacquarli

con acqua fresca e rivolgersi subito a un medico. C’è la possibilità di perdita della vista.

5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con qualche metallo conduttivo. (2) Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come i chiodi, le monete, ecc. (3) Non esporre la cartuccia della batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, il surriscaldamento, possibili ustioni e addirittura un guasto.

6. Non conservare l’utensile e la cartuccia batteria

in luoghi dove la temperatura potrebbe raggiungere o superare i 50°C.

7. Non incenerire la cartuccia della batteria anche

se è gravemente danneggiata o è completamente esaurita. La cartuccia della batteria può esplodere e provocare un incendio.

8. Fare attenzione a non lasciar cadere o a colpire

9. Non usare una batteria danneggiata.

CONSERVARE QUESTE ISTRUZIONI. Suggerimenti per mantenere la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si

scarichi completamente. Smettere sempre di usare l’utensile e caricare la cartuccia della batteria quando si nota che la potenza dell’utensile è diminuita.

2. Non ricaricare mai una cartuccia della batteria

completamente carica. La sovraccarica riduce la durata della batteria.

3. Caricare la cartuccia batteria a una temperatura

ambiente compresa tra i 10°C e i 40°C. Lasciar raffreddare una cartuccia della batteria calda prima di caricarla.

4. Caricare la cartuccia della batteria una volta ogni

sei mesi se non si intende usarla per un lungo periodo di tempo. DESCRIZIONE FUNZIONALE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e di aver rimosso la cartuccia batteria prima di regolarlo o di controllare il suo funzionamento. Installazione o rimozione della cartuccia batteria (Fig. 1) ATTENZIONE:

• Spegnere sempre l’utensile prima di installare o di rimuovere la batteria.

• Tenere saldamente l’utensile e la batteria quando si installa o si rimuove la batteria. Se non si tengono saldamente l’utensile e la batteria, potrebbero sfuggire di mano con conseguente danno dell’utensile e della batteria e una lesione personale. Per rimuovere la batteria, toglierla dall’utensile spingendo allo stesso tempo il bottone sulla parte anteriore della batteria. Per installare la batteria, allineare l’appendice della batteria sulla scanalatura dell’alloggiamento e spingerla in posizione. Inserirla completamente finché si blocca in posizione con uno piccolo scatto. Se si vede l’indicatore rosso sul lato superiore del bottone, vuol dire che la batteria non è bloccata completamente. ATTENZIONE:

• Installare sempre completamente la batteria finché l’indicatore rosso non è più visibile. In caso contrario, potrebbe cadere accidentalmente fuori dall’utensile causando un incidente all’operatore o a chi gli è vicino.

• Non installare forzatamente la batteria. Se la batteria non scivola dentro facilmente, vuol dire che non viene inserita correttamente. Sistema di protezione della batteria (batteria agli ioni di litio con marchio di stella) (Fig. 2) Le batterie agli ioni di litio con marchio di stella sono dotate di un sistema di protezione. Questo sistema interrompe automaticamente la corrente all’utensile per estendere la vita di servizio della batteria. L’utensile si arresta automaticamente mentre sta funzionando se esso e/o la batteria vengono a trovarsi in una delle condizioni seguenti:

• Sovraccarico: L’utensile viene usato in un modo che causa un suo assorbimento anormalmente alto di corrente. In questo caso, arrestare l’applicazione che ha causato il surriscaldamento dell’utensile. Premere poi di nuovo il bottone di avvio/regolazione velocità per riavviare l’utensile. Se l’utensile non si riavvia, vuol dire che è sovraccarica la batteria. In questo caso, lasciar raffreddare la batteria prima di premere il bottone di avvio/ regolazione velocità.

• Bassa tensione della batteria: La capacità restante della batteria è troppo bassa e l’utensile non funziona. In tal caso, rimuovere e ricaricare la batteria. Funzionamento dell’interruttore e bottone di regolazione velocità (Fig. 3) Per avviare l’utensile, premere il bottone di avvio/ regolazione velocità. L’utensile si avvia nella modalità di velocità alta. Ogni volta che si preme il bottone di avvio/ regolazione velocità, la modalità di velocità cambia nell’ordine di velocità alta, velocità media e velocità bassa. Per fermare l’utensile, premere il bottone di arresto. Vedere la tabella per il rapporto tra la modalità di velocità e il tipo di lavoro.

Modalità di velocità Numero di rotazioni Utilizzo Alto 11.000 Carteggiatura normale Media 9.500 Carteggiatura di rifinitura Basso 7.000 Lucidatura21 NOTA:

• La tabella mostra le applicazioni standard. Esse potrebbero differire in certe condizioni. MONTAGGIO ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e che la batteria sia stata rimossa prima di qualsiasi intervento sull’utensile. Installazione del disco abrasivo (Fig. 4) Per installare il disco abrasivo, togliere prima ogni sporco o sostanza estranea dal platorello. Attaccare poi il disco abrasivo al platorello. Allineare con cura i fori del disco abrasivo su quelli del platorello. Installazione del sacchetto polvere (accessorio opzionale) (Fig. 5) Installare il sacchetto polvere sull’utensile con la sua bocca rivolta in basso. Svuotamento del sacchetto polvere (Fig. 6 e 7) Quando il sacchetto polvere è quasi pieno a metà, spegnere l’utensile e rimuovere il sacchetto polvere. Rimuovere poi la bocchetta polvere dal sacchetto polvere dopo aver sbloccato la bocchetta polvere girandola leggermente in senso antiorario. Svuotare il sacchetto polvere dandogli dei leggeri colpetti. Dopo aver svuotato il sacchetto polvere, installare la bocchetta polvere sul sacchetto polvere. Girare leggermente la bocchetta polvere in senso orario per bloccarla in posizione. Installare poi il sacchetto polvere sull’utensile come descritto in “Installazione del sacchetto polvere”. Installazione del sacchetto filtro carta (accessorio opzionale) (Fig. 8 e 9) Accertarsi che il logo sul bordo del cartone e il logo sulla scatola polvere siano sullo stesso lato, e installare poi il sacchetto filtro carta montandolo sul bordo di cartone nella scanalatura di ciascuna appendice di supporto. Accertarsi che il logo sul bordo di cartone e il logo sulla bocchetta polvere siano sullo stesso lato, e installare poi la bocchetta polvere sulla scatola polvere. Rimozione della scatola polvere e sacchetto filtro carta (Fig. 10 e 11) Rimuovere la bocchetta polvere spingendo i due ganci. Rimuovere prima il sacchetto filtro carta stringendo con due dita il lato del logo del suo bordo di cartone, e tirare poi il bordo di cartone in giù per spostarlo via dall’appendice di supporto scatola polvere. Rimozione e reinstallazione della bordatura (Fig. 12, 13 e 14) ATTENZIONE:

• L’utensile non deve essere usato senza la bordatura. In caso contrario, la polvere viene sparsa intorno. Si può scegliere una delle 12 direzioni della bordatura, secondo lo scopo prefissato. Per rimuovere la bordatura, togliere la vite e rimuovere la bordatura aprendola leggermente su entrambi i lati. Per reinstallare la bordatura, installarla aprendola leggermente su entrambi i lati. Stringere poi la vite. ATTENZIONE:

• Non installare la bordatura a un angolo diverso da quello designato. In caso contrario, si potrebbe danneggiare l’utensile. FUNZIONAMENTO AVVERTIMENTO:

• L’utensile non deve mai essere acceso mentre fa contatto con il materiale da lavorare, perché potrebbe causare una lesione all’operatore. Operazione di carteggiatura (Fig. 15) ATTENZIONE:

• L’utensile non deve mai essere avviato senza il disco abrasivo. Si potrebbe danneggiare seriamente il platorello.

• Mai forzare l’utensile. Una pressione eccessiva potrebbe ridurre l’efficienza di carteggiatura, danneggiare il disco abrasivo o ridurre la vita di servizio dell’utensile.

• Se si usa l’utensile con il bordo del platorello che fa contatto con la superficie da lavorare, si potrebbe danneggiare il platorello. Tenere saldamente l’utensile. Accendere l’utensile e aspettare finché ha raggiunto la piena velocità. Appoggiare poi delicatamente l’utensile sulla superficie da lavorare. Tenere il platorello a filo con la superficie da lavorare, e applicare una leggera pressione sull’utensile. ATTENZIONE:

• Il platorello di carteggiatura ruota in senso orario durante il funzionamento con carico, e potrebbe ruotare invece in senso antiorario durante il funzionamento senza carico. Operazione di lucidatura (opzionale) ATTENZIONE:

• Usare soltanto un platorello di spugna, di feltro o di lana Makita genuino (accessori opzionali).

• Usare sempre l’utensile alla velocità bassa per evitare che la superficie del pezzo si riscaldi in modo anormale.

• Mai forzare l’utensile. Una pressione eccessiva potrebbe ridurre l’efficienza di lucidatura e causare il sovraccarico del motore, con conseguente malfunzionamento dell’utensile.

1. Applicazione della cera (Fig. 16)

Usare un platorello di spugna opzionale. Applicare la cera al platorello di spugna o alla superficie da lavorare. Far funzionare l’utensile alla velocità bassa per stendere la cera. NOTA:

• Incerare prima una parte limitata della superficie da lavorare, per accertarsi che l’utensile non la graffi o causi una inceratura irregolare.

• L’utensile si avvia nella modalità di velocità alta. Fare attenzione quando si avvia l’utensile. Si potrebbe schizzare la cera. Si consiglia di stendere la cera con l’utensile spento prima di avviarlo. Cambiare alla modalità di velocità bassa immediatamente dopo l’avviamento dell’utensile.

• Fare sempre funzionare l’utensile alla velocità bassa. Facendolo funzionare alla velocità alta si potrebbe schizzare la cera.

2. Rimozione della cera (Fig. 17)

Usare un platorello di feltro opzionale. Far funzionare l’utensile alla velocità bassa per rimuovere la cera.22

3. Lucidatura (Fig. 18)

Usare un platorello di lana opzionale. Far funzionare l’utensile alla velocità bassa e applicare delicatamente il platorello di lana alla superficie da lavorare. MANUTENZIONE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e di aver rimosso la batteria prima di cercare di eseguire l’ispezione o la manutenzione.

• Mai usare benzina, benzene, solventi, alcol e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, l’ispezione e la sostituzione della spazzola di carbone o qualsiasi altra manutenzione e regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato usando sempre ricambi Makita. ACCESSORI OPZIONALI ATTENZIONE:

• Questi accessori o attrezzi sono consigliati per l’uso con l’utensile Makita specificato in questo manuale. L’impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato. Per ottenere maggiori dettagli su questi accessori, rivolgersi a un Centro Assistenza Makita locale.

• Dischi abrasivi del tipo di adesione a contatto (con fori preperforati)

• Platorello di spugna del tipo di adesione a contatto

• Platorello di feltro del tipo di adesione a contatto

• Platorello di lana del tipo di adesione a contatto

• Batteria e caricatore genuini Makita

• Sacchetto filtro carta

• Sacchetto polvere NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell’imballo dell’utensile come accessori standard. Essi potrebbero differire da Paese a Paese. ENG905-1 Rumore Il tipico livello di rumore pesato A determinato secondo EN60745: Modello BBO140 Livello pressione sonora (L

): 78 dB (A) Incertezza (K): 3 dB (A) Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A). Modello BBO180 Livello pressione sonora (L

): 77 dB (A) Incertezza (K): 3 dB (A) Il livello di rumore durante il lavoro potrebbe superare gli 80 dB (A). Indossare i paraorecchi ENG900-1 Vibrazione Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN60745: Modello BBO140 Modalità operativa: Piastra metallica carteggiatura Emissione di vibrazioni (a

o meno Incertezza (K): 1,5 m/s

Modello BBO180 Modalità operativa: Piastra metallica carteggiatura Emissione di vibrazioni (a

o meno Incertezza (K): 1,5 m/s

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.

• Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell’esposizione. AVVERTIMENTO:

• L’emissione delle vibrazioni durante l’uso reale dell’utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l’utensile.

• Accertarsi di identificare le misure di sicurezza per la protezione dell’operatore basate sulla stima dell’esposizione nelle condizioni reali d’utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l’utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento). ENH101-15 Modello per l’Europa soltanto Dichiarazione CE di conformità Noi della Makita Corporation, come produttori responsabili, dichiariamo che le macchine Makita seguenti: Designazione della macchina: Levigatrice rotorbitale a batteria Modello No./ Tipo: BBO140, BBO180 sono una produzione di serie e Conforme alle Direttive Europee: 2006/42/CE E sono fabbricate conformemente ai seguenti standard o documenti standardizzati: EN60745 La documentazione tecnica è tenuta dal nostro rappresentante autorizzato in Europa, che è: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
