MANUALE UTENTE 9564PCV MAKITA

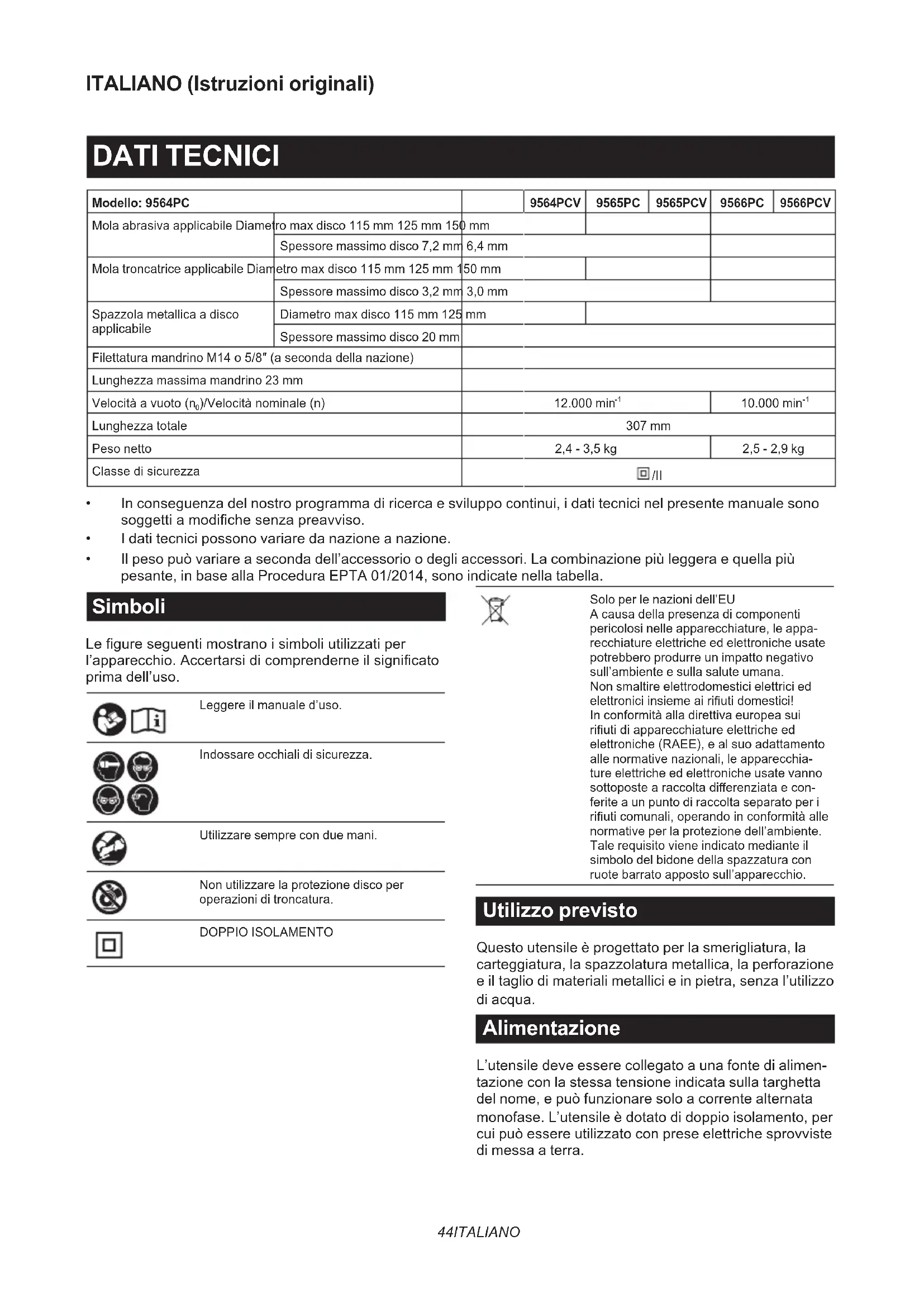

)/Velocità nominale (n) 12.000 min

Lunghezza totale 307 mm Peso netto 2,4 - 3,5 kg 2,5 - 2,9 kg Classe di sicurezza /II

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modiche senza preavviso.

• I dati tecnici possono variare da nazione a nazione.

• Il peso può variare a seconda dell’accessorio o degli accessori. La combinazione più leggera e quella più pesante, in base alla Procedura EPTA 01/2014, sono indicate nella tabella. Simboli Le gure seguenti mostrano i simboli utilizzati per l’apparecchio. Accertarsi di comprenderne il signicato prima dell’uso. Leggere il manuale d’uso. Indossare occhiali di sicurezza. Utilizzare sempre con due mani. Non utilizzare la protezione disco per operazioni di troncatura. DOPPIO ISOLAMENTO Solo per le nazioni dell’EU A causa della presenza di componenti pericolosi nelle apparecchiature, le appa- recchiature elettriche ed elettroniche usate potrebbero produrre un impatto negativo sull’ambiente e sulla salute umana. Non smaltire elettrodomestici elettrici ed elettronici insieme ai riuti domestici! In conformità alla direttiva europea sui riuti di apparecchiature elettriche ed elettroniche (RAEE), e al suo adattamento alle normative nazionali, le apparecchia- ture elettriche ed elettroniche usate vanno sottoposte a raccolta di󰀨erenziata e con- ferite a un punto di raccolta separato per i riuti comunali, operando in conformità alle normative per la protezione dell’ambiente. Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull’apparecchio. Utilizzo previsto Questo utensile è progettato per la smerigliatura, la carteggiatura, la spazzolatura metallica, la perforazione e il taglio di materiali metallici e in pietra, senza l’utilizzo di acqua. Alimentazione L’utensile deve essere collegato a una fonte di alimen- tazione con la stessa tensione indicata sulla targhetta del nome, e può funzionare solo a corrente alternata monofase. L’utensile è dotato di doppio isolamento, per cui può essere utilizzato con prese elettriche sprovviste di messa a terra.45 ITALIANO Rumore Livello tipico di rumore pesato A determinato in base allo standard EN62841-2-3: Modello Livello di pressione sonora (L

): (dB (A)) Livello di potenza sonora (L

): (dB (A)) Incertezza (K): (dB (A)) 9564PC 84 92 3 9564PCV 84 92 3 9565PC 85 93 3 9565PCV 85 93 3 9566PC 87 95 3 9566PCV 87 95 3 NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verica, e possono essere utilizzati per confrontare un utensile con un altro. NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell’esposizione. AVVERTIMENTO: Indossare protezioni per le orecchie. AVVERTIMENTO: L’emissione di rumori durante l’utilizzo e󰀨ettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile e specialmente a seconda di che tipo di pezzo venga lavorato. AVVERTIMENTO: Accertarsi di identicare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni e󰀨ettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione). AVVERTIMENTO: La smerigliatura di lastre sottili di metallo o di altre strutture che vibrano facilmente con una grande supercie può risultare in un’emissione di rumore totale molto più elevata (no a 15 dB) rispetto ai valori delle emissioni di rumore dichiarati. Applicare tappetini di attenuazione pesanti essibili oppure oggetti simili su tali pezzi in lavorazione, per evitare che emettano rumore. Prendere in considerazione le emissioni di rumore aumentate sia per la valutazione del rischio di esposi- zione al rumore che per la scelta di protezioni per l’udito adeguate. Vibrazioni Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN62841-2-3: Modalità di lavoro: smerigliatura di supercie con impugnatura laterale antivibrazioni Modello Emissione di vibrazioni (a

Incertezza (K): (m/s

9564PC 10,0 1,5 9564PCV 10,0 1,5 9565PC 10,0 1,5 9565PCV 10,0 1,5 9566PC 8,5 1,5 9566PCV 8,5 1,5 Modalità operativa: carteggiatura con disco Modello Emissione di vibrazioni (a

Incertezza (K): (m/s

o inferiore 1,5 9566PC 2,5 1,5 9566PCV 2,5 1,546 ITALIANO NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo stan- dard di verica, e possono essere utilizzati per confrontare un utensile con un altro. NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell’esposizione. AVVERTIMENTO: L’emissione delle vibrazioni durante l’utilizzo e󰀨ettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile, special- mente a seconda di che tipo di pezzo venga lavorato. AVVERTIMENTO: Accertarsi di identicare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni e󰀨ettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione). AVVERTIMENTO: Il valore di emissione delle vibrazioni dichiarato viene utilizzato per le applicazioni prin- cipali dell’utensile elettrico. Tuttavia, qualora l’utensile elettrico venga utilizzato per altre applicazioni, il valore di emissione delle vibrazioni potrebbe essere diverso. Dichiarazione di conformità CE Solo per i paesi europei La dichiarazione di conformità CE è inclusa nell’Alle- gato A al presente manuale di istruzioni. AVVERTENZE DI SICUREZZA Avvertenze generali relative alla sicurezza dell’utensile elettrico AVVERTIMENTO Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a questo utensile elettrico. La man- cata osservanza di tutte le istruzioni seguenti potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali. Conservare tutte le avvertenze e le istruzioni come riferimento futuro. Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria. Avvertenze di sicurezza relative alla smerigliatrice Avvertenze di sicurezza comuni relative alle opera- zioni di smerigliatura, carteggiatura, spazzolatura metallica o troncatura:

1. Questo utensile elettrico è progettato per

funzionare come smerigliatrice, carteggiatrice, spazzola metallica, fresa a tazza o troncatrice. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a questo utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Con questo utensile elettrico non vanno eseguite operazioni quali la lucidatura. Le operazioni per le quali l’utensile elettrico non è stato progettato potreb- bero costituire un pericolo e causare lesioni personali.

Non convertire questo utensile elettrico per farlo funzionare in un modo che non sia specicamente progettato e specicato dal produttore dell’uten- sile. Tale conversione potrebbe risultare in una perdita di controllo e causare gravi lesioni personali.

4. Non utilizzare accessori che non siano speci-

camente progettati e specicati dal produttore dell’utensile. La semplice possibilità di montare un accessorio sull’utensile elettrico utilizzato non ne garantisce un funzionamento sicuro.

La velocità nominale dell’accessorio deve essere almeno pari alla velocità massima indicata sull’utensile elettrico. Gli accessori che girano più velocemente della loro velocità nominale possono spaccarsi, e i frammenti possono venire scagliati via.

6. Il diametro esterno e lo spessore dell’acces-

sorio utilizzato devono rientrare nella capacità nominale dell’utensile elettrico utilizzato. Non è possibile proteggere o controllare in modo appropriato accessori di dimensioni errate.

7. Le dimensioni dell’attacco dell’accessorio

devono corrispondere alle dimensioni dell’at- tacco di montaggio dell’utensile elettrico. Gli accessori che non corrispondano all’attacco di montaggio dell’utensile elettrico funzionano in modo sbilanciato, vibrano eccessivamente e potrebbero causare la perdita di controllo.

8. Non utilizzare accessori danneggiati. Prima

di ciascun utilizzo, ispezionare l’accessorio e vericare l’eventuale presenza di: scheg- giature o spaccature sulle mole abrasive; spaccature, lacerazioni o usura eccessiva sui platorelli di sostegno; li metallici allentati o spaccati sulle spazzole metalliche. Qualora l’utensile elettrico o l’accessorio vengano fatti cadere, vericare l’eventuale presenza di danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accesso- rio, posizionare se stessi e gli astanti lontano dal piano di rotazione dell’accessorio, quindi far funzionare l’utensile elettrico alla massima velocità a vuoto per un minuto. Gli accessori danneggiati in genere si rompono, durante questo periodo di prova.47 ITALIANO

9. Indossare un’attrezzatura di protezione per-

sonale. A seconda dell’applicazione, utilizzare una visiera, occhialoni oppure occhiali di sicurezza. A seconda delle esigenze, indos- sare una mascherina antipolvere, protezioni per l’udito, guanti e un grembiule da o󰀩cina in grado di arrestare piccoli frammenti abra- sivi o dei pezzi in lavorazione. La protezione per gli occhi deve essere in grado di arrestare i frammenti volanti generati dalle varie applicazioni. La mascherina antipolvere o il respiratore devono essere in grado di ltrare le particelle generate dall’operazione specica. L’esposizione prolun- gata al rumore ad alta intensità potrebbe causare la perdita dell’udito.

10. Tenere gli astanti a distanza di sicurezza dall’a-

rea di lavoro. Chiunque entri nell’area di lavoro deve indossare un’attrezzatura di protezione personale. I frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero venire scagliati via e causare lesioni personali a una distanza superiore alle immediate vicinanze dell’opera- zione in corso.

11. Mantenere l’utensile elettrico solo per le

superci di impugnatura isolate quando si esegue un’operazione in cui l’accessorio da taglio potrebbe entrare in contatto con li elettrici nascosti o con il proprio cavo di ali- mentazione. Qualora l’accessorio da taglio entri in contatto con un cavo sotto tensione, potrebbe mettere sotto tensione le parti metalliche esposte dell’utensile elettrico e trasmettere una scossa elettrica all’operatore.

12. Posizionare il cavo di alimentazione a distanza

dall’accessorio in rotazione. Qualora si perda il controllo dell’utensile, il cavo di alimentazione potrebbe venire tagliato o restare impigliato, e la mano o il braccio dell’operatore potrebbero venire tirati nell’accessorio in rotazione.

13. Non appoggiare mai l’utensile elettrico

no all’arresto completo dell’accessorio. L’accessorio in rotazione potrebbe far presa sulla supercie e tirare l’utensile elettrico, facendone perdere il controllo all’operatore.

14. Non far funzionare l’utensile elettrico mentre

lo si trasporta sul proprio anco. Un contatto accidentale con l’accessorio in rotazione potrebbe far impigliare gli indumenti, attirando l’accessorio contro il corpo dell’operatore.

15. Pulire regolarmente le aperture di ventilazione

dell’utensile elettrico. La ventola del motore attira le polveri all’interno dell’alloggiamento, e l’accumulo eccessivo di polvere metallica potrebbe causare pericoli di natura elettrica.

16. Non far funzionare l’utensile elettrico in pros-

simità di materiali inammabili. Le scintille potrebbero incendiare tali materiali.

17. Non utilizzare accessori che richiedano refri-

geranti liquidi. L’impiego di acqua o di altri refri- geranti liquidi potrebbe causare la folgorazione o scosse elettriche. Contraccolpo e avvertenze correlate: Il contraccolpo è una reazione improvvisa a un disco in rotazione, un platorello di sostegno, una spazzola o qualsiasi altro accessorio che resti incastrato o impi- gliato. Un accessorio in rotazione che resti incastrato o impigliato subisce un rapido stallo che, che a sua volta, spinge l’utensile elettrico fuori controllo nella direzione opposta alla rotazione dell’accessorio nel punto di inceppamento. Ad esempio, qualora una mola abrasiva resti incastrata o impigliata nel pezzo in lavorazione, il lo del disco che entra nel punto di inceppamento potrebbe scavare nella supercie del materiale, causando la fuoriuscita o il contraccolpo del disco verso l’esterno. Il disco potrebbe saltare verso l’operatore o lontano da quest’ultimo, a seconda della direzione del movimento del disco nel punto in cui si è incastrato. In queste condizioni, le mole abrasive potrebbero anche rompersi. Il contraccolpo è il risultato dell’uso improprio dell’u- tensile elettrico e/o di procedure o condizioni operative errate, e può essere evitato adottando le precauzioni appropriate indicate di seguito.

1. Mantenere una salda presa sull’utensile elet-

trico con entrambe le mani, e posizionare il corpo e le braccia in modo da poter resistere alle forze dei contraccolpi. Per il massimo controllo dei contraccolpi o di reazioni di coppia durante l’avvio, utilizzare sempre il manico ausiliario, se in dotazione. L’operatore può controllare le reazioni di coppia o le forze dei contraccolpi, se adotta le precauzioni appropriate.

2. Non posizionare mai le mani in prossimità

dell’accessorio in rotazione. L’accessorio potrebbe saltare all’indietro sulla mano per un contraccolpo.

3. Non posizionare il corpo nell’area in cui l’uten-

sile elettrico si sposterebbe qualora si veri- casse un contraccolpo. Il contraccolpo lancia l’utensile nella direzione opposta al movimento del disco sul punto in cui si è impigliato.

4. Adottare particolare cautela quando si lavora

negli angoli, con bordi acuti, e così via. Evitare di far rimbalzare e impigliare l’accessorio. Gli angoli, i bordi acuti o i rimbalzi tendono a far impigliare l’accessorio in rotazione e a causare la perdita di controllo o il contraccolpo.

5. Non montare catene per seghe, lame da inta-

glio per legno, dischi diamantati a settori con distanza periferica tra i settori superiore a 10 mm o lame dentate. Queste lame causano fre- quenti contraccolpi e perdite di controllo. Avvertenze di sicurezza speciche per operazioni di smerigliatura e troncatura:

1. Utilizzare solo i tipi di dischi specicati per

l’utensile elettrico utilizzato e la protezione specica progettata per il disco selezionato. I dischi che non siano stati progettati per l’utensile elettrico non possono essere adeguatamente protetti e non sono sicuri.

2. La supercie di smerigliatura dei dischi a

centro depresso deve essere montata al di sotto del piano del labbro della protezione. Un disco montato in modo errato che sporga oltre il piano del labbro della protezione non può essere protetto adeguatamente.48 ITALIANO

3. La protezione deve essere montata salda-

mente sull’utensile elettrico e posizionata per la massima sicurezza, in modo che una parte minima del disco sia esposta verso l’opera- tore. La protezione aiuta a proteggere l’operatore da frammenti di dischi rotti, dal contatto acciden- tale con il disco e dalle scintille, che potrebbero incendiare gli indumenti.

4. I dischi devono essere utilizzati esclusiva-

mente per le applicazioni specicate. Ad esempio: non smerigliare con il lato di una mola troncatrice. Le mole troncatrici abrasive sono destinate alla smerigliatura periferica, e le forze laterali applicate a queste mole potrebbero causarne la frantumazione.

5. Utilizzare sempre ange dei dischi non dan-

neggiate, di dimensione e forma corrette per il disco selezionato. Flange dei dischi corrette sup- portano i dischi, riducendo pertanto la possibilità di rottura dei dischi. Le ange per mole troncatrici potrebbero essere diverse dalle ange per mole abrasive.

6. Non utilizzare dischi usurati provenienti da

utensili elettrici più grandi. Un disco progettato per un utensile elettrico più grande non è idoneo alla velocità più elevata di un utensile più piccolo, e potrebbe scoppiare.

7. Quando si intende utilizzare dischi a doppia

funzione, utilizzare sempre la protezione corretta per l’applicazione che si intende eseguire. Il mancato utilizzo della protezione corretta potrebbe non fornire il livello desiderato di protezione, il che potrebbe portare a gravi lesioni personali. Avvertenze di sicurezza aggiuntive speciche per le operazioni di troncatura:

1. Non spingere forzatamente la mola troncatrice

né applicare una pressione eccessiva. Non tentare di realizzare tagli eccessivamente profondi. La sollecitazione eccessiva del disco incrementa il carico e la suscettibilità alla torsione o all’inceppamento del disco nel taglio, nonché la possibilità di contraccolpi o di rottura del disco.

2. Non posizionare il corpo in linea e dietro il

disco in rotazione. Quando il disco, sul punto di lavorazione, si allontana dal corpo dell’operatore, un possibile contraccolpo potrebbe scagliare il disco in rotazione e l’utensile elettrico diretta- mente verso l’operatore.

3. Quando il disco si sta inceppando o quando si

intende interrompere il taglio per un qualsiasi motivo, spegnere l’utensile elettrico e mante- nerlo immobile no all’arresto completo del disco. Non tentare mai di rimuovere la mola troncatrice dal taglio mentre è in movimento; in caso contrario, si potrebbe vericare un contraccolpo. Investigare e adottare misure cor- rettive per eliminare la causa dell’inceppamento del disco.

4. Non riavviare l’operazione di taglio all’interno

del pezzo in lavorazione. Lasciare che il disco raggiunga la piena velocità e rientrare con attenzione nel taglio. Qualora si riavvii l’utensile elettrico all’interno del pezzo in lavorazione, il disco potrebbe incepparsi, rialzarsi o causare un contraccolpo.

5. Supportare i pannelli o qualsiasi pezzo in

lavorazione di grandi dimensioni, per ridurre al minimo il rischio che il disco resti incastrato o causi contraccolpi. I pezzi in lavorazione di grandi dimensioni tendono a curvarsi sotto il pro- prio peso. Dei supporti devono essere posizionati sotto il pezzo in lavorazione, vicini alla linea di taglio e in prossimità del bordo del pezzo in lavo- razione, da entrambi i lati del disco.

Fare particolarmente attenzione quando si intende eseguire un “taglio di cavità” su pareti esistenti o altre aree cieche. Il disco che sporge potrebbe tagliare tubi del gas o dell’acqua, cavi elettrici oppure oggetti che possono causare contraccolpi.

7. Non tentare di e󰀨ettuare tagli curvi. La solleci-

tazione eccessiva del disco incrementa il carico e la suscettibilità alla torsione o all’inceppamento del disco nel taglio, nonché la possibilità di con- traccolpi o di rottura del disco, che possono por- tare a gravi lesioni personali.

Prima di utilizzare un disco diamantato a settori, accertarsi che il disco diamantato abbia una distanza periferica tra i settori non superiore a 10 mm, solo con angolo di spoglia negativo. Avvertenze di sicurezza speciche per le operazioni di carteggiatura:

Utilizzare un disco di carta abrasiva delle dimen- sioni corrette. Seguire i consigli dei produttori nella scelta della carta abrasiva. Una carta abra- siva di dimensioni più elevate, che si estenda ecces- sivamente oltre il platorello di carteggiatura presenta un rischio di lacerazione, e potrebbe far impigliare o strappare il disco o causare contraccolpi. Avvertenze di sicurezza speciche per le operazioni di spazzolatura metallica:

1. Tenere presente che le setole in lo metallico

vengono scagliate via dalla spazzola anche durante il normale funzionamento. Non solleci- tare eccessivamente le setole in lo metallico esercitando un carico eccessivo sulla spaz- zola. Le setole in lo metallico possono penetrare facilmente gli abiti leggeri e/o la pelle.

2. Qualora sia specicato l’uso di una protezione

per la spazzolatura metallica, evitare qualsiasi interferenza della spazzola metallica a disco o della spazzola metallica con la protezione. Il diametro della spazzola metallica a disco o della spazzola metallica potrebbe espandersi a causa del carico di lavoro e delle forze centrifughe. Avvertenze addizionali per la sicurezza:

1. Quando si intende utilizzare mole a centro

depresso, scegliere esclusivamente mole rinforzate in bra di vetro.

NON UTILIZZARE MAI mole a tazza in pietra con questa smerigliatrice. Questa smerigliatrice non è progettata per questi tipi di mole, e l’utilizzo di tali prodotti potrebbe risultare in gravi lesioni personali.

Fare attenzione a non danneggiare il mandrino, la angia (soprattutto la supercie di installazione) o il controdado. Il danneggiamento di queste parti potrebbe risultare nella rottura del disco.

4. Accertarsi che il disco non sia in contatto con

il pezzo in lavorazione prima dell’attivazione dell’interruttore.49 ITALIANO

5. Prima di utilizzare l’utensile sul pezzo in

lavorazione e󰀨ettivo, lasciarlo girare per qual- che momento. Osservare se siano presenti vibrazioni od ondeggiamenti, che potrebbero denotare un’installazione errata del disco o un disco bilanciato male.

6. Utilizzare la supercie specicata del disco per

eseguire la smerigliatura.

7. Non lasciare l’utensile in funzione. Far funzio-

nare l’utensile solo mentre lo si impugna.

8. Non toccare il pezzo in lavorazione subito

dopo averlo lavorato con l’utensile; la tem- peratura del pezzo potrebbe essere estrema- mente elevata e causare ustioni.

Non toccare gli accessori subito dopo l’utilizzo; la loro temperatura potrebbe essere estrema- mente elevata e potrebbero causare ustioni.

10. Osservare le istruzioni del produttore per

il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

Non utilizzare boccole di riduzione o adattatori separati per adattare mole abrasive con foro largo.

12. Utilizzare esclusivamente le ange specicate

per questo utensile.

13. Per gli utensili su cui vanno montati dischi con

foro lettato, accertarsi che la lettatura del disco sia su󰀩cientemente lunga da accettare la lunghezza del mandrino.

14. Accertarsi che il pezzo in lavorazione sia sup-

portato correttamente.

15. Tenere presente che il disco continua a girare

dopo lo spegnimento dell’utensile.

16. Qualora l’ambiente di lavoro sia estremamente

caldo o umido, oppure notevolmente conta- minato da polvere conduttiva, utilizzare un salvavita (da 30 mA) per garantire la sicurezza dell’operatore.

17. Non utilizzare l’utensile su materiali contenenti

18. Quando si utilizza una mola troncatrice,

lavorare sempre con la protezione disco per raccolta polveri, se richiesta dalle normative locali.

19. I dischi da taglio non devono essere soggetti

ad alcuna pressione laterale.

20. Non utilizzare guanti da lavoro in tessuto

durante l’uso dell’utensile. Le bre provenienti da guanti in tessuto potrebbero penetrare nell’u- tensile, causandone la rottura.

21. Prima dell’uso, accertarsi che non siano pre-

senti oggetti interrati quali canaline elettriche, tubi dell’acqua o tubi del gas nel pezzo in lavo- razione. In caso contrario, tali oggetti potrebbero causare scosse elettriche, dispersioni elettriche o fughe di gas.

22. Se sul disco è montato un ripartitore di pres-

sione, non rimuoverlo. Il diametro del ripar- titore di pressione deve essere superiore a quello del controdado, della angia esterna e della angia interna.

23. Prima di installare una mola abrasiva, con-

trollare sempre che la parte del ripartitore di pressione non presenti anomalie quali scheg- giature o spaccature.

24. Serrare correttamente il controdado. Un serrag-

gio eccessivo del disco può causarne la rottura, mentre un serraggio insu󰀩ciente può causarne l’ondeggiamento.

CONSERVARE LE PRESENTI

ISTRUZIONI. AVVERTIMENTO: NON lasciare che como- dità o la familiarità d’utilizzo con il prodotto (acquisita con l’uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il pro- dotto in questione. L’USO IMPROPRIO o la man- cata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali. DESCRIZIONE DELLE FUNZIONI ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e scollegato dall’alimentazione prima di regolare o controllare le sue funzioni. Blocco albero AVVERTIMENTO: Non utilizzare mai il blocco albero mentre il mandrino è in movimento. In caso contrario, si potrebbero causare lesioni personali o il danneggiamento dell’utensile. Premere il blocco albero per impedire la rotazione del mandrino quando si intende installare o rimuovere gli accessori. ► Fig.1: 1. Blocco albero Utilizzo dell’interruttore ATTENZIONE: Prima di collegare l’utensile all’alimentazione elettrica, accertarsi sempre che l’interruttore a leva funzioni correttamente e che torni sulla posizione “OFF” quando viene rilasciato. ATTENZIONE: Per la sicurezza dell’utiliz- zatore, questo utensile è dotato di una leva di sblocco che evita l’avvio accidentale dell’utensile. Non utilizzare MAI l’utensile qualora si avvii sem- plicemente premendo l’interruttore a leva senza premere la leva di sblocco. Portare l’utensile a un nostro centro di assistenza autorizzato per le riparazioni del caso PRIMA di un ulteriore utilizzo. ATTENZIONE: Non premere con forza l’in- terruttore a leva senza tirare la leva di sblocco. In caso contrario, si potrebbe causare la rottura dell’interruttore. ATTENZIONE: Non bloccare MAI con del nastro adesivo né rendere ine󰀩cace lo scopo e il funzionamento della leva di sblocco.50 ITALIANO L’utensile è dotato di una leva di sblocco, per evitare di premere accidentalmente l’interruttore a leva. Per avviare l’utensile, tirare la leva di sblocco verso l’operatore, quindi premere l’interruttore a leva. Per arrestare l’utensile, rilasciare l’interruttore a leva. ► Fig.2: 1. Leva di sblocco 2. Interruttore a leva Selettore di regolazione della velocità È possibile modicare la velocità di rotazione dell’uten- sile ruotando il selettore di regolazione della velocità. La tabella seguente mostra il numero sul selettore e la velocità di rotazione corrispondente. ► Fig.3: 1. Selettore di regolazione della velocità Solo per i modelli 9564PCV / 9565PCV Numero Velocità 1 2.800 min

Solo per i modelli 9566PCV Numero Velocità 1 4.000 min

AVVISO: Qualora l’utensile venga fatto funzio- nare continuativamente a bassa velocità per un periodo di tempo prolungato, il motore viene sovraccaricato, causando il malfunzionamento dell’utensile. AVVISO: È possibile ruotare la manopola di regolazione della velocità solo no a 5 e indietro no a 1. Non forzarla oltre 5 o 1; in caso contrario, la funzione di regolazione della velocità potrebbe non operare più. Funzione di avvio morbido La funzione di avvio morbido riduce la reazione di avvio. Controllo della velocità costante Possibilità di ottenere una nitura precisa, poiché la velocità di rotazione viene mantenuta costantemente, anche in condizione di carico. Protezione dal sovraccarico Quando il carico sull’utensile eccede i livelli ammissi- bili, la potenza del motore viene ridotta per proteggere quest’ultimo dal surriscaldamento. Quando il carico torna a livelli ammissibili, l’utensile torna a funzionare normalmente. MONTAGGIO ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e scollegato dall’alimentazione elettrica, prima di e󰀨ettuare qualsiasi intervento su di esso. Installazione dell’impugnatura laterale (manico) ATTENZIONE: Accertarsi sempre che l’impu- gnatura laterale sia installata saldamente prima dell’uso. Avvitare saldamente l’impugnatura laterale sulla posi- zione dell’utensile mostrata nella gura. ► Fig.4 Installazione o rimozione della protezione disco (per dischi a centro depresso, dischi lamellari, dischi essibili, spazzole metalliche a disco / mole troncatrici abrasive, dischi diamantati) AVVERTIMENTO: Quando si utilizza un disco a centro depresso, un disco lamellare, un disco essibile o una spazzola metallica a disco, è necessario montare la protezione disco sull’u- tensile, in modo che il lato chiuso della protezione sia sempre rivolto verso l’operatore. AVVERTIMENTO: Quando si intende utiliz- zare una mola troncatrice o un disco disco dia- mantato, accertarsi di utilizzare esclusivamente la protezione disco speciale progettata per l’impiego con le mole troncatrici. Per utensili dotati di protezione disco del tipo con vite di ssaggio Montare la protezione disco con le sporgenze sulla fascia della protezione disco allineate alle tacche dell’alloggiamento del cuscinetto. Quindi, ruotare la pro- tezione disco a un’angolazione tale da poter proteggere l’operatore a seconda del lavoro. Accertarsi di serrare saldamente la vite. Per rimuovere la protezione disco, seguire la procedura di installazione al contrario. ► Fig.5: 1. Protezione disco 2. Alloggiamento del cuscinetto 3. Vite51 ITALIANO Per utensili dotati di protezione disco del tipo con leva a morsetto Allentare la vite, quindi tirare la leva nella direzione della freccia. Montare la protezione disco con le spor- genze sulla fascia della protezione disco allineate alle tacche dell’alloggiamento del cuscinetto. Quindi, ruo- tare la protezione disco a un’angolazione tale da poter proteggere l’operatore a seconda del lavoro. ► Fig.6: 1. Protezione disco 2. Alloggiamento del cuscinetto 3. Vite 4. Leva Tirare la leva nella direzione della freccia. Quindi, ser- rare la protezione disco serrando la vite. Accertarsi di serrare saldamente la vite. È possibile regolare l’angolo di installazione della protezione disco con la leva. ► Fig.7: 1. Vite 2. Leva Per rimuovere la protezione disco, seguire la procedura di installazione al contrario. Accessorio agganciabile di protezione per disco da taglio Accessorio opzionale NOTA: Per operazioni di troncatura, è possibile uti- lizzare un accessorio agganciabile di protezione per disco da taglio con la protezione disco (per la mola abrasiva). Non disponibile in alcune nazioni. ► Fig.8 Installazione o rimozione di un disco a centro depresso o di un disco lamellare Accessorio opzionale AVVERTIMENTO: Quando si intende utiliz- zare un disco a centro depresso o un disco lamel- lare, la protezione disco deve essere montata sull’utensile in modo che il lato chiuso della pro- tezione sia sempre rivolto verso l’operatore. AVVERTIMENTO: Accertarsi che la parte di montaggio della angia interna entri perfet- tamente nel diametro interno del disco a centro depresso o del disco lamellare. Il montaggio della angia interna sul lato errato potrebbe risultare in vibrazioni pericolose. Montare la angia interna sul mandrino. Accertarsi di inserire la parte dentellata della angia interna sulla parte diritta sul fondo del mandrino. Installare il disco a centro depresso o il disco lamel- lare sulla angia interna e avvitare il controdado sul mandrino. ► Fig.9: 1. Controdado 2. Disco a centro depresso

3. Flangia interna 4. Parte di montaggio

Per serrare il controdado, premere con decisione il blocco albero in modo che il mandrino non possa girare, quindi utilizzare la chiave per controdadi e serrare il controdado saldamente in senso orario. ► Fig.10: 1. Chiave per controdadi 2. Blocco albero Per rimuovere il disco, seguire la procedura di installa- zione al contrario. Installazione o rimozione del disco essibile Accessorio opzionale AVVERTIMENTO: Utilizzare sempre la pro- tezione in dotazione quando il disco essibile è montato sull’utensile. Il disco potrebbe frantumarsi durante l’uso, e la protezione contribuisce a ridurre il rischio di lesioni personali. ► Fig.11: 1. Controdado 2. Disco essibile

3. Platorello di sostegno 4. Flangia interna

Seguire le istruzioni per il disco a centro depresso, ma usare anche il platorello di sostegno sopra il disco. Installazione o rimozione del disco abrasivo Accessorio opzionale ► Fig.12: 1. Controdado di carteggiatura 2. Disco abrasivo 3. Platorello di gomma

1. Montare il platorello di gomma sul mandrino.

2. Montare il disco sul platorello di gomma, quindi

avvitare il controdado di carteggiatura sul mandrino.

3. Tenere fermo il mandrino con il blocco albero,

quindi serrare saldamente il controdado di carteggiatura in senso orario con la chiave per controdadi. Per rimuovere il disco, seguire la procedura di installa- zione al contrario. NOTA: Utilizzare gli accessori di carteggiatura spe- cicati nel presente manuale. Questi ultimi devono essere acquistati separatamente. Super angia Accessorio opzionale La super angia è un accessorio speciale per i modelli che NON sono dotati di una funzione di freno. I modelli con la lettera F sono dotati di serie della Super angia. In confronto al tipo convenzionale, per sbloc- care il controdado è necessario solo 1/3 della forza. Installazione o rimozione dell’Ezynut Accessorio opzionale Solo per utensili con lettatura del mandrino M14. ATTENZIONE: Non utilizzare l’Ezynut con la Super angia. Queste ange hanno uno spessore talmente elevato da impedire al mandrino di man- tenerne l’intera lettatura. Montare la angia interna, la mola abrasiva e l’Ezynut sul mandrino in modo che il logo Makita sull’Ezynut sia rivolto verso l’esterno. ► Fig.13: 1. Ezynut 2. Mola abrasiva 3. Flangia interna 4. Mandrino Premere saldamente il blocco albero e serrare l’Ezynut ruotando la mola abrasiva in senso orario no in fondo. ► Fig.14: 1. Blocco albero52 ITALIANO Per allentare l’Ezynut, ruotare l’anello esterno dell’Ezy- nut in senso antiorario. NOTA: È possibile allentare l’Ezynut a mano purché la freccia punti verso la tacca. In caso contrario, è richiesta una chiave per controdadi per allentarlo. Inserire uno dei perni della chiave in uno dei fori e ruotare l’Ezynut in senso antiorario. ► Fig.15: 1. Freccia 2. Tacca ► Fig.16 Installazione di una mola troncatrice abrasiva o di un disco diamantato Accessorio opzionale AVVERTIMENTO: Quando si intende utiliz- zare una mola troncatrice o un disco disco dia- mantato, accertarsi di utilizzare esclusivamente la protezione disco speciale progettata per l’impiego con le mole troncatrici. AVVERTIMENTO: Non utilizzare MAI una mola troncatrice per la smerigliatura laterale. ► Fig.17: 1. Controdado 2. Mola troncatrice abra- siva / disco diamantato 3. Flangia interna

4. Protezione per mola troncatrice abrasiva

/ disco diamantato Come per l’installazione, attenersi alle istruzioni per il disco a centro depresso. La direzione di montaggio del controdado e della angia interna varia a seconda del tipo e dello spessore del disco. Fare riferimento alle gure seguenti. Quando si intende installare una mola troncatrice abrasiva: ► Fig.18: 1. Controdado 2. Mola troncatrice abrasiva (più sottile di 4 mm (5/32″)) 3. Mola tronca- trice abrasiva (di spessore pari o superiore a 4 mm (5/32″)) 4. Flangia interna Quando si intende installare un disco diamantato: ► Fig.19: 1. Controdado 2. Disco diamantato (più sot- tile di 4 mm (5/32″)) 3. Disco diamantato (di spessore pari o superiore a 4 mm (5/32″))

Installazione di una spazzola metallica a tazza Accessorio opzionale ATTENZIONE: Non utilizzare una spazzola danneggiata o sbilanciata. L’uso di una spazzola danneggiata potrebbe aumentare il rischio potenziale di lesioni personali dovute al contatto con i li metal- lici rotti della spazzola. Posizionare l’utensile capovolto per consentire un facile accesso al mandrino. Rimuovere eventuali accessori dal mandrino. Avvitare la spazzola metallica a tazza sul mandrino e serrarla con la chiave in dotazione. ► Fig.20: 1. Spazzola metallica a tazza Installazione di una spazzola metallica a disco Accessorio opzionale ATTENZIONE: Non utilizzare una spazzola metallica a disco danneggiata o sbilanciata. Qualora si utilizzi una spazzola metallica a disco danneggiata, si aumenta il rischio potenziale di lesioni personali dovute al contatto con i li metallici rotti della spazzola. ATTENZIONE: Utilizzare SEMPRE la protezione con le spazzole metalliche a disco, accertandosi che il diametro del disco entri nella protezione. Il disco potrebbe frantumarsi durante l’uso, e la protezione con- tribuisce a ridurre il rischio di lesioni personali. Posizionare l’utensile capovolto per consentire un facile accesso al mandrino. Rimuovere eventuali accessori dal mandrino. Avvitare la spaz- zola metallica a disco sul mandrino e serrarla con le chiavi. ► Fig.21: 1. Spazzola metallica a disco Installazione della fresa a tazza Accessorio opzionale Posizionare l’utensile capovolto per consentire un facile accesso al mandrino. Rimuovere eventuali accessori presenti sul mandrino. Avvitare la fresa a tazza sul mandrino, quindi serrarla con la chiave fornita in dotazione. ► Fig.22: 1. Fresa a tazza Installazione della protezione disco per raccolta polveri per la smerigliatura Solo per i modelli 9564PC / 9564PCV / 9565PC / 9565PCV Accessorio opzionale Con degli accessori opzionali, è possibile utilizzare que- sto utensile per la piallatura di superci in calcestruzzo. ATTENZIONE: La protezione disco per raccolta polveri per il disco diamantato o󰀨set va utilizzata solo per la piallatura di superci in calcestruzzo con un disco diamantato o󰀨set. Non utilizzare questa protezione con altri accessori da taglio o per qualsiasi altro scopo. ATTENZIONE: Prima dell’uso, accertarsi che un aspirapolvere sia collegato all’utensile e che sia acceso. Posizionare l’utensile capovolto e installare la prote- zione disco per raccolta polveri. Montare la angia interna sul mandrino. Inserire il disco diamantato a tazza sulla angia interna e serrare il controdado sul mandrino. ► Fig.23: 1. Controdado 2. Disco diamantato a tazza 3. Disco diamantato a tazza calet- tato 4. Flangia interna 5. Protezione disco per raccolta polveri 6. Alloggiamento del cuscinetto NOTA: Per informazioni su come installare la pro- tezione disco per raccolta polveri, fare riferimento al manuale della protezione disco per raccolta polveri.53 ITALIANO Installazione della protezione disco per raccolta polveri per la troncatura Solo per i modelli 9564PC / 9564PCV / 9565PC / 9565PCV Accessorio opzionale Con degli accessori opzionali, è possibile utilizzare questo utensile per tagliare materiali in pietra. ► Fig.24 NOTA: Per informazioni su come installare la pro- tezione disco per raccolta polveri, fare riferimento al manuale della protezione disco per raccolta polveri. Installazione o rimozione dell’accessorio protezione antipolvere Accessorio opzionale ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e scollegato dall’alimentazione elettrica, prima di installare o rimuovere l’acces- sorio protezione antipolvere. La mancata osser- vanza di questa indicazione potrebbe causare danni all’utensile o lesioni personali. Installare l’accessorio protezione antipolvere su cia- scuna posizione specicata. Per i dettagli, fare riferimento al manuale d’uso dell’ac- cessorio protezione antipolvere. AVVISO: Pulire l’accessorio protezione antipol- vere quando è ostruito da polveri o corpi estranei. Il funzionamento continuativo con un accessorio protezione antipolvere ostruito danneggia l’utensile. FUNZIONAMENTO AVVERTIMENTO: Non deve essere mai necessario forzare l’utensile. Il peso dell’utensile esercita una pressione adeguata. Qualora si forzi l’utensile e si eserciti una pressione eccessiva, si potrebbe causare una pericolosa rottura del disco. AVVERTIMENTO: Sostituire SEMPRE il disco se l’utensile è caduto durante la smerigliatura. AVVERTIMENTO: Non fare MAI subire al disco violenti impatti o colpi contro il pezzo. AVVERTIMENTO: Evitare che il disco rim- balzi o resti impigliato, specialmente quando si lavorano angoli, bordi acuti, e così via. Questo potrebbe causare la perdita di controllo e contraccolpi. AVVERTIMENTO: Non utilizzare MAI l’uten- sile con lame per il taglio del legno e altre lame. Tali lame, se utilizzate su una smerigliatrice, causano spesso contraccolpi e perdite di controllo, che por- tano a lesioni personali. ATTENZIONE: Non accendere mai l’utensile mentre è in contatto con il pezzo in lavorazione, poiché potrebbe causare una lesione personale all’operatore. ATTENZIONE: Indossare sempre occhiali di sicurezza o una visiera durante il lavoro. ATTENZIONE: Dopo l’uso, spegnere sempre l’utensile e attendere l’arresto completo del disco prima di appoggiare l’utensile. ATTENZIONE: Tenere SEMPRE saldamente l’utensile con una mano sull’alloggiamento e l’altra sull’impugnatura laterale (manico). NOTA: È possibile utilizzare un disco a doppia fun- zione sia per le operazioni di smerigliatura che di troncatura. Per le operazioni di smerigliatura, fare riferimento a “Operazione di smerigliatura e di carteggiatura”, mentre per le operazioni di troncatura fare riferimento a “Funzionamento con mola troncatrice abrasiva/ disco diamantato”. Operazione di smerigliatura e di carteggiatura ► Fig.25 Accendere l’utensile e applicare la mola o il disco sul pezzo in lavorazione. In generale, mantenere il bordo della mola o del disco a un angolo di circa 15° rispetto alla supercie del pezzo in lavorazione. Durante il periodo di rodaggio con una nuova mola, non far funzionare la smerigliatrice nella direzione in avanti; in caso contrario, potrebbe tagliare il pezzo in lavora- zione. Dopo che il bordo della mola si è arrotondato con l’uso, può essere utilizzata in entrambe le direzioni in avanti e all’indietro. Esempio di utilizzo: funzionamento con un disco diamantato a tazza ► Fig.26 Mantenere l’utensile orizzontalmente e applicare l’intero disco diamantato a tazza sulla supercie del pezzo in lavorazione.54 ITALIANO Funzionamento con mola troncatrice abrasiva / disco diamantato Accessorio opzionale AVVERTIMENTO: Non spingere forzatamente il disco né applicare una pressione eccessiva. Non tentare di realizzare tagli eccessivamente profondi. La sollecitazione eccessiva del disco aumenta il carico e la sua suscettibilità alla torsione o all’inceppamento nel taglio, nonché la possibilità di contraccolpi, rottura del disco stesso e surriscalda- mento del motore. AVVERTIMENTO: Non iniziare l’operazione di taglio all’interno del pezzo in lavorazione. Lasciare che il disco raggiunga la piena velocità ed entrare con cura nel taglio spostando l’utensile in avanti sulla supercie del pezzo in lavorazione. Il disco potrebbe incepparsi, rialzarsi o causare un contraccolpo, se l’utensile elettrico viene avviato all’interno del pezzo. AVVERTIMENTO: Durante le operazioni di taglio, non cambiare mai l’angolazione del disco. L’applicazione di una pressione laterale su una mola troncatrice (come per la smerigliatura), causa la spaccatura e la rottura della mola, causando gravi lesioni personali. AVVERTIMENTO: Un disco diamantato va utilizzato perpendicolarmente al materiale da tagliare. Esempio di utilizzo: funzionamento con una mola troncatrice abrasiva ► Fig.27 Esempio di utilizzo: funzionamento con un disco diamantato ► Fig.28 Utilizzo con spazzola metallica a tazza Accessorio opzionale ATTENZIONE: Controllare il funzionamento della spazzola facendo girare l’utensile a vuoto, accertandosi che non sia presente alcuna per- sona davanti o in linea con la spazzola. AVVISO: Quando si utilizza una spazzola metal- lica a tazza, evitare di applicare una pressione eccessiva che faccia piegare troppo i li metallici. Questo potrebbe portare a una rottura prematura della spazzola. Esempio di utilizzo: utilizzo con spazzola metallica a tazza ► Fig.29 Utilizzo con una spazzola metallica a disco Accessorio opzionale ATTENZIONE: Controllare il funzionamento della spazzola metallica a disco facendo girare l’utensile a vuoto, accertandosi che non sia pre- sente alcuna persona davanti o in linea con la spazzola metallica a disco. AVVISO: Evitare di applicare una pressione eccessiva che faccia piegare troppo i li metallici quando si utilizza la spazzola metallica a disco. Questo potrebbe portare a una rottura prematura della spazzola. Esempio di utilizzo: utilizzo con spazzola metallica a disco ► Fig.30 Funzionamento con la fresa a tazza Accessorio opzionale ATTENZIONE: Controllare il funzionamento della fresa a tazza facendo girare l’utensile a vuoto, accertandosi che non sia presente alcuna persona davanti alla fresa a tazza. AVVISO: Non inclinare l’utensile durante l’uso. In caso contrario, si potrebbe causare una rottura prematura. Esempio di utilizzo: funzionamento con una fresa a tazza ► Fig.31 MANUTENZIONE ATTENZIONE: Accertarsi sempre che l’uten- sile sia spento e scollegato dall’alimentazione elettrica, prima di tentare di eseguire interventi di ispezione o manutenzione. AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, l’ispezione e la sostituzione delle spazzole in carbonio e qualsiasi altro intervento di manutenzione o di regolazione devono essere eseguiti da un centro di assi- stenza autorizzato Makita, utilizzando sempre ricambi Makita. Pulizia delle aperture di ventilazione L’utensile e le sue aperture di ventilazione devono essere mantenuti puliti. Pulire le aperture di ventilazione dell’utensile a intervalli regolari, oppure ogni volta che iniziano a ostruirsi. ► Fig.32: 1. Apertura di scarico 2. Apertura di aspirazione55 ITALIANO

COMBINAZIONE DI APPLICAZIONI E ACCESSORI

Accessorio opzionale ATTENZIONE: L’utilizzo dell’utensile con le protezioni errate può causare i rischi seguenti.

• Quando si intende utilizzare una protezione per mola troncatrice per la smerigliatura frontale, la pro- tezione disco potrebbe interferire con il pezzo in lavorazione, causando un controllo scadente.

• Quando si intende utilizzare una protezione per mola abrasiva per operazioni di troncatura con mole abrasive rinforzate a legante e dischi diamantati, sussiste un maggior rischio di esposizione ai dischi in rotazione, alle scintille e alle particelle emesse, nonché di esposizione a frammenti del disco in caso di scoppio di quest’ultimo.

• Quando si intende utilizzare una protezione per mola troncatrice o una protezione per mola abrasiva per operazioni di smerigliatura frontale con dischi diamantati a tazza, la protezione disco potrebbe interferire con il pezzo in lavorazione, causando un controllo scadente.

• Quando si intende utilizzare una protezione per mola troncatrice o una protezione per mola abrasiva con una spazzola metallica a disco di spessore superiore allo spessore massimo specicato nei “DATI TECNICI”, i li metallici potrebbero restare impigliati nella protezione, portando alla rottura dei li metallici stessi.

• L’utilizzo di protezioni disco per raccolta polveri per operazioni di troncatura e frontali su calce- struzzo o muratura riduce il rischio di esposizione alle polveri.

• Quando si intende utilizzare dischi a doppia funzione (smerigliatura e troncatura con disco abrasivo combinate) montati su angia, utilizzare esclusivamente una protezione per mola troncatrice.

- Applicazione Modello da 115 mm Modello da 125 mm Modello da 150 mm

1 - Impugnatura laterale

2 - Protezione disco (per la mola)

3 - Flangia interna/Super angia *1

4 Smerigliatura/ carteggiatura Disco a centro depresso / disco lamellare

7 - Platorello di sostegno -

8 Smerigliatura Disco essibile -

9 - Platorello di gomma 100 Platorello di gomma 115 Platorello di gomma 125

10 Carteggiatura Disco abrasivo

11 - Controdado di carteggiatura56 ITALIANO

- Applicazione Modello da 115 mm Modello da 125 mm Modello da 150 mm 12 Spazzolatura metallica Spazzola metallica a disco 13 Spazzolatura metallica Spazzola metallica a tazza 14 Perforazione Fresa a tazza

15 - Protezione disco (per mola troncatrice)

16 Troncatura Mola troncatrice abrasiva / disco diamantato 17 Smerigliatura/troncatura Disco a doppia funzione -

18 - Accessorio agganciabile di protezione per disco da taglio *3

19 - Protezione disco per raccolta polveri per tronca-

21 - Protezione disco per raccolta polveri per mola-

22 Smerigliatura Disco diamantato a tazza *5 - - - Chiave per controdadi - - Protezioni antipolvere applicabili NOTA: *1 Non utilizzare assieme la Super angia e l’Ezynut. NOTA: *2 Solo per utensili con lettatura del mandrino M14. NOTA: *3 L’accessorio agganciabile di protezione per disco da taglio non è disponibile in alcune nazioni. Per ulteriori dettagli, fare riferimento al manuale d’uso dell’accessorio agganciabile di protezione per disco da taglio. NOTA: *4 Solo per i modelli 9564PC / 9564PCV / 9565PC / 9565PCV Per ulteriori dettagli, fare riferimento a ciascun manuale d’uso della protezione. NOTA: *5 Solo per i modelli 9564PC / 9564PCV / 9565PC / 9565PCV Per ulteriori dettagli, fare riferimento a ciascun manuale d’uso della protezione. ACCESSORI OPZIONALI ATTENZIONE: Questi accessori o compo- nenti aggiuntivi sono consigliati per l’uso con l’u- tensile Makita specicato nel presente manuale. L’impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo pressato. Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Accessori elencati in “COMBINAZIONE DI

APPLICAZIONI E ACCESSORI”
