BEDIENUNGSANLEITUNG 9564PCV MAKITA

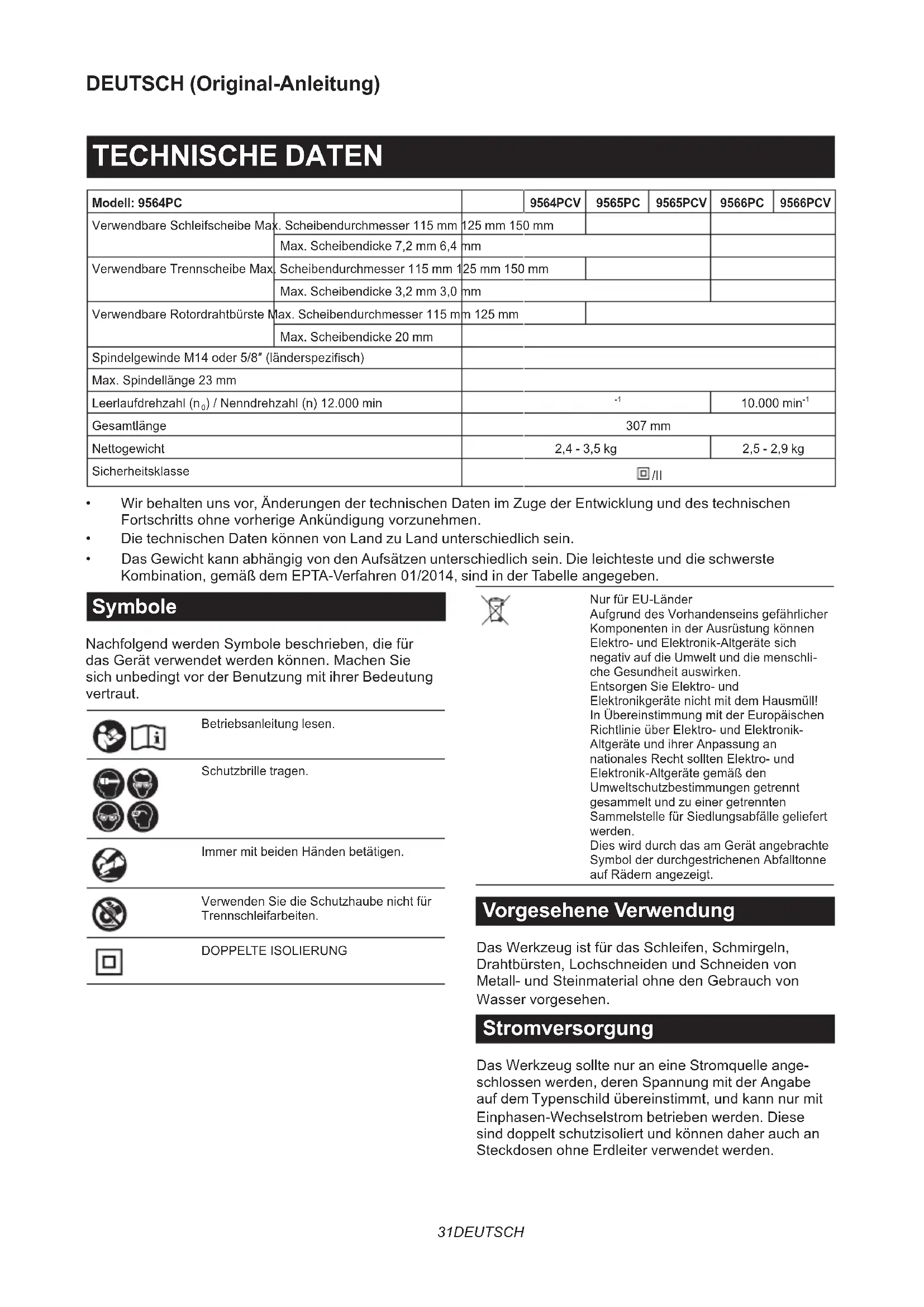

Winkelschleifer BETRIEBSANLEITUNG 31

NOTE : Il se peut que certains éléments de la liste soient compris dans l’emballage de l’outil en tant qu’accessoires standard. Ils peuvent varier d’un pays à l’autre.31 DEUTSCH DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: 9564PC 9564PCV 9565PC 9565PCV 9566PC 9566PCV Verwendbare Schleifscheibe Max. Scheibendurchmesser 115 mm 125 mm 150 mm Max. Scheibendicke 7,2 mm 6,4 mm Verwendbare Trennscheibe Max. Scheibendurchmesser 115 mm 125 mm 150 mm Max. Scheibendicke 3,2 mm 3,0 mm Verwendbare Rotordrahtbürste Max. Scheibendurchmesser 115 mm 125 mm Max. Scheibendicke 20 mm Spindelgewinde M14 oder 5/8″ (länderspezisch) Max. Spindellänge 23 mm Leerlaufdrehzahl (n

) / Nenndrehzahl (n) 12.000 min

Gesamtlänge 307 mm Nettogewicht 2,4 - 3,5 kg 2,5 - 2,9 kg Sicherheitsklasse /II

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Das Gewicht kann abhängig von den Aufsätzen unterschiedlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben. Symbole Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Schutzbrille tragen. Immer mit beiden Händen betätigen. Verwenden Sie die Schutzhaube nicht für Trennschleifarbeiten. DOPPELTE ISOLIERUNG Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte sich negativ auf die Umwelt und die menschli- che Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und ihrer Anpassung an nationales Recht sollten Elektro- und Elektronik-Altgeräte gemäß den Umweltschutzbestimmungen getrennt gesammelt und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Vorgesehene Verwendung Das Werkzeug ist für das Schleifen, Schmirgeln, Drahtbürsten, Lochschneiden und Schneiden von Metall- und Steinmaterial ohne den Gebrauch von Wasser vorgesehen. Stromversorgung Das Werkzeug sollte nur an eine Stromquelle ange- schlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden.32 DEUTSCH Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN62841-2-3: Modell Schalldruckpegel

): (dB (A)) Schallleistungspegel

): (dB (A)) Messunsicherheit (K): (dB (A)) 9564PC 84 92 3 9564PCV 84 92 3 9565PC 85 93 3 9565PCV 85 93 3 9566PC 87 95 3 9566PCV 87 95 3 HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). WARNUNG: Das Schleifen von dünnen Blechen oder anderen leicht vibrierenden Strukturen mit großer Oberäche kann zu einer Gesamtgeräuschemission führen, die viel höher ist (bis zu 15 dB) als die angegebenen Geräuschemissionswerte. Legen Sie schwere, exible Dämpfungsmatten oder dergleichen auf diese Werkstücke, um zu verhindern, dass sie Schall abgeben. Berücksichtigen Sie die erhöhte Geräuschemission sowohl bei der Risikobewertung der Geräuschbelastung als auch bei der Auswahl eines geeigneten Gehörschutzes. Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-2-3: Arbeitsmodus: Oberächenschleifen mit vibrationsfestem Seitengri󰀨 Modell Vibrationsemission (a

Messunsicherheit (K): (m/s

Messunsicherheit (K): (m/s

oder weniger 1,5 9564PCV 2,5 m/s

oder weniger 1,5 9565PC 2,5 m/s

oder weniger 1,5 9565PCV 2,5 m/s

oder weniger 1,5 9566PC 2,5 1,5 9566PCV 2,5 1,5 HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden.33 DEUTSCH WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). WARNUNG: Der angegebene Schwingungsemissionswert wird für Hauptanwendungen des Elektrowerkzeugs verwendet. Wird das Elektrowerkzeug jedoch für andere Anwendungen verwendet, kann der Schwingungsemissionswert abweichen. EG-Konformitätserklärung Nur für europäische Länder Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten. SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezikationen, die diesem Elektrowerkzeug beiliegen. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug. Sicherheitswarnungen für Schleifmaschine Allgemeine Sicherheitswarnungen für Schleif-, Schmirgel-, Drahtbürsten- oder Trennschleifbetrieb:

1. Dieses Elektrowerkzeug ist für Schleifen,

Schmirgeln, Drahtbürsten, Lochschneiden oder Trennschleifen vorgesehen. Lesen Sie alle mit diesem Elektrowerkzeug geliefer- ten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

2. Arbeiten, wie Polieren, sind mit diesem

Elektrowerkzeug nicht durchzuführen. Benutzungsweisen, für die das Elektrowerkzeug nicht ausgelegt ist, können Gefahren erzeugen und Personenschäden verursachen.

3. Bauen Sie dieses Elektrowerkzeug nicht so

um, dass es auf eine Weise betrieben wird, die nicht speziell vom Werkzeughersteller vorgesehen und angegeben ist. Ein solcher Umbau kann zum Verlust der Kontrolle führen und schwere Personenschäden verursachen.

Verwenden Sie kein Zubehör, das nicht speziell vom Werkzeughersteller ausgelegt und angege- ben ist. Die bloße Tatsache, dass ein Zubehörteil an Ihrem Elektrowerkzeug angebracht werden kann, gewährleistet noch keinen sicheren Betrieb.

5. Die Nenndrehzahl des Zubehörteils muss min-

destens der am Elektrowerkzeug angegebenen Maximaldrehzahl entsprechen. Zubehörteile, die schneller als ihre Nenndrehzahl rotieren, können bersten und auseinander iegen.

Außendurchmesser und Dicke des Zubehörteils müssen innerhalb der Kapazitätsgrenzen Ihres Elektrowerkzeugs liegen. Zubehörteile der fal- schen Größe können nicht angemessen geschützt oder kontrolliert werden.

7. Die Abmessungen der Zubehörbefestigung

müssen mit den Abmessungen der Befestigungselemente des Elektrowerkzeugs übereinstimmen. Zubehörteile, die nicht genau auf die Befestigungselemente des Elektrowerkzeugs passen, laufen unrund, vibrie- ren übermäßig und können einen Verlust der Kontrolle verursachen.

8. Verwenden Sie keine beschädigten

Zubehörteile. Überprüfen Sie die Zubehörteile vor jedem Gebrauch: z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Brüche oder übermäßigen Verschleiß, Drahtbürsten auf lose oder ris- sige Drähte. Falls das Elektrowerkzeug oder das Zubehörteil herunterfällt, überprüfen Sie es auf Beschädigung, oder montieren Sie ein unbeschädigtes Zubehörteil. Achten Sie nach der Überprüfung und Installation eines Zubehörteils darauf, dass Sie selbst und Umstehende nicht in der Rotationsebene des Zubehörteils stehen, und lassen Sie das Elektrowerkzeug eine Minute lang mit maxima- ler Leerlaufdrehzahl laufen. Ein beschädigtes Zubehörteil bricht normalerweise während dieses Probelaufs auseinander.

9. Tragen Sie persönliche Schutzausrüstung.

Benutzen Sie je nach der Arbeit einen Gesichtsschutz bzw. eine Sicherheits- oder Schutzbrille. Tragen Sie bei Bedarf eine Staubmaske, Ohrenschützer, Handschuhe und eine Arbeitsschürze, die in der Lage ist, kleine Schleifpartikel oder Werkstücksplitter abzuwehren. Der Augenschutz muss in der Lage sein, den bei verschiedenen Anwendungen anfal- lenden Flugstaub abzuwehren. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, durch die spezielle Anwendung erzeugte Partikel herauszultern. Länger andauernde starke Lärmbelastung kann zu Gehörschäden führen.34 DEUTSCH

Halten Sie Umstehende in sicherem Abstand vom Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder eines beschädigten Zubehörteils können weggeschleudert werden und Verletzungen über den unmittelbaren Arbeitsbereich hinaus verursachen.

Halten Sie das Elektrowerkzeug nur an den isolierten Gri󰀨ächen, wenn Sie Arbeiten aus- führen, bei denen die Gefahr besteht, dass das Schneidzubehör verborgene Kabel oder das eigene Kabel kontaktiert. Wenn das Schneidzubehör ein Strom führendes Kabel kontaktiert, können die freiliegenden Metallteile des Elektrowerkzeugs eben- falls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

12. Halten Sie das Kabel vom rotierenden

Zubehörteil fern. Falls Sie die Kontrolle verlie- ren, kann das Kabel durchgetrennt oder erfasst werden, so dass Ihre Hand oder Ihr Arm in das rotierende Zubehörteil hineingezogen wird.

Legen Sie das Elektrowerkzeug erst ab, nachdem das Zubehörteil zum vollständigen Stillstand gekommen ist. Anderenfalls kann das rotierende Zubehörteil die Oberäche erfassen und das Elektrowerkzeug aus Ihren Händen reißen.

14. Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es an Ihrer Seite tragen. Das rotierende Zubehörteil könnte sonst bei versehent- lichem Kontakt Ihre Kleidung erfassen und auf Ihren Körper zu gezogen werden.

15. Reinigen Sie die Ventilationsö󰀨nungen des

Elektrowerkzeugs regelmäßig. Der Lüfter des Motors saugt Staub in das Gehäuse an, und starke Ablagerungen von Metallstaub können elektrische Gefahren verursachen.

16. Betreiben Sie das Elektrowerkzeug nicht in

der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden.

Verwenden Sie keine Zubehörteile, die Kühlüssigkeiten erfordern. Die Verwendung von Wasser oder anderen Kühlüssigkeiten kann zu Elektroschock oder Tod durch Stromschlag führen. Warnungen vor Rückschlag und damit zusammen- hängenden Gefahren: Ein Rückschlag ist eine plötzliche Reaktion auf Klemmen oder Hängenbleiben der Schleifscheibe, des Schleiftellers, der Drahtbürste oder eines anderen Zubehörteils. Klemmen oder Hängenbleiben verursacht sofortiges Stocken des rotierenden Zubehörteils, was wiederum dazu führt, dass das außer Kontrolle geratene Elektrowerkzeug am Stockpunkt in die zur Drehrichtung des Zubehörs ent- gegengesetzte Richtung geschleudert wird. Wenn beispielsweise eine Schleifscheibe vom Werkstück erfasst oder eingeklemmt wird, kann sich die in den Klemmpunkt eindringende Schleifscheibenkante in die Materialoberäche bohren, so dass sie herausspringt oder zurückschlägt. Je nach der Drehrichtung der Schleifscheibe am Klemmpunkt kann die Schleifscheibe auf die Bedienungsperson zu oder von ihr weg springen. Schleifscheiben können unter solchen Bedingungen auch brechen. Rückschlag ist das Resultat falscher Handhabung des Elektrowerkzeugs und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden werden.

Halten Sie das Elektrowerkzeug mit beiden Händen fest, und positionieren Sie Ihren Körper und Ihre Arme so, dass Sie die Rückschlagkräfte au󰀨an- gen können. Benutzen Sie stets den Zusatzgri󰀨, wenn vorhanden, um maximale Kontrolle über Rückschlag oder Drehbewegungen während des Anlaufs zu haben. Drehbewegungen oder Rückschlagkräfte können kontrolliert werden, wenn entsprechende Vorkehrungen getro󰀨en werden.

2. Legen Sie Ihre Hand niemals in die Nähe des

rotierenden Zubehörteils. Bei einem Rückschlag könnte das Zubehörteil Ihre Hand verletzen.

Stellen Sie sich nicht in den Bereich, in den das Elektrowerkzeug bei Auftreten eines Rückschlags geschleudert wird. Der Rückschlag schleudert das Werkzeug am Stockpunkt in die entgegengesetzte Drehrichtung der Schleifscheibe.

Lassen Sie bei der Bearbeitung von Ecken, scharfen Kanten usw. besondere Vorsicht walten. Vermeiden Sie Prellen und Hängenbleiben des Zubehörs. Ecken, scharfe Kanten oder Prellen führen leicht zu Hängenbleiben des rotierenden Zubehörteils und verur

sachen Verlust der Kontrolle oder Rückschlag.

5. Bringen Sie keine Sägeketten, Holzfräsen,

Segment-Diamantscheiben mit einem Randspalt von mehr als 10 mm oder gezahnte Sägeblätter an. Solche Zubehörteile verursachen häuge Rückschläge und Verlust der Kontrolle. Sicherheitswarnungen speziell für Schleif- und Trennschleifbetrieb:

Verwenden Sie nur Schleifscheiben, die für Ihr Elektrowerkzeug angegeben sind, und die für die ausgewählte Schleifscheibe vorgesehene Schutzhaube. Schleifscheiben, die nicht für das Elektrowerkzeug geeignet sind, können nicht ange- messen abgeschirmt werden und sind unsicher.

2. Die Schlei󰀪äche von gekröpften

Trennschleifscheiben muss unterhalb der Ebene der Schutzlippe montiert werden. Eine falsch montierte Schleifscheibe, die über die Ebene der Schutzlippe hinausragt, kann nicht angemessen geschützt werden.

3. Die Schutzhaube muss sicher am

Elektrowerkzeug befestigt und für maxi- male Sicherheit positioniert werden, um den auf die Bedienungsperson gerichteten Schleifscheibenbetrag minimal zu halten. Die Schutzhaube schützt den Bediener vor Schleifscheiben-Bruchstücken, versehentlichem Kontakt mit der Schleifscheibe und Funken, wel- che die Kleidung in Brand setzen könnten.

Schleifscheiben dürfen nur für angegebene Anwendungen verwendet werden. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennschleifscheiben sind für Peripherieschleifen vorgesehen. Falls seitliche Kräfte auf diese Scheiben einwirken, können sie zerbrechen.

5. Verwenden Sie stets unbeschädigte

Scheibenansche der korrekten Größe und Form für die ausgewählte Schleifscheibe. Korrekte Scheibenansche stützen die Schleifscheibe und reduzieren somit die Möglichkeit eines Scheibenbruchs. Flansche für Trennscheiben können sich von solchen für Schleifscheiben unterscheiden.35 DEUTSCH

Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Eine Schleifscheibe, die für größere Elektrowerkzeuge vor- gesehen ist, eignet sich nicht für die höhere Drehzahl eines kleineren Werkzeugs und kann bersten.

7. Wenn Sie Schleifscheiben mit doppeltem

Verwendungszweck einsetzen, benutzen Sie immer die richtige Schutzhaube für die jewei- lige Anwendung. Wenn Sie nicht die richtige Schutzhaube benutzen, kann es sein, dass der gewünschte Schutzgrad nicht erreicht wird, was zu schweren Verletzungen führen kann. Zusätzliche Sicherheitswarnungen speziell für Trennschleifbetrieb:

Vermeiden Sie „Verkanten“ der Trennscheibe oder die Ausübung übermäßigen Drucks. Versuchen Sie nicht, übermäßig tiefe Schnitte zu machen. Überbeanspruchung der Schleifscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Schleifscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch.

2. Stellen Sie sich nicht so, dass sich Ihr

Körper in einer Linie mit der rotierenden Schleifscheibe oder hinter dieser bendet. Wenn sich die Schleifscheibe am Arbeitspunkt von Ihrem Körper weg bewegt, kann ein möglicher Rückschlag die rotierende Schleifscheibe und das Elektrowerkzeug direkt auf Sie zu schleudern.

3. Falls die Trennscheibe klemmt oder der Schnitt

aus irgendeinem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos im Werkstück, bis die Trennscheibe zum völligen Stillstand kommt. Versuchen Sie auf keinen Fall, die rotierende Trennscheibe aus dem Schnitt zu entfernen, weil sonst ein Rückschlag auftreten kann. Nehmen Sie eine Überprüfung vor, und tre󰀨en Sie Abhilfemaßnahmen, um die Ursache von Trennscheiben-Klemmen zu beseitigen.

Setzen Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe fort. Führen Sie die Trennscheibe vorsichtig in den Schnitt ein, nachdem sie die volle Drehzahl erreicht hat. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zurückschlagen.

Stützen Sie Platten oder andere übergroße Werkstücke ab, um die Gefahr von Klemmen oder Rückschlag der Trennscheibe zu minimieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Die Stützen müssen nahe der Schnittlinie und in der Nähe der Werkstückkante beidseitig der Trennscheibe unter das Werkstück platziert werden.

6. Lassen Sie besondere Vorsicht walten, wenn

Sie einen „Taschenschnitt“ in bestehende Wände oder andere Blindächen durchführen. Die vorstehende Trennscheibe kann Gas- oder Wasserleitungen, Stromkabel oder Objekte durch- schneiden, die Rückschlag verursachen können.

7. Versuchen Sie nicht, bogenförmig zu schnei-

den. Überbeanspruchung der Schleifscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Schleifscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch, was zu schweren Verletzungen führen kann.

8. Bevor Sie eine Segment-Diamantscheibe

verwenden, vergewissern Sie sich, dass die Diamantscheibe einen Randspalt zwischen den Segmenten von maximal 10 mm hat, und nur einen negativen Spanwinkel aufweist. Sicherheitswarnungen speziell für Schmirgelbetrieb:

1. Verwenden Sie Schleifpapierscheiben

der richtigen Größe. Befolgen Sie die Herstellerempfehlungen bei der Wahl des Schleifpapiers. Größeres Schleifpapier, das zu weit über den Schleifteller hinausragt, stellt eine Gefahr für Schnittwunden dar und kann Hängenbleiben oder Zerreißen der Schleifscheibe oder Rückschlag verursachen. Sicherheitswarnungen speziell für Drahtbürstenbetrieb:

Beachten Sie, dass Drahtborsten auch bei norma- lem Betrieb von der Drahtbürste herausgeschleu- dert werden. Überbeanspruchen Sie die Drähte nicht durch Ausübung übermäßigen Drucks auf die Drahtbürste. Die Drahtborsten können ohne wei- teres leichte Kleidung und/oder Haut durchdringen.

2. Wenn der Einsatz einer Schutzhaube für

Drahtbürsten angegeben ist, achten Sie darauf, dass die Drahtscheibe oder die Drahtbürste nicht mit der Schutzhaube in Berührung kommt. Der Durchmesser der Drahtscheibe oder Drahtbürste kann sich aufgrund der Arbeitslast und der Fliehkräfte vergrößern. Zusätzliche Sicherheitswarnungen:

1. Verwenden Sie nur glasfaserverstärkte

Scheiben als gekröpfte Trennschleifscheiben.

2. Verwenden Sie NIEMALS Stein-

Topfschleifscheiben mit dieser Schleifmaschine. Diese Schleifmaschine ist nicht für derartige Schleifscheiben ausgelegt, und der Gebrauch eines solchen Produkts kann zu schwe- ren Personenschäden führen.

3. Achten Sie sorgfältig darauf, dass Spindel,

Flansch (insbesondere die Ansatzäche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.

4. Vergewissern Sie sich vor dem Einschalten

des Werkzeugs, dass die Schleifscheibe nicht das Werkstück berührt.

5. Lassen Sie das Werkzeug vor der eigentli-

chen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die Anzeichen für schlechte Montage oder eine schlecht ausge- wuchtete Schleifscheibe sein können.

6. Verwenden Sie nur die vorgeschriebene Fläche

der Schleifscheibe für Schleifarbeiten.

7. Lassen Sie das Werkzeug nicht unbeaufsich-

tigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.

8. Vermeiden Sie eine Berührung des

Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heiß ist und Hautverbrennungen verursachen kann.

9. Vermeiden Sie eine Berührung von

Zubehörteilen unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiß sind und Hautverbrennungen verursachen können.36 DEUTSCH

10. Befolgen Sie die Anweisungen des Herstellers

für korrekte Montage und Verwendung von Schleifscheiben. Behandeln und lagern Sie Schleifscheiben mit Sorgfalt.

11. Verwenden Sie keine getrennten

Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Lochdurchmesser.

12. Verwenden Sie nur die für dieses Werkzeug

vorgeschriebenen Flansche.

Wenn eine Trennscheibe mit Gewindebohrung am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.

14. Vergewissern Sie sich, dass das Werkstück

sicher abgestützt ist.

Beachten Sie, dass sich die Schleifscheibe nach dem Ausschalten des Werkzeugs noch weiterdreht.

16. Falls der Arbeitsplatz sehr heiß, feucht oder

durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlussschalter (30 mA) zum Schutz des Bedieners.

17. Verwenden Sie dieses Werkzeug nicht zur

Bearbeitung von asbesthaltigen Materialien.

18. Arbeiten Sie bei Verwendung der Trennscheibe

immer mit der Staubabsaughaube, falls dies durch nationale Vorschriften gefordert wird.

19. Schneidscheiben dürfen keinem seitlichen

Druck ausgesetzt werden.

20. Verwenden Sie keine Arbeitshandschuhe

aus Sto󰀨 während der Arbeit. Fasern von Sto󰀨handschuhen können in das Werkzeug gelan- gen, was zu einer Beschädigung des Werkzeugs führen kann.

21. Vergewissern Sie sich vor der Arbeit, dass

sich keine verborgenen Objekte, wie etwa eine elektrische Leitung, ein Wasserrohr oder ein Gasrohr, im Werkstück benden. Anderenfalls kann es zu einem elektrischen Schlag, Leckstrom oder Gasleck kommen.

22. Falls eine Zwischenlage an der Scheibe

befestigt ist, darf sie nicht entfernt werden. Der Durchmesser der Zwischenlage muss größer sein als die Sicherungsmutter, der Außenansch und der Innenansch.

23. Stellen Sie vor dem Installieren einer

Schleifscheibe immer sicher, dass der Zwischenlagenteil keine Anomalien wie Späne oder Risse aufweist.

24. Ziehen Sie die Sicherungsmutter ordnungs-

gemäß fest. Zu starkes Anziehen der Scheibe kann zu einem Bruch führen, während zu geringes Anziehen Flattern verursachen kann.

ANLEITUNG AUF. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Personenschäden verursachen. FUNKTIONSBE- SCHREIBUNG VORSICHT: Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung des Werkzeugs stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. Spindelarretierung WARNUNG: Betätigen Sie die Spindelarretierung niemals bei rotierender Spindel. Dies kann schwere Verletzungen oder eine Beschädigung des Werkzeugs verursachen. Drücken Sie die Spindelarretierung, um die Spindel zum Montieren oder Demontieren von Zubehör zu blockieren. ► Abb.1: 1. Spindelarretierung Schalterfunktion VORSICHT: Vergewissern Sie sich vor dem Anschließen des Werkzeugs an das Stromnetz stets, dass der Schalthebel ordnungsgemäß funk- tioniert und beim Loslassen in die AUS-Stellung zurückkehrt. VORSICHT: Aus Sicherheitsgründen ist dieses Werkzeug mit einem Einschaltsperrhebel ausgestattet, der versehentliches Einschalten des Werkzeugs verhütet. Benutzen Sie das Werkzeug NIEMALS, wenn es durch einfache Betätigung des Schalthebels eingeschaltet werden kann, ohne den Einschaltsperrhebel zu drücken. Lassen Sie das Werkzeug von einem unserer autorisier- ten Service-Center ordnungsgemäß reparieren, BEVOR Sie es weiter benutzen. VORSICHT: Betätigen Sie den Schalthebel nicht gewaltsam, ohne den Einschaltsperrhebel zu betätigen. Dies kann zu Beschädigung des Schalters führen. VORSICHT: Der Einschaltsperrhebel darf NIEMALS festgeklebt oder funktionsunfähig gemacht werden. Um versehentliche Betätigung des Schalthebels zu ver- hüten, ist das Werkzeug mit einem Einschaltsperrhebel ausgestattet. Zum Einschalten des Werkzeugs den Einschaltsperrhebel zum Bediener hin ziehen, und dann den Schalthebel betätigen. Zum Ausschalten des Werkzeugs einfach den Schalthebel loslassen. ► Abb.2: 1. Einschaltsperrhebel 2. Schalthebel37 DEUTSCH Drehzahl-Stellrad Die Drehzahl des Werkzeugs kann durch Drehen des Drehzahl-Stellrads geändert werden. Die nachstehende Tabelle gibt die Drehzahlen an, die den Nummern auf dem Stellrad entsprechen. ► Abb.3: 1. Drehzahl-Stellrad Nur für Modell 9564PCV / 9565PCV Nummer Drehzahl 1 2.800 min

Nur für Modell 9566PCV Nummer Drehzahl 1 4.000 min

ANMERKUNG: Wird das Werkzeug über längere Zeitspannen im Dauerbetrieb mit niedriger Drehzahl betrieben, führt das zu einer Überlastung des Motors, die eine Funktionsstörung des Werkzeugs zur Folge haben kann. ANMERKUNG: Das Drehzahl-Stellrad lässt sich nur bis 5 und zurück auf 1 drehen. Wird es gewaltsam über 5 oder 1 hinaus gedreht, kann die Drehzahleinstellfunktion unbrauchbar werden. Soft-Start-Funktion Die Soft-Start-Funktion reduziert den Anlaufstoß. Konstantdrehzahlregelung Feines Finish wird ermöglicht, weil die Drehzahl selbst unter Belastung konstant gehalten wird. Überlastschalter Wenn die Belastung des Werkzeugs das zulässige Maß überschreitet, wird die Motorleistung reduziert, um den Motor vor Überhitzung zu schützen. Sobald die Belastung auf zulässige Werte abfällt, arbeitet das Werkzeug wieder normal. MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. Montieren des Seitengri󰀨s (Handgri󰀨s) VORSICHT: Vergewissern Sie sich vor dem Betrieb stets, dass der Seitengri󰀨 einwandfrei montiert ist. Schrauben Sie den Seitengri󰀨 an der in der Abbildung gezeigten Position fest an das Werkzeug. ► Abb.4 Montieren oder Demontieren der Schutzhaube (für gekröpfte Trennschleifscheibe, Fächerscheibe, Flexscheibe, Rotordrahtbürste / Trennschleifscheibe, Diamantscheibe) WARNUNG: Wenn Sie eine gekröpfte Trennschleifscheibe, Fächerscheibe, Flexscheibe oder Rotordrahtbürste benutzen, muss die Schutzhaube so am Werkzeug angebracht wer- den, dass ihre geschlossene Seite immer zum Bediener gerichtet ist. WARNUNG: Benutzen Sie beim Arbeiten mit einer Trennschleifscheibe/Diamantscheibe nur die spezielle Schutzhaube, die für den Einsatz mit Trennscheiben ausgelegt ist. Für Werkzeug mit Schutzhaube des Sicherungsschraubentyps Montieren Sie die Schutzhaube so, dass die Vorsprünge am Schutzhaubenring auf die Nuten im Lagergehäuse ausgerichtet sind. Drehen Sie dann die Schutzhaube auf einen Winkel, bei dem der Benutzer entsprechend der Arbeit optimal geschützt wird. Ziehen Sie die Schraube fest an. Zum Demontieren der Schutzhaube ist das Montageverfahren umgekehrt anzuwenden. ► Abb.5: 1. Schutzhaube 2. Lagergehäuse

3. Schraube38 DEUTSCH

Für Werkzeug mit Schutzhaube des Spannhebeltyps Lösen Sie die Schraube, und ziehen Sie dann den Hebel in Pfeilrichtung. Montieren Sie die Schutzhaube so, dass die Vorsprünge am Schutzhaubenring auf die Nuten im Lagergehäuse ausgerichtet sind. Drehen Sie dann die Schutzhaube auf einen Winkel, bei dem der Benutzer entsprechend der Arbeit optimal geschützt wird. ► Abb.6: 1. Schutzhaube 2. Lagergehäuse

3. Schraube 4. Hebel

Ziehen Sie den Hebel in Pfeilrichtung. Sichern Sie dann die Schutzhaube durch Anziehen der Schraube. Ziehen Sie die Schraube fest an. Der Einstellwinkel der Schutzhaube kann mit dem Hebel eingestellt werden. ► Abb.7: 1. Schraube 2. Hebel Zum Demontieren der Schutzhaube ist das Montageverfahren umgekehrt anzuwenden. Aufsteckbarer Trennscheiben-Schutzhaubenaufsatz Sonderzubehör HINWEIS: Für Trennarbeiten kann ein aufsteckba- rer Trennscheiben-Schutzhaubenaufsatz mit der Schutzhaube (für Schleifscheiben) benutzt werden. In einigen Ländern nicht erhältlich. ► Abb.8 Montieren oder Demontieren einer gekröpften Trennschleifscheibe oder Fächerscheibe Sonderzubehör WARNUNG: Wenn Sie eine gekröpfte Trennschleifscheibe oder Fächerscheibe benut- zen, muss die Schutzhaube so am Werkzeug angebracht werden, dass ihre geschlossene Seite immer zum Bediener gerichtet ist. WARNUNG: Vergewissern Sie sich, dass der Montageteil des Innenansches genau in den Innendurchmesser der gekröpften Trennschleifscheibe / Fächerscheibe passt. Die Montage des Innenansches auf der falschen Seite kann zu gefährlichen Vibrationen führen. Montieren Sie den Innenansch an der Spindel. Vergewissern Sie sich, dass der gezahnte Teil des Innenansches auf dem geraden Teil am unteren Ende der Spindel sitzt. Passen Sie die gekröpfte Trennschleifscheibe / Fächerscheibe auf den Innenansch, und schrauben Sie die Sicherungsmutter auf die Spindel. ► Abb.9: 1. Sicherungsmutter 2. Gekröpfte Trennschleifscheibe 3. Innenansch

Zum Anziehen der Sicherungsmutter die Spindelarretierung drücken, um die Spindel zu blockieren; dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn anziehen. ► Abb.10: 1. Sicherungsmutterschlüssel

2. Spindelarretierung

Zum Demontieren der Schleifscheibe ist das Montageverfahren umgekehrt anzuwenden. Anbringen oder Abnehmen einer Flexscheibe Sonderzubehör WARNUNG: Benutzen Sie immer die mitge- lieferte Schutzhaube, wenn eine Flexscheibe am Werkzeug montiert ist. Die Schutzhaube reduziert die Gefahr von Personenschäden, falls die Scheibe während des Betriebs zerbricht. ► Abb.11: 1. Sicherungsmutter 2. Flexscheibe

3. Stützteller 4. Innenansch

Folgen Sie den Anweisungen für eine gekröpfte Trennschleifscheibe, aber benutzen Sie auch einen Stützteller auf der Schleifscheibe. Anbringen oder Abnehmen eines Schleifblatts Sonderzubehör ► Abb.12: 1. Schleifscheiben-Sicherungsmutter

2. Schleifblatt 3. Gummiteller

1. Montieren Sie den Gummiteller an der Spindel.

2. Setzen Sie das Schleifblatt auf den

Gummiteller, und schrauben Sie die Schleifscheiben- Sicherungsmutter auf die Spindel.

Halten Sie die Spindel mit der Spindelarretierung, und ziehen Sie die Schleifscheiben-Sicherungsmutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest. Zum Demontieren des Schleifblatts ist das Montageverfahren umgekehrt anzuwenden. HINWEIS: Verwenden Sie die in dieser Anleitung angegebenen Schleifer-Zubehörteile. Diese Teile müssen getrennt gekauft werden. Superansch Sonderzubehör Der Superansch ist ein Sonderzubehör für Modelle, die NICHT mit einer Bremsfunktion ausgestattet sind. Modelle mit dem Buchstaben F sind standardmäßig mit einem Superansch ausgestattet. Im Gegensatz zum herkömmlichen Typ wird nur 1/3 des Kraftaufwands zum Lösen der Sicherungsmutter benötigt. Anbringen und Abnehmen der Ezynut Sonderzubehör Nur für Modelle mit M14-Spindelgewinde. VORSICHT: Verwenden Sie keine Ezynut mit dem Superansch. Diese Flansche sind so dick, dass das gesamte Gewinde nicht von der Spindel gehalten werden kann. Montieren Sie Innenansch, Schleifscheibe und Ezynut so auf die Spindel, dass das Makita-Logo auf der Ezynut nach außen weist. ► Abb.13:

1. Ezynut 2. Schleifscheibe 3. Innenansch 4. Spindel

Drücken Sie fest auf die Spindelarretierung, und ziehen Sie die Ezynut an. Drehen Sie dazu die Schleifscheibe bis zum Anschlag im Uhrzeigersinn. ► Abb.14: 1. Spindelarretierung39 DEUTSCH Zum Lösen der Ezynut drehen Sie den äußeren Ring der Ezynut entgegen dem Uhrzeigersinn. HINWEIS: Die Ezynut kann von Hand gelöst werden, solange der Pfeil auf die Kerbe gerichtet ist. Anderenfalls wird zum Lösen ein Sicherungsmutterschlüssel benötigt. Führen Sie einen Stift des Schlüssels in ein Loch ein, und drehen Sie die Ezynut entgegen dem Uhrzeigersinn. ► Abb.15: 1. Pfeil 2. Kerbe ► Abb.16 Montieren einer Trennschleifscheibe / Diamantscheibe Sonderzubehör WARNUNG: Benutzen Sie beim Arbeiten mit einer Trennschleifscheibe/Diamantscheibe nur die spezielle Schutzhaube, die für den Einsatz mit Trennscheiben ausgelegt ist. WARNUNG: Benutzen Sie Trennscheiben NIEMALS für Seitenschleifen. ► Abb.17: 1. Sicherungsmutter

2. Trennschleifscheibe / Diamantscheibe

3. Innenansch 4. Schutzhaube für

Trennschleifscheibe / Diamantscheibe Befolgen Sie zur Montage die Anweisungen für gekröpfte Trennschleifscheibe. Die Montagerichtung der Sicherungsmutter und des Innenansches hängt vom Scheibentyp und der Scheibendicke ab. Siehe die nachstehenden Abbildungen. Bei Montage einer Trennschleifscheibe: ► Abb.18: 1. Sicherungsmutter

2. Trennschleifscheibe (dünner als 4 mm

(5/32″)) 3. Trennschleifscheibe (4 mm (5/32″) oder dicker) 4. Innenansch Bei Montage einer Diamantscheibe: ► Abb.19: 1. Sicherungsmutter 2. Diamantscheibe (dünner als 4 mm (5/32″))

3. Diamantscheibe (4 mm (5/32″) oder

dicker) 4. Innenansch Montieren einer Topfdrahtbürste Sonderzubehör VORSICHT: Verwenden Sie keine beschä- digte oder unausgewuchtete Bürste. Bei Verwendung einer beschädigten Bürste ist das Verletzungspotenzial durch Kontakt mit gebrochenen Bürstendrähten größer. Legen Sie das Werkzeug auf den Kopf, um leichten Zugang zur Spindel zu ermöglichen. Entfernen Sie sämtliches Zubehör von der Spindel. Schrauben Sie die Topfdrahtbürste auf die Spindel, und ziehen Sie sie mit dem mitgelieferten Schraubenschlüssel fest. ► Abb.20: 1. Topfdrahtbürste Montieren einer Rotordrahtbürste Sonderzubehör VORSICHT: Verwenden Sie keine beschädigte oder unausgewuchtete Rotordrahtbürste. Bei Verwendung einer beschädigten Rotordrahtbürste ist das Verletzungspotenzial durch Kontakt mit gebro- chenen Bürstendrähten größer. VORSICHT: Verwenden Sie Rotordrahtbürsten IMMER mit einer Schutzhaube, die groß genug für den Rotordurchmesser ist. Die Schutzhaube reduziert die Gefahr von Personenschäden, falls die Rotordrahtbürste wäh- rend des Betriebs zerbricht. Legen Sie das Werkzeug auf den Kopf, um leichten Zugang zur Spindel zu ermöglichen. Entfernen Sie sämtliches Zubehör von der Spindel. Die Rotordrahtbürste auf die Spindel schrauben und mit den Schraubenschlüsseln festziehen. ► Abb.21: 1. Rotordrahtbürste Installieren des Lochschneiders Sonderzubehör Legen Sie das Werkzeug auf den Kopf, um leichten Zugang zur Spindel zu ermöglichen. Entfernen Sie sämtliches Zubehör von der Spindel. Schrauben Sie den Lochschneider auf die Spindel, und zie- hen Sie ihn mit dem mitgelieferten Schraubenschlüssel fest. ► Abb.22: 1. Lochschneider Installieren der Staubabsaughaube für Schleifarbeiten Nur für Modell 9564PC / 9564PCV / 9565PC / 9565PCV Sonderzubehör Mit Sonderzubehör können Sie dieses Werkzeug zum Abschleifen von Betonoberächen verwenden. VORSICHT: Die Staubabsaughaube für die gekröpfte Diamantscheibe ist nur für den Einsatz beim Schleifen von Betonoberächen mit einer gekröpften Diamantscheibe vorgesehen. Benutzen Sie diese Schutzhaube nicht mit ande- rem Schneidzubehör oder für andere Zwecke. VORSICHT: Vergewissern Sie sich vor der Arbeit, dass ein Sauggerät an das Werkzeug angeschlossen und eingeschaltet ist. Legen Sie das Werkzeug auf den Kopf, und installieren Sie die Staubabsaughaube. Montieren Sie den Innenansch an der Spindel. Passen Sie die Topfdiamantscheibe auf den Innenansch, und ziehen Sie die Sicherungsmutter auf der Spindel an. ► Abb.23:

1. Sicherungsmutter 2. Topfdiamantscheibe

3. Topfdiamantscheibe mit Nabe 4. Innenansch

5. Staubabsaughaube 6. Lagergehäuse

HINWEIS: Informationen zum Montieren der Staubabsaughaube entnehmen Sie bitte der Gebrauchsanleitung der Staubabsaughaube.40 DEUTSCH Installieren der Staubabsaughaube für Trennarbeiten Nur für Modell 9564PC / 9564PCV / 9565PC / 9565PCV Sonderzubehör Mit Sonderzubehör können Sie dieses Werkzeug zum Schneiden von Steinmaterial verwenden. ► Abb.24 HINWEIS: Informationen zum Montieren der Staubabsaughaube entnehmen Sie bitte der Gebrauchsanleitung der Staubabsaughaube. Montage und Demontage des Staubschutzaufsatzes Sonderzubehör VORSICHT: Vergewissern Sie sich vor der Montage oder Demontage des Staubschutzaufsatzes stets, dass das Werkzeug ausgeschaltet und vom Stromnetz getrennt ist. Anderenfalls kann es zu einer Beschädigung des Werkzeugs oder Personenschäden kommen. Installieren Sie den Staubschutzaufsatz an jeder ange- gebenen Position. Einzelheiten hierzu nden Sie in der Gebrauchsanleitung des Staubschutzaufsatzes. ANMERKUNG: Reinigen Sie den Staubschutzaufsatz, wenn er mit Staub oder Fremdkörpern zugesetzt ist. Fortgesetzter Betrieb mit verstopftem Staubschutzaufsatz führt zu einer Beschädigung des Werkzeugs. BETRIEB WARNUNG: Das Werkzeug darf auf keinen Fall gewaltsam angedrückt werden. Das Eigengewicht des Werkzeugs übt ausreichenden Druck aus. Gewaltanwendung und übermäßiger Druck können zu einem gefährlichen Schleifscheibenbruch führen. WARNUNG: Wechseln Sie die Schleifscheibe IMMER aus, falls das Werkzeug während der Schleifarbeit fallen gelassen wurde. WARNUNG: Eine Schleif- oder Trennscheibe darf NIEMALS gegen das Werkstück geschlagen oder gestoßen werden. WARNUNG: Achten Sie besonders beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibe nicht springt oder hängen bleibt. Dies kann den Verlust der Kontrolle und Rückschläge verursachen. WARNUNG: Verwenden Sie das Werkzeug NIEMALS mit Holz- und anderen Sägeblättern. Solche Sägeblätter verursachen bei Verwendung an einer Schleifmaschine häuges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann. VORSICHT: Schalten Sie das Werkzeug niemals ein, wenn es mit dem Werkstück in Berührung ist, weil sonst Verletzungsgefahr für die Bedienungsperson besteht. VORSICHT: Tragen Sie bei der Arbeit stets eine Schutzbrille oder einen Gesichtsschutz. VORSICHT: Schalten Sie das Werkzeug nach der Arbeit stets aus, und warten Sie, bis die Schleifscheibe zum völligen Stillstand gekommen ist, bevor Sie das Werkzeug ablegen. VORSICHT: Halten Sie das Werkzeug IMMER mit einer Hand am Gehäuse und mit der anderen am Seitengri󰀨 (Handgri󰀨) fest. HINWEIS: Eine Doppelzweckscheibe kann sowohl für Schleif- als auch für Trennarbeiten verwendet werden. Nehmen Sie für Schleifarbeiten auf „Schleif- und Schmirgelbetrieb“, und für Trennarbeiten auf „Betrieb mit Trennschleifscheibe/Diamantscheibe“ Bezug. Schleif- und Schmirgelbetrieb ► Abb.25 Schalten Sie das Werkzeug ein, und setzen Sie dann die Trenn- oder Schleifscheibe an das Werkstück an. Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15° zur Werkstückoberäche. Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe nicht in Vorwärtsrichtung, weil die Schleifscheibe sonst in das Werkstück ein- schneiden kann. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Vorwärts- als auch in Rückwärtsrichtung bewegt werden. Benutzungsbeispiel: Betrieb mit Topfdiamantscheibe ► Abb.26 Halten Sie das Werkzeug waagerecht, und set- zen Sie die gesamte Topfdiamantscheibe auf die Werkstückoberäche auf.41 DEUTSCH Betrieb mit Trennschleifscheibe / Diamantscheibe Sonderzubehör WARNUNG: Vermeiden Sie „Verkanten“ der Trennscheibe oder die Ausübung übermä- ßigen Drucks. Versuchen Sie nicht, übermäßig tiefe Schnitte zu machen. Überbeanspruchung der Trennscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Trennscheibe im Schnitt sowie die Möglichkeit von Rückschlag, Scheibenbruch und Überhitzung des Motors. WARNUNG: Starten Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe. Warten Sie, bis die Trennscheibe ihre volle Drehzahl erreicht hat, bevor Sie sie vorsichtig in den Schnitt senken und das Werkzeug über die Werkstückoberäche vorschieben. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zurückschlagen. WARNUNG: Ändern Sie während der Schneidarbeiten niemals den Winkel der Trennscheibe. Die Ausübung von Seitendruck auf die Trennscheibe (wie beim Schleifen) verursacht Reißen und Brechen der Trennscheibe, was schwere Personenschäden zur Folge haben kann. WARNUNG: Eine Diamantscheibe muss senk- recht zum Werkstückmaterial angesetzt werden. Benutzungsbeispiel: Betrieb mit Trennschleifscheibe ► Abb.27 Benutzungsbeispiel: Betrieb mit Diamantscheibe ► Abb.28 Betrieb mit Topfdrahtbürste Sonderzubehör VORSICHT: Überprüfen Sie den Betrieb der Bürste, indem Sie das Werkzeug bei Nulllast lau- fen lassen und sicherstellen, dass sich niemand vor der Bürste oder in ihrer Linie bendet. ANMERKUNG: Vermeiden Sie übermäßige Druckausübung, die Verbiegung der Drähte bei Benutzung der Topfdrahtbürste verursacht. Dies kann zu vorzeitigem Brechen führen. Benutzungsbeispiel: Betrieb mit Topfdrahtbürste ► Abb.29 Betrieb mit Rotordrahtbürste Sonderzubehör VORSICHT: Überprüfen Sie den Betrieb der Rotordrahtbürste, indem Sie das Werkzeug bei Nulllast laufen lassen und sicherstellen, dass sich niemand vor der Rotordrahtbürste oder in ihrer Linie bendet. ANMERKUNG: Vermeiden Sie übermäßige Druckausübung, die Verbiegung der Drähte bei Benutzung der Rotordrahtbürste verursacht. Dies kann zu vorzeitigem Brechen führen. Benutzungsbeispiel: Betrieb mit Rotordrahtbürste ► Abb.30 Betrieb mit Lochschneider Sonderzubehör VORSICHT: Überprüfen Sie den Betrieb des Lochschneiders, indem Sie das Werkzeug ohne Last laufen lassen und sich dabei vergewissern, dass sich niemand vor dem Lochschneider bendet. ANMERKUNG: Kippen Sie das Werkzeug wäh- rend des Betriebs nicht. Dies kann zu vorzeitigem Brechen führen. Benutzungsbeispiel: Betrieb mit Lochschneider ► Abb.31 WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Überprüfungen oder Wartungsarbeiten des Werkzeugs stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts aufrechtzuerhalten, sollten Reparaturen, Überprüfung und Austausch der Kohlebürsten und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden. Reinigung der Ventilationsö󰀨nungen Halten Sie das Werkzeug und seine Ventilationsö󰀨nungen stets sauber. Reinigen Sie die Ventilationsö󰀨nungen des Werkzeugs regelmäßig oder im Anfangsstadium einer Verstopfung. ► Abb.32: 1. Auslassö󰀨nung 2. Einlassö󰀨nung42 DEUTSCH

KOMBINATION VON ANWENDUNGEN UND ZUBEHÖR

Sonderzubehör VORSICHT: Die Verwendung des Werkzeugs mit falschen Schutzvorrichtungen kann folgende Risiken verursachen.

• Bei Verwendung einer Trennscheiben-Schutzhaube für Flächenschleifen kann die Schutzhaube das Werkstück beeinträchtigen und eine schlechte Kontrolle verursachen.

• Bei Verwendung einer Schleifscheiben-Schutzhaube für Trennarbeiten mit gebundenen Schleifscheiben und Diamantscheiben besteht ein erhöhtes Risiko der Exposition gegenüber rotierenden Schleifscheiben, emittierten Funken und Partikeln sowie der Exposition gegenüber Scheibensplittern im Falle eines Scheibenbruchs.

• Bei Verwendung einer Trennscheiben- oder Schleifscheiben-Schutzhaube für Flächenarbeiten mit Topfdiamantscheiben kann die Schutzhaube das Werkstück beeinträchtigen und eine schlechte Kontrolle verursachen.

• Bei Verwendung einer Trennscheiben- oder Schleifscheiben-Schutzhaube mit einer radförmigen Drahtbürste, deren Dicke die in „TECHNISCHE DATEN“ angegebene maximale Dicke überschreitet, können sich die Drähte an der Schutzhaube verfangen, was zu Drahtbrüchen führen kann.

• Die Verwendung von Staubabsaughauben für Trenn- und Flächenarbeiten in Beton oder Mauerwerk verringert das Risiko einer Staubbelastung.

• Benutzen Sie bei Verwendung von angeanschten Doppelzweckscheiben (kombinierte Schleif- und Trennschleifscheiben) nur eine Trennscheiben-Schutzhaube.

- Anwendung 115-mm-Modell 125-mm-Modell 150-mm-Modell

2 - Schutzhaube (für Schleifscheibe)

3 - Innenansch/Superansch *1

4 Schleifen/Schmirgeln Gekröpfte Trennschleifscheibe / Fächerscheibe

5 - Sicherungsmutter

8 Schleifen Flexscheibe -

11 - Schleifscheiben-Sicherungsmutter

12 Drahtbürsten Rotordrahtbürste43 DEUTSCH - Anwendung 115-mm-Modell 125-mm-Modell 150-mm-Modell 13 Drahtbürsten Topfdrahtbürste 14 Lochschneiden Lochschneider

15 - Schutzhaube (für Trennscheibe)

16 Trennen Trennschleifscheibe / Diamantscheibe 17 Schleifen/Trennen Doppelzweckscheibe -

18 - Aufsteckbarer Trennscheiben-Schutzhaubenaufsatz *3

19 - Staubabsaughaube für Trennarbeiten *4 -

20 Trennen Diamantscheibe -

21 - Staubabsaughaube für Schleifarbeiten *5 -

22 Schleifen Topfdiamantscheibe *5 - - - Sicherungsmutterschlüssel - - Staubfänger HINWEIS: *1 Verwenden Sie Superansch und Ezynut nicht zusammen. HINWEIS: *2 Nur für Werkzeuge mit M14-Spindelgewinde. HINWEIS: *3 Der aufsteckbare Trennscheiben-Schutzhaubenaufsatz ist in einigen Ländern nicht erhältlich. Weitere Einzelheiten hierzu nden Sie in der Gebrauchsanleitung des aufsteckbaren Trennscheiben-Schutzhaubenaufsatzes. HINWEIS: *4 Nur für Modell 9564PC / 9564PCV / 9565PC / 9565PCV Weitere Einzelheiten dazu nden Sie in der jeweiligen Gebrauchsanweisung der Schutzeinrichtung. HINWEIS: *5 Nur für Modell 9564PC / 9564PCV / 9565PC / 9565PCV Weitere Einzelheiten dazu nden Sie in der jeweiligen Gebrauchsanweisung der Schutzeinrichtung. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.
