BEDIENUNGSANLEITUNG GA4030R MAKITA

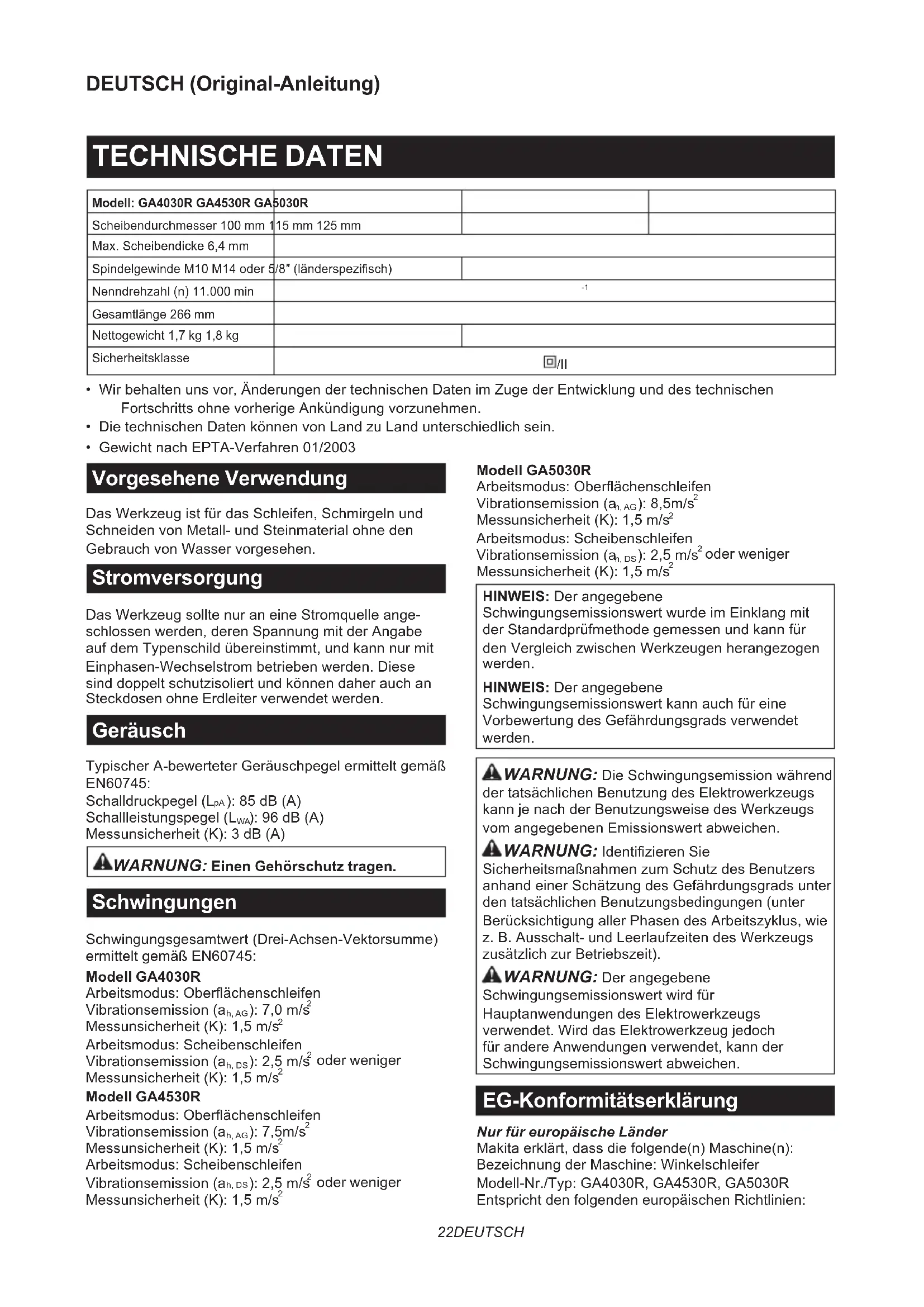

Winkelschleifer BETRIEBSANLEITUNG 22

Gesamtlänge 266 mm Nettogewicht 1,7 kg 1,8 kg Sicherheitsklasse /II

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• Gewicht nach EPTA-Verfahren 01/2003 Vorgesehene Verwendung Das Werkzeug ist für das Schleifen, Schmirgeln und Schneiden von Metall- und Steinmaterial ohne den Gebrauch von Wasser vorgesehen. Stromversorgung Das Werkzeug sollte nur an eine Stromquelle ange- schlossen werden, deren Spannung mit der Angabe auf dem Typenschild übereinstimmt, und kann nur mit Einphasen-Wechselstrom betrieben werden. Diese sind doppelt schutzisoliert und können daher auch an Steckdosen ohne Erdleiter verwendet werden. Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745: Schalldruckpegel (L

): 85 dB (A) Schallleistungspegel (L

): 96 dB (A) Messunsicherheit (K): 3 dB (A) WARNUNG: Einen Gehörschutz tragen. Schwingungen Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745: Modell GA4030R Arbeitsmodus: Oberächenschleifen Vibrationsemission (a h, AG ): 7,0 m/s

Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

Modell GA4530R Arbeitsmodus: Oberächenschleifen Vibrationsemission (a h, AG ): 7,5m/s

Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

Modell GA5030R Arbeitsmodus: Oberächenschleifen Vibrationsemission (a h, AG ): 8,5m/s

Messunsicherheit (K): 1,5 m/s

oder weniger Messunsicherheit (K): 1,5 m/s

HINWEIS: Der angegebene Schwingungsemissionswert wurde im Einklang mit der Standardprüfmethode gemessen und kann für den Vergleich zwischen Werkzeugen herangezogen werden. HINWEIS: Der angegebene Schwingungsemissionswert kann auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Schwingungsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs vom angegebenen Emissionswert abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). WARNUNG: Der angegebene Schwingungsemissionswert wird für Hauptanwendungen des Elektrowerkzeugs verwendet. Wird das Elektrowerkzeug jedoch für andere Anwendungen verwendet, kann der Schwingungsemissionswert abweichen. EG-Konformitätserklärung Nur für europäische Länder Makita erklärt, dass die folgende(n) Maschine(n): Bezeichnung der Maschine: Winkelschleifer Modell-Nr./Typ: GA4030R, GA4530R, GA5030R Entspricht den folgenden europäischen Richtlinien:23 DEUTSCH 2006/42/EG Sie werden gemäß den folgenden Standards oder stan- dardisierten Dokumenten hergestellt: EN60745 Die technische Akte in Übereinstimmung mit 2006/42/ EG ist erhältlich von: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien

Yasushi Fukaya Direktor Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG: Lesen Sie alle Sicherheitswarnungen und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug. Sicherheitswarnungen für Schleifmaschine Allgemeine Sicherheitswarnungen für Schleif-, Schmirgel-, Drahtbürsten- oder Trennschleifbetrieb:

Dieses Elektrowerkzeug ist für Schleifen, Schmirgeln, Drahtbürsten oder Trennschleifen vorgesehen. Lesen Sie alle mit diesem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

2. Arbeiten, wie Polieren, sind mit diesem

Elektrowerkzeug nicht zu empfehlen. Benutzungsweisen, für die das Elektrowerkzeug nicht ausgelegt ist, können Gefahren erzeugen und Personenschäden verursachen.

Verwenden Sie kein Zubehör, das nicht speziell vom Werkzeughersteller vorgesehen ist und emp

fohlen wird. Die bloße Tatsache, dass ein Zubehörteil an Ihrem Elektrowerkzeug angebracht werden kann, gewährleistet noch keinen sicheren Betrieb.

4. Die Nenndrehzahl des Zubehörteils muss min-

destens der am Elektrowerkzeug angegebenen Maximaldrehzahl entsprechen. Zubehörteile, die schneller als ihre Nenndrehzahl rotieren, können bersten und auseinander iegen.

Außendurchmesser und Dicke des Zubehörteils müssen innerhalb der Kapazitätsgrenzen Ihres Elektrowerkzeugs liegen. Zubehörteile der falschen Größe können nicht angemessen geschützt oder kontrolliert werden.

6. Die Gewindehalterung von Zubehörteilen

muss genau dem Spindelgewinde der Schleifmaschine entsprechen. Bei Zubehörteilen, die durch Flansche montiert werden, muss die Spindelbohrung dem Positionierdurchmesser des Flansches ange- passt sein. Zubehörteile, die nicht genau auf den Montageansch des Elektrowerkzeugs passen, laufen unrund, vibrieren übermäßig und können einen Verlust der Kontrolle verursachen.

7. Verwenden Sie keine beschädigten

Zubehörteile. Überprüfen Sie die Zubehörteile vor jedem Gebrauch: z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Brüche oder übermäßigen Verschleiß, Drahtbürsten auf lose oder ris- sige Drähte. Falls das Elektrowerkzeug oder das Zubehörteil herunterfällt, überprüfen Sie es auf Beschädigung, oder montieren Sie ein unbeschädigtes Zubehörteil. Achten Sie nach der Überprüfung und Installation eines Zubehörteils darauf, dass Sie selbst und Umstehende nicht in der Rotationsebene des Zubehörteils stehen, und lassen Sie das Elektrowerkzeug eine Minute lang mit maxima- ler Leerlaufdrehzahl laufen. Ein beschädigtes Zubehörteil bricht normalerweise während dieses Probelaufs auseinander.

Tragen Sie Schutzausrüstung. Benutzen Sie je nach der Arbeit einen Gesichtsschutz bzw. eine Sicherheits- oder Schutzbrille. Tragen Sie bei Bedarf eine Staubmaske, Ohrenschützer, Handschuhe und eine Arbeitsschürze, die in der Lage ist, kleine Schleifpartikel oder Werkstücksplitter abzuweh

ren. Der Augenschutz muss in der Lage sein, den bei verschiedenen Arbeiten anfallenden Flugstaub abzu- wehren. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, durch die Arbeit erzeugte Partikel herauszultern. Lang anhaltende Lärmbelastung kann zu Gehörschäden führen.

9. Halten Sie Umstehende in sicherem

Abstand vom Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönli- che Schutzausrüstung tragen. Bruchstücke des Werkstücks oder eines beschädigten Zubehörteils können weggeschleudert wer- den und Verletzungen über den unmittelbaren Arbeitsbereich hinaus verursachen.

Halten Sie das Elektrowerkzeug nur an den isolier- ten Griffächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Schneidzubehör verborgene Kabel oder das eigene Kabel kontaktiert. Bei Kontakt mit einem Strom führenden Kabel können die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektri- schen Schlag erleiden kann.

11. Halten Sie das Kabel vom rotierenden

Zubehörteil fern. Falls Sie die Kontrolle verlie- ren, kann das Kabel durchgetrennt oder erfasst werden, so dass Ihre Hand oder Ihr Arm in das rotierende Zubehörteil hineingezogen wird.

Legen Sie das Elektrowerkzeug erst ab, nachdem das Zubehörteil zum vollständigen Stillstand gekommen ist. Anderenfalls kann das rotierende Zubehörteil die Oberäche erfassen und das24 DEUTSCH Elektrowerkzeug aus Ihren Händen reißen.

13. Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es an Ihrer Seite tragen. Das rotierende Zubehörteil könnte sonst bei versehent- lichem Kontakt Ihre Kleidung erfassen und auf Ihren Körper zu gezogen werden.

14. Reinigen Sie die Ventilationsöffnungen des

Elektrowerkzeugs regelmäßig. Der Lüfter des Motors saugt Staub in das Gehäuse an, und starke Ablagerungen von Metallstaub können elektrische Gefahren verursachen.

15. Betreiben Sie das Elektrowerkzeug nicht in

der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden.

16. Verwenden Sie keine Zubehörteile, die

Kühlüssigkeiten erfordern. Die Verwendung von Wasser oder anderen Kühlüssigkeiten kann zu einem Stromschlag führen. Warnungen vor Rückschlag und damit zusammen- hängenden Gefahren Ein Rückschlag ist eine plötzliche Reaktion auf Klemmen oder Hängenbleiben der Schleifscheibe, des Schleiftellers, der Drahtbürste oder eines anderen Zubehörteils. Klemmen oder Hängenbleiben verursacht sofortiges Stocken des rotierenden Zubehörteils, was wiederum dazu führt, dass das außer Kontrolle gera- tene Elektrowerkzeug am Stockpunkt in die entgegen- gesetzte Drehrichtung des Zubehörs geschleudert wird. Wenn beispielsweise eine Schleifscheibe vom Werkstück erfasst oder eingeklemmt wird, kann sich die in den Klemmpunkt eindringende Schleifscheibenkante in die Materialoberäche bohren, so dass sie heraus- springt oder zurückschlägt. Je nach der Drehrichtung der Schleifscheibe am Klemmpunkt kann die Schleifscheibe auf die Bedienungsperson zu oder von ihr weg springen. Schleifscheiben können unter solchen Bedingungen auch brechen. Rückschlag ist das Resultat falscher Handhabung des Elektrowerkzeugs und/oder falscher Arbeitsverfahren oder -bedingungen und kann durch Anwendung der nachstehenden Vorsichtsmaßnahmen vermieden werden.

1. Halten Sie das Elektrowerkzeug mit festem

Griff, und positionieren Sie Ihren Körper und Arm so, dass Sie die Rückschlagkräfte auffangen können. Benutzen Sie stets den Zusatzgriff, wenn vorhanden, um maxi- male Kontrolle über Rückschlag oder Drehbewegungen während des Anlaufs zu haben. Drehbewegungen oder Rückschlagkräfte können kontrolliert werden, wenn entsprechende Vorkehrungen getroffen werden.

2. Legen Sie Ihre Hand niemals in die Nähe des

rotierenden Zubehörteils. Bei einem Rückschlag könnte das Zubehörteil Ihre Hand verletzen.

3. Stellen Sie sich nicht in den Bereich, in

den das Elektrowerkzeug bei Auftreten eines Rückschlags geschleudert wird. Der Rückschlag schleudert das Werkzeug am Stockpunkt in die entgegengesetzte Drehrichtung der Schleifscheibe.

4. Lassen Sie beim Bearbeiten von Ecken und

scharfen Kanten usw. besondere Vorsicht wal- ten. Achten Sie darauf, dass das Zubehörteil nicht springt oder hängen bleibt. Ecken, scharfe Kanten oder Anstoßen führen leicht zu Hängenbleiben des rotierenden Zubehörteils und verursachen Verlust der Kontrolle oder Rückschlag.

5. Montieren Sie keine Sägeketten, Holzfräsen

oder gezahnte Sägeblätter. Solche Zubehörteile verursachen häuge Rückschläge und Verlust der Kontrolle. Sicherheitswarnungen speziell für Schleif- und Trennschleifbetrieb:

1. Verwenden Sie nur Schleifscheiben, die für Ihr

Elektrowerkzeug empfohlen werden, und die für die ausgewählte Schleifscheibe vorgese- hene Schutzhaube. Schleifscheiben, die nicht für das Elektrowerkzeug geeignet sind, können nicht angemessen abgeschirmt werden und sind unsicher.

2. Die Schleifäche von gekröpften

Trennschleifscheiben muss unterhalb der Ebene der Schutzlippe montiert werden. Eine falsch montierte Schleifscheibe, die über die Ebene der Schutzlippe hinausragt, kann nicht angemessen geschützt werden.

3. Die Schutzhaube muss sicher am

Elektrowerkzeug befestigt und für maxi- male Sicherheit positioniert werden, um den auf die Bedienungsperson gerichteten Schleifscheibenbetrag minimal zu halten. Die Schutzhaube schützt den Bediener vor Schleifscheiben-Bruchstücken, versehentlichem Kontakt mit der Schleifscheibe und Funken, wel- che die Kleidung in Brand setzen könnten.

4. Schleifscheiben dürfen nur für empfoh-

lene Anwendungen eingesetzt werden. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennschleifscheiben sind für Peripherieschleifen vorgesehen. Falls seitliche Kräfte auf diese Scheiben einwirken, können sie zerbrechen.

5. Verwenden Sie stets unbeschädigte

Scheibenansche der korrekten Größe und Form für die ausgewählte Schleifscheibe. Korrekte Scheibenansche stützen die Schleifscheibe und reduzieren somit die Möglichkeit eines Scheibenbruchs. Flansche für Trennscheiben können sich von solchen für Schleifscheiben unterscheiden.

6. Verwenden Sie keine abgenutz-

ten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge eignen sich nicht für die höhere Drehzahl eines kleineren Werkzeugs und können bersten. Zusätzliche Sicherheitswarnungen speziell für Trennschleifbetrieb:

1. Vermeiden Sie „Verkanten“ der Trennscheibe

oder die Ausübung übermäßigen Drucks. Versuchen Sie nicht, übermäßig tiefe Schnitte zu machen. Überbeanspruchung der Schleifscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Schleifscheibe im Schnitt sowie die Möglichkeit von Rückschlag oder Scheibenbruch.

2. Stellen Sie sich nicht so, dass sich Ihr

Körper in einer Linie mit der rotierenden Schleifscheibe oder hinter dieser bendet.25 DEUTSCH Wenn sich die Schleifscheibe am Arbeitspunkt von Ihrem Körper weg bewegt, kann ein möglicher Rückschlag die rotierende Schleifscheibe und das Elektrowerkzeug direkt auf Sie zu schleudern.

3. Falls die Trennscheibe klemmt oder der Schnitt

aus irgendeinem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos im Werkstück, bis die Trennscheibe zum völligen Stillstand kommt. Versuchen Sie auf keinen Fall, die rotierende Trennscheibe aus dem Schnitt zu entfernen, weil sonst ein Rückschlag auftreten kann. Nehmen Sie eine Überprüfung vor, und treffen Sie Abhilfemaßnahmen, um die Ursache von Trennscheiben-Klemmen zu beseitigen.

4. Setzen Sie den Schnittbetrieb nicht mit im

Werkstück sitzender Trennscheibe fort. Führen Sie die Trennscheibe vorsichtig in den Schnitt ein, nachdem sie die volle Drehzahl erreicht hat. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klemmen, hochsteigen oder zurückschlagen.

5. Stützen Sie Platten oder andere übergroße

Werkstücke ab, um die Gefahr von Klemmen oder Rückschlag der Trennscheibe zu mini- mieren. Große Werkstücke neigen dazu, unter ihrem Eigengewicht durchzuhängen. Die Stützen müssen beidseitig der Trennscheibe nahe der Schnittlinie und in der Nähe der Werkstückkante unter das Werkstück platziert werden.

6. Lassen Sie besondere Vorsicht walten, wenn

Sie einen „Taschenschnitt“ in bestehende Wände oder andere Blindächen durchführen. Die vorstehende Trennscheibe kann Gas- oder Wasserleitungen, Stromkabel oder Objekte durch- schneiden, die Rückschlag verursachen können. Sicherheitswarnungen speziell für Schmirgelbetrieb:

1. Verwenden Sie keine übergroßen

Schleifpapierscheiben. Befolgen Sie die Herstellerempfehlungen bei der Wahl des Schleifpapiers. Größeres Schleifpapier, das über den Schleifteller hinausragt, stellt eine Gefahr für Schnittwunden dar und kann Hängenbleiben oder Zerreißen der Schleifscheibe oder Rückschlag verursachen. Sicherheitswarnungen speziell für Drahtbürstenbetrieb:

1. Beachten Sie, dass Drahtborsten auch bei

normalem Betrieb von der Drahtbürste heraus- geschleudert werden. Überbeanspruchen Sie die Drähte nicht durch Ausübung übermäßigen Drucks auf die Drahtbürste. Die Drahtborsten können ohne weiteres leichte Kleidung und/oder Haut durchdringen.

2. Wenn der Einsatz einer Schutzhaube für

Drahtbürsten empfohlen wird, achten Sie darauf, dass die Drahtscheibe oder die Drahtbürste nicht mit der Schutzhaube in Berührung kommt. Der Durchmesser der Drahtscheibe oder Drahtbürste kann sich aufgrund der Arbeitslast und der Fliehkräfte vergrößern. Zusätzliche Sicherheitswarnungen:

1. Verwenden Sie nur glasfaserverstärkte

Scheiben als gekröpfte Trennschleifscheiben.

2. Verwenden Sie NIEMALS Stein-

Topfschleifscheiben mit dieser Schleifmaschine. Diese Schleifmaschine ist nicht für derartige Schleifscheiben ausgelegt, und der Gebrauch eines solchen Produkts kann zu schwe- ren Personenschäden führen.

3. Achten Sie sorgfältig darauf, dass Spindel,

Flansch (insbesondere die Ansatzäche) und Sicherungsmutter nicht beschädigt werden. Eine Beschädigung dieser Teile kann zu einem Scheibenbruch führen.

4. Vergewissern Sie sich vor dem Einschalten

des Werkzeugs, dass die Schleifscheibe nicht das Werkstück berührt.

5. Lassen Sie das Werkzeug vor der eigentli-

chen Bearbeitung eines Werkstücks eine Weile laufen. Achten Sie auf Vibrationen oder Taumelbewegungen, die Anzeichen für schlechte Montage oder eine schlecht ausge- wuchtete Schleifscheibe sein können.

6. Verwenden Sie nur die vorgeschriebene Fläche

der Schleifscheibe für Schleifarbeiten.

7. Lassen Sie das Werkzeug nicht unbeaufsich-

tigt laufen. Benutzen Sie das Werkzeug nur im handgeführten Einsatz.

8. Vermeiden Sie eine Berührung des

Werkstücks unmittelbar nach der Bearbeitung, weil es dann noch sehr heiß ist und Hautverbrennungen verursachen kann.

9. Befolgen Sie die Anweisungen des Herstellers

für korrekte Montage und Verwendung von Schleifscheiben. Behandeln und lagern Sie Schleifscheiben mit Sorgfalt.

10. Verwenden Sie keine getrennten

Reduzierbuchsen oder Adapter zur Anpassung von Schleifscheiben mit großem Lochdurchmesser.

11. Verwenden Sie nur die für dieses Werkzeug

vorgeschriebenen Flansche.

12. Wenn eine Trennscheibe mit Gewindebohrung

am Werkzeug montiert werden soll, achten Sie darauf, dass ihr Gewinde tief genug für die Spindellänge ist.

13. Vergewissern Sie sich, dass das Werkstück

sicher abgestützt ist.

14. Beachten Sie, dass sich die Schleifscheibe

nach dem Ausschalten des Werkzeugs noch weiterdreht.

15. Falls der Arbeitsplatz sehr heiß, feucht oder

durch leitfähigen Staub stark verschmutzt ist, verwenden Sie einen Kurzschlussschalter (30 mA) zum Schutz des Bedieners.

16. Verwenden Sie dieses Werkzeug nicht zur

Bearbeitung von asbesthaltigen Materialien.

17. Verwenden Sie bei Arbeiten mit der

Trennscheibe immer eine gesetzlich vorge- schriebene Staubabsaughaube.

18. Schneidscheiben dürfen keinem seitlichen

Druck ausgesetzt werden.

19. Verwenden Sie keine Arbeitshandschuhe

aus Stoff während der Arbeit. Fasern von26 DEUTSCH Stoffhandschuhen können in das Werkzeug gelan- gen, was zu einer Beschädigung des Werkzeugs führen kann. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Personenschäden verursachen. FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung des Werkzeugs stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. Spindelarretierung Drücken Sie die Spindelarretierung, um die Spindel zum Montieren oder Demontieren von Zubehör zu blockieren. ► Abb.1: 1. Spindelarretierung ANMERKUNG: Betätigen Sie die Spindelarretierung niemals bei rotierender Spindel. Das Werkzeug kann sonst beschädigt werden. Schalterfunktion VORSICHT: Vergewissern Sie sich vor dem Anschließen des Werkzeugs stets, dass der Schiebeschalter ordnungsgemäß funktioniert und beim Drücken der Rückseite in die AUS-Stellung zurückkehrt. VORSICHT: Der Schalter kann zur Arbeitserleichterung bei längerem Einsatz in der EIN-Stellung verriegelt werden. Lassen Sie Vorsicht walten, wenn Sie den Schalter in der EIN- Stellung verriegeln, und halten Sie das Werkzeug mit festem Griff. Zum Einschalten des Werkzeugs schieben Sie den Schalter auf die Position „I“ (EIN), indem Sie die Rückseite des Schiebeschalters drücken. Für Dauerbetrieb rasten Sie den Schalter durch Drücken seiner Vorderseite ein. Zum Ausschalten des Werkzeugs die Rückseite des Schiebeschalters drücken, und dann den Schalter auf die Stellung „O“ (AUS) schieben. ► Abb.2: 1. Schiebeschalter Schutz vor ungewolltem Neustart Das Werkzeug läuft bei gesperrtem Schalter nicht an, selbst wenn der Netzstecker eingesteckt ist. Um den Schutz vor ungewolltem Neustart aufzuheben, stellen Sie den Schiebeschalter wieder auf die Position „O“ (AUS). HINWEIS: Warten Sie länger als eine Sekunde, bevor Sie das Werkzeug wieder in Betrieb nehmen, wenn der Schutz vor ungewolltem Neustart aktiviert wird. HINWEIS: Wenn das Werkzeug überlastet wird und seine Temperatur ein bestimmtes Niveau erreicht, kann es automatisch stehenbleiben. Lassen Sie das Werkzeug in dieser Situation abkühlen, bevor Sie es wieder einschalten. Soft-Start-Funktion Die Soft-Start-Funktion reduziert den Anlaufstoß. MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. Montieren des Seitengriffs (Handgriffs) VORSICHT: Vergewissern Sie sich vor dem Betrieb stets, dass der Seitengriff einwandfrei montiert ist. Schrauben Sie den Seitengriff an der in der Abbildung gezeigten Position fest an das Werkzeug. ►Abb.327 DEUTSCH Montieren oder Demontieren der Schutzhaube (für gekröpfte Trennschleifscheibe, Fächerscheibe, Flexscheibe, Rotordrahtbürste / Trennschleifscheibe, Diamantscheibe) WARNUNG: Wenn Sie eine gekröpfte Trennschleifscheibe, Fächerscheibe, Flexscheibe oder Rotordrahtbürste benutzen, muss die Schutzhaube so am Werkzeug angebracht wer- den, dass ihre geschlossene Seite immer zum Bediener gerichtet ist. WARNUNG: Benutzen Sie beim Arbeiten mit einer Trennschleifscheibe/Diamantscheibe nur die spezielle Schutzhaube, die für den Einsatz mit Trennscheiben ausgelegt ist. (In manchen europäischen Ländern kann bei Verwendung einer Diamantscheibe die gewöhnliche Schutzhaube benutzt werden. Befolgen Sie die Vorschriften in Ihrem Land.) Für Werkzeug mit Schutzhaube des Sicherungsschraubentyps Montieren Sie die Schutzhaube so, dass die Vorsprünge am Schutzhaubenring auf die Nuten im Lagergehäuse ausgerichtet sind. Drehen Sie dann die Schutzhaube auf einen Winkel, bei dem der Benutzer entsprechend der Arbeit optimal geschützt wird. Ziehen Sie die Schraube fest an. Zum Demontieren der Schutzhaube ist das Montageverfahren umgekehrt anzuwenden. ► Abb.4: 1. Schutzhaube 2. Lagergehäuse

Für Werkzeug mit Schutzhaube des Spannhebeltyps Lösen Sie die Schraube, und ziehen Sie dann den Hebel in Pfeilrichtung. Montieren Sie die Schutzhaube so, dass die Vorsprünge am Schutzhaubenring auf die Nuten im Lagergehäuse ausgerichtet sind. Drehen Sie dann die Schutzhaube auf einen Winkel, bei dem der Benutzer entsprechend der Arbeit optimal geschützt wird. ► Abb.5: 1. Schutzhaube 2. Lagergehäuse

3. Schraube 4. Hebel

Ziehen Sie den Hebel in Pfeilrichtung. Sichern Sie dann die Schutzhaube durch Anziehen der Schraube. Ziehen Sie die Schraube fest an. Der Einstellwinkel der Schutzhaube kann mit dem Hebel eingestellt werden. ► Abb.6: 1. Schraube 2. Hebel Zum Demontieren der Schutzhaube ist das Montageverfahren umgekehrt anzuwenden. Montieren oder Demontieren einer gekröpften Trennschleifscheibe oder Fächerscheibe Sonderzubehör WARNUNG: Wenn Sie eine gekröpfte Trennschleifscheibe oder Fächerscheibe benut- zen, muss die Schutzhaube so am Werkzeug angebracht werden, dass ihre geschlossene Seite immer zum Bediener gerichtet ist. VORSICHT: Vergewissern Sie sich, dass der Montageteil des Innenansches genau in den Innendurchmesser der gekröpften Trennschleifscheibe / Fächerscheibe passt. Die Montage des Innenansches auf der falschen Seite kann zu gefährlichen Vibrationen führen. Montieren Sie den Innenansch an der Spindel. Vergewissern Sie sich, dass der gezahnte Teil des Innenansches auf dem geraden Teil am unteren Ende der Spindel sitzt. Passen Sie die gekröpfte Trennschleifscheibe / Fächerscheibe auf den Innenansch, und schrauben Sie die Sicherungsmutter auf die Spindel. ► Abb.7: 1. Sicherungsmutter 2. Gekröpfte Trennschleifscheibe 3. Innenansch

Zum Anziehen der Sicherungsmutter die Spindelarretierung drücken, um die Spindel zu blockieren; dann die Mutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn anziehen. ► Abb.8: 1. Sicherungsmutterschlüssel

2. Spindelarretierung

Zum Demontieren der Schleifscheibe ist das Montageverfahren umgekehrt anzuwenden. Superansch Sonderzubehör Nur für Modelle mit M14-Spindelgewinde. Modelle mit dem Buchstaben F sind standardmäßig mit einem Superansch ausgestattet. Im Gegensatz zum herkömmlichen Typ wird nur 1/3 des Kraftaufwands zum Lösen der Sicherungsmutter benötigt. Anbringen oder Abnehmen einer Flexscheibe Sonderzubehör WARNUNG: Benutzen Sie immer die mitge- lieferte Schutzhaube, wenn eine Flexscheibe am Werkzeug montiert ist. Die Schutzhaube reduziert die Gefahr von Personenschäden, falls die Scheibe während des Betriebs zerbricht. ► Abb.9: 1. Sicherungsmutter 2. Flexscheibe

3. Stützteller 4. Innenansch

Folgen Sie den Anweisungen für eine gekröpfte Trennschleifscheibe, aber benutzen Sie auch eine Stützteller auf der Schleifscheibe. Die Montagereihenfolge ist auf der Zubehörseite in dieser Anleitung ersichtlich.28 DEUTSCH Anbringen oder Abnehmen eines Schleifblatts Sonderzubehör ► Abb.10: 1. Schleifscheiben-Sicherungsmutter

2. Schleifblatt 3. Gummiteller

1. Montieren Sie den Gummiteller an der Spindel.

2. Setzen Sie das Schleifblatt auf den

Gummiteller, und schrauben Sie die Schleifscheiben- Sicherungsmutter auf die Spindel.

Halten Sie die Spindel mit der Spindelarretierung, und ziehen Sie die Schleifscheiben-Sicherungsmutter mit dem Sicherungsmutterschlüssel im Uhrzeigersinn fest. Zum Demontieren des Schleifblatts ist das Montageverfahren umgekehrt anzuwenden. HINWEIS: Verwenden Sie die in dieser Anleitung angegebenen Schleifer-Zubehörteile. Diese Teile müssen getrennt gekauft werden. BETRIEB WARNUNG: Das Werkzeug darf auf keinen Fall gewaltsam angedrückt werden. Das Eigengewicht des Werkzeugs übt ausreichenden Druck aus. Gewaltanwendung und übermäßiger Druck können zu einem gefährlichen Schleifscheibenbruch führen. WARNUNG: Wechseln Sie die Schleifscheibe IMMER aus, falls das Werkzeug während der Schleifarbeit fallen gelassen wurde. WARNUNG: Eine Schleif- oder Trennscheibe darf NIEMALS gegen das Werkstück geschlagen oder gestoßen werden. WARNUNG: Achten Sie besonders beim Bearbeiten von Ecken, scharfen Kanten usw. darauf, dass die Schleifscheibe nicht springt oder hängen bleibt. Dies kann den Verlust der Kontrolle und Rückschläge verursachen. WARNUNG: Verwenden Sie das Werkzeug NIEMALS mit Holz- und anderen Sägeblättern. Solche Sägeblätter verursachen bei Verwendung an einer Schleifmaschine häuges Rückschlagen und Verlust der Kontrolle, was zu Verletzungen führen kann. VORSICHT: Schalten Sie das Werkzeug niemals ein, wenn es mit dem Werkstück in Berührung ist, weil sonst Verletzungsgefahr für die Bedienungsperson besteht. VORSICHT: Tragen Sie bei der Arbeit stets eine Schutzbrille oder einen Gesichtsschutz. VORSICHT: Schalten Sie das Werkzeug nach der Arbeit stets aus, und warten Sie, bis die Schleifscheibe zum völligen Stillstand gekommen ist, bevor Sie das Werkzeug ablegen. VORSICHT: Halten Sie das Werkzeug IMMER fest mit einer Hand am Gehäuse und mit der ande- ren am Seitengriff. Schleif- und Schmirgelbetrieb ►Abb.11 Schalten Sie das Werkzeug ein, und setzen Sie dann die Trenn- oder Schleifscheibe an das Werkstück an. Halten Sie die Trenn- oder Schleifscheibe im Allgemeinen in einem Winkel von etwa 15° zur Werkstückoberäche. Bewegen Sie die Schleifmaschine beim Einschleifen einer neuen Schleifscheibe nicht in Vorwärtsrichtung, weil die Schleifscheibe sonst in das Werkstück ein- schneiden kann. Sobald die Schleifscheibenkante durch Gebrauch abgerundet ist, kann die Schleifscheibe sowohl in Vorwärts- als auch in Rückwärtsrichtung bewegt werden. Betrieb mit Trennschleifscheibe / Diamantscheibe Sonderzubehör WARNUNG: Benutzen Sie beim Arbeiten mit einer Trennschleifscheibe/Diamantscheibe nur die spezielle Schutzhaube, die für den Einsatz mit Trennscheiben ausgelegt ist. (In manchen europäischen Ländern kann bei Verwendung einer Diamantscheibe die gewöhnliche Schutzhaube benutzt werden. Befolgen Sie die Vorschriften in Ihrem Land.) WARNUNG: Benutzen Sie Trennscheiben NIEMALS für Seitenschleifen. WARNUNG: Vermeiden Sie „Verkanten“ der Trennscheibe oder die Ausübung übermäßigen Drucks. Versuchen Sie nicht, übermäßig tiefe Schnitte zu machen. Überbeanspruchung der Trennscheibe erhöht die Belastung und die Empfänglichkeit für Verdrehen oder Klemmen der Trennscheibe im Schnitt sowie die Möglichkeit von Rückschlag, Scheibenbruch und Überhitzung des Motors. WARNUNG: Starten Sie den Schnittbetrieb nicht mit im Werkstück sitzender Trennscheibe. Warten Sie, bis die Trennscheibe ihre volle Drehzahl erreicht hat, bevor Sie sie vorsichtig in den Schnitt senken und das Werkzeug über die Werkstückoberäche vorschieben. Wird das Elektrowerkzeug mit im Werkstück sitzender Trennscheibe eingeschaltet, kann die Trennscheibe klem- men, hochsteigen oder zurückschlagen. WARNUNG: Ändern Sie während der Schneidarbeiten niemals den Winkel der Trennscheibe. Die Ausübung von Seitendruck auf die Trennscheibe (wie beim Schleifen) verursacht Reißen und Brechen der Trennscheibe, was schwere Personenschäden zur Folge haben kann. WARNUNG: Eine Diamantscheibe muss senk- recht zum Werkstückmaterial angesetzt werden. ► Abb.12: 1. Sicherungsmutter

2. Trennschleifscheibe / Diamantscheibe

3. Innenansch 4. Schutzhaube für

Trennschleifscheibe / Diamantscheibe Befolgen Sie zur Montage die Anweisungen für gekröpfte Trennschleifscheibe.29 DEUTSCH Die Montagerichtung der Sicherungsmutter und des Innenansches hängt vom Scheibentyp und der Scheibendicke ab. Siehe die nachstehenden Abbildungen. Für 100-mm-Modell Bei Montage einer Trennschleifscheibe: ► Abb.13: 1. Sicherungsmutter

2. Trennschleifscheibe (dünner als 4 mm)

3. Trennschleifscheibe (4 mm oder dicker)

Bei Montage einer Diamantscheibe: ► Abb.14: 1. Sicherungsmutter 2. Diamantscheibe (dünner als 4 mm) 3. Diamantscheibe (4 mm oder dicker) 4. Innenansch Für 115-mm- / 125-mm-Modell Bei Montage einer Trennschleifscheibe: ► Abb.15: 1. Sicherungsmutter

2. Trennschleifscheibe (dünner als 4 mm)

3. Trennschleifscheibe (4 mm oder dicker)

Bei Montage einer Diamantscheibe: ► Abb.16: 1. Sicherungsmutter 2. Diamantscheibe (dünner als 4 mm) 3. Diamantscheibe (4 mm oder dicker) 4. Innenansch Betrieb mit Topfdrahtbürste Sonderzubehör VORSICHT: Überprüfen Sie den Betrieb der Bürste, indem Sie das Werkzeug bei Nulllast lau- fen lassen und sicherstellen, dass sich niemand vor der Bürste oder in ihrer Linie bendet. VORSICHT: Verwenden Sie keine beschä- digte oder unausgewuchtete Bürste. Bei Verwendung einer beschädigten Bürste ist das Verletzungspotenzial durch Kontakt mit gebrochenen Bürstendrähten größer. ► Abb.17: 1. Topfdrahtbürste Trennen Sie das Werkzeug vom Stromnetz, und legen Sie es umgedreht hin, um leichten Zugang zur Spindel zu ermöglichen. Entfernen Sie sämtliches Zubehör von der Spindel. Schrauben Sie die Topfdrahtbürste auf die Spindel, und ziehen Sie sie mit dem mitgelieferten Schraubenschlüssel fest. ANMERKUNG: Vermeiden Sie übermäßige Druckausübung, die Verbiegung der Drähte bei Benutzung der Bürste verursacht. Dies kann zu vorzeitigem Brechen führen. Betrieb mit Rotordrahtbürste Sonderzubehör VORSICHT: Überprüfen Sie den Betrieb der Rotordrahtbürste, indem Sie das Werkzeug bei Nulllast laufen lassen und sicherstellen, dass sich niemand vor der Rotordrahtbürste oder in ihrer Linie bendet. VORSICHT: Verwenden Sie keine beschädigte oder unausgewuchtete Rotordrahtbürste. Bei Verwendung einer beschädigten Rotordrahtbürste ist das Verletzungspotenzial durch Kontakt mit gebro- chenen Bürstendrähten größer. VORSICHT: Verwenden Sie Rotordrahtbürsten IMMER mit einer Schutzhaube, die groß genug für den Rotordurchmesser ist. Die Schutzhaube reduziert die Gefahr von Personenschäden, falls die Rotordrahtbürste wäh- rend des Betriebs zerbricht. ► Abb.18: 1. Rotordrahtbürste Trennen Sie das Werkzeug vom Stromnetz, und legen Sie es umgedreht hin, um leichten Zugang zur Spindel zu ermöglichen. Entfernen Sie sämtliches Zubehör von der Spindel. Die Rotordrahtbürste auf die Spindel schrauben und mit den Schraubenschlüsseln festziehen. ANMERKUNG: Vermeiden Sie übermäßige Druckausübung, die Verbiegung der Drähte bei Benutzung der Rotordrahtbürste verursacht. Dies kann zu vorzeitigem Brechen führen. WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Überprüfungen oder Wartungsarbeiten des Werkzeugs stets, dass es ausgeschaltet und vom Stromnetz getrennt ist. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Reinigung der Ventilationsöffnungen Halten Sie das Werkzeug und seine Ventilationsöffnungen stets sauber. Reinigen Sie die Ventilationsöffnungen des Werkzeugs regelmäßig oder im Anfangsstadium einer Verstopfung. ► Abb.19: 1. Auslassöffnung 2. Einlassöffnung Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden.30 DEUTSCH SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in die- ser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle. ►Abb.20 - 100-mm-Modell 115-mm-Modell 125-mm-Modell 1 Griff 36 2 Schutzhaube (für Schleifscheibe) 3 Innenansch Innenansch / Superansch 4 Gekröpfte Trennschleifscheibe / Fächerscheibe 5 Sicherungsmutter 6 Stützteller 7 Flexscheibe 8 Gummiteller 76 Gummiteller 100 Gummiteller 115 9 Schleifblatt 10 Schleifscheiben-Sicherungsmutter 11 Rotordrahtbürste 12 Topfdrahtbürste 13 Schutzhaube (für Trennscheibe) *1 14 Trennschleifscheibe / Diamantscheibe - Sicherungsmutterschlüssel HINWEIS: *1 In manchen europäischen Ländern kann bei Verwendung einer Diamantscheibe die gewöhnliche Schutzhaube anstelle der Spezialschutzhaube verwendet werden, die beide Seiten der Schleifscheibe abdeckt. Befolgen Sie die Vorschriften in Ihrem Land. HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.31 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: GA4030R GA4530R GA5030R Diametro disco 100 mm 115 mm 125 mm Spessore massimo disco 6,4 mm Filettatura mandrino M10 M14 o 5/8″ (a seconda della nazione) Velocità nominale (n) 11.000 min
