GWN700X - Roteador de rede GRANDSTREAM - Manual de utilização gratuito

Marca	Grandstream
Modelo	GWN7001 / GWN7002 / GWN7003
Tipo de produto	Roteador VPN Gigabit Multi-WAN com firewall integrado
Portas Ethernet	GWN7001: 6 portas Gigabit; GWN7002: 4 portas Gigabit; GWN7003: 9 portas Gigabit
Portas SFP	2 x 2.5 Gigabit SFP (GWN7002/7003)
Portas PoE	2 portas PoE OUT e 1 porta PoE IN (GWN7002/7003)
Porta USB	USB 2.0
Alimentação	GWN7001: 12V DC 1A; GWN7002/7003: 24V DC 1A; PoE IEEE 802.3af/at (GWN7002/7003)
Temperatura de operação	0 °C a 40 °C
Temperatura de armazenamento	-30 °C a 60 °C
Umidade	10% a 90% UR (sem condensação)
Funções VPN	Suporte VPN integrado para conectividade segura
Firewall	Integrado com segurança de conteúdo, filtragem, detecção de ameaças, prevenção de ataques
Gerenciamento de pontos de acesso	Até 150 pontos de acesso Grandstream GWN (controlador integrado)
Gerenciamento de rede	Interface Web, GWN Cloud, GWN Manager
Montagem	Montagem na parede (todos os modelos); Montagem em rack 19" (apenas GWN7003)
Aterramento	Apenas GWN7003 (terminal de aterramento)
Botão de reset	Pressione 5 segundos para redefinir para as configurações de fábrica
Acesso padrão	myrouter.grandstream.com ou 192.168.80.1
Certificação	Conforme Innovation, Science and Economic Development Canada (ISED)
Conteúdo da embalagem	Roteador, adaptador de energia, suportes de montagem (GWN7003), parafusos (GWN7003)
Manutenção e limpeza	Limpe com um pano macio e seco. Não use produtos químicos.
Segurança	Não abra, desmonte ou modifique. Evite temperaturas extremas e umidade.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Entre em contato com o suporte técnico.

Perguntas frequentes - GWN700X GRANDSTREAM

Como redefinir o roteador GWN700X para as configurações de fábrica?

Pressione o botão RESET localizado na parte traseira do dispositivo por 5 segundos. As luzes piscarão e o roteador reiniciará com as configurações padrão.

Como acessar a interface de configuração do roteador?

Conecte um computador a uma porta LAN do roteador, abra um navegador e vá para o endereço myrouter.grandstream.com ou 192.168.80.1. Digite a senha impressa na etiqueta MAC na parte inferior da unidade.

É possível alimentar o roteador via PoE?

Sim, os modelos GWN7002 e GWN7003 suportam alimentação PoE IEEE 802.3af/at. O GWN7001 suporta apenas o adaptador de energia 12V.

Quantos pontos de acesso WiFi podem ser gerenciados?

O roteador pode gerenciar até 150 pontos de acesso Grandstream GWN através de seu controlador integrado.

Como montar o GWN7003 em um rack de 19 polegadas?

Fixe os suportes de montagem em forma de L fornecidos em cada lado do roteador e, em seguida, aparafuse-os nos trilhos do rack. Certifique-se de que o rack está estável e aterrado.

O que fazer se eu esquecer a senha de administrador?

Realize uma redefinição de fábrica pressionando o botão RESET por 5 segundos. Todas as configurações serão apagadas, incluindo a senha.

Quais são os cuidados a tomar durante a instalação?

Não exponha o dispositivo a temperaturas fora da faixa (0°C a 40°C em operação, -30°C a 60°C em armazenamento) e umidade fora de 10-90% UR. Não desligue durante a atualização do firmware.

Posso usar a porta USB?

A porta USB 2.0 pode ser usada para conectar dispositivos de armazenamento ou outros. Consulte o manual para funções compatíveis.

Como fazer o roteador funcionar com uma conexão de fibra?

Conecte a porta WAN (LAN/WAN ou SFP, dependendo do modelo) ao modem de fibra óptica. Certifique-se de que o tipo de conexão (PPPoE, IP estático, etc.) está configurado na interface.

O roteador é compatível com o GWN Cloud?

Sim, o GWN700X pode ser gerenciado através do GWN Cloud, a ferramenta de gerenciamento em nuvem gratuita da Grandstream. Consulte https://www.gwn.cloud para configuração.

MANUAL DE UTILIZADOR GWN700X GRANDSTREAM

Os GWN7001/7002/7003 são roteadores Multi-WAN Gigabit VPN com firewalls integrados que permitem as entreprises construir redes com fio, sem fio e VPN abrangentes para um ou various locals. Elles obrefecem roteamento de aldo desempo e poder de comutationemente com suporte VPN integrado para conectividade segura no escritorio e entre escritorios. Para fornecer protecao de segurance de nivel empsarcial e garantir um operacao de rede estavel, o GWN 7001/7002/7003 possui um firewall integrado com segurance de conteudo avancada, filtragem, detectao de ameaças, prevencao de ataques e muito mais. Para maximar a confiabildade da rede, eles suportam recursos de balancedamento de carga de trafego, falver o gerenciamento de largura de banda. O GWN7001 inclui 6 portas Gigabit ethernet. O GWN7002/7003 inclui 2 portas 2.5 Gigabit SFP, 4/9 portas Gigabit ethernet e 2 portas de saida PoE que permitem fornecer energia a outros terminais. Esses roteadores podern generaciem ated 150 APs Wi-Fi Grandstream GWN Series gratas a um controlador integrado localzado na interface web dos produits. Esses roteadores tambem podern gerenciados atraves do GWN.Cluid e do GWN Manager, as ferramentas gratulas de gerenciamento de rede local e de nuvern da Grandstream. Ao fornecer roteamento de alto desempo, suporte a VPN, poderosa protecao de segurance e ferramentas de gerenciamento de rede faceis de usar, os roteadores GWN Gigabit VPN são ideais para uma ampla varieade de implantacoes, inclindoPEGas emias营业额aquejo, hotelaria, saude e muito mais.

PRECAUÇÖNES

• Não tenteAbrir,desmontar,ou modifiedo dispositivo.
• Não exo por dispositivo a temperasuras para do intervalo dos 0^ às os 40^ em operação o or intervalo dos -30^ às os 60^ em armazenamento
• Não exponha este dispositalo em ambientes com umbidade para do intervalo: 10-90% HR (sem condensacao).
• Não desígue e ligue o disposítivo durante o reinicio doSYSTEMO ou durante a atuação de firmware. Você pode corrimper o firmware e fazer a avaria do disposítivo

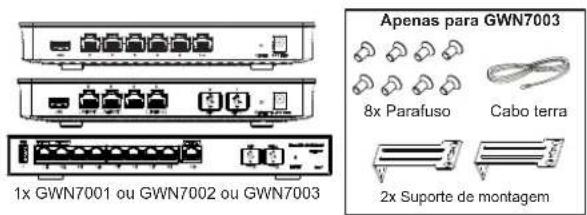

CONTEUDO DO PACOTE

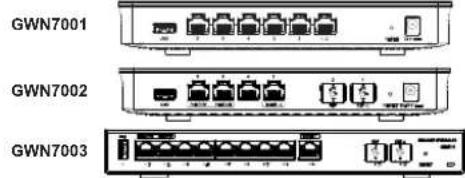

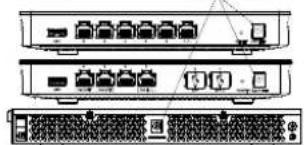

PORTAS GWN7001/7002/7003

No.	Porta Descrição
1	PoeOUT PoeN △	GWN7001: 6x Portas Ethernet Gigabit GWN7002: 4x Portas Ethernet Gigabit GWN7003: 9x Portas Ethernet Gigabit Note: Todas as portas suportam WAN/LAN configuravel. As portas ethernet Gigabit incluem 2 x Portas PoE OUT e 1 x Porta PoE IN (Unicamente para o GWN7002/7003).
2	SFP △	2 x Portas SFP 2.5 Gigabit (Unicamente para o GWN7002/7003).
3	USB	Porta USB 2.0
4	- - -	GWN7001: Conectar do adaptor de alimentação (DC 12V, 1A) GWN7002: Conectar do adaptor de alimentação (DC 24V, 1A) GWN7003: Conectar do adaptor de alimentação (DC 24V, 1A)
5		Terminal de alerramento (Unicamente para o GWN7003).
6	RESET	Botão de redefinição de fábrica. Pressione por 5 segundos para redefineir as configurações padrão de fábrica

Notas: As portas com o*simbolo estao configuradas para serutilizadas como portas WAN por padrio.

O GWN7001/7002/7003 pode ser ligado usingouma PSU ou PoE (IEEE 802.3af/at) apenas para GWN7002/7003.

26 25

Connecte à porta WAN um modem de banda larga de fibra optica, modem de banda larga ADSL ou uma interface de banda larga comunitária.

Conecte seu computador a uma das portas LAN.

INSTALAÇÃO

Montagem do GWN7001/7002 na parede

1. Com uma furadeira, façadoes furos na parede com espoço de 135,0mm, diametro de 6,0mm. Coloque uma ancona de plastico e parafuso (não fornecido) em cada orificio.

2. Monte o roteador GWN7001/7002 nos parafusos de montagem.

Parafuso

Parte inferior do roledar GWN7001/7002

Instalacao em um rack padrao de 19" (somente GWN7003)

1. Verifique o aterramento e a estabilitadade do rack
2. Instale os bois suportes de rack en forma de L nos acessórios en ambos os lados do roteador e fixe-os com os parafusos fornecidos.
3. Coloque o roteador em uma posicao a 4. Fixe a montagem do rack em forma de L nas ranhuras guia em ambas as extremidades do rack com parafusos (prepados por você) para garantir que o roteador esteja instalado de forma estavel e horizontal no rack.

Aterramento do GWN7003

1. Remova o parafuso de alteramento da parte quando o roteador e conceze a extremidade do cabo de alteramento ao terminal de falcao do roteador.

1. Colque o parafuso de attramento de volta no orificio do parafuso e aperte-o com uma chave de fenda.
2. Conecte a outras extremidade do cabo de aterramento a outros dispositivo que tenha sido aterrado ou diretamente ao terminal da barra de aterramento na sala de equipamentos.

ACESSO À INTERFACE DE CONFIGURAÇÃO

Agora que você está connectado à porta LAN do GWN7001/7002/7003 com cabo de rede, você pode acessar a interface de configuraçao com: myrouter.grandstream.com ou com o endereço IP padrão 192.168.80.1. Em seguida, digite a senha para fazer o login.

Note: As informações de senha padrão do GWN7001/7002/7003 está impressas na etiqueta MAC na parte inferior da unidade.

Para gerenciar o GWN7001/7002/7003 através da plataforma na nuvem viste https://www.gwn.cloud.

Os termos de licence GNU GPL stehenemedorndo fcmwaredo dispositivoe eque podes可视化 o documento atravesd a interface web do disposito, em http(s)://IP/gpl_license. Para obter um CD com a informacao do codigfo fonte GPL, por favor solicitare-otaravés de info@grands直流.

Para o manual do usuario detalto, faça o download desde: https://www.grandstream.com/our-products
