GWN700X - Routeur réseau GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Marque	Grandstream
Modèle	GWN7001 / GWN7002 / GWN7003
Type de produit	Routeur VPN Gigabit Multi-WAN avec pare-feu intégré
Ports Ethernet	GWN7001 : 6 ports Gigabit ; GWN7002 : 4 ports Gigabit ; GWN7003 : 9 ports Gigabit
Ports SFP	2 x 2.5 Gigabit SFP (GWN7002/7003)
Ports PoE	2 ports PoE OUT et 1 port PoE IN (GWN7002/7003)
Port USB	USB 2.0
Alimentation	GWN7001 : 12V DC 1A ; GWN7002/7003 : 24V DC 1A ; PoE IEEE 802.3af/at (GWN7002/7003)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-30 °C à 60 °C
Humidité	10 % à 90 % HR (sans condensation)
Fonctions VPN	Prise en charge VPN intégrée pour connectivité sécurisée
Pare-feu	Intégré avec sécurité de contenu, filtrage, détection des menaces, prévention des attaques
Gestion des points d'accès	Jusqu'à 150 points d'accès Grandstream GWN (contrôleur intégré)
Gestion réseau	Interface Web, GWN Cloud, GWN Manager
Montage	Montage mural (tous modèles) ; Montage en rack 19" (GWN7003 uniquement)
Mise à la terre	GWN7003 uniquement (borne de mise à la terre)
Bouton de réinitialisation	Appuyer 5 secondes pour réinitialiser aux paramètres d'usine
Accès par défaut	myrouter.grandstream.com ou 192.168.80.1
Certification	Conforme à Innovation, Sciences et Développement économique Canada (ISED)
Contenu du pack	Routeur, adaptateur secteur, supports de montage (GWN7003), vis (GWN7003)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir, désassembler ou modifier. Éviter températures extrêmes et humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV.

FOIRE AUX QUESTIONS - GWN700X GRANDSTREAM

Comment réinitialiser le routeur GWN700X aux paramètres d'usine ?

Appuyez sur le bouton RESET situé à l'arrière de l'appareil pendant 5 secondes. Les voyants clignoteront et le routeur redémarrera avec les paramètres par défaut.

Comment accéder à l'interface de configuration du routeur ?

Connectez un ordinateur à un port LAN du routeur, puis ouvrez un navigateur et allez à l'adresse myrouter.grandstream.com ou 192.168.80.1. Saisissez le mot de passe imprimé sur l'étiquette MAC au bas de l'unité.

Peut-on alimenter le routeur via PoE ?

Oui, les modèles GWN7002 et GWN7003 supportent l'alimentation PoE IEEE 802.3af/at. Le GWN7001 ne supporte que l'adaptateur secteur 12V.

Combien de points d'accès WiFi peuvent être gérés ?

Le routeur peut gérer jusqu'à 150 points d'accès Grandstream GWN via son contrôleur intégré.

Comment monter le GWN7003 sur un rack 19 pouces ?

Fixez les supports de montage en forme de L fournis de chaque côté du routeur, puis vissez-les sur les rails du rack. Assurez-vous que le rack est stable et mis à la terre.

Que faire si j'ai oublié le mot de passe d'administration ?

Effectuez une réinitialisation d'usine en appuyant 5 secondes sur le bouton RESET. Tous les paramètres seront effacés, y compris le mot de passe.

Quelles sont les précautions à prendre lors de l'installation ?

Ne pas exposer l'appareil à des températures hors plage (0°C à 40°C en fonctionnement, -30°C à 60°C en stockage) et à une humidité hors 10-90% HR. Ne pas éteindre pendant la mise à jour du firmware.

Puis-je utiliser le port USB ?

Le port USB 2.0 peut être utilisé pour connecter des périphériques de stockage ou autres. Consultez la notice pour les fonctions compatibles.

Comment faire pour que le routeur fonctionne avec une connexion fibre ?

Connectez le port WAN (LAN/WAN ou SFP selon votre modèle) au modem fibre optique. Assurez-vous que le type de connexion (PPPoE, IP statique, etc.) est configuré dans l'interface.

Le routeur est-il compatible avec GWN Cloud ?

Oui, le GWN700X peut être géré via GWN Cloud, l'outil de gestion cloud gratuit de Grandstream. Référez-vous à https://www.gwn.cloud pour la configuration.

MODE D'EMPLOI GWN700X GRANDSTREAM

*Les GWN7001/7002/7003 sont des routres VPN Gigabit Multi-WAN avec pare-feu intégrés qui permettent aux entreprises de creer des reseaux cables, sans fil et VPN complets pour un ou plusieurs sites. Ils offrent une puissance de roulage et de switching hautes performances ainsi qu'une prise en charge VPN intégrée pour une connectivité sécurisée au bureau et entre les bureaux. Pour fournir une protection de sécurité de niveau entreprise et assurer un fonctionnement stable du réseau, le GWN 7001/7002/7003 dispose d'un pare-feu intégré avec sécurité de contenu avancée, filtrage, détction des menaces, prévention des attaques et plus encore. Pour optimier la fiabilité du réseau, ils prenent en charge les fonctionnalités d'équilibrage de la charge du traffic, de basculement et de gestion de la bande passante. Le GWN7001 comprend 6 ports Ethernet Gigabit. Le GWN7002/7003 comprend 2 ports SFP 2.5 Gigabit, des ports Ethernet 4/9 Gigabit et 2 ports de sortie PoE qui leur permettent d'alimenter d'autres terminaux. Ces routres peuvent:gérer eux-memes et jusqu'à 150 points d'accès Wi-Fi de la série Grandstream GWN grâce à un contrôle intégré situé dans l'interface utilisateur Web du produit. Ces routres peuvent également être générés avec GWN Cloud et GWN Manager, les outils gratuites de gestion de réseau cloud et sur site de Grandstream. En fournissant un roulage haute performance, une prise en charge VPN, une protection de sécurité puissant et des outils d'gestion de réseau facies à utiliser, les routres VPN GWN Gigabit sont idéaux pour une grande variété de dépôitions, y compris les petites et moyennes entreprises, la vente au détail, l'education, l'hotellerie, soins de santé et plus encore.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appleil à des températures situées hors la plage de 0^ C à 40^ C en opération et -30^ C à 60^ C en stockage.
• Ne pas exposer cet apparéil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas etéindre l'appareil pendant le démarriage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité∉utilisable.

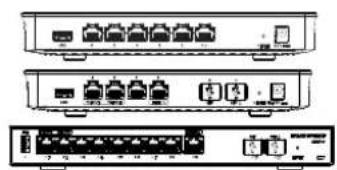

CONTENU DU PACK

1x GWN7001 ou GWN7002 ou GWN7003

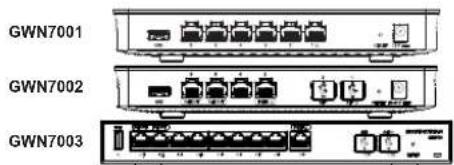

GWN7001/7002/7003 PORTS

No.	Port Description	Condition
1	PoEOUT PoE IN △	GWN7001: 6 x Ports Gigabit Ethernet GWN7002: 4 x Ports Gigabit Ethernet GWN7003: 9 x Ports Gigabit Ethernet Note: Tous les ports prenrent en charge la configuration WAN LAN. Les ports Gigabit Ethernet comprennet 2 ports PoE OUT et 1 port PoE IN (GWN7002/7003 uniquement).
2	SFP △	2 x Ports 2.5 Gigabit SFP (GWN7002/7003 uniquement).
3	USB	Port USB 2.0
4	- - -	GWN7001: Connecteur de l'adaptateur secteur (DC 12V, 1A) GWN7002: Connecteur de l'adaptateur secteur (DC 24V, 1A) GWN7003: Connecteur de l'adaptateur secteur (DC 24V, 1A)
5	+	Borne de mise à la terre (GWN7003 uniquement).
6	RESET	Bouton de réinitialisation d'usine. Appuyez pendant 5 secondes pour réinitialiser les paramétres d'usine par défaut

Remarque: Les portes avec ce symbole sont configures pour etre utilisés comme port WAN par défaut en usine.

CONNECTER LE GWN7001/7002/7003

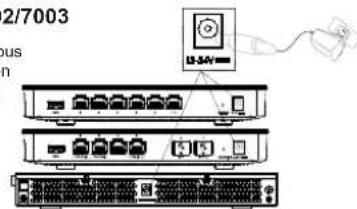

1. Alimenter le GWN7001/7002/7003

Le GWN7001/7002/7003 peut etre mis sous tension a I'aide d'un bloc d'alimentation ou PoE 1x Ethernet (IEEE 802.3af/at) uniquelygwn GWN7002/7003.

12 11

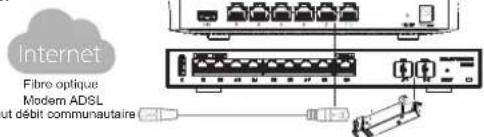

2. Connector à Internet

Connectez-vous au port LAN/WAN ou SFP/WAN (GWN7002/7003 uniquement) à un modem haut débit en fibre optique, un modem haut débit ADSL ou une interface haut débit communautaire.

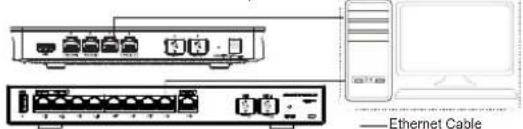

3. Connectez-vous au réseau GWN7001/7002/7003

Connectez-vous ordinateur à l'un des ports LAN.

INSTALLATION

Montage mural du GWN7001/7002

1. A laide d'une perceuse, faites deux trous dans le mur avec un espacement de 135,0 mm et un diamètre de 6,0 mm. Mettez une cheville en plastique et une vis (non fournie) sur chaque trou.
2. Montez le routeur GWN7001/7002 sur les vis de montage.

Montage mural du GWN7003

1. Utilisé les vist fourniers pour fixer les deux supports de montage en forme de L (pivotés à 90^ ) des deux cotés du routeur GWN7003.
2. Collez le port du routeur vers le haut et horizontally sur le mur selectionné, marquez la position du trou de vis sur les supports de montage en forme de L avec un marqueur. Ensuite, percez un trou à la position marquee avec une perceuse à percussion et perzez les chevilles en plastique (préparées par vous-même) dans le trou perché dans le mur.
3. Utilisez un tournevis pour serer les vis (préparées par vous-même) qui ont traversé les supports de montage en forme de L pour vous assurer que le rouleur GWN7003 est fermement installé sur le mur.

Installer sur un rack standard 19" (GWN7003 uniquement)

1. Verifiez la mise à la terre et la stabilité du rack.
2. Installez les deux montages en rack en forme de L dans les accessoires des deux cotés du routeur et fixez-les avec les vis fournies.
3. Placez le routeur dans une position appropriée dans le rack et soutenez-le par le support.
4. Fixez le montage en rack en forme de L aux rainures de guidage aux deux extremités du rack avec des vis (préparées par vous-même) pour vous assurer que le routeur est installé de manière stable et horizontally sur le rack.

Mise à la terre du GWN7003

1. Retirez la vis de terre à l'arrière du routeur et connectez une extrémené du cable de terre à la borne de câblage du routeur.
2. Remettez la vis de terre dans le trou de vis et serrez-la avec un tourevis.
3. Connectez l'autre extrémité du cable de terre à un autre appellé qui a été mis à la terre ou directement à la borne de la barre de terre dans le local technique.

ACCÉS À L'INTERFACE DE CONFIGURATION

Maintenant que vous étés connecté au port LAN du GWN7001/7002/7003 avec un cable réseau, vous pouvez acceder à son interface de configuration avec : myrouter.grandsstream.com ou adresse IP par défaut 192.168.80.1. Entrez ensuite le mot de passepour vous connecter.

Remarque: Les informations de mot de passée par default du GWN7001/7002/7003 sont imprimées sur l'etiquette MAC au bas de l'unité.

Pour gérer le GWN7001/7002/7003 sur le cloud, veuillez vous référer à https://www.gwn.cloud.

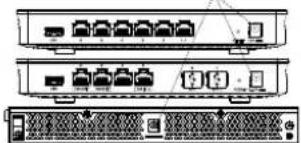

Wandmontage des GWN7003

20 19

2. Connettersi a Internet

3. Conecte à rede do GWN7001/7002/7003

Le present produit est conforme aux specifications techniques applicables d'Innovation, Sciences et Développement économique Canada.
