Marca	Grandstream
Modello	GWN7001 / GWN7002 / GWN7003
Tipo di prodotto	Router VPN Gigabit Multi-WAN con firewall integrato
Porte Ethernet	GWN7001: 6 porte Gigabit; GWN7002: 4 porte Gigabit; GWN7003: 9 porte Gigabit
Porte SFP	2 x 2.5 Gigabit SFP (GWN7002/7003)
Porte PoE	2 porte PoE OUT e 1 porta PoE IN (GWN7002/7003)
Porta USB	USB 2.0
Alimentazione	GWN7001: 12V DC 1A; GWN7002/7003: 24V DC 1A; PoE IEEE 802.3af/at (GWN7002/7003)
Temperatura di funzionamento	Da 0 °C a 40 °C
Temperatura di stoccaggio	Da -30 °C a 60 °C
Umidità	Dal 10% al 90% UR (senza condensa)
Funzioni VPN	Supporto VPN integrato per connettività sicura
Firewall	Integrato con sicurezza dei contenuti, filtraggio, rilevamento delle minacce, prevenzione degli attacchi
Gestione dei punti di accesso	Fino a 150 punti di accesso Grandstream GWN (controller integrato)
Gestione di rete	Interfaccia Web, GWN Cloud, GWN Manager
Montaggio	Montaggio a parete (tutti i modelli); Montaggio su rack 19" (solo GWN7003)
Messa a terra	Solo GWN7003 (morsetto di messa a terra)
Pulsante di reset	Premere per 5 secondi per ripristinare le impostazioni di fabbrica
Accesso predefinito	myrouter.grandstream.com o 192.168.80.1
Certificazione	Conforme a Innovation, Sciences et Développement économique Canada (ISED)
Contenuto della confezione	Router, alimentatore, staffe di montaggio (GWN7003), viti (GWN7003)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non aprire, smontare o modificare. Evitare temperature estreme e umidità.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio clienti.

Domande frequenti - GWN700X GRANDSTREAM

Come ripristinare il router GWN700X alle impostazioni di fabbrica?

Premere il pulsante RESET situato sul retro del dispositivo per 5 secondi. I LED lampeggeranno e il router si riavvierà con le impostazioni predefinite.

Come accedere all'interfaccia di configurazione del router?

Collegare un computer a una porta LAN del router, quindi aprire un browser e andare all'indirizzo myrouter.grandstream.com o 192.168.80.1. Inserire la password stampata sull'etichetta MAC nella parte inferiore dell'unità.

È possibile alimentare il router tramite PoE?

Sì, i modelli GWN7002 e GWN7003 supportano l'alimentazione PoE IEEE 802.3af/at. Il GWN7001 supporta solo l'alimentatore 12V.

Quanti punti di accesso WiFi possono essere gestiti?

Il router può gestire fino a 150 punti di accesso Grandstream GWN tramite il controller integrato.

Come montare il GWN7003 su un rack da 19 pollici?

Fissare le staffe di montaggio a forma di L fornite su ciascun lato del router, quindi avvitarle sulle guide del rack. Assicurarsi che il rack sia stabile e messo a terra.

Cosa fare se ho dimenticato la password di amministrazione?

Eseguire un ripristino alle impostazioni di fabbrica premendo per 5 secondi il pulsante RESET. Tutte le impostazioni verranno cancellate, inclusa la password.

Quali precauzioni prendere durante l'installazione?

Non esporre il dispositivo a temperature fuori dall'intervallo (da 0°C a 40°C in funzionamento, da -30°C a 60°C in stoccaggio) e a umidità fuori dal 10-90% UR. Non spegnere durante l'aggiornamento del firmware.

Posso utilizzare la porta USB?

La porta USB 2.0 può essere utilizzata per collegare dispositivi di archiviazione o altri. Consultare il manuale per le funzioni compatibili.

Come fare funzionare il router con una connessione in fibra?

Collegare la porta WAN (LAN/WAN o SFP a seconda del modello) al modem in fibra ottica. Assicurarsi che il tipo di connessione (PPPoE, IP statico, ecc.) sia configurato nell'interfaccia.

Il router è compatibile con GWN Cloud?

Sì, il GWN700X può essere gestito tramite GWN Cloud, lo strumento di gestione cloud gratuito di Grandstream. Fare riferimento a https://www.gwn.cloud per la configurazione.

MANUALE UTENTE GWN700X GRANDSTREAM

GWN7001/7002/7003 sono router Multi-WAN Gigabit VPN con firewall integrati che consentono alle aziende di creare reti cablate, wireless e VPN complete per una o più sedi. Offrono un routing e una commutatione ad alle performance, insieme al supporto VPN integrato, per una connettività interna e tra più uffici sicurà. Per fornire protezione a livello aziendale e garantire un funzionamento di rete stabilè, GWN 7001/7002/7003 è dotato di un firewall integrato con sicurezza avanzata dei contenuti, filto, rilevamento minace, prevenzione attacchi e molto altro. Per ottimizzazione l'affidabilità della rete, supportano le funzioni di bilanciamento del traffico, fallover e gestione della banda larga. GWN7001 include porte Ethernet da 6 Gigabit. GWN7002/7003 includono porte SFP da 2 2.5 Gigabit, porte Ethernet da 4/9 Gigabit e 2 porte di uscita PoE per fornire alimentazione agli altri endpoint. Questi router sono autogestiti e possono gestire fino a 150 AP Wi-Fi series GWN Grandstream, grazie a un controller integrazione situato nell'interfaccia utente Web del prodotto. Inoltre, quosti router sono essere gestiti con GWN. Cloud e GWN Manager, gli strumenti di gestione rete cloud e in locale di Grandstream. Fornando routing ad alte performance, supporto VPN, protezione avanzata e strumenti di gestione rete intuitivi, i router GWN Gigabit VPN sono ideali per una vasta gamma di implementazioni, incluse piccole e medie aziende, vendita al dettaglio, istruzione, ospitalità, sanità e altre.

PRECAUZIONI

Non tentare di aprire, smontare o modificare il disposito.
Non esporre il dispositivo a temperature esterne alla gamma da 0^ a 40^ per il funzionamento e alla gamma da -30^ a 60^ per la conservazione.
Non esporre il dispositorio ad ambienti fuori dal seguente intervallo di umidità: 10-90% UR (senza condensa).
Non spegnere/accrederi dispositivo durante l'avvio del systemo o Iaggiornamento del firmware. Ci o potrebbe comportare il danneggiamento del firmware e il malfunzi-onamento dell'unita.

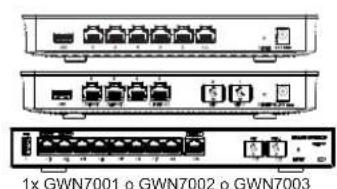

CONTENUTO DELLA CONFEZIONE

1x Guida installmente rapida

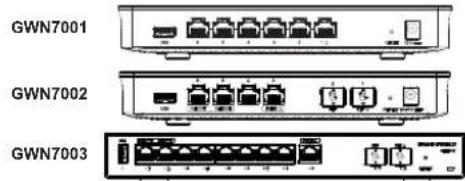

PORTE GWN7001/7002/7003

N°	Porta Descrizione	GWN7001: 6x porte Gigabit Ethernet GWN7002: 4x porte Gigabit Ethernet GWN7003: 9x porte Gigabit Ethernet Nota: Tutte le porte supportano WAN/LAN configurabile. Le porte Gigabit Ethernet includono 2 porte PoE OUT e 1 porta PoE IN (solo GWN7002/7003).
1	PoE OUT PoEN △	2 x porte SFP 2.5 Gigabit (solo GWN7002/7003).
2	SFP △	2 x porte SFP 2.5 Gigabit (solo GWN7002/7003).
3	USB	Porta USB 2.0
4	- - - - -	GWN7001: Connettore adattatore di alimentazione (DC 12V, 1A) GWN7002: Connettore adattatore di alimentazione (DC 24V, 1A) GWN7003: Connettore adattatore di alimentazione (DC 24V, 1A)
5	-	Terminale di terra (solo GWN7003).
6	RESET	Pulsante di ripristino delle impostazioni di fabbrica Premere per 5 secondi per ripristinare le impostazioni predefinite di fabbrica

Nota: le porta con quello simbolo sono configurate per essere usate como porta WAN come predefinita di fabbrica.

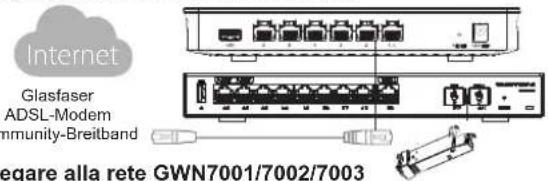

CONNETTI IL GWN7001/7002/7003

1. Alimenta il GWN7001/7002/7003

GWN7001/7002/7003 si ativa tramite un alimentatore o PoE (IEEE 802.3af/at) solo per GWN7002/7003.

Collegare la porta WAN a un modem a banda larga en fibra ottica, a un modem ADSL a banda larga o a un'interfaccia comunitaria a banda larga.

Collegare il proprio computer a una delle porte LAN.

INSTALLAZIONE

Montaggio del GWN7001/7002 a parete

1. Utilizzando un trapano, effettuare due fori alla parete con una distanza di 135 mm, 6 mm di diametro. Porre un anticoraggio in plastica e la vite (non fornita) su ogni foro.
2. Montare il router GWN7001/7002 sulle viti di montaggio.

Montaggio del GWN7003 a parete

1. Utilizzare le viti fornite per fissare le due staffe di montaggio a L (rucate di 90^ ) su entrambi i lati del router GWN7003.
2. Appoggiando il router sulla parete disegnata in modo orizzontale e con le porte verso l'alto, segnare la posizione del foro per la vite sulla staffa di montaggio a L mediana un pennarello Quindi, praticare un foro nella posizione contrassegnata con un trapano a percussione e insereire le viti a espansione (non incluse) nel foro.
3. Utilizzare un cacciavite per stringere le viti (non incluse) che sono state fatte passare attraverso le staffe di montaggio a L, per garantire che il router GWN7003 sia installato saldamente sulla parete.

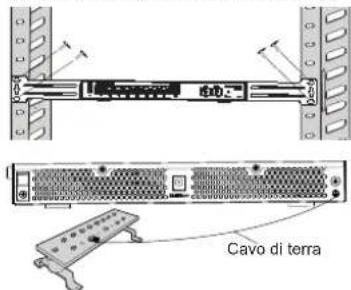

Installazione su un rack standard da 19" (solo GWN7003)

1. Verificare la messa a terra e la stabilità del rack.
2. Installare i due supporti a L per il montaggio a rack negli accessori su entrambi i lati dello router e fissari con le viti in dotazione.
3. Collocare lo router in una posizione corretta nel rack e sostenerlo con la staffa
4. Fissare il montaggio a rack a L alle scanalatre di guida su entrambre le estremita del rack con le viti (non incluse) per assicurarsi che lo router sa installato in modo stabile e orizzontale sul rack.

Messa a terra GWN7003

1. Allentare la vite di terra dal retro del router你也 da collegare una delle estremità del cavo di terra al medesimo.
2. Rimettera la vite di terra nel foro e serralla con un cacciavite.

1. Collegare l'altra estremita del cavo di terra a un altrato dispositivo con messa a terra o direttamente al terminale della barra di terra nella saliva apparecchiatura.

ACCESSO ALL'INTERFACCIA DI CONFIGURZIONE

Dopo aver effettuato il collegamento alla porta LAN del router GWN7001/7002/7003 con il carrido de re, è possible accedere all'interfaccia di configurazione con: myrouter. grandsstream.com o l'indirizzo IP predefinito 192.168.80.1. Al termine, insiree la password per eseguire l'accesso.

Note: La fewiizonsullsppassword predefinitdiGWN7001/7002/7003 sono stampate sultagMACnella parte inferiore dell'unita.

Per gestire il GWN7001/7002/7003 sul cloud, far inerimento a: https://www.gwn.cloud.

I termini della licenza GNU GPL sono incorporelat nel firmware del disposilivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: http(s)://IP/ gp_license. Per ottenere un CD con informazioni sul codice sorgento GPL, si prega di inviarue una richiesta scritta a [e-mail]

Scaricarei manuale utente dettagliato da: https://www.grandstream.com/cour-products

RU063OP NPOdYkTA

GWN7001/7002/7003- 30 Multi-WAN Gigabit VPN MapuytnaToptb Co BCTPOEHHIMM
5paHmaypamn, KOTOpB No3oBnIOT npedPnTHMaN CO3dABabT KOMnNEKcN PBOBNOHIE,
6ecnoPBOHHe H VPN-cTe NIN OJHO HnHECKOHN XOFPCIOB. OH NMMOT BHCOKOE
MOUHOCTn MaupytHaauinu KOMMYTAuaun, a TaXe NOndepkky VPN dNae63oNaCHO
IOKNIIOHENH BYTNr IN MEXdy OpcAMn. DIn o6ceNeHEn HcpeBCOB 63oNAOCHTn
KOPonapHBoHO YPOBn I CTABHnBOH PABOy TET Cn GWN 7001/7002/7003 OCAaHEn
BCTPOEHnbl BpaHmaypomC paCusipnHbHMn FyHKUNAAMn AazHTn KOHTHTA, fNtTPaumn,
OBhApKHeYr yPo3, npeDToBaPAHenn EAnT N. d. Nn o6ceNeHEn MAKCMAnBOH
HAKeHDOHCTn CETn MauppyTnATOpBn OndepkNAHbAOT BANACHPKBOy HAPy3Rn TpAphKa,
AappainHOe nepeKIOueHHe N ynpAbeNHne N pONoc npocxAHnn. GWN7001 IMeet 6
rmaBHthx npTOB Eternet. GWN7002/7003 IMeET 2 2.5 rna6bTHbX npTo SFP, 4/9
rna6bTHbX npTOB Eternet n 2 npota cNoDAEPPK PoE, npoaNDnNTAHn A npTyre
YtpoCTBA. 3TN MauppyTnATOpBn MoryT npAbaNTb Do 150 Toek DOctTyna Wl-Fi Grandstream cepmGWN 6bnOaRaBCTPOEHMO HKTOnPnye CnpAeNHMe WEPes WEB
HTpePoe. 3TNMAmpuyTnATOpAM TAKoe MOHO npAynBnT b cNoMOHIO GWN Cloud
GNW Manager, 6cnNAtbXb 6bNAHbIX N OKaJIbHbX HNCPTyMeHOB TynpAbeNHn eCBto
Grandstream. ObecneVBA BcKOcKpON3oBHTenHy BO mapuyTnAHO, noDEpKKV VPN,
MOUHbc BcPOBCCs BeO3aONCtH nPoCTBe B cNOChOBAaHHN HcPTyMeHOB TynpAbeNHn
CEbTO, rna6bTHbX VP-MauppyTnATOpBt GWN nDeaIbHO nOxODT nIINooKoRO cIeKtpra
3aKa3yIKOB, kKnovan Manbl n CpdenB 6nHexc, po3NNHyo TPOBNO, o6paOBOHme,
rcTOHNHbB 6m3HeC, 3dpaboOoxPaeHHe MHOOR dpyRo.

Montaggio del GWN7003 a parete

1. Utilizzare le viti fornite per fissare le due staffe di montaggio a L (ruotate di 90^ ) su entrambi i lati del router GWN7003.
2. Appoggiando il router sulla paretledesignata in modo orizzontale econ le porte verso l'alto, segnare laposizione del foro per la vite sullastaffa di montaggio a L mediante unpennarello Quindi, praticare un foronella posizione contrassegnata con untrapano a percussione e insereire le viti aespansione (non incluse) nel foro.
3. Utilizzare un caccavigte per stringere le viti (non incluse) che sono state fatte passare alltraverso le staffe di montaggio a L, per garantire che il router GWN7003 sua installato saldamente sulla parete.
