Tipo de produto	Sensor indutivo NAMUR para áreas explosivas
Marca	IFM
Modelo	NG5001
Categoria	Detector indutivo
Utilização	Detecção sem contato de objetos metálicos em áreas ATEX (gás e poeira)
Classificação ATEX (gás)	Ex ia IIC T6 Ga (Ta -20…70 °C) ou Ex ia IIC T5 Ga (Ta -20…80 °C)
Classificação ATEX (poeira)	Ex ia IIIC T200 90 °C Da (Ta -20…70 °C) ou Ex ia IIIC T200 100 °C Da (Ta -20…80 °C)
Certificado de exame de tipo	UE: PTB01ATEX2191, BVS04ATEXE153X / IECEx: IECEx BVS 06.0003X
Tensão de alimentação máxima Ui	15 V
Corrente máxima Ii	50 mA
Potência máxima Pi	120 mW
Indutância interna Li	45 μH
Capacitância interna Ci	145 nF
Conexão	Circuitos com segurança intrínseca homologados (NAMUR)
Proteção contra explosões	Segurança intrínseca (Ex ia)
Montagem	Proteger contra cargas estáticas; evitar paredes de separação entre áreas
Manutenção	Nenhum reparo possível; contatar o fabricante em caso de defeito
Material da carcaça	Plástico (para evitar cargas eletrostáticas)
Comprimento do cabo	Tipicamente 2 m (conforme versão)
Dimensões (diâmetro x comprimento)	Aproximadamente 18 mm x 60 mm
Peso	Aproximadamente 50 g
Temperatura ambiente admissível	-20…70 °C (T6) ou -20…80 °C (T5)
Reparabilidade	Não reparável; peças de reposição não disponíveis

Perguntas frequentes - NG5001 IFM

Qual é o princípio de funcionamento do sensor NG5001?

O NG5001 é um sensor indutivo NAMUR que detecta a presença de objetos metálicos sem contato. Funciona com um circuito de segurança intrínseca para uso em áreas explosivas.

Em quais áreas ATEX o NG5001 pode ser instalado?

É adequado para as zonas 0, 1, 2 (gás) e 20, 21, 22 (poeira) conforme as classificações ATEX mencionadas: Ex ia IIC T6/T5 Ga e Ex ia IIIC T200 90/100°C Da.

Quais são as condições de conexão elétrica?

O sensor deve ser conectado apenas a circuitos com segurança intrínseca homologados respeitando os valores máximos: Ui=15 V, Ii=50 mA, Pi=120 mW.

Como instalar o sensor em área explosiva?

A instalação deve ser realizada por pessoal competente. É necessário evitar cargas eletrostáticas na carcaça e no cabo, e não instalar o dispositivo em uma parede de separação entre áreas diferentes.

Qual é o alcance de detecção do NG5001?

O manual não especifica o alcance exato, mas para um sensor indutivo desta categoria, é tipicamente da ordem de 2 a 8 mm para um alvo de aço.

Pode-se reparar o sensor em caso de falha?

Não, o produto não deve ser modificado e nenhum reparo é possível. Em caso de defeito, é necessário contatar o fabricante para uma substituição.

Quais são os certificados de conformidade do NG5001?

Possui um certificado de exame de tipo UE: PTB01ATEX2191, BVS04ATEXE153X, bem como o certificado IECEx BVS 06.0003X.

O sensor suporta temperaturas extremas?

Sim, conforme a classificação T6 funciona de -20 °C a +70 °C, e em T5 de -20 °C a +80 °C.

Como manter o sensor?

Nenhuma manutenção especial é necessária. Basta proteger o dispositivo e o cabo contra tensões mecânicas e respeitar as condições de instalação ATEX.

Quais são os valores de capacitância e indutância internas?

Para o modelo NG5001, a indutância interna Li é de 45 μH e a capacitância interna Ci de 145 nF.

MANUAL DE UTILIZADOR NG5001 IFM

(parte relativa à proteção contra riscos de

explosão)

Sensor indutivo NAMUR

NE/NF/NG/

NI/NN/NT/

NS

80311809/00

BGbIrapckn

1. CbIacHo DnpeKtNbata ATEX 2014/34/EC (ATEX) npn nyskahe B eKcnnoatauHa na daen ypei nn daJeHa 3aunTHa cnTeMa B pAMKeTHe Na cTpaHnte-ueHKn Ha EBponecknna CbU3 (EC), Tpr6Ba da 6bJe DoCTaBeHO opnHaJIHTo PbKOBoDcTBo 3a eKcnnoatauHa n peBOD Ha TOBa pbKOBoDcTBO Ha e3Nka nn E3uNTe Ha cTpaHATA-ueHKn Ha EC, B KOaTO ue Ce noJ3Ba ypeDbT nn cnCTemata.
2. Ako KbM Ta3n DoCTaBka He e npInoJKeHO PbKOBoCTBO 3a ekCnNoaTaun ynn DeKnapaun 3a CbOTBeTcTBne Ha EO, moKeTe Da rN nopBvate npn Baunr TbproBeu (BX. TobapnteHnUata) uIN npn npOn3BODHTeJIa (BX. 3arNaBaHa cTpaHua / o6paTHa cTpHa).
3. Пюдуктггябвада ce nyska B ekcnnoatauaя сamo ot cneцmaHnepcohan.Орьшаме BHIMAHNEиHaToBA, Ye BCRAKBA rapaHcna OTnada, KOrato ypeBt ce nyche B ekcnnoatauЯ, 6e3 HaIInuHToHa CbOTBETHOTo PbkOBODCTBO 3a ekcnnoatauaя Ha e3nka Ha CTpaHata-ynenka Ha EC, B KOrTO Ce n3PON3Ba ypeDbT.

CZ Ceştina

1. De acordo com a direciva ATEX 2014/34/UE (ATEX), para a colocação em funcimento de um aparecido ou de umsystema de proteção dentro dos Estados membros da União Europeia (UE), é necessário o fornecimento das instruções de funcimento originais e a sua traduição na(s) lingua(s) do País da UE ond sera aplicado.
2. Se as instruções de functimento ou a declaração de conformidade CE na lingua do País de aplicação da UE não foram fornecidas. pode ser solicitadas jusqu'à do revendedor (ver recibo de entrega) ou do fabricante (ver capa/verso).
3. O produit são ser posted em funcaoamento por pessoal tceico especializado. Declinamos expressamente qualquer responsabuldade por danos resultantes da colocacao em service do aparelho, sem as respectivas instruções de functiamento na lingua do pais da UE ond sera aplicado.

RO Româna

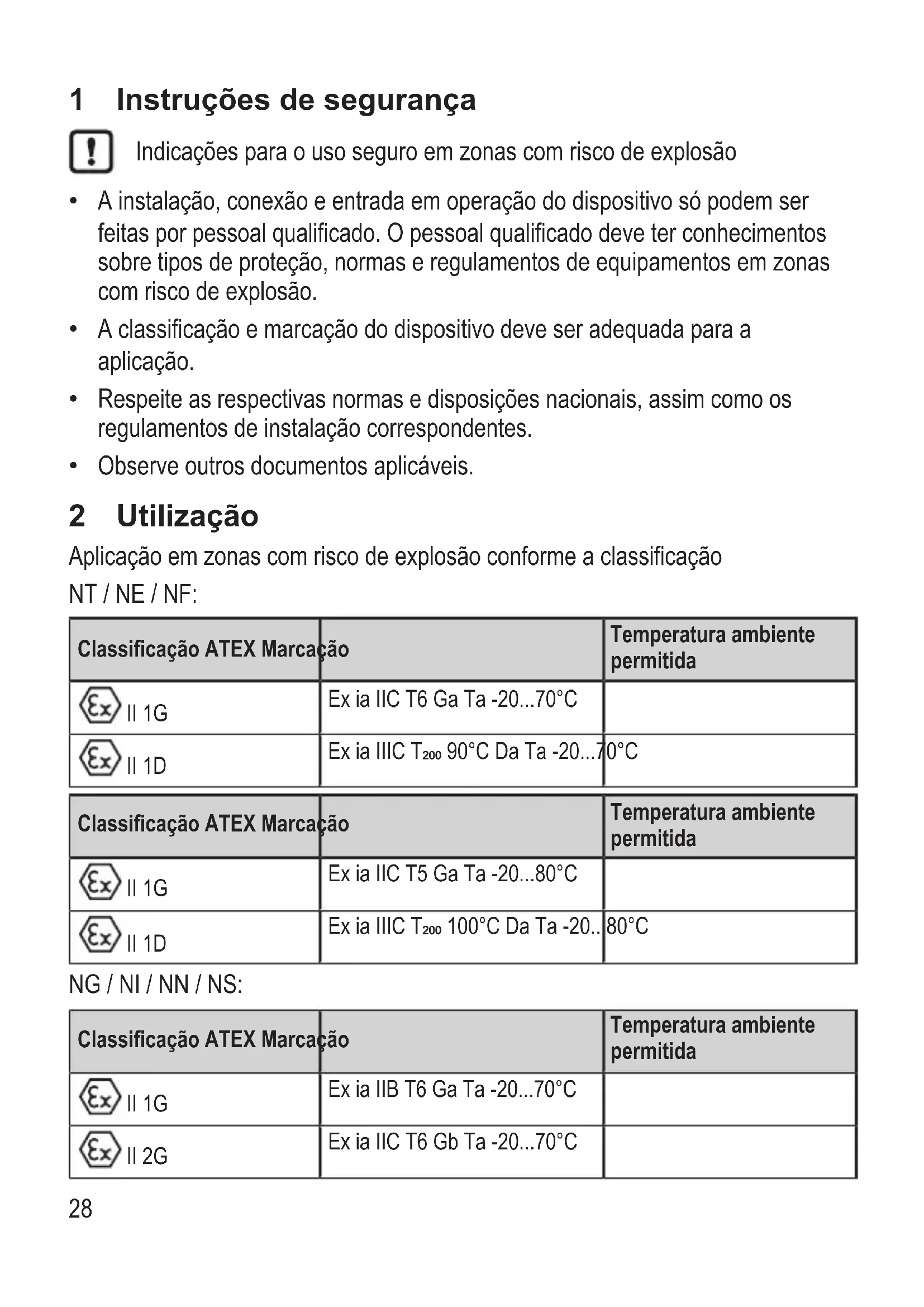

1 Instruções de segurarça

Indicações para o uso seguro em zonas com risco de explosão

• A instalação, conexão e entrada em operação do disposítivo está podem ser feitas por pessoal qualificado. O pessoal qualificado deve ter conheçimentos sobre temas de proteção, normas e regulamentos de equipamentos em zones com risco de explosão.
• A classificacao e marca do disposicao deve ser adequada para a aplicacao.
• Respeite as respectivas normas e disposções nationals, assim como os regulamentos de instalação correspondentes.
• Observe outros documentos aplicáveis.

2 Utilização

Aplicação em zones com risco de explosão conforme a classificação NT / NE / NF:

Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G Ex iα IIB T6 Ga Ta -20...70°C
II 2G Ex iα IIC T6 Gb Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1D	Ex ia IILC T200 90°C Da Ta -20...70°C
Classificacao ATEX Marcação		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IILC T200 100°C Da Ta -20..	80°C

São cumpridos os requisimentos das seguentes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexão sente em circuitosétricos seguros, homologados com certificado de exame de tipo e que não ultrapasse os seguintes valores máimos:

Ui = 15 V, Li = 50 mA, Pi = 120 mW

Maxima indutancia interna efetiva (Li) e capacitatencia (Ci):

Número do produit Indutência	interna (Li) em μH	Capacitància interna (Ci) em nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montagem

Proteja o dispositivo e cabos eficazmente contra destruicao.
Evite cargas estáticas em dispositivos de plástico e em cabos.
A fim de fazer cargas electrostáticas, inclua peças metalicas (invôlico do conector, elementos de fixação, invólicos de proteção, etc.) na ligação equipotencial.
- Não instale o disposicao na divisoria entre diferentes zones.
- Quando uso na zona 0, proteja os connectores contra energia eletrostática intensa.

3.1 Condições especials para um functiәnamento seguro

• Consulte sempre as marcações no manual de operação, quando estas podem não estar totalmente indicadas no dispositalo devido à falta de espaço.

4 Manutenção, conservação e descarte

Não é permitido efetuar nenhuma alteração no disposítivo; não é possível fazer reparos. Entre em conta com o fabricante em caso de falha.

Se necessário, fichas痫icas ou certificado de exame de tipo / certificados podem ser solicitados ao fabricante ( capa / verso).
