NG5001 - Sensor inductivo IFM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sensor inductivo NAMUR para zonas explosivas
Marca	IFM
Modelo	NG5001
Categoría	Detector inductivo
Uso	Detección sin contacto de objetos metálicos en zonas ATEX (gas y polvo)
Clasificación ATEX (gas)	Ex ia IIC T6 Ga (Ta -20…70 °C) o Ex ia IIC T5 Ga (Ta -20…80 °C)
Clasificación ATEX (polvo)	Ex ia IIIC T200 90 °C Da (Ta -20…70 °C) o Ex ia IIIC T200 100 °C Da (Ta -20…80 °C)
Certificado de examen de tipo	UE: PTB01ATEX2191, BVS04ATEXE153X / IECEx: IECEx BVS 06.0003X
Tensión de alimentación máxima Ui	15 V
Corriente máxima Ii	50 mA
Potencia máxima Pi	120 mW
Inductancia interna Li	45 μH
Capacidad interna Ci	145 nF
Conexión	Circuitos de seguridad intrínseca homologados (NAMUR)
Protección contra explosiones	Seguridad intrínseca (Ex ia)
Montaje	Proteger contra cargas estáticas; evitar paredes de separación entre zonas
Mantenimiento	Ninguna reparación posible; contactar al fabricante en caso de defecto
Material de la carcasa	Plástico (para evitar cargas electrostáticas)
Longitud del cable	Típicamente 2 m (según versión)
Dimensiones (diámetro x longitud)	Aproximadamente 18 mm x 60 mm
Peso	Aproximadamente 50 g
Temperatura ambiente admisible	-20…70 °C (T6) o -20…80 °C (T5)
Reparabilidad	No reparable; piezas de repuesto no disponibles

Preguntas frecuentes - NG5001 IFM

¿Cuál es el principio de funcionamiento del sensor NG5001?

El NG5001 es un sensor inductivo NAMUR que detecta la presencia de objetos metálicos sin contacto. Funciona con un circuito de seguridad intrínseca para uso en zonas explosivas.

¿En qué zonas ATEX se puede instalar el NG5001?

Es adecuado para zonas 0, 1, 2 (gas) y 20, 21, 22 (polvo) según las clasificaciones ATEX mencionadas: Ex ia IIC T6/T5 Ga y Ex ia IIIC T200 90/100°C Da.

¿Cuáles son las condiciones de conexión eléctrica?

El sensor debe conectarse únicamente a circuitos de seguridad intrínseca homologados que respeten los valores máximos: Ui=15 V, Ii=50 mA, Pi=120 mW.

¿Cómo instalar el sensor en zona explosiva?

La instalación debe ser realizada por personal competente. Se deben evitar las cargas electrostáticas en la carcasa y el cable, y no instalar el equipo en una pared de separación entre zonas diferentes.

¿Cuál es el alcance de detección del NG5001?

El manual no especifica el alcance exacto, pero para un sensor inductivo de esta categoría, típicamente es del orden de 2 a 8 mm para un objetivo de acero.

¿Se puede reparar el sensor en caso de avería?

No, el producto no debe modificarse y no es posible ninguna reparación. En caso de defecto, se debe contactar al fabricante para un reemplazo.

¿Cuáles son los certificados de conformidad del NG5001?

Posee un certificado de examen de tipo UE: PTB01ATEX2191, BVS04ATEXE153X, así como el certificado IECEx BVS 06.0003X.

¿El sensor soporta temperaturas extremas?

Sí, según la clasificación T6 funciona de -20 °C a +70 °C, y en T5 de -20 °C a +80 °C.

¿Cómo mantener el sensor?

No se requiere ningún mantenimiento especial. Basta con proteger el equipo y el cable contra esfuerzos mecánicos y respetar las condiciones de instalación ATEX.

¿Cuáles son los valores de capacidad e inductancia internos?

Para el modelo NG5001, la inductancia interna Li es de 45 μH y la capacidad interna Ci de 145 nF.

MANUAL DE USUARIO NG5001 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del pais de la UE donde se vaya a utiliser el equipo, these documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

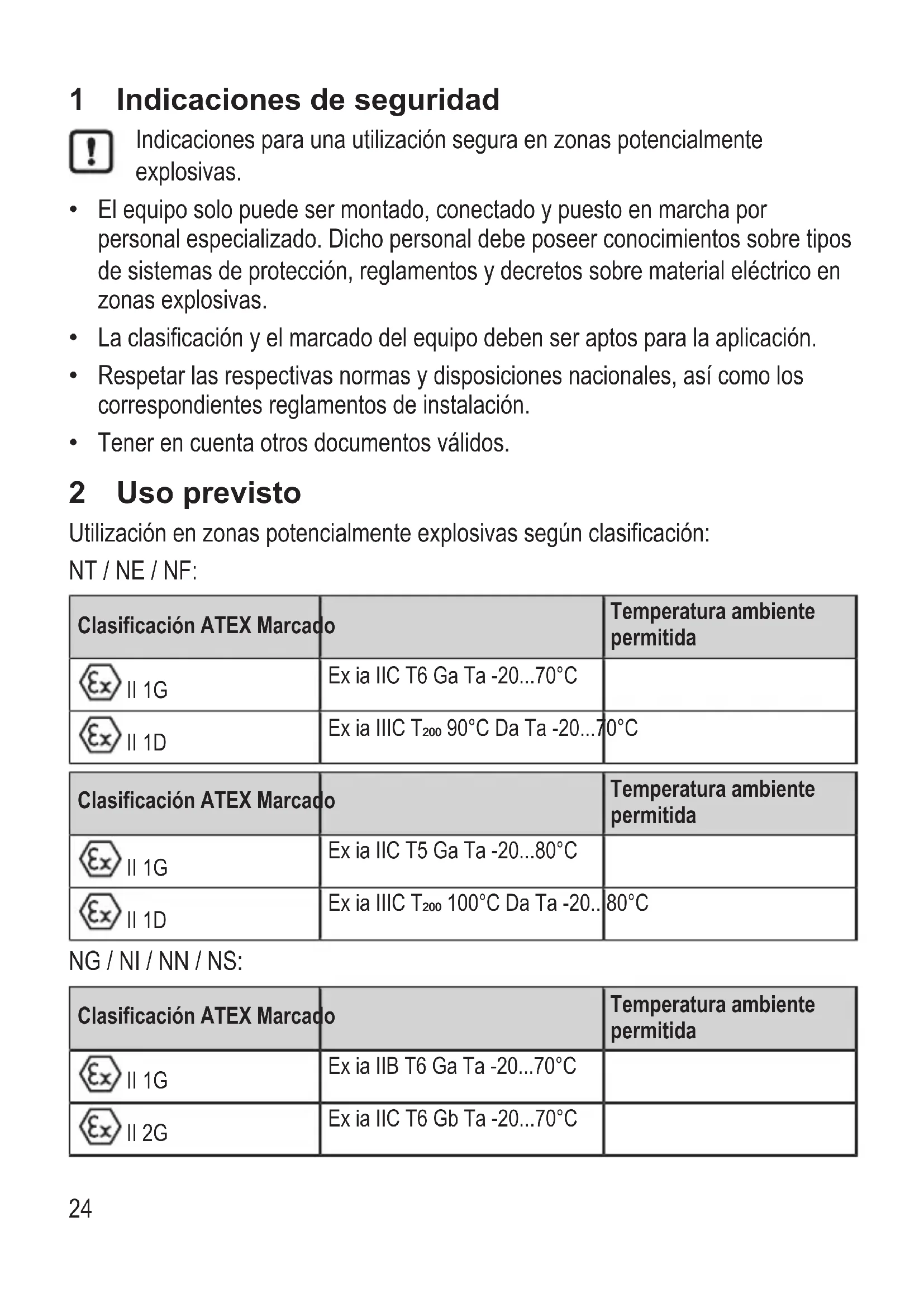

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener en cuenta otros documentos validos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatarlascargaselectrostaticas,laspartesmetalicas(cuerpo del conector,elementsdfijacion,carcasa deproteccion,etc.)debenteneruna
conexionequipotencial.
No instalar el equipo en la separacion entre différentes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas技术水平 o los certificados de examen de tipo /certificaciones ( Portada / Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
