Tipo di prodotto	Sensore induttivo NAMUR per aree esplosive
Marca	IFM
Modello	NG5001
Categoria	Rivelatore induttivo
Utilizzo	Rilevamento senza contatto di oggetti metallici in aree ATEX (gas e polveri)
Classificazione ATEX (gas)	Ex ia IIC T6 Ga (Ta -20…70 °C) o Ex ia IIC T5 Ga (Ta -20…80 °C)
Classificazione ATEX (polveri)	Ex ia IIIC T200 90 °C Da (Ta -20…70 °C) o Ex ia IIIC T200 100 °C Da (Ta -20…80 °C)
Certificato di esame del tipo	UE: PTB01ATEX2191, BVS04ATEXE153X / IECEx: IECEx BVS 06.0003X
Tensione di alimentazione massima Ui	15 V
Corrente massima Ii	50 mA
Potenza massima Pi	120 mW
Induttanza interna Li	45 μH
Capacità interna Ci	145 nF
Collegamento	Circuiti a sicurezza intrinseca omologati (NAMUR)
Protezione contro le esplosioni	Sicurezza intrinseca (Ex ia)
Montaggio	Proteggere contro le cariche statiche; evitare le pareti di separazione tra zone
Manutenzione	Nessuna riparazione possibile; contattare il produttore in caso di difetto
Materiale dell'involucro	Plastica (per evitare cariche elettrostatiche)
Lunghezza del cavo	Tipicamente 2 m (secondo versione)
Dimensioni (diametro x lunghezza)	Circa 18 mm x 60 mm
Peso	Circa 50 g
Temperatura ambiente ammissibile	-20…70 °C (T6) o -20…80 °C (T5)
Riparabilità	Non riparabile; pezzi di ricambio non disponibili

Domande frequenti - NG5001 IFM

Qual è il principio di funzionamento del sensore NG5001?

Il NG5001 è un sensore induttivo NAMUR che rileva la presenza di oggetti metallici senza contatto. Funziona con un circuito a sicurezza intrinseca per l'uso in aree esplosive.

In quali zone ATEX può essere installato il NG5001?

È adatto per le zone 0, 1, 2 (gas) e 20, 21, 22 (polveri) secondo le classificazioni ATEX menzionate: Ex ia IIC T6/T5 Ga e Ex ia IIIC T200 90/100°C Da.

Quali sono le condizioni di collegamento elettrico?

Il sensore deve essere collegato solo a circuiti a sicurezza intrinseca omologati rispettanti i valori massimi: Ui=15 V, Ii=50 mA, Pi=120 mW.

Come installare il sensore in area esplosiva?

L'installazione deve essere eseguita da personale competente. È necessario evitare le cariche elettrostatiche sull'involucro e sul cavo, e non installare l'apparecchio in una parete di separazione tra zone diverse.

Qual è la portata di rilevamento del NG5001?

Il manuale non specifica la portata esatta, ma per un sensore induttivo di questa categoria è tipicamente dell'ordine di 2 a 8 mm per un bersaglio in acciaio.

Si può riparare il sensore in caso di guasto?

No, il prodotto non deve essere modificato e nessuna riparazione è possibile. In caso di difetto, è necessario contattare il produttore per una sostituzione.

Quali sono i certificati di conformità del NG5001?

Possiede un certificato di esame del tipo UE: PTB01ATEX2191, BVS04ATEXE153X, nonché il certificato IECEx BVS 06.0003X.

Il sensore supporta temperature estreme?

Sì, secondo la classificazione T6 funziona da -20 °C a +70 °C, e in T5 da -20 °C a +80 °C.

Come mantenere il sensore?

Nessuna manutenzione particolare è richiesta. È sufficiente proteggere l'apparecchio e il cavo contro le sollecitazioni meccaniche e rispettare le condizioni di installazione ATEX.

Quali sono i valori di capacità e induttanza interne?

Per il modello NG5001, l'induttanza interna Li è di 45 μH e la capacità interna Ci di 145 nF.

MANUALE UTENTE NG5001 IFM

Istruzioni per l'uso

(parte rilevante per protezione antideflagrante)

Sensore induttivo NAMUR

1. Secondo la direttiva ATEX 2014/34/UE (ATEX), per la messa in funzione di un appearecchio o di un sistema di protezione negli stati membri dell'Unione Europea (EU) è necessario allegare le istruzioni per l'uso originali e una traduzione delle stesse nella lingua o lingue del paese EU di utilizzo.
2. Se, con la mercie segnata, non dovesso èsere allegate le istruzioni per l'uso o la dichiarazione di conformità CE nella lingua del paese EU di utilizzo, è possibile richiederle presso il commerciante (vedere bolla di segna) oppure presso il costruttore (vedere scheda tecnica / retro).
3. Il prodotto deve essere什么意思 in funzione soltanto da personale esperto. Informiamo inoltre espressamente che si declina agli responsabilità per il caso in cui l'apparecchio sia statoesso in funzione perché le relative istruzioni per l'uso nella lingua del paese EU di utilizzato.

LV Latviešu valoda

1. Saskaña ar ATEX Direktivu 2014/34/ES (ATEX), nododot ierici vai aizsardzibas sistemu ekspluatáñja Eiropas Savienibas (ES) dalibvalstis, ir jaiesniedz ekspluatáñjas instrukcija originalvaloda un attiecigas ES valsts valoda vai valodás.
2. Ja ekspluatacijas instrukcija vai EK Atbilstibas deklaracija attiecigas ES valsts valoda piegades komplekta nav ieklauta, pieprasiet tas Jusu tirdzniecibas parestavim (skatit pavadzimi) vai ražotajam (skatit ražotaja instrukciju / mugurpuse).
3. So izstradajumu ekspluatacijā drikst nodot tikai ar nozares specialistu atlauju. Mēs norādām, ka tiek izslēgta jebkāda atbildība, ja iérice tikusi nodota ekspluatacijā, neizmantojot atbilstošu ekspluatacijas instrukciju attiecigās ES valsts valoda.

LT Lietuvič kalba

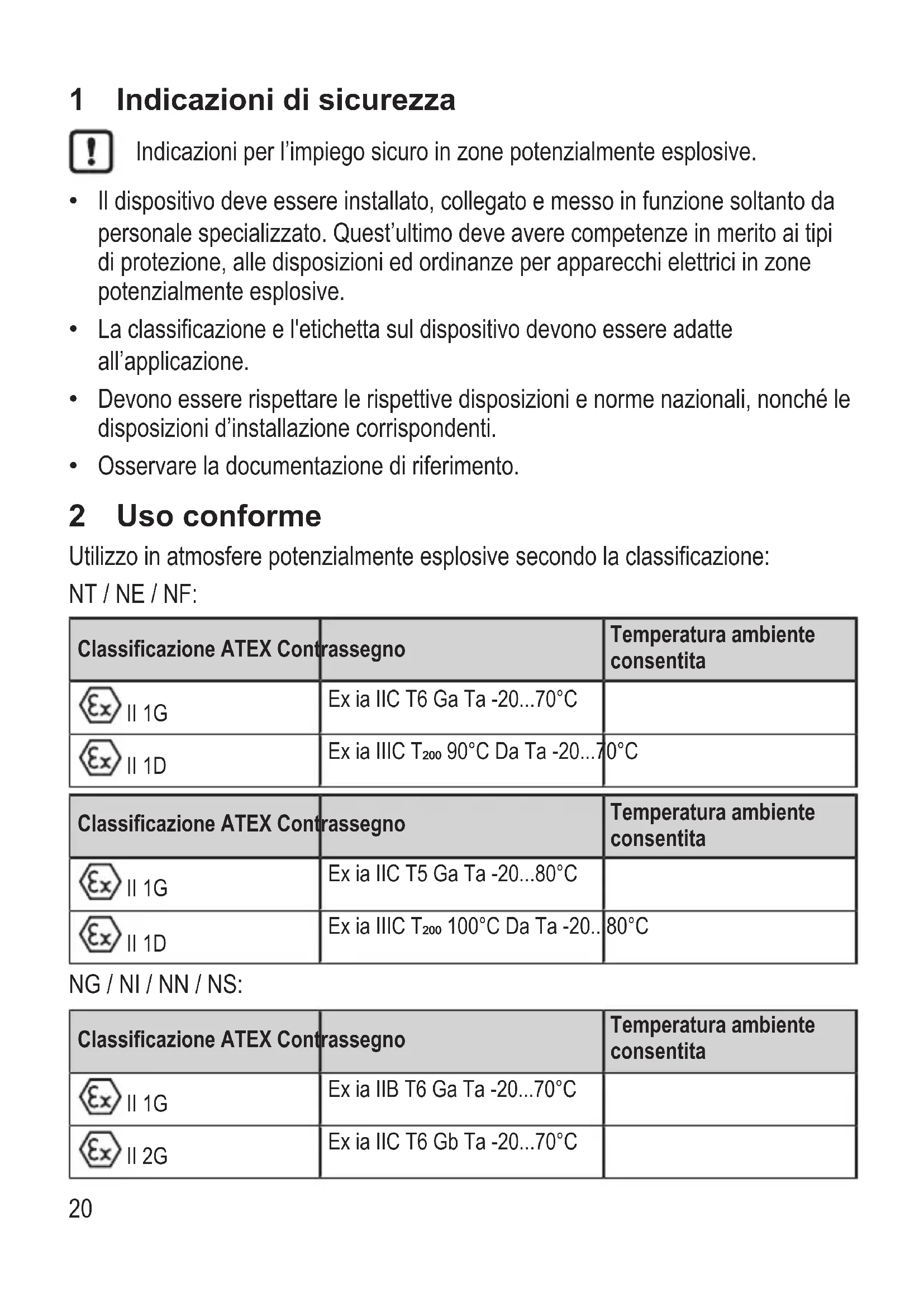

1 Indicazioni di sicurezza

Indicazioni per l'impiego sicuro in zone potenzialmente explosive.

• Il dispositivo deve essere installato, collegato e messo in funzione soltanto da personale specializzato. Quest'ultimo deve ave competenze in merito ai tipi di protezione, alle disposizioni ed ordinanze per apparecchi elettrici in zone potenzialmente explosive.
• La classificazione e l'etichetta sul dispositivo devono essere adatte all'applicazione.
• Devono essere rispettore le rispettive disposizioni e norme nazionali, nonché le disposizioni d'installazione corrispondenti.
• Osservare la documentazione di riferimento.

2 Uso conforme

Utilizzo in atmospere potenzialmente explosive secondo la classificazione:

NT/NE/NF:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Classificazione ATEX Contrassegno		Temperatura ambiente consentita
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambientec consentita
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classificazione ATEX Contrassegno		Temperatura ambientec consentita
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

Certificato di esame del tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Vengono applicati i requisiti delle seguenti norme:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Collegamento solo a circuiti elettrici a sicurezza intrinseca che siano approvati con l'attestato di certificazione e che non superino i seguenti valori massimi:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Induttività (Li) e capacità (Ci) massime interne effettive:

Codice articolo Induttività interna (Li) in pH Capacità interna (Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141

NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaggio

Proteggere dispositivo e cavo da danneggiamenti.
Evitare cariche statiche su dispositivi in plastica e cavi.
Per evitare la carica elettrostatica, includere le parti metalliche (corpo connettore, elementi di fissaggio, involucro protettivo, ecc.) nel collegamento equipotenziale.
Non installare il disposativo nella parte divisoria tra zone diverse.
In caso di utilizzo nella zona 0, protegere i connettori femmina da intense cariche elettrostatiche.

3.1 Condizioni specifiche per il funzionamento sicuro

Fare sempre riferimento alle istruzioni per l'uso per l'etichetta, poiché potrebber non essere applicata completamente al dispositivo per mancanza di spazio.

4 Manutenzione, riparazione e smaltimento

Non è possibile apportare modifiche al dispositivo. Non è possibile riparare il dispositivo. In caso di anomalia rivolgersi al produttore.

Se necessario, è possibile richiedere le schede tecniche, gli attestati di certificazione e i certificati presso il produttore ( Coperto / Retro).
