MODE D'EMPLOI NG5001 IFM
Notice d'utilisation
(partie concernant la protection Ex)
Detecteur inductif NAMUR
- Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
- Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
- Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.
IE Gaeilge
- De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fāil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
- Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
- Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.
IT Italiano

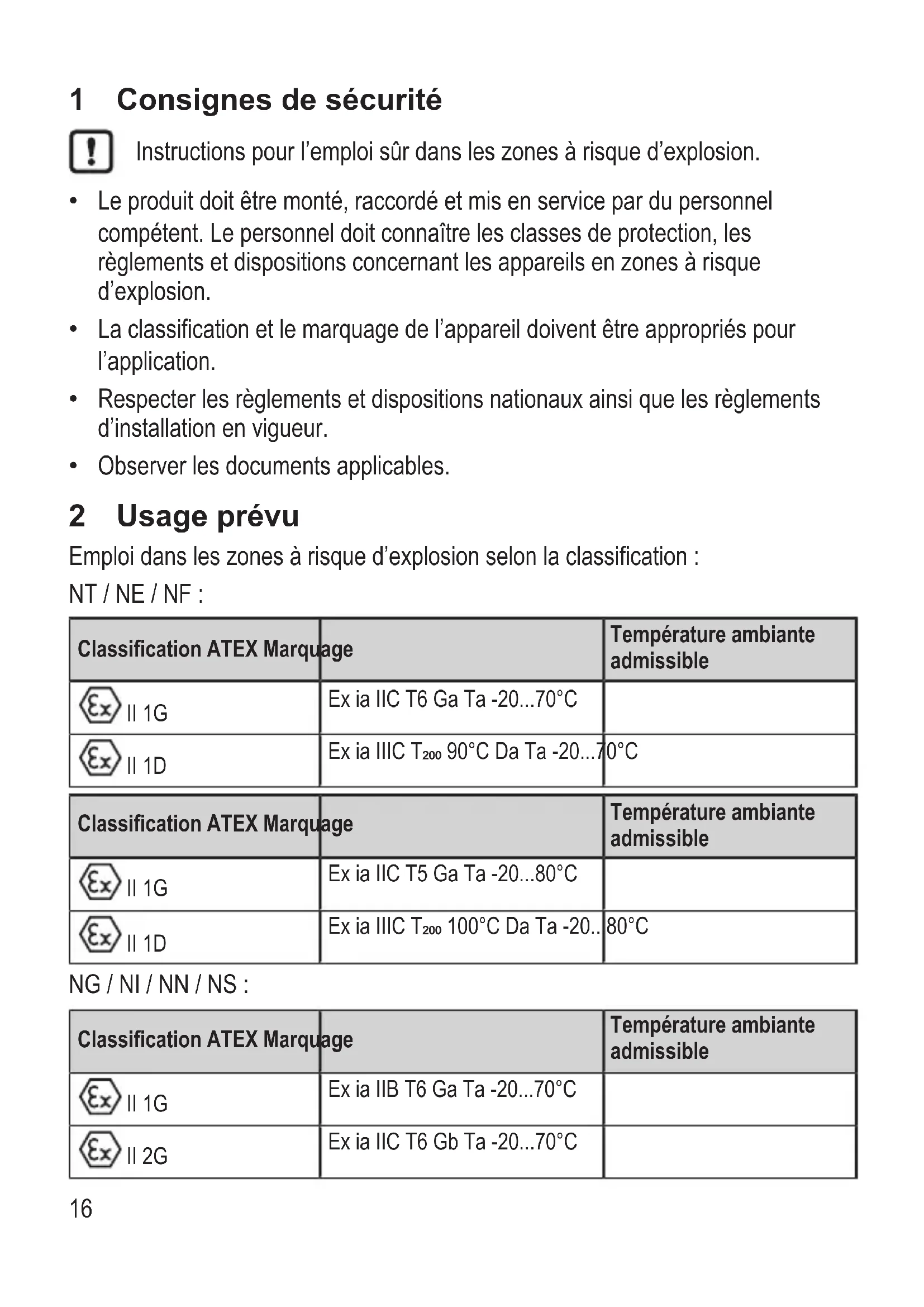

1 Consignes de sécurité
Instructions pour l'emploi sur dans les zones à risque d'explosion.
- Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
- La classification et le marquage de l'appareil doivent être appropriés pour l'application.
- Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
- Observer les documents applicables.
2 Usage prévu
Emploi dans les zones à risque d'explosion selon la classification :
NT/NE/NF：
| Classification ATEX Marquage | Température ambiente admissible | |
| ÉxII 1G | Ex ia IIC T6 Ga Ta -20...70°C | |
| ÉxII 1D | Ex ia IIIC T200 90°C Da Ta -20...70°C | |
| Classification ATEX Marquage | Température ambiente admissible | |
| ÉxII 1G | Ex ia IIC T5 Ga Ta -20...80°C | |
| ÉxII 1D | Ex ia IIIC T200 100°C Da Ta -20.. | 80°C |
NG / NI / NN / NS :
| Classification ATEX Marquage | Température ambiente admissible | |
| ÉxII 1G | Ex ia IIB T6 Ga Ta -20...70°C | |
| ÉxII 2G | Ex ia IIC T6 Gb Ta -20...70°C | |
| ÉxII 1D | Ex ia IIIC T200 90°C Da Ta -20...70°C | |
| Classification ATEX Marquage | Température ambiente admissible | |
| ÉxII 1G | Ex ia IIB T5 Ga Ta -20...80°C | |
| ÉxII 2G | Ex ia IIC T5 Gb Ta -20...80°C | |
| ÉxII 1D | Ex ia IIIC T200 100°C Da Ta -20..80°C | |
Certificat d'examen de type :
- UE:PTB01ATEX2191,BVS04ATEXE153X
- CEI:IECEx BVS 06.0003X
Les exigences des normes suivantes sont respectées :
ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011
Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :
$$ \boxed {U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W} $$
Inductance (Li) et capacité (Ci) effectives internes maximales :
| Référence Inductance interne | (Li) en μH | Capacité interne (Ci) en nF |
| NE5001 70 80 | ||
| NE5012 87 83 | ||
| NF5001, NF5002 340 140 | ||
| NF5003, NF5004 130 140 | ||
| NF5008, NF5010 134 141 | ||
| NF5012 344 141 | ||
| NF5023 147 143 | ||
| NF5030 134 141 | ||
| NG5001, NG5002 45 145 | ||
| NG5003, NG5004 50 155 | ||
| NG5010 58 157 | ||
| NG5011 53 147 | ||
| NG5016 62 157 | ||
| NG5019 49 146 | ||
| NG5021 54 156 | ||
| NI5001, NI5002 140 145 | ||
| NI5003, NI5004 110 145 | ||
| NI5011 118 147 | ||
| NI5012 148 147 | ||
| NN5001, NN5002 135 110 | ||
| NN5020 143 112 | ||
| NS5002 110 80 | ||
| NT5001 70 80 | ||
| NT5005 74 81 |
3 Montage
Protégér l'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.
3.1 Conditions spécifiques pour un fonctionnement sur
Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.
4 Maintenance, réparation et élimination
Le produit ne doit pas etre modifie; aucune réparation n'est possible. En cas de défaut, veuilles contacter le fabricant.
Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
