Produkttyp	Induktiver NAMUR-Sensor für explosionsgefährdete Bereiche
Marke	IFM
Modell	NG5001
Kategorie	Induktiver Detektor
Verwendung	Berührungslose Erfassung von metallischen Objekten in ATEX-Zonen (Gas und Staub)
ATEX-Klassifizierung (Gas)	Ex ia IIC T6 Ga (Ta -20…70 °C) oder Ex ia IIC T5 Ga (Ta -20…80 °C)
ATEX-Klassifizierung (Staub)	Ex ia IIIC T200 90 °C Da (Ta -20…70 °C) oder Ex ia IIIC T200 100 °C Da (Ta -20…80 °C)
Baumusterprüfbescheinigung	EU: PTB01ATEX2191, BVS04ATEXE153X / IECEx: IECEx BVS 06.0003X
Maximale Versorgungsspannung Ui	15 V
Maximaler Strom Ii	50 mA
Maximale Leistung Pi	120 mW
Interne Induktivität Li	45 μH
Interne Kapazität Ci	145 nF
Anschluss	Zugelassene eigensichere Stromkreise (NAMUR)
Explosionsschutz	Eigensicherheit (Ex ia)
Montage	Vor statischer Aufladung schützen; Trennwände zwischen Zonen vermeiden
Wartung	Keine Reparatur möglich; bei Defekt Hersteller kontaktieren
Gehäusematerial	Kunststoff (um elektrostatische Aufladung zu vermeiden)
Kabellänge	Typisch 2 m (je nach Ausführung)
Abmessungen (Durchmesser x Länge)	Ca. 18 mm x 60 mm
Gewicht	Ca. 50 g
Zulässige Umgebungstemperatur	-20…70 °C (T6) oder -20…80 °C (T5)
Reparierbarkeit	Nicht reparierbar; keine Ersatzteile verfügbar

Häufig gestellte Fragen - NG5001 IFM

Was ist das Funktionsprinzip des Sensors NG5001?

Der NG5001 ist ein induktiver NAMUR-Sensor, der das Vorhandensein von metallischen Objekten berührungslos erkennt. Er arbeitet mit einem eigensicheren Stromkreis für den Einsatz in explosionsgefährdeten Bereichen.

In welchen ATEX-Zonen kann der NG5001 installiert werden?

Er ist geeignet für die Zonen 0, 1, 2 (Gas) und 20, 21, 22 (Staub) gemäß den genannten ATEX-Klassifizierungen: Ex ia IIC T6/T5 Ga und Ex ia IIIC T200 90/100°C Da.

Was sind die Bedingungen für den elektrischen Anschluss?

Der Sensor darf nur an zugelassene eigensichere Stromkreise angeschlossen werden, die die maximalen Werte einhalten: Ui=15 V, Ii=50 mA, Pi=120 mW.

Wie installiert man den Sensor in explosionsgefährdeter Zone?

Die Installation muss durch qualifiziertes Personal erfolgen. Es sind elektrostatische Aufladungen am Gehäuse und Kabel zu vermeiden, und das Gerät darf nicht in einer Trennwand zwischen verschiedenen Zonen installiert werden.

Wie groß ist der Erfassungsbereich des NG5001?

Die Anleitung gibt keine genaue Reichweite an, aber für einen induktiven Sensor dieser Kategorie liegt sie typischerweise im Bereich von 2 bis 8 mm für ein Stahlziel.

Kann der Sensor im Defektfall repariert werden?

Nein, das Produkt darf nicht verändert werden und eine Reparatur ist nicht möglich. Bei Defekt ist der Hersteller zu kontaktieren für einen Austausch.

Welche Konformitätszertifikate hat der NG5001?

Er besitzt eine EU-Baumusterprüfbescheinigung: PTB01ATEX2191, BVS04ATEXE153X, sowie das IECEx-Zertifikat BVS 06.0003X.

Hält der Sensor extreme Temperaturen aus?

Ja, gemäß der Klassifizierung T6 arbeitet er von -20 °C bis +70 °C und bei T5 von -20 °C bis +80 °C.

Wie wird der Sensor gewartet?

Es ist keine spezielle Wartung erforderlich. Es reicht aus, das Gerät und das Kabel vor mechanischen Belastungen zu schützen und die ATEX-Installationsbedingungen einzuhalten.

Was sind die Werte der internen Kapazität und Induktivität?

Für das Modell NG5001 beträgt die interne Induktivität Li 45 μH und die interne Kapazität Ci 145 nF.

BEDIENUNGSANLEITUNG NG5001 IFM

(Ex-Schutz relevanter Teil)

Induktiver Sensor NAMUR

1. Nach der ATEX-Richtlinie 2014/34/EU (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden.
2. Sollte dieser Lieferung keine Betriebsanleitung oder EU Konformitätserklärung in der Sprache des EU-Verwendungslandes beiliegen, kann diese bei Ihr dem Handler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden.
3. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem ausdrücklich darauf auf hin, dass jegliche Haftung ausgeschlossen ist, die thereaus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

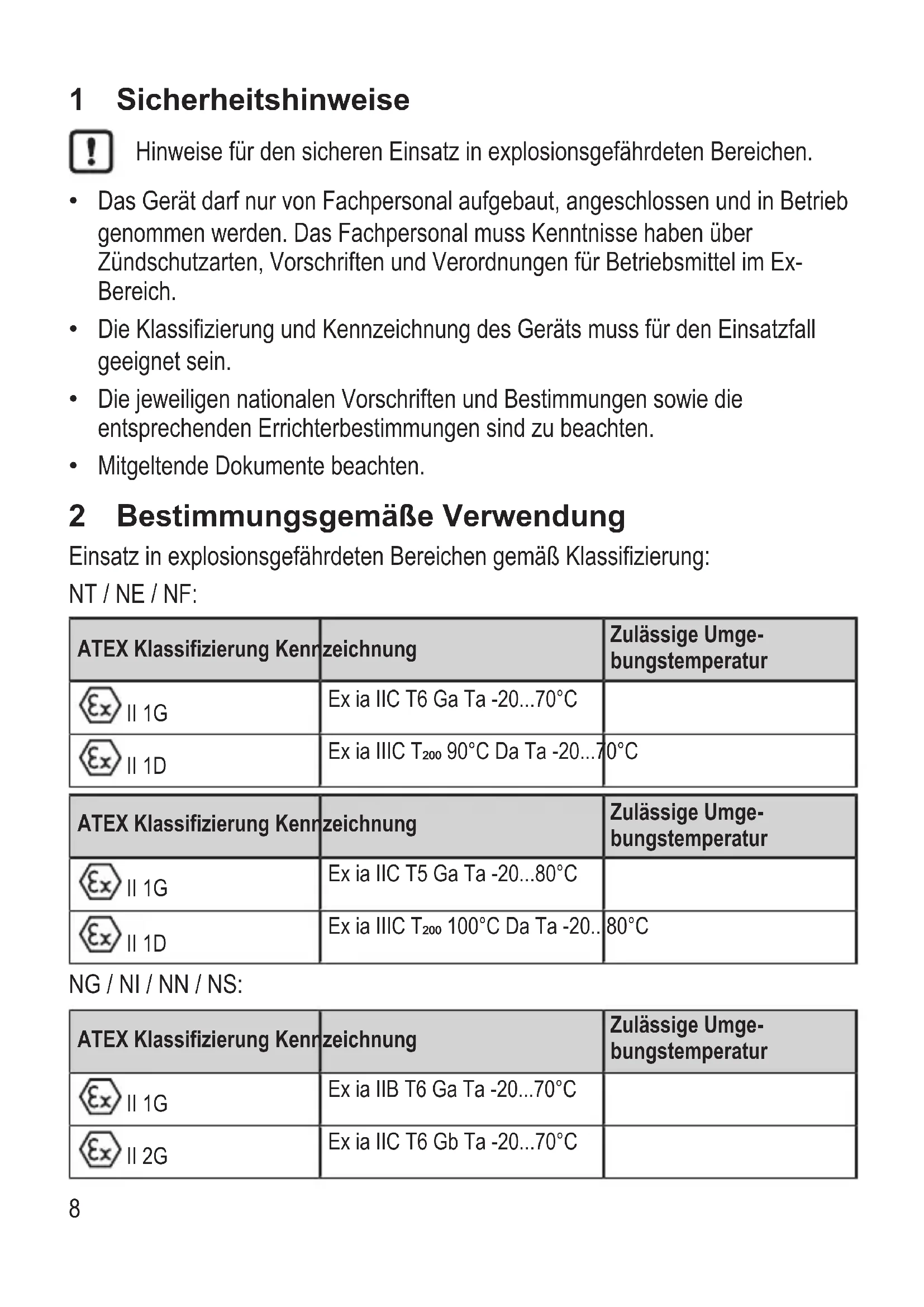

1 Sicherheitshinweise

Hinweise für den sicheren Einsatz in explosionsgeführdeten Bereichen.

• Das Gerätarf nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich.
  Die Klassifizierung und Kennzeichnung des Geräts muss für den Einsatzfall geeignet sein.
• Die jeweiligen nationalen Vorschriften und Bestimmungen sowie die entsprechenden Errichterbestimmungen sind zu beachten.
  Mitgeltende Dokumente beachten.

2 Bestimmungsgemäß Verwendung

Einsatz in explosionsgeführdeten Bereichen gemäß Klassifizierung:

NT/NE/NF:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ΞxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ΞxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ΞxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ΞxII 1D	Ex ia IIC T200 90°C Da Ta -20...7	0°C
ATEX Klassifizierung Kennr	zeichnung	Zulässige Umge-bungstemperatur
ΞxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ΞxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ΞxII 1D	Ex ia IIC T200 100°C Da Ta -20..	80°C

Baumusterprüfbescheinigung:

EU:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Die Anforderungen folgender Normen werden erfüllt:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Anschluss nur an eigensichere Stromkreise, die mit Baumusterprüfbescheinigung zugelassen sind und folgende Höchstwerte nicht überschreiben:

Ui = 15 V, li = 50 mA, Pi = 120 mW

Maximal wirksame innere Induktivität (Li) und Kapazität (Ci):

Artikelnummer Innere Induktiv	tät (Li) in μH Innere Kapazität	Ci) in nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Gerät und Kabel vor Zerstörung schützen.
Statische Aufladungen an Kunststoffgeräten und Kabeln vermeiden.
Zur Vermeidung von elektrostatischer Aufladung metallische Teile (Steckergehause, Befestigungselemente, Schutzgehause usw.) in den Potentialausgleich einbeziehen.
Gerät nicht in die Trennwand zwischen verschiedenen Zonen einbauen.
Beim Einsatz in Zone 0 die Kabeldosen vor intensiver elektrostatischer Aufladung schützen.

3.1 Besondere Bedingungen für den sicheren Betrieb

Die Kennzeichnung immer der Betriebsanleitung enthalten, da sie aus Platzgründen nicht vollständig auf dem Gerät aufgebracht sein könnte.

4 Wartung, Instandsetzung und Entsorgung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Im Fehlerfallitte an den Hersteller wenden.

Bei Bedarf können Datenblätter oder Baumusterprübschesingungen / Zertifikate beim Hersteller angefordert werden ( Deckblatt / Rückseite).
