Tipo de produto	Máquina de lavar frontal
Capacidade de lavagem	8 kg
Velocidade máxima de centrifugação	1600 rpm
Classe energética	A+++
Dimensões (A x L x P)	84,8 cm x 59,8 cm x 63,8 cm
Peso líquido	78 kg
Alimentação	220-240 V / 50 Hz
Consumo anual de água	10 200 L
Consumo anual de energia	200 kWh
Nível sonoro (lavagem)	48 dB(A)
Nível sonoro (centrifugação)	74 dB(A)
Funções principais	Partida retardada, Segurança infantil, Display digital, Programa rápido, Limpeza do tambor
Tipo de motor	Motor sem escovas EcoSilence Drive
Cuba	Cuba em polímero anticorrosão
Sistema antivibração	VarioSoft com sensor de carga
Reparabilidade	Manual de reparação detalhado disponível, peças sobressalentes acessíveis
Manutenção e limpeza	Limpeza regular do tambor, drenagem do filtro, limpeza do compartimento de produtos
Segurança	Segurança infantil, proteção contra vazamentos, parada automática em caso de problema
Garantia	2 anos (de acordo com a legislação)

Perguntas frequentes - Serie 6 WAU28S70NL BOSCH

Como instalar corretamente minha máquina de lavar Bosch Serie 6 ?

Remova os parafusos de transporte na parte traseira, conecte as entradas de água (apenas fria se não houver ciclo quente), conecte a mangueira de drenagem e nivele o aparelho usando os pés ajustáveis.

O que fazer se a máquina de lavar não liga ?

Verifique se a tomada está bem conectada e se o disjuntor não desarmou. Certifique-se de que a porta está corretamente fechada. Se o problema persistir, desconecte por 60 segundos e reconecte.

Como limpar o filtro de drenagem ?

Desconecte o aparelho, abra a tampa na parte inferior direita, coloque um recipiente, desrosqueie a tampa do filtro, remova as impurezas, rosqueie novamente e feche.

Por que minha máquina de lavar faz barulho durante a centrifugação ?

Isso pode ser devido a uma carga mal distribuída, objetos duros no tambor ou parafusos de transporte não removidos. Verifique também se o aparelho está nivelado.

Como usar a partida retardada ?

Programe seu ciclo, pressione 'Partida retardada', selecione o número de horas (até 24), depois pressione 'Iniciar'. A hora de término será ajustada.

O que significa o código de erro E17 ?

E17 indica um problema de pressão de água. Verifique se a torneira de entrada de água está aberta e se a mangueira não está dobrada. Se o código persistir, contate o serviço de assistência.

Como descalcificar o tambor ?

Use um programa 'Limpeza do tambor' com um descalcificador específico ou vinagre branco. Nunca misture com água sanitária.

Posso lavar roupas de lã ?

Sim, use o programa 'Lã' com água fria ou no máximo 30°C e um sabão especial para lã. Não centrifugue em alta velocidade.

Como trocar a vedação da porta ?

Siga as etapas do manual: remova o painel frontal, solte o anel de fixação, substitua a vedação e remonte. Cuidado com bordas afiadas.

Qual é a capacidade máxima de roupa ?

A capacidade é de 8 kg para algodão. Não exceda esse limite para evitar sobrecarga e danos ao motor.

MANUAL DE UTILIZADOR Serie 6 WAU28S70NL BOSCH

Kivouo ano mwn npwv eaiiac xahapwv Bswv

Tpaunatipoc eaiiaac TwnaTow.

Aopaiote ta eapntmuata aTTO Twn.

PPOEOXHI

Kivouw ano Twn eapntmuw vaaipw b

Znmu eaaa aepn ngs ouakeun ng otny oikia tou nAatn, x. dAteo.

Aoepaaiote ta eapntmuata ano TTwn.

PouotOeOg:

H oukeun eivai anouovdeepvnt ao tv npoxnpofooiag.
Houkeun elvai aTIOOUVDeEeVn aTO thy npoxh vepou.
H npoopaan otic ouokuec eivai aeUeepn.
ExiaqaiapeoTo kattaki epyaioac-216
Exi aqapeo to ouptap atopputavtkou-218
ExiaopaeEi n pTuTn.

3.9.1 Aqaipeoon qwiioou tuivou

1. Agaipeote n Baoan Tou wtiou TuImavou aTn oukeun.
2. ATOOUVEATE TIS NAEKTIPIKEG AUVDEDAEG
3. AaipoeoTov wtiioTOU TAVO anTn baoan tou wtiou TOIavou.

3.9.2ToTOnTeTnOgwiOpoTuTnavou

Eykaataotne me nV avitheon oepa.

EπIOKεUN

3.10 Avikataaotaan kaLmuatocavlaas

PouT6eOg:

H oukeun eivai aioouvdeepen aTnTn npox npo0oocla
H oukeun eivai aonouvodemuyn aoTny npaoxvpeou.

Sobre este documento 360

1.1 Informação importante 360

1.1.1 Finalidade 360
1.2 Explicação dos símbolos 360
1.2.1 Niveis de perigo 360
1.2.2 Simbolos de perigo 360
1.2.3 Estrutura dos avisos 361
1.2.4 Simbolosgerais 361

Ferramentas e auxiliares 362

Reparacao. 363

3.1 Substituir o tampo 363

3.1.1 Remover o tempo 363
3.1.2 Instalar o tempo 363

3.2 Substituir o painei dos comandos 364

3.2.1 Remover o painei dos comandos 364
3.2.2 Instalar o painei dos comandos 364

3.3 Substituir a gaveta para detergente 365

3.3.1 Remove a gaveta para detergente 365
3.3.2 Instalaragavetadaperedetergente 365

3.4 Substituir a pega da gaveta para detergente 366

3.4.1 Remover a pega da gaveta para detergente 366
3.4.2 Instalar a pega da gaveta para detergente 366

3.5 Substitur a porta 367

3.5.1 Remover a porta 367
3.5.2 Instalar a porta 367

3.6 Substitir os componentes da porta 368

3.6.1 Remover os componentes da porta 368
3.6.2 Instalar os componentes da porta 368

3.7 Substitir a vedao da porta.. 369

3.7.1 Remove a vendaço da porta 369
3.7.2 Instalar aVEDACAO da porta 372

3.8 Substituir o dispositorio de bloqueio da porta 373

3.8.1 Remover o dispositorio de bloqueio da porta 373
3.8.2 Instalar o dispositovo de bloqueio da porta 374

3.9 Substituir a luz do tambor 375

3.9.1 Remover a luz do tambor 375
3.9.2 Instalaraluzdo tambor 375

3.10 Substituir a tampa da bomba 376

3.10.1 Remover a tampa da bomba 376
3.10.2 Instalar a tampa da bomba 376

3.11 Substitu o paine frontal 377

3.11.1 Remover o paine frontal 377
3.11.2 Instalar o painel frontal 379

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;nestedocumento possuem um aspeto normalizzato e uma estrutura normaliz- zada.

Tip e origem do perigo!

Possível consequencia de evaporar o perigo / como: Medidas e probócios para prevenir o perigo.

O seguido exemple minha um avis que adverte contra choques electricos devo a partes sob tensão. A medida para fazer o perigo é mentionada.

Morte por eletrocussao

Desligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparacoes.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates他们在该文件中

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes-nas texto)
	Identificacao de uma ligaçao para um tu-orial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne-cessarias
if	Identificacao de uma condição (se ..., en-tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número dematerial
Estado Identificacao de um texto exibido /Janeia(no visor do aparecido)

Tabela 3: Simbolos gerais

Ferramentas e auxiliares

Designação Detallhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plácico
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segurar	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Chave dinamôtrica [15000441]	Chave dinamôtrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detallhes Imagens
Chave combinada [00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch [00340814]	Tamanho da chave 13°mm, M8
Chave combinada [00340817]	Tamanho da chave 17 mm, M10
Chave combinada [15000459]	Tamanho da chave 16°mm, M10

Reparação

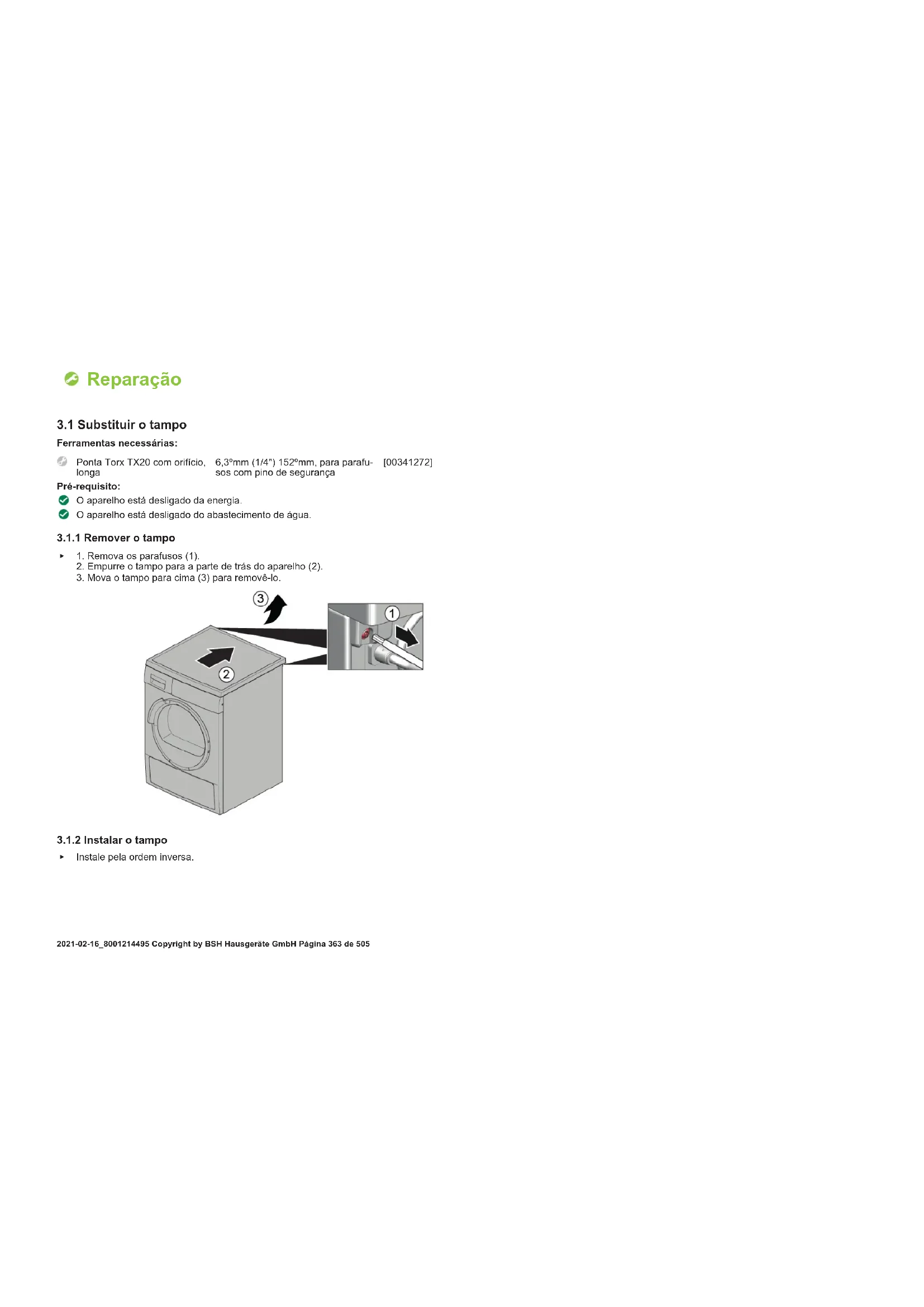

3.1 Substituiro tampo

Ferramentas necessarias:

Ponta Torx TX20 com orificio, 6,30mm (1/4") 152mm, para parafu- [00341272] longa sos com pino de segurarca

Pré-requisito:

O aparheiro está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.1.1 Remover o tampo

1. Remova os parafusos (1).
2. Empurre o tempo para a parte deTRS do aparelho (2).
3. Mova o tampo para cima (3) para remove-lo.

3.1.2 Instalar o tempo

• Instale pela ordem inversa.

Reparacao

3.2 Substituir o painei dos comandos

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de proteção.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparhos contra o deslizamento.

Risco de queda de peças devido a parafudos desapertados! Lesoes devido a queda de peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafudos desapertados!

Danos em outros componentes do aparecido ou na casa do cliente, p. ex. no pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desigado da energia.
O aparheiro está desligado do abastecimento de água.
O tempo FOI removido. 363
A gaveta para detergente foi removida. 365

3.2.1 Remover o painei dos comandos

1. 1. Remova os parafusos (1).

2. Solte os elementos de encaixe (2, 3).

1. Solte o contacto de ligação da unidade de controlo.
2. Remova o painei dos comandos.

3.2.2 Instalar o painei dos comandos

• Instale pela ordem inversa.

Reparação

3.3 Substituir a gaveta para detergente

Pre-requisito:

O aparenho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

3.3.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
   2.1. Pressione para baixo ao inserir (1).

2. Remova a gaveta para detergente (2).

3.3.2 Instalar a gaveta para detergente

• Instale pela ordem inversa.

Reparação

3.4 Substituir a pega da gaveta para detergente

Pre-requisito:

O aparelho está desigado da energia.
O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365

3.4.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gavela para detergente.

3.4.2 Instalar a pega da gaveta para detergente

• Instale pela ordem inversa.

Reparacao

3.5 Substituir a porta

CUIDADO

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos
- São coloque as mês na zona das dobradiças.
Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta está aberta.

3.5.1 Remove a portal

1.

ATENCAOI

Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparecido ou na casa do cliente, p
ex., no pavimento.
Proteja o componente contra as quedes.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a queda de peças.
Proteja o componente contra as quidas.

Remova os parafusos (1).

1. Remova a porta para cima.

3.5.2 Instalar a porta

Instale pela ordem inversa.

Reparacao

3.6 Substituir os componentes da porta

CUIDADO Zona das dobridas aberta!

Esmagamento / entalamento dos dedos Não colque as muitas na zona das doradiças.

Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A porta fosremovida. 367

3.6.1 Remover os componentes da porta

Desmonte a porta do exterior para o interior.

3.6.2 Instalar os componentes da porta

• Instale pela ordem inversa.

Reparação

3.7 Substituir aVEDAGAO da porta

Arestas vivas no alojamento!

Lesoes por corte
Use luvas de protecao.

Risco de queda de peças devido a parafusos desapertados!

Lesoes devido a queda de peças.
Proteja o componente contra as quedes.

Risco de queda de peças devido a parafudos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.
no pavimento.
Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365
A portafoi removida. 367
A tampa da bomba foi removida. 376

3.7.1 Remover aVEDA da porta

1.

Levante o aparelho na parte darente.

1. Solte os parafusos na parte inferior do painei frontal (1).

1. Baixe o aparelho.

Reparacao

1. Remova os parafusos na zona da bomba (2). 5. 1. Solte os parafusos na parte de trás do aparelho (1).

1. Remova o tempo (2, 3).

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página 370 de 505

Reparacao

6.1. Remova os parafusos (1).

1. Solte os elementos de encaixa do poinel da fachada (2, 3).
2. Solte os parafusos do involucro do dispenser.

7. Remova o painei da fachada.

1. Remova o suporte da luz do tambor na parte superior.

9.
Remova o anel de tensao da junta com uma ferramenta de plastico.

1. Solte a vemacao da porta do painei frontal.
2. Solte o conector do cabo do dispositovo de bloqueio da porta.

Reparacao

1. Solte os parafusos na parte superior do painei frontal (3).

1. Remova o painei frontal.

2. Solte todas as ligações de mangueiras.

1. Remova aVEDACAO da porta.

3.7.2 Instalar aVEDa da porta

AVISO

Risco de quesa de peças de forma a instalacao incorrente! Ferimentos ou danos no aparecido.

Aperte o anel de tensao da borracha do oculo com 3,4 Nm.

Instale pela ordem inversa.

Reparacao

3.8 Substituir o disposicao de bloqueio da porta

Na qualida de fabricante, somos obligados a fornecer ao consumidores um disposito de bloqueio da porta sobressalente incluindo as instruções de reparacao de accordo com o Regulamento (UE) 2019/2023. Contudo, gostarismos de salientar que apsoa substituicao de um dispositivo de bloqueio da porta, e necessario um teste de segunca eletrotecnica realizado por um professional qualificado antes de colocar o dispositivo em funcaoamento. Tem de ser possivel verificar a qualificacao da Pessoa em questiono de accordo com as leis, regulamentos e nomas espécicas do pais.

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devo aCHOque eltrico em caso de reparacao inadequada

As partes elétricas devem ser reparadas por um elétricsta qualificado.
- Após a reparação, Solicite a realização de um�试e de segurar deordo com VDE 0701 ou os regulamentos espécicos do pals.

CUIDADO

Arestas vivas no alojamento! Lesoes por corte
Use luvas de protecao.

AVISO

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento
Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a quedade pecas.
Proteja o componente contra as quedes.

ATENÇAO!

Risco de queda de peças devo a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento.
Proteja o componente contra as quedes.

Pré-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido.→363
O paine la cachada foRremovido.
A portafoi removida. 367
O anel de tensao foi removido.
O painei frontal foI removido.
AVEDACDAportofoiremovida

3.8.1 Remover o disposativo de bloqueio da porta

1. Desligue a ficha do dispositivo de broqueio da porta.
2. Solte o disposicao de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparacao

3.8.2 Instalar o dispositivo de bloqueio da porta

• Instale pela ordem inversa.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Páginha 374 de 505

Reparação

3.9 Substituir a luz do tambor

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparehos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex..

pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente aessivel.
O tempo foi removido.→363
A gaveta para detergente FOI removida. 365
O paine la fachada foi removido.

3.9.1 Remove a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.
2. Desligue as ligacoes eletricas.
3. Remova a luz do tambor do suporte da luz do tambor.

3.9.2 Instalar a luz do tambor

• Instale pela ordem inversa.

Reparação

3.10 Substituir a tampa da bomba

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.10.1 Remover a tampa da bomba

1. Abra a tampa da bomba.

1. Remova a tampa da bomba.

3.10.2 Instalar a tampa da bomba

Instale pela ordem inversa.

Reparacao

3.11 Substitui o painei frontal

Pre-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida.→365
A portafofiremovodia. 367
AVEDACAO da porta foi removida.
A tampa da bomba foi removida.→376

3.11.1 Remover o paine frontal

1.

Levante o aparelho na parte darente.

1. Remova os parafusos na parte inferior (1).

1. Baixe o aparelho.

Reparacao

4.1. Remova os parafusos (1).

1. Empurre o tempo para a parte de trás do aparelho (2).
2. Mova o tempo para cima (3) para remove-lo.

5.1. Remova os parafusos (1).

1. Solte os elementos de encaixe (2, 3).

1. Remova o painei da fachada.

7.

CUIDADO

Risco de queda de peças devo a parafusos desapertados! Lesoes devo a queda de peças. Proteja o componente contra as quedes.

Reparacao

ATENCAOI

Risco de queda de peças devido a parafudos desapertados! Danos em outros componentes do aparecido ou na casa do cliente, p. ex., no pavimento.

Remova os parafudos na parte darente促成o de baixo para cima (2, 3).

• Instale pela ordem inversa.

3.3 Sustitur el compartmento para detergente 449

3.3.1 Desmontar el compartmento para detergente 449
3.3.2 Montar el compartmento para detergente 449

3.4 Sustituir el tirador del compartmento para detergente 450

3.3 Sustituir el compartmento para detergente

Requisito:

3.4 Sustituir el tirador del compartmento para detergente

Requisito:

• Usar quantes de segurar.

Requisito:
