Serie 6 WAU28S70NL - Vaskemaskin BOSCH - Gratis bruksanvisning og manual

Produkttype	Frontbetjent vaskemaskin
Vaskekapasitet	8 kg
Maksimal sentrifugehastighet	1600 o/min
Energiklasse	A+++
Mål (H x B x D)	84,8 cm x 59,8 cm x 63,8 cm
Nettovekt	78 kg
Strømforsyning	220-240 V / 50 Hz
Årlig vannforbruk	10 200 L
Årlig energiforbruk	200 kWh
Lydnivå (vask)	48 dB(A)
Lydnivå (sentrifugering)	74 dB(A)
Hovedfunksjoner	Utsatt start, Barnesikring, Digitalt display, Kortprogram, Trommelrengjøring
Motortype	Børsteløs motor EcoSilence Drive
Trommel	Korrosjonsbestandig polymerbeholder
Antivibrasjonssystem	VarioSoft med lastføler
Reparerbarhet	Detaljert reparasjonsveiledning tilgjengelig, reservedeler tilgjengelige
Vedlikehold og rengjøring	Regelmessig trommelrengjøring, tømming av filter, rengjøring av vaskemiddelskuff
Sikkerhet	Barnesikring, lekkasjebeskyttelse, automatisk stans ved problem
Garanti	2 år (i henhold til lovgivning)

Ofte stilte spørsmål - Serie 6 WAU28S70NL BOSCH

Hvordan installerer jeg min Bosch Serie 6 vaskemaskin riktig?

Fjern transportskruene bak, koble til vanninntaket (bare kaldt hvis ikke varmtvannsprogram), koble til avløpsslangen, og juster maskinen i vater med de justerbare føttene.

Hva gjør jeg hvis vaskemaskinen ikke slår seg på?

Kontroller at støpselet er satt i og at sikringen ikke har gått. Forsikre deg om at døren er ordentlig lukket. Hvis problemet vedvarer, koble fra strømmen i 60 sekunder og koble til igjen.

Hvordan rengjør jeg avløpsfilteret?

Koble fra apparatet, åpne luken nede til høyre, plasser et kar, skru av filterlokket, fjern urenheter, skru på igjen og lukk.

Hvorfor lager vaskemaskinen støy under sentrifugering?

Dette kan skyldes ujevn fordeling av tøy, harde gjenstander i trommelen, eller at transportskruene ikke er fjernet. Kontroller også at maskinen står i vater.

Hvordan bruker jeg utsatt start?

Still inn programmet, trykk på "Utsatt start", velg antall timer (opptil 24), og trykk deretter på "Start". Sluttidspunktet justeres.

Hva betyr feilkode E17?

E17 indikerer et problem med vanntrykket. Kontroller at vannkranen er åpen og at slangen ikke er knekt. Hvis koden vedvarer, kontakt kundeservice.

Hvordan avkalker jeg trommelen?

Bruk et program for "Trommelrengjøring" med et spesifikt avkalkingsmiddel eller eddik. Bland aldri med klorin.

Kan jeg vaske ullklær?

Ja, bruk programmet "Ull" med kaldt vann eller maks 30 °C og en spesiell ullvaskemiddel. Ikke sentrifuger på høy hastighet.

Hvordan bytter jeg dørpakningen?

Følg trinnene i veiledningen: fjern frontpanelet, løsne klemringen, bytt pakningen, og sett alt sammen igjen. Vær forsiktig med skarpe kanter.

Hva er maksimal kapasitet for tøy?

Kapasiteten er 8 kg for bomull. Ikke overskrid denne grensen for å unngå overbelastning og skade på motoren.

BRUKSANVISNING Serie 6 WAU28S70NL BOSCH

Foranstaltninger og forbud for at forbindre faren.

Defelgende eksempler viser an advasder, der advarer mod elektrisk sted pga. spendsdingsefrende delie. Foranstaltingen til at undga faren er naevtn.

FARE

3.9.1 Fjernelse at tromlelys

1. Traek tromleysholderen ud af apparatet.
2. Afbyd de elektriske tilstunnger.
3. Fjern tromleyset fra tromleysholderen.

Reparasjonstips - Vaskemaskin

3.10 Utskiftning av pumpedeksel 334

3.10.1 Demontering av pumpedeksel 334
3.10.2 Montering av pumpedeksel 334

3.11 Utskiftnig av frontpanel 335

3.11.1 Demontering av frontpanel 335
3.11.2 Montering av frontpanel 337

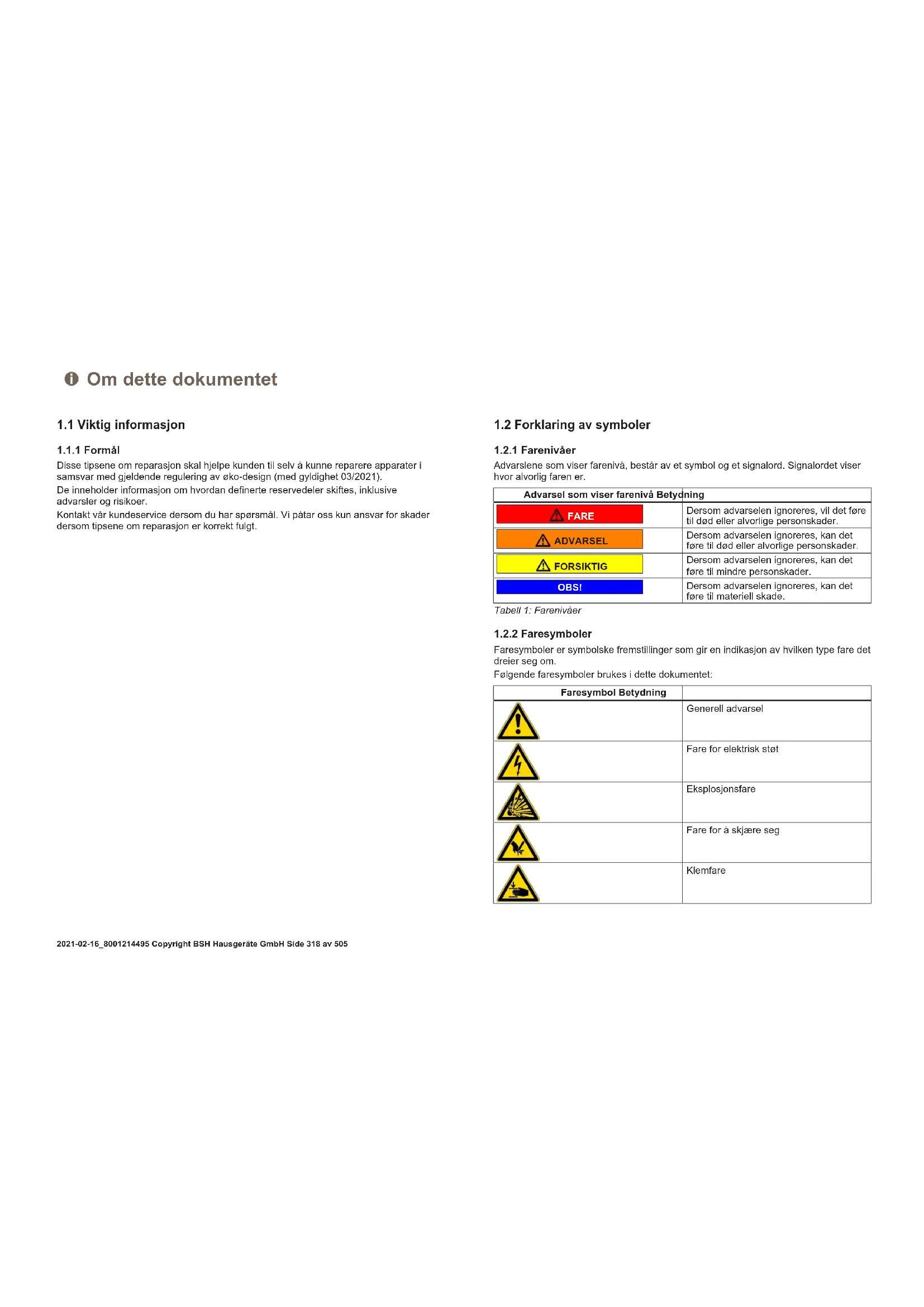

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av 己 -design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivae

1.2.2 Faresymboler

Faresymboler er Symbolske fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarel mot elektrisk stot pa grunn av strmforende dele. Tiltaket for a unnga faren er angitt.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesielt tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnirger
	Identifizierung av en betingelse (hvis ...,)sá ...)
	Identifizierung av et resultat
[Start]Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Verktoy og hjelpemidler

Betegnelse Detaljer	Bilder
Hjelpeverktøy [15000155]	Verklæy for á lysne plastdeler
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Momentørkkel [15000441]	Momentørkkel 20 - 100 Nm
Flat skrutrekker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskytende isola-sjon 1000 V AC
Flat skrutrekker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskytende isola-sjon 1000 V AC
Spisstang,vin-kelmønster [00341269]	Lengde 200 mm
Avbitertang [00342182]	Lengde: 200 mm

Betegnelse Detaljer Bilder
Fastnøkkel [00340811]	Størrelse på fastnøkkel 10°mm, M6
Combination wrench [00340814]	Størrelse på fastnøkkel 13°mm, M8
Fastnøkkel [00340817]	Størrelse på fastnøkkel 17 mm, M10
Fastnøkkel [15000459]	Størrelse på fastnøkkel 16°mm, M10

Reparasjon

3.1 Utskifting av arbeidsplate

Spesielle hjelpemidler:

Torx-bits TX20 med hull, langt 6,3mm (1/4") 152mm, for skruer med splint [00341272]

Forutsetning:

3.1.1 Demontering av arbeidsplate

1. Fjern skruene (1).
2. Skyy arbeidsplaten til baksiden av apparatet (2).
3. Beveg arbeidsplaten opp (3) for a fjerne den.

3.1.2 Montering av arbeidsplate

Monteres i motsatt rekkefolge.

Reparasjon

3.2 Utskifting av instrumentpanel

Forutsetting:

3.2.1 Demontering av instrumentpanel

1. 1. Fjern skruene (1).

2. Løsne laselementene (2, 3).

1. Løsne kontrollenhetens pluggkontakt.
2. Demonter instrumentpanelet.

3.2.2 Montering av instrumentpanel

Monteres i motsatt rekkefge.

Reparasjon

3.5 Utskiftning av dør

Forutsetning:

1. Ta ut doren mot oppsiden.

3.5.2 Montering av dor

Monteres i motsatt rekkeftege.

Reparasjon

3.6 Utskiftning av dorkomponenter

FORSIKTIG

Apent hengsleomradel

Fare for a knuse/sette fast fingre
- Ikke grip inn i hengsleomraret.
Bruk vemehansker.

Forutsetning:

Ta doren fra haverandre fra utsiden til innsiden.

3.6.2 Montering av dorkomponenter

Monteresimotsattrekkefolge.

Reparasjon

1. Fjern skruene i pumpeomradet (2). 5. 1. Løsne skruene på baksiden av apparatelet (1).

1. Ta av arbeidsplaten (2, 3).

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Side 328 av 505

Reparasjon

6.1.Fjern skruene (1).

1. Løsne instrumentpanelets laselementer (2, 3).
2. Løsne skruene i dispenserhuset.

7. Demonter instrumentpanelet.

1. Demonter trommellampeholderen pa toppen.

9.

OBSI

Fare for skader pa overflaten!

oparatets overflate kan fa riper ved bruk av feil verktoy.
Bruk bare plastverktoy nár du skal skiffe ut strammeringen

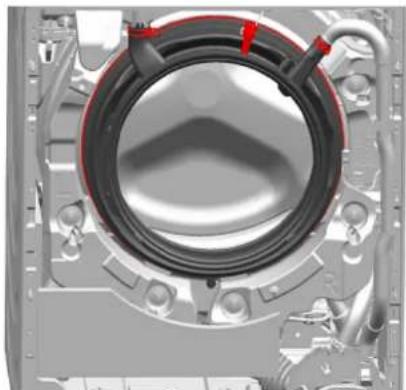

Fjern strammeringen fra pakningen med et plastverktoy.

1. Løsne dorpakningen fra frontpanelet.
2. Løsne kabelkontakten fra drolasen.

Reparasjon

1. Løsne skruene på toppen av frontpanelet (3).

1. Demonter frontpanelet.

2. Løsne alle slangekoblingene.

3.8 Utskiftning av dorlas

I eigenskap av produsent er vi forpliktet til a stille til radighef forbrukerne reserve-delen dorlas inkl. reparasjonsveileinding i samsvar med direktiv (EU) 2019/2023. Men vi vil griere oppermarksom pa at det etter utskifting av en dorlas ma utferees en elektokeknisk sikkerhetstest av en kualifisert elektriker for apparatet tas i bruk. Denne personen malkne dokumentere at hun/han er kualifisert i henhold til geldende lover, forskriter og standarder i det respective land.

FARE

Fare for elektrisk stot på grunn av stromfondere deler! Livsfar på grunn av elektrisk stot ved feil reparasjon
Etter reparasjonen ma du sorge for at det utfores en sikkerhests-test iht.VDE 0701 ell gjeldende forskrifter i det respektive land

FORSIKTIG

Skarpe kanter pa hus! Kutskader
Bruk vemehansker.

ADVARSEL

Tiltedera applicater kan skii ut! Beinbrudd/klemskader
Sikre apparatenemotaskliut.

FORSIKTIG

Fare for at deler kan falle nede gn prunn av lnsnede skruer! Perskade gn prunn av fallende deler. Sikre componenten sa den ilke kan falle ned.

Fare for at deleer kan falle ned pa grunn av lnsene skrue! Skade pa andre deler pa apparatet ell er i kundens hjem, f.eks. gult. Sikre komponenten sa den ilke kan falle ned.

Forutsetting:

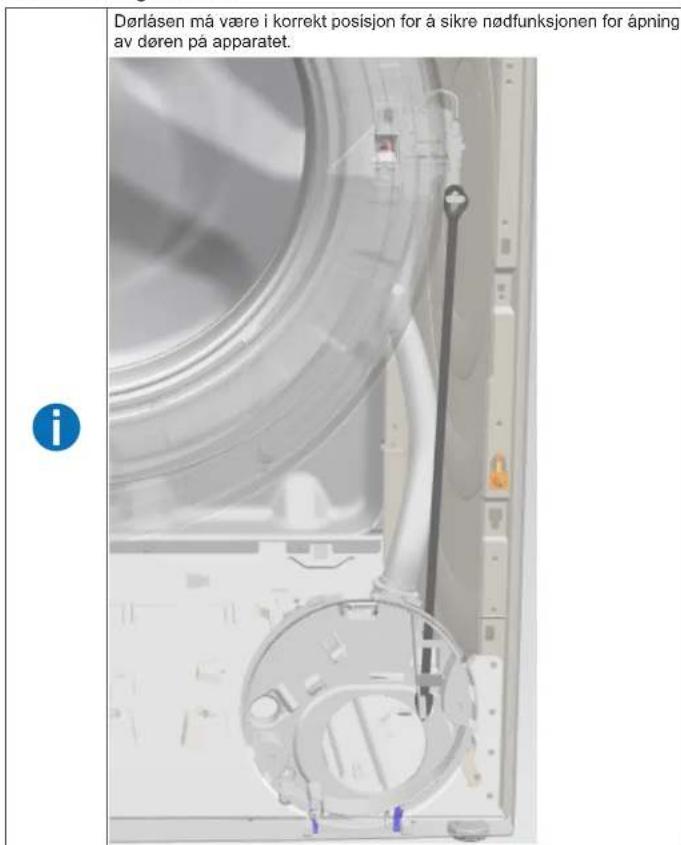

3.8.2 Montering av drolas

Monteres i motsatt rekkege.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Side 332 av 505

Reparasjon

3.9 Utskiftning av lampe i trommel

Skarpe kanter pa husi! Kutskader

Bruk vemehansker.

Forutsetting:

3.9.1 Demontering av lampe i trommel

1. Trekk trommellampeholderen ut av apparatet.
2. Koble fra de elektriske tilkoblingene.
3. Demonter trommellampen fra trommellampeholdersen.

3.9.2 Montering av lampe i trommel

Monteres imotsatt rekkefoge.

Reparasjon

3.10 Utskiftning av pumpedeksel

Forutsetning:

3.10.1 Demontering av pumpedeksel

1. Apne pumpedekslet.

1. Ta av pumpedekslet.

3.10.2 Montering av pumpedeksel

Monteres i motsatt rekkefolge.

Reparasjon

3.11 Utskifting av frontpanel

FORSIKTIG

Skarpe kanter på husl
Kutskader

Bruk vernehansker.

Forutsetting:

3.11.1 Demontering av frontpanel

1.

ADVARSEL

Tiltede apparater kan skil ut!
Beinbrudd/klemskader

Sikre apparatene mot a skli ut.

Loftoppapparatetforan.

1. Fjern skruene nederst (1).

1. Senk apparente ned.

Reparasjon

4.1.Fjern skruene (1).

1. Skyy arbeidsplaten til baksiden av apparatet (2).
2. Beveg arbeidsplaten opp (3) for a fierne den.

5.1.Fjern skruene (1).

1. Løsne laselementene (2, 3).

1. Demonter instrumentpanelet.

7.

EORSIKTIG

Fare for at deleter kan falle ned pa grunn av lesnede skrur! Personskade pa grunn av fallende deleter.

Sikre componenten sa den ikke kan falle ned.

Reparasjon

OBSI

Fare for at deler kan falle ned pa grunn av lnsne de skrui! Skade pa andre deler pa apparatet ell kundens hjem, feks. gulv. Sikre componenten sa den ilke kan falle ned.

Fjern skruene pa fronten; nedenfra og opp (2, 3).

1. Demonter frontpanelet.

3.11.2 Montering av frontpanel

Monteres i motsatt rekkefolge.

Torbits TX20 med hal, lang 6,3mm (1/4") 152mm, for skruvar med sakerhetssift [00341272]

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

3.1.1 Ta bort arbetsbank

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!

PersonskadorPGAgrundavfallandedelar.

Sakra komponenter sa att de inte faller ner.

Risk for fallande delar pa ground av lossade skruvar!

Risk for fallande delar pa ground av lossade skruvar!
Personskador pá grund av fallande delar.

Sakra komponenter sa att de inte faler ner.

OBS!

Risk for fallande delar pa ground av lossade skruvar!
