Serie 6 WAU28S70NL - Skalbyklė BOSCH - Nemokama naudojimo instrukcija

Gaminio tipas	Priekinės apkrovos skalbimo mašina
Skalbimo talpa	8 kg
Maksimalus sukimosi greitis	1600 aps./min.
Energijos klasė	A+++
Matmenys (A x P x G)	84,8 cm x 59,8 cm x 63,8 cm
Neto svoris	78 kg
Maitinimas	220-240 V / 50 Hz
Metinis vandens suvartojimas	10 200 L
Metinis energijos suvartojimas	200 kWh
Garso lygis (skalbimas)	48 dB(A)
Garso lygis (gręžimas)	74 dB(A)
Pagrindinės funkcijos	Atidėtas paleidimas, Vaikų sauga, Skaitmeninis ekranas, Greitasis režimas, Būgno valymas
Variklio tipas	EcoSilence Drive bešepetinis variklis
Būgnas	Antikorozinis polimerinis būgnas
Antivibracinė sistema	VarioSoft su apkrovos jutikliu
Remontuojamumas	Išsami remonto instrukcija prieinama, atsarginės dalys lengvai gaunamos
Priežiūra ir valymas	Reguliarus būgno valymas, filtro ištuštinimas, produktų skyriaus valymas
Sauga	Vaikų sauga, apsauga nuo nuotėkio, automatinis išsijungimas gedimo atveju
Garantija	2 metai (pagal įstatymus)

Dažnai užduodami klausimai - Serie 6 WAU28S70NL BOSCH

Kaip tinkamai įrengti mano Bosch Serie 6 skalbimo mašiną?

Nuimkite transportavimo varžtus gale, prijunkite vandens tiekimą (tik šaltą, jei nėra karšto ciklo), prijunkite vandens išleidimo žarną ir išlyginkite prietaisą reguliuojamomis kojelėmis.

Ką daryti, jei skalbimo mašina neįsijungia?

Patikrinkite, ar kištukas tvirtai įdėtas ir ar neišjungtas auto. Įsitikinkite, kad durelės tinkamai uždarytos. Jei problema išlieka, atjunkite 60 sekundžių, tada vėl prijunkite.

Kaip išvalyti nuotėkio filtrą?

Atjunkite prietaisą, atidarykite skydelį apačioje dešinėje, pastatykite indą, atsukite filtro dangtelį, išimkite nešvarumus, vėl užsukite ir uždarykite.

Kodėl mano skalbimo mašina kelia triukšmą gręžimo metu?

Tai gali būti dėl netolygiai paskirstyto skalbinių kiekio, kietų daiktų būgne arba neišimtų transportavimo varžtų. Taip pat patikrinkite, ar prietaisas yra išlygintas.

Kaip naudoti atidėtą paleidimą?

Nustatykite ciklą, paspauskite 'Atidėtas paleidimas', pasirinkite valandų skaičių (iki 24), tada paspauskite 'Paleidimas'. Pabaigos laikas bus pakoreguotas.

Ką reiškia klaidos kodas E17?

E17 rodo vandens slėgio problemą. Patikrinkite, ar atidarytas vandens tiekimo čiaupas ir ar žarna nesuspausta. Jei kodas išlieka, kreipkitės į techninę pagalbą.

Kaip nuvalyti kalkes nuo būgno?

Naudokite programą 'Būgno valymas' su specialiu kalkių šalinimo priemonėmis arba baltu acto. Niekada nemaišykite su balikliu.

Ar galiu skalbti vilnonius drabužius?

Taip, naudokite programą 'Vilna' su šaltu arba ne aukštesnės 30°C temperatūros vandeniu ir specialia vilnai skirta skalbimo priemone. Negręžkite dideliu greičiu.

Kaip pakeisti durelių tarpinę?

Vadovaukitės instrukcijos veiksmais: nuimkite priekinį skydą, atlaisvinkite spaustuvą, pakeiskite tarpinę, tada sumontuokite atgal. Atsargiai nuo aštrių kraštų.

Koks maksimalus skalbinių kiekis?

Talpa yra 8 kg medvilnei. Neviršykite šios ribos, kad išvengtumėte perkrovos ir variklio pažeidimų.

NAUDOJIMO INSTRUKCIJA Serie 6 WAU28S70NL BOSCH

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdajimas 301

3.3 Skalbiklio stalciaus keitimas 302

3.3.1 Skalbiklio stalcius iemimas 302
3.3.2 Skalbiklio stalcius jdejimas 302

3.4 Skalbiklio stalciaus dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stalicus dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdajimas 304

3.6 Dureliq konstrukciniu daliu keitimas 305

3.6.1 Dureliu konstrukciniu daliu nuemimas 305
3.6.2 Dureliu konstrukciniu daliu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9Bugno apsvietimo keitimas 312

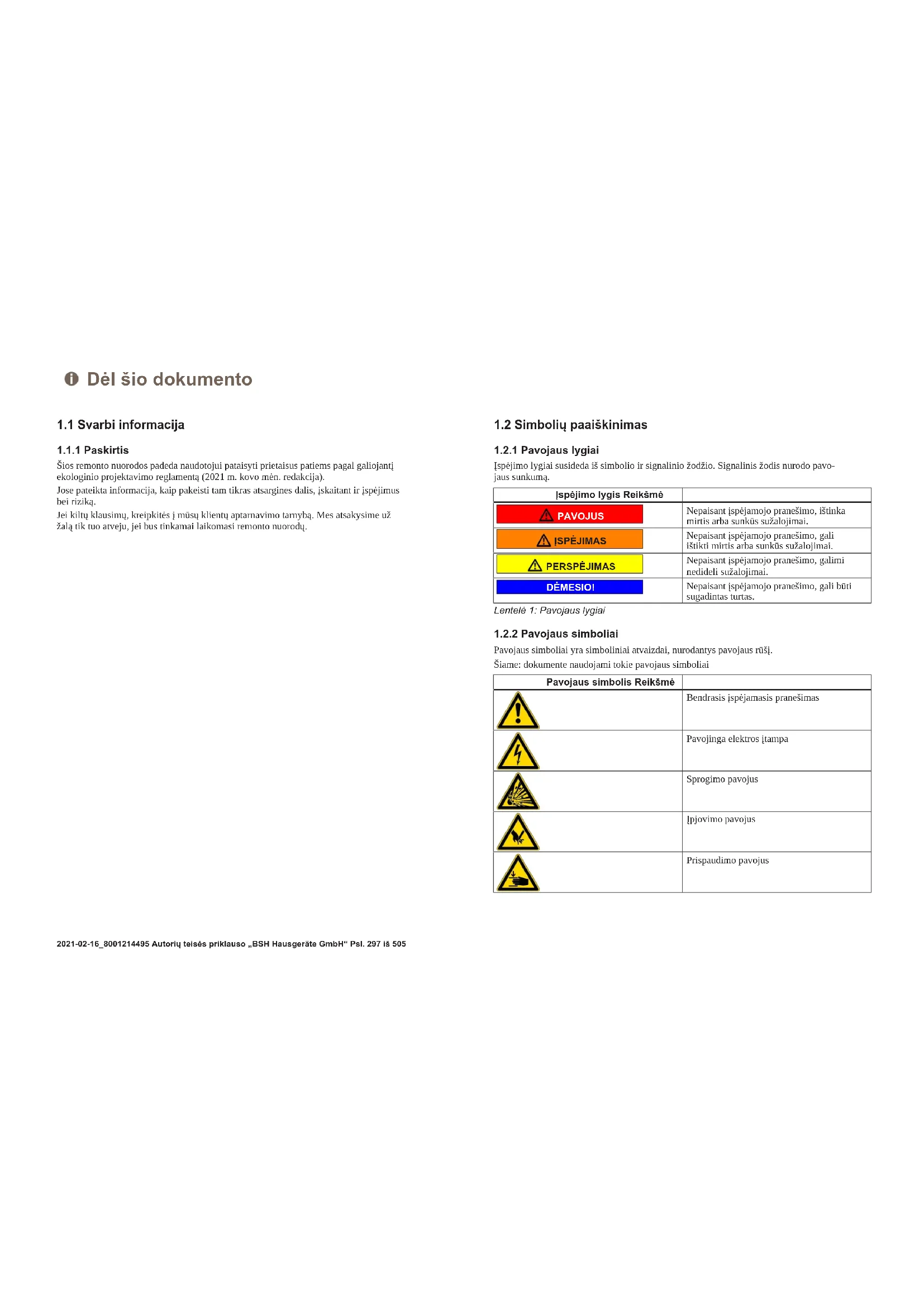

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padeda naudotojui pataisyri prietaisus patiens pagal gaiojanti ekologinio projektavimo reglamento (2021 m. kovo MEN. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, iskaitant ir jspjimus bei rizikq.

Jei kiltu klausimu, kreipktes j msu klienty aptarnavo tarnyba. Mes atsakysime uz zalik tu to atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboli paaiskinimas

1.2.1 Pavojaus lygai

Ispejimo lygiai susideda iis simbolio ir signalinio zoDzio. Signalinis zodis nurodo pavo-jaus sunkuma.

Ispéjimo lygis Reiksmé
PAVOJUS	Nepaisant ispéjamojo pranešimo, ižtrinka mirtis arba sunküts sužalojinai.
ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunküts sužalojinai.
PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojinai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadinas nurtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniala arvaizdai, nurodontys pavojaus ro

Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis [spējarmasis pranešimas
	Pavojinga elektrós (£tampa
	Sprogimo pavojus
	[ljovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojançiosios spindu- liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarima (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 298 is 505

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC
Adatinës replës, kampës [00341269]	Ilgis 200 mm
Šonu pjaunançios replës [00342182]	Ilgis: 200 mm

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6
Combination wren- ch [00340814]	Rakto plots 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kaišiu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalviršj prietaiso galo link (2).
3. Nuimkite stalvirshi, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Isimtas skalbiklio stalicus.-302

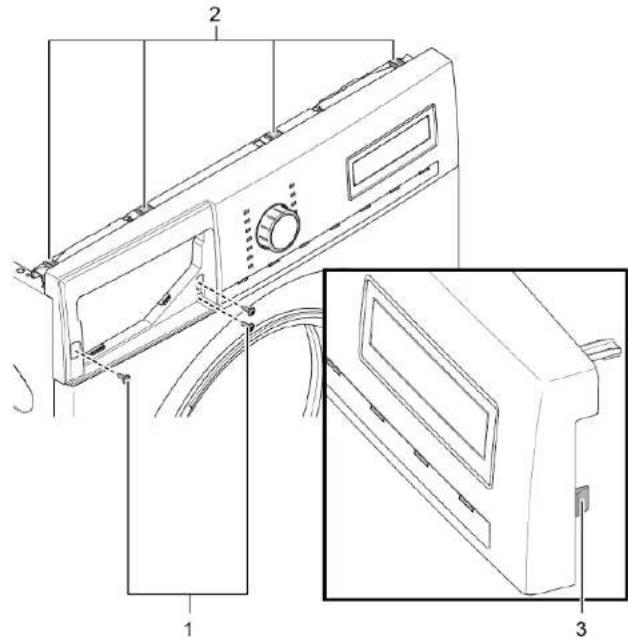

3.2.1 Antjuostes nuemimas

1. 1. Issukite varztus (1).

2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kistukinj kontaktaj.
2. Nuimkite antjuoste.

3.2.2 Antjuostes uzdejimas

Uzdekite atvirksia eile svarka.

Remontas

3.3 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalciaus isemimas

1. Istraukite skalbiklio staliq.
   2.1.Paspauskite idekla (1) zemyn.

2. Isimkite skalbiklio staliciu (2).

3.3.2 Skalbiklio staliciusjdéjimas

Uzddekite atvirksia eilestvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio stalicus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

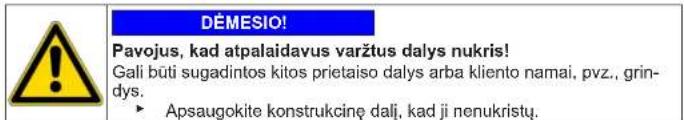

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugadintosKitos prietaiso dallas arba klienamai pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

A PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

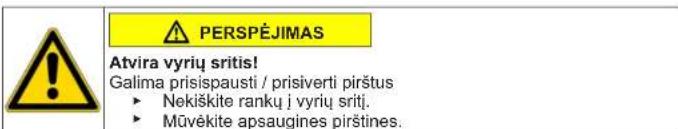

3.6 Dureliu konstrukcini daliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo vandens tiekimo.
Dureles nuimtos.→304

3.6.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicius.302
Dureles nuimtos.304
Siurblio dangtelis nuimtas. 313

3.7.1 Dureliq sandarklio nuemimas

1.

SPEJIMAS

Paverstu pletaisu slydimas! Galimi kaulu luziai ir prispaudimai Apsaugokite pletaisus, kad jie nepaslystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varzus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalviršj (2, 3).

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Alpaladuokite doxatoriaxonus spaudes (2,3). 3. Alpaladuokite doxatoriaxonus kurpos varzut

7. Nuimkite antjuoste.

1. Nuimkite virsu esanti bugno apsvietimo laikiklj.

9.

DEMESIOI

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamungjungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio uzdejimas

ISPEJIMAS

Pavojus, kad netinkamai igrenus nukris dalys! Susizalojimas arba piretaiso sugadinomas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzdekite atvirksica eiles tvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime akriepi demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kualifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS

Elektros smugio pavojus del dalliu, kuriose yra Jtampal

Pavojus gyvybei del elektrós smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
- Po remonto pasirūpinkite, kad buty atliktas saugos bandymas pa
gal VDE 0701 arba salyje galiojancius reglamentus.

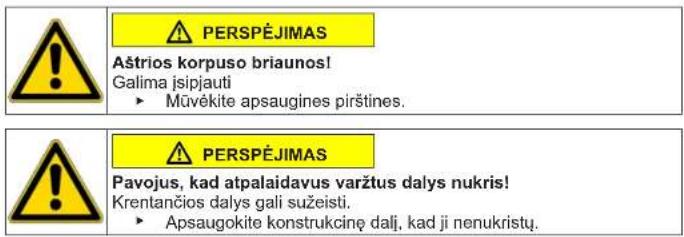

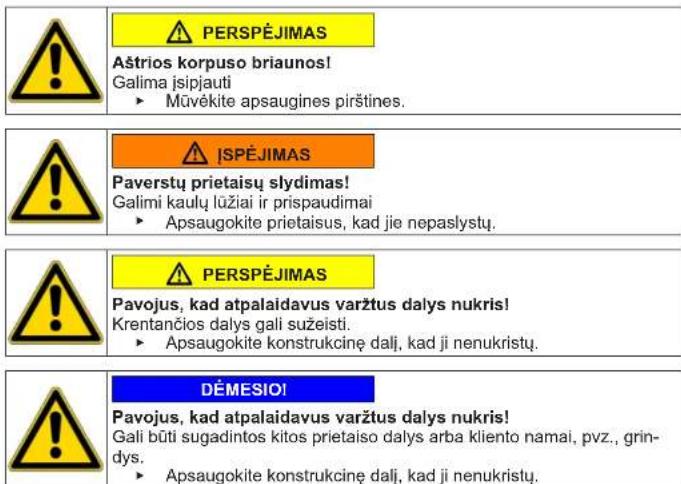

PERSPEJIMAS

Astrios korpuso briaunos!

alima jsipjauti
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kauli luziairisprpaudimai
Apsaugokite prielaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsnukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dai, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali būtī sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

Prietaisai rya laivai prieinami.
Nuimtas stalvirsis.300
Antjuosté nuimta.
Durelés nuimtos.→304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas
Dureliu sandariklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kištuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuimkite dureliu zrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziairispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

entancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klienamai, pvz., grin

/S.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Nuiitmastalviris.300
Isimits skalbiklio stalicius.-302
Antjuoste nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektrós jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuemimas

1. Atidarykite siurblio dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurblio dangtelio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

Reikalavlmas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalius.→302
Dureles nuimtos.-304
Dureliu sandarklis nuimtas.
Siurblio dangtelis nuimtas.313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaiso priekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustumkite stalvirš prietaiso galo link (2).
2. Nuimkite stalviršj, keldami jj aukstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nuimkite antjuoste.

7.

PERSPJEJIMAS

Pavojus, kad at palpadavus varztus dalys nukris!
Krentanci dals yagsail suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisaldyasarba klienamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekvie esancius varztus, pradedami nuo varztu apacioje, o tada - virsue

(2,3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo uždéjimas

Uzdekite atvirksia eilestvarka.
