Produkttyp	Frontlader
Waschkapazität	8 kg
Maximale Schleuderdrehzahl	1600 U/min
Energieeffizienzklasse	A+++
Maße (H x B x T)	84,8 cm x 59,8 cm x 63,8 cm
Nettogewicht	78 kg
Stromversorgung	220-240 V / 50 Hz
Jährlicher Wasserverbrauch	10 200 L
Jährlicher Energieverbrauch	200 kWh
Geräuschpegel (Waschen)	48 dB(A)
Geräuschpegel (Schleudern)	74 dB(A)
Hauptfunktionen	Startzeitvorwahl, Kindersicherung, Digitaldisplay, Schnellprogramm, Trommelreinigung
Motortyp	EcoSilence Drive bürstenloser Motor
Trommel	Trommel aus korrosionsbeständigem Polymer
Anti-Vibrationssystem	VarioSoft mit Beladungssensor
Reparierbarkeit	Ausführliche Reparaturanleitung verfügbar, Ersatzteile zugänglich
Wartung und Reinigung	Regelmäßige Trommelreinigung, Filterentleerung, Reinigung des Waschmittelfachs
Sicherheit	Kindersicherung, Aqua-Stopp, automatische Abschaltung bei Problemen
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - Serie 6 WAU28S70NL BOSCH

Wie installiere ich meinen Bosch Serie 6 Waschvollautomaten korrekt?

Entfernen Sie die Transportsicherungen auf der Rückseite, schließen Sie die Wasserzuläufe an (nur Kaltwasser, wenn kein Heißwasseranschluss vorhanden), verbinden Sie den Ablaufschlauch und richten Sie das Gerät mit den verstellbaren Füßen waagerecht aus.

Was tun, wenn der Waschvollautomat nicht angeht?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Sicherung nicht herausgesprungen ist. Stellen Sie sicher, dass die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät 60 Sekunden vom Netz und schließen Sie es wieder an.

Wie reinige ich das Abpumpfilter?

Trennen Sie das Gerät vom Netz, öffnen Sie die Klappe unten rechts, stellen Sie ein Gefäß darunter, schrauben Sie den Filterdeckel ab, entfernen Sie Verunreinigungen, schrauben Sie ihn wieder zu und schließen Sie die Klappe.

Warum macht mein Waschvollautomat während des Schleuderns Geräusche?

Dies kann an einer ungleichmäßigen Beladung, harten Gegenständen in der Trommel oder nicht entfernten Transportsicherungen liegen. Überprüfen Sie auch, ob das Gerät waagerecht steht.

Wie verwende ich die Startzeitvorwahl?

Programmieren Sie Ihren Waschgang, drücken Sie 'Startzeitvorwahl', wählen Sie die Anzahl der Stunden (bis zu 24) und drücken Sie dann 'Start'. Die Endzeit wird entsprechend angepasst.

Was bedeutet der Fehlercode E17?

E17 weist auf ein Problem mit dem Wasserdruck hin. Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Zulaufschlauch nicht geknickt ist. Wenn der Code bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie entkalke ich die Trommel?

Verwenden Sie ein Programm 'Trommelreinigung' mit einem speziellen Entkalker oder weißem Essig. Mischen Sie niemals mit Bleichmittel.

Kann ich Wollkleidung waschen?

Ja, verwenden Sie das Programm 'Wolle' mit kaltem Wasser oder max. 30°C und einem speziellen Wollwaschmittel. Schleudern Sie nicht mit hoher Drehzahl.

Wie wechsle ich die Türdichtung?

Befolgen Sie die Schritte in der Anleitung: Entfernen Sie die Frontblende, lösen Sie die Spannschelle, tauschen Sie die Dichtung aus und bauen Sie alles wieder zusammen. Achten Sie auf scharfe Kanten.

Wie hoch ist die maximale Beladungsmenge?

Die Kapazität beträgt 8 kg für Baumwolle. Überschreiten Sie dieses Limit nicht, um eine Überlastung und Motorschäden zu vermeiden.

BEDIENUNGSANLEITUNG Serie 6 WAU28S70NL BOSCH

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Ctrpanu 13 or 505

PemOH

6.1.CBANETE BHTOBETE(1).

1.OCb6OoTeBe KPNKHNHTeIeMEnTHa HpaCAdHnraHaeN (2,3).
3.Pa3NaBte BHNTOBete HA KOPNYca Ha Do3atOpa.

7.CbaneTe paacnnaHaen.

8.CbaneTe bpxkaHa OcbetneHneto Ha 6apaaba oTrope.

9.
Cbaene oobraa npbcteh ot ynntheHHeTo c nactmacOB mHcTpMeHT.

10.Ocb6o6eTe ynnbTHHeHnTo Ha BpaTata ot npednnaHEn.
11. Ocbo6oTe KOHeKTopa Ha Ka6eNa OT KInOyAnKaTa Ha BpaTata.

PemOHr

1. Pa3xla6eTe BnHToBeB e TropHata TaCT Ha npedHnaHen (3).

13.Canete npednnaHn.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Ctrpanu 17 ot 505

PemOH

3.9CMHa Ha oCBeTneHHeTo Ha 6apa6aHa

BHNMATEJIHO

Octpn p6oBe Ha Kopnycal

HapaRaBaHHoT noPra3BaHe

Hocete npedna3n pbkabu.

NPEyynPExKDEHNE

Ppnnb3BaHe Ha HAKNoHEn ypeN!

KoctHn ppaKtpn/HapaHbAHHN O TnpMa3BaHe

YkpeneTe ypeDnTe cpeu npnnb3BaHe.

BHIMATEJIHO

Der anwendes falgende faresymboler i dette Dokument:

Beveilig component gegen vallen.

Beveilig component gegen vallen.

Voorwaarde:

2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz. 97 van 505

Reparatie

2021-02-16_8001214495 Auteursrecht BSH Hausgeräte GmbH Blz. 101 van 505

Reparatie

3.9 Trommelverlichting verrangen

VOORZICHTIG

Beveilig component gegen vallen.

LET OPI

Beveiling component gegen vallen.

Voorwaarde:

Beveilig apparaten gegen weglichen.

2021-02-16_8001214495 Autoröigus: BSH Hausgeräte GmbH Lk 131 alates 505

Remont

Reparatur Hinweise - Waschmaschine

Zu thisem Dokument. 192

1.1 Wichtige Hinweise: 192
1.1.1 Zweck 192
1.2 Zeichenerklarung 192

1.2.1 Gefahrenstufen 192
1.2.2 Gefahrensymbole 192
1.2.3 Struktur der Warnhinweise 193
1.2.4 Allgemeine Symbole 193

Werkzeuge und Hilfsmittel 194

Instandsetzen 195
3.1 Arbeitsplatte tauschen 195

3.1.1Arbeitsplatte demontieren 195
3.1.2Arbeitsplatte montieren 195

3.2 Austauschen der Bedienblende 196

3.2.1 Ausbau den Bedienblende 196
3.2.2 Einbau der Bedienblende 196

3.3 Austauschen der Waschmittelschublade 197

3.3.1 Ausbauen der Waschmittelschublade 197
3.3.2 Einbauen der Waschmittelschublade 197

3.4 Austauschen des Griffs der Waschmittelschublade 198

3.4.1 Ausbauen des Griffs der Waschmittelschublade 198
3.4.2 EinbauendesGriffsderWaschmittelschublade 198

3.5 Tur austauschen 199

3.5.1 AusbauendurTur 199
3.5.2 EinbauenderTur 199

3.6 Austauschen der Turkomponenten 200

3.6.1 Ausbauendürkkomponenten 200
3.6.2 Einbauendürkomponenten 200

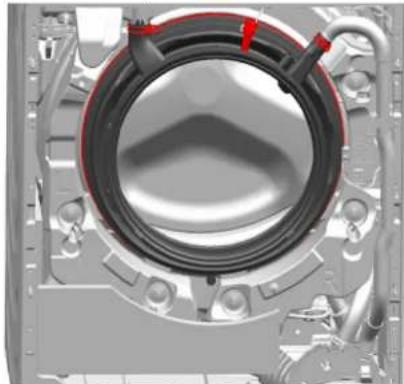

3.7 Austauschen der Turdichtung 201

3.7.1 Ausbau den Turdichtung 201
3.7.2 EinbauenderTurdichtung 204

3.8 Austauschen der Turverriegelung 205

3.8.1 Turverriegelung demontieren 205
3.8.2 Turverriegelung montieren 206

3.9 Austauschen der Trommelbeleuchtung 207

3.9.1 Ausbau der Trommelbeleuchtung 207
3.9.2 EinbauenderTrommelbeleuchting 207

3.10 Austauschen der Pumpenabdeckung 208

3.10.1 Ausbau der Pumpenabdeckung 208

3.10.2 Einbau der Pumpenabdeckung 208

3.11 Austauschen der Frontblende 209

3.11.1 Ausbau den der Frontblende 209
3.11.2 Einbauender Frontblende 211

Zu dieserem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

These Reparaturhinweise dnen zur Unterstutzung des Kunden bei der selbständigen Geratereparatur gemea der entsprchenden Okodesign-Richtlinie (ab 03/2021).
She enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinneise.

Bitte wenden Sie sich in Zweifelständen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaffung ausgeschlossen.

1.2 Zeichenerklarung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschaufen führen.

Tabelle 1:Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbore sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In thisem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zudiesen Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2:Gefahrensymbbole

1.2.3 Struktur der Warnhinweise

Warthinweise haben in thisem Dokument einheitlichen Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Telle warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerat mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In thisem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
1	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel [15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher [00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher [00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzange, geob-gen [00341269]	Länge 200 mm
Seitenschneider [00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

3.1 Arbeitsplatte tauschen

Spezielle Hilfsmittel:

Torx-Bit TX20 mit Bohrung, 6,3 ^ mm (1/4") 152 ^ mm, für Schrau-ben mit Sicherheitsstift [00341272] lang

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

3.1.1 Arbeitsplatte demontieren

1. Schrauben entfernen (1).
2. Die Arbeitsplatte bis zur Geräterückseite schieben (2).
3. Die Arbeitsplatte nach oben (3) abnehmer.

3.1.2 Arbeitsplatte montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.2 Austauschen der Bedienblende

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

Gerat gegen Wegrutschen sichern.

Risiko herabfallender Teile durch geloste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko Herabländender Tete durch gesteoste Schrauben: Gebarf der Beschädigungsänderer Geräte teile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Die Arbeitsplatz ist entfernt worden. Seite 195
Die Waschmittelschublade ist entfern't worden. Seite 197

3.2.1 Ausbau der Bedienblende

1. 1. Schrauben entfemen (1).

2. Die Rastelemente lose (2, 3).

1. Den Steckkontakt der Steuereinheit losen.
2. Die Bedienblende entfernen.

3.2.2 Einbauern der Bedienblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.3 Austauschen der Waschmittelschublade

Voraussetzung:

Das Gerat ist spannungsfrei.
Das Gerat ist von der Wasserversorgung getrennt.

3.3.1 Ausbau den Waschmittelschublade

1. Die Waschmittelschublade herausziehen.
2. 1. Druck auf den Einsatz ausüben (1).

2. Die Waschmittelschublade entfernen (2).

3.3.2 Einbau den Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.4 Austauschen des Griffs der Waschmittelschublade

Voraussetzung:

Das Gerat ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Die Waschmittelschublade ist entfern't worden. Seite 197

3.4.1 Ausbau den Griffs der Waschmittelschublade

1. Die Rastelemente lösen.

1. Den Griff der Waschmittelschublade entferen.

3.4.2 Einbau den Griffs der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.5 Tur austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger
- Nicht in den Scharnierbereich greifen.
Schutzhandschuhe trag.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Turi ist offen.

3.5.1 Ausbauen derTür

1.

ACHTUNG

Risiko herabfallender Teile durch geloste Schrauben!
Gefahr der Beschädigung anderer Geräteile bzw. von Beschädii
gungen im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichem.

A VORSICHT

Risiko herabfallender Teile durch geloste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

Schauben entfernen (1).

1. Die Tur nach oben entfernen.

3.5.2 Einbauendür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.6 Austauschen der Turkomponenten

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger
- Nicht in den Scharnierbereich greifen.
Schutzhandschuhe trag.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Tür ist ausgebaut.→Seite 199

3.6.1 Ausbau den Turkomponenten

Die Tur von außen nach innen demontieren.

3.6.2 Einbau den Turkomponenten

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.7 Austauschen der Turdichtung

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe trag.

VORSIGHT

Risiko herabfallender Teile durch geloste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Die Waschmittelschublade ist entfern't worden. Seite 197
Tür ist ausgebaut.→Seite 199
Die Pumpenabdeckung ist entfern worden. Seite 208

3.7.1 Ausbau den Turdichtung

1.

WARNING

Wegrutschendes gekippten Gerätes!

Knochenbrüche / Quetschungen

Gerat gegen Wegrutschen sichern.

Das Gerät vorn anheiten.

1. Die Schrauben an der Unterseite der Frontblende losen (1).

1. Das Gerät vom wieder auf dem Boden abstellen.

Instandsetzen

1. Die Schrauben im Pumpenbereich entfern (2). 5.1. Die Schrauben an der Geräterückseite losen (1).

1. Die Arbeitsplatte abnehmer (2, 3).

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Seite 202 von 505

Instandsetzen

6.1.Schrauben entfermen (1).

1. Die Rastelemente der Bedienblende losen (2, 3).
2. Die Schrauben des Einspulschalengehauses losen.

7. Die Bedienblende entfernen.

1. Die Trommelbeleuchtungshalterung an der Oberseite entfernen.

9.

ACHTUNG

Gefahr von Oberflächenschäden!

Bei Verwendung ungeigneter Werkzeuge kann die Geräteoberflüche beschädigt werden.

Fur den Austausch des Spannings durren ausschlieBlich

Kunststoffwerkzeuge verwendet werden.

Den Spannring mit einem Kunststoffwerkzeug von der Dichtung entfern.

1. Die Turdichtung von der Frontblende offen.
2. Den Kabelsteckverbinder von der Turverriegelung offen.

Instandsetzen

1. Die Schrauben an der Oberseite der Frontblende losen (3).

1. Die Frontblende entfernen.

2. Alle Schlauchanschlüsse lösen.

1. Die Turdichtung entfemen.

3.7.2 Einbauendürdichtung

WARNING

Gefahr durch herabfallende Gegenstände aufgrund unsachgemäß Montage!

Verletzung oder Geratebeschadigung.

Spanr ring der Muffendichtung mit 3,4 Nm anziehen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.8 Austauschen der Turverriegelung

Als Hersteller sind wir nach der Verordnung (EU) 2019/2023 verpflichtet, Verbrauchern die Türsicherung, einschließlich Reparturaneleitung, als Ersatzteil zur Vergütung zu stellen. Wir möhen jedoch darauf aufhinweisen, dass nach dem Austausch einer Türsicherung eine elekrotechnische Sicherheitsprüfung durch eine Elektrofachkraft erforderlich ist, bevor das Gerät in Betrieb genommen wird. Diese Person muss nachweislich gemäß den landerspezifischen Gesetzen, Vorschriften und Normen qualifiziert sein.

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektreteile sol计提 von eine Elektrofachkraft repaiert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Wegrutschen des gekippten Gerätes!
Knochenbrüche / Quetschungen
Gerät gegen Wegrutschen sichere

Voraussetzung:

Das Gerät ist spannungsfrei.

Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
Die Arbeitsplatte ist entfern worden. Seite 195
Bedienblende ist abgebaut.
Tür ist ausgebaut. → Seite 199
Der Spanning ist halten.
Das Frontpanel ist entfernt worden.
Turdichtung ist demontiert.

3.8.1 Turverriegelung demontieren

1. Den Stecker der Turverriegelung abziehen.
2. Die Turvergiegelung offen.

1. Die Turverriegelung entfern.

Instandsetzen

3.8.2 Turverriegelung montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-02-16 8001214495 Copyright by BSH Hausgeräte GmbH Seite 206 von 505

Instandsetzen

3.9 Austauschen der Trommelbeleuchtung

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

WARNING

Wegrutschens des gekippten Gerätes!

Knochenbrüche / Quetschungen

Gerat gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch geloste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch geloste Schrauben!

Gefahr der Beschädigung anderer Geräteile bzw. von Beschädigungen

im Haushalt des Kunden, Z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
Die Arbeitsplatte ist entfern't worden. Seite 195
Die Waschmittelschublade ist entfernrt worden. Seite 197
Bedienblende ist abgebaut.

3.9.1 Ausbau den Trommelbeleuchtung

1. Die Trommelbeleuchtingshalterung aus dem Gerät ziehen.
2. Die elektrischen Anschlüsse trennen.
3. Die Trommelbeleuchting aus der Trommelbeleuchtingshalterung entfernen.

3.9.2 Einbau der Trommelbeleuchtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.10 Austauschen der Pumpenabdeckung

Voraussetzung:

Das Gerat ist spannungsfrei.
Das Gerat ist von der Wasserversorgung getrennt.

3.10.1 Ausbau den Pumpenabdeckung

1. Die Pumpenabdeckung Offnen.

1. Die Pumpenabdeckung entfern.

3.10.2 Einbauend der Pumpenabdeckung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.11 Austauschen der Frontblende

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung gelrennt.
Die Waschmittelschublade ist entfernt worden. Seite 197
Tür ist ausgebaut.→Seito 199
Turdichtung ist demontiert
Die Pumpenabdeckung ist entfernt worden. Seite 208

3.11.1 Ausbau den Frontblende

1.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

Gerat gegen Wegrutschen sichern.

Das Gerat vorn anheiten.

1. Die Schrauben an der Unterseite entfernen (1).

1. Das Gerät vorn wieder auf dem Boden abstellen.

Instandsetzen

4.1. Schrauben entfernen (1).

1. Die Arbeitsplatte bis zur Geräterückseite schieben (2).
2. Die Arbeitsplatte nach offen (3) abrehmen.

5.1.Schrauben entfemen (1).

1. Die Rastelemente losen (2, 3).

1. Die Bedienblende entfern.

7.

VORSIGHT

Risiko herabfallender Teile durch geloste Schrauben! Verletzungsgesafeln durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Instandsetzen

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Gerätele bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichem.

Die Schrauben an der Vorderseite von unter beginnend entfern (2, 3).

1. Die Frontblende entfemen.

3.11.2 Einbau den Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

YtOeigeic EIOKEuC -Iauvtnpio pouxwV

1 . 213

1.1 i k o p o p i 213
1.1.1 Σκοπός 213
1.2 Eπεξηγσαμβδλωv 213
1.2.1 Eπεδα kivóuvou 213
1.2.2 Σuβoλa Kivδuvou 213
1.2.3 214
1.2.4 Tevikα σιμβολα 214

Epyaia kai bonohmuata 215
ETIOKEU 216
3.1 Avikataaon kattaiou epaaiaac 216
3.1.1 Apaipoeon Kattakiou Epyoiaac 216
3.1.2 ToTOnOeTnO nKattakoiou epyaiaac 216
3.2 Avikataoan petwnns 217
3.2.1 Apaipoeon eTowns 217
3.2.2 ToTnEtnan n eTwnnc 217
3.3 Avikataaon aupapiou atoppauvtikoou 218
3.3.1 AqalpEan ouptapiou atopputavtkou 218
3.3.2 ToTto8Ettno ouptapiou aToppuavtkou 218
3.4 Avikataaataan aupapiou atoppunavtkou 219
3.4.1 Aqalpean 6 uptapiou atoppuavikou 219
3.4.2 ToTaeTnAnAaBnsOuptapoiou aToppuavTKOU 219
3.5 Avikataoan npotac 220
3.5.1 Apaipεση πορτας 220
3.5.2 ToTnOeTnO nOpta 220
3.6 Avikataoan agtnmuw npia 221
3.6.1 Apaipoeon eapntmuTow npotac 221
3.6.2 ToTnOeTtnoEgApTnmuTuw TnOpta 221
3.7 Avikataaon steyavotnntikou T6ptac 222
3.7.1 Apaippeon steyavotoinikou TOpTaC 222
3.7.2 ToToTeTnO nTeYavOTIOINIKOU TOpTaC 225
3.8 Avikataaon aopaliaac npotac 226
3.8.1 Apaipoeon aopaleia nopra 226
3.8.2 TomoTeTnAn aopaleias npoptas 227
3.9 Avikataaon qwiioou tuivavou 228

3.9.1 Agapoeon gwtigou TuTTayou 228
3.9.2 TOnoTeTnO qwniou tupnavou 228

3.10 Avtikataoan kaLmuatoC avTlaC 229

3.10.1 Aqaipeoan kaumuatoaavTiaac 229
3.10.2 ToTnEeTnAn KaAmuAtos AvTiaC 229

3.11 Avikataoan mppoivou nivaka 230

3.11.1 Aqaipeo n piootivou Tiva Ka 230
3.11.2 ToTtEtnon mptpootivns eetwnns 232

2021-02-16_8001214495 Copyright: BSH Hausgeräte GmbH Oldal 244 ettol: 505

Javitás

2021-02-16_8001214495 Copyright: BSH Hausgeräte GmbH Oldal 248 ettol: 505

Javitás

3.9 A belso dovvilagitas csereje

VIGYAZAT

2021-02-16_8001214495 Diritti d'autore di BSH Hausgeräte GmbH Pagina 265 di 505

Riparazione

6.1. Rimuovere le viti (1).

2021-02-16_8001214495 Diritti d'autore di BSH Hausgeräte GmbH Pagina 269 di 505

Riparazione

2021-02-16_8001214495 Autortiesibas BSH Hausgeräte GmbH Lappuse 286 no 505

Remonts

6.1. Izskruvejiet skruves (1).

1. Avtienojiet fascijas panela stiprinajuma elementus (2, 3). 3. Atskruvjuel dozatora korpusa skruves.

1. Nonemiet fascjas paneli.

2. Augspuse nonemiet bundula lampinas turetaju.

UZMANIBUI

Bojatu virsmu risks!

Lietojt neabitlstošus instrumentus, ierices virsmai var rasties skrēpūjuni.

1 Izmantojiet tikai plastmasas Instrumentus, lai nomainitu spiregotaja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blvslega.

1. Nonemiet durvu blivi no prieksejpa panela.
2. Atvienojiet vada savienotaju no durvu slega.

Remonts

1. Atskruvejiet skruves priekseja panela augspuse (3).

1. Nongemiet prieksejo paneli.

2. Atvienojiet visus caurulu savienojumus.

1. Nonemiet durtinu blivejumu.

3.7.2 Durtu blivejuma uzstadiisana

BRIDINAJUMS

Kritosu daju risks nepareizas uzstadijanas del!

Savainojumi vai ierices bojajumi.

Pievelciet tvertnes blvslega spriegotajredzenu ar 3,4 Nm griezes momentu.

Uzstadiet apgiezta kartiba

Remonts

3.8 Durtiu slega nomaina

Atbilstigi Regulai (ES) 2019/2023 mums kā ražotājam ir janodrosina pateretajiem rezes durvu slezdene, ieskaitot remonta instrukcju. Tomer velamies noradit, ka pec durvu slezdenes mainas kualificetam elektrikim ir japarbauda ierices elektdrošiha, pirms to sak darbinat. Elektrikim ir javar uadril savu kualifikaciju atbilstigi valsts tiesibu aktiem, noteikumiem un prasibam.

Prasiba:

Iericeirjabutavientoainstrvaspadeves. Iericeirjabutavientoundenspadeves.

2021-02-16_8001214495 Autortiesibas BSH Hausgeräte GmbH Lappuse 290 no 505

Remonts

3.9 Bundula lampinas nomaina

AESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

BRIDINAJUMS

Sasveruos iericu paslidesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierices, laitas neslidetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ierfces detalu bojajumi vai bojajumi, kas rodas klienamaas, piem.

apakspuse.

Nostipriniet detalu, lai tnenokristu.

Prashta:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavienotainu denspadeves.
Ierfcei var netrauceti pieklut.
Nonemta darbvisma.-279
Iznemta mazgāsanas lidzekla atvilktne.281
Fascijas panelis ir nonemts.

3.9.1 Bundula lampinas iznemšana

1. Izvelciet bundula lampihas turetaju no ierfces.
2. Atvienojiet elektrosavienojumus.
3. Iznemiet bundula lampiu no bundula lampinas turetaja.

3.9.2 Bundu lampinas uzstadihana

Uzstadiet apgrieztakartiba.

Remonts

3.10 Sukna vaka nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutavienotainu denspadeves.

2021-02-16_8001214495 Autortiesibas BSH Hausgeräte GmbH Lappuse 295 no 505

Informacija apiemonta - Skalbyklé

1 Del sio dokumento 297

1.1 Svarbi informacija 297

1.1.1 Paskirtis 297

1.2 Simboliu paaiskinimas 297

1.2.1 Pavojaus lygial 297
1.2.2 Pavojausimboliai 297
1.2.3 Jspejimu struktura 298
1.2.4 Bendrieji simboliali 298

3.9.1 Bugno apšviétrimo nuémimas 312
3.9.2 Bugno apšviétrimo sumontavimas 312

3.10 Siurblio dangtelio keitimas 313

3.10.1 Siurblio dangtelio nuemimas 313
3.10.2 Siurblio dangtelio uzdejimas 313

3.11 Priekinio skydo keitimas 314

3.11.1 Priekinio skydo nuemimas 314
3.11.2 Priekinio skydo uzdéjimas 316

Irankiairpagalbinespriemonés. 299

Remontas. 300

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Strona 349 z 505

Naprawy

6.1.Wykrccic s Ruby (1).

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Strona 353 z 505

Naprawy

3.9 Wymiana oswietlenia bebna

WAZNE

2021-02-16 8001214495 Copyright by BSH Hausgeräte GmbH Strona 358 z 505

Dicas de resolution - Maquina de lavar roupa

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH Pagina 395 de la 505

Repararea

3.9 Inlocuirea iluminarii cuvei

ATENTIONARE

Muchii ascutite ale carcaseil!

Tajeturi

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Sayfa 500/505

Onarim

3.9 Tambur lambasinin degistirilmesi

Keskin govde kenarlan!

Kesik yaralanmaları
