Ürün Türü	Önden yüklemeli çamaşır makinesi
Yıkama Kapasitesi	8 kg
Maksimum Sıkma Hızı	1600 dev/dak
Enerji Sınıfı	A+++
Boyutlar (Y x G x D)	84,8 cm x 59,8 cm x 63,8 cm
Net Ağırlık	78 kg
Güç Kaynağı	220-240 V / 50 Hz
Yıllık Su Tüketimi	10 200 L
Yıllık Enerji Tüketimi	200 kWh
Ses Seviyesi (Yıkama)	48 dB(A)
Ses Seviyesi (Sıkma)	74 dB(A)
Ana Fonksiyonlar	Gecikmeli Başlatma, Çocuk Güvenliği, Dijital Gösterge, Hızlı Program, Tambur Temizleme
Motor Türü	EcoSilence Drive Fırçasız Motor
Kazan	Korozyona dayanıklı polimer kazan
Titreşim Önleme Sistemi	Yük sensörlü VarioSoft
Onarılabilirlik	Ayrıntılı onarım kılavuzu mevcut, yedek parçalar erişilebilir
Bakım ve Temizlik	Tamburun düzenli temizliği, filtre boşaltma, deterjan çekmecesi temizliği
Güvenlik	Çocuk kilidi, su kaçağı koruması, sorun durumunda otomatik durma
Garanti	2 yıl (yasaya göre)

Sık sorulan sorular - Serie 6 WAU28S70NL BOSCH

Bosch Serie 6 çamaşır makinemi doğru şekilde nasıl kurarım?

Arkadaki nakliye vidalarını çıkarın, su girişlerini bağlayın (sıcak döngü yoksa sadece soğuk), tahliye hortumunu bağlayın ve ayarlanabilir ayakları kullanarak cihazı düzleyin.

Çamaşır makinesi açılmazsa ne yapmalıyım?

Fişin takılı olduğundan ve sigortanın atmadığından emin olun. Kapının düzgün kapandığından emin olun. Sorun devam ederse, 60 saniye fişi çekin ve tekrar takın.

Tahliye filtresi nasıl temizlenir?

Cihazın fişini çekin, sağ alttaki kapağı açın, bir kap yerleştirin, filtre kapağını sökün, yabancı maddeleri çıkarın, tekrar sıkın ve kapatın.

Çamaşır makinem neden sıkma sırasında ses çıkarıyor?

Bu, yanlış dağıtılmış bir yük, tamburdaki sert nesneler veya çıkarılmamış nakliye vidalarından kaynaklanabilir. Ayrıca cihazın düz olduğundan emin olun.

Gecikmeli başlatma nasıl kullanılır?

Döngünüzü programlayın, 'Gecikmeli Başlatma'ya basın, saat sayısını seçin (24 saate kadar), ardından 'Başlat'a basın. Bitiş saati ayarlanacaktır.

E17 hata kodu ne anlama geliyor?

E17 su basıncı sorununu belirtir. Su giriş musluğunun açık olduğundan ve hortumun bükülmediğinden emin olun. Kod devam ederse, müşteri hizmetlerine başvurun.

Tambur nasıl kireçten arındırılır?

Özel bir kireç çözücü veya beyaz sirke ile 'Tambur Temizleme' programını kullanın. Asla çamaşır suyu ile karıştırmayın.

Yün giysileri yıkayabilir miyim?

Evet, soğuk su veya maksimum 30°C'de 'Yün' programını ve özel yün deterjanı kullanın. Yüksek hızda sıkmayın.

Kapı contası nasıl değiştirilir?

Kılavuzdaki adımları izleyin: ön paneli çıkarın, sıkma halkasını sökün, contayı değiştirin, ardından tekrar takın. Keskin kenarlara dikkat edin.

Maksimum çamaşır kapasitesi nedir?

Pamuk için kapasite 8 kg'dır. Aşırı yüklenmeyi ve motor hasarını önlemek için bu sınırı aşmayın.

KULLANIM KILAVUZU Serie 6 WAU28S70NL BOSCH

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 486

1.1 Onemli bilgi 486

1.1.1 Amaci 486
1.2 Sembollerinin aciiklamasi 486
1.2.1 Tehlike kademeleri 486
1.2.2 Tehlike sembolleri 486
1.2.3 Ikaz bilgilerinin yapisi 487
1.2.4 Genel semboller 487

Ekipman ve yardim 488

Onarim 489

3.1 Ust tablanin degistirilmesi 489

3.1.1 Üst tablanin dokulmesi 489
3.1.2 Ost tablanin monte edilmesi 489

3.2Gosterge panelin degistirlimesi 490

3.2.1 Gosterge panelinin sokulmesi 490
3.2.2 Gosterge panelin takilmasi 490

3.3 Deterjan bolmesinin degistirilmesi 491

3.3.1 Deterjan bolmesinin sokulmesi 491
3.3.2 Deterjan bolmesinin takilmasi 491

3.4 Deterjan bolmesi tutamaiginin degistirmesi 492

3.4.1 Deterjan bolmesi tutamaginin sokulmesi 492
3.4.2 Deterjan bolmesi tutamaiginin takilmasi 492

3.5 Kapinin degistirlmesi 493

3.5.1 Kapinin sokulmesi 493
3.5.2 Kapinin takilmasi 493

3.6 Kapi bileşenlerinin degistirilmesi 494

3.6.1 Kapi bilegenlerinin sokulmesi 494
3.6.2 Kapi bilgesenlerinin takilmasi 494

3.7 Kapi contasinin degistirilmesi 495

3.7.1 Kapi contasinin sokulmesi 495
3.7.2 Kapi contasin takilmasi 498

3.8 Kapi kilidinin degistirilmesi 499

3.8.1 Kapikilidinin sokulmesi 499
3.8.2 Kapi kilidinin monte edilmesi 500

3.9 Tambur lambasinin degistirilmesi 501

3.9.1 Tambur lambasinin sikulmesi 501
3.9.2 Tambur lambasinin takilmasi 501

3.10Pompa kapaigin din degistirlmesi 502

3.10.1Pompa kapaginin sokulmesi 502
3.10.2 Pompa kapaginin takilmasi 502

3.11 On panelin degisimi 503

3.11.1 On panelin sokulmesi 503
3.11.2 On sacin takilmasi 505

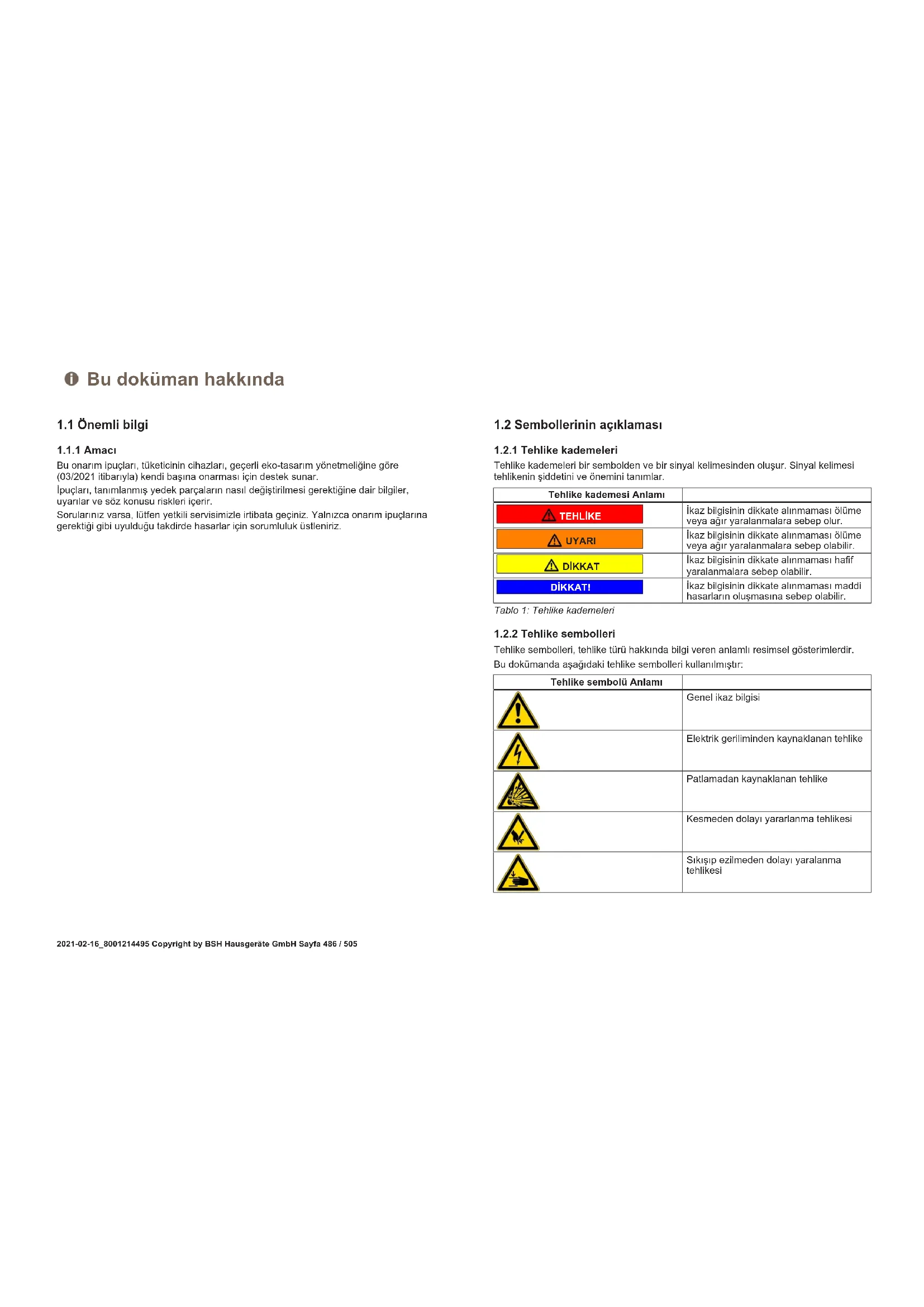

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasaarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart atau gorunusu ve yapisi ayinir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Ekipman veyardim

Tanimlama Detaylar Görtüller
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi yüzün alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar�件in
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,;açili,aşkılcı [00341269]	Uzunjuk 200 mm
Yan keski [00342182]	Uzunjuk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanin degişificantimesi

Özel yardımcı ekipman:

Torx Bit TX20 delikli, uzun 6.3^ (1/4") 152°mm, emniyet pimli vidalar icin [00341272]

Onkopul:

Cihazin fiqi qekilir.
Cihaz, su beslemsinden ayrlir.

3.1.1 Üst tablanin sökülmesi

1. Vidalari sokun (1).
2. Ust tablayi cihazin arkasina dokru itin (2).
3. Üst tablayi sökmek icin yukariya dogru hareket ettinir (3).

3.1.2 Üst tablanın monte edilmesi

Ters sira ile monte edin.

Onarim

3.2 Gösterge panelin degistirilmesi

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Calisma plakasi dokulmus. 489
Deterianbolmesisokuldu. 491

3.2.1 Gösterge panelin sökülmesi

1. 1. Vidalari sokun (1).

2. Tinnaklari (2, 3) serbest birakin.

1. Kontrol unitesinin fis kontagini serbest birakin
2. Gösterge panelini dokun.

3.2.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.

3.3.1 Deterjan bolmesinin dokulmesi

1. Deterjan bolmesini disari cekin.
   2.1.Ek parcanin uzerine bastirn (1).

2. Deterjan bolmesini sakun (2).

3.3.2 Deterjan bolmesinin takilmasi

Ters sira ile monte edin.

Onarim

3.4 Deterjan bolmesi tutama'in degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sakuldu. 491

3.4.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamagini sokun.

3.4.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapinin degistirilmesi

DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.

DIIKKATI Vidalarin geşetilmesi nedeniyle parçalarin dusme tehlikesit Cihazin diger parçalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilesenleri dusmeye karı emniyete alin.

DIKKAT

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesi!

Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete alin.

Vidalani sokun (1).

1. Kapiyi yukariya dokru sikun.

Ters sira ile monte edin.

Onarim

3.6 Kapi bilgesenlerinin degistirilmesi

A DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrilir.
Kapikaldinldi. 493

3.6.1 Kapi bilegenlerinin sakulmesi

Kapiyi di tana ige sokun.

3.6.2 Kapi bileşenlerinin takilmasi

Ters sira ile monte edin.

Onarim

3.7 Kapi contasinin degistirilmesi

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden ayrir.
Deterian bolmesi sokuldu-491
Kapikaldinldt.→493
Pompa kapaqi sokuldu.502

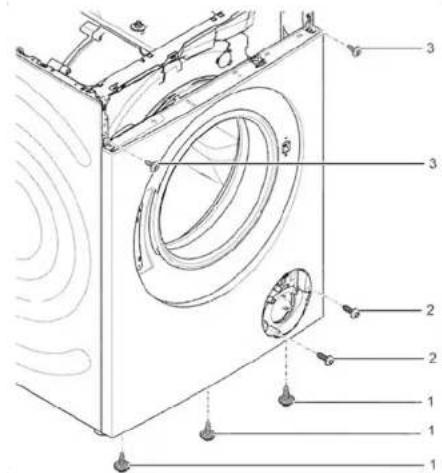

3.7.1 Kapi contasin sukulmesi

1

Cihazi onden kaldirin.

1. On panelin allundaki vidalari gevsetin (1).

3.Cihazi indirin.

Onarim

1. Pompa bolgesindeki vidalari dokun (2). 5. 1. Cihazin arkasindaki vidalari gevsetin (1).

1. Ust tablayikarin (2, 3).

Onarim

6.1. Vidalari sokun (1).

1. Gösterge panelinim tirmaklarini serbest birakin (2, 3).
2. Deterjen kabi muhafazasinvi vidalarinvi gezetvin.

1. Gösterge panelini sökun.

2. Ost tarafakti tambur lambasi tutucusunu dokun.

DIKKATI

Yüzeyln hasar görme tehlikesi!

anlis alelterin kullanilmasi sonucu cihazin yüzeyi czilebilir.

Gergi halkasini degistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir aletle contadan sokun.

1. Kapi contasini on panelden sikartin.

2. Kablo konnektorunu kapi kilidinden sikartin.

Onarim

1. On panelin ustundeki vidalari gevsetin (3).

1. On paneli dokunuz.

2. Tüm hortum baglantilarini ayirin.

1. Kapi contasin sokun.

3.7.2 Kapi contasinin takilmasi

UYARI

Yanlis montaj nedeniyle parcalarin duismesi tehlikesi!

aralanma veya cihaz hasari.

Koruyucukapakcontasiningermehalkasini3,4Nmile sikin.

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2019 Dübenlemesi uyanica, tuketicihere onarim talimatlare ile birlke yedek bir kapi kilidin saglanmasi ureticol clearbiz yukumluigiuzdur. Bununla birlke, bir kapi kilidi degisiemi sonrasinda cihaz calistirilmadan once kalifiyebir elektrik uzmantriarafunden mutlaka bir elektroteknig guvenlik testinin gerekteletilmesi gerektigiinevurgulamak isteriz. Bu kisin ukenyle ozgu yalude, duzelenemer ve standartlar kapasamindaki hukumlerin gerektirdigi nitelilere sahip oldugu dogrulanabill olmaidir.

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikes!!

Onarim duzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmidelir.
Onarim sonrasinda VDE 0701 veva uikeye öz duenzlemeler uyanina bir guvenlik testi陉kelestrilmedir.

Keskin govde kenarli!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kini malar / carma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

Dusen parcalar nedeniyle yaralanma.

Bileşenleri dʒmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmus. 489
Gösterge paneli söküldu
Kapi kaldirildi.493
Geri halkasi sokuldu
On sac sokulmus olmail.
Kapi contasi sikuldu.

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmaldir.

Egilmi cihazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duism tehlikesi!

usen parcalar nedeniyle yaralanma.

Bileşenleri dusmeye karsi emniyete alin.

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilegenleri dusmeye karsi emniyete alin.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmues-489
Deterian bolmesi sakuldu. 491
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin dokulmesi

1. Tambur lambasi tutucusunu cihazdan disari cekin.
2. Elektrik baglantisini dokun.
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Pompa kapaginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

3.10.1 Pompa kapaginin sukulmesi

1. Pompa kapaçini acin.

1. Pompa kapagini dokun.

3.10.2 Pompa kapağınin takilmasi

Tersiraile montedin.

Onarim

3.11 On panelin degisimi

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynlir.
Deterjan bolmesi dokuldu,→491
Kapikaldinldi.→493
Kapi contasi sökuldu.
Pompa kapagi sökuldu.→502

3.11.1 On panelin dokulmesi

1.

Cihazi onden kaldirin.

1. Alt tarafakti vidalarin (1).

3.Cihazi indirin.

Onarim

4.1. Vidalari sokun (1).

1. Ust tablay cihazin arkasina dokru itin (2).
2. Üst tablayi sökmek icin yukariya dogru hareket ettin (3).

5.1. Vidalari sokun (1).

1. Tirnaklari (2, 3) serbest birakin.

1. Gösterge panelini sökun.

7.

DIIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi! Du snc parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

Onarim

Vidalarin gesetilmesi nedeniyle parcalarin du me tehlikesi Cihazin diger parcalarinda vya musterin evinde (om. zemin) hasarlar. Bilesenleri du smeye karsi emniye alin.

On tarafaki vidalari, alltan ust dogru sikun (2, 3).

1. On panelisokunuz.

3.11.2 On sacin takilmasi

Ters sira ile monte edin.
