Tipo de produto	Fonte de alimentação para PC
Marca e modelo	Corsair RM550x
Potência total	550 W
Eficiência	Certificação 80 PLUS Gold (até 93% em 230 V)
Entrada CA	100-240 V, 10-5 A, 47-63 Hz
Tensões de saída	+3.3 V (25 A), +5 V (25 A), +12 V (45.8 A), -12 V (0.8 A), +5 Vsb (3 A)
Potência combinada +3.3V/+5V	130 W
Proteções	OVP (sobretensão), OCP (sobrecorrente), OTP (superaquecimento), SCP (curto-circuito)
Modo ventoinha	Zero RPM (ventoinha parada em baixa carga)
Capacitores	100% japoneses, 105°C
Modularidade dos cabos	Totalmente modular (cabos pretos planos)
Conectores fornecidos	1x ATX 24 pinos, 1x EPS 8 pinos (4+4), 1x PCIe 8 pinos (6+2, 2 conectores), 6x SATA (3 conectores cada), 4x periférico 4 pinos, 1x adaptador de disquete
Comprimento dos cabos	ATX: 610 mm, EPS: 650 mm, PCIe: 750 mm, SATA: 750-850 mm
Dimensões (C x L x A)	150 x 86 x 160 mm
Peso	Aproximadamente 2.5 kg
Nível de ruído máximo	13 dB(A) em plena carga
Resfriamento	Ventoinha de 120 mm com modo Zero RPM
Garantia	Garantia do fabricante (duração não especificada)

Perguntas frequentes - RM550x CORSAIR

Como instalar a fonte de alimentação Corsair RM550x?

Desconecte todos os cabos de alimentação CA. Instale a unidade no gabinete usando os parafusos fornecidos. Conecte o cabo ATX de 24 pinos (20+4) na placa-mãe, o cabo EPS de 8 pinos (4+4) no conector +12V CPU, os cabos PCIe na placa de vídeo e os cabos SATA/periféricos. Use apenas os cabos modulares fornecidos. Conecte o cabo CA e coloque o interruptor na posição I.

O que fazer se minha fonte não ligar?

Verifique se o interruptor está em I, se o cabo CA está conectado e se todos os cabos estão bem conectados. Certifique-se de que a placa-mãe está recebendo alimentação através do conector ATX e EPS. Se o problema persistir, teste com outra fonte.

Os cabos modulares são intercambiáveis entre modelos Corsair?

Não, use apenas os cabos fornecidos com seu RM550x. Outros cabos Corsair podem ser incompatíveis e danificar a unidade ou os componentes.

Como funciona o modo Zero RPM?

A ventoinha para completamente quando a carga é baixa ou moderada, para um funcionamento silencioso. Ela só reinicia quando a temperatura interna ou a potência atinge um certo limite, garantindo um resfriamento eficaz sem ruído excessivo.

Quais proteções estão integradas no RM550x?

Ele possui proteções contra sobretensão (OVP), sobrecorrente (OCP), superaquecimento (OTP) e curto-circuito (SCP). Essas proteções desligam automaticamente a alimentação em caso de problema para proteger seu sistema.

O RM550x é compatível com minha placa-mãe?

Sim, é compatível com qualquer placa-mãe ATX ou micro-ATX graças aos seus conectores ATX de 24 pinos (20+4) e EPS de 8 pinos (4+4). Verifique se sua placa-mãe possui os conectores apropriados.

Qual é o nível de ruído do RM550x?

A ventoinha é inaudível no modo Zero RPM. Sob carga, o ruído máximo é de 13 dB(A) em plena potência, o que é muito silencioso.

Posso usar o RM550x com uma placa de vídeo potente?

O RM550x fornece 550W no rail +12V (45.8A), o que é suficiente para a maioria das placas de vídeo de médio porte. Para uma placa topo de linha, verifique o consumo recomendado e prefira um modelo de maior potência.

Como limpar a fonte de alimentação?

Desconecte a fonte e aguarde esfriar. Use um soprador de ar comprimido ou um aspirador suave para remover a poeira das grades. Nunca abra a carcaça da fonte.

O que fazer em caso de falha?

Entre em contato com o suporte Corsair ou seu revendedor. Não tente reparar a fonte você mesmo, pois isso anularia a garantia e apresenta risco de choque elétrico.

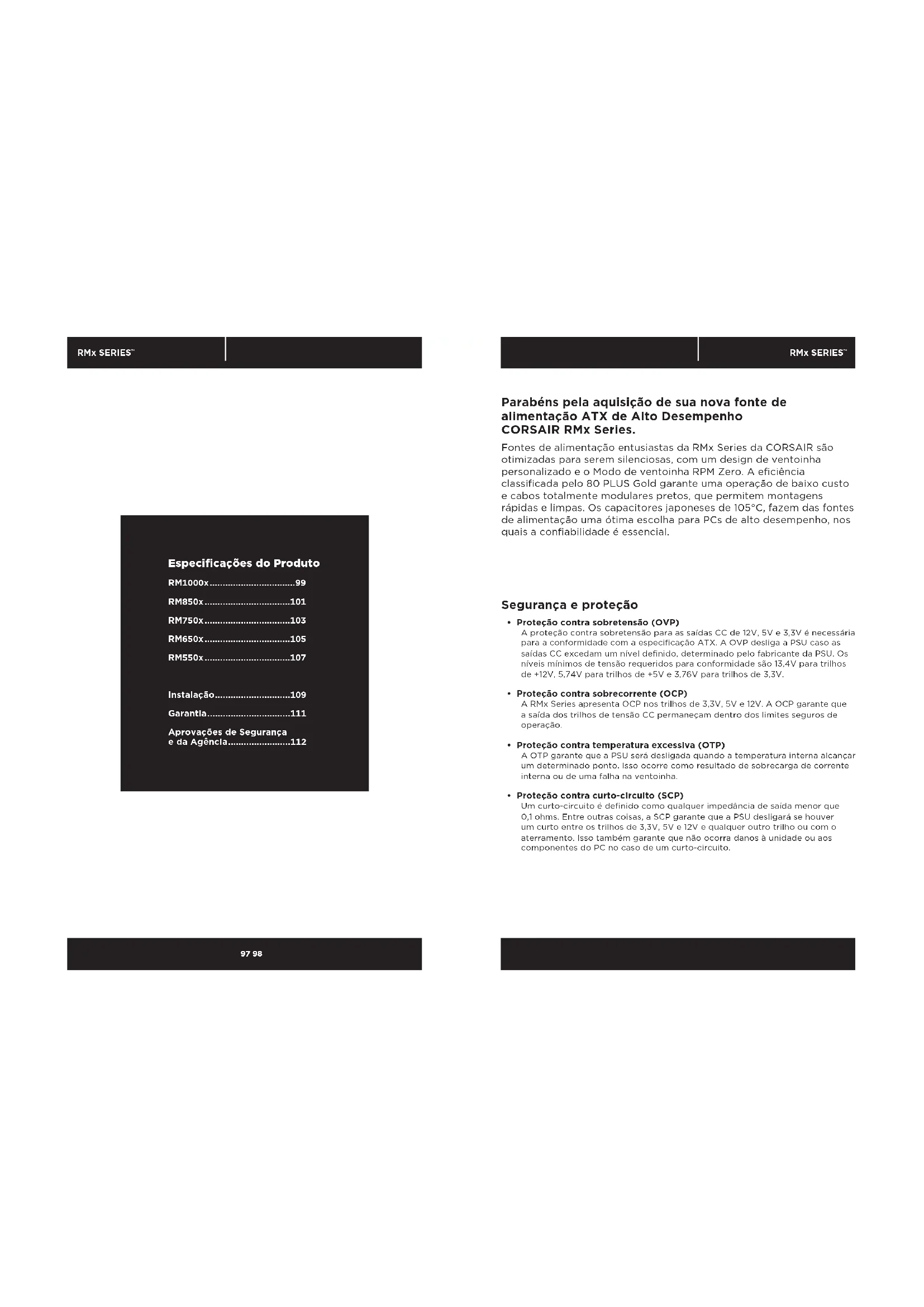

MANUAL DE UTILIZADOR RM550x CORSAIR

Especificações do Produto

RM1000x....99

RM850x....101

RM750x....103

RM650x....105

RM550x....107

Instalação.....109

Garantia....111

Aprovações de Segurança e da Agência......112

Parabéns pela aquisição de sua nova fonte de alimentação ATX de Alto Desempenho CORSAIR RMx Series.

Fontes de alimentação entusiastas da RMx Series da CORSAIR são otimizadas para serem silenciosas, com um design de ventoinha personalizado e o Modo de ventoinha RPM Zero. A eficiência classificada pelo 80 PLUS Gold garante uma operação de baixo custo e cabos totalmente modulares pretos, que permitem montagens rápidas e limpas. Os capacitores japoneses de 105°C, fazem das fontes de alimentação uma ótima escolha para PCs de alto desempenho, nos quais a confiabilidade é essencial.

Segurança e proteção

- Proteção contra sobretensão (OVP)

A proteção contra sobretensão para as saídas CC de 12V, 5V e 3,5V é necessária para a conformidade com a especificação ATX. A OVP desliga a PSU caso as saídas CC excedam um nível definido, determinado pelo fabricante da PSU. Os níveis mínimos de tensão requeridos para conformidade são 13,4V para trilhos de +12V, 5,74V para trilhos de +5V e 3,76V para trilhos de 3,3V.

- Proteção contra sobrecorrente (OCP)

A RMx Series apresenta OCP nos trilhos de 3,3V, 5V e 12V. A OCP garante que a saída dos trilhos de tensão CC permaneçam dentro dos limites seguros de operação.

- Proteção contra temperatura excessiva (OTP)

A OTP garante que a PSU será desligada quando a temperatura interna alcançar um determinado ponto. Isso ocorre como resultado de sobrecarga de corrente interna ou de uma falha na ventoinha.

- Proteção contra curto-circuito (SCP)

Um curto-circuito é definido como qualquer impedância de saída menor que 0,1 ohms. Entre outras coisas, a SCP garante que a PSU desligará se houver um curto entre os trilhos de 3,3V, 5V e 12V e qualquer outro trilho ou com o aterramento. Isso também garante que não ocorra danos à unidade ou aos componentes do PC no caso de um curto-circuito.

RMx SERIES

RM1000x

Dimensões: 150mm (W) x 86mm (H) x 180mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
  • Embalagem para o armazenamento

de cabos modulares CC

• Braçadeiras para cabos
• Placa de identificação do gabinete CORSAIR
• Manual do usuário

Mesa de energia da RM1000x da CORSAIR

Modelo RPS0018 +3.3V 25A				150W
N° da Peça CP-9020094 +5V 25A
Classificação da Entrada CA	100-240V +12V 83.3A,1000W
Corrente de Entrada 13A-6.5A +12V 0.8A 9.6W
Frequência	47~63Hz	+5Vsb	3A	15W

Potência Total: 1000W

Eficiência da fonte de alimentação CORSAIR RM1000x

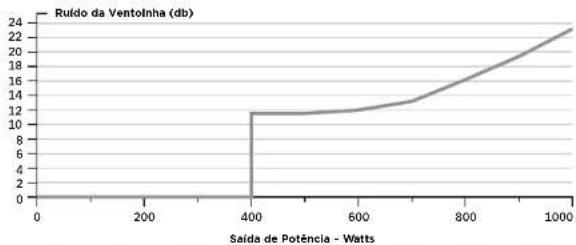

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM1000x

99100

RMx SERIES™

Lista de Cabos CC da CORSAIR RM1000x

Qtd	Descrição		Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(±10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(±10mm)
		1
		Total de Conectores
		2
4	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(±10mm)
		2
		Total de Conectores
		8
1	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(±10mm)
		3
		Total de Conectores
		3
2	Cabo SATA (4 SATA)	Conectores por Cabo	850mm(±10mm)
		4
		Total de Conectores
		8
3	Cabo perliférico (4 pinos)	Conectores por Cabo	750mm(±10mm)
		4
		Total de Conectores
		12
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(±5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RM850x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM850x da CORSAIR

Modelo	RPSO110	+3.3V	25A	150W
N° da Peça	75-003445	+5V	25A
Classificação da Entrada CA	100-240V	+12V	70.8A	850W
Corrente de Entrada	12A-6A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 850W

Eficiência da fonte de alimentação CORSAIR RM850x

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM850x

101102

RMx SERIES™

Lista de Cabos CC da CORSAIR RM850x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(± 10mm)
		1
		Total de Conectores
		2
3	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		6
2	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		6
1	Cabo SATA (4 SATA)	Conectores por Cabo	850mm(± 10mm)
		4
		Total de Conectores
		4
2	Cabo perliférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		8
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RM750x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM750x da CORSAIR

Modelo	RPS0109	+3.3V	25A	150W
N° da Peça	75-003444	+5V	25A
Classificação da Entrada CA	100-240V	+12V	62.5A	750W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 750W

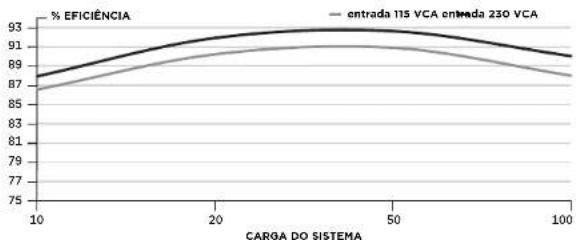

Eficiência da fonte de alimentação CORSAIR RM750x

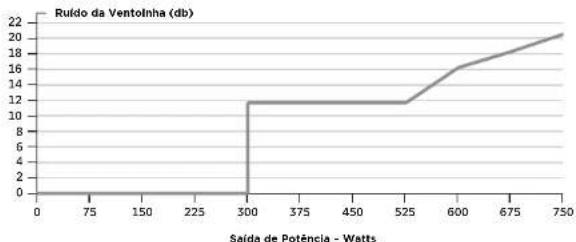

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM750x

103104

RMx SERIES™

Lista de Cabos CC da CORSAIR RM750x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	810mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	850mm(± 10mm)
		1
		Total de Conectores
		2
2	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		4
3	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		8
2	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		8
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RM650x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
• Embalagem para o armazenamento de cabos modulares CC

Mesa de energia da RM650x da CORSAIR

Modelo	RPS0108	+3.3V	25A	130W
N° da Peça	75-003443	+5V	25A
Classificação da Entrada CA	100-240V	+12V	54A	648W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 650W

Eficiência da fonte de alimentação CORSAIR RM650x

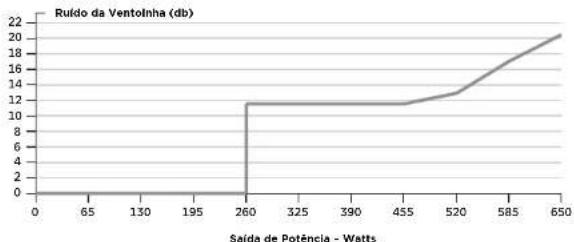

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM650x

105106

RMx SERIES™

Lista de Cabos CC da CORSAIR RM650x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	810mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	850mm(± 10mm)
		1
		Total de Conectores
		1
2	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		4
3	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		8
1	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		4
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES

RM550x

Dimensões: 150mm (W) x 86mm (H) x 160mm (L)

Conteúdo da embalagem

• Unidade de fonte de alimentação CORSAIR RMx Series
  • Cabo de alimentação CA
• Conjunto de cabos modulares CC
  • Embalagem para o armazenamento

de cabos modulares CC

• Braçadeiras para cabos
• Placa de identificação do gabinete CORSAIR
• Manual do usuário

Mesa de energia da RM550x da CORSAIR

Modelo	RPS0107	+3.3V	25A	130W
N° da Peça	75-003442	+5V	25A
Classificação da Entrada CA	100-240V	+12V	45.8A	550W
Corrente de Entrada	10A-5A	-12V	0.8A	9.6W
Frequência	47~63HZ	+5Vsb	3A	15W

Potência Total: 550W

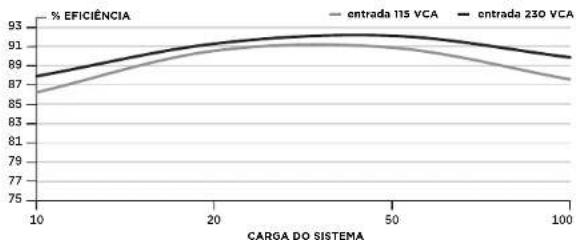

Eficiência da fonte de alimentação CORSAIR RM550x

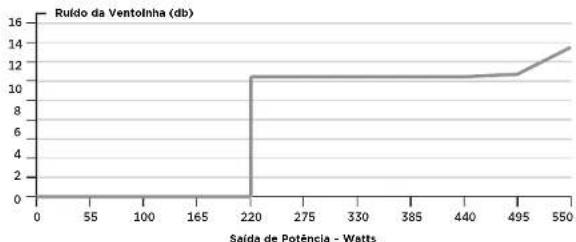

Curva de ruído da ventoinha da fonte de alimentação CORSAIR RM550x

107108

RMx SERIES™

Lista de Cabos CC da CORSAIR RM550x

Qtd Descrição			Comprimento Total
1	Cabo ATX de 24 pinos (20+4)	Conectores por Cabo	610mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo EPS/ATX12V de 8 pinos (4+4)	Conectores por Cabo	650mm(± 10mm)
		1
		Total de Conectores
		1
1	Cabo PCIe de 8 pinos (6+2)	Conectores por Cabo	750mm(± 10mm)
		2
		Total de Conectores
		2
2	Cabo SATA (3 SATA)	Conectores por Cabo	750mm(± 10mm)
		3
		Total de Conectores
		6
1	Cabo periférico (4 pinos)	Conectores por Cabo	750mm(± 10mm)
		4
		Total de Conectores
		4
1	Adaptador de disquete (4 pinos)	Conectores por Cabo	101mm(± 5mm)
		1
		Total de Conectores
		1

RMx SERIES™

RMx SERIES™

Instalando sua NOVA RMx Series

Etapa A: Removendo a fonte de alimentação existente

Se você estiver montando um novo sistema, prossiga para a Etapa B.

1. Desconecte o cabo de alimentação CA da tomada na parede ou UPS e da fonte e alimentação existente.
2. Desconecte todos os cabos de alimentação da placa de vídeo, placa mãe e todos os outros periféricos.
3. Siga as instruções no manual do gabinete e desinstale sua fonte de alimentação existente.
4. Prossiga para a Etapa B.

Etapa B: Instalando a fonte de energia CORSAIR RMx Series

1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
2. Siga as instruções no manual de seu gabinete e instale a fonte de alimentação com os parafusos fornecidos.
3. O cabo de alimentação principal de 24 pinos possui um mecanismo de 4 pinos removíveis para suportar um soquete de 24 ou 20 pinos na placa mãe.

A. Se sua placa mãe tiver um soquete de 24 pinos, você pode conectar o cabo de alimentação principal de 24 pinos da fonte de alimentação diretamente à sua placa mãe.
B. Se a sua placa mãe tiver um soquete de 20 pinos, você deverá remover o cabo de 4 pinos do conector de 24 pinos e depois ligar o cabo de 20 pinos à sua placa mãe sem conectar o conector de 4 pinos.

1. Conecte o cabo de 8 pinos de +12V (EPS12V) à placa mãe.

A. Se a sua placa mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente à sua placa mãe.
B. Se a sua placa mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte esse cabo de 4 pinos diretamente à sua placa mãe.

AVISO: Os 4 pinos removíveis do conector principal de 24 pinos não é um conector "P4" ou "+12V". Poderão ocorrer danos sérios se você usá-lo no lugar de um conector "P4" ou "+12V".

109110

1. Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.

A. Conecte os cabos periféricos aos soquetes de alimentação da unidade de disco rígido e do CD-ROM/DVD-ROM.
B. Conecte os cabos SATA aos soquetes de alimentação da unidade SSD SATA ou da unidade de disco rígido.
C. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express, se necessário.
D. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector pequeno de 4 pinos.

E. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar quaisquer cabos modulares não usados para adições futuras de componentes.

1. Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição de ligado (marcado com "I").

ULTRA LOW NOISE

Modo Zero RPM

O modo Zero RPM permite que a ventoinha permaneça desligada durante cargas baixas a médias. Esta tecnologia usa várias temperaturas de dentro da fonte de alimentação e o nível de saída de potência para determinar quando o resfriamento ativo é necessário para a PSU. Quando a fonte estiver sendo muito exigida, a ventoinha irá garantir que ela seja resfriada conforme necessário, sem qualquer ruído extra. Para o perfil específico da ventoinha do seu aparelho, consulte a seção de especificações da PSU.

RMx SERIES™

Informações importantes de segurança

CUIDADO: RISCO DE CHOQUE ELÉTRICO!

1. Instale de acordo com todas as instruções e avisos de segurança do fabricante. Caso contrário, poderá haver dano na fonte de alimentação ou no sistema e poderá causar lesões graves ou morte.
2. Altas voltagens estão presentes na fonte de alimentação. Não abra a caixa da fonte de alimentação ou tente consertar a fonte de alimentação. Não há componentes que possam ser reparados pelo usuário.
3. Este produto foi projetado para uso Interno apenas.
4. Não use a fonte de alimentação perto de água ou em ambientes de alta temperatura ou alta umidade.
5. Não instale perto de fontes de calor como radiadores, saídas de ar quente, fogões ou outros aparelhos que produzam calor.
6. Não insira objetos na área de ventilação aberta ou grade da ventoinha da fonte de alimentação.
7. Não modifique os cabos e/ou conectores incluídos com esta fonte de alimentação.
8. Se esta fonte de alimentação usar cabos modulares, use apenas os cabos fornecidos pelo fabricante. Outros cabos poderão não ser compatíveis e poderão causar sérios danos ao seu sistema e fonte de alimentação.
9. O conector de alimentação principal de 24 pinos tem um conector removível de 4 pinos. Este conector de 4 pinos não é um conector P4 ou ATX 12V. Não force este cabo no soquete P4 ou ATX +12V na placa-mão.
10. Falha no cumprimento de quaisquer instruções do fabricante e/ou quaisquer uma destas instruções de segurança anulará imediatamente todas as garantias.

RMx SERIES™

Aprovações de segurança e da Agência

Agência Norma

FCC Regras da FCC Parte 15, Classe B

ICES ICES-003

ROHS 2002/95/EC, Diretiva de restrição de substâncias perigosas

WEEE 2002/96/EC. Diretiva de descarte de resíduos de equipamentos elétricos e

eletrônicos

ROHS (China) China Order No.39, Gestão do controle da poluição causada por produtos de

informação eletrônica
