使用説明書 RM550x CORSAIR

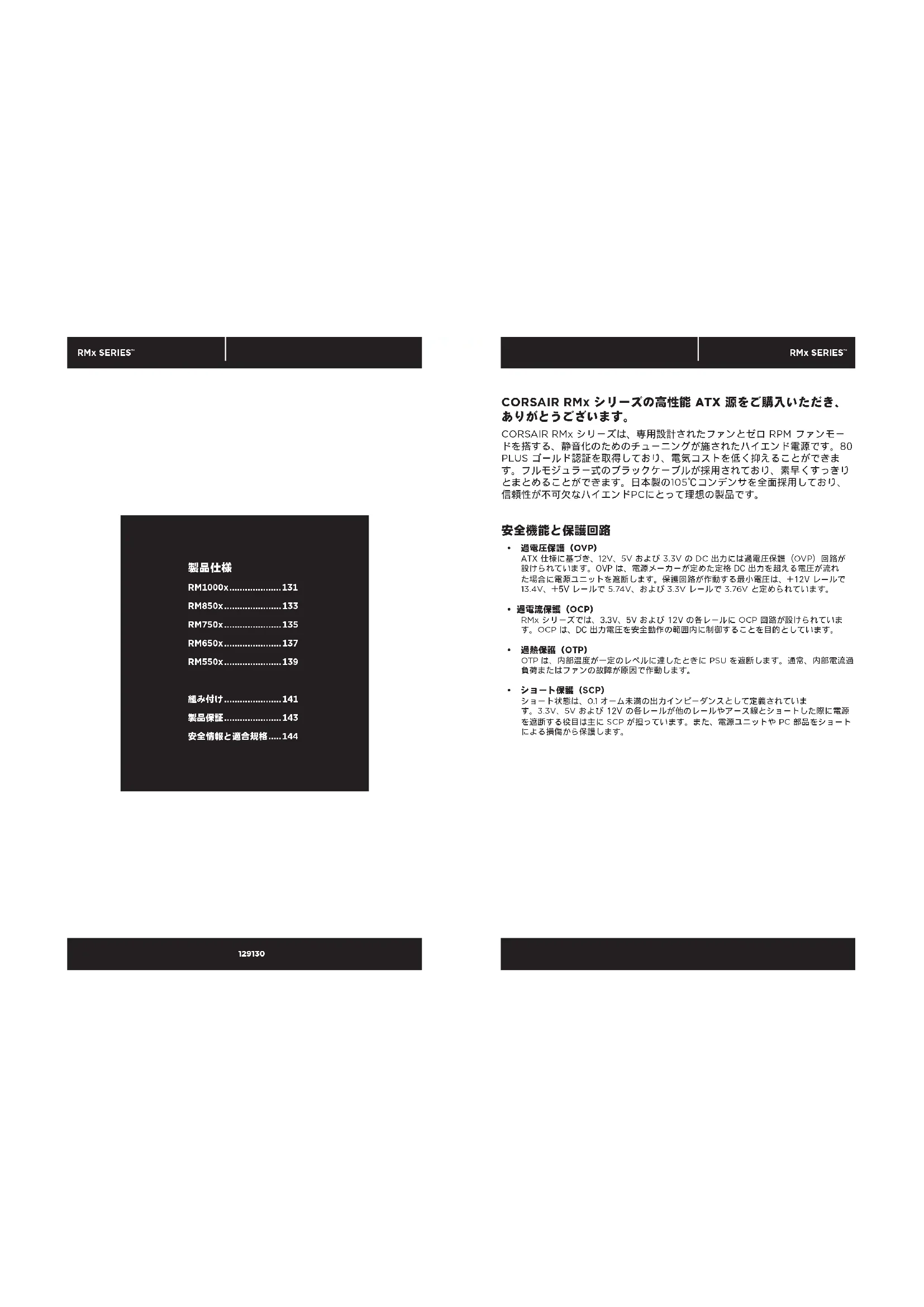

CORSAIR RMx シリーズの高性能 ATX 源をご購入いただき、 ありがとうございます。 CORSAIR RMx シリーズは、専用設計されたファンとゼロ RPM ファンモー ドを搭する、静音化のためのチューニングが施されたハイエンド電源です。80 PLUS ゴールド認証を取得しており、電気コストを低く抑えることができま す。フルモジュラー式のブラックケーブルが採用されており、素早くすっきり とまとめることができます。日本製の105℃コンデンサを全面採用しており、 信頼性が不可欠なハイエンドPCにとって理想の製品です。

ATX 仕様に基づき、12V、5V および 3.3V の DC 出力には過電圧保護（OVP）回路が

設けられています。OVP は、電源メーカーが定めた定格 DC 出力を超える電圧が流れ た場合に電源ユニットを遮断します。保護回路が作動する最小電圧は、+12V レールで 13.4V、+5V レールで 5.74V、および 3.3V レールで 3.76V と定められています。

• 過電流保護（OCP） RMx シリーズでは、3.3V、5V および 12V の各レールに OCP 回路が設けられていま す。OCP は、DC 出力電圧を安全動作の範囲内に制御することを目的としています。

• 過熱保護（OTP） OTP は、内部温度が一定のレベルに達したときに PSU を遮断します。通常、内部電流過 負荷またはファンの故障が原因で作動します。

• ショート保護（SCP） ショート状態は、0.1 オーム未満の出力インピーダンスとして定義されていま す。3.3V、5V および 12V の各レールが他のレールやアース線とショートした際に電源 を遮断する役目は主に SCP が担っています。また、電源ユニットや PC 部品をショート による損傷から保護します。

ATX 24 (20+4) ピンケーブル ケーブル一本あたりの端子数610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブル

ケーブル一本あたりの端子数650mm (± 10mm)

PCIe 8 (6+2) ピンケーブル ケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（3 SATA） ケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（4 SATA） ケーブル一本あたりの端子数850mm (± 10mm)

ペリフェラルケーブル（4ピン） ケーブル一本あたりの端子数750mm (± 10mm)

フロッピー用変換プラグ（4ピン） ケーブル一本あたりの端子数101mm (± 5mm)

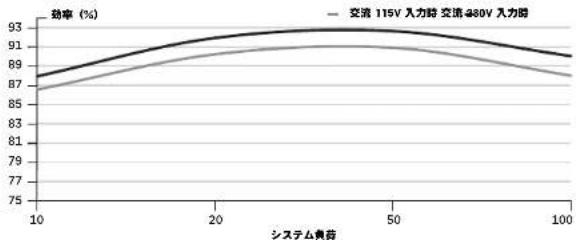

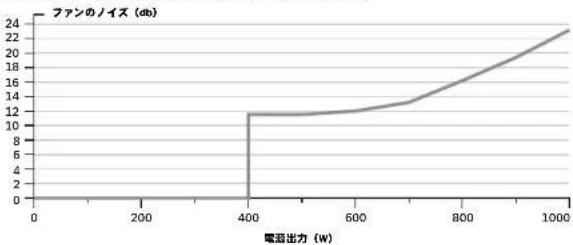

CORSAIR RM1000x 電源効率 CORSAIR RM1000x 内蔵電源ファンのノイズ曲線 CORSAIR RM1000x に付属する DC ケーブルの一覧 450mm 100mm 100mm 100mm 450mm 100mm 100mm 100mm 550mm 100mm 100mm 100mm 505mm 115mm 115mm 115mm101mm 650mm 650mm 610mm 610mm 600mm 150mm 600mm150mm RM1000x 寸法: 150mm (幅) x 86mm (高さ) x 180mm (奥行き)

• CORSAIR RMx シリーズ電源ユニット

ファンのノイズ（db） 電源出力（W） CORSAIR RM1000x 電源規格表 交流 115V 入力時 交流 230V 入力時133 134 RMx SERIES

ATX 24 (20+4) ピンケーブルケーブル一本あたりの端子数610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブルケーブル一本あたりの端子数650mm (± 10mm)

PCIe 8 (6+2) ピンケーブルケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（3 SATA） ケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（4 SATA） ケーブル一本あたりの端子数850mm (± 10mm)

ペリフェラルケーブル（4ピン）ケーブル一本あたりの端子数750mm (± 10mm)

フロッピー用変換プラグ（4ピン）ケーブル一本あたりの端子数101mm (± 5mm)

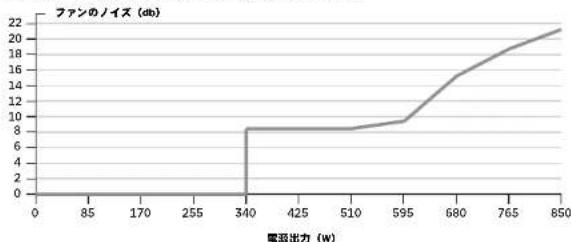

47˜63Hz +5Vsb 3A 15W 合計出力: 850W CORSAIR RM850x 電源効率 CORSAIR RM850x 内蔵電源ファンのノイズ曲線 寸法: 150mm (幅) x 86mm (高さ) x 160mm (奥行き)

• CORSAIR RMx シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書

ファンのノイズ（db） 電源出力（W） CORSAIR RM850x 電源規格表 交流 115V 入力時 交流 230V 入力時 CORSAIR RM850x に付属する DC ケーブルの一覧135 136 RMx SERIES

ATX 24 (20+4) ピンケーブルケーブル一本あたりの端子数610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブルケーブル一本あたりの端子数650mm (± 10mm)

PCIe 8 (6+2) ピンケーブルケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（3 SATA） ケーブル一本あたりの端子数750mm (± 10mm)

ペリフェラルケーブル（4ピン）ケーブル一本あたりの端子数750mm (± 10mm)

フロッピー用変換プラグ（4ピン）ケーブル一本あたりの端子数101mm (± 5mm)

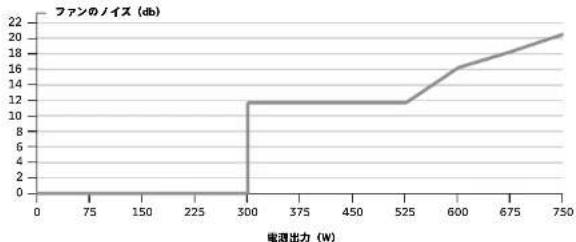

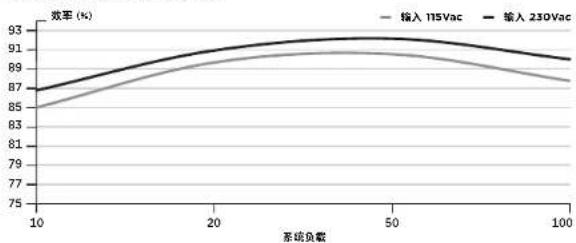

47˜63Hz +5Vsb 3A 15W 合計出力: 750W CORSAIR RM750x 電源効率 CORSAIR RM750x 内蔵電源ファンのノイズ曲線 寸法: 150mm (幅) x 86mm (高さ) x 160mm (奥行き)

• CORSAIR RMx シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書

ファンのノイズ（db） 電源出力（W） CORSAIR RM750x 電源規格表 交流 115V 入力時 交流 230V 入力時 CORSAIR RM750x に付属する DC ケーブルの一覧137 138 RMx SERIES

ATX 24 (20+4) ピンケーブルケーブル一本あたりの端子数610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブルケーブル一本あたりの端子数650mm (± 10mm)

PCIe 8 (6+2) ピンケーブルケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（3 SATA） ケーブル一本あたりの端子数750mm (± 10mm)

ペリフェラルケーブル（4ピン）ケーブル一本あたりの端子数750mm (± 10mm)

フロッピー用変換プラグ（4ピン）ケーブル一本あたりの端子数101mm (± 5mm)

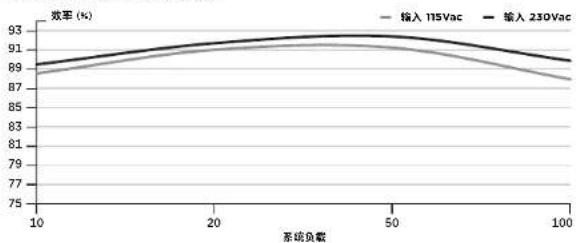

47˜63Hz +5Vsb 3A 15W 合計出力: 650W CORSAIR RM650x 電源効率 CORSAIR RM650x 内蔵電源ファンのノイズ曲線 寸法: 150mm (幅) x 86mm (高さ) x 160mm (奥行き)

• CORSAIR RMx シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書

ファンのノイズ（db） 電源出力（W） CORSAIR RM650x 電源規格表 交流 115V 入力時 交流 230V 入力時 CORSAIR RM650x に付属する DC ケーブルの一覧139 140 RMx SERIES

ATX 24 (20+4) ピンケーブルケーブル一本あたりの端子数610mm (± 10mm)

EPS/ATX12V 8 (4+4) ピンケーブルケーブル一本あたりの端子数650mm (± 10mm)

PCIe 8 (6+2) ピンケーブルケーブル一本あたりの端子数750mm (± 10mm)

SATAケーブル（3 SATA） ケーブル一本あたりの端子数750mm (± 10mm)

ペリフェラルケーブル（4ピン）ケーブル一本あたりの端子数750mm (± 10mm)

フロッピー用変換プラグ（4ピン）ケーブル一本あたりの端子数101mm (± 5mm)

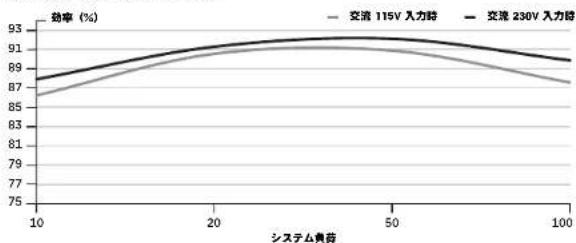

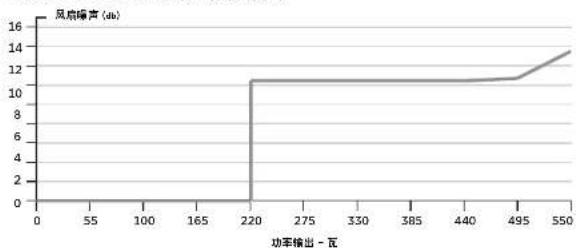

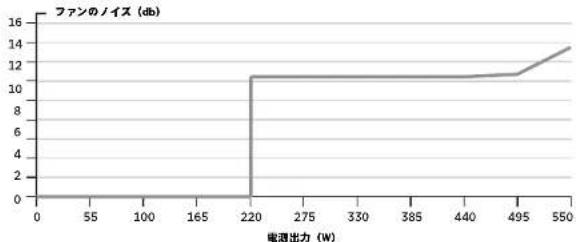

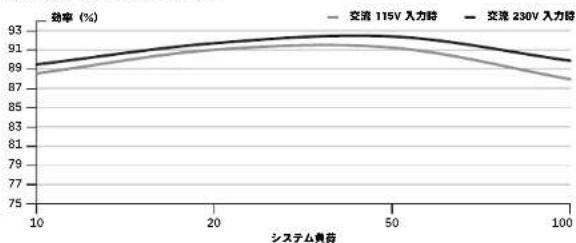

47˜63Hz +5Vsb 3A 15W 合計出力: 550W CORSAIR RM550x 電源効率 CORSAIR RM550x 内蔵電源ファンのノイズ曲線 寸法: 150mm (幅) x 86mm (高さ) x 160mm (奥行き)

• CORSAIR RMx シリーズ電源ユニット• AC 電源コード• DC モジュラーケーブル一式• DC モジュラーケーブル収納袋• ケーブル結束バンド• CORSAIR ケースステッカー• 取扱説明書

ファンのノイズ（db） 電源出力（W） CORSAIR RM550x 電源規格表 交流 115V 入力時 交流 230V 入力時 CORSAIR RM550x に付属する DC ケーブルの一覧141 142 RMx SERIES

新型 RMx シリーズの電源を取り付ける ステップ A：既存の電源ユニットの取り外し 新しくシステムを構築する場合は、ステップ B に進んでください

1. コンセントまたは UPS （無停電電源装置）、および既存の電源ユニットか

2. ビデオカード、マザーボードおよびその他の周辺機器からすべての電源ケー

3. PC ケースの取扱説明書に従って既存の電源ユニットを取り外します。

ステップ B：CORSAIR RMx シリーズの電源ユニットを取り付ける

1. 電源ユニットには AC 電源ケーブルが接続されていないことを確認し

2. PC ケースの取扱説明書に従い、付属のネジを用いて電源ユニットを取り付

3. 24 ピンの主電源ケーブルは、マザーボード上の 24 ピンまたは 20 ピンソ

ケットの両方に対応できるように、取り外し可能な 4 ピン端子を備えていま

A. マザーボードの電源端子が 24 ピンソケットタイプの場合は、電源か らマザーボードに直接 24 ピン主電源ケーブルを接続することができ

B. マザーボードの電源端子が 20 ピンソケットタイプの場合は、24 ピン 端子から 4 ピンケーブルを外した 20 ピンケーブルを接続してくださ い。外した 4 ピン端子は使用しません。

4. マザーボードに 8 ピンの +12V（EPS12V）ケーブルを接続します。

A. マザーボードが 8 ピンの +12V ソケットを備えている場合は、 マザーボードに直接 8 ピンケーブルを接続します。 B. マザーボードの端子が 4 ピンソケットタイプの場合は、8 ピンケーブ ルから 4 ピンケーブルを外し、この 4 ピンケーブルをマザーボードに

5. 周辺機器、PCI-Express、および SATA 用の電源ケーブルをそれぞれ接続し

A. HDD と CD-ROM/DVD-ROMの電源ソケットにペリフェラルケーブ

B. SATA 規格の SSD / HDD の電源ソケットには、SATA 用の電源ケー

C. PCI-Express 用の電源ケーブルを、必要に応じて PCI-Express グラフィックードに接続します。 D. 小型の 4 ピン端子が必要な周辺機器には、周辺機器用のペリフェラル ケーブルを接続します。 E. ケーブルがすべて確実に接続されていることを確認してください。コ ンポーネントを後で追加した場合に備えて、未使用のモジュラーケー ブルは必ず捨てずに保管してください。

6. 電源ユニットに AC 電源ケーブルを接続し、「ON」の位置（「I」の印が付

いた側）にスイッチを押して電源を入れます。 警告: 24 ピン主電源端子から取り外し可能な 4 ピン端子は、「P4」や「+12 V」の端子とは 異なります。それらの端子の代わりに使用すると、重大な損傷が発生する可能性があります。 ゼロ RPM モード 「ゼロ RPM モード」では、中程度の負荷まではファンの回転を止めることが できます。このテクノロジーでは、PSU 内部の温度や電力出力に基づいて PSU のアクティブ冷却のタイミングが決められます。負荷が高いときは、ノイズを 最小限に抑えつつファンが自動的に回転して必要な冷却を提供します。電源ユ ニットで使用されているファンの仕様に関しては、該当するユニットの仕様表 をご覧ください。143 144 RMx SERIES

FCC FCC 規制パート 15、クラス B

ICES ICES-003 CE EN 55022: 2010, クラス B CISPR 22: 2008, クラス B

AS/NZS CISPR 22: 2009, クラス B

C TUV-US(アメリカ) UL 60950-1: 2007

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/EC：有害物質の使用制限 WEEE 2002/96/EC：電気電子機器の廃棄制限 ROHS (中国) 中国政令 39 号：電子情報機器による汚染の管理規則 KC K60950-1, K00022, K00024

1. 取付の際には、メーカーの指示や安全に関する警告にすべて従ってください。

少しでも守られない場合は、電源装置やシステムの損傷、あるいは 重大な怪我や死亡事故に至るおそれがあります。

2. 電源ユニット内部では、高電圧が発生しています。電源ユニットのケースを開いたり、

修理を試みたりすることは避けてください。ユーザーによって修理可能な箇所は設けられていま

3. 本製品は屋内専用に設計されています。

4. 水の近く、または高温多湿環境下における本機の使用は避けてください。

5. ラジエータ、ヒートレジスタやストーブなどの熱を発生させる装置の近くに置かないでくださ

6. 電源の通気口やファングリル付近から内部に物が入らないように注意してください。

7. 電源ユニットに付属するケーブルおよび/または端子を改造しないでください。

8. モジュラーケーブルを使用する場合、純正のもの以外を使用しないでください。

他社製のケーブルは互換性がない可能性があり、システムや電源ユニットに 重大な損傷を引き起こす可能性があります。

9. 24 ピンの主電源端子は、取り外し可能な 4 ピン端子を備えています。この 4 ピン

端子は、P4 または ATX 12V 端子とは異なります。このケーブルを、マザーボードの

P4 ソケットや ATX +12V ソケットに無理に差し込まないでください。

10. メーカーの指示や安全上の注意が少しでも守られない場合は、

すべての製品保証や性能保証が直ちに無効になることがあります。145 146 RMx SERIES
