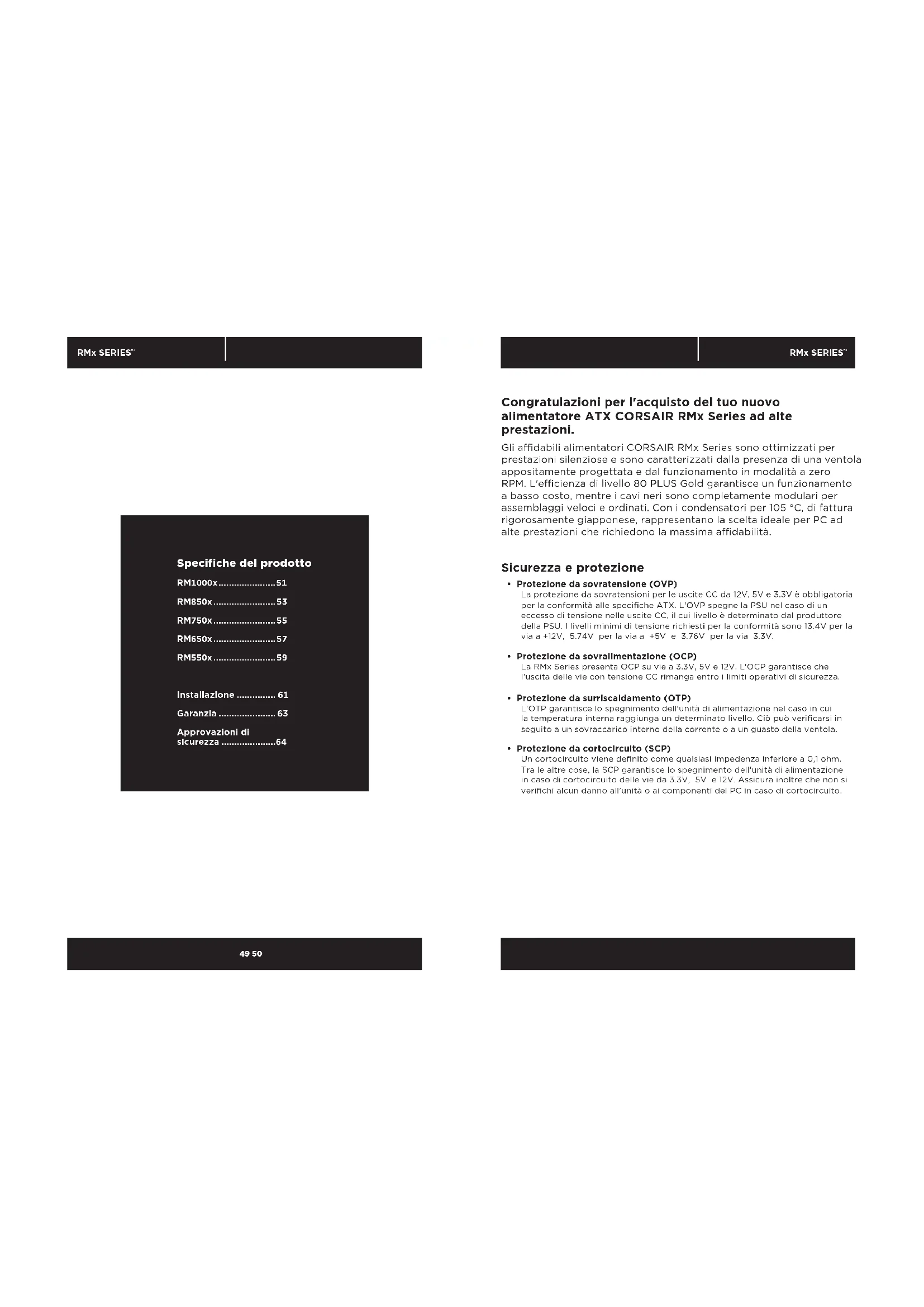

MANUALE UTENTE RM550x CORSAIR

Congratulazioni per l'acquisto del tuo nuovo alimentatore ATX CORSAIR RMx Series ad alte prestazioni. Gli adabili alimentatori CORSAIR RMx Series sono ottimizzati per prestazioni silenziose e sono caratterizzati dalla presenza di una ventola appositamente progettata e dal funzionamento in modalità a zero RPM. L'ecienza di livello 80 PLUS Gold garantisce un funzionamento a basso costo, mentre i cavi neri sono completamente modulari per assemblaggi veloci e ordinati. Con i condensatori per 105 °C, di fattura rigorosamente giapponese, rappresentano la scelta ideale per PC ad alte prestazioni che richiedono la massima adabilità. Sicurezza e protezione

• Protezione da sovratensione (OVP) La protezione da sovratensioni per le uscite CC da 12V, 5V e 3.3V è obbligatoria per la conformità alle specifiche ATX. L'OVP spegne la PSU nel caso di un eccesso di tensione nelle uscite CC, il cui livello è determinato dal produttore della PSU. I livelli minimi di tensione richiesti per la conformità sono 13.4V per la via a +12V, 5.74V per la via a +5V e 3.76V per la via 3.3V.

• Protezione da sovralimentazione (OCP) La RMx Series presenta OCP su vie a 3.3V, 5V e 12V. L'OCP garantisce che l'uscita delle vie con tensione CC rimanga entro i limiti operativi di sicurezza.

• Protezione da surriscaldamento (OTP) L'OTP garantisce lo spegnimento dell'unità di alimentazione nel caso in cui la temperatura interna raggiunga un determinato livello. Ciò può verificarsi in seguito a un sovraccarico interno della corrente o a un guasto della ventola.

• Protezione da cortocircuito (SCP) Un cortocircuito viene definito come qualsiasi impedenza inferiore a 0,1 ohm. Tra le altre cose, la SCP garantisce lo spegnimento dell'unità di alimentazione in caso di cortocircuito delle vie da 3.3V, 5V e 12V. Assicura inoltre che non si verifichi alcun danno all'unità o ai componenti del PC in caso di cortocircuito. Specifiche del prodotto RMx ...................... RMx ........................ RMx ........................ RMx ........................ RMx ........................ Installazione ............... Garanzia ...................... Approvazionidi sicurezza .....................51 52 RMx SERIES

Carico maxPotenza erogata max Modello RPS0018 +3.3V 25A 150W Codice CP-9020094 +5V 25ATensione CA in ingresso 100-240V +12V 83.3A 1000WCorrente in ingresso 13A-6.5A -12V 0.8A 9.6W Frequenza 47˜63Hz +5Vsb 3A 15W Potenza totale: 1000W Q.tà Descrizione Lunghezza totale

Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 3)Connettori per cavo750mm (± 10mm) Connettori totali

Cavo SATA (SATA 4)Connettori per cavo850mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm (± 5mm) Connettori totali

Ecienza alimentazione CORSAIR RM1000x CORSAIR RM1000x - Curva caratteristica della rumorosità della ventola dell'alimentatore CORSAIR RM1000x - Elenco cavi CC 450mm 100mm 100mm 100mm 450mm 100mm 100mm 100mm 550mm 100mm 100mm 100mm 505mm 115mm 115mm 115mm101mm 650mm 650mm 610mm 610mm 600mm 150mm 600mm150mm RM1000x Dimensioni: 150mm (L) x 86mm (H) x 180mm (P) Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series

• Cavo di alimentazione CA

• Set di cavi modulari CC

• Contenitore per cavi modulari CC

• Guida di installazione 500mm 100mm 100mm 115mm 115mm520mm

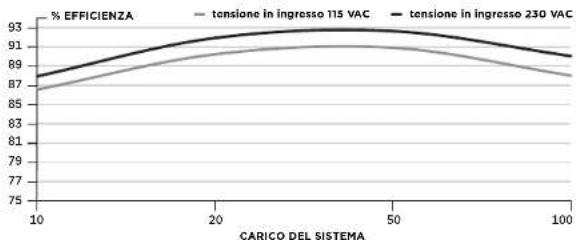

Rumorosità ventola (db) Potenza Erogata - watt Tabella alimentazione CORSAIR RM1000x tensione in ingresso 115 VAC tensione in ingresso 230 VAC53 54 RMx SERIES

RM850x Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 3)Connettori per cavo750mm (± 10mm) Connettori totali

Cavo SATA (SATA 4)Connettori per cavo850mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm (± 5mm) Connettori totali

Carico maxPotenza erogata max Modello RPS0110 +3.3V 25A 150W Codice 75-003445 +5V 25A Tensione CA in ingresso 100-240V +12V 70.8A 850W Corrente in ingresso 12A-6A -12V 0.8A 9.6W Frequenza 47˜63Hz +5Vsb 3A 15W Potenza totale: 850W Ecienza alimentazione CORSAIR RM850x CORSAIR RM850x - Curva caratteristica della rumorosità della ventola dell'alimentatore Dimensioni: 150mm (L) x 86mm (H) x 160mm (P) Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi• Targhetta identificativa case CORSAIR• Guida di installazione % EFFICIENZA

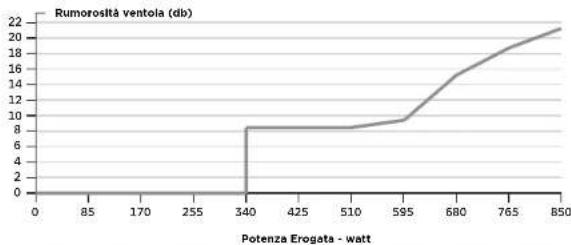

Rumorosità ventola (db) Potenza Erogata - watt Tabella alimentazione CORSAIR RM850x tensione in ingresso 115 VAC tensione in ingresso 230 VAC CORSAIR RM850x - Elenco cavi CC55 56 RMx SERIES

RM750x Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 3)Connettori per cavo750mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm (± 5mm) Connettori totali

Carico maxPotenza erogata max Modello RPS0109 +3.3V 25A 150W Codice 75-003444 +5V 25A Tensione CA in ingresso 100-240V +12V 62.5A 750W Corrente in ingresso 10A-5A -12V 0.8A 9.6W Frequenza 47˜63Hz +5Vsb 3A 15W Potenza totale: 750W Ecienza alimentazione CORSAIR RM750x CORSAIR RM750x - Curva caratteristica della rumorosità della ventola dell'alimentatore Dimensioni: 150mm (L) x 86mm (H) x 160mm (P) Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi• Targhetta identificativa case CORSAIR• Guida di installazione % EFFICIENZA

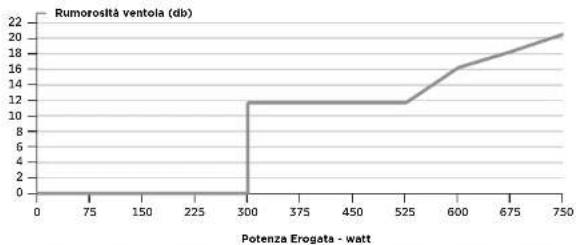

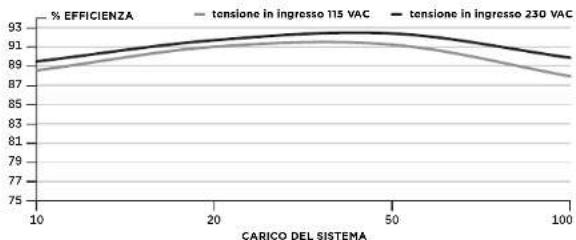

Rumorosità ventola (db) Potenza Erogata - watt Tabella alimentazione CORSAIR RM750x tensione in ingresso 115 VAC tensione in ingresso 230 VAC CORSAIR RM750x - Elenco cavi CC57 58 RMx SERIES

RM650x Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 3)Connettori per cavo750mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm (± 5mm) Connettori totali

Carico maxPotenza erogata max Modello RPS0108 +3.3V 25A 130W Codice 75-003443 +5V 25A Tensione CA in ingresso 100-240V +12V 54A 648W Corrente in ingresso 10A-5A -12V 0.8A 9.6W Frequenza 47˜63Hz +5Vsb 3A 15W Potenza totale: 650W Ecienza alimentazione CORSAIR RM650x CORSAIR RM650x - Curva caratteristica della rumorosità della ventola dell'alimentatore Dimensioni: 150mm (L) x 86mm (H) x 160mm (P) Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi• Targhetta identificativa case CORSAIR• Guida di installazione % EFFICIENZA

Rumorosità ventola (db) Potenza Erogata - watt Tabella alimentazione CORSAIR RM650x tensione in ingresso 115 VAC tensione in ingresso 230 VAC CORSAIR RM650x - Elenco cavi CC59 60 RMx SERIES

RM550x Q.tà DescrizioneLunghezza totale Cavo ATX 24 pin (20+4)Connettori per cavo610mm (± 10mm) Connettori totali

Cavo SATA (SATA 3)Connettori per cavo750mm (± 10mm) Connettori totali

Cavo periferica (4 pin)Connettori per cavo750mm (± 10mm) Connettori totali

Adattatore floppy (4 pin)Connettori per cavo101mm (± 5mm) Connettori totali

Carico maxPotenza erogata max Modello RPS0107 +3.3V 25A 130W Codice 75-003442 +5V 25A Tensione CA in ingresso 100-240V +12V 45.8A 550W Corrente in ingresso 10A-5A -12V 0.8A 9.6W Frequenza 47˜63Hz +5Vsb 3A 15W Potenza totale: 550W Ecienza alimentazione CORSAIR RM550x CORSAIR RM550x - Curva caratteristica della rumorosità della ventola dell'alimentatore Dimensioni: 150mm (L) x 86mm (H) x 160mm (P) Contenuto della confezione

• Unità di alimentazione CORSAIR RMx Series• Cavo di alimentazione CA• Set di cavi modulari CC• Contenitore per cavi modulari CC• Fascette per cavi• Targhetta identificativa case CORSAIR• Guida di installazione % EFFICIENZA

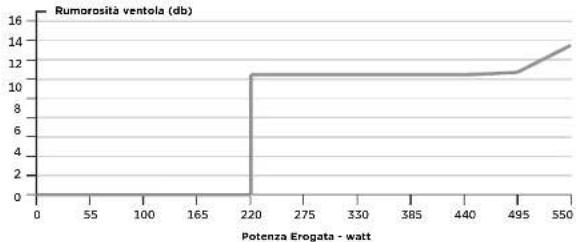

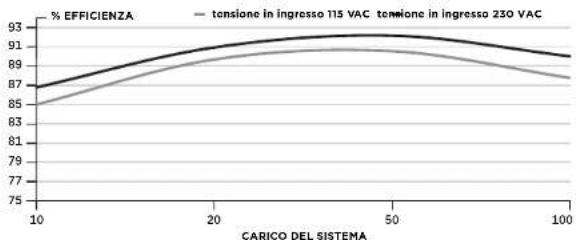

Rumorosità ventola (db) Potenza Erogata - watt Tabella alimentazione CORSAIR RM550x tensione in ingresso 115 VAC tensione in ingresso 230 VAC CORSAIR RM550x - Elenco cavi CC61 62 RMx SERIES

Installazione del NUOVO RMx Series Fase A: Rimozione dell'alimentatore esistente Se si sta assemblando un nuovo sistema, passare direttamente alla Fase B.

1. Scollegare il cavo di corrente CA dalla presa a muro o dal gruppo

di continuità e dall'unità di alimentazione esistente.

2. Scollegare tutti i cavi di alimentazione dalla scheda video,

dalla scheda madre e da tutte le periferiche.

3. Seguire le istruzioni nel manuale del telaio e disinstallare l'unità

di alimentazione esistente.

4. Passare alla Fase B.

Fase B: Installazione dell'unità di alimentazione CORSAIR RMx Series

1. Verificare che il cavo dell'alimentazione CA non sia collegato.

2. Seguire le istruzioni del manuale del telaio e installare l'unità

di alimentazione con le viti in dotazione.

3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile

a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla scheda madre. A. Se la scheda madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla scheda madre. B. Se la scheda madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla scheda madre senza collegare il connettore a 4 pin.

4. Connettere il cavo a 8 pin +12 V (EPS12V) alla scheda madre.

A. Se la scheda madre è dotata di una presa a 8 pin +12 V, collegare il cavo a 8 pin direttamente alla scheda madre. B. Se la scheda madre è dotata di una presa a 4 pin, scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheda madre.

5. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

A. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM. B. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD. C. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express. D. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin piccolo. E. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.

6. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo portando

l'interruttore sulla posizione ON (marcata con "I"). AVVERTENZA: i 4 pin scollegabili del connettore principale a 24 pin non sono un connettore "P4" o "+12 V". Il loro utilizzo al posto di un connettore "P4" o "+12 V" può provocare gravi danni. Modalità a zero RPM La modalità a zero RPM consente alla ventola di rimanere spenta nei periodi in cui il carico del sistema risulta medio-basso. La tecnologia utilizza diverse temperature interne all'unità di alimentazione, oltre al livello di potenza in uscita per determinare quando è necessario il rareddamento attivo per l'unità di alimentazione. In condizioni di lavoro estreme, la ventola si attiva per garantire il rareddamento necessario senza aggiunta di rumore supplementare. Per il profilo specifico della ventola della propria unità, consultare la sezione della relativa unità di alimentazione.63 64 RMx SERIES

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/EC, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche WEEE 2002/96/EC, Direttiva sullo smaltimento dei rifiuti elettrici ed elettronici ROHS (Cina) China Order n. 39, Amministrazione sul controllo dell'inquinamento causato da prodotti elettronici KC K60950-1, K00022, K00024

BSMI CNS14336, CNS13438

Importanti informazioni sulla sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installazione nel rispetto delle istruzioni del produttore e degli avvisi di

sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o al sistema ed essere causa di gravi lesioni o morte.

2. All'interno dell'alimentatore è presente un voltaggio elevato. Non aprire l'involucroné

cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.

3. Il presente prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.

4. Non utilizzare l'alimentatore in prossimità di acqua o in ambienti a temperature e

5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di

riscaldamento, stufe o altri apparecchi che producono calore.

6. Non inserire oggetti nell'area della griglia della ventola o di ventilazione aperta

7. Non modificare i cavi e/o i connettori in dotazione con l'alimentatore.

8. Se l'alimentatore utilizza cavi modulari, usare solo cavi forniti dal produttore.

Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.

9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore

scollegabile a 4 pin. Il connettore a 4 pinnon è un connettore P4 o ATX 12 V. Non inserire forzatamente questo cavo nella presa P4 o ATX +12 V della scheda madre.

10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza

invaliderà la garanzia con eetto immediato.65 66 RMx SERIES
