BEDIENUNGSANLEITUNG RM550x CORSAIR

Vielen Dank, dass Sie sich für das CORSAIR RMx Series High Performance ATX-Netzteils entschieden haben. CORSAIR RMx Series Netzgeräte für Enthusiasten sind für optimalen geräuscharmen Betrieb mit einem speziellen Lüfterdesign und dem Zero-RPM-Lüftermodus ausgestattet. Die 80 PLUS Gold-Zertifizierung des Wirkungsgrades bedeutet einen kostensparenden Betrieb. Die schwarzen Kabel sind vollständig modular und ermöglichen einen schnellen, ordentlichen Systembau. Die 100% japanischen 105-Grad- Kondensatoren sind eine großartige Wahl für Hochleistungs-PCs, bei denen Zuverlässigkeit unerlässlich ist. Sicherheit und Schutz

• Überspannungsschutz (OVP) Für die 12V-, 5V- und 3,3V-DC-Ausgänge ist Überspannungsschutz erforderlich, um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das Netzteil aus. Die zur Einhaltung erforderlichen Mindestspannungspegel sind 13,4 V für die +12V-Schiene(n), 5,74 V für die +5V-Schiene und 3,76 V für die 3,3V-Schiene.

• Überstromschutz (OCP) Die RMx Series verfügt auf den 3,3 V, 5 V und 12 V Schienen über OCP. Der OCP stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer Betriebsgrenzen bleibt.

• Übertemperaturschutz (OTP) OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei interner Stromüberlastung oder bei einem Lüfterausfall.

• Kurzschlussschutz (SCP) Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt. Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3V- , 5V- und 12V-Schienen an einer anderen Schiene einen Kurzschluss oder einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die Komponenten Ihres PCs im Falle eines Kurzschlusses. Produktspezifikationen RMx ...................... RMx ........................ RMx ........................ RMx ........................ RMx ........................ Installation .................. Garantie ....................... Sicherheits-und behördliche Zulassungen ................ 35 36 RMx SERIES

HöchstbelastungMaximale AusgangsleistungModell RPS0018 +3.3V 25A 150W Teilenr. CP-9020094 +5V 25AAC-Eingangsnennleistung 100-240V +12V 83.3A 1000WEingangsstrom 13A-6.5A -12V 0.8A 9.6W Frequenz 47˜63Hz +5Vsb 3A 15W Gesamtleistung: 1000W Anzahl Beschreibung Gesamtlänge ATX, 24 Pins (20+4)Anschlüsse pro Kabel610mm (± 10mm) Anschlüsse insgesamt

• CORSAIR RMx Series Netzteil

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

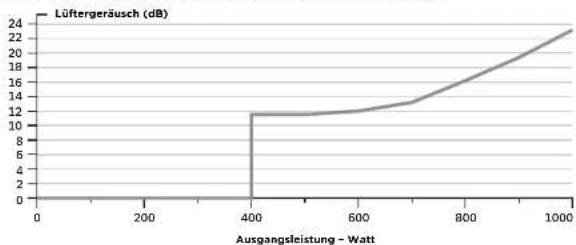

% WIRKUNGSGRADSYSTEMLASTLüftergeräusch (dB)Ausgangsleistung – Watt CORSAIR RM1000x Leistungstabelle eingang 115 V AC eingang 230 V AC37 38 RMx SERIES

RM850x AnzahlBeschreibungGesamtlänge ATX, 24 Pins (20+4)Anschlüsse pro Kabel610mm (± 10mm) Anschlüsse insgesamt

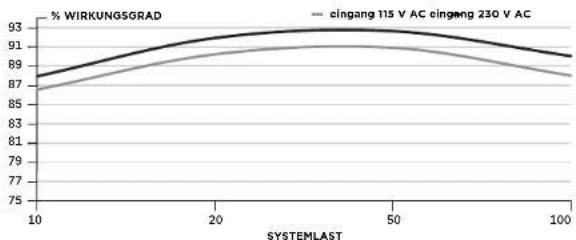

Höchstbelastung Maximale Ausgangsleistung Modell RPS0110 +3.3V 25A 150W Teilenr. 75-003445 +5V 25A AC-Eingangsnennleistung 100-240V +12V 70.8A 850W Eingangsstrom 12A-6A -12V 0.8A 9.6W Frequenz 47˜63Hz +5Vsb 3A 15W Gesamtleistung: 850W Wirkungsgrad des CORSAIR RM850x Netzteils Lüftergeräuschkurve des CORSAIR RM850x Netzteils Abmessungen: 150mm (B) x 86mm (H) x 160mm (L) Lieferumfang

• CORSAIR RMx Series Netzteil• AC-Stromkabel• Modularer DC-Kabelsatz• Beutel für den modularen DC-Kabelsatz• Kabelbinder• CORSAIR Case Badge (Aufkleber)• Benutzerhandbuch% WIRKUNGSGRADSYSTEMLASTLüftergeräusch (dB)Ausgangsleistung – Watt CORSAIR RM850x Leistungstabelle eingang 115 V AC eingang 230 V AC39 40 RMx SERIES

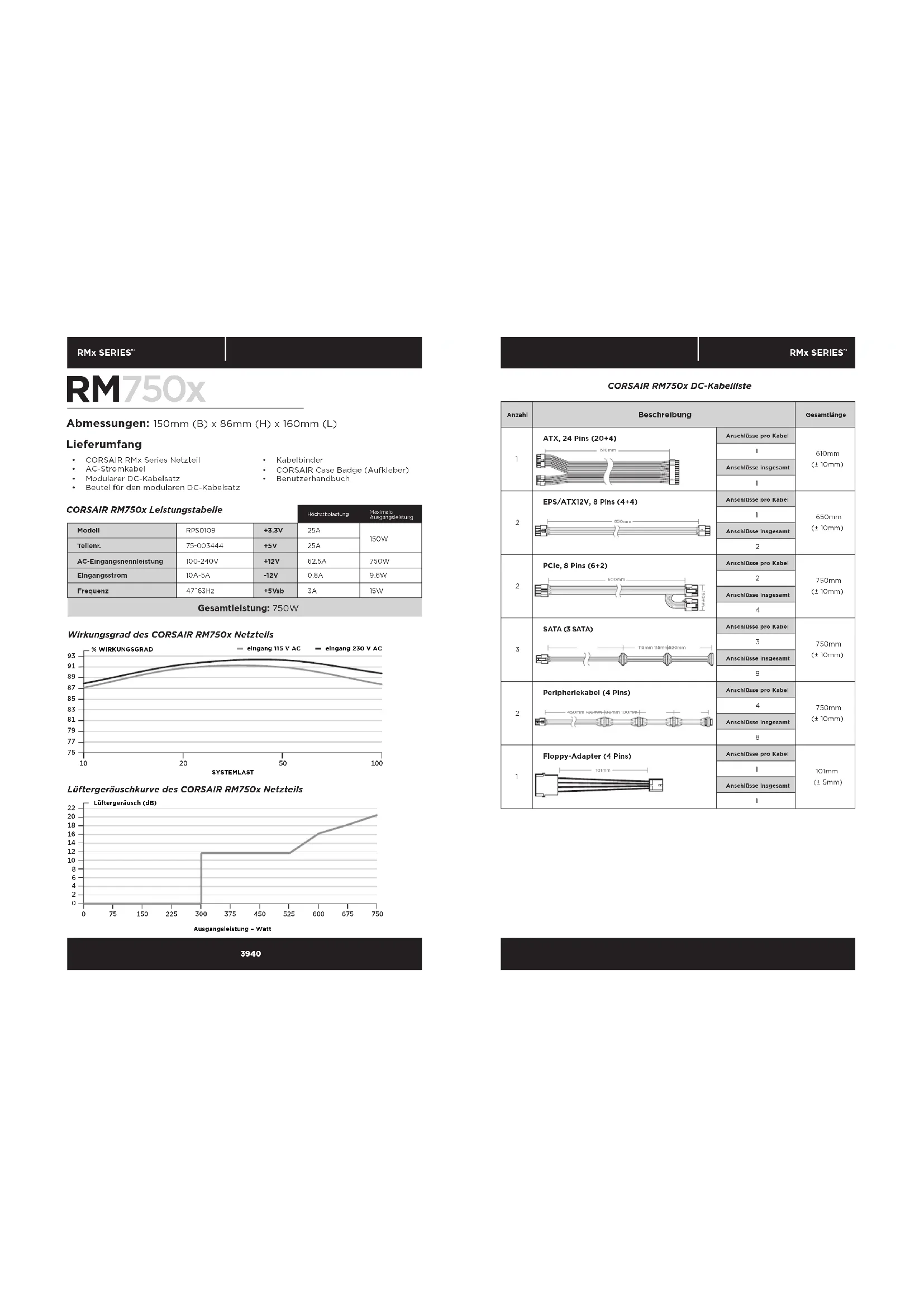

RM750x AnzahlBeschreibungGesamtlänge ATX, 24 Pins (20+4)Anschlüsse pro Kabel610mm (± 10mm) Anschlüsse insgesamt

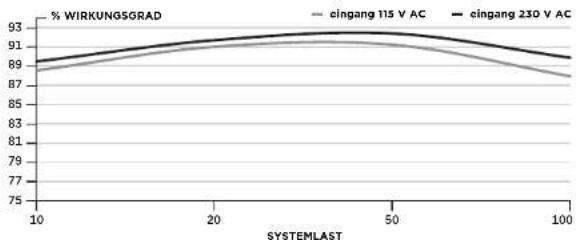

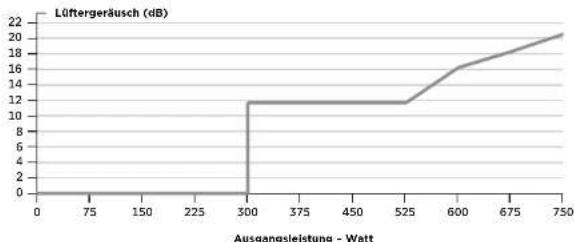

Höchstbelastung Maximale Ausgangsleistung Modell RPS0109 +3.3V 25A 150W Teilenr. 75-003444 +5V 25A AC-Eingangsnennleistung 100-240V +12V 62.5A 750W Eingangsstrom 10A-5A -12V 0.8A 9.6W Frequenz 47˜63Hz +5Vsb 3A 15W Gesamtleistung: 750W Wirkungsgrad des CORSAIR RM750x Netzteils Lüftergeräuschkurve des CORSAIR RM750x Netzteils Abmessungen: 150mm (B) x 86mm (H) x 160mm (L) Lieferumfang

• CORSAIR RMx Series Netzteil• AC-Stromkabel• Modularer DC-Kabelsatz• Beutel für den modularen DC-Kabelsatz• Kabelbinder• CORSAIR Case Badge (Aufkleber)• Benutzerhandbuch% WIRKUNGSGRADSYSTEMLASTLüftergeräusch (dB)Ausgangsleistung – Watt CORSAIR RM750x Leistungstabelle eingang 115 V AC eingang 230 V AC41 42 RMx SERIES

RM650x AnzahlBeschreibungGesamtlänge ATX, 24 Pins (20+4)Anschlüsse pro Kabel610mm (± 10mm) Anschlüsse insgesamt

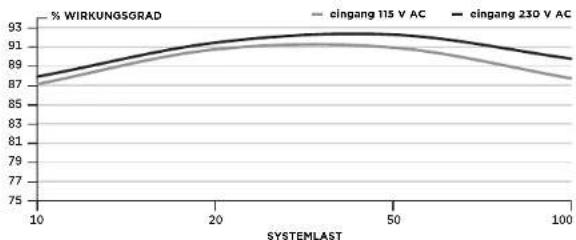

Höchstbelastung Maximale Ausgangsleistung Modell RPS0108 +3.3V 25A 130W Teilenr. 75-003443 +5V 25A AC-Eingangsnennleistung 100-240V +12V 54A 648W Eingangsstrom 10A-5A -12V 0.8A 9.6W Frequenz 47˜63Hz +5Vsb 3A 15W Gesamtleistung: 650W Wirkungsgrad des CORSAIR RM650x Netzteils Lüftergeräuschkurve des CORSAIR RM650x Netzteils Abmessungen: 150mm (B) x 86mm (H) x 160mm (L) Lieferumfang

• CORSAIR RMx Series Netzteil• AC-Stromkabel• Modularer DC-Kabelsatz• Beutel für den modularen DC-Kabelsatz• Kabelbinder• CORSAIR Case Badge (Aufkleber)• Benutzerhandbuch% WIRKUNGSGRADSYSTEMLASTLüftergeräusch (dB)Ausgangsleistung – Watt CORSAIR RM650x Leistungstabelle eingang 115 V AC eingang 230 V AC43 44 RMx SERIES

RM550x AnzahlBeschreibungGesamtlänge ATX, 24 Pins (20+4)Anschlüsse pro Kabel610mm (± 10mm) Anschlüsse insgesamt

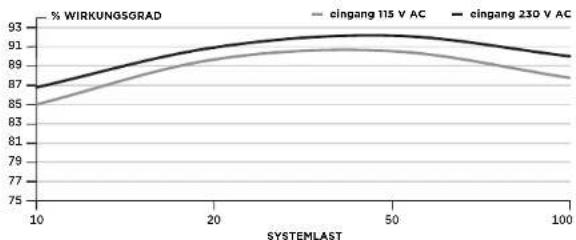

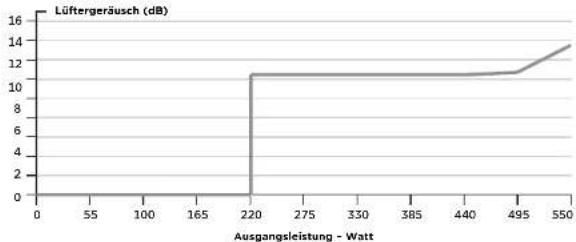

Höchstbelastung Maximale Ausgangsleistung Modell RPS0107 +3.3V 25A 130W Teilenr. 75-003442 +5V 25A AC-Eingangsnennleistung 100-240V +12V 45.8A 550W Eingangsstrom 10A-5A -12V 0.8A 9.6W Frequenz 47˜63Hz +5Vsb 3A 15W Gesamtleistung: 550W Wirkungsgrad des CORSAIR RM550x Netzteils Lüftergeräuschkurve des CORSAIR RM550x Netzteils Abmessungen: 150mm (B) x 86mm (H) x 160mm (L) Lieferumfang

• CORSAIR RMx Series Netzteil• AC-Stromkabel• Modularer DC-Kabelsatz• Beutel für den modularen DC-Kabelsatz• Kabelbinder• CORSAIR Case Badge (Aufkleber)• Benutzerhandbuch% WIRKUNGSGRADSYSTEMLASTLüftergeräusch (dB)Ausgangsleistung – Watt CORSAIR RM550x Leistungstabelle eingang 115 V AC eingang 230 V AC45 46 RMx SERIES

Installation Ihres NEUEN RMx Series Netzteils Schritt A: Entfernen des alten Netzteils Wenn Sie ein neues System bauen, machen Sie mit Schritt B weiter.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder

der USV und vom vorhandenen Netzteil.

2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Motherboard

und von allen anderen Peripheriekomponenten.

3. Deinstallieren Sie Ihr vorhandenes Netzteil laut Anleitung Ihres Gehäuses.

4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des CORSAIR RMx Series Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht

2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen

Schrauben laut Gebrauchsanweisung Ihres Gehäuses.

3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus,

um sowohl einen 24-poligen als auch einen 20-poligen Sockel im Motherboard zu unterstützen. A. Wenn Ihr Motherboard über einen 24-poligen Sockel verfügt, können Sie das 24-polige Hauptstromkabel vom Netzteil direkt mit dem Motherboard verbinden. B. Wenn Ihr Motherboard über einen 20-poligen Sockel verfügt, müssen Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmen und das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder im Motherboard einstecken.

4. Verbinden Sie das 8-polige +12V-Kabel (EPS12V) mit dem Motherboard.

A. Wenn Ihr Motherboard über einen 8-poligen +12V-Sockel verfügt, können Sie das 8-polige Kabel direkt an Ihr Motherboard anschließen. B. Wenn Ihr Motherboard über einen 4-poligen Sockel verfügt, entfernen Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses 4-polige Kabel direkt mit dem Motherboard.

5. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express

- und SATA-Kabel an. A. Verbinden Sie die Kabel der Peripheriekomponenten mit den Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM. B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer SATA SSD oder Festplatte. C. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die Stromanschlüsse Ihrer PCI-Express-Videokarte an. D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten anschließen, die einen kleinen 4-poligen Steckverbinder erfordern. E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

6. Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den

Schalter zum Einschalten in die EIN-Position (mit „I“ gekennzeichnet). ACHTUNG: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders ist kein P4- oder +12V-Steckverbinder. Sie können ernsthafte Schäden verursachen, wenn Sie sie anstelle eines P4- oder +12V-Steckverbinders verwenden. Zero-RPM-Modus Der Zero-RPM-Modus ermöglicht, dass der Lüfter während geringer bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener Temperaturen im Inneren des Netzteils und der jeweiligen Ausgangsleistung erkennt diese Technologie, wann das Netzteil gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter automatisch ein, um sicherzustellen, dass das Gerät die benötigte Kühlung ohne zusätzliche Geräuschbelastung erhält. Das spezifische Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen Daten dieses Netzteils.47 48 RMx SERIES

Sicherheits-und behördliche Zulassungen Zulassungsstelle Standard FCC FCC-Richtlinien Teil 15, Klasse B ICES ICES-003 CE EN 55022: 2010, Klasse B CISPR 22: 2008, Klasse B AS/NZS CISPR 22: 2009, Klasse B EN61000-3-2: 2006 + A1: 2009 + A2: 2009, Klasse D EN61000-3-3: 2008 EN55024: 2010

R 51318.22-99 R 51318.24-99 R 51317.3.2-2006 R 51317.3.3-99 ROHS 2002/95/EC, RoHS-Richtlinie (Verbot von gefährlichen Stoen) WEEE 2002/96/EC, Rückgewinnung von Elektro- und Elektronik-Altgeräten ROHS (China) China Verordnung Nr. 39, Verwaltung zur Kontrolle von durch Elektronikgeräte verursachte Umweltverschmutzung KC K60950-1, K00022, K00024

BSMI CNS14336, CNS13438

Wichtige Sicherheitshinweise VORSICHT STROMSCHLAGGEFAHR!

1. Befolgen Sie bei der Installation die Anweisungen und Sicherheitshinweise des

Herstellers. Die Nichteinhaltung kann zu Schäden an Ihrem Netzteil oder System führen und kann schwere oder tödliche Verletzungen verursachen.

2. Im Netzteil liegen hohe Spannungen an. Önen Sie niemals das Gehäuse des

Netzteils und versuchen Sie nicht, es zu reparieren. Es gibt dort keine zu wartenden Komponenten.

3. Dieses Produkt ist nur für den Betrieb im Innenbereich gedacht.

4. Verwenden Sie das Netzteil nicht in der Nähe von Wasser oder bei hohen

Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit.

5. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizlüftern, Heizungen,

Öfen oder anderen Geräten auf, die Wärme erzeugen.

6. Führen Sie keine Gegenstände in die oenen Bereiche der Lüftung oder Lüftergitter

7. Modifizieren Sie keine Kabel und/oder Steckverbinder, die im Lieferumfang dieses

Netzteils enthalten sind.

8. Wenn dieses Netzteil modulare Kabel verwendet, verwenden Sie nur die vom

Hersteller bereitgestellten Kabel. Andere Kabel sind eventuell nicht kompatibel und können zu ernsthaften Schäden an Ihrem System und Netzteil führen.

9. Der 24-polige Hauptstromstecker hat einen abnehmbaren 4-poligen Steckverbinder.

Dieser 4-polige Steckverbinder ist kein P4- oder ATX 12V-Steckverbinder. Drücken Sie dieses Kabel nicht gewaltsam in den P4- oder ATX +12V-Sockel auf dem Motherboard.

10. Nichtbeachtung der Herstelleranweisungen und/oder einer dieser

Sicherheitsbestimmungen führt zum sofortigen Verlust aller Gewährleistungen und Garantien.49 50 RMx SERIES
