Tipo de produto	Parafusadeira sem fio
Marca	Makita
Modelo	6992D
Capacidade de parafuso padrão	M8 – M14
Capacidade de parafuso de alta resistência	M6 – M10
Adaptador quadrado	12,7 mm
Velocidade em vazio	0 – 2 300 min⁻¹
Impactos por minuto	0 – 3 000 min⁻¹
Torque máximo de aperto	100 N·m
Comprimento total	176 mm
Peso líquido (com bateria)	1,4 kg
Tensão nominal	9,6 V CC
Tipo de bateria	Bateria recarregável Makita (modelos 9122, 9133, 9134, 9135)
Carregador	DC1411
Tempo típico de recarga	60 a 90 minutos conforme capacidade
Faixa de temperatura de carga	10 °C a 40 °C
Funções principais	Inversor de sentido, gatilho de velocidade variável, parada automática
Segurança	Inversor na posição neutra bloqueia o gatilho, proteções contra sobrecarga e superaquecimento
Manutenção	Substituição das escovas assim que o marcador de desgaste aparecer, limpeza regular
Acessórios inclusos	Soquete com anel de vedação e haste

Perguntas frequentes - 6992D MAKITA

Como instalar a bateria na parafusadeira Makita 6992D?

Alinhe a aba da bateria com a ranhura do compartimento e deslize até o encaixe. Para remover, pressione os botões laterais e puxe.

Qual carregador usar para a bateria da 6992D?

Use exclusivamente o carregador Makita DC1411. Recarregue apenas baterias Makita.

Quanto tempo leva para recarregar a bateria?

O tempo de recarga varia conforme a capacidade: cerca de 60 min para 2 000 mAh, 65 min para 2 200 mAh, 75 min para 2 600 mAh e 90 min para 3 000 mAh.

Como inverter o sentido de rotação?

Use o inversor localizado acima do gatilho. Empurre para o lado A para rotação direita, para o lado B para rotação esquerda. Na posição neutra, o gatilho fica bloqueado.

Qual é a velocidade máxima da parafusadeira?

A velocidade em vazio máxima é de 2 300 min⁻¹, com impacto de 3 000 min⁻¹.

Qual torque máximo de aperto ela pode atingir?

O torque máximo de aperto é de 100 N·m. Varia conforme o tipo e tamanho do parafuso, bem como o estado da bateria.

Como manter as escovas da ferramenta?

Verifique regularmente o marcador de desgaste nas escovas. Quando atingido, substitua o par de escovas por modelos idênticos. Confie os reparos a um centro Makita.

Posso usar a parafusadeira para apertar parafusos em madeira?

Sim, com a ponta adequada. Use a ponta nº2 para parafusos em madeira de 3,1-4,8 mm e a ponta nº3 para 5,1-6,1 mm.

O que fazer se o indicador de carga piscar em vermelho?

Isso indica que a bateria está muito quente. Deixe-a esfriar, a recarga começará automaticamente. Se o piscar alternar verde/vermelho, os terminais estão sujos ou a bateria está desgastada.

Como instalar um soquete com anel de vedação e haste?

Remova o anel e a haste, insira o soquete no pino alinhando os orifícios, insira a haste e coloque o anel de vedação novamente no lugar para travar.

MANUAL DE UTILIZADOR 6992D MAKITA

P Chave de impacto a bateria Manual de instruções

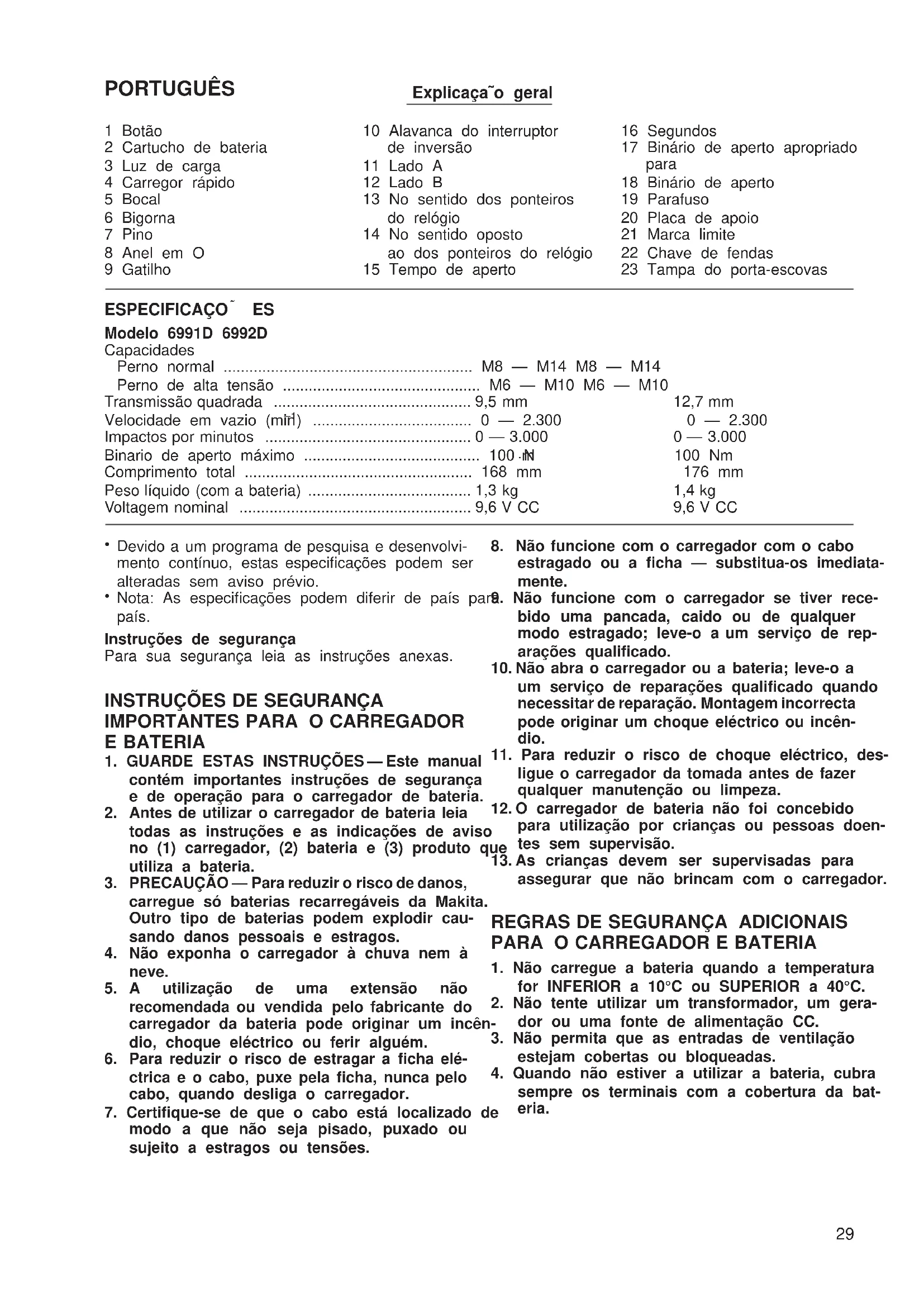

PORTUGUÊS
Explicaç㺠geral

1 Botão	10 Alavanca do interruptor de inversão	16 Segundos
2 Cartucho de bateria		17 Binário de aperto apropriado para
3 Luz de carga	11 Lado A
4 Carregor rápido	12 Lado B	18 Binário de aperto
5 Bocal	13 No sentido dos ponteiros do relógio	19 Parafuso
6 Bigorna		20 Placa de apoio
7 Pino	14 No sentido oposto	21 Marca limite
8 Anel em O	ao dos ponteiros do relógio	22 Chave de fendas
9 Gatilho	15 Tempo de aperto	23 Tampa do porta-escovas

ESPECIFICAÇO \~ ES

Modelo 6991D 6992D

Capacidades
Perno normal	M8 — M14 M8 — M14
Perno de alta tensão	M6 — M10 M6 — M10
Transmissão quadrada	9,5 mm	12,7 mm
Velocidade em vazio (m l)	0 — 2.300	0 — 2.300
Impactos por minutos	0 — 3.000	0 — 3.000
Binario de aperto máximo	100 m	100 Nm
Comprimento total	168 mm	176 mm
Peso líquido (com a bateria)	1,3 kg	1,4 kg
Voltagem nominal	9,6 V CC	9,6 V CC

• Devido a um programa de pesquisa e desenvolvimento contínuo, estas especificações podem ser alteradas sem aviso prévio.
• Nota: As especificações podem diferir de país para país.

Instruções de segurança

Para sua segurança leia as instruções anexas.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA O CARREGADOR E BATERIA

1. GUARDE ESTAS INSTRUÇÕES — Este manual contém importantes instruções de segurança e de operação para o carregador de bateria.
2. Antes de utilizar o carregador de bateria leia todas as instruções e as indicações de aviso no (1) carregador, (2) bateria e (3) produto que utiliza a bateria.
3. PRECAUÇÃO — Para reduzir o risco de danos, carregue só baterias recarregáveis da Makita. Outro tipo de baterias podem explodir causando danos pessoais e estragos.
4. Não exponha o carregador à chuva nem à neve.
5. A utilização de uma extensão não recomendada ou vendida pelo fabricante do 2 carregador da bateria pode originar um incêndio, choque eléctrico ou ferir alguém.
6. Para reduzir o risco de estragar a ficha eléctrica e o cabo, puxe pela ficha, nunca pelo cabo, quando desliga o carregador.

7. Certifique-se de que o cabo está localizado de modo a que não seja pisado, puxado ou sujeito a estragos ou tensões.

8. Não funcione com o carregador com o cabo estragado ou a ficha — substitua-os imediata-mente.

9. Não funcione com o carregador se tiver recebido uma pancada, caído ou de qualquer modo estragado; leve-o a um serviço de reparações qualificado.
10. Não abra o carregador ou a bateria; leve-o a um serviço de reparações qualificado quando necessitar de reparação. Montagem incorrecta pode originar um choque eléctrico ou incên-dio.
11. Para reduzir o risco de choque eléctrico, des-ligue o carregador da tomada antes de fazer qualquer manutenção ou limpeza.
12. O carregador de bateria não foi concebido para utilização por crianças ou pessoas doen- ue tes sem supervisão.
13. As crianças devem ser supervisadas para assegurar que não brincam com o carregador.

REGRAS DE SEGURANÇA ADICIONAIS PARA O CARREGADOR E BATERIA

1. Não carregue a bateria quando a temperatura for INFERIOR a 10°C ou SUPERIOR a 40°C.
2. Não tente utilizar um transformador, um gerador ou uma fonte de alimentação CC.
3. Não permita que as entradas de ventilação estejam cobertas ou bloqueadas.

4. Quando não estiver a utilizar a bateria, cubra sempre os terminais com a cobertura da bat- eria.

5. Não origine um curto-circuito na bateria:

(1) Não toque nos terminais com qualquer material condutor.
(2) Evite guardar a bateria juntamente com outros objectos metálicos, tal como pregos, moedas, etc.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito na bateria pode causar um fluxo enorme de corrente, sobreaquecimento, possíveis queimaduras e mesmo uma avaria.

1. Não guarde a ferramenta e a bateria em locais onde a temperatura possa exceder 50°C.

2. Não queime a bateria mesmo que esteja severamente danificada ou se estiver completamente gasta. A bateria pode explodir com o fogo.

3. Tenha cuidado para não deixar cair, vibrar ou INSTRUÇÕES DE FUNCIONAMENTO
   dar pancadas na bateria.

4. Não carregue dentro de uma caixa ou conter tor de qualquer espécie. A bateria deve ser colocada num local bem ventilado durante o carregamento.
5. Desligue sempre a ferramenta antes de colocar ou retirar a bateria.

REGRAS DE SEGURANÇA ADICIONAIS PARA A MAQUINA

1. Não se esqueça que esta ferramenta está sempre operacional pois não necessita de ser ligada a uma tomada da rede.

2. Agarre na ferramenta pelas pegas isoladas • quando executar uma operação em que a ferramenta de corte pode entrar em contacto com qualquer fio eléctrico escondido ou o seu próprio fio. O contacto com um fio “vivo” fará com que as partes de metal expostas fiquem “vivas” e originem um choque no operador.

3. Utilize protectores para os ouvidos.

4. Verifique cuidadosamente antes da instalação se o bocal está velho, tem falhas ou está estragado.
5. Segure na ferramenta firmemente.
6. Certifique-se sempre de que os seus pés estão em perfeito equilíbrio.
7. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos.

O acerto do binário pode diferir dependendo do tamanho ou do tipo de parafuso. Verifique o binário com uma chave de binário.

GUARDE ESTAS INSTRUÇÕES.

UNSTRUÇÕES DE FUNCIONAMENTO

Para instalar ou retirar a bateria (Fig. 1)

• Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botões em ambos os lados da bateria.
• Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre até ao fim, até que fique presa no lugar com um clique. Se assim não for, er pode acidentalmente cair da ferramenta, ferindo-a a si ou a alguém perto.
• Não force para colocar a bateria. Se a bateria não deslizar facilmente é porque não está colocada correctamente.

Carregamento (Fig. 2)

Uma bateria nova não está carregada. Precisa de ser carregada antes da utilização. Utilize o carregador de bateria Modelo DC1411 para carregá-la.

Ligue o carregador de bateria à tomada de corrente alterna com a voltagem apropriada. A luz de carga piscas em verde. Coloque a bateria de modo que os terminais positivo e negativo coincidam com as respectivas marcas no carregador de bateria. Introduza a bateria até ao fundo do carregador. Quando a bateria está colocada, a luz de carga muda de verde para vermelho e começa a carga. A luz mantém-se acesa durante carga. Quando a luz de carga muda de vermelho para verde, o ciclo de carregamento está completo. Se dei a bateria no carregador depois do carregamento acabar, o carregador muda para o mode de “carregamento gota a gota (carregamento de manutenção)” que durará aproximadamente 24 horas. Em seguida desligue o carregador da tomada de corrente. Consulte a tabela abaixo para verificar o tempo de carga.

• O carregador de bateria Modelo DC1411 destina-se a carregar baterias Makita. Nunca o utilize para our fins ou para baterias de outros fabricantes.
• Quando carregar uma bateria nova ou uma bateria que não foi utilizada durante um longo período de pode não ser possível carregá-la completamente. Esta situação é normal e não significa qualquer deficié. Pode carregar a bateria completamente depois de a ter descarregado e carregado algumas vezes.
• Se carregar uma bateria de uma ferramenta que acabou de funcionar ou uma bateria que foi deixada ao sol, a luz de carga pode piscar em vermelho. Se isto acontecer espere um pouco. A carga começa a bateria tiver arrefecido. A bateria arrefecerá mais depressa se a retirar do carregador de bateria.
• Se a luz de carga piscar alternadamente em verde e vermelho, existe um problema e a carga não é | Os terminais no carregador ou na bateria estão bloqueados com pó ou a bateria está gasta ou danifica

Carregamento gota a gota (Carregamento de manutenção)

Se deixar a bateria no carregador para evitar descarga espontânea depois de um carregamento completo carregador mudará para o modo de “carregamento gota a gota (carregamento de manutenção)” e manter bateria fresca e completamente carregada.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes de estar completamente descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando nota diminuição da potência da ferramenta.
2. Nunca carregue uma bateria completamente carregada. Sobrecarregamento diminui a vida útil da bateri
3. Carregue a bateria à temperatura ambiente de 10°C – 40°C.
   Se a bateria estiver quente deixe-a arrefecer antes de a carregar.
4. Carregue a bateria de hidreto de níquel quando não a utilizar durante mais do que seis meses.

Seleção do bocal correcto

Utilize sempre o bocal correcto para os parafusos e porcas. Um tamanho incorrecto do bocal pode originar um binário de aperto incorrecto ou inconsistente e/ou estragar a porca ou o parafuso.

Para instalar ou retirar o bocal (Fig. 3 e 4)

PRECAUÇÃO:

Certifique-se sempre de que a ferramenta está desligada e o cartucho da bateria retirado antes de colocar ou retirar o bocal.

1. Para tomada sem o anel em O e pino (Modelo 6991D e 6992D).

Para colocar a tomada, empurre-a até ao fundo na bigorna até que faça um clique. Para retirar a tomada, puxe-a simplesmente para fora.

2. Para tomada com anel em O e pino (Modelo 6992D).

Mova o anel em O para fora da ranhura no bo e retire o pino do bocal. Assente o bocal na pl de apoio da ferramenta de modo a que o boca fique alinhado com o orifício na placa de apoio. Em seguida volte a colocar o anel em O na posição original, na ranhura no bocal, para pren der o pino. Para retirar o bocal siga inversamer os procedimentos de instalação.

Acção do interruptor (Fig. 5)

PRECAUÇÃO:

Antes de colocar o cartucho de bateria na ferramen certifique-se sempre de que o gatilho funciona correctamente e volta para a posição "OFF" quando desligado.

Para ligar a ferramenta, carregue simplesmente no O binário de aperto é afectado por uma ampla gatilho. A velocidade da ferramenta aumenta quando variedade de factores incluindo os seguintes. Depois aumenta a pressão no gatilho. Liberte o gatilho pardo aperto verifique sempre o binário com uma chave parar. de binário.

Acção do interruptor de inversão (Fig. 6)

PRECAUÇÃO:

• Verifique sempre o sentido de rotação antes da operação.

• Só utilize o comutador de inversão quando a ferramenta estiver completamente parada. Mudar o sentido de rotação antes da ferramenta parar poderá danificá-la.
• Quand não estiver a funcionar com a ferramenta, coloque sempre o comutador de inversão na posição neutra.

Esta ferramenta tem um comutador de inversão para mudar o sentido de rotação. Pressione-o no lado A para rotação à direita ou no lado B para rotação à esquerda. Se o comutador de inversão estiver na posição neutra o gatilho não accionará.

Operação (Fig. 7 e 8)

O bonário de aperto adequado pode variar dependendo do tipo e tamanho do parafuso. Arelação entre o binário de aperto e o tempo de aperto é indicado nas figuras.

Segure na ferramenta firmemente e coloque o bocal sobre a porca ou o parafuso. Ligue a ferramenta e aperte durante o tempo de aperto apropriado.

NOTA:

• Pegue na ferramenta apontando directamente para a porca ou parafuso sem aplicar força excessiva na ferramenta.
  taBinário de aperto excessivo pode estragar a porca ou o parafuso. Antes de começar o trabalho faça um teste para verificar a velocidade de aperto e o tempo adequado para a sua porca ou parafuso.

O binário de aperto é afectado por uma ampla variedade de factores incluindo os seguintes. Depois do aperto verifique sempre o binário com uma chave de binário.

1. Quando o cartucho de bateria está quase comple MANUTENÇA O

tamente descarregado, a voltagem diminuirá e o binário de aperto será reduzido.

1. Bocal

PRECAUÇA ^~ O:

Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efectuar qualquer inspecção e manutenção.

• A utilização de um tamanho de bocal incorrecte causará uma redução no binário de aperto.

• Um bocal gasto (na extremidade hexagonal ou quadrada) causará uma redução do binário de aperto.

• Parafuso

Substituição das escovas de carvão (Fig. 10 e 11)

As escovas de carvão devem ser substituídas

- Mesmo que o coefeciente do binário de aperto quando o desgaste atingir a marca limite. Ambas as e a classe do parafuso seja a mesma, o bináescovas de carvão devem ser substituídas ao mesmo de aperto adequado será diferente de acordo tempo.

com o diâmetro do parafuso.

- Mesmo que os diâmetros dos parafusos sejam os mesmos, o binário de aperto adequado ser diferente de acordo com coeficiente do binário a classe e o comprimento do parafuso.

Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Oficial MAKITA.

1. A utilização de uma ligação universal ou de uma barra de extensão reduz a força de aperto da chave de impacto. Compense apertando durante um período mais prolongado.
2. O tipo de materiais a serem apertados, a maneira de pegar na ferramenta e a velocidade da ferramenta afectarão o aperto.

PRECAUÇÃO:

Se a ferramenta funcionar continuamente até que o cartucho da bateria esteja completamente descarr-egado, deixe a ferramenta descansar durante 15 minutos antes de continuar com uma bateria nova.

Colocação da placa de apoio (acessório opcional) (Fig. 9)

Instale sempre a placa de apoio quando utiliza baterias 9100, 9102, 9102A. Coloque a placa de apoio na ferramenta com o parafuso fornecido.
