Producttype	Draadloze schroefmachine
Merk	Makita
Model	6992D
Standaard boutcapaciteit	M8 – M14
Hogesterkte boutcapaciteit	M6 – M10
Vierkante schroevendraaier	12,7 mm
Onbelaste snelheid	0 – 2.300 min⁻¹
Slagen per minuut	0 – 3.000 min⁻¹
Maximaal aanhaalmoment	100 N·m
Totale lengte	176 mm
Netto gewicht (met accu)	1,4 kg
Nominale spanning	9,6 V DC
Accutype	Oplaadbare Makita accu (modellen 9122, 9133, 9134, 9135)
Lader	DC1411
Typische oplaadtijd	60 tot 90 minuten afhankelijk van capaciteit
Oplaadtemperatuurbereik	10 °C tot 40 °C
Belangrijkste functies	Draairichtingschakelaar, variabele snelheidstrigger, automatische stop
Veiligheid	Draairichtingschakelaar in neutraalstand blokkeert de trigger, bescherming tegen overbelasting en oververhitting
Onderhoud	Koolborstels vervangen bij slijtage-indicator, regelmatig reinigen
Inbegrepen accessoires	Dop met O-ring en pen

Veelgestelde vragen - 6992D MAKITA

Hoe installeer ik de accu op de Makita 6992D schroefmachine?

Lijn het lipje van de accu uit met de groef in het compartiment en schuif deze er volledig in tot hij klikt. Om te verwijderen, druk op de zijknoppen en trek eruit.

Welke lader gebruiken voor de accu van de 6992D?

Gebruik uitsluitend de Makita lader DC1411. Laad alleen Makita accu's op.

Hoe lang duurt het om de accu op te laden?

De oplaadtijd varieert afhankelijk van de capaciteit: ongeveer 60 min voor 2.000 mAh, 65 min voor 2.200 mAh, 75 min voor 2.600 mAh en 90 min voor 3.000 mAh.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar boven de trigger. Duw hem naar kant A voor rechtsom, naar kant B voor linksom. In neutraalstand is de trigger geblokkeerd.

Wat is de maximale snelheid van de schroefmachine?

De maximale onbelaste snelheid is 2.300 min⁻¹, met een slagfrequentie van 3.000 min⁻¹.

Wat is het maximale aanhaalmoment dat hij kan bereiken?

Het maximale aanhaalmoment is 100 N·m. Het varieert afhankelijk van het type en de grootte van de bout, evenals de staat van de accu.

Hoe onderhoud ik de koolborstels van het gereedschap?

Controleer regelmatig de slijtage-indicator op de koolborstels. Wanneer deze bereikt is, vervang dan het paar koolborstels door identieke modellen. Laat reparaties uitvoeren door een Makita servicecentrum.

Kan ik de schroefmachine gebruiken voor het vastdraaien van houtschroeven?

Ja, met de juiste bit. Gebruik bit nr. 2 voor houtschroeven van 3,1-4,8 mm en bit nr. 3 voor 5,1-6,1 mm.

Wat moet ik doen als het laadlampje rood knippert?

Dit geeft aan dat de accu te warm is. Laat hem afkoelen, het opladen begint automatisch. Als het knipperen afwisselt groen/rood, zijn de contactpunten vuil of is de accu versleten.

Hoe installeer ik een dop met O-ring en pen?

Verwijder de O-ring en pen, steek de dop in de houder terwijl u de gaten uitlijnt, steek dan de pen erin en plaats de O-ring terug om te vergrendelen.

GEBRUIKSAANWIJZING 6992D MAKITA

NL Snoerloze slagmoersleutel Gebruiksaanwijzing

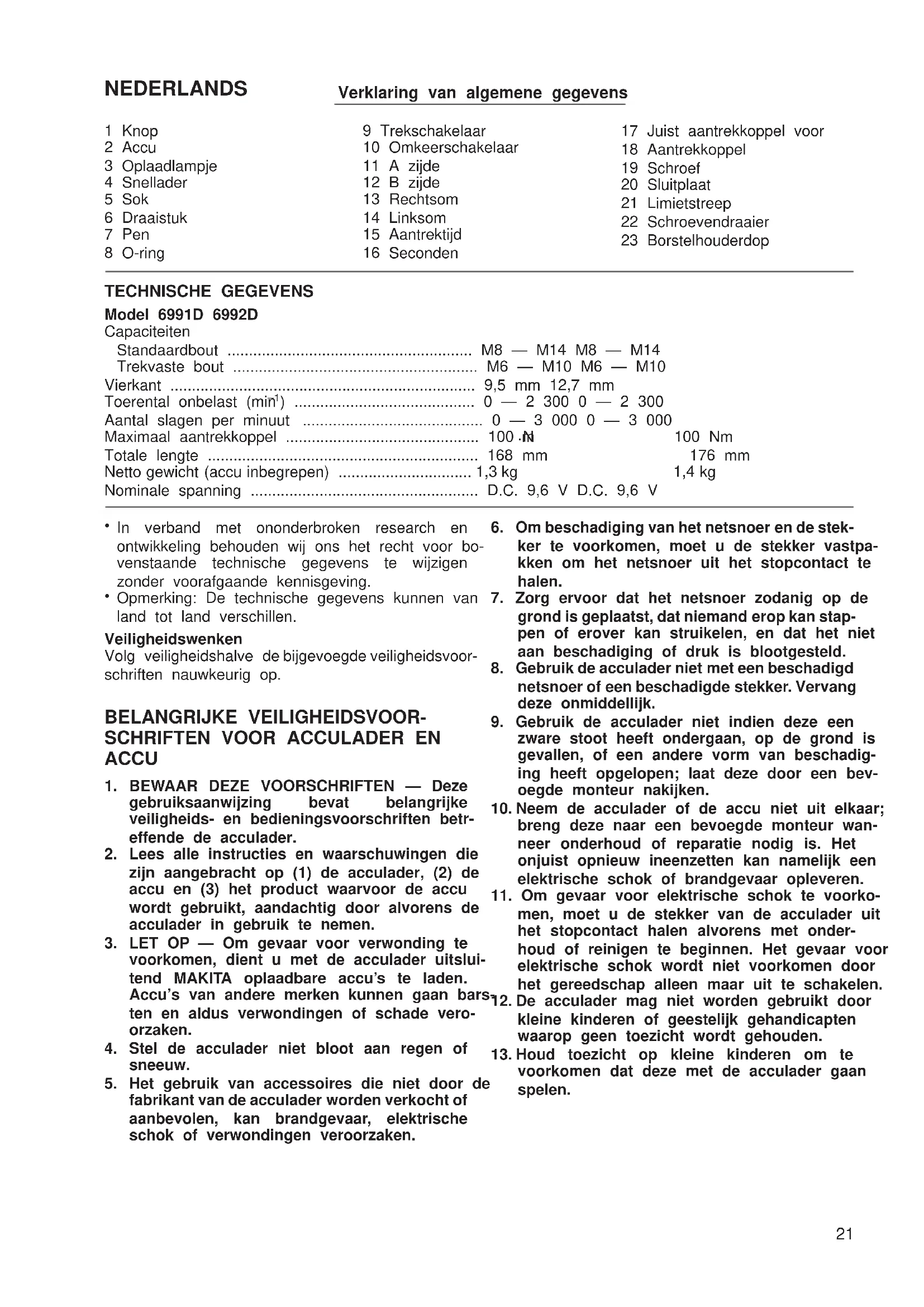

NEDERLANDS
Verklaring van algemene gegevens

1 Knop	9 Trekschakelaar	17 Juist aantrekkoppel voor
2 Accu	10 Omkeerschakelaar	18 Aantrekkoppel
3 Oplaadlampje	11 A zijde	19 Schroef
4 Snellader	12 B zijde	20 Sluitplaat
5 Sok	13 Rechtsom	21 Limietstreep
6 Draaistuk	14 Linksom	22 Schroevendraaier
7 Pen	15 Aantrektijd	23 Borstelhouderdop
8 O-ring	16 Seconden

TECHNISCHE GEGEVENS

Model 6991D 6992D

Capaciteiten

Standaardbout M8 — M14 M8 — M14

Trekvaste bout M6 — M10 M6 — M10

Vierkant 9,5 mm 12,7 mm

Toerental onbelast (min ^1 ) 0 — 2 300 0 — 2 300

Aantal slagen per minuut 0 — 3 000 0 — 3 000

Maximaal aantrekkoppel 100 Nm 100 Nm

Totale lengte 168 mm 176 mm

Netto gewicht (accu inbegrepen) 1,3 kg 1,4 kg

Nominale spanning D.C. 9,6 V D.C. 9,6 V

- In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

- Opmerking: De technische gegevens kunnen van land tot land verschillen.

Veiligheidswenken

Volg veiligheidshalve de bijgevoegde veiligheidsvoorschriften nauwkeurig op.

BELANGRIJKE VEILIGHEIDSVOOR- SCHRIFTEN VOOR ACCULADER EN ACCU

1. BEWAAR DEZE VOORSCHRIFTEN — Deze gebruiksaanwijzing bevat belangrijke veiligheids- en bedieningsvoorschriften betreffende de acculader.

2. Lees alle instructies en waarschuwingen die zijn aangebracht op (1) de acculader, (2) de accu en (3) het product waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.

3. LET OP — Om gevaar voor verwonding te voorkomen, dient u met de acculader uitsluitend MAKITA oplaadbare accu's te laden. Accu's van andere merken kunnen gaan barsten en aldus verwondingen of schade veroorzaken.

4. Stel de acculader niet bloot aan regen of sneeuw.

5. Het gebruik van accessoires die niet door de fabrikant van de acculader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen veroorzaken.

6. Om beschadiging van het netsnoer en de stekker te voorkomen, moet u de stekker vastpakken om het netsnoer uit het stopcontact te halen.

7. Zorg ervoor dat het netsnoer zodanig op de grond is geplaatst, dat niemand erop kan stappen of erover kan struikelen, en dat het niet aan beschadiging of druk is blootgesteld.

8. Gebruik de acculader niet met een beschadigd netsnoer of een beschadigde stekker. Vervang deze onmiddellijk.

9. Gebruik de acculader niet indien deze een zware stoot heeft ondergaan, op de grond is gevallen, of een andere vorm van beschadiging heeft opgelopen; laat deze door een bevoegde monteur nakijken.

10. Neem de acculader of de accu niet uit elkaar; breng deze naar een bevoegde monteur wanneer onderhoud of reparatie nodig is. Het onjuist opnieuw ineenzetten kan namelijk een elektrische schok of brandgevaar opleveren.

11. Om gevaar voor elektrische schok te voorkomen, moet u de stekker van de acculader uit het stopcontact halen alvorens met onderhoud of reinigen te beginnen. Het gevaar voor elektrische schok wordt niet voorkomen door het gereedschap alleen maar uit te schakelen.

12. De acculader mag niet worden gebruikt door kleine kinderen of geestelijk gehandicapten waarop geen toezicht wordt gehouden.

13. Houd toezicht op kleine kinderen om te voorkomen dat deze met de acculader gaan spelen.

AANVULLENDE VEILIGHEIDSVOOR- SCHRIFTEN VOOR ACCULADER EN ACCU

1. Laad de accu niet op bij een temperatuur BENEDEN 10°C of BOVEN 40°C.
2. Gebruik voor het opladen nooit een verhogingstransformator, een dynamo of een gelijkstroombron.
3. Zorg ervoor dat de ventilatiegaten van de acculader door niets worden afgedekt of verstopt.

4. Bedek altijd de accuklemmen met het accudeksel wanneer u de accu niet gebruikt.

5. Sluit de accu niet kort:

(1) Breng de accuklemmen nooit in aanraking7. met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, 8. munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Een kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, mogelijke brandwonden en zelfs een defect van de accu.

1. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

2. Werp de accu nooit in het vuur, ook niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan dan immers ontploffen.

3. Wees voorzichtig dat u de accu niet laat vallen en hem niet aan schokken of stoten blootstelt

4. Laad de accu niet op in een bak of container. Laad hem uitsluitend op in een goed geventileerde ruimte.

AANVULLENDE VEILIGHEIDSVOOR- SCHRIFTEN VOOR HET GEREEDSCHAP

1. Denk eraan dat dit gereedschap altijd gebruiks- klaar is, aangezien het niet op een stopcontact hoeft te worden aangesloten.

2. Houd het gereedschap bij de geïsoleerde handgrepen vast wanneer u boort op plaatsen waar de boor op verborgen elektrische bedrading kan stoten. Door contact met een onder spanning staande draad zullen ook de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan, zodat de gebruiker een elektrische schok kan krijgen.

3. Draag oorbeschermers.
4. Controleer de sok nauwkeurig op slijtage, scheuren of beschadiging alvorens deze op het gereedschap te monteren.
5. Houd het gereedschap stevig vast.
6. Zorg ervoor dat u altijd stevige steun voor de voeten hebt.
7. Controleer of er niemand beneden u aanwezig is wanneer u het gereedschap op een hoge plaats gaat gebruiken.
   Het juiste aantrekkoppel kan verschillen afhankelijk van de soort of grootte van de bout. Controleer het aantrekkoppel met een momentsleutel.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te installeren of te verwijderen.
  Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knoppen aan beide zijden van de accu indrukt.

'Om de accu te installeren, past u de tong op de accu in de groef in de houder, en dan schuift u de accu erin. Schuif de accu zo ver mogelijk erin, totdat deze met een klikgeluid vergrendelt. Indien u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwonden.

- Als de accu moeilijk in de houder gaat, moet u niet proberen hem met geweld erin te duwen. Indien de

raccu er niet gemakkelijk ingaat, betekent dit dat u them niet op de juiste wijze erin steekt.

Laden (Fig. 2)

Uw nieuwe accu is niet geladen. U moet hem vóór gebruik laden. Gebruik de acculader model DC1411 voor het laden van de accu.

Sluit de acculader aan op een stopkontakt. Het laadcontrolelampje zal in groen knipperen. Schuif de accu zodanig in de acculader dat de plus en min klemmen van de accu overeenkomen met de plus en min markeringen op de acculader. Schuif de accu zo ver mogelijk in de opening, zodat het op de bodem van de lader rust. Wanneer de accu helemaal erin zit, zal de kleur van het laadcontrolelampje veranderen van groen in rood en zal het laden beginnen. Tijdens het laden zal het laadcontrolelampje blijven branden. Wanneer de kleur van het oplaadlampje verandert van rood in groen, is het opladen voltooid. Wanneer u een volledig opgeladen accu in de lader laat zitten, zal de lader overschakelen naar de "bijladen (handhaven van de lading stand en ongeveer 24 uur in deze stand blijven staan. Trek de stekker van de lader uit het stopkontakt nadat het laden is voltooid.

Zie de onderstaande tabel voor de oplaadtijden.

Model van batterijpak	Capaciteit (mAh) Aanta	cellen Oplaadtijd
9122 2 000 8	ca. 60 min.
9133 2 200 8	ca. 65 min.
9134 2 600 8	ca. 75 min.
9135 3 000 8	ca. 90 min.

LET OP:

• De acculader model DC1411 is uitsluitend bestemd voor het laden van Makita accus. Gebruik deze noo andere doeleinden of voor het laden van accus van andere fabrikanten.
• Een nieuw accu of een accu dat gedurende lange tijd niet werd gebruikt, kan eventueel niet volledig w geladen. Dit is normaal en duidt niet op een defekt. Nadat de accu een paar keer volledig is ontladen, u het weer volledig laden.
• Wanneer u de accu van een zojuist gebruikt gereedschap laadt, of een accu die voor langere tijd aan zonlicht of hitte werd blootgesteld, gebeurt het wel eens dat het laadcontrolelampje in rood knippert. Wa in zo'n geval een tijdje. Het laden zal beginnen nadat de accu is afgekoeld. De accu zal sneller afkoel u deze van de acculader verwijdert.
• Indien het laadcontrolelampje afwisselend in groen en rood knippert, wijst dit op een probleem en is lad mogelijk. De klemmen op de acculader of op de accu zijn vuil of de accu is versleten of beschadigd.

Bijladen (Handhaven van de lading)

Indien u de accu na volledig opladen in de lader laat zitten om spontaan ontladen te voorkomen, zal de overschakelen naar de “bijladen (handhaven van de lading)” stand en zal de accu vers en volledig opgel blijven.

Wenken om de accu zo lang mogelijk te doen meegaan

1. Laad de accu op alvorens deze volledig is ontladen.
   Stop altijd het gereedschap en laad de accu op wanneer u vaststelt dat het vermogen van het gereed vermindert.
2. Laad een volledig opgeladen accu nooit opnieuw op. Door overladen zal de accu minder lang meegaa
3. Laad de accu bij een kamertemperatuur tussen 10°C en 40°C.
   Laat een warme accu afkoelen alvorens deze te laden.
4. Laad de nikkel-metaalhydride accu op wanneer u deze langer dan zes maanden niet gebruikt.

Gebruik altijd een sok van de juiste maat voor het vastdraaien van bouten en moeren. Het gebruik van een sok van de onjuiste maat zal een onnauwkeurig of onregelmatig aantrekkoppel en/of beschadiging van de bout of moer tot gevolg hebben.

Installeren of verwijderen van de sok (Fig. 3 en 4)

LET OP:

Controleer altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens de sok te installeren of te verwijderen.

1. Voor een sok zonder O-ring en pen (Modellen 6991D en 6992D)

Installeer de sok door deze op het draaistuk van het gereedschap te duwen totdat de sok op zijn plaats vergrendelt.

Om de sok te verwijderen, trekt u deze gewoon eraf.

2. Voor een sok met O-ring en pen (Model 6992D)

Verwijder de O-ring uit de groef in de sok en verwijder de pen uit de sok. Schuif de sok over h draaistuk van het gereedschap zodat het gat in de sok op één lijn komt met het gat in het draaistuk. Steek de pen door het gat in de sok en in het draaistuk. Breng de O-ring weer op zijn oorspronkelijke plaats in de groef aan, zodat de pen op zijn plaats wordt gehouden. Om de sok te verwijderen, voert u deze procedure in omgekeerde volgorde uit.

Werking van de trekschakelaar (Fig. 5)

LET OP:

Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekschakelaar juist werkt en bij loslaten naar de "OFF" positie terugkeert.

Om het gereedschap te starten, drukt u gewoon de trekschakelaar in. Oefen meer druk uit op de trekschakelaar om het toerental te vermeerderen. Om het gereedschap te stoppen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig. 6)

LET OP:

• Controleer altijd de draairichting alvorens het gereedschap te gebruiken.
• Verander de stand van de omkeerschakelaar alleebET OP: nadat het gereedschap volledig tot stilstand is gekindien u het gereedschap zonder onderbreking men. Indien u de draairichting verandert terwijl de gebruikt totdat de accu is uitgeput, dient u het gereedboor nog draait, kan het gereedschap beschadigd schap raken. 15 minuten te laten rusten alvorens met een verse
• Zet de omkeerschakelaar altijd in de neutrale standaccu verder te werken. wanneer u het gereedschap niet gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkee schakelaar in vanaf zijde A voor rechtse draairichting of vanaf zijde B voor linkse draairichting. Wanneer deze schakelaar in de neutrale stand staat, kan de trekschakelaar niet worden ingedrukt.

Installeren van het klemplaatje (Los verkrijgbaar accessoire) (Fig. 9)

Installeer altijd het klemplaatje wanneer u accu's 9100, 9102, 9102A gebruikt. Monteer het klemplaatje door middel van de bijgeleverde schroef op het gereedschap.

Bediening (Fig. 7 en 8)

Het juiste aantrekkoppel voor de bout hangt af van de soort of grootte van de bout. De verhouding tussenLET OP:

het aantrekkoppel en de aantrektijd is op de grafieken. Cointroleer altijd of het gereedschap is uitgeschakeld aangegeven. en de accu is losgekoppeld vooraleer onderhoud uit

Houd het gereedschap stevig vast en plaats de sok over de bout of moer. Schakel het gereedschap in draai de bout of moer in de juiste aantrektijd vast.

OPMERKING:

• Plaats het gereedschap recht op de bout of moerd zorg ervoor dat u niet te veel druk op het gereedschap uitoefent.
• Een te groot aantrekkoppel kan de bout of moer beschadigen. Alvorens het eigenlijke werk te doen moet u daarom altijd een proefje doen met een gelijke bout of moer voor het vaststellen van de juiste aantreksnelheid en aantrektijd.

Het aantrekkoppel wordt beïnvloed door een aantal verschillende factoren, waaronder de volgende. Controleer na het vastdraaien altijd het aantrekkoppel met een momentsleutel.

1. Wanneer de accu bijna leeg is, neemt het voltage af en vermindert het aantrekkoppel.

2. Sok

3. Het gebruik van een sok van de onjuiste maat zal resulteren in een te laag aantrekkoppel.

4. Een versleten sok (slijtage op het zeskante of vierkante uiteinde) zal resulteren in een te laag aantrekkoppel.

5. Bout

6. Zelfs wanneer de koppelverhouding en de klasse van de bout overeenkomen, kan door verschillen in de diameter van de bouten het juiste aantrekkoppel per bout toch afwijken.

7. Ook al zijn de diameters van twee bouten gelijk, dan kunnen er nog verschillen in het juiste aantrekkoppel van de twee bouten optreden ten gevolge van verschillen in de koppelverhouding en de klasse en lengte van de bouten.

8. Het aantrekkoppel is iets lager wanneer een kogelgewrichtverbinding of verlengstaaf wordt gebruikt. U kunt dit verlies aan aantrekkoppel compenseren door de aantrektijd te verlengen.

ONDERHOUD

kontroleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap.

Vervangen van koolborstels (Fig. 10 en 11)

Vervang de borstels wanneer ze tot aan de aangegeven limiet zijn afgesleten. Beide koolborstels

denen tegelijkertijd te worden vervangen.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

ESPAN\~ OL

Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.

E ACCESORIOS

PRECAUCIÓN:

• Gebruik schroefbit No 2 voor het vastdraaien van kolomschroeven M4 - M5 of houtschroeven 3,1 mm - 4,8 mm.
• Gebruik schroefbit No 3 voor het vastdraaien van kolomschroeven M6 – M8 of houtschroeven 5,1 mm – 6,1 mm.

Nota:
