6992D - Avvitatore MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvitatore a batteria
Marca	Makita
Modello	6992D
Capacità bullone standard	M8 – M14
Capacità bullone alta resistenza	M6 – M10
Punta quadrata	12,7 mm
Velocità a vuoto	0 – 2 300 min⁻¹
Percussioni al minuto	0 – 3 000 min⁻¹
Coppia di serraggio max	100 N·m
Lunghezza totale	176 mm
Peso netto (con batteria)	1,4 kg
Tensione nominale	9,6 V CC
Tipo di batteria	Batteria ricaricabile Makita (modelli 9122, 9133, 9134, 9135)
Caricabatterie	DC1411
Tempo di ricarica tipico	60 a 90 minuti secondo capacità
Intervallo di temperatura di carica	10 °C a 40 °C
Funzioni principali	Inversione di marcia, grilletto a velocità variabile, arresto automatico
Sicurezza	L'inversione in posizione neutra blocca il grilletto, protezioni contro sovraccarico e surriscaldamento
Manutenzione	Sostituzione delle spazzole al raggiungimento del segno di usura, pulizia regolare
Accessori inclusi	Bussola con O-ring e perno

Domande frequenti - 6992D MAKITA

Come installare la batteria sull'avvitatore Makita 6992D?

Allineare la linguetta della batteria alla scanalatura dell'alloggiamento e farla scorrere fino allo scatto. Per rimuoverla, premere i pulsanti laterali e tirare.

Quale caricabatterie utilizzare per la batteria della 6992D?

Utilizzare esclusivamente il caricabatterie Makita DC1411. Caricare solo batterie Makita.

Quanto tempo ci vuole per ricaricare la batteria?

Il tempo di ricarica varia in base alla capacità: circa 60 min per 2.000 mAh, 65 min per 2.200 mAh, 75 min per 2.600 mAh e 90 min per 3.000 mAh.

Come invertire il senso di rotazione?

Utilizzare l'invertitore situato sopra il grilletto. Spingerlo dal lato A per rotazione destra, dal lato B per rotazione sinistra. In posizione neutra, il grilletto è bloccato.

Qual è la velocità massima dell'avvitatore?

La velocità a vuoto massima è di 2.300 min⁻¹, con un regime di percussione di 3.000 min⁻¹.

Quale coppia di serraggio massima può raggiungere?

La coppia di serraggio massima è di 100 N·m. Varia in base al tipo e alla dimensione del bullone, nonché allo stato della batteria.

Come mantenere le spazzole dell'utensile?

Controllare regolarmente il segno di usura sulle spazzole. Quando viene raggiunto, sostituire la coppia di spazzole con modelli identici. Affidare le riparazioni a un centro Makita.

Posso usare l'avvitatore per serrare viti per legno?

Sì, con la punta appropriata. Utilizzare la punta n°2 per viti per legno da 3,1-4,8 mm e la punta n°3 per 5,1-6,1 mm.

Cosa fare se la spia di carica lampeggia in rosso?

Indica che la batteria è troppo calda. Lasciarla raffreddare, la ricarica inizierà automaticamente. Se il lampeggio alterna verde/rosso, i contatti sono sporchi o la batteria è usurata.

Come installare una bussola con O-ring e perno?

Rimuovere l'O-ring e il perno, inserire la bussola nel pitone allineando i fori, quindi inserire il perno e rimontare l'O-ring per bloccare.

MANUALE UTENTE 6992D MAKITA

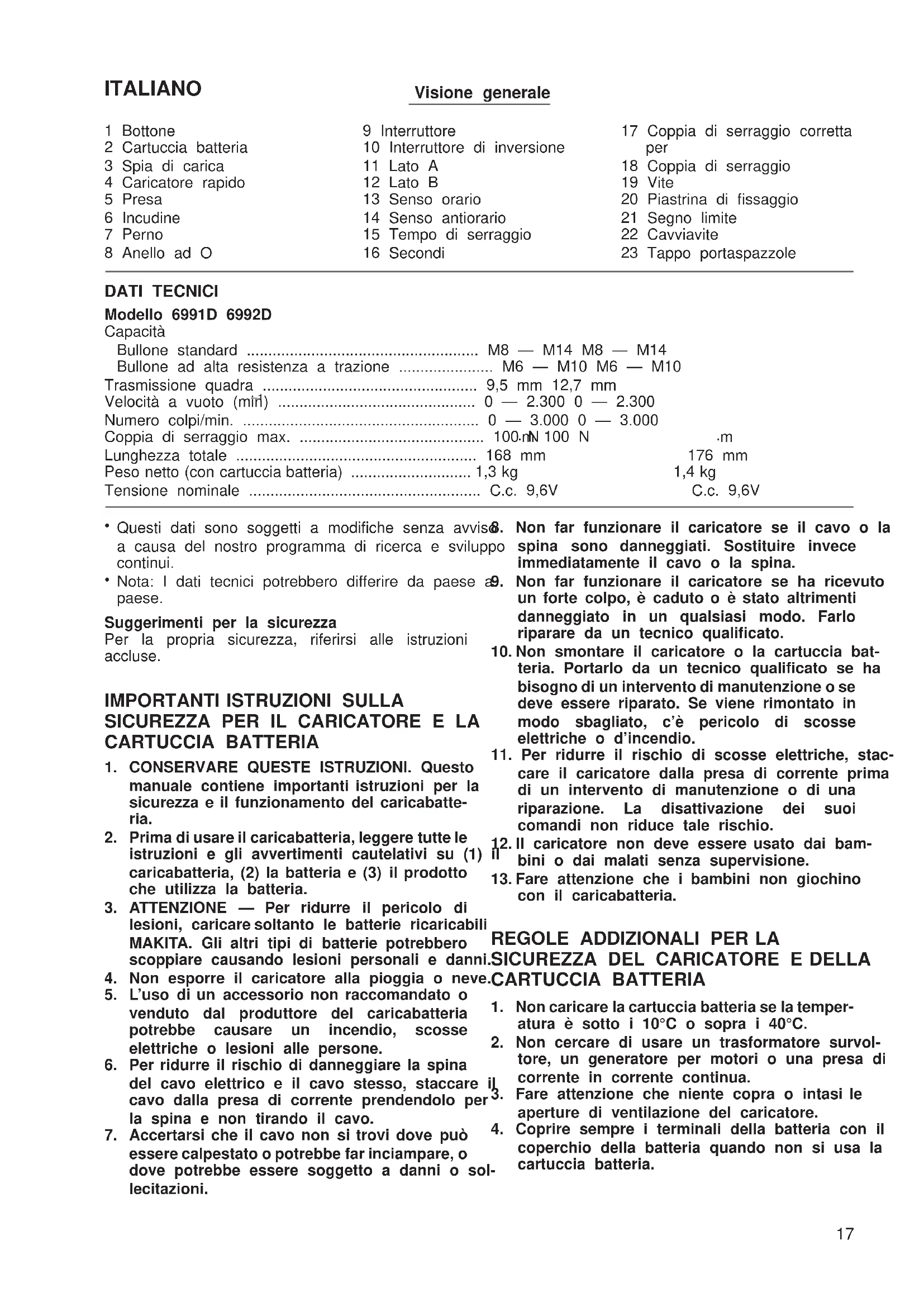

I Avvitatrice ad impulso a batteria Istruzioni per l'uso

ITALIANO
Visione generale

1	Bottone	9	Interruttore	17	Coppia di serraggio corretta per
2	Cartuccia batteria	10	Interruttore di inversione
3	Spia di carica	11	Lato A	18	Coppia di serraggio
4	Caricatore rapido	12	Lato B	19	Vite
5	Presa	13	Senso orario	20	Piastrina di fissaggio
6	Incudine	14	Senso antiorario	21	Segno limite
7	Perno	15	Tempo di serraggio	22	Cavviavite
8	Anello ad O	16	Secondi	23	Tappo portaspazzole

DATI TECNICI

Modello 6991D 6992D

Capacità

Bullone standard M8 — M14 M8 — M14

Bullone ad alta resistenza a trazione ...... M6 — M10 M6 — M10

Trasmissione quadra 9,5 mm 12,7 mm

Velocità a vuoto (miñ) 0 — 2.300 0 — 2.300

Numero colpi/min. 0 — 3.000 0 — 3.000

Coppia di serraggio max. 100.nN 100 N .m

Lunghezza totale 168 mm 176 mm

Peso netto (con cartuccia batteria) 1,3 kg 1,4 kg

Tensione nominale C.c. 9,6V C.c. 9,6V

• Questi dati sono soggetti a modifiche senza avvisò. a causa del nostro programma di ricerca e sviluppo continui.
• Nota: I dati tecnici potrebbero differire da paese a9. paese.

Suggerimenti per la sicurezza

Per la propria sicurezza, riferirsi alle istruzioni accluse.

IMPORTANTI ISTRUZIONI SULLA SICUREZZA PER IL CARICATORE E LA CARTUCCIA BATTERIA

1. CONSERVARE QUESTE ISTRUZIONI. Questo manuale contiene importanti istruzioni per la sicurezza e il funzionamento del caricabatteria.
2. Prima di usare il caricabatteria, leggere tutte le istruzioni e gli avvertimenti cautelativi su (1) caricabatteria, (2) la batteria e (3) il prodotto che utilizza la batteria.
3. ATTENZIONE — Per ridurre il pericolo di lesioni, caricare soltanto le batterie ricaricabili MAKITA. Gli altri tipi di batterie potrebbero scoppiare causando lesioni personali e danni
4. Non esporre il caricatore alla pioggia o neve
5. L'uso di un accessorio non raccomandato o venduto dal produttore del caricabatteria potrebbe causare un incendio, scosse elettriche o lesioni alle persone.
6. Per ridurre il rischio di danneggiare la spina del cavo elettrico e il cavo stesso, staccare il cavo dalla presa di corrente prendendolo per 3 la spina e non tirando il cavo.
7. Accertarsi che il cavo non si trovi dove può essere calpestato o potrebbe far inciampare, o dove potrebbe essere soggetto a danni o sollecitazioni.

Non far funzionare il caricatore se il cavo o la spina sono danneggiati. Sostituire invece immediatamente il cavo o la spina.

Non far funzionare il caricatore se ha ricevuto un forte colpo, è caduto o è stato altrimenti danneggiato in un qualsiasi modo. Farlo riparare da un tecnico qualificato.

1. Non smontare il caricatore o la cartuccia batteria. Portarlo da un tecnico qualificato se ha bisogno di un intervento di manutenzione o se deve essere riparato. Se viene rimontato in modo sbagliato, c'è pericolo di scosse elettriche o d'incendio.
2. Per ridurre il rischio di scosse elettriche, staccare il caricatore dalla presa di corrente prima di un intervento di manutenzione o di una riparazione. La disattivazione dei suoi comandi non riduce tale rischio.
3. Il caricatore non deve essere usato dai bambini o dai malati senza supervisione.
4. Fare attenzione che i bambini non giochi con il caricabatteria.

REGOLE ADDIZIONALI PER LA SICUREZZA DEL CARICATORE E DELLA CARTUCCIA BATTERIA

1. Non caricare la cartuccia batteria se la temperatura è sotto i 10°C o sopra i 40°C.
2. Non cercare di usare un trasformatore survoltore, un generatore per motori o una presa di corrente in corrente continua.
3. Fare attenzione che niente copra o intasi le aperture di ventilazione del caricatore.

4. Coprire sempre i terminali della batteria con il coperchio della batteria quando non si usa la cartuccia batteria.

5. Fare attenzione a non cortocircuitare la car-tuccia batteria:

(1) Non toccare i terminali con materiali conduttivi.
(2) Non mettere la cartuccia batteria in un contenitore insieme con altri oggetti metallici, come chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all'acqua o alla pioggia.

Un cortocircuito della batteria potrebbe causare un grande flusso di corrente, un sur- riscaldamento, bruciature od anche un guasto.

1. Non riporre l'utensile e la cartuccia batteria dove la temperatura potrebbe superare i 50°C ^7 .
2. Non incinerare la cartuccia batteria, anche se è molto danneggiata o completamente usu-rata. La cartuccia batteria potrebbe esplodere nel fuoco.
3. Stare attenti a non far cadere, scuotere o dare colpi alla batteria.
4. Non caricare la batteria dentro una scatola od altro contenitore di altro tipo. Durante la carico la batteria deve essere messa in un posto ben ventilato.

(Per la Svizzera soltanto) Protezione dell'ambiente

La Vostra contribuzione per la protezione del ambiente:

Porta la batteria al collettivo ufficiale.

REGOLE ADDIZIONALI DI SICUREZZA PER L'UTENSILE

1. Tener presente che questo utensile è sempre in condizione di funzionare, in quanto non è necessario collegarlo alla presa di corrente.

2. Tenere l'utensile per le superfici di presa isolate quando si esegue una operazione durante la quale potrebbe fare contatto con fili elettrici nascosti. Il contatto con un filo elettrico "sotto tensione" mette anche le parti metalliche dell'utensile "sotto tensione", con pericolo di scosse per l'operatore.

3. Indossare una cuffia o auricolari afonizzanti per proteggere l'udito.
4. Prima dell'installazione, controllare con cura che la presa non presenti segni di usura, crepe o danni.
5. Tenere saldamente l'utensile.
6. Accertarsi sempre di avere i piedi saldamente appoggiati.
7. Accertarsi che sotto non ci sia nessuno quando si usa l'utensile in un posto alto.
8. La coppia di serraggio corretta potrebbe differire secondo il tipo e le dimensioni del bullone. Controllare la coppia con una chiave torsiometrica.

CONSERVARE QUESTE ISTRUZIONI.

ISTRUZIONI PER L'USO

Installazione o rimozione della cartuccia batteria (Fig. 1)

• Spegnere sempre l'utensile prima di inserire o di rimuovere la cartuccia batteria.
• Per rimuovere la cartuccia batteria, estrarla dall'utensile schiacciando i bottoni ad entrambi i lati della batteria.
• Per inserire la cartuccia batteria, allineare l'appendice della cartuccia batteria con la scanalatura dell'alloggiamento e spingerla in posizione. Inserirla sempre completamente finché si blocca in posizione con un leggero scatto. In caso contrario, potrebbe accidentalmente cadere fuori ferendo l'operatore o chi è vicino.
• Non usare forza per inserire la cartuccia batteria. Se non entra facilmente nell'utensile, vuol dire che non è inserita correttamente.

Carica (Fig. 2)

La cartuccia batteria nuova non è carica. Prima di usarla bisogna caricarla. Per caricare la cartuccia batteria, usare la carica batteria DC1411.

Collegare la carica batteria ad una presa di corrente alternata. La spia di carica lampeggerà in verde. Inserire completamente la cartuccia batteria nel suo alloggiamento, in modo che si trovi sul piano dell'alloggiamento di carica. Quando si inserisce la cartuccia batteria, la spia di carica cambia da verde a rossa e la carica comino. Durante la carica, la spia di carica rimane accesa. La carica è completa quando il colore della spia cambia di rosso a verde. Se si lascia la cartuccia batteria nella carica dopo il completamento del ciclo di carica, la carica si dispone nel modo di “carica centellinare (carica di manutenzione)” che dura circa 24 ore. Dopo la carica, staccare la carica dalla presa di corrente. Per il tempo di carica, riferirsi alla tabella sotto.

Tipo di batteria	Capacità (mAh)	Numero di celle	Tempo di carica
9122	2.000	8	60 minuti circa
9133	2.200	8	65 minuti circa
9134	2.600	8	75 minuti circa
9135	3.000	8	90 minuti circa

ATTENZIONE:

• La carica batteria DC1411 serve a caricare la cartuccia batteria Makita. Mai usarlo per altri scopi o per caricare le batterie di altri fabbricanti.
• Quando si carica una nuova cartuccia batteria o una cartuccia batteria che non è stata usata per un lu periodo di tempo, essa potrebbe non accettare una carica completa. Questa è una condizione normale i indica un problema. La cartuccia batteria può essere ricaricata completamente dopo che è stata scaricata ricaricata completamente un paio di volte.
• Se si carica la cartuccia batteria subito dopo aver usato l'utensile, oppure una cartuccia batteria che sia rimasta esposta alla luce diretta del sole per un lungo periodo di tempo, la spia di carica potrebbe lampeggiare in rosso. In tal caso, aspettare qualche tempo. La carica comincia dopo che la cartuccia ba si è raffreddata. La cartuccia batteria si raffredda più velocemente se la si rimuove dalla carica batteria.
• Se la spia di carica lampeggia alternativamente in verde e in rosso, vuol dire che c'è un problema e la non è possibile. Probabilmente, i terminali della carica o della cartuccia batteria sono intasati di polvere, oppure la cartuccia batteria è usurata o danneggiata.

Carica centellinare (carica di manutenzione)

Se si lascia la cartuccia batteria nel caricatore per evitare la scarica spontanea dopo la carica completa, caricatore si dispone nel modo di “carica centellinare (carica di manutenzione)” per mantenere la cartuccia batteria completamente carica.

Suggerimenti per preservare al massimo la vita della batteria

1. Caricare la cartuccia batteria prima che si scarichi completamente. Fermare sempre l'utensile e caricare cartuccia batteria se si nota una diminuzione di potenza dell'utensile.
2. Non si deve mai ricaricare una cartuccia batteria completamente caricata. La carica eccessiva riduce la di servizio della batteria.
3. Caricare la cartuccia batteria alla temperatura ambiente di 10°C - 40°C. Lasciar raffreddare una batteria calda prima di caricarla.
4. Caricare la batteria ibrida al nichel-metallo se non la si usa per più di sei mesi.

Selezione della presa corretta

Usare sempre la presa di dimensioni corrette per i bulloni e i dadi. Una presa di dimensioni sbagliate potrebbe produrre una coppia di serraggio imprecisa e inconsistente e/o danneggiare il bullone o il dado

Installazione o rimozione della presa (Fig. 3 e 4)

ATTENZIONE:

Accertarsi sempre che l'utensile sia spento e che la cartuccia batteria sia stata rimossa prima di installare o di rimuovere la presa.

1. Per una presa senza anello ad O e perno (Modello 6991D e 6992D)

Per installare la presa, spingerla nell'incudine dell'utensile finchè non si blocca in posizione. Per rimuovere la presa, tirarla semplicemente

2. Per una presa con anello ad O e perno (Modello 6992D)

Spostare l'anello ad O fuori dalla scanalatura de presa, e togliere il perno dalla presa. Montare I presa sulla testata dell'utensile in modo che il f della presa sia allineato con il foro della testata

Inserire il perno nel foro della presa e della testata. Rimettere poi l'anello ad O nella sua posizione originale nella scanalatura della presa, per bloccare il perno. Per rimuovere la presa, seguire il procedimento opposto di installazione.

Azionamento dell'interruttore (Fig. 5)

ATTENZIONE:

Prima di inserire la cartuccia batteria nell'utensile, accertarsi sempre che l'interruttore funzioni correttamente e torni sulla posizione "OFF" quando viene rilasciato.

Per avviare l'utensile, schiacciare semplicemente il grilletto dell'interruttore. La velocità dell'utensile aumenta con l'aumento della pressione sul grilletto. Rilasciare il grilletto per fermare l'utensile.

Azionamento dell'interruttore di inversione (Fig. 6)

ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di usare l'utensile.
  Usare l'interruttore di inversione soltanto dopo che l'utensile si è arrestato completamente. Il cambiamento della direzione di rotazione prima dell'arresto
  elladell'utensile potrebbe danneggiarlo.
  a Posizionare sempre la leva dell'interruttore di inver- orsione sulla posizione neutra quando non si usa . l'utensile.

Questo utensile è dotato di un interruttore di inversione, per cambiare la direzione di rotazione. Schiacciare la leva dell'interruttore di inversione dal lato A per la rotazione in senso orario, oppure dal lato B per la rotazione in senso antiorario. Quando la leva dell'interruttore si trova sulla posizione neutra non è possibile schiacciare il grilletto dell'interruttore.

Funzionamento (Fig. 7 e 8)

La coppia di serraggio corretta potrebbe differire secondo il tipo e le dimensioni del bullone. Il rappo tra la coppia di serraggio e il tempo di serraggio è mostrato nelle figure.

Tenere saldamente l'utensile e mettere la presa sopra

il bullone o dado. Avviare l'utensile e stringere per tempo di serraggio appropriato.

NOTA:

• Tenere l'utensile puntato diritto sul bullone o dada senza esercitarvi sopra una pressione eccessiva.
• Una coppia di serraggio eccessiva potrebbe danneggiare il bullone o dado. Prima di cominciare i lavoro, fare sempre una prova per verificare la velocità e il tempo di serraggio appropriati per il bullone o dado.

Ci sono vari fattori che influenzano la coppia di serraggio, compresi quelli seguenti. Dopo il serraggio, controllare sempre la coppia con una chiave torsio-metrica.

1. Quando la cartuccia batteria è quasi completamente scarica, la tensione cala e la coppia di serraggio si riduce.

2. Presa

• La coppia di serraggio si riduce se non si usa una presa con le dimensioni corrette.
• La coppia di serraggio si riduce se si usa una presa usurata (usura dell'estremità esagonale o quadrata).

3. Bullone

• Anche se il coefficiente di coppia e la classe del bullone sono gli stessi, la coppia di serraggio corretta differisce secondo il diametro del bullone.

• Anche se il diametro dei bulloni è lo stesso, la coppia di serraggio corretta differisce secondo il coefficiente di coppia, la classe e la lunghezza del bullone.

• L'uso del giunto universale o della barra di pro-lunga riduce alquanto la forza della avvitatrice a impatto. Compensare con un tempo di serraggio più lungo.

• La coppia di serraggio è influenzata dal tipo di materiali da stringere, dal modo di tenere l'utensile e dalla velocità dell'utensile.

ATTENZIONE:

Se si usa in continuazione l'utensile finché la cartuccia batteria si scarica, lasciarlo riposare per 15 minuti prima di continuare con un'altra batteria.

Installazione della piastrina di fissaggio (accessorio opzionale) (Fig. 9)

Installare sempre la piastrina di fissaggio quando si usano le cartucce batteria 9100, 9102, 9102A. Installare la piastrina di fissaggio sull'utensile con la vite fornita.

MANUTENZIONE

ATTENZIONE:

Prima di effettuare ogni tipo di lavoro sull'utensile, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa.

Sostituzione delle spazzole di carbone (Fig. 10 e 11)

Sostituite la spazzole di carbone quando sono usu- Prate fino alla linea di delimitazione. Sostituite entrambe le spazzole con tipi di spazzole identici.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

Gli accessori o raccordi seguenti sono raccomandati per l'uso con l'utensile Makita specificato in questo manuale. L'uso di qualsiasi altro accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gl accessori o raccordi devono essere usati soltanto nel modo corretto e specificato.

NL ACCESSOIRES

LET OP:

• Usare la punta No. 2 per stringere le viti comuni M4 – M5 o le viti per legno da 3,1 mm a 4,8 mm.
• Usare la punta No. 3 per stringere le viti comuni M6 – M8 o le viti per legno da 5,1 mm a 6,1 mm.

Opmerking:
