ZHC6235X - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Zanussi
Modelo	ZHC6235X
Largura (estimativa)	60 cm
Alimentação	230 V, 50 Hz (verificar placa de características)
Potência do motor	Não especificada no manual
Número de velocidades	3 velocidades de aspiração
Iluminação	Iluminação LED integrada
Tipos de evacuação	Aspirante (evacuação externa) ou filtrante (reciclagem interna)
Filtro anti-gordura	Lavável na máquina de lavar louça; limpeza mensal recomendada
Filtro de carvão (tipo 20)	Lavável a cada 2 meses; substituir a almofada a cada 3 anos
Filtro de carvão (tipo 15)	Não lavável; substituir a cada 4 meses no máximo
Distância mínima de segurança (cozinhar elétrico)	50 cm
Distância mínima de segurança (cozinhar gás/misto)	65 cm
Consumo LED	Até 90% de economia de energia em comparação com lâmpadas tradicionais
Nível sonoro	Não especificado no manual
Peso	Não especificado no manual
Garantia do fabricante	Consultar os termos e condições de venda
Serviço pós-venda	Contactar o serviço de assistência técnica autorizado

Perguntas frequentes - ZHC6235X ZANUSSI

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos uma vez por mês. Use um detergente não agressivo, à mão ou na máquina de lavar louça em baixa temperatura e ciclo rápido. A lavagem na máquina de lavar louça pode causar descoloração, mas não altera a eficiência.

Quando substituir o filtro de carvão?

Para o filtro de carvão tipo 15 (não lavável), substitua-o no máximo a cada 4 meses. Para o tipo 20 (lavável), limpe-o a cada 2 meses com água quente ou na máquina de lavar louça a 65°C, depois seque-o no forno por 10 min a 100°C. Substitua a almofada a cada 3 anos.

Posso usar a coifa sem os filtros?

Não, nunca use a coifa sem os filtros instalados. Isso pode danificar o motor e apresentar risco de incêndio.

Como ajustar a velocidade de aspiração?

Use os botões 3 (mínimo), 4 (médio) e 5 (máximo) do painel de controle. A velocidade máxima é recomendada para vapores intensos. Ligue a coifa 5 min antes de cozinhar e deixe funcionar por 15 min depois.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Siga as instruções do fabricante do fogão se uma distância maior for especificada.

O que fazer em caso de falha na iluminação?

A iluminação é LED. Para substituir, contacte o serviço de assistência técnica autorizado. Não olhe diretamente para a luz LED.

Posso usar a coifa em modo reciclagem sem duto de evacuação externo?

Sim, a coifa pode funcionar em modo filtrante com um filtro de carvão ativo para reciclar o ar. Certifique-se de que o filtro adequado esteja instalado.

Como conectar eletricamente a coifa?

A tensão deve corresponder à da placa de características. Se houver uma tomada, conecte-a a uma tomada de parede acessível. Caso contrário, chame um eletricista qualificado para uma conexão direta com disjuntor padronizado.

Posso limpar a coifa com álcool ou produtos abrasivos?

Não, nunca use álcool nem produtos abrasivos. Use um pano úmido com detergente líquido neutro. O álcool pode danificar a superfície.

A coifa pode ser usada por crianças?

Crianças menores de 8 anos ou sem supervisão não devem usar a coifa. Pessoas com capacidades reduzidas devem ser supervisionadas ou ter recebido instruções de segurança.

MANUAL DE UTILIZADOR ZHC6235X ZANUSSI

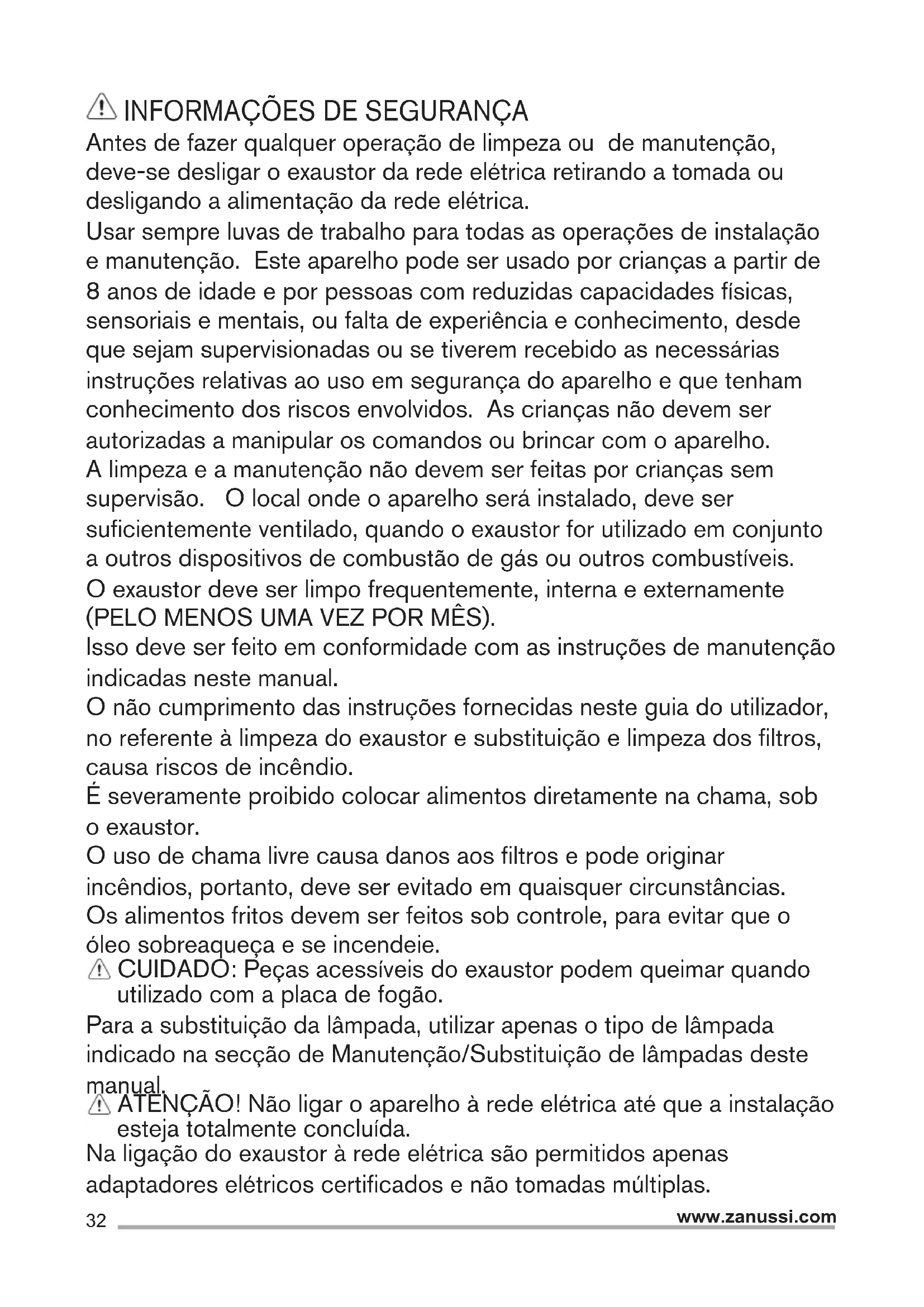

Antes de fazer qualquer operacao de limpeza ou de manutencao, breve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção. Este aparecido pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarca do aparecido e que tenham acontecimiento dos riscos envolvidos. As crianças não devem ser autorizadas a Manipular os commandos ou brincar com o aparecido. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão. O local onde o aparecido sera instalado, deve ser suficientemente ventilado, quando o exaustor for realizado em Conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo frequently, interna e externamente (PELO MENOS UMA Vez POR MÉS).

Isso deve ser feito em conformidade com as instruções de manutenção indicadas neste manual.

O não cumprimento das instruções fornecidas neste guia do'utilizar, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incência.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizes com a placac de fogao.

Para a substituicao da lampada,utilizar apenas o tipo de lampada.
indicado na seccao de Manutenacao/Substituicao de lampadas deste manual.

ATENÇA! Não ligar o aparecido à rede elétrica às que a instalação estája totalmente conclusão.

Na ligação do exaustor à redeétrica são permitidos apenas adaptadoresétricos certificados e não tomadas multiplas.

INSTRUÇÉS DE SEGURANÇA

Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais. O Sistema de conduitas desde aparelho não pode ser connectado a outro Sistema de ventilação ja existente que esteja送去 uso para qualquer窗外idade, como descarga de fumos de apareiros a gas ou outros combustíveis.

Não utilizes ou deixa o exaustor sem lâmpadas corretemente montadas, devido ao possível risco de choques eletricos.

Nunca utilizes o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como uma superficie de apoio, a menos que não sejaspecificamente indicado.

Usar semente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consultar um centro de assistencia autorizada ou pessoa qualificada similar.

ATENÇA O! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscosétricos.

PREOCUPAÇÉS AMBIENTAIS

Recicle os materiais que aparecem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem.

Ajude a proteger o ambiente e a saude Pública através da reciclagem de aparhos electricos e electrónicos. Não elimine os aparhos que

tenham o simbolo juntamente com os residuos domesticos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades municipais.

USO

A coifa é fabricada para ser realizada na versão

aspirante, com evacuação externa, ou filtrante, com recirculacao interna.

INSTALAÇÃO

A voltagem da rede eletrica deve corresponder à voltagem indicaça na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo deposita da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se達到 em zona accesivel,mesmo deposita instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

! Atença! Antes de connectar novamente o circuito da coifa com a alimentação eletrica, verificar seu functimento, atentar sempre para que o cabo de rede esteja montado corretemente.

A distança minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados. Se as instruções de instalação do fogão a gás especificarem uma distança maior, deve-se levar em conta esta指示ação.

MANUTENÇA O

! Atença! Antes de qualquer operação de limpeza ou manutençao,desconectar a coifa da rede eletrica tirando o pluge da tomada ou desligando o interruptor geral da alimentacao eletrica.

O exaustor deve ser limpo freqenmente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutencao dos filtros antigorduras).

Atença! O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do FILTER pode provocar riscos de incério. O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incério, provocados por uma manutenção inadequada ou pelo não cumprimento das指示es de segurança citadas neste manual.

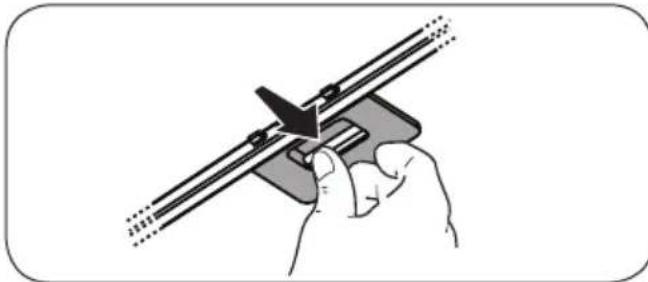

Filtro de gordura - O Filtrto de gordura deveser limpo una vez por mês com detergentes nãoaggressivos. O filtro pode ser lavado manuallyou em maquina de lavar louça a baixastemperatas e com ciclo breve. O filtro metalicopara a gordura pode perde cor com as lavagensna maquina da louça,mas suascharacteristicadefiltracao não se alteram.

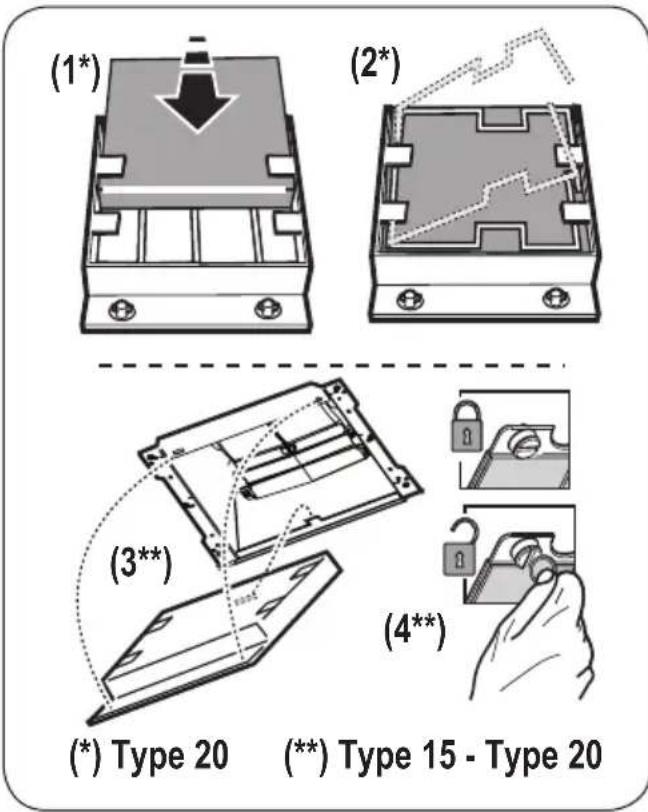

Type 20 LONG LIFE - Filtro de carvão acrivolavavel

O filtró de carvão pode ser lavado deinous eminous meses em água quente e detergentes adequados ou em�áquina de lavar louça a 65^ para a lavagem em�quina,utilize o ciclo completo sem colocar outra loica na máquina).

Tire aágua em excesso tomando cuidado para não estragar o filtró. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivement no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que不符ar sinais de danos no tecido.

Type 15 - Filtro de carvão activo NAO lavavel

A)saturação do filtró de carvãoactivado severifica après um uso mais ou menos prolongado emfunçãodo tipodecozinha e da regularidadeda limpeza do filtró de gorduras.Em todo caso,é necessário substituir o cartucho no maior cada 4meses.

Não pode ser lavado ou regenerado.

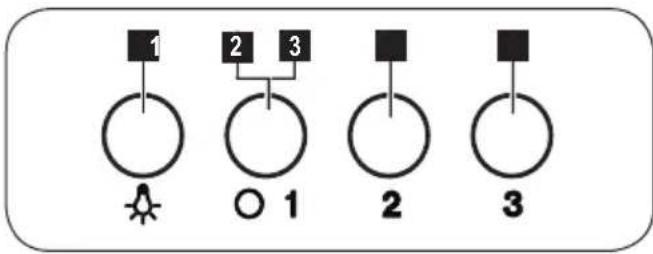

COMANDOS

O exaustor é dotado de um pailé de commandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes
2. OFF motores
3. • 1. • 1. Potência minima de aspiração (3.), media (4.), maior (5.).

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento.

Aconsehamos ligar a aspiração 5 horas antes de iniciaar a cozinha e de deixá-la em funciona por aproximamente 15 horas après o termino do cozimento.

ILUMINACAO

A coifa é dotada de umsystema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energiaétrica.

Atença! Não olhe diretamente para a luz dos LEDs.

Para substituir, contactar o service de assistencia的技术ica.
