ZHC6235X - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHC6235X
Bredd (uppskattning)	60 cm
Strömförsörjning	230 V, 50 Hz (kontrollera typskylten)
Motoreffekt	Ej specificerat i manualen
Antal hastigheter	3 sugsteg
Belysning	Inbyggd LED-belysning
Avluftningstyper	Frånluftsansluten (utomhusavluftning) eller recirkulerande (inomhusrecirkulation)
Fettfilter	Diskmaskinssäkert; rengöring rekommenderas varje månad
Kolfilter (typ 20)	Tvättbart varannan månad; byt ut filtkudden var tredje år
Kolfilter (typ 15)	Ej tvättbart; byt ut var fjärde månad som mest
Minsta säkerhetsavstånd (elektrisk spis)	50 cm
Minsta säkerhetsavstånd (gas-/blandad spis)	65 cm
LED-förbrukning	Upp till 90 % energibesparing jämfört med traditionella glödlampor
Ljudnivå	Ej specificerat i manualen
Vikt	Ej specificerat i manualen
Tillverkargaranti	Se allmänna försäljningsvillkor
Eftermarknadsservice	Kontakta auktoriserad teknisk support

Vanliga frågor - ZHC6235X ZANUSSI

Hur rengör man fettfiltren?

Fettfiltren ska rengöras en gång i månaden. Använd ett milt rengöringsmedel, för hand eller i diskmaskinen på låg temperatur och snabbt program. Diskmaskinsrengöring kan orsaka missfärgning men påverkar inte effektiviteten.

När ska kolfiltret bytas?

För kolfilter typ 15 (ej tvättbart), byt ut det var fjärde månad som mest. För typ 20 (tvättbart), rengör det varannan månad med varmt vatten eller i diskmaskin vid 65°C, torka sedan i ugnen i 10 min vid 100°C. Byt ut filtkudden var tredje år.

Kan jag använda fläkten utan filter?

Nej, använd aldrig fläkten utan filter på plats. Det kan skada motorn och utgöra en brandrisk.

Hur justerar man sugstyrkan?

Använd tangenterna 3 (minimum), 4 (medel) och 5 (maximum) på kontrollpanelen. Maxhastighet rekommenderas för kraftig ånga. Slå på fläkten 5 min innan matlagning och låt den gå i 15 min efteråt.

Vilket är minimiavståndet mellan fläkten och spishällen?

Minsta avstånd är 50 cm för elektriska spisar och 65 cm för gas- eller blandade spisar. Följ spishällstillverkarens anvisningar om ett större avstånd anges.

Vad gör man vid lampfel?

Belysningen är LED. För byte, kontakta auktoriserad teknisk support. Titta inte direkt in i LED-ljuset.

Kan jag använda fläkten i recirkuleringsläge utan utomhusavluftningskanal?

Ja, fläkten kan användas i filterläge med ett aktivt kolfilter för att recirkulera luft. Se till att rätt filter är installerat.

Hur ansluter man fläkten elektriskt?

Spänningen måste överensstämma med typskylten. Om ett stickkontakt finns, anslut den i ett tillgängligt vägguttag. Annars, anlita en kvalificerad elektriker för direkt anslutning med standardiserad strömbrytare.

Kan jag rengöra fläkten med alkohol eller slipande medel?

Nej, använd aldrig alkohol eller slipande medel. Använd en fuktig trasa med ett neutralt flytande rengöringsmedel. Alkohol kan skada ytan.

Kan fläkten användas av barn?

Barn under 8 år eller utan tillsyn får inte använda fläkten. Personer med nedsatt förmåga ska vara under tillsyn eller ha fått säkerhetsinstruktioner.

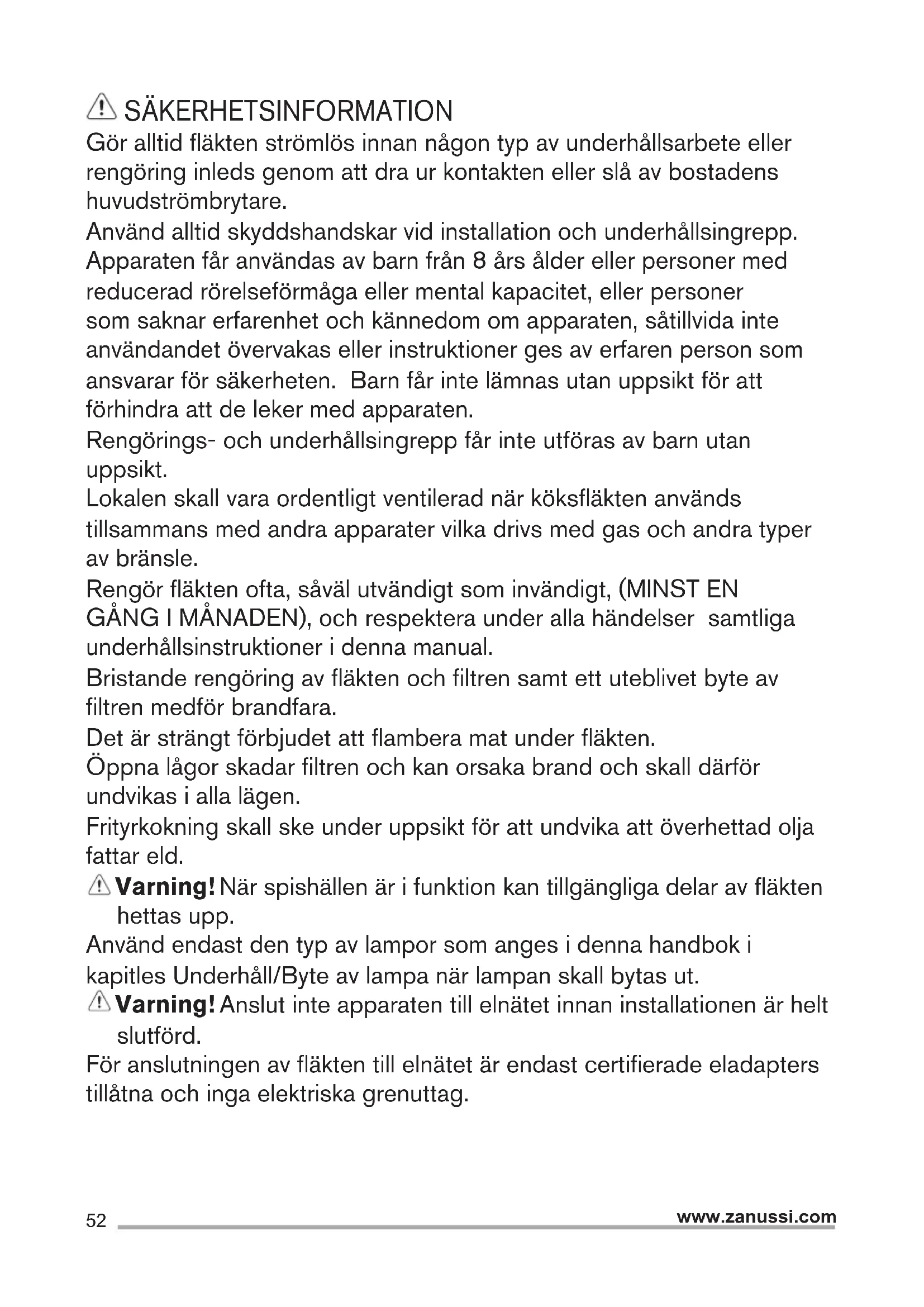

BRUKSANVISNING ZHC6235X ZANUSSI

Gör alltid fläkten strömlös innanlevision typ av underhällsarbete eller rengöring inleds genom att dra ur kontakten erler slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhällsingrepp. Apparaten fär användas av barn frän 8 árds alder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte användandet overvakas eller instruktioner ges av erfaren person som ansvarar for sökerheten. Barn fär inte lämnasutan uppsikt für att förhindra att de leker med apparaten.

Rengörings- och underhällsingrepp fär inte utföras av barnutan uppsikt.

Lokalen skall vara ordentligt ventilerad Near koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typer av brännle.

Rengör fläkten ofta, saväl utvändigt som invändigt, (MINST EN GÄNG I MANADEN), och respektera under alla handelser samtiga unterhällsinstruktioner ienna manual.

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Det ar strängt forbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan ansaka brand och skall)därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Varning! När spishällen ar i Funktion kan tillgangliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges ienna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen ar helt slUTFörd.

For anslutningen av fläkten till elnätet ar endast certifierade eladapters tillåtna och inga elektriskagrenuttag.

SAKERHETSINSTRUKTIONER

Vad beträffar de tekniska foreskrifter och

sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.

Utblasningsluften fär inte ledas in i rökkanal som används for avledning av rokängor somkommen

fran apparater vilka matas med gas uller andra typen av bransle.

Använd eller lamna aldrig fläkten utan korrekt imonterade lampor for att undvika risken for elektriska stötar.

Fläkten fär aldrig användas utan att gallret ar korrekt monterat!

Flakten fär ALDRIG användas som avställningsyta om inte detta ar uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt langd enligt foreskrifterna i Installationsguiden. I handelse av tvivel, kontakta

Servicekontoret aller behörig personal.

VARNING! I det fall skruvar och

fixeringsanordninger inte installereras enligt dessa instruktioner kan elektriska risker uppsta.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn forpackningen genom att placera den i lampligt kärl. Bidra till att skydda var miljö och.Var halsa genom att atervinna avfall fran elektriska och elektroniskaprodukter.Slang inteprodukter markta med

symbolen med hushållsavfallet. Lämna in produkten på narrmaste ätervinningsstation aller kontaktaCOMMUNKONTRET.

ANVÄNDNING INSTALLATION

LFlakten har tillverkats for att anvandas som

utsugningsversion med utvändig evakuering

eller som filtrversion med intern atercirkulation

INSTALLATION

Natspänningen skall motsvara spänningen som anges på markplaten som sitterinne i flakten. Om flakten ar utrustad med stickkontakt skall denna anslutas till ett uttag som ar lattillgangliegt aven after installationen och som uppyller gallande foreskrifter. I det fall flakten saknar stickkontakt (direktanslutting till natet), aller om uttaget ar placerat pa en svaratkomlig plats skall en godkänd tvapolig strömbrytare installeras som garantar er en fullkomlig frankoppling fran natet i samband med overspänningsklass III, i enlighet med installationsb estammelserna.

Varning!kontrollera innan flaktens krets ansluts med natspanningen att den fungerar korrekt och ar korrekt monterad.

Minsta tillatna avstand mellan kokkärrels stödyta pa spishallen och koksfläktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall. Om spishällens instruktioner anger att större avstand skall detta respekteras.

UNDERHALL

Varning! Gor alltid flakten stromlos innan nagon typ av underhallsarbete ellre rengoring inleds genom att sla ifran bostadens huvudstrombrytare.

Fläkten skull rengöras ofta, savál invändigt som utvändigt (atminstone med sama underhállsintervall som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvikprodukter som innehaller slipmedel.

Varning! Observera att en bristande rengöring av apparaten och icede utförda filterbyten kan medfor brandrisk. Folj dārfor ovanstaende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende pa ett bristande unterhall erer att dessa instruktioner interrespekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Folj)därfor ovanstäende instruktioner noga.

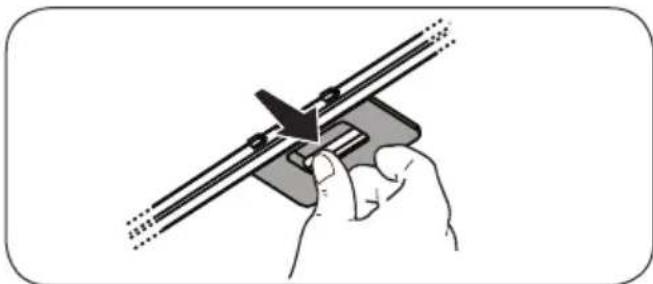

Fettfilter - Filtret skall rengöras en gäng i帽子en, med att milt rengöringsmedel, for hand aller i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas atan att detta på nagot satt paverkar filtrets uppsugningsförmåga.

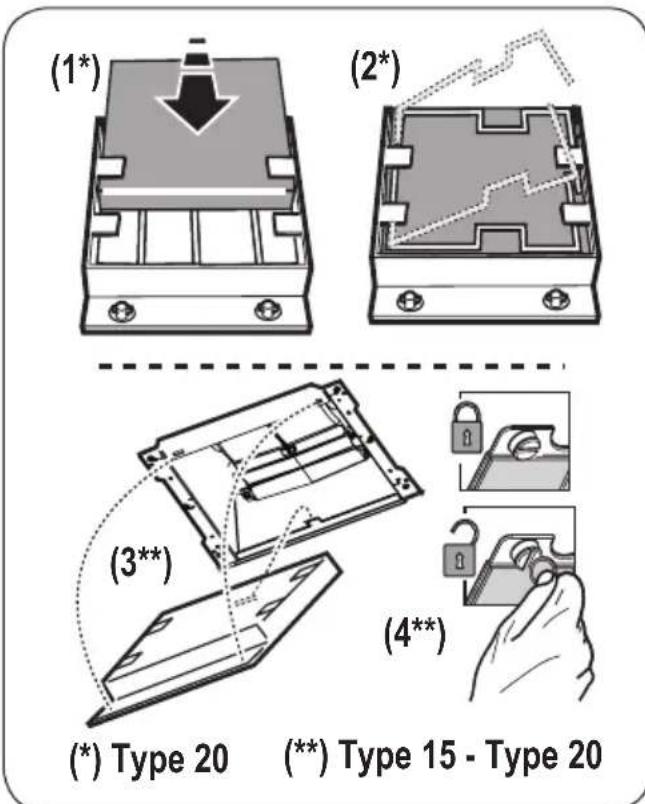

Kolfilter - Type 20 LONG LIFE - Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan manad med varmt vatten och ett lampligt rengoringsmedel, aller i diskmaskin med 65^ (om filtret diskas i diskmaskin skull att fullstandigt program korasutan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret, ta direfter ur dynan som sitter i plastramen och torka den avslutningsvis i ugnen med 100^ i 10 minutes.

Type 15 - Aktivt kolfilter som INTE kan rengöras

Kolfiltret mattas after en mer aller mindre lang tidsperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfiltren rengors. Det ar under alla handelier nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

KOMMANDON

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare für spishällens belysning.

1. ON/OFF belysning
2. OFF motorer
   3.-4.-5. Lag utblaseffekt (3.), medelhog (4.), hog (5.).

Använd en högre hastighet om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

BELYSNING

Fläkten ar utrustad med att belynsingssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90%

Varning! Rikta inte blichen direkt mot lysdiodernas Ijus.

Kontakta det teknska servicekontoret for byte av lysdioderna.
